初中物理滬科版九年級全冊第四節 科學探究：電流的熱效應完美版ppt課件

這是一份初中物理滬科版九年級全冊第四節 科學探究：電流的熱效應完美版ppt課件，共31頁。PPT課件主要包含了情景引入觀察，情景引入思考，什么是電流的熱效應，電流的熱效應，①電功與電熱的區別，②電功與電熱的聯系，電能內能，QI2Rt，6480J，電熱的利用和防止等內容，歡迎下載使用。

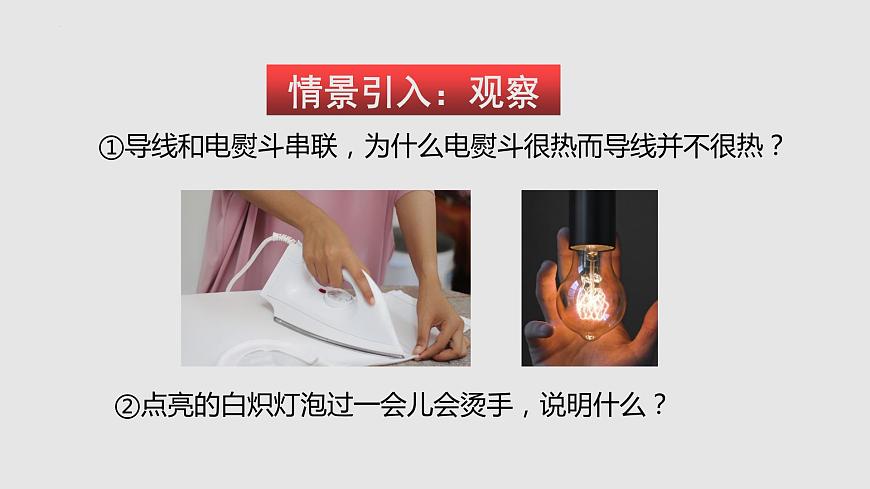

①導線和電熨斗串聯，為什么電熨斗很熱而導線并不很熱？
②點亮的白熾燈泡過一會兒會燙手，說明什么？

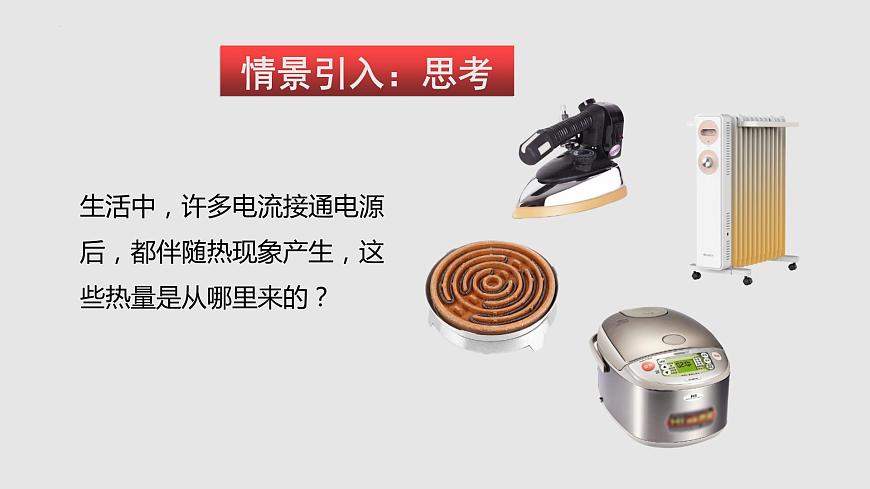

生活中，許多電流接通電源后，都伴隨熱現象產生，這些熱量是從哪里來的？

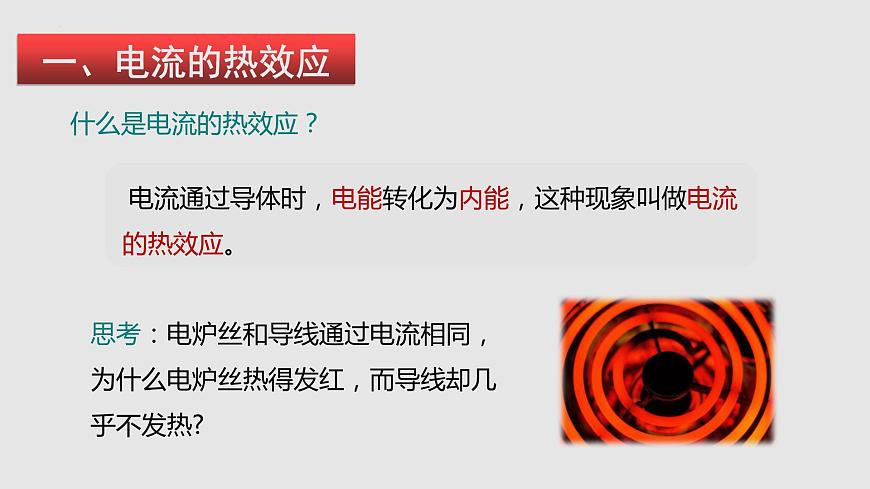

思考：電爐絲和導線通過電流相同，為什么電爐絲熱得發紅，而導線卻幾乎不發熱?

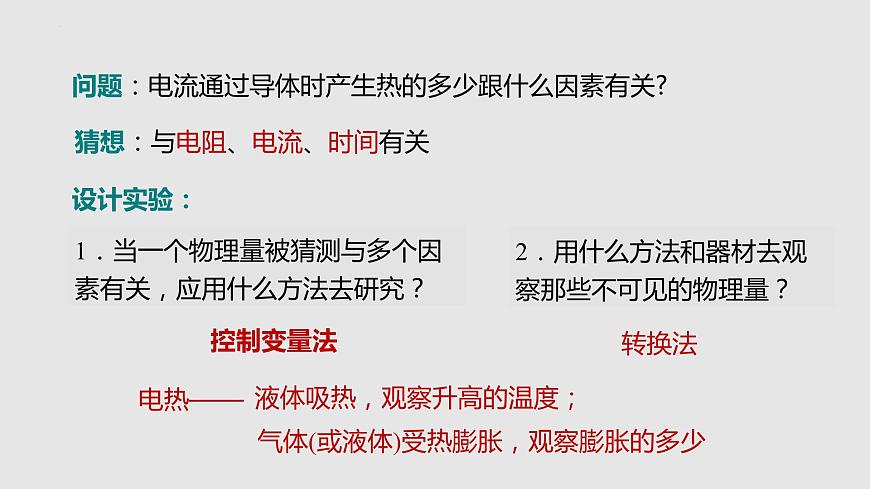

問題：電流通過導體時產生熱的多少跟什么因素有關?
猜想：與電阻、電流、時間有關
1．當一個物理量被猜測與多個因素有關，應用什么方法去研究？
2．用什么方法和器材去觀察那些不可見的物理量？
液體吸熱，觀察升高的溫度； ?
氣體(或液體)受熱膨脹，觀察膨脹的多少

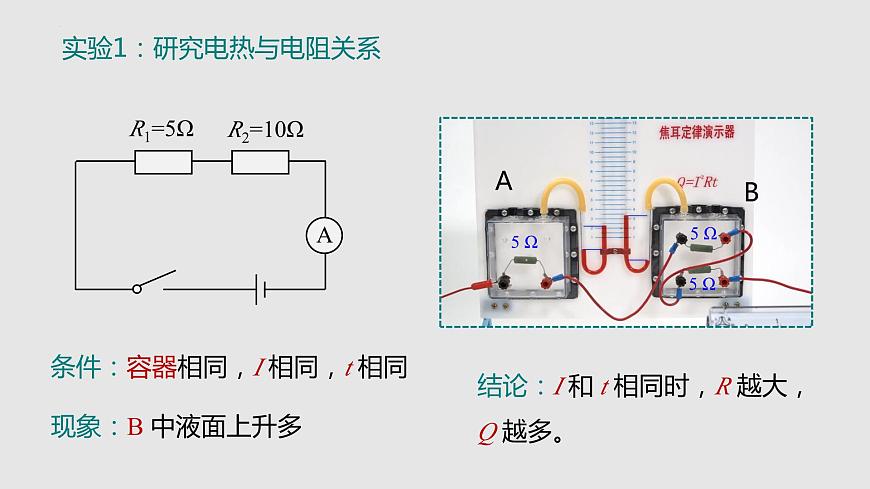

實驗1：研究電熱與電阻關系
條件：容器相同，I 相同，t 相同
結論：I 和 t 相同時，R 越大，Q 越多。
現象：B 中液面上升多

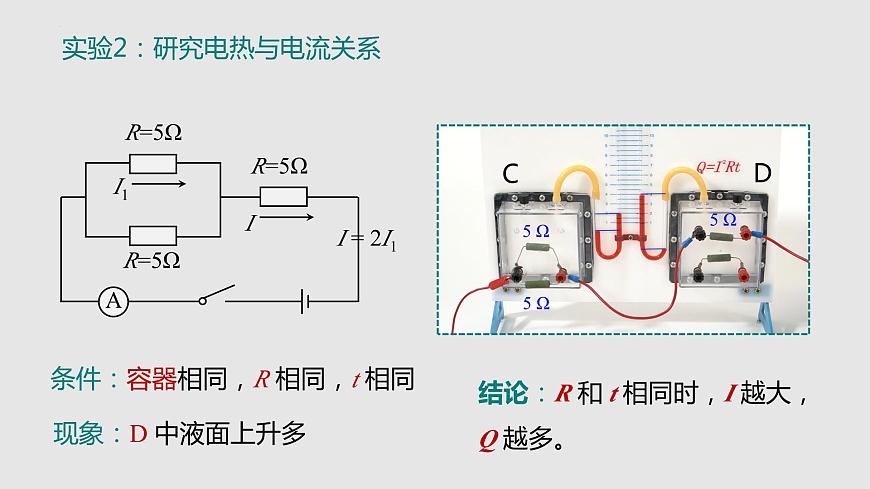

實驗2：研究電熱與電流關系
結論：R 和 t 相同時，I 越大，Q 越多。
現象：D 中液面上升多
條件：容器相同，R 相同，t 相同
焦耳（James Presctt Jule，1818—1889），英國物理學家。用近 40 年的時間做了 400 多次實驗，研究熱和功的關系。通過大量的實驗，于 1840 年最先精確地確定了電流產生的熱量與電流、電阻和通電時間的關系。
電功與電熱的區別與聯系
電功是指電流通過一段電路所做的功，它的大小表示電路消耗電能的多少，也表示有多少電能轉化為其他形式的能。
電熱是指電流通過一段電路做功時，電能轉化為內能的那一部分。
兩者表示的意義不同，是兩個不同的概念。
Ⅰ. 純電阻電路
上述公式適用于純電阻電路.
該類電路中，電流通過用電器時，電能全部轉化為內能，電流產生的熱量就等于消耗的電能，即 。
Ⅱ. 非純電阻電路
例如：當電扇工作時，消耗的電能主要轉化為電機的機械能，有少部分轉化為內能發熱。
W總＝UIt =W機械能＋Q熱量
在該類電路中，當電流通過用電器時，電能主要轉化為其它形式的能量，只有一部分轉化為內能 ，即電能大于內能。
① 在純電阻電路，電流所做的功只轉化為內能，電路消耗的電能和生成的內能在數值上是相等的，即W=Q，如電爐、電熱器、電熨斗等.② 在非純電阻電路中，如含有電動機等，電流做的功一部分轉化為內能，大部分轉化為機械能，通過線圈電阻R的電流仍使線圈發熱，產生的熱量Q=I2Rt，但此時Q≠W，而是Q＜W，即 電功=內能+機械能 W=Q+W機械能
總結：電功與電熱的聯系
純電阻電路 Q=W
電功、電功率、焦耳定律計算公式及其適用范圍
1、電爐絲和導線通過電流相同，為什么電爐絲熱得發紅，而導線卻幾乎不發熱?
電線和電爐串聯，通過它們的電流是一樣的，而電爐的電阻比電線的電阻大的多，根據焦耳定律Q=I2Rt可知，在相同時間內電流通過電爐產生的熱量比通過電線產生的熱量大，因此電爐熱而電線卻不熱。
2、一根 60 Ω 的電阻絲接在 36 V 的電源兩端，在 5 min內共產生多少熱量?
= (0.6A)2×60W×300s
已知電阻R、電壓U、時間t，求產生的熱量Q；求熱量則利用公式Q = I2Rt ，而I未知，則先利用I = 求I
3、額定電壓相同的燈泡，額定功率越大，電阻越小，正常工作時單位時間內產生的熱量越多。可是按照焦耳定律，電阻越大，單位時間內產生的熱量越多。二者似乎有矛盾，這是怎么回事?
前者說電阻越小，正常工作時單位時間內產生的熱量越多，前提條件是電壓相同；而后者說，電阻越大，單位時間內產生的熱量越多，前提條件是電流相同，兩者并不矛盾。所以我們在應用公式時應該特別注意條件。
電熱器都是利用電流的熱效應工作的。
很多情況下我們并不希望用電器的溫度過高。如：電視機的后蓋有很多孔，為了通風散熱；電腦運行時要用微型風扇及時散熱等等。
知識拓展：電能和電熱的關系
消耗的電能全部轉化為內能
UIt = I2Rt + E
某電動機上標有“220 V，2 A”它的線圈電阻為5 ?，當它正常工作 1 分鐘后，消耗的電能為多少？線圈中產生的熱量為多少？如沒有其他能量的損失，則得到多少的機械能？
解：消耗的電能：W總=UIt=220 V×2 A×60 s=26400 J
線圈中產生的熱量：Q=I2Rt=(2 A)2×5 ?×60 s=1200 J
得到的機械能：W機=W總-Q=26400 J-1200 J=25200 J
1. 如圖所示是探究“影響電流熱效應因素”的實驗裝置，將R1、R2兩電阻絲密封在兩只完全相同的燒瓶內，且R1＞R2，瓶內裝入等質量的煤油，下列說法錯誤的是（ ）A．燒瓶內選用比熱容較小的液體，可以使實驗現象更明顯B．實驗中通過溫度計示數的變化來比較電阻絲產生熱量的多少C．該裝置可以探究電流通過電阻絲產生的熱量與電阻大小的關系D．若要比較水和煤油的比熱容大小，只需將一個燒瓶內的煤油換成等質量的水
2. 若電視機、電烙鐵和電風扇上都標有“220V，60W”的字樣，它們都在額定電壓下工作相同的時間，則三個用電器產生的熱量是（　?。〢．電烙鐵最多 B．電視機最多C．電風扇最多 D．一樣多
3. 下列情況中，屬于防止電熱危害的是（　?。〢．用電熨斗熨燙衣服 B．用電飯鍋煮飯C．冬天用電暖氣取暖 D．電腦機箱內有小風扇
4. 電爐中電阻絲通電一段時間后變得很燙，而連接電爐的導線卻不怎么熱，主要是因?yàn)椋ā　。〢．導線的絕緣皮隔熱B．通過導線的電流小于通過電阻絲的電流C．導線散熱比電阻絲快D．導線的電阻遠小于電阻絲的電阻，導線上產生的熱量很少
5. 如圖所示為探究“焦耳定律”的實驗裝置。兩個透明容器中密封著等量的空氣，U型管中液面高度的變化反映密閉空氣溫度的變化。將容器中的電阻絲R1、R2串聯在電路中，且R1
