    [精] 第17.3節 電阻的測量(教學設計)

    • 142 KB
    • 2024-02-03 17:43
    • 164
    • 4
    • 教習網用戶5019388
    加入資料籃
    立即下載
    精編九年級上冊物理同步備課系列(人教版)第17.3節  電阻的測量(教學設計)第1頁
    1/11
    精編九年級上冊物理同步備課系列(人教版)第17.3節  電阻的測量(教學設計)第2頁
    2/11
    精編九年級上冊物理同步備課系列(人教版)第17.3節  電阻的測量(教學設計)第3頁
    3/11

    初中人教版第3節 電阻的測量一等獎教案

    展開

    這是一份初中人教版第3節 電阻的測量一等獎教案,共11頁。教案主要包含了教學目標,教學重、難點,教學策略,教學準備,教學方法,教學過程,板書設計,提出問題等內容,歡迎下載使用。

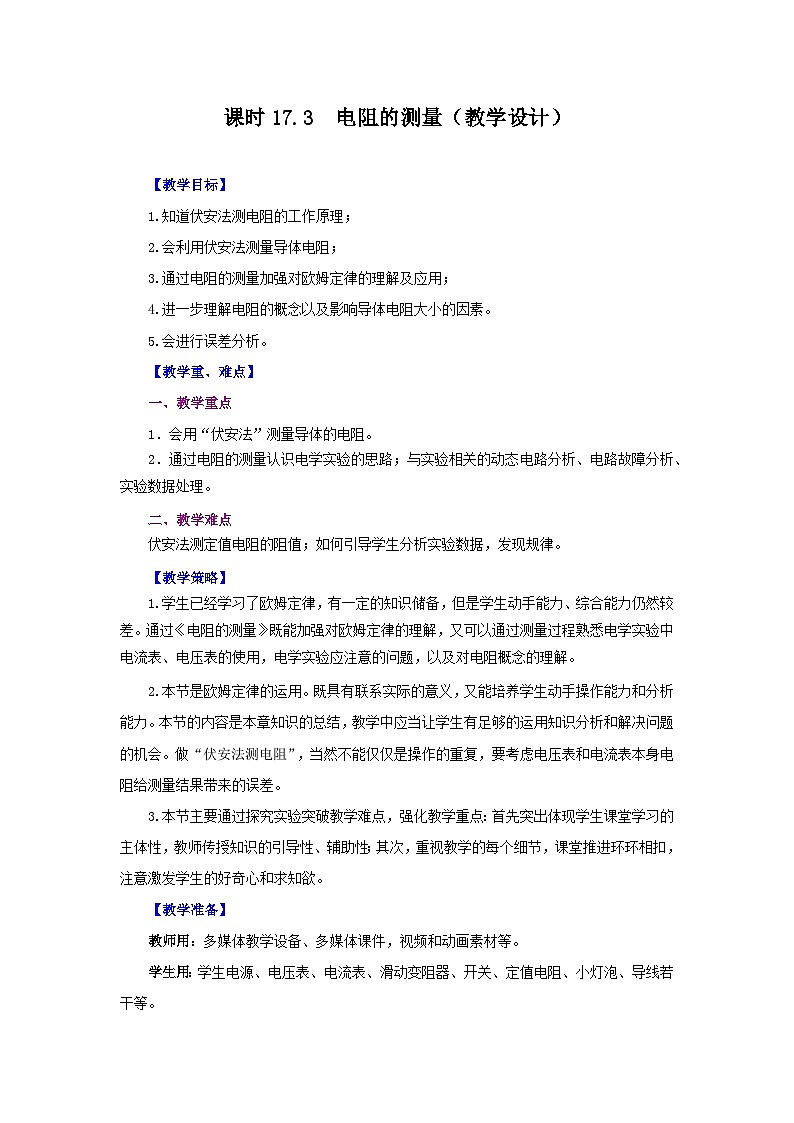

    ?課時17.3 電阻的測量(教學設計)

    【教學目標】
    1.知道伏安法測電阻的工作原理;
    2.會利用伏安法測量導體電阻;
    3.通過電阻的測量加強對歐姆定律的理解及應用;
    4.進一步理解電阻的概念以及影響導體電阻大小的因素。
    5.會進行誤差分析。
    【教學重、難點】
    一、教學重點
    1.會用“伏安法”測量導體的電阻。
    2.通過電阻的測量認識電學實驗的思路;與實驗相關的動態電路分析、電路故障分析、實驗數據處理。
    二、教學難點
    伏安法測定值電阻的阻值;如何引導學生分析實驗數據,發現規律。
    【教學策略】
    1.學生已經學習了歐姆定律,有一定的知識儲備,但是學生動手能力、綜合能力仍然較差。通過《電阻的測量》既能加強對歐姆定律的理解,又可以通過測量過程熟悉電學實驗中電流表、電壓表的使用,電學實驗應注意的問題,以及對電阻概念的理解。
    2.本節是歐姆定律的運用。既具有聯系實際的意義,又能培養學生動手操作能力和分析能力。本節的內容是本章知識的總結,教學中應當讓學生有足夠的運用知識分析和解決問題的機會。做“伏安法測電阻”,當然不能僅僅是操作的重復,要考慮電壓表和電流表本身電阻給測量結果帶來的誤差。
    3.本節主要通過探究實驗突破教學難點,強化教學重點:首先突出體現學生課堂學習的主體性,教師傳授知識的引導性、輔助性;其次,重視教學的每個細節,課堂推進環環相扣,注意激發學生的好奇心和求知欲。
    【教學準備】
    教師用:多媒體教學設備、多媒體課件,視頻和動畫素材等。
    學生用:學生電源、電壓表、電流表、滑動變阻器、開關、定值電阻、小燈泡、導線若干等。

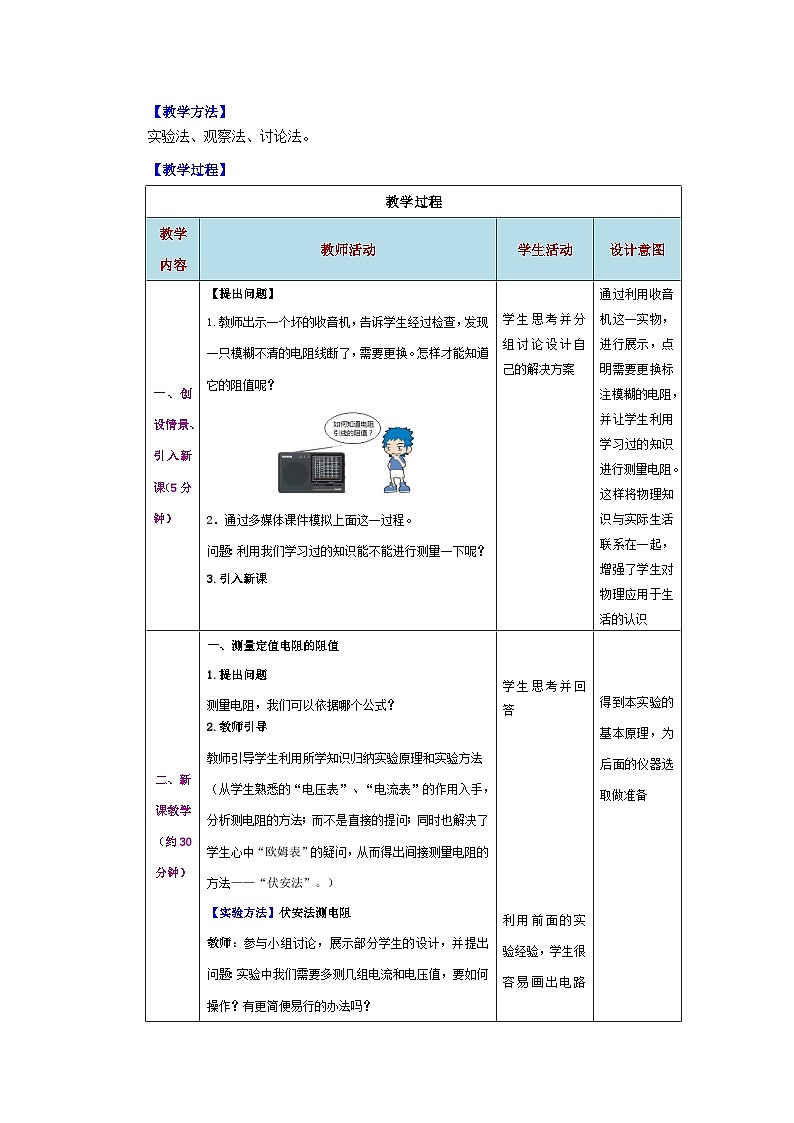

    【教學方法】
    實驗法、觀察法、討論法。
    【教學過程】
    教學過程
    教學內容
    教師活動
    學生活動
    設計意圖
    一、創設情景、引入新課(5分鐘)
    【提出問題】
    1.教師出示一個壞的收音機,告訴學生經過檢查,發現一只模糊不清的電阻線斷了,需要更換。怎樣才能知道它的阻值呢?

    2.通過多媒體課件模擬上面這一過程。
    問題:利用我們學習過的知識能不能進行測量一下呢?
    3.引入新課

    學生思考并分組討論設計自己的解決方案
    通過利用收音機這一實物,進行展示,點明需要更換標注模糊的電阻,并讓學生利用學習過的知識進行測量電阻。這樣將物理知識與實際生活聯系在一起,增強了學生對物理應用于生活的認識
    二、新課教學(約30分鐘)
    一、測量定值電阻的阻值
    1.提出問題
    測量電阻,我們可以依據哪個公式?
    2.教師引導
    教師引導學生利用所學知識歸納實驗原理和實驗方法
    (從學生熟悉的“電壓表”、“電流表”的作用入手,分析測電阻的方法;而不是直接的提問;同時也解決了學生心中“歐姆表”的疑問,從而得出間接測量電阻的方法——“伏安法”。)
    【實驗方法】伏安法測電阻
    教師:參與小組討論,展示部分學生的設計,并提出問題:實驗中我們需要多測幾組電流和電壓值,要如何操作?有更簡便易行的辦法嗎?

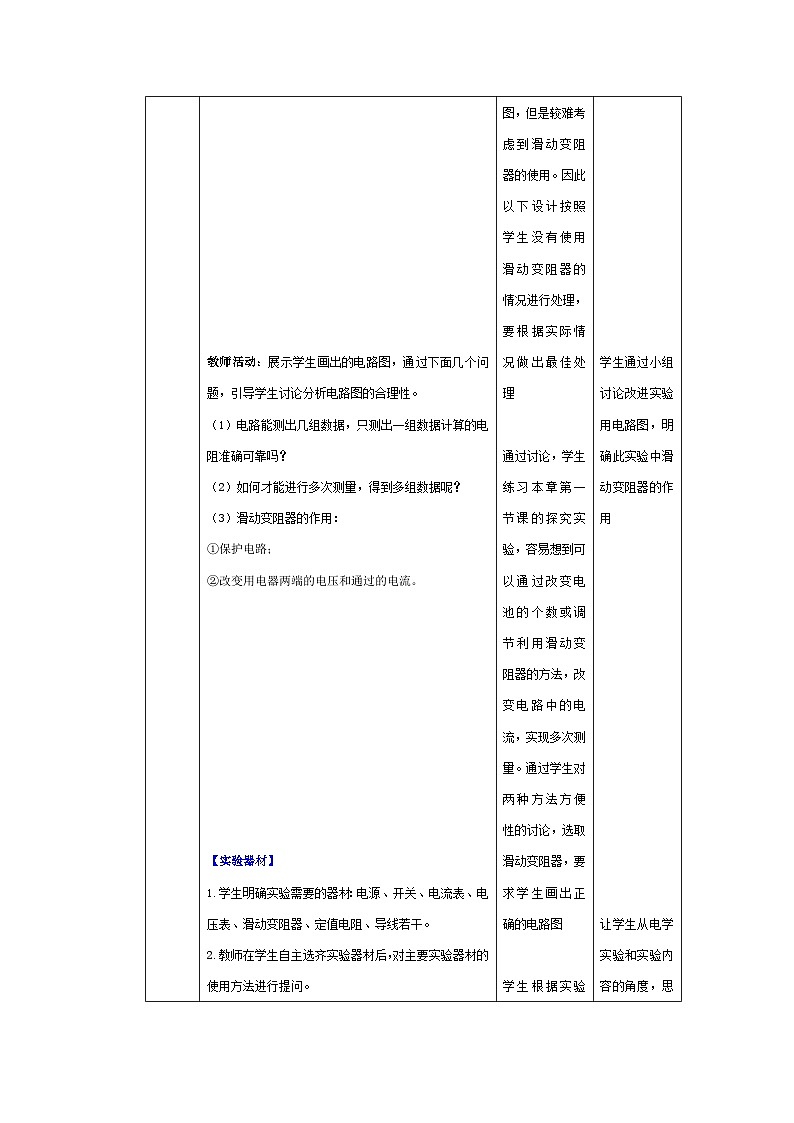

    教師活動:展示學生畫出的電路圖,通過下面幾個問題,引導學生討論分析電路圖的合理性。
    (1)電路能測出幾組數據,只測出一組數據計算的電阻準確可靠嗎?
    (2)如何才能進行多次測量,得到多組數據呢?
    (3)滑動變阻器的作用:
    ①保護電路;
    ②改變用電器兩端的電壓和通過的電流。








    【實驗器材】
    1.學生明確實驗需要的器材:電源、開關、電流表、電壓表、滑動變阻器、定值電阻、導線若干。
    2.教師在學生自主選齊實驗器材后,對主要實驗器材的使用方法進行提問。



    【實驗步驟】
    1.引導學生分組設計實驗步驟。
    2.實驗時,有哪些注意事項?以填空的形式多媒體課件展示:
    (1)連接電路時,開關應處于 狀態;
    (2)滑動變阻器的滑片處于阻值 位置;
    (3)注意認清電壓表、電流表的 接線柱;
    (4)選用兩節電池,電壓表量程選 V,電流表量程選 A。










    【設計表格】
    如何設計實驗表格呢?
    在學生設計的過程中如果遇到困難,教師要給予必要的提醒和幫助。引導學生類比探究導體上電流與電壓的關系的實驗數據記錄表格進行設計。
    次數
    電壓U/V
    電流I/A
    電阻R/Ω



















    【進行實驗】
    1.教師巡視學生實驗情況,及時給予幫助和指導。
    2.利用投影展示學生一組實驗數據據使測量結果更精確呢?
    實驗次數
    電壓U/V
    電流I/A
    電阻R/Ω
    1
    2.0
    2.5
    3.0
    2
    0.34
    0.42
    0.5
    3
    5.9
    6.1
    6.0
    小結:定值電阻的阻值是不變的,求平均值可以減小誤差。



    【分析論證】
    請各小組的代表展示實驗數據,然后提出問
    題:分析實驗數據,計算出電阻,如何處理這些數

    【評估交流】
    在你的實驗過程中,出現了哪些故障,你是怎么解決的?
    實驗過程中出現的故障主要有:
    1.實驗中電流表與電壓表的指針反向偏轉;
    2.電流表和電壓表的指針偏轉角度很??;
    3.電流表指針超過最大值;
    4.滑動變阻器滑動時,電表示數無變化;
    5.閉合開關,電流表、電壓表無示數;
    6.閉合開關,電流表幾乎無示數,電壓表指針明顯偏轉(或示數等于電源電壓);
    7.在調節滑動變阻器的滑片時,他發現電流表示數變大了,而電壓表的示數卻減小了;
    8.開關閉合,電流表有示數,電壓表無示數。




    學生思考并回答






    利用前面的實驗經驗,學生很容易畫出電路圖,但是較難考慮到滑動變阻器的使用。因此以下設計按照學生沒有使用滑動變阻器的情況進行處理,要根據實際情況做出最佳處理

    通過討論,學生練習本章第一節課的探究實驗,容易想到可以通過改變電池的個數或調節利用滑動變阻器的方法,改變電路中的電流,實現多次測量。通過學生對兩種方法方便性的討論,選取滑動變阻器,要求學生畫出正確的電路圖

    學生根據實驗電路圖,選擇實驗器材,并回顧電流表、電壓表和滑動變阻器的使用方法。

    學生根據實驗電路,分組討論設計實驗步驟。
    實驗步驟:
    ①連接實驗電路;
    ②調節滑動變阻器,用電壓表、電流表分別測出三組電阻的電壓和電流值;
    ③將數據記入表格,利用公式計算出電阻值,并對數據進行分析。
    對于實驗注意事項,教師不管通過什么方式,主要是讓學生養成實驗前先考慮注意事項的好習慣,減少實驗時出現問題。對于設計表格,學生可以參考教材表格,表格的設計不是唯一的,主要是訓練學生獨立設計表格的能力

    以小組成員的身份參與到各個小組的實驗中,糾正學生實驗過程中的錯誤與不足,三次實驗數據盡量在允許的范圍內拉開差距,便于分析結論;要求學生實事求是的記錄實驗數據








    學生交流實驗過程中出現的故障
    正負接線柱接反了;
    量程選大了;
    量程選小了;
    滑動變阻器沒有 “一上一下”連接;
    除電阻外,其余部分出現斷路;
    電阻部分?jǐn)嗦罚?br /> 將電壓表錯接在滑動變阻器兩端;
    電阻部分短路。



    得到本實驗的基本原理,為后面的儀器選取做準備
    ?














    學生通過小組討論改進實驗用電路圖,明確此實驗中滑動變阻器的作用












    讓學生從電學實驗和實驗內容的角度,思考實驗器材的選擇


    通過對實驗原理及步驟的逐層推進討論,使學生更好的掌握實驗原理及操作的注意事項










    讓學生學會實驗表格的設計















    讓學生體會利用圖象處理數據的簡便












    電學實驗操作常規,不是在實驗前由教師授予;而是在學生實驗后由學生自己反思分析得出;然后再測量小燈泡電阻中繼續鞏固;無論是操作正確或是錯誤的同學都會留下深刻的印象;培養學生自我批判、自我反思的能力?
    二、測量小燈泡的電阻
    在探究電流與電壓的關系時,選用的是定值電阻,選用小燈泡可以嗎?在不同的電壓下小燈泡的電阻會發生變化嗎?
    【提出問題】測量不同電壓下小燈泡的電阻
    1.出示標有“2.5V,0.3A”字樣的小燈泡,并介紹“2.5V”的含義。

    “2.5V”:是指小燈泡正常發光是的電壓即“額定電壓”,工作時的電壓超過2.5V容易燒壞小燈泡。
    2.結合測量定值電阻的實驗過程,再次測量小燈泡的電阻,注意電路的連接,并把實驗數據記錄到表格中。
    3.利用多媒體展示學生一組實驗數據。
    實驗次數
    電壓U/V
    電流I/A
    電阻R/Ω
    1
    1.5
    2.0
    2.5
    2
    0.34
    0.38
    0.43
    3
    4.4
    5.2
    5.8
    4.交流評估
    (1)分析測量的數據有沒有發現什么新的發現?
    (2)造成這種差別的原因是什么?
    (3)小燈泡在不同電壓下的電阻值能求平均值嗎?為什么?
    小結:小燈泡的電阻隨溫度的升高而增大,不能求平均值。
    【小試身手】一實驗小組同學,按正確方法完成實驗后,分別繪制了“定值電阻”和“小燈泡”的U-I圖象如圖所示,則表示“小燈泡”的U-I圖象的是 (填“a”或“b”),這樣判斷的依據是 。

    知識延伸:除了用表格形式記錄我們的測量結果外,我們還可以用圖像的方式表示。






    了解燈泡的額定電壓,注意使用燈泡時,不能超過其額定電壓















    電阻相差很大
    燈絲的電阻受溫度的影響
    不同電壓小阻值不同,不能求平均值。
    ?







    學生思考、歸納、總結


    通過教師的問題設置,進一步激發了學生的學習興趣。







    測量小燈泡的電阻屬于新增加的內容;應該在第一輪測量電阻絲電阻的基礎上讓學生分組測量;教師不能代替,讓學生自行討論、分析得出;并要和電阻絲的數據處理做類比







    對于圖像的描點可以由學生自己完成,但是對于從圖像中去認識電阻的大小,是一個難點,也是一個重點要求學生會根據圖像比較電阻的大小

    三、特殊方法測電阻
    【知識拓展】
    實驗中,若缺少電流表或電壓表能否測出電阻的阻值呢?
    1.雙伏法測電阻
    原理:串聯分壓
    電路圖:

    表達式:,
    2.雙安法測電阻
    原理:并聯分流
    電路圖:

    表達式:,
    3.伏關法測電阻
    原理:串聯分壓
    電路圖:

    表達式:
    4.安關法測電阻
    原理:并聯分流
    電路圖:

    表達式:

    學生根據教師給出的解釋和實驗電路,分析推導出計算公式



























    培養學生觀察問題、總結現象的能力



















    在處理時,由于難度比較大,所以要適當進行引導,通過這四種特殊的測量方法,鍛煉學生思維,進一步理解歐姆定律的應用,體會“替換”的方法。
    三、課堂小結(約5分鐘)
    教師:引導學生總結收獲。
    一、基本知識
    1.實驗?zāi)康?、?shí)驗原理、器材
    2.測量工具——電流表、電壓表
    二、基本技能
    會正確連接電路,能正確使用電流表、電壓表。
    三、基本方法:觀察法、對比法
    學生梳理本節課知識內容。思考并回答
    復習本節知識,形成清楚的知識結構
    四、課堂檢測
    教師巡視、講評
    完成檢測題
    鞏固提高,深化所學知識
    【板書設計】
    第3節 電阻的測量
    一、測量定值電阻的阻值
    【實驗?zāi)康摹繙y(cè)量定值電阻阻值
    【實驗原理】
    【實驗器材】
    【實驗電路圖】
    【實驗表格】
    【實驗結論】:
    二、測量小燈泡的阻值
    【實驗?zāi)康摹繙y(cè)量小燈泡的電阻
    【實驗原理】
    【實驗器材】
    【實驗電路圖】
    【實驗表格】
    【實驗結論】
    三、電阻的特殊測量方法
