人教版九年級全冊第十七章 歐姆定律第3節 電阻的測量完美版課件ppt

這是一份人教版九年級全冊第十七章 歐姆定律第3節 電阻的測量完美版課件ppt，共26頁。PPT課件主要包含了CONTENTS，課堂引入，課堂活動，伏安法測電阻實驗，課堂練習，典例分析，課堂小結等內容，歡迎下載使用。

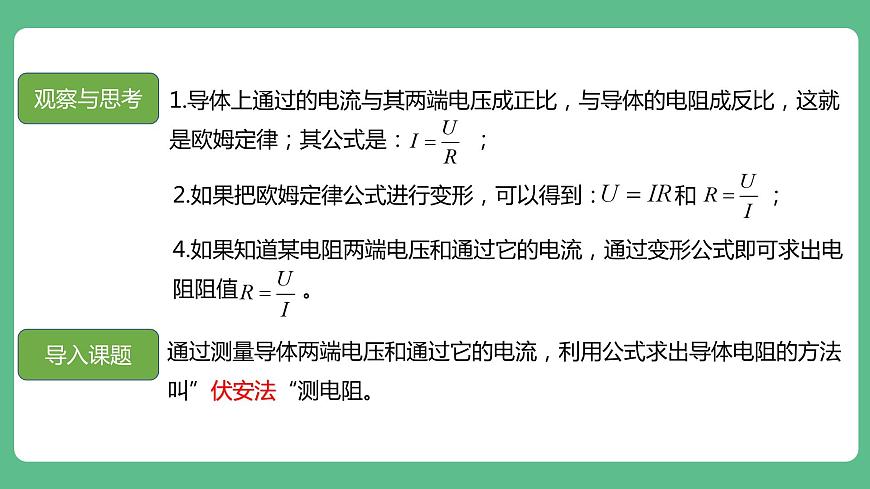

1.導體上通過的電流與其兩端電壓成正比，與導體的電阻成反比，這就是歐姆定律；其公式是： ；
2.如果把歐姆定律公式進行變形，可以得到： 和 ;
4.如果知道某電阻兩端電壓和通過它的電流，通過變形公式即可求出電阻阻值 。
通過測量導體兩端電壓和通過它的電流，利用公式求出導體電阻的方法叫”伏安法“測電阻。

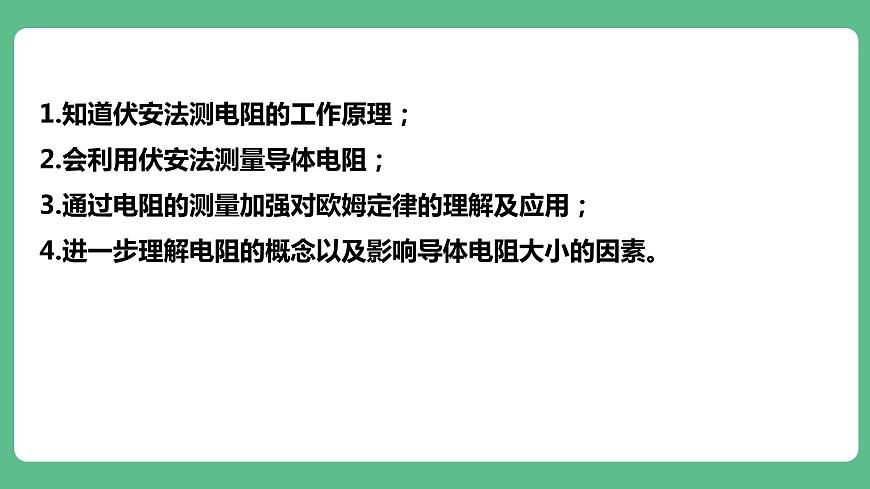

1.知道伏安法測電阻的工作原理；2.會利用伏安法測量導體電阻；3.通過電阻的測量加強對歐姆定律的理解及應用；4.進一步理解電阻的概念以及影響導體電阻大小的因素。

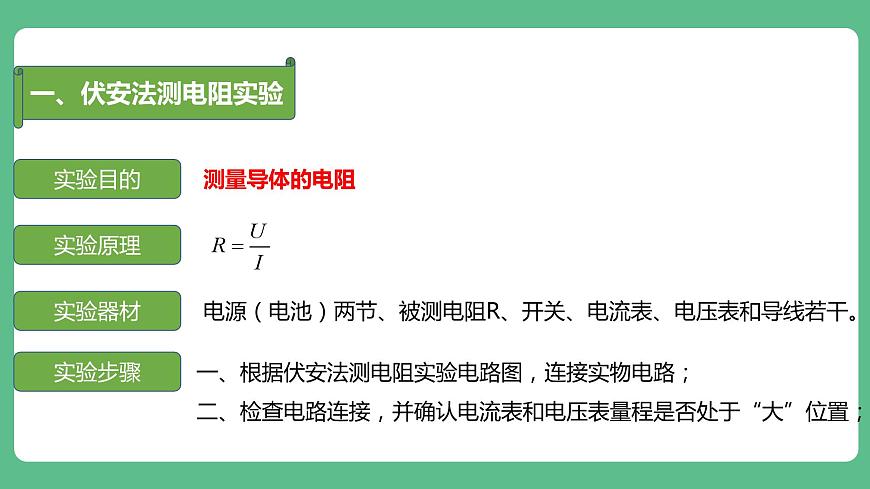

電源（電池）兩節、被測電阻R、開關、電流表、電壓表和導線若干。
一、根據伏安法測電阻實驗電路圖，連接實物電路；二、檢查電路連接，并確認電流表和電壓表量程是否處于“大”位置；

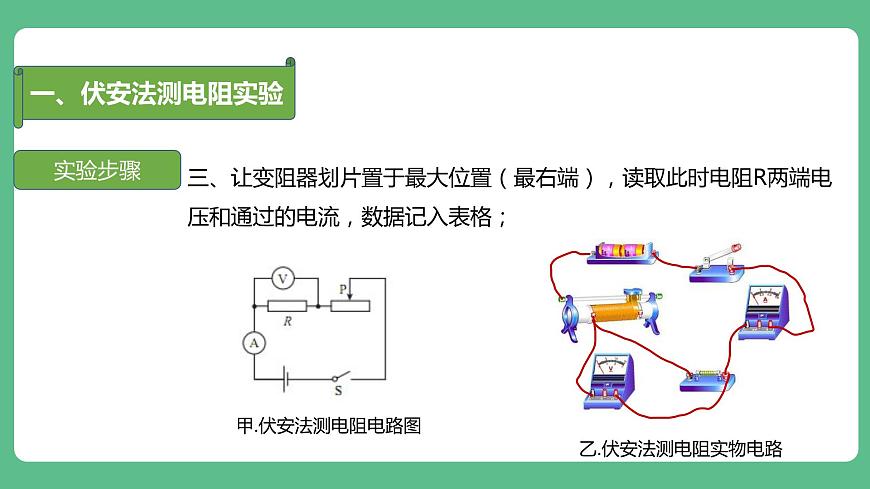

三、讓變阻器劃片置于最大位置（最右端），讀取此時電阻R兩端電壓和通過的電流，數據記入表格；
甲.伏安法測電阻電路圖
乙.伏安法測電阻實物電路
四、把變阻器劃片置于中間位置，讀取電阻R兩端電壓和通過的電流并把數據記入表格；五、繼續移動變阻器劃片，至最小處，讀取電阻R兩端電壓和通過的電流，數據記入表格；六、讓變阻器劃片置于其他位置，讀取電阻R兩端電壓和通過的電流，并把數據記入表格
1.通過實驗，我們得到定值電阻R的阻值是 ；2.通過測量可以得到的結論是： 。
電阻是導體本身一種屬性，與導體電壓和電流無關
1.分析第三次測量與其他幾次測量產生誤差的原因；2.開始測量時，為什么要把變阻器劃片放在最右端？3.本次實驗，電流表和電壓表的量程選哪個比較合適？4.實驗中，變阻器劃片往哪個方向移動電流會增大?5.如果把定值電阻換作小燈泡，重復上述實驗，會有什么不同？
1.一個小燈泡上標著“2.2V、0.25A”，表明這個小燈泡工作時的電阻是8.8?。圖是一位同學檢驗小燈泡的標稱電阻是否準確而連接的實驗線路。他的連接有三個錯誤，請你指出這三個錯誤分別錯在哪里？應怎樣正確的連接？
答：1.電流表正負接線柱接反了：電流應從電流表正接線柱流入，從負接線柱流出；2.變阻器接線不正確：變阻器接線應“一上一下”，此時變阻器不起作用；3.電流表量程選擇錯誤：電流表量程應使用“0.6A”。
2.如圖是用伏安法測量某未知電阻的電路圖。（1）根據電路圖將實物圖連接起來；（2）讀出所示電流表和電壓表的示數；（3）算出被測電阻本次的測量值。
3.在如圖所示的四幅電路圖中，哪一幅是為了伏安法測電阻而正確設計的（?? ）。
4.一名學生用伏安法測電阻的阻值時，不慎將電壓表和電流表的位置接反了，但量程選擇正確，如圖所示。當開關S閉合時可能發生的后果是（　?。?。A.?電流表被燒壞????????????B.?電壓表被燒壞C.?兩表都被燒壞????????????D.?以上現象都不會發生
測電阻Rx的電路如圖甲所示，電源電壓恒定，R0為定值電阻，部分實驗步驟如下：（1）開關閉合前，滑動變阻器R的滑片P應該移到______（選填“A”或“B”）端；（2）連接好電路，閉合開關，移動滑動變阻器滑片P，某次電流表A2的示數如圖乙所示，A2讀數為______A。（3）若測得電流表A1的示數為I1，電流表A2的示數為I2，則Rx= （用題中字母表示）；（4）多次移動滑動變阻器的滑片P，記錄每次實驗中電流表A1、A2的示數，得到了如圖丙所示的I1-I2圖象。若R0=20Ω，由圖象求得被測電阻的阻值Rx=______Ω。
利用圖甲測小燈泡的電阻，小燈泡的額定電壓為2.5V，電源電壓恒定不變。（1）閉合開關前，應將滑動變阻器的滑片P置于______端（填“A”或“B”），目的是保護電路。（2）閉合開關后，發現小燈泡不亮，則接下來合理的操作是______（填字母代號）。A．?dāng)嚅_開關，更換小燈泡 B．移動滑動變阻器，觀察小燈泡是否發光（3）當小燈泡正常發光時，電流表示數如圖乙，則小燈泡正常發光時的電流為______A，小燈泡正常發光時的電阻為______Ω（計算結果保留一位小數）。（4）某同學根據記錄的部分實驗數據，計算出小燈泡的電阻，發現有一組測量數據存在錯誤。請指出錯誤數據的序號并說明判斷依據______。
2，燈的電阻隨溫度的升高而變大
1.如圖，在探究電流與電阻的關系實驗時，將a b 間的電阻由15Ω換成10Ω時，下一步操作是（?。?。A．讀出電流表與電壓表的示數；B．將滑片P向左移動；C．將滑片P向右移動； D．適當增加電池的節數
2.在做測量定值電阻Rx阻值的實驗中：①小紅同學根據如圖甲所示的電路圖，將實驗器材連接成實驗電路（如圖乙所示）。同小組的小花同學在檢查電路時認為：從實驗?zāi)康膩砜矗〖t在實驗電路的連接上有一根導線連接錯了．請你在接錯的那根導線上打“×”，并畫出正確的連接。②將電路改接正確之后，小紅同學閉合開關，調節滑片，當電流表的示數為0.2A時，電壓表的示數如圖丙所示，則電壓表的示數是 V，被測電阻Rx的阻值是 Ω。③小紅和小花兩位同學都為自己在全班首先獲得測量結果而高興，準備整理實驗器材，結束實驗．針對這種情況，你對她們提出的建議是 ；你提出這個建議的目的是 。
③小紅和小花兩位同學都為自己在全班首先獲得測量結果而高興，準備整理實驗器材，結束實驗．針對這種情況，你對她們提出的建議是 ；你提出這個建議的目的是 。④為了測量“3.8V”的小燈泡的額定功率，小紅同學斷開開關后，首先把定值電阻換接成“3.8V”的小燈泡，把兩節干電池?fù)Q成4.5V的學生電源，然后將電壓表的量程改接為 。⑤小紅同學閉合開關之后，就發現燈L很亮，電流表的示數大，則出現這種現象的原因是 。
