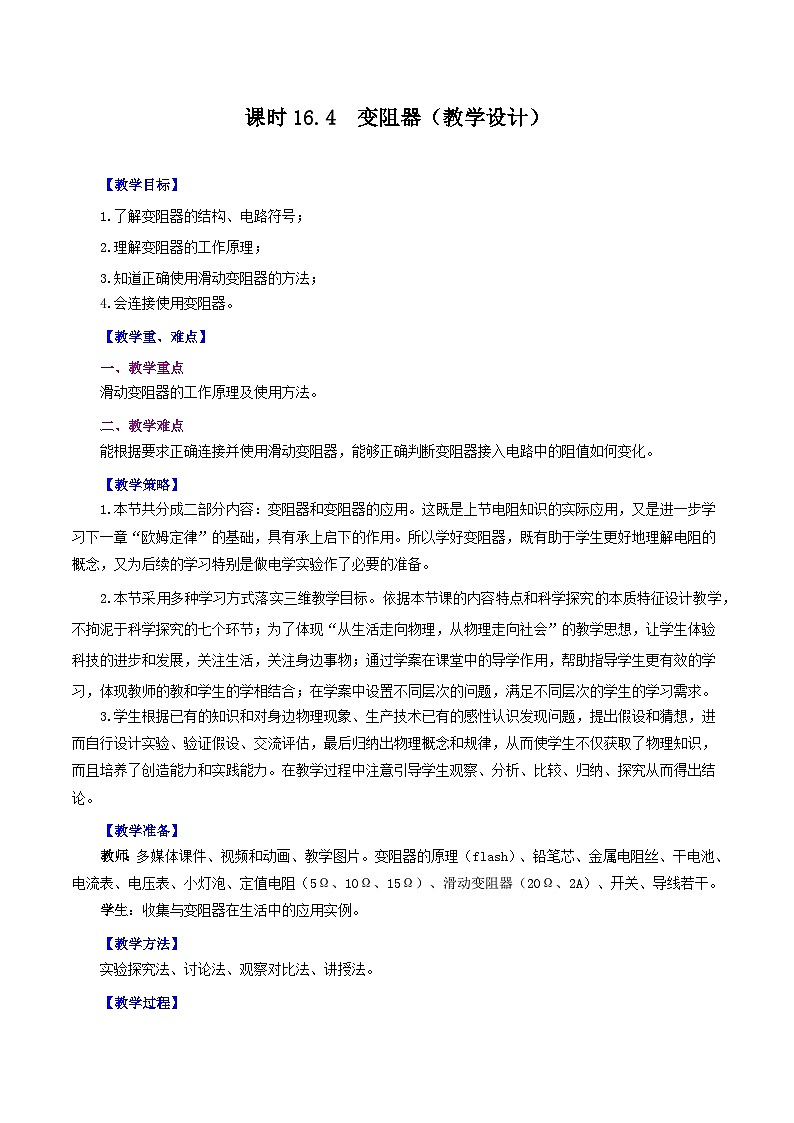

?課時16.4 變阻器（教學設計）

【教學目標】
1.了解變阻器的結構、電路符號；
2.理解變阻器的工作原理；
3.知道正確使用滑動變阻器的方法；
4.會連接使用變阻器。
【教學重、難點】
一、教學重點
滑動變阻器的工作原理及使用方法。
二、教學難點
能根據要求正確連接并使用滑動變阻器，能夠正確判斷變阻器接入電路中的阻值如何變化。
【教學策略】
1.本節共分成二部分內容：變阻器和變阻器的應用。這既是上節電阻知識的實際應用，又是進一步學習下一章“歐姆定律”的基礎，具有承上啟下的作用。所以學好變阻器，既有助于學生更好地理解電阻的概念，又為后續的學習特別是做電學實驗作了必要的準備。
2.本節采用多種學習方式落實三維教學目標。依據本節課的內容特點和科學探究的本質特征設計教學，不拘泥于科學探究的七個環節；為了體現“從生活走向物理，從物理走向社會”的教學思想，讓學生體驗科技的進步和發展，關注生活，關注身邊事物；通過學案在課堂中的導學作用，幫助指導學生更有效的學習，體現教師的教和學生的學相結合；在學案中設置不同層次的問題，滿足不同層次的學生的學習需求。
3.學生根據已有的知識和對身邊物理現象、生產技術已有的感性認識發現問題，提出假設和猜想，進而自行設計實驗、驗證假設、交流評估，最后歸納出物理概念和規律，從而使學生不僅獲取了物理知識，而且培養了創造能力和實踐能力。在教學過程中注意引導學生觀察、分析、比較、歸納、探究從而得出結論。
【教學準備】
教師：多媒體課件、視頻和動畫、教學圖片。變阻器的原理、鉛筆芯、金屬電阻絲、干電池、電流表、電壓表、小燈泡、定值電阻（5Ω、10Ω、15Ω）、滑動變阻器（20Ω、2A）、開關、導線若干。
學生：收集與變阻器在生活中的應用實例。
【教學方法】
實驗探究法、討論法、觀察對比法、講授法。

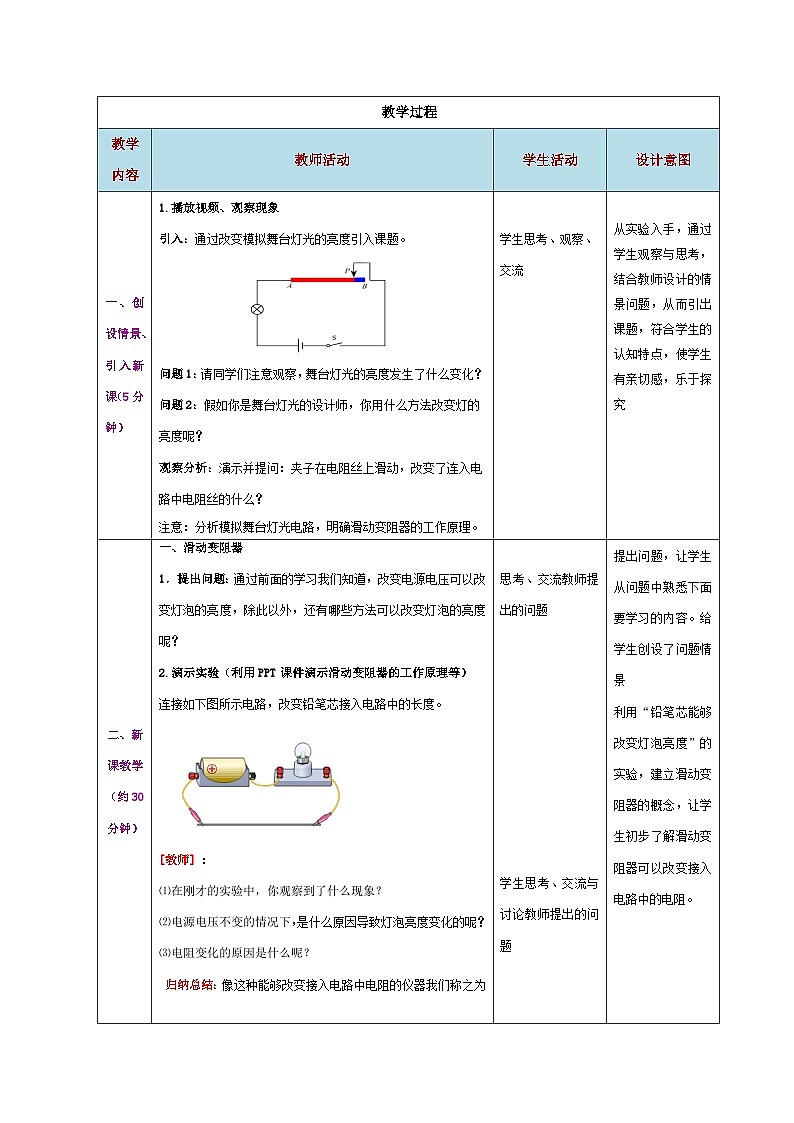

【教學過程】
教學過程
教學內容
教師活動
學生活動
設計意圖
一、創設情景、引入新課（5分鐘）
1.播放視頻、觀察現象
引入：通過改變模擬舞臺燈光的亮度引入課題。

問題1：請同學們注意觀察，舞臺燈光的亮度發生了什么變化？
問題2：假如你是舞臺燈光的設計師，你用什么方法改變燈的亮度呢？
觀察分析：演示并提問：夾子在電阻絲上滑動，改變了連入電路中電阻絲的什么？
注意：分析模擬舞臺燈光電路，明確滑動變阻器的工作原理。

學生思考、觀察、交流

從實驗入手，通過學生觀察與思考，結合教師設計的情景問題，從而引出課題，符合學生的認知特點，使學生有親切感，樂于探究
二、新課教學（約30分鐘）
一、滑動變阻器
1．提出問題：通過前面的學習我們知道，改變電源電壓可以改變燈泡的亮度，除此以外，還有哪些方法可以改變燈泡的亮度呢？
2.演示實驗（利用PPT課件演示滑動變阻器的工作原理等）
連接如下圖所示電路，改變鉛筆芯接入電路中的長度。

[教師] ：
⑴在剛才的實驗中，你觀察到了什么現象？
⑵電源電壓不變的情況下，是什么原因?qū)е聼襞萘炼茸兓哪兀?br /> ⑶電阻變化的原因是什么呢？

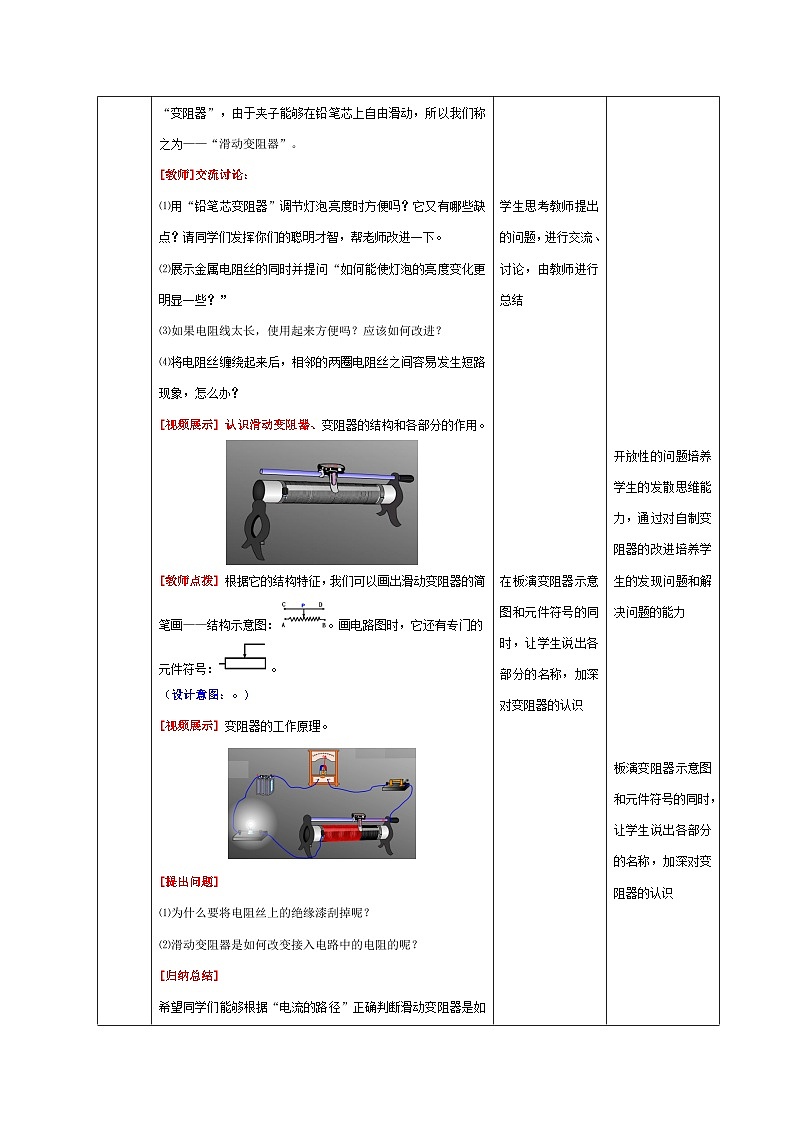

歸納總結：像這種能夠改變接入電路中電阻的儀器我們稱之為“變阻器”，由于夾子能夠在鉛筆芯上自由滑動，所以我們稱之為——“滑動變阻器”。
[教師]交流討論：
⑴用“鉛筆芯變阻器”調節燈泡亮度時方便嗎？它又有哪些缺點？請同學們發揮你們的聰明才智，幫老師改進一下。
⑵展示金屬電阻絲的同時并提問“如何能使燈泡的亮度變化更明顯一些？”
⑶如果電阻線太長，使用起來方便嗎？應該如何改進？
⑷將電阻絲纏繞起來后，相鄰的兩圈電阻絲之間容易發生短路現象，怎么辦？
[視頻展示] 認識滑動變阻器、變阻器的結構和各部分的作用。

[教師點撥] 根據它的結構特征，我們可以畫出滑動變阻器的簡筆畫——結構示意圖：。畫電路圖時，它還有專門的元件符號：。
（設計意圖：。）
[視頻展示] 變阻器的工作原理。

[提出問題]
⑴為什么要將電阻絲上的絕緣漆刮掉呢？
⑵滑動變阻器是如何改變接入電路中的電阻的呢？
[歸納總結]
希望同學們能夠根據“電流的路徑”正確判斷滑動變阻器是如何接入電路的。

思考、交流教師提出的問題








學生思考、交流與討論教師提出的問題





學生思考教師提出的問題，進行交流、討論，由教師進行總結








在板演變阻器示意圖和元件符號的同時，讓學生說出各部分的名稱，加深對變阻器的認識










提出問題，讓學生從問題中熟悉下面要學習的內容。給學生創設了問題情景
利用“鉛筆芯能夠改變燈泡亮度”的實驗，建立滑動變阻器的概念，讓學生初步了解滑動變阻器可以改變接入電路中的電阻。














開放性的問題培養學生的發散思維能力，通過對自制變阻器的改進培養學生的發現問題和解決問題的能力




板演變阻器示意圖和元件符號的同時，讓學生說出各部分的名稱，加深對變阻器的認識





二、滑動變阻器的使用
1.滑動變阻器的銘牌與連接
（1）探究內容：結合以下的三個問題，思考并討論如何正確使用滑動變阻器改變燈泡的亮度。
（2）探究問題：
滑動變阻器的銘牌上標有“20Ω 2A”字樣，其中“20Ω”是指該變阻器的_______阻值為20Ω；“2A”是指允許
通過的___________電流為2A。
要使燈泡和變阻器中的電流大小相同，滑動變阻器應該與燈泡_______聯。
下圖為滑動變阻器的結構示意圖。

①_______和_______兩個接線柱之間的電阻很小，幾乎為零。
②在滑動變阻器中，當滑片左右移動時，_______和_______兩個接線柱之間的電阻是不變的，相當于定值電阻。
③將AC或AD接入電路, 接入電路的電阻絲為 段，向右移動滑片時接入電路中的電阻將變 。

④將BC或BD接入電路, 接入電路的電阻絲為 段，向右移動滑片時接入電路中的電阻將變 。

[教師歸納總結]
正確將滑動變阻器接入電路中時應從“上、下”各選擇一個接線柱接入電路，變阻器接入電路中的電阻如何變化取決于下面的接線柱的選擇。
2.探究內容：使用滑動變阻器改變燈泡亮度。
溫馨提示：
閉合開關前，應將滑動變阻器的滑片調至最大阻值處，以免因電流過大而損壞燈泡。
如下圖所示的電路中，閉合開關前滑片應置于_________端。
閉合開關后，如果燈泡不亮且電流表有示數，請移動滑片并觀察現象。

[提出問題]
1.閉合開關前，為什么要將滑片置于最大阻值處呢？
2.實驗的過程中，滑動變阻器有什么作用？
3.合作探究：使用滑動變阻器調節電阻兩端的電壓。
溫馨提示：
連接電路時根據電流路徑，先“串”后“并”。
采用“試觸法”選擇合適的量程。
每次更換電阻后，閉合開關前，要將滑片調到最大阻值處。







學生觀察、交流、
回答




























學生思考、歸納、
總結
?



學生思考、完成教師提出的問題














以小組為單位，參考課本中的實驗步驟，連接電路，調節滑片，觀察燈泡亮度變化的同時觀察電流表示數的變化情況。
1.保護電路
2.改變電路中的電流。




采用小組交流合作的方式自主探究滑動變阻器的使用方法，培養學生的合作互助能力和團隊意識















教師通過教師提出的問題進入場景











分組實驗可以培養學生的動手實驗?zāi)芰?，通過觀察實驗現象讓學生進一步明確電阻對電流的影響







通過實驗讓學生明確滑動變阻器既可以改變定值電阻兩端的電壓，也可以控制其兩端的電壓保持不變，為后續學習做好鋪墊。


三、電位器
[視頻展示] 利用PPT課件和視頻展示電位器，了解電位器的使用各工作原理
1.變阻器的應用——電位器。

2.汽車的油量表。





展示自己搜集的有關變阻器的應用實例。

通過視頻了解變阻器在生活中的應用——電位器和油量表，分析油量表的工作原理。




通過實驗探究滑動變阻器的作用，為探究電流與電壓和電阻的關系做好鋪墊，實驗數據也可以直接使用
三、課堂小結（約5分鐘）
一、基本知識
1．滑動變阻器：原理、示意圖、符號。
2．滑動變阻器的正確使用方法。
3．應用
二、基本技能
會正確使用滑動變阻器改變電路電流。
三、基本方法：觀察法、對比法

學生梳理本節課知識內容。

培養學生總結歸納的能力
四、課堂檢測
教師巡視、講評
完成檢測題
鞏固提高，深化所學知識
【板書設計】
第四節 變阻器
一、滑動變阻器
1． 原理：通過改變連入電路中電阻絲的長度來改變電阻，從而改變電路中的電流。
2．結構
3．結構示意圖
二、探究滑動變阻器的正確使用方法
三、使用方法
1．串聯在電路中，上下各接一個接線柱(以下為準，近小遠大)。
電路符號：
2．開關閉合前，調到最大阻值(遠離下方接線柱)。
3．銘牌
四、應用
【教學反思】
本節教學中通過劇場里的燈光逐漸由亮變暗的情景導入新課，激發學生強烈的求知欲，創設良好的學習情景，順利引出課題。通過探究如何“用鉛筆芯控制小燈泡的亮度”了解滑動變阻器的原理，引導學生聯系前面學過的引起電阻變化的因素，猜想如何設計一個可以改變電阻的元件，引導學生設計利用改變電阻線的長度來改變電阻的電阻器，大部分學生能設計出用金屬夾子在電阻線上滑動，從而改變接入電阻線長度來改變電阻的簡易變阻器。
要求學生結合滑動變阻器實物和照片，了解滑動變阻器的構造。在學習滑動變阻器的構造、工作原理和用法的情況下，進一步理解滑動變阻器的作用。要讓學生注意每個變阻器都有規定的最大電阻值和允許通過的最大電流值。
探究時把改變小燈泡的亮度作為實際需要，讓學生運用滑動變阻器來解決實際問題，并且采用科學探究的方式。由于變阻器的學習屬技能性訓練方面的內容，因此探究的方式也與前面的學習有所不同，以提出思考性問題的方式展開，并且課本中的思考問題只有通過動手操作，才能深刻領會。
學生在探究中，一方面熟悉并掌握變阻器的結構和連接方法。另一方面使變阻器知識有的放矢，同時這一活動又是實踐性和開放性并存，給學生留有很大的空間。因此在指導上要有張有弛，對技能方面的訓練要嚴格，對學生提出的新問題、新思路、新方法要給予指導和鼓勵。
