人教版八下物理 第十二章《簡單機械》 課件+同步練習+內嵌視頻

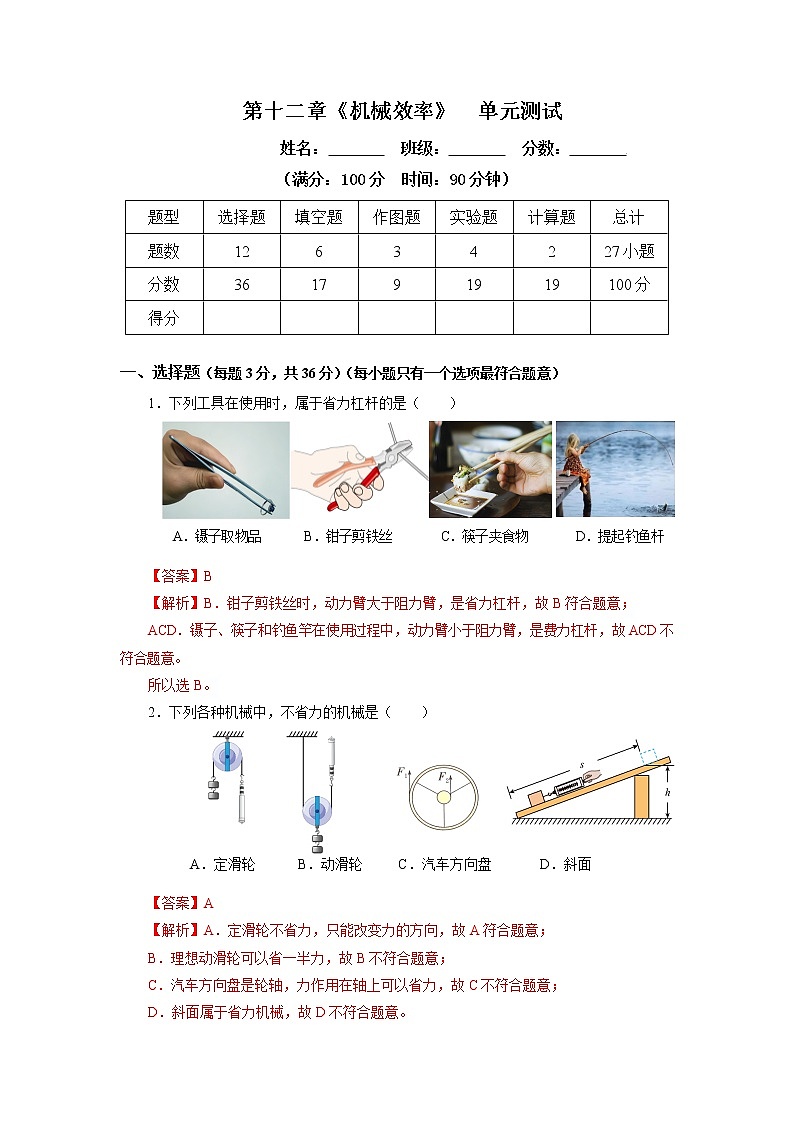

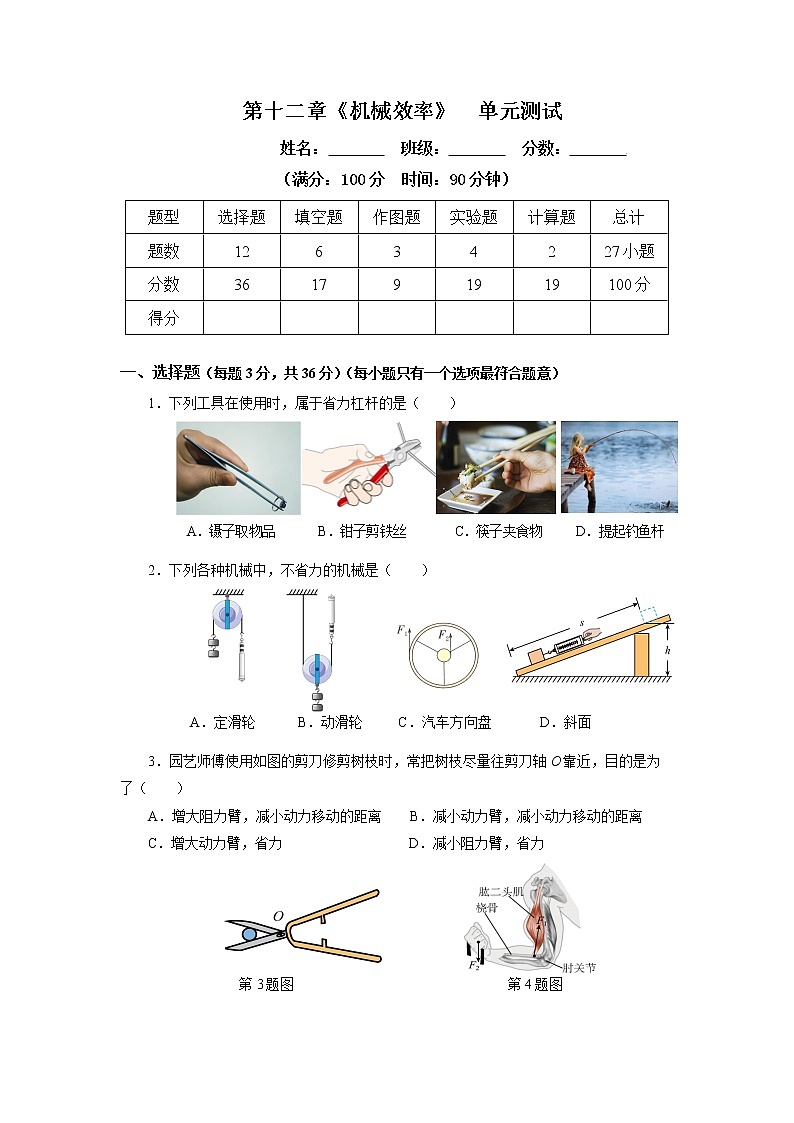

這是一份【人教版】八下物理 第十二章《簡單機械》 課件+同步練習+內嵌視頻，文件包含第十二章《簡單機械》本章復習pptx、第十二章《機械效率》單元測試題解析版docx、第十二章《機械效率》單元測試題原卷版docx等3份課件配套教學資源，其中PPT共60頁， 歡迎下載使用。

單 元 復 習
CHUZHONGWULI
第十二章 簡單機械

物理
人教版 物理 八年級 下冊
第1節
杠 桿
本章內容
第2節
滑 輪
第3節
機械效率

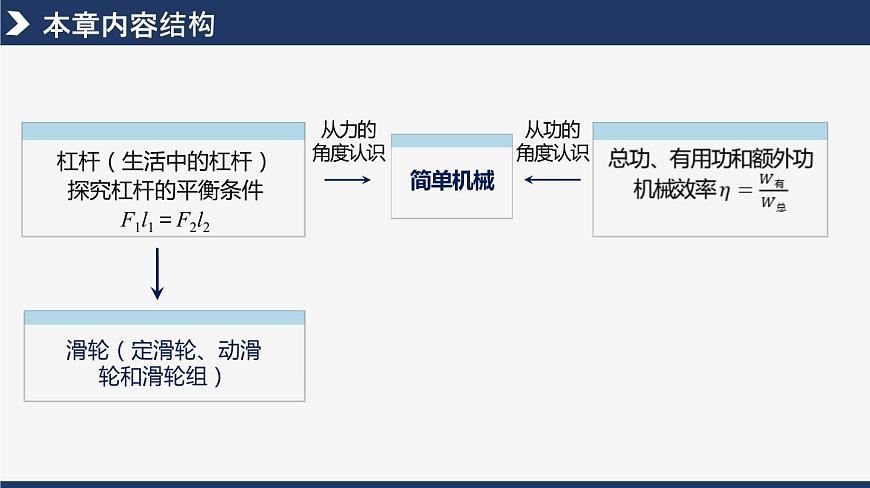

本章內容結構

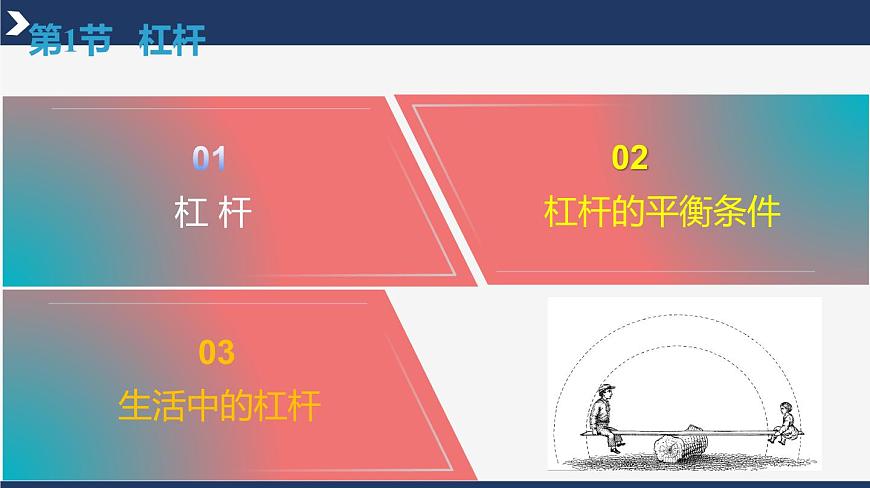

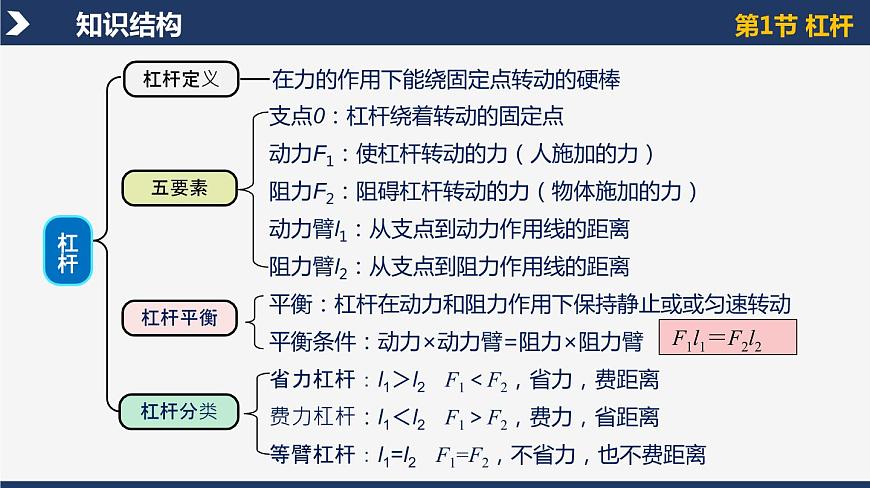

第1節 杠桿
在力的作用下能繞固定點轉動的硬棒
支點0：杠桿繞著轉動的固定點
動力F1：使杠桿轉動的力（人施加的力）
阻力F2：阻礙杠桿轉動的力（物體施加的力）
動力臂l1：從支點到動力作用線的距離
阻力臂l2：從支點到阻力作用線的距離
平衡：杠桿在動力和阻力作用下保持靜止或或勻速轉動
平衡條件：動力×動力臂=阻力×阻力臂
F1l1＝F2l2　
等臂杠桿：l1=l2 F1=F2，不省力，也不費距離
五要素
杠桿平衡
杠桿分類
杠桿
知識結構
第1節 杠桿
費力杠桿：l1＜l2 F1＞F2，費力，省距離
省力杠桿：l1＞l2 F1＜F2，省力，費距離
知識點一：杠桿
第1節 杠桿
1. 杠桿的概念：一根硬棒，在力的作用下能繞著固定點轉動，這根硬棒就是杠桿。
②一根硬棒要成為杠桿，應具備兩個條件： 要有力的作用；能繞某一固定點轉動。同時滿足，缺一不可。
注意： ① “硬棒” 是指在力的作用不發生形變。杠桿可以是直的，也可以是彎曲的。

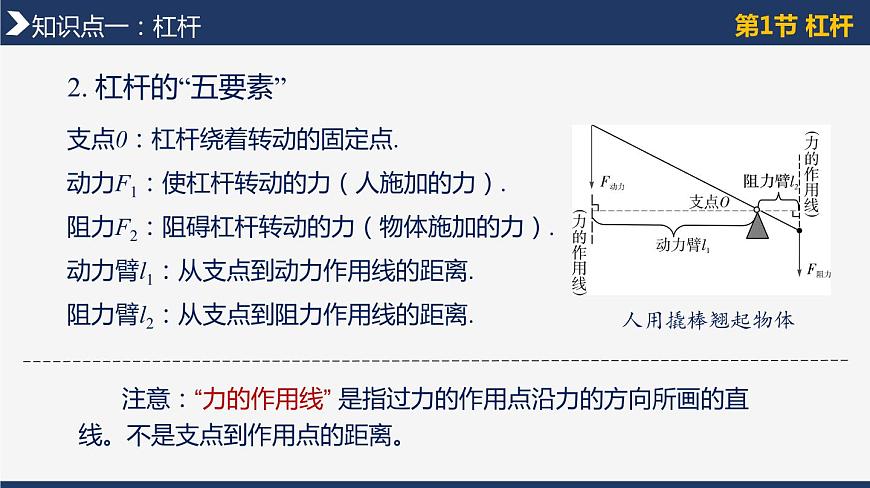

2. 杠桿的“五要素”
注意：“力的作用線” 是指過力的作用點沿力的方向所畫的直線。不是支點到作用點的距離。
支點0：杠桿繞著轉動的固定點.
動力F1：使杠桿轉動的力（人施加的力）.
阻力F2：阻礙杠桿轉動的力（物體施加的力）.
動力臂l1：從支點到動力作用線的距離.
阻力臂l2：從支點到阻力作用線的距離.
知識點一：杠桿
第1節 杠桿

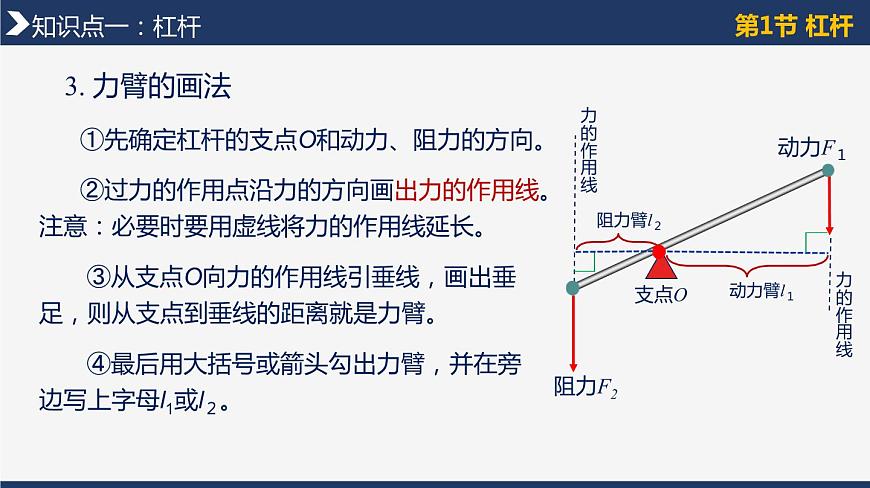

3. 力臂的畫法
③從支點O向力的作用線引垂線，畫出垂足，則從支點到垂線的距離就是力臂。
②過力的作用點沿力的方向畫出力的作用線。注意：必要時要用虛線將力的作用線延長。
①先確定杠桿的支點O和動力、阻力的方向。
④最后用大括號或箭頭勾出力臂，并在旁邊寫上字母l1或l２。
力的作用線
力的作用線
知識點一：杠桿
第1節 杠桿
注意：力臂包含了力的作用點和力的方向兩個要素。力臂不一定在杠桿上，當力的作用線與杠桿不垂直時，力臂與杠桿不重合。
如圖所示，當杠桿在水平方向上平衡時，阻力F2的方向與杠桿垂直，其阻力臂為20cm，與杠桿重合。動力F1的方向與杠桿不垂直，其動力臂L1不在杠桿上。
知識點一：杠桿
第1節 杠桿
4. 動力與阻力
支點一定在杠桿上。動力和阻力可以在支點兩側，也可在支點同側；作用在杠桿上的動力和阻力的方向既可以相同，也可以相反，但是使杠桿轉動的方向一定是相反的。
動力和阻力在支點兩側，方向相同。動力使杠桿順時針轉動；阻力使杠桿逆時針轉動，動力和阻力對杠桿的轉動效果相反。
動力和阻力在支點同側，方向相反。動力使杠桿逆時針轉動；阻力使杠桿順時針轉動，動力和阻力對杠桿的轉動效果相反。
知識點一：杠桿
第1節 杠桿
知識點二：杠桿的平衡條件
第1節 杠桿
杠桿平衡時：動力×動力臂＝阻力×阻力臂
計算公式:
F1 l1=F2 l2
或變形式:
作用在杠桿上兩個力的大小與他們的力臂成反比
?
2. 杠桿的平衡條件
①應用公式計算時，單位要統一，即動力和阻力的單位要用牛（N），動力臂和阻力臂的單位要相同。
②杠桿是否平衡，取決于力和力臂的乘積：乘積相等就平衡；否則沿著乘積大的那端轉動。
1. 杠桿的平衡： 杠桿在動力和阻力作用下靜止或勻速轉動時，就說杠桿平衡。
①杠桿是否平衡是由動力、阻力、動力臂和阻力臂共同決定的。為了研究其平衡條件，可以在杠桿處于平衡狀態時，分別測出動力F1、阻力F2、動力臂l1和阻力臂l2，然后經過大量的數據對比，歸納出杠桿的平衡條件。
知識點二：杠桿的平衡條件
第1節 杠桿
②實驗器材：杠桿、鉤碼、鐵架臺、彈簧測力計。
③實驗表格
設計實驗
3. 探究杠桿的平衡條件
①把杠桿安裝在支架上，調節杠桿兩端的平衡螺母， 使杠桿在水平位置平衡。
知識點二：杠桿的平衡條件
第1節 杠桿
②在杠桿兩邊掛不同數量的鉤碼，把支點右邊的鉤碼對杠桿的作用力當作動力F1，支點左邊的鉤碼對杠桿的作用力當作阻力F2。
調節鉤碼的位置，使杠桿在水平位置重新平衡，將動力F1、阻力F2、動力臂L1、阻力臂L2的實驗數據填入表中。
進行實驗
③改變阻力和阻力臂的大小，相應調節動力和動力臂的大小，使杠桿在水平位置重新平衡，再做幾次實驗。
知識點二：杠桿的平衡條件
第1節 杠桿
④在杠桿的一側掛上鉤碼作為阻力，通過在其他位置上用彈簧測力計拉住杠桿的辦法使杠桿平衡。將動力F1、阻力F2、動力臂l1、阻力臂l2記錄在表格中。
注意：彈簧測力計只有沿豎直方向施加力，才可以直接讀出力臂。
實驗結果表明，動力臂越長，需要的力越小；動力臂越短，需要的力越大。二者之間是反比關系。
實驗結論：
杠桿平衡時，動力×動力臂=阻力×阻力臂，即F1 L1 = F2 L2
知識點二：杠桿的平衡條件
第1節 杠桿
分析論證
①杠桿在水平位置靜止的目的是： 一是使杠桿的重心在支點，以消除杠桿自身重力對實驗的影響；二是便于直接讀出力臂。
②多次測量獲得多組實驗數據的目的是： 避免偶然性，獲得普遍性的結論。
③在實驗前要調節杠桿兩端的平衡螺母，使杠桿水平平衡。掛鉤碼后，不能再調節平衡螺母。
④讀數時，杠桿仍要保持處于水平平衡狀態，以便直接讀出力臂的長度。
知識點二：杠桿的平衡條件
第1節 杠桿
交流評估
∟
⑤彈簧測力計一定沿豎直方向施加力。
如圖所示，彈簧測力計沿豎直方向施加力時，力臂l1=10cm，可以直接讀出。
如圖所示，彈簧測力計不沿豎直方向施力，力臂為l2， l2 ＜l1=10cm，不能直接從杠桿上讀出。
知識點二：杠桿的平衡條件
第1節 杠桿
根據杠桿的平衡條件進行分析:
F1 l1=F2 l2
1. 三種杠桿
知識點三：生活中的杠桿
第1節 杠桿
省力費距離
省距離費力
不省力也不省距離
撬棍、扳手、鋼絲鉗
天平、蹺蹺板
鑷子、魚竿、筷子
l動＞l阻
l動＜l阻
l動=l阻
視頻總結——《杠桿與杠桿的平衡條件》
【例題1】如圖為運動員手持鉛球（圖中未畫出）時的情景。此時，手臂受力時可簡化為橈骨在肱二頭肌的牽引下繞肘關節轉動的模型。關于這個物理模型，下列選項正確的是_______。
①圖甲中的 l1、l2分別表示F1和F2的力臂②圖乙中的l1、l2分別表示F1和F2的力臂③手臂是個省力杠桿④手臂是個費力杠桿
② ④
解析見下頁
第1節 杠桿
過支點作力的作用線的垂線段，該垂線段為力臂，圖甲中l(wèi)2的力臂錯誤，圖乙中的兩個力臂正確，故①錯誤，②正確；由圖乙可知，此時的動力臂小于阻力臂，為費力杠桿，故③錯誤， ④正確。
故選②④ 。
第1節 杠桿
【例題2】在“探究杠桿平衡條件”的實驗中：①如圖甲所示，實驗前杠桿左端下沉，則應將平衡螺母向_____（選填“左”或“右”）調節，直到杠桿在______位置平衡；
①探究杠桿平衡條件實驗前，要調節杠桿在水平位置平衡，調節的方法是哪端高，平衡螺母向哪端調節，圖中杠桿左端下沉，故應將平衡螺母向右調節，直到杠桿在水平位置平衡。
水平
右
第1節 杠桿
②如圖乙所示，杠桿上刻度均勻，在A點掛3個鉤碼，要使杠桿在水平位置平衡，應在B點掛_____個相同的鉤碼；當杠桿平衡后，將A、B兩點下方同時增加一個相同的鉤碼，則杠桿將__________（選填“左端下沉”、“右端下沉”或“仍保持靜止不動”）；
②據杠桿的平衡條件F1l1=F2l2，設杠桿的1格長為L(zhǎng)，每個鉤碼重力為G，則左邊力與力臂乘積為3G×4L=12GL.右邊力臂長為3L，故所掛鉤碼重為： 故右邊B點處應掛4個鉤碼，杠桿在水平位置平衡。
當杠桿平衡后，將A、B兩點下方同時增加一個相同的鉤碼，由于左邊的力臂大于右邊力臂，可知兩邊增加的力與力臂乘積左邊大于右邊，故杠桿將左端下沉。
4
左端下沉
第1節 杠桿
③如圖丙所示，若不在B點掛鉤碼，改用彈簧測力計在C點豎直向上拉杠桿，使杠桿在水平位置平衡；當彈簧測力計從圖丙位置轉到圖丁位置時，其示數會______（選填“變大”、“不變”或“變小”），原因是____________。
③若不在B點掛鉤碼，改用彈簧測力計在C點豎直向上拉杠桿，使杠桿在水平位置平衡；當彈簧測力計從圖丙位置轉到圖丁位置時，拉力的力臂逐漸減小，由阻力和阻力臂的乘積不變，可得彈簧測力計示數將變大。
變大
力臂變小
第1節 杠桿
【例題3】如圖所示是小明同學做俯臥撐時的示意圖，他的質量為56kg，身體可視為杠桿，O點為支點，A點為重心。（g=10N/ kg）（1）該同學所受重力是多少？（2）在圖中畫出該同學所受重力的示意圖，并畫出重力的力臂l1；（3）若OB=1.0m，BC=0.4m，求地面對雙手支持力的大小。
解析見下頁
第1節 杠桿
（1）該同學的重力 G=mg=56 kg ×10N/ kg=560N（2）該同學所受重力的示意圖如下，以O(shè)點為支點，過O點作重力作用線的垂線段，即為重力的力臂l1.（3）地面對雙手支持力F的方向豎直向上，其力臂長度為 OC=OB+ BC=1.0m+0.4m=1.4m 根據杠桿的平衡條件得 G·OB=F ·OC 可得
第1節 杠桿
【例題4】如圖所示，兩個和尚用輕質扁擔抬水，水桶和水的總重力為200 N。扁擔在水平位置平衡時，水桶細繩懸掛點與甲和尚肩上支撐點距離為0.8米，距乙和尚肩上支撐點為1.2米。(g=10 N/kg)求:（1）水桶和水的總質量；（2）乙和尚對扁擔的支持力；（3）當乙和尚獨自把肩膀往后挪(增加肩上支撐點與桶細繩懸掛點的距離)，則甲和尚對扁擔的支持力有何變化?(只需回答結果，不必寫出原因)
解析見下頁
第1節 杠桿
【例題4】水桶和水的總重力為200 N。扁擔在水平位置平衡時，水桶細繩懸掛點與甲和尚肩上支撐點距離為0.8m，距乙和尚肩上支撐點為1.2m(g=10 N/kg)。求:（1）水桶和水的總質量；（2）乙和尚對扁擔的支持力；
?
第1節 杠桿
（3）當乙和尚獨自把肩膀往后挪(增加肩上支撐點與桶細繩懸掛點的距離)，則甲和尚對扁擔的支持力有何變化?(只需回答結果，不必寫出原因)
（3）以甲和尚肩為支點，當乙和尚獨自把肩膀往后挪，乙的力臂l乙變大，水桶重力G不變，桶重力的力臂l桶不變，根據F乙l乙=Gl桶，乙對扁擔支持力F乙變小。因?yàn)榧?、乙?duì)扁擔支持力之和為水桶總重是不變F甲+F乙=G桶，乙對扁擔支持力減小，甲對扁擔支持力就增大。
第1節 杠桿
第2節 滑輪
知識結構
第2節 滑輪
定滑輪、動滑輪、滑輪組的比較 (不計繩重、摩擦)
F＝G
s＝h
不省力不省距離能改變力的方向
?
s＝2h
省力、費距離，不能改變力的方向
?
s=nh（n為動滑輪上繩子段數）
省力、費距離，能否改變力的方向和繞線方式有關?
① 定滑輪：使用時，軸固定不動的滑輪，叫定滑輪。
② 定滑輪的特點
1. 定滑輪

定滑輪
F
G
知識點一、定滑輪和動滑輪
第2節 滑輪
③定滑輪的實質——等臂杠桿
如圖所示，定滑輪的軸心O為支點，動力臂l1與阻力臂l2都是滑輪的半徑r。
F＝G
F1l1=F2l2
l1=l2=r
Fl1=Gl2
通過理論分析可知，定滑輪實質上是一個等臂杠桿，所以不省力。
知識點一、定滑輪和動滑輪
第2節 滑輪
④用平衡力的知識研究定滑輪的特點
在忽略摩擦的情況下，物體受到重力G和拉力F的作用。由于物體勻速上升，所以拉力F跟物體的重力G是一對平衡力，大小相等： F＝G
使用定滑輪不省力，可以改變力的方向。
物體向上運動，用力卻是往下拉，所以使用定滑輪能改變力的方向.
知識點一、定滑輪和動滑輪
第2節 滑輪
①動滑輪：工作時，軸隨著物體移動的滑輪叫動滑輪。
2. 動滑輪
②動滑輪的特點

動滑輪
S繩=2h物
F
G
知識點一、定滑輪和動滑輪
第2節 滑輪
③動滑輪的實質
動滑輪的實質是一個動力臂為阻力臂二倍的杠桿。
動滑輪相當于一根杠桿，支點在繩和輪相切的A處；拉力F是動力，重物的拉力是阻力G；動力臂l1是輪直徑、阻力臂l2是輪半徑。
根據杠桿的平衡條件：Fl1=Gl2
知識點一、定滑輪和動滑輪
第2節 滑輪
④用平衡力的知識研究動滑輪的特點
?
?
G動
知識點一、定滑輪和動滑輪
第2節 滑輪
①滑輪組：將定滑輪和動滑輪組合在一起就組成了滑輪組。
不計繩重和摩擦但考慮滑輪重：
?
1. 滑輪組
②滑輪組的特點：
?
知識點二、滑輪組
第2節 滑輪
?
?
2. 滑輪組的組裝與設計
知識點二、滑輪組
第2節 滑輪
①輪軸：由具有共同轉動軸的大輪和小輪組成。大輪叫輪，小輪叫軸。
根據杠桿的平衡條件： F1l1 = F2l2
當動力作用在軸上時，輪軸是一個費力杠桿，但省距離。
∵ R >r，∴ F
