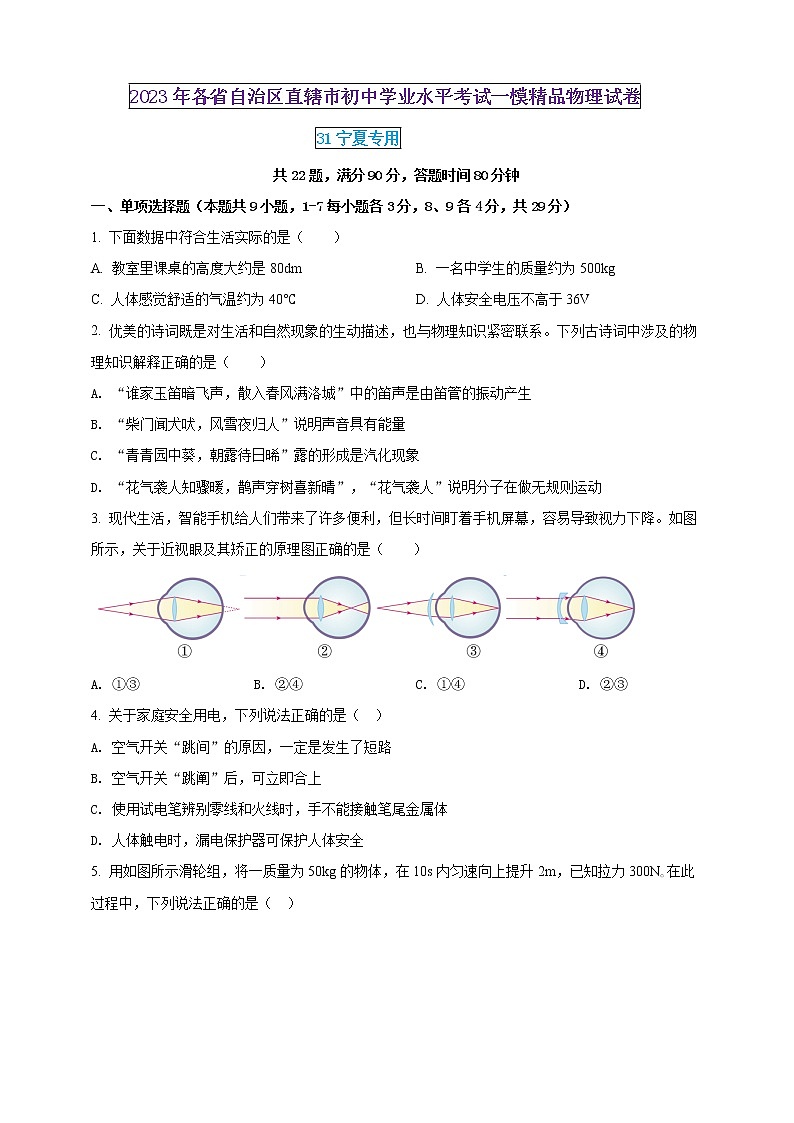

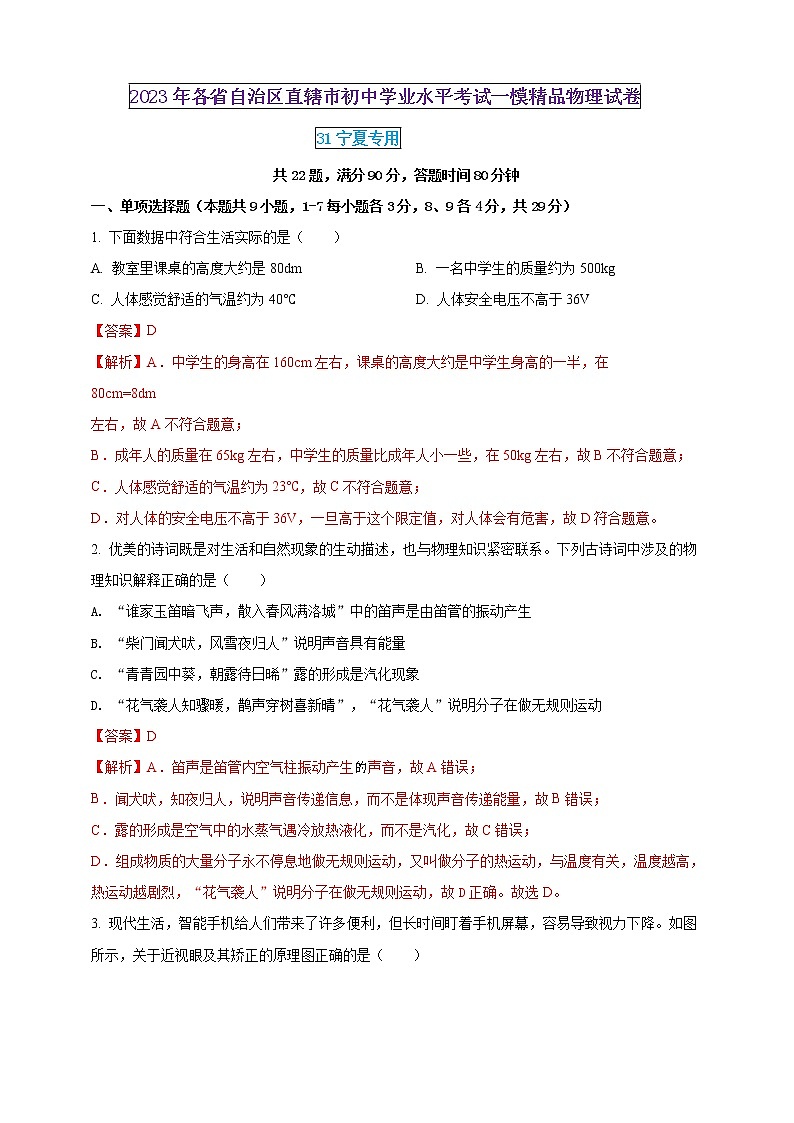

共22題，滿分90分，答題時間80分鐘
一、單項選擇題（本題共9小題，1-7每小題各3分，8、9各4分，共29分）
1. 下面數據中符合生活實際的是（ ）
A. 教室里課桌的高度大約是80dmB. 一名中學生的質量約為500kg
C. 人體感覺舒適的氣溫約為40℃D. 人體安全電壓不高于36V
【答案】D
【解析】A．中學生的身高在160cm左右，課桌的高度大約是中學生身高的一半，在
80cm=8dm
左右，故A不符合題意；
B．成年人的質量在65kg左右，中學生的質量比成年人小一些，在50kg左右，故B不符合題意；
C．人體感覺舒適的氣溫約為23℃，故C不符合題意；
D．對人體的安全電壓不高于36V，一旦高于這個限定值，對人體會有危害，故D符合題意。
2. 優美的詩詞既是對生活和自然現象的生動描述，也與物理知識緊密聯系。下列古詩詞中涉及的物理知識解釋正確的是（ ）
A. “誰家玉笛暗飛聲，散入春風滿洛城”中的笛聲是由笛管的振動產生
B. “柴門聞犬吠，風雪夜歸人”說明聲音具有能量
C. “青青園中葵，朝露待日晞”露的形成是汽化現象
D. “花氣襲人知驟暖，鵲聲穿樹喜新晴”，“花氣襲人”說明分子在做無規則運動
【答案】D
【解析】A．笛聲是笛管內空氣柱振動產生聲音，故A錯誤；
B．聞犬吠，知夜歸人，說明聲音傳遞信息，而不是體現聲音傳遞能量，故B錯誤；
C．露的形成是空氣中的水蒸氣遇冷放熱液化，而不是汽化，故C錯誤；
D．組成物質的大量分子永不停息地做無規則運動，又叫做分子的熱運動，與溫度有關，溫度越高，熱運動越劇烈，“花氣襲人”說明分子在做無規則運動，故D正確。故選D。

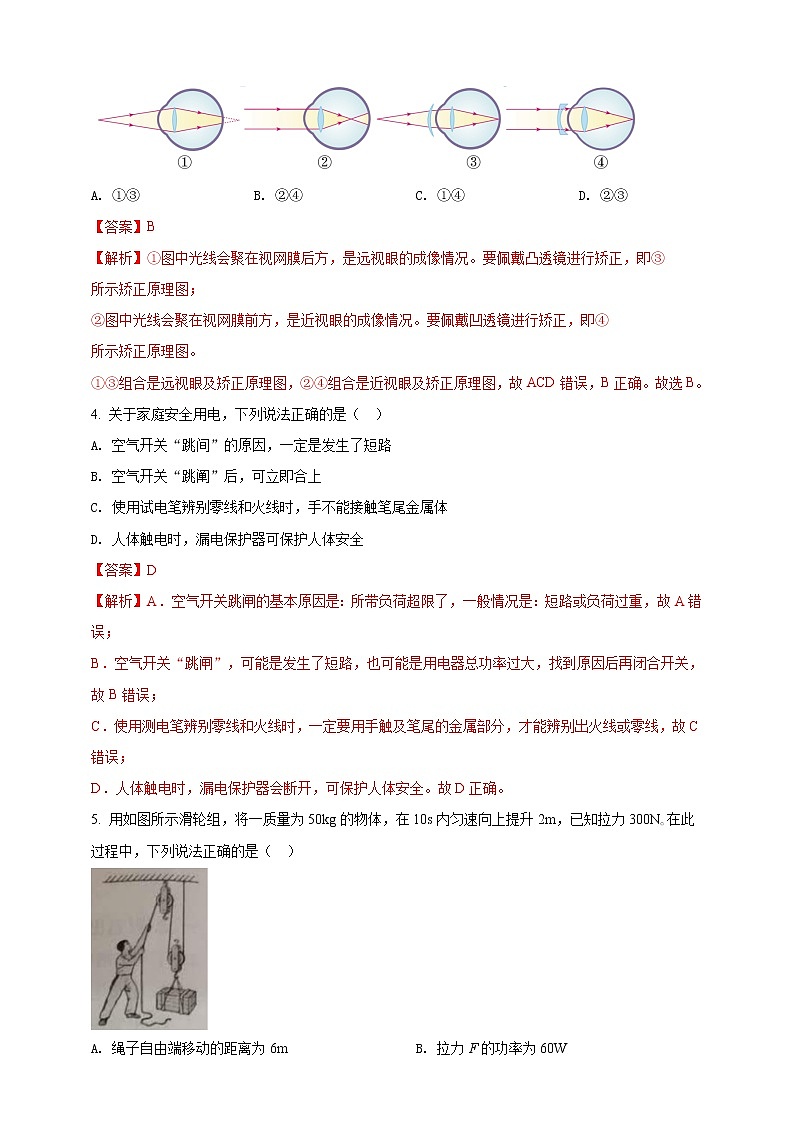

3. 現代生活，智能手機給人們帶來了許多便利，但長時間盯著手機屏幕，容易導致視力下降。如圖所示，關于近視眼及其矯正的原理圖正確的是（ ）
A. ①③B. ②④C. ①④D. ②③
【答案】B
【解析】①圖中光線會聚在視網膜后方，是遠視眼的成像情況。要佩戴凸透鏡進行矯正，即③
所示矯正原理圖；
②圖中光線會聚在視網膜前方，是近視眼的成像情況。要佩戴凹透鏡進行矯正，即④
所示矯正原理圖。
①③組合是遠視眼及矯正原理圖，②④組合是近視眼及矯正原理圖，故ACD錯誤，B正確。故選B。
4. 關于家庭安全用電，下列說法正確的是（ ）
A. 空氣開關“跳間”的原因，一定是發生了短路
B. 空氣開關“跳闡”后，可立即合上
C. 使用試電筆辨別零線和火線時，手不能接觸筆尾金屬體
D. 人體觸電時，漏電保護器可保護人體安全
【答案】D
【解析】A．空氣開關跳閘的基本原因是：所帶負荷超限了，一般情況是：短路或負荷過重，故A錯誤；
B．空氣開關“跳閘”，可能是發生了短路，也可能是用電器總功率過大，找到原因后再閉合開關，故B錯誤；
C．使用測電筆辨別零線和火線時，一定要用手觸及筆尾的金屬部分，才能辨別出火線或零線，故C錯誤；
D．人體觸電時，漏電保護器會斷開，可保護人體安全。故D正確。

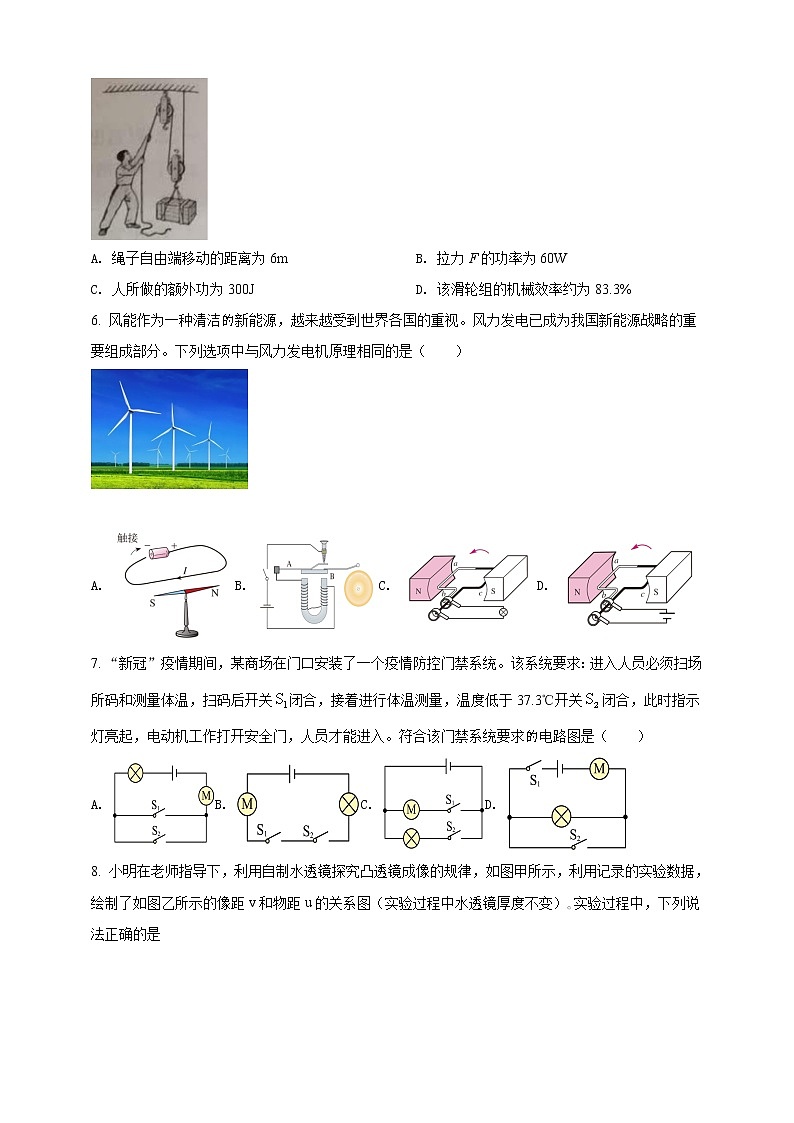

5. 用如圖所示滑輪組，將一質量為50kg的物體，在10s內勻速向上提升2m，已知拉力300N?在此過程中，下列說法正確的是（ ）
A. 繩子自由端移動的距離為6mB. 拉力F的功率為60W

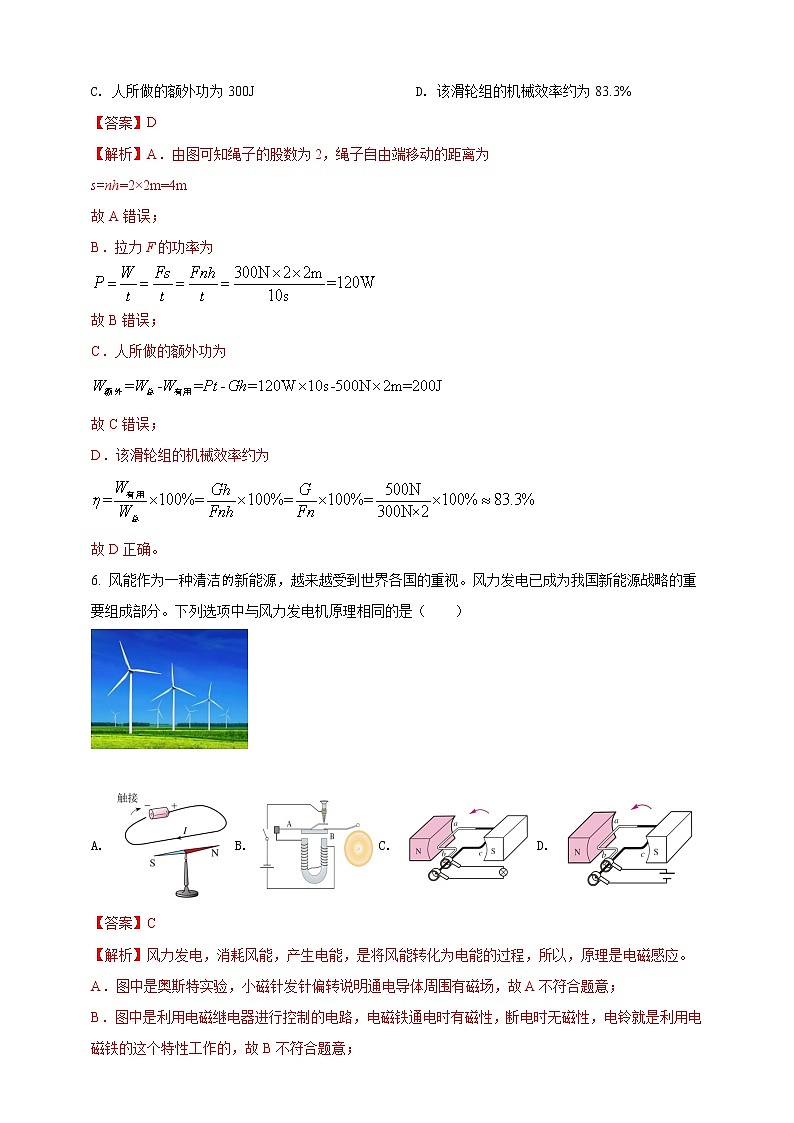

C. 人所做的額外功為300JD. 該滑輪組的機械效率約為83.3%
【答案】D
【解析】A．由圖可知繩子的股數為2，繩子自由端移動的距離為
s=nh=2×2m=4m
故A錯誤；
B．拉力F的功率為
故B錯誤；
C．人所做的額外功為
故C錯誤；
D．該滑輪組的機械效率約為
故D正確。
6. 風能作為一種清潔新能源，越來越受到世界各國的重視。風力發電已成為我國新能源戰略的重要組成部分。下列選項中與風力發電機原理相同的是（ ）
A. B. C. D.
【答案】C
【解析】風力發電，消耗風能，產生電能，是將風能轉化為電能的過程，所以，原理是電磁感應。
A．圖中是奧斯特實驗，小磁針發針偏轉說明通電導體周圍有磁場，故A不符合題意；
B．圖中是利用電磁繼電器進行控制的電路，電磁鐵通電時有磁性，斷電時無磁性，電鈴就是利用電磁鐵的這個特性工作的，故B不符合題意；
C．當圖中線圈在磁場中做切割磁感線運動時，燈泡會發光，這是電磁感應，與發電機的原理相同，故C符合題意；
D．圖中開關閉合后，電路中有電流，通電導體受到磁場力作用發生運動，即是電動機的制作原理，故D不符合題意。故選C。
7. “新冠”疫情期間，某商場在門口安裝了一個疫情防控門禁系統。該系統要求：進入人員必須掃場所碼和測量體溫，掃碼后開關閉合，接著進行體溫測量，溫度低于37.3℃開關閉合，此時指示燈亮起，電動機工作打開安全門，人員才能進入。符合該門禁系統要求電路圖是（ ）
A. B. C. D.
【答案】B
【解析】根據題意知道，當滿足掃碼后開關閉合，和體溫低于37.3℃兩個條件時，指示才燈亮起，電動機工作打開安全門，人員才能進入，說明兩個開關必須都閉合才可以，打開安全門，即兩個開關是串聯關系，故B符合題意。故選B。

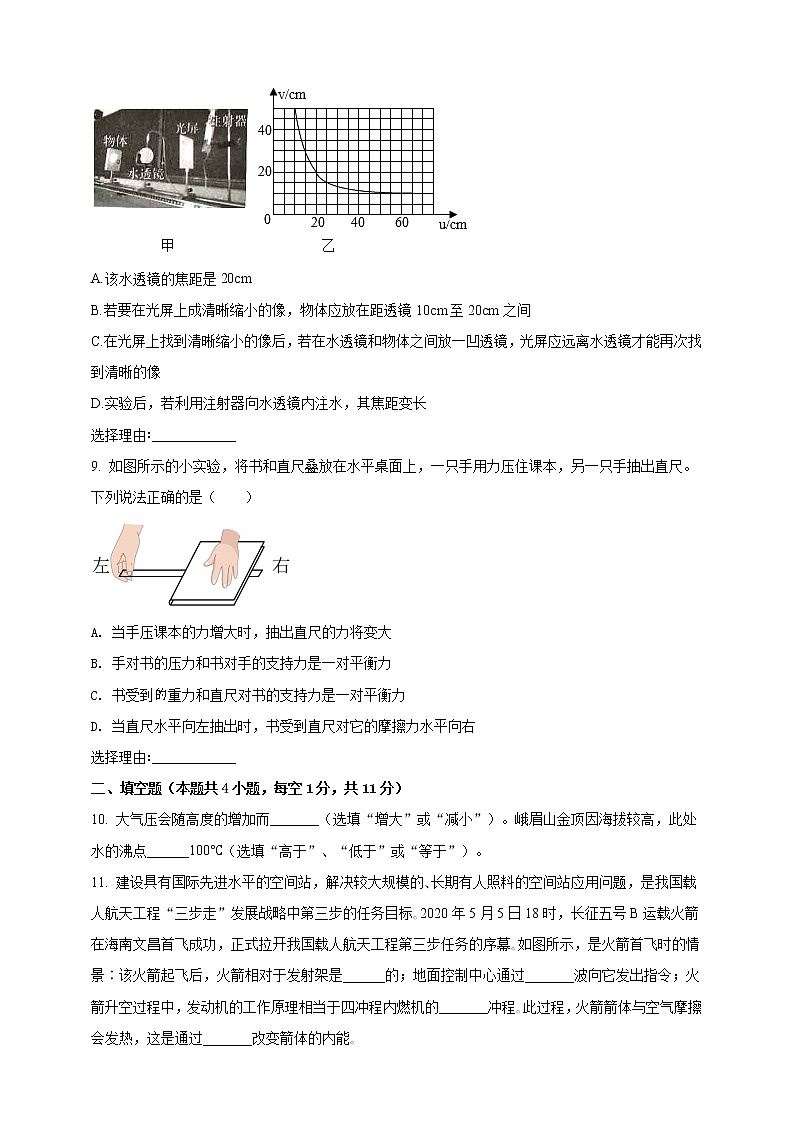

8. 小明在老師指導下，利用自制水透鏡探究凸透鏡成像的規律，如圖甲所示，利用記錄的實驗數據，繪制了如圖乙所示的像距v和物距u的關系圖（實驗過程中水透鏡厚度不變）?實驗過程中，下列說法正確的是
A.該水透鏡的焦距是20cm
B.若要在光屏上成清晰縮小的像，物體應放在距透鏡10cm至20cm之間
C.在光屏上找到清晰縮小的像后，若在水透鏡和物體之間放一凹透鏡，光屏應遠離水透鏡才能再次找到清晰的像
D.實驗后，若利用注射器向水透鏡內注水，其焦距變長
選擇理由∶____________
【答案】C；理由：在水透鏡前加一凹透鏡，對光線有發散作用，所成的像遠離水透鏡，故應遠離水透鏡太能再次找到清晰的像，故選C。
【解析】A．由圖乙可知v=u=20cm時，u=2f=20cm，則f=10cm，故A錯誤；
B．水透鏡f=10cm，若要成清晰縮小的像，應將物體放到2f以外，距透鏡的距離大于20cm，故B錯誤；
C．在水透鏡前加一凹透鏡，對光線有發散作用，所成的像遠離水透鏡，故應遠離水透鏡才能再次找到清晰的像，故C正確，故選C；
D．用注射器向水透鏡內注水，透鏡會聚能力變強，焦距變短，故D錯誤。
9. 如圖所示的小實驗，將書和直尺疊放在水平桌面上，一只手用力壓住課本，另一只手抽出直尺。下列說法正確的是（ ）
A. 當手壓課本的力增大時，抽出直尺的力將變大
B. 手對書的壓力和書對手的支持力是一對平衡力
C. 書受到重力和直尺對書的支持力是一對平衡力
D. 當直尺水平向左抽出時，書受到直尺對它的摩擦力水平向右
選擇理由∶____________
【答案】A 當手壓課本的力增大時，直尺與課本間的摩擦力會變大，抽出直尺的力將變大。
【解析】A．當手壓課本的力增大時，直尺與課本間的摩擦力會變大，抽出直尺的力將變大，故A正確；
B．手對書的壓力和書對手的支持力大小相等，方向相反，作用在同一直線上，作用在兩個物體上，是一對相互作用力，故B錯誤；
C．書受到的重力和直尺對書的支持力大小不相等，不是一對平衡力，故C錯誤；
D．當直尺水平向左抽出時，書相對于直尺向右運動，書受到直尺對它的摩擦力水平向左，故D錯誤。
故選A。
二、填空題（本題共4小題，每空1分，共11分）
10. 大氣壓會隨高度的增加而_______（選填“增大”或“減小”）。峨眉山金頂因海拔較高，此處水的沸點______100℃（選填“高于”、“低于”或“等于”）。
【答案】 減小 低于
【解析】大氣壓會隨高度的增加，越變越稀薄，大氣壓越變越小，水的沸點越變越低，故大氣壓會隨高度的增加而減小。
在標準大氣壓下，水的沸點為100℃，峨眉山金頂因海拔較高，水的沸點低于100℃。
11. 建設具有國際先進水平的空間站，解決較大規模的?長期有人照料的空間站應用問題，是我國載人航天工程“三步走”發展戰略中第三步的任務目標?2020年5月5日18時，長征五號B運載火箭在海南文昌首飛成功，正式拉開我國載人航天工程第三步任務的序幕?如圖所示，是火箭首飛時的情景∶該火箭起飛后，火箭相對于發射架是______的；地面控制中心通過_______波向它發出指令；火箭升空過程中，發動機的工作原理相當于四沖程內燃機的_______沖程?此過程，火箭箭體與空氣摩擦?xí)l(fā)熱，這是通過_______改變箭體的內能?
【答案】 (1) 運動 (2)電磁 (3)做功 (4)做功
【解析】火箭起飛后，火箭與發射架之間的位置發生變化，故火箭相對于發射架是運動的。
電磁波可以傳遞信息，地面控制中心通過電磁波向它發出指令。
火箭是利用自身攜帶的燃料（推進劑），在發動機中燃燒產生高溫高壓的燃?xì)?，故火箭發動機的工作原理相當于四沖程內燃機的做功沖程。
火箭箭體與空氣摩擦?xí)l(fā)熱，這是通過做功改變箭體的內能?
12. 小朋友在玩電動玩具車時，如果用手將其按住，不讓車輪轉動，很容易燒壞電動機，這是因?yàn)殡妱訖C(jī)線圈的電阻_______（選填“很大”或“很小”），此時通過電動機線圈的電流會_______（選填“很大”或“很小”），根據_______知，短時間內會在線圈中產生大量的熱，從而將線圈燒壞?
【答案】 (1)很小 (2)很大 (3)焦耳定律Q=I2Rt
【解析】因?yàn)殡妱訖C(jī)線圈是由銅線繞制而成的，電阻很小。
由歐姆定律可知，此時通過電動機線圈電流會很大。
根據焦耳定律Q=I2Rt知，短時間內會在線圈中產生大量的熱，從而將線圈燒壞?
13. 在“探究電流與電壓的關系”的實驗中，某同學根據實驗數據分別畫出了電阻R1和R2的I-U圖像如圖所示，則R1與R2的阻值之比為____，完成實驗后分析數據可以得出：在電阻一定時，電流與電壓成_____比。
【答案】 1：2 正
【解析】由圖可知，電阻R1兩端的電壓為6V時，通過的電流為0.6A，R1的電阻值
由圖可知，電阻R2兩端的電壓為6V時，通過的電流為0.3A，R2的電阻值
R1與R2的阻值之比為
由圖像可以看出兩個電阻的圖像都是正比例函數，即電流與電壓的比值不變，故分析數據可以得出：在電阻一定時，電流與電壓成正比。
三、簡答題（本題共3小題，共10分）
14. （3分）寧夏中衛地區氣候干燥，晝夜溫差很大，當?shù)靥禺a(chǎn)壓砂瓜，被稱為“石頭縫里長出的西瓜”，如圖所示?每到種植季節，瓜農們把發了芽的西瓜種子種到覆蓋了砂石的土壤中，這樣可以利用砂石有效蓄水和保溫，保證芽苗在深夜不會被凍傷?請你根據以上材料所給信息，利用比熱容知識分析：為什么瓜農在土壤上覆蓋砂石后，能起到保溫作用？
【答案】見解析
【解析】砂石覆蓋后，白天可以減少水分的蒸發，晚上可以凝聚水汽滲入土壤，保證土壤的含水量。因水的比熱容較大，吸放熱能力強，白天土壤中的水分吸收熱量，晚上放出熱量，控制土壤溫度，能防止芽苗在深夜不被凍傷。
15.（3分）夏天，冰淇淋從冰箱取出來后不久，其包裝紙表面會變濕，這是為什么？把裝水的玻璃瓶密封后放入冰箱的冷凍段時間。玻璃容易破裂，這又是為什么？請用學過的物理知識解釋這兩個現象。
【答案】（1）夏天，冰淇淋從冰箱取出來后不久，其包裝紙表面會變濕，是空氣中的水蒸氣遇到溫度低的冰淇淋包裝紙，在其表面液化為小水滴。
（2）把裝水的玻璃瓶密封后放入冰箱的冷凍段時間，玻璃容易破裂，是由于水凝固后體積變大，將玻璃漲破。
【解析】（1）物質由氣態直接變?yōu)楣虘B(tài)叫凝華，物質由固態直接變?yōu)闅鈶B(tài)叫升華；由氣態變?yōu)橐簯B(tài)叫液化，由液態變?yōu)闅鈶B(tài)叫汽化；由固態變?yōu)橐簯B(tài)叫熔化，由液態變?yōu)楣虘B(tài)叫凝固。
（2）水凝固后，質量不變，密度變小，體積變大。
16.（4分）深圳地區經常會有臺風(如圖所示)，市政府要求居民將簡易房的屋頂加固，請你對這一要求進行合理解釋。
【答案】刮臺風時，由于屋頂上凸，相同時間內，屋頂上方空氣經過的路程長，流速大，壓強就小，相對而言屋內空氣流速小，壓強大，所以屋頂受到的向上的壓力大于向下的壓力，很容易被向上掀起，因此要進行加固。
【解析】利用流體流速與壓強的關系分析屋頂上方空氣流速大，壓強小，屋子內房頂?shù)臍怏w流速小，壓強大。再結合壓強公式P=F/S得出房頂內外受到壓力的大小。這樣采取一些措施就不難了。
五、計算題（本題共2小題，每小題各9分，共18分）
17. 如圖所示為某款電熱水龍頭電路圖，a、b、c、d為四個固定觸點，繞O點轉動的扇形金屬觸片P可同時接觸兩個觸點。觸片P置于不同位置時，有冷水、溫水和熱水三種狀態，正常工作時出溫水的電功率為1100W，出熱水的電功率為2200W。
（1）求出溫水時電路中的電流；
（2）求出熱水時2分鐘內消耗的電能；
（3）若水龍頭只能出冷水和溫水，電路可能存在的故障。（寫出一條即可）

【答案】（1）5A；（2）264000J；（3）電阻R2斷路了
【解析】（1）根據公式P=UI可知，出溫水時電路中的電流為
（2）根據電能公式W=Pt可知，出熱水2分鐘消耗的電能為
W=P熱t(yī)=2200W×2×60s=264000J
（3）根據題意可知，當金屬觸片P接c、d時，R1 、R2并聯接入電路時，此時電路的總電阻最小，電流電流最大，出熱水；當金屬觸片P接b、c時， R1單獨接入電路，此時電路電阻大，電流小，出溫水，當金屬觸片P接a、b時，電路處于斷開狀態時，出的是冷水，所以若水龍頭只能出冷水和溫水，那么可能是電阻R2斷路了。
答：（1）求出溫水時電路中電流為5A；
（2）求出熱水時2分鐘內消耗的電能為264000J；
（3）若水龍頭只能出冷水和溫水，電路可能存在的故障電阻R2斷路了。
18. 巴陵廣場是市民休閑的好去處，廣場上有座關于后羿斬巴蛇的雕像，高約16m，質量為2×106kg。小明從家里出發，以1m/s的速度散步去廣場，600s后到達。
（1）求小明從家到廣場經過的路程；
（2）求雕像所受的重力大??；
（3）小明估測雕像與水平地面的接觸面積約為100m2，求雕像對地面的壓強。
【答案】（1）600m；（2）2×107N；（3）2×105Pa。
【解析】（1）小明的速度為1m/s，運動時間為600s，所以從家到廣場經過的路程為
s=vt=1m/s×600s=600m
（2）雕像的質量m=2×106kg，所受重力為
G=mg=2×106kg×10N/kg=2×107N
（3）雕像與水平地面的接觸面積S=100m2，雕像對地面的壓力為
F=G=2×107N
所以雕像對地面的壓強約為
四、實驗探究題（本題共4小題，共22分）
19. （4分）在研究“阻力對物體運動的影響”實驗中，可供使用的器材有斜面、木板、棉布、毛巾、天平和小車。
（1）在上述器材中，不需要用到的器材有______。
（2）固定斜面，分別將小車從斜面上______（填“同一”或“不同”）高度由靜止釋放。
（3）如圖描述了先后兩次實驗中所呈現的現象，根據實驗現象可作出如下科學推理：若沒有阻力，則運動的小車將在水平面上______（填“靜止”或“勻速直線運動”）。伽利略運用“實驗+科學推理”的方法，揭示了一切物體都具有保持原來運動狀態不變的性質。
（4）設實驗中運動的小車在棉布上克服阻力做功為W1，在木板上克服阻力做功為W2，則W1______W2（填“大于”“等于”或“小于”）。
【答案】 （1）天平 （2）同一 （3）勻速直線運動 （4）等于
【解析】（1）本實驗通過比較小車在水平面上運動的距離的大小來比較阻力對物體運動的影響，不需要測量物體的質量，所以天平不需要。
（2）要研究小車在水平面上滑行的距離，必須控制小車的初速度相同，即讓小車從斜面的同一高度滑下。
（3）由圖可知，小車在棉布表面上滑行的距離較近，在水平木板表面滑行的距離較遠，說明小車受到的阻力越小，運動的距離越遠，進一步推理可得：若沒有阻力，運動小車的運動狀態不變，即做勻速直線運動。
（4）因小車達到水平面時初速度相同，則小車最初的動能相同，最終速度為，小車的動能全部轉化為內能，減小的動能等于克服阻力做的功，所以，小車在棉布上克服阻力做功和在木板上克服阻力做功相等，即
20. （5分）在“探究平面鏡成像的特點”實驗中：
（1）實驗器材：帶底座的玻璃板、白紙、兩支外形相同的蠟燭A和B、火柴、筆、光屏，為完成實驗還需要什么器材？_____
（2）選用玻璃板代替平面鏡進行實驗的目的是什么？_____
（3）如圖所示，在豎直的玻璃板一側放置點燃的蠟燭A，拿未點燃的蠟燭B在玻璃板另一側移動，直到看上去它與蠟燭A的像完全重合。蠟燭B與A的像完全重合說明了什么？_____
（4）移去蠟燭B，在其原來位置上放置一塊光屏，光屏上能否呈現蠟燭A的像？_____這個現象說明了什么？_____
【答案】（1）刻度尺 （2） 便于確定像的位置 （3）像與物的大小相等 （4）不能 平面鏡所成的像是虛像
【解析】（1）本實驗中刻度尺的作用是測量像與物到平面鏡的距離，所以還需要刻度尺。
（2）透明的玻璃板代替平面鏡，是因?yàn)椴ＡО迨峭该鞯模谟^察蠟燭A的像時，同時也可以觀察到玻璃板另一側的蠟燭B，從而便于確定像的位置。
（3）蠟燭A和B是完全相同的，所以當蠟燭B與A的像完全重合，說明像與物的大小相等。
（4）平面鏡所成的像是虛像，所以不會出現在光屏上。
21. （9分）小華做測量定值電阻Rx阻值的實驗，現有器材：待測電阻Rx、兩節干電池、電壓表、電流表、滑動變阻器、開關、導線若干。
（1）請按圖甲所示的電路圖，以筆畫線代替導線，將圖乙中的電路連接完整；
（2）連接電路時，開關斷開，并將滑動變阻器滑片置于阻值 ___________處；
（3）正確連接電路，閉合開關，發現無論怎樣移動滑片P，電流表都沒有示數，而電壓表示數接近3V，則故障可能是 ___________（選填標號）；
A．滑動變阻器斷路
B．Rx斷路
C．Rx短路
（4）排除故障后，當電壓表示數為1.3V時，電流表示數如圖丙所示，則通過Rx的電流大小為 ___________A，它的阻值是 ___________Ω；
（5）本實驗要多次測量取平均值，目的是 ___________；
（6）小華對實驗進行進一步拓展，利用電源（電壓未知但恒定不變）、阻值為R0的定值電阻、電流表、開關等器材，設計了如圖丁所示的電路也能測出Rx的阻值，請你完成下列實驗步驟：
①按電路圖正確連接電路，閉合開關S，斷開開關S1，讀出電流表示數I1；
②___________，讀出電流表示數I2；
③根據實驗數據，計算出待測電阻Rx=___________。（用R0、I1、I2表示）
【答案】 （1） （2）最大 （3）B （4）0.26 5 （5）減小誤差 （6）再閉合開關S1
【解析】（1）滑動變阻器要采取“一上一下”的連接方式，與待測電阻串聯，如圖
（2）為保護電路，連接電路時，開關斷開，并將滑動變阻器滑片置于阻值最大處。
（3）A．若滑動變阻器斷路，電路斷路，電流表、電壓表都無示數，故A不符合題意；
B．電流表示數沒有，說明電路斷開，電壓表示數接近電源電壓，說明電壓表、電流表、滑動變阻器、開關與電源兩極連通，所以電路故障可能是定值電阻斷路，故B符合題意；
C．若Rx短路，電壓表與Rx并聯，電壓表無示數，電流表有示數，故C不符合題意。
故選B。
（4）由圖知，電流表量程為，分度值為0.02A，讀數為0.26A。
則待測電阻
（5）為了使結果更加準確，應多測幾組電流、電壓值，計算出多組Rx的值，然后求平均值，這樣可以減小誤差。
（6）①按電路圖正確連接電路，閉合開關S，斷開開關S1，讀出電流表示數I1，此時電阻R0兩端的電壓即為電源電壓
②再閉合開關S1，電阻R0、Rx并聯，讀出電流表示數為電路總電流，因?yàn)殡娫措妷翰蛔?，所以流過電阻R0電流不變，根據并聯電路電流特點，流過電阻Rx的電流
③電阻Rx的值
22. （4分）在“探究杠桿的平衡條件”的實驗中：
（1）不掛鉤碼時，調節螺母，使杠桿在___________位置平衡；
（2）如圖甲所示，在A點掛3個鉤碼，在B點掛___________個鉤碼，使杠桿再次在原位置平衡；
（3）在答題卡的相應位置，畫出A點所受拉力的力臂l；___________
（4）如圖乙所示是《天工開物》記載的踏碓（碓：dui，古代的一種給稻谷去殼的工具。用腳連續踏桿的一端，另一端就會連續起落）。踏碓屬于___________杠桿。
【答案】（1）水平 （2）4 （3） （4）費力
【解析】（1）不掛鉤碼時，調節螺母，使杠桿在水平位置平衡，這樣便于在杠桿上直接讀出力臂。
（2）設一個鉤碼的重力為G，杠桿上一格的長度為L，根據杠桿平衡條件，則有
解得n=4
（3）因?yàn)榇藭r杠桿在水平位置平衡，A點的鉤碼對杠桿的拉力豎直向下，與杠桿垂直，所以A點所受拉力的力臂l可直接畫在杠桿上，如圖所示：
（4）踏碓在使用的過程中，動力臂小于阻力臂，為費力杠桿。
