    這是一份2023年初中學業水平考試一模精品物理試卷(天津市專用)(原卷版+解析版),文件包含2023年初中學業水平考試一模精品物理試卷天津市專用解析版doc、2023年初中學業水平考試一模精品物理試卷天津市專用原卷版doc等2份試卷配套教學資源,其中試卷共25頁, 歡迎下載使用。

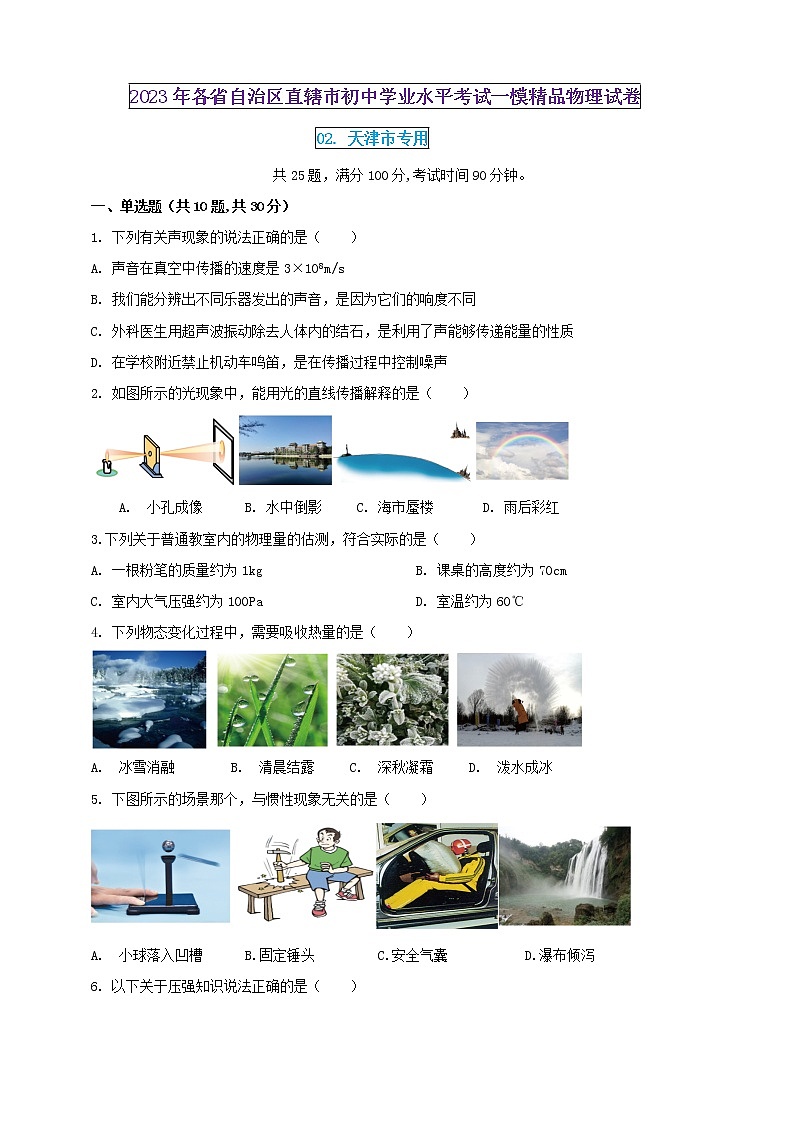

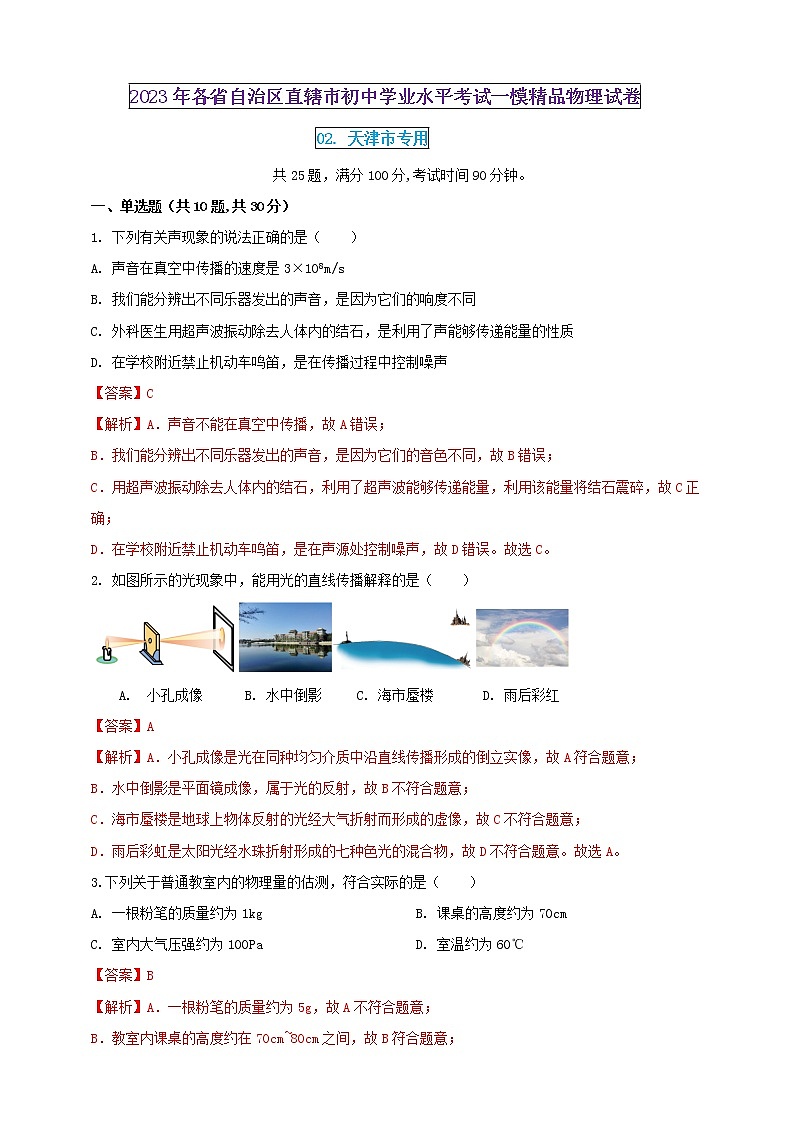

    共25題,滿分100分,考試時間90分鐘。
    一、單選題(共10題,共30分)
    1. 下列有關聲現象的說法正確的是( )
    A. 聲音在真空中傳播的速度是3×108m/s
    B. 我們能分辨出不同樂器發出的聲音,是因為它們的響度不同
    C. 外科醫生用超聲波振動除去人體內的結石,是利用了聲能夠傳遞能量的性質
    D. 在學校附近禁止機動車鳴笛,是在傳播過程中控制噪聲
    【答案】C
    【解析】A.聲音不能在真空中傳播,故A錯誤;
    B.我們能分辨出不同樂器發出的聲音,是因為它們的音色不同,故B錯誤;
    C.用超聲波振動除去人體內的結石,利用了超聲波能夠傳遞能量,利用該能量將結石震碎,故C正確;
    D.在學校附近禁止機動車鳴笛,是在聲源處控制噪聲,故D錯誤。故選C。
    2. 如圖所示的光現象中,能用光的直線傳播解釋的是( )
    A. 小孔成像 B. 水中倒影 C. 海市蜃樓 D. 雨后彩紅
    【答案】A
    【解析】A.小孔成像是光在同種均勻介質中沿直線傳播形成的倒立實像,故A符合題意;
    B.水中倒影是平面鏡成像,屬于光的反射,故B不符合題意;
    C.海市蜃樓是地球上物體反射的光經大氣折射而形成的虛像,故C不符合題意;
    D.雨后彩虹是太陽光經水珠折射形成的七種色光的混合物,故D不符合題意。故選A。
    3.下列關于普通教室內的物理量的估測,符合實際的是( )
    A. 一根粉筆的質量約為1kgB. 課桌的高度約為70cm
    C. 室內大氣壓強約為100PaD. 室溫約為60℃
    【答案】B
    【解析】A.一根粉筆的質量約為5g,故A不符合題意;
    B.教室內課桌的高度約在70cm~80cm之間,故B符合題意;

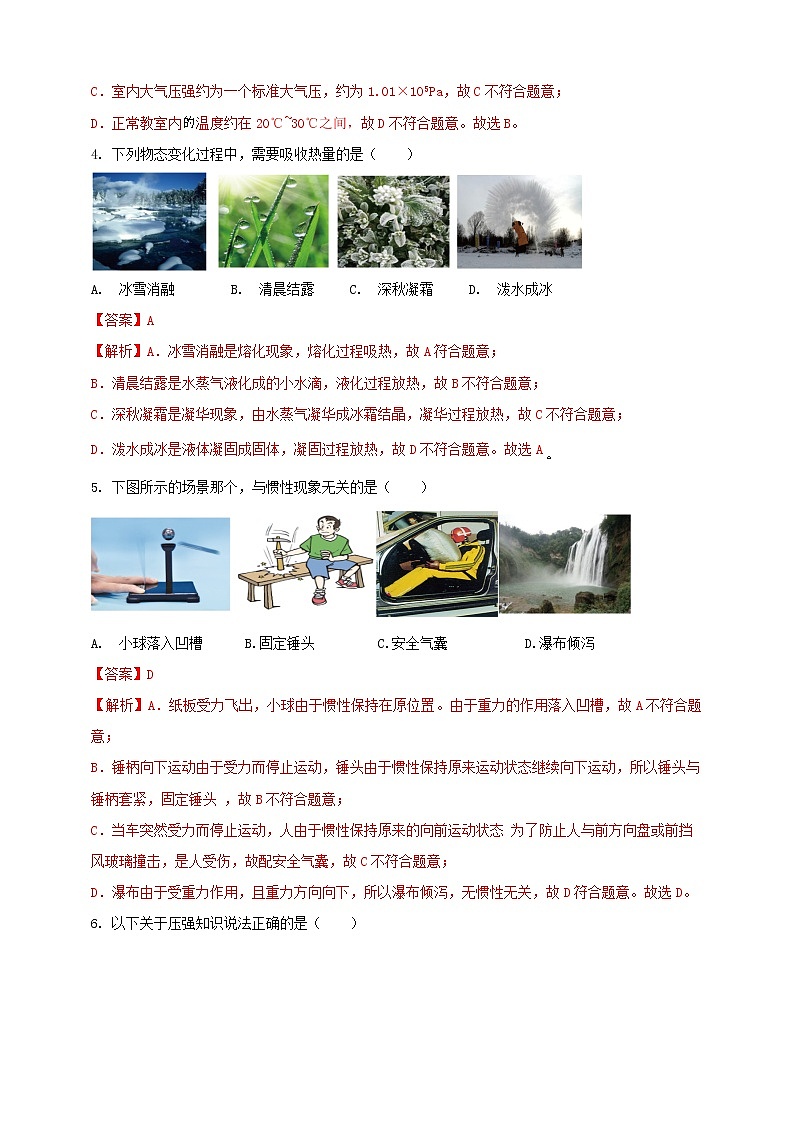

    C.室內大氣壓強約為一個標準大氣壓,約為1.01×105Pa,故C不符合題意;
    D.正常教室內溫度約在20℃~30℃之間,故D不符合題意。故選B。
    4. 下列物態變化過程中,需要吸收熱量的是( )

    A. 冰雪消融 B. 清晨結露 C. 深秋凝霜 D. 潑水成冰
    【答案】A
    【解析】A.冰雪消融是熔化現象,熔化過程吸熱,故A符合題意;
    B.清晨結露是水蒸氣液化成的小水滴,液化過程放熱,故B不符合題意;
    C.深秋凝霜是凝華現象,由水蒸氣凝華成冰霜結晶,凝華過程放熱,故C不符合題意;
    D.潑水成冰是液體凝固成固體,凝固過程放熱,故D不符合題意。故選A
    5. 下圖所示的場景那個,與慣性現象無關的是( )
    A. 小球落入凹槽 B.固定錘頭 C.安全氣囊 D.瀑布傾瀉
    【答案】D
    【解析】A.紙板受力飛出,小球由于慣性保持在原位置。由于重力的作用落入凹槽,故A不符合題意;
    B.錘柄向下運動由于受力而停止運動,錘頭由于慣性保持原來運動狀態繼續向下運動,所以錘頭與錘柄套緊,固定錘頭 ,故B不符合題意;
    C.當車突然受力而停止運動,人由于慣性保持原來的向前運動狀態 為了防止人與前方向盤或前擋風玻璃撞擊,是人受傷,故配安全氣囊,故C不符合題意;
    D.瀑布由于受重力作用,且重力方向向下,所以瀑布傾瀉,無慣性無關,故D符合題意。故選D。

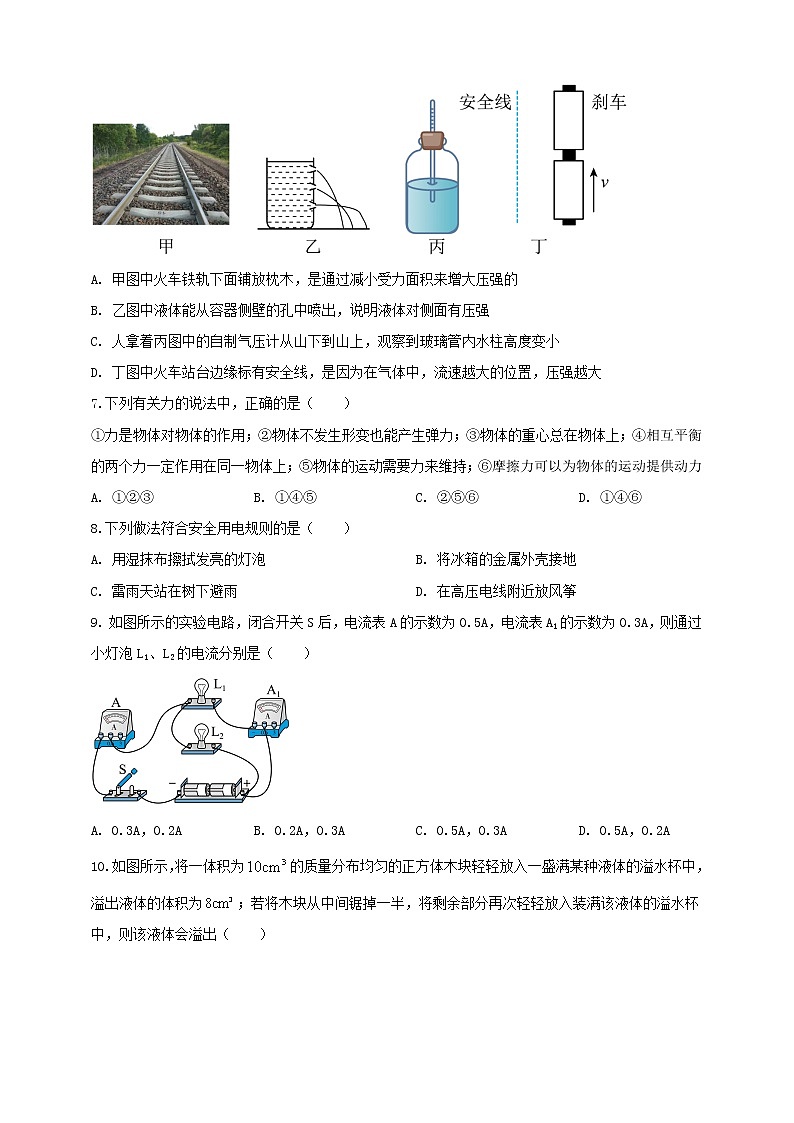

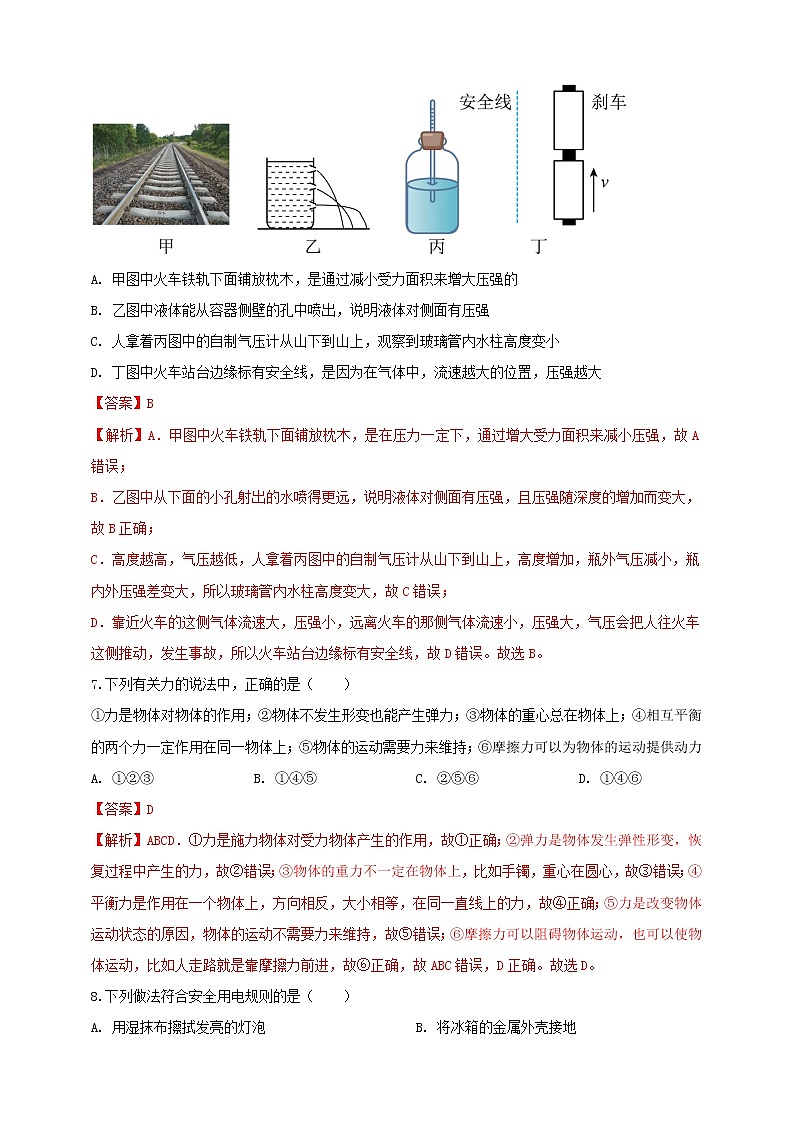

    6. 以下關于壓強知識說法正確的是( )
    A. 甲圖中火車鐵軌下面鋪放枕木,是通過減小受力面積來增大壓強的
    B. 乙圖中液體能從容器側壁的孔中噴出,說明液體對側面有壓強
    C. 人拿著丙圖中的自制氣壓計從山下到山上,觀察到玻璃管內水柱高度變小
    D. 丁圖中火車站臺邊緣標有安全線,是因為在氣體中,流速越大的位置,壓強越大
    【答案】B
    【解析】A.甲圖中火車鐵軌下面鋪放枕木,是在壓力一定下,通過增大受力面積來減小壓強,故A錯誤;
    B.乙圖中從下面的小孔射出的水噴得更遠,說明液體對側面有壓強,且壓強隨深度的增加而變大,故B正確;
    C.高度越高,氣壓越低,人拿著丙圖中的自制氣壓計從山下到山上,高度增加,瓶外氣壓減小,瓶內外壓強差變大,所以玻璃管內水柱高度變大,故C錯誤;
    D.靠近火車的這側氣體流速大,壓強小,遠離火車的那側氣體流速小,壓強大,氣壓會把人往火車這側推動,發生事故,所以火車站臺邊緣標有安全線,故D錯誤。故選B。
    7.下列有關力的說法中,正確的是( )
    ①力是物體對物體的作用;②物體不發生形變也能產生彈力;③物體的重心總在物體上;④相互平衡的兩個力一定作用在同一物體上;⑤物體的運動需要力來維持;⑥摩擦力可以為物體的運動提供動力
    A. ①②③B. ①④⑤C. ②⑤⑥D(zhuǎn). ①④⑥
    【答案】D
    【解析】ABCD.①力是施力物體對受力物體產生的作用,故①正確;②彈力是物體發生彈性形變,恢復過程中產生的力,故②錯誤;③物體的重力不一定在物體上,比如手鐲,重心在圓心,故③錯誤;④平衡力是作用在一個物體上,方向相反,大小相等,在同一直線上的力,故④正確;⑤力是改變物體運動狀態的原因,物體的運動不需要力來維持,故⑤錯誤;⑥摩擦力可以阻礙物體運動,也可以使物體運動,比如人走路就是靠摩擦力前進,故⑥正確,故ABC錯誤,D正確。故選D。
    8.下列做法符合安全用電規則的是( )
    A. 用濕抹布擦拭發亮的燈泡B. 將冰箱的金屬外殼接地
    C. 雷雨天站在樹下避雨D. 在高壓電線附近放風箏
    【答案】B
    【解析】A.用濕抹布擦拭發亮的燈泡,會發生觸電事故,不符合用電安全,故A不符合題意;
    B.將冰箱的金屬外殼接地,避免人觸碰到外殼而出現了觸電事故,故B符合題意;
    C.雷雨天不能站在樹下避雨,故C不符合題意;
    D.不能在高壓電線附近放風箏,不靠近高壓帶電體,不接觸低壓帶電體,故D不符合題意。故選B。
    9. 如圖所示的實驗電路,閉合開關S后,電流表A的示數為0.5A,電流表A1的示數為0.3A,則通過小燈泡L1、L2的電流分別是( )
    A. 0.3A,0.2AB. 0.2A,0.3AC. 0.5A,0.3AD. 0.5A,0.2A
    【答案】A
    【解析】由圖中可知,小燈泡L1與L2并聯,電流表A測干路電流,電流表A1測流過燈泡L1的電流,由題意可知,電流表A的示數為I=0.5A,即干路電流為0.5A,電流表A1的示數為I1=0.3A,即流過燈泡L1的電流為0.3A,由并聯電路的電流規律可知,流過燈泡L2的支路電流為
    I2=I-I1=0.5A-0.3A=0.2A
    故A符合題意,BCD不符合題意。故選A。

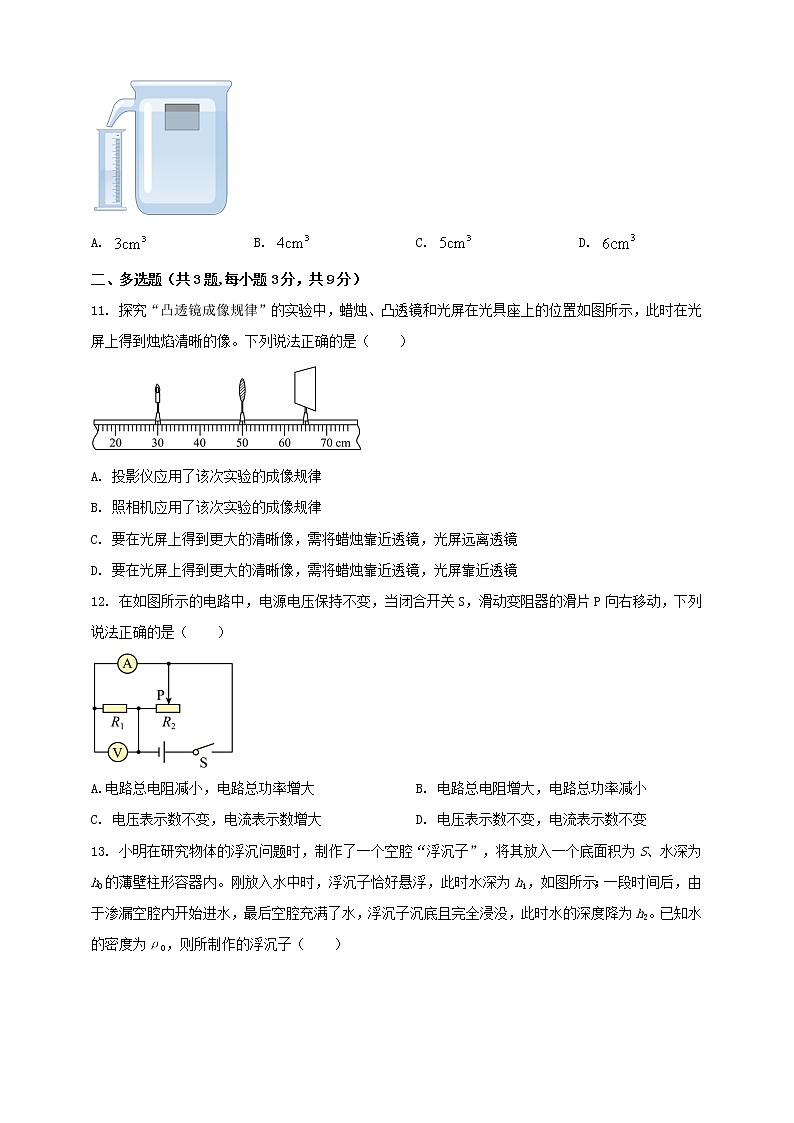

    10. 如圖所示,將一體積為的質量分布均勻的正方體木塊輕輕放入一盛滿某種液體的溢水杯中,溢出液體的體積為;若將木塊從中間鋸掉一半,將剩余部分再次輕輕放入裝滿該液體的溢水杯中,則該液體會溢出( )
    A. B. C. D.
    【答案】B
    【解析】將一體積為的方體木塊放入一盛滿某種液體的溢水杯中,溢出液體的體積為,因為,說明木塊最終在液體中處于漂浮狀態,木塊受力平衡,則此時木塊浮力等于重力大小,即。根據阿基米德原理可得
    得出木塊密度與液體密度關系為
    若將木塊從中間鋸掉一半,密度不變,木塊依然處于漂浮狀態,此時浮力依然等于重力大小
    此時木塊體積變成原來一半,為,則排開液體的體積為
    故ACD不符合題意,B符合題意。故選B。
    二、多選題(共3題,每小題3分,共9分)
    11. 探究“凸透鏡成像規律”的實驗中,蠟燭、凸透鏡和光屏在光具座上的位置如圖所示,此時在光屏上得到燭焰清晰的像。下列說法正確的是( )
    A. 投影儀應用了該次實驗的成像規律
    B. 照相機應用了該次實驗的成像規律
    C. 要在光屏上得到更大的清晰像,需將蠟燭靠近透鏡,光屏遠離透鏡
    D. 要在光屏上得到更大的清晰像,需將蠟燭靠近透鏡,光屏靠近透鏡
    【答案】BC
    【解析】AB.由圖中可知,此時物距大于像距,故由凸透鏡的成像規律可知,此時成倒立、縮小的實像,故照相機應用了該次實驗的成像規律,故A錯誤,B正確;
    CD.要在光屏上得到更大的清晰像,則由“物近像遠像變大”可知,應減小物距,增大像距,即需將蠟燭靠近透鏡,光屏遠離透鏡,故C正確,D錯誤。故選BC。
    12. 在如圖所示的電路中,電源電壓保持不變,當閉合開關S,滑動變阻器的滑片P向右移動,下列說法正確的是( )
    A.電路總電阻減小,電路總功率增大B. 電路總電阻增大,電路總功率減小
    C. 電壓表示數不變,電流表示數增大D. 電壓表示數不變,電流表示數不變
    【答案】BD
    【解析】由電路圖可知,當閉合開關S,R1與R2并聯,電流表測通過R1的電流,電壓表測電源電壓,所以電壓表示數不變;滑動變阻器的滑片P向右移動,R2接入電路的阻值變大,由并聯電路電阻規律,任一支路電阻變大,電路總電阻變大,則滑動變阻器的滑片P向右移動,電路總電阻增大;由可知,在電源電壓一定時,電路總電阻變大,電路總功率變?。徊⒙?lián)電路各支路互不影響,獨立工作,滑動變阻器的滑片P向右移動,R1兩端的電壓和阻值都不變,由可知,通過R1的電流不變,所以電流表示數不變。綜上所述,故AC錯誤,BD正確。
    故選BD。
    13. 小明在研究物體的浮沉問題時,制作了一個空腔“浮沉子”,將其放入一個底面積為S、水深為h0的薄壁柱形容器內。剛放入水中時,浮沉子恰好懸浮,此時水深為h1,如圖所示;一段時間后,由于滲漏空腔內開始進水,最后空腔充滿了水,浮沉子沉底且完全浸沒,此時水的深度降為h2。已知水的密度為ρ0,則所制作的浮沉子( )
    A. 質量為ρ0(h1-h0)SB. 質量為ρ0(h2-h0)S
    C. 材料的密度為D. 材料的密度為
    【答案】AD
    【解析】AB.剛放入水中時,排開水的體積為
    剛放入水中時,浮沉子恰好懸浮,浮力等于浮沉子的重力,等于排開水的重力,故浮子的重力為
    經整理可知
    故A符合題意,B不符合題意;
    CD.一段時間后,空腔充滿了水,浮沉子沉底且完全浸沒,此時水的深度降為h2,則空腔部分的體積為
    實心部分的體積為
    材料的密度為
    故C不符合題意,D符合題意。故選AD。
    三、填空題(本大題共6小題,每小題4分,共24分)
    14. 兩個相同的容器中分別裝入質量相同的甲、乙兩種液體,使用相同的熱源為其加熱,液體溫度與加熱時間的關系如圖所示,若甲、乙兩液體吸收相同的熱量,則______液體升高的溫度較多;兩者比較,______液體更適合作汽車的冷卻劑。
    【答案】 甲 乙
    【解析】由圖像可知,甲、乙兩液體吸收相同的熱量,即加熱相同的時間,甲升高的溫度較多。
    由圖像可知,甲、乙兩液體升高相同的溫度,乙需要吸收更多的熱量,說明乙的比熱容大,乙液體更適合作汽車的冷卻劑。
    15.如圖所示,讓一束白光經過三棱鏡,在三棱鏡后放置一凸透鏡將光屏放在B處時,觀察到色光的顏色是______,光屏先后在A、C兩處時,觀察到的現象有何不同:______。
    【答案】(1) 白色 (2) 光屏上彩色光帶順序相反
    【解析】(1)白光被三棱鏡分解成七種顏色的色光,七種顏色的色光經過凸透鏡在B處復合成白光。
    (2)由圖可知,A處上方光經過B點到達C處的下方,A處下方的光經過B點到達C處的上方,在A、C兩處,光屏上彩色光帶順序相反。
    16. 如圖所示的通電螺線管N極在_______端(選填“A”或“B”)。發電機是利用_______的原理發電的。
    【答案】 B 電磁感應
    【解析】通電螺線管的N、S極判斷應用右手螺旋定則,用右手握住螺線管,使四指彎曲方向與螺線管中電流方向一致,則大拇指所指一端為通電螺線管的N極,圖中電流從螺線管的左端流入,從螺線管的右端流出,根據右手螺旋定則可得通電螺線管N極在B端。
    發電機將機械能轉換成電能是利用電磁感應原理制成的。
    17.如圖甲所示,是小華探究“二力平衡條件”的實驗。
    (1)裝置中使用定滑輪是利用它能夠________的特點。
    (2)當左、右兩盤中的砝碼質量相等時,桌面上的小車處于靜止?fàn)顟B(tài),此時小車受到______對平衡力的作用。
    (3)小車處于靜止后,保持F1與F2的大小不變,將小車扭轉到如圖乙所示的位置,松手后,小車將扭轉回來。這一步驟說明二力平衡時,要滿足二個力在同一直線上的條件。
    【答案】(1)改變力的方向 (2) 兩
    【解析】(1)使用定滑輪的特點是可以改變力的發方向。
    (2)當左、右兩盤中的砝碼質量相等時,繩對小車在水平方向的拉力相等,桌面上的小車處于靜止?fàn)顟B(tài),說明此時小車受到重力和桌面的支持力、水平方向兩個力,小車受到兩對平衡力的作用。
    (3)小車處于靜止后,保持F1與F2的大小不變,將小車扭轉到如圖乙所示的位置,松手后,小車將扭轉回來。這一步驟說明二力平衡時,要滿足二個力在同一直線上的條件。
    18. 如圖所示,一個底面積為800cm2的薄壁圓柱形容器中裝有某種液體,將一邊長為10cm的正方體木塊輕放入該容器中,木塊靜止時露出液面的高度為2cm,液體對容器底部的壓強變化了80Pa。則該木塊底部受到的液體壓強為______Pa,木塊受到的浮力為______N。
    【答案】 640 6.4
    【解析】木塊靜止時露出液面的高度為2cm,則木開排開液體的體積
    則液面升高的高度為
    則該液體的密度
    則該木塊底部受到的液體壓強為
    木塊受到的浮力為
    19. 小麗仔觀察了自己家的電能表,參數如圖所示。她讓家中某個用電器單獨工作3min,發現電能表的轉盤轉過90轉,則此用電器消耗的電能是_______kW?h,此用電器的電功率是______W。
    【答案】 0.025 500
    【解析】電能表的轉盤轉過90轉,則此用電器消耗的電能
    此用電器消耗的電能為0.025kW?h。
    此用電器電功率
    此用電器的電功率是500W。
    四、綜合題(共6題,共37分)
    20. (6分)為了實現節能減排,我市很多出租車都換成了燃?xì)馄?。一輛出租車氣罐中充有的壓縮天然氣,天然氣的熱值為,若天然氣完全燃燒后產生的熱量有30%用于出租車牽引力做功,出租車行駛過程中受到的平均阻力為。求:
    (1)出租車氣罐中的天然氣完全燃燒后產生的熱量Q;
    (2)氣罐中天然氣完全燃燒后出租車能勻速行駛的路程s。
    【答案】(1);(2)
    【解析】(1)由題意可知,根據公式
    可得,出租車氣罐中的天然氣完全燃燒后產生的熱量
    (2)因為出租車在公路上做勻速直線運動,所以
    牽引力做功所消耗的能量為
    根據公式
    可得,氣罐中天然氣完全燃燒后出租車能勻速行駛的路程
    答:(1)出租車氣罐中的天然氣完全燃燒后產生的熱量Q為;
    (2)氣罐中天然氣完全燃燒后出租車能勻速行駛的路程s為。
    21.(6分)如圖所示的電路,電源電壓保持不變,電阻R1、R2分別為20Ω和30Ω,只閉合開關S1時,電流表的示數為0.3A,求:
    (1)電源電壓;
    (2)S1、S2均閉合時,電流表的示數。
    【答案】見解析。
    【解析】(1)電源電壓為

    答:電源電壓6V;
    (2)此時兩電阻并聯,流過R2電流為

    電流表的示數
    答:S1、S2均閉合時,電流表的示數0.5A。
    22.(5分)如圖所示是小芳同學探究“阿基米德原理”的實驗,其中桶A為圓柱形。
    (1)如圖甲、乙所示,小沿同學用彈簧測力計分別測出了空桶A、B的重力,則B桶重______N;
    (2)如圖丙所示,將空桶A輕放入盛滿水的溢水杯中,用桶B接住溢出的水,則空桶A受到的浮力為______N;
    (3)接著小芳同學往桶A中加入沙子進行實驗,得到4組數據,表格如下,其中有明顯錯誤的是第______次,實驗中,隨著加入沙子越多,桶浸入水中就越______(選填“深”或“淺”);
    (4)分析以上探究過程可以得到的結論是:浸在液體中的物體受到向上的浮力,浮力大小等于該物體______;
    (5)小芳同學進一步探究,她將裝有適量沙子的桶A分別放入水中和另一未知液體中,桶A浸入水中的深度為h1,浸入另一液體中的深度為h2,設水的密度為ρ水,則另一液體的密度表達式為________(用題中所給和所測物理量的字母表示)。
    【答案】1.6 2.0 3 深 排開的液體受到的重力
    【解析】(1)從圖乙可以看到,彈簧測力計的量程是0~5N,分度值是0.2N,指針指在刻度1往下第3個刻度,則它的讀數是1.6N,則B桶重1.6N。
    (2)觀察圖丙,根據阿基米德原理可知,空桶A受到的浮力大小等于它排開的水所受的重力,從[1]解析可知,B桶重1.6N,從圖丁可以看到,彈簧測力計的量程是0~5N,分度值是0.2N,指針指在刻度3往下第3個刻度,則它的讀數是3.6N,即B桶和里面的水總重力是3.6N,則這些水的重力
    這些水的重力是2.0N;桶A受到的浮力大小等于它排開的水所受的重力,則桶A受到的浮力大小是2.0N。
    (3)由表格數據可知,桶A與沙子的總重量從2.4N增加到2.8N,增加量
    桶B與水的總重量從4N增加到4.4N,增加量

    而第3次實驗中桶A與沙子的總重量從2.8N增加到3.2N,增加量
    桶A與水的總重量從4.4N增加到4.6N,增加量

    故錯誤的是第3次。
    隨著加入沙子越多,桶A與沙子的總重力增大,因為漂浮,所以浮力增大,由阿基米德原理可知,排開水的體積增大,則桶A浸入水中就越深。
    (4)由上述解析可知,空桶A受到的浮力為2.0N,該物體排開的水受到的重力,分析以上探究過程可以得到的結論是:浸在液體中的物體受到向上的浮力,浮力大小等于該物體排開的液體受到的重力。
    (5)裝有適量沙子的桶A始終處于漂浮狀態,所受浮力大小等于本身的重力大小,則
    設圓柱形桶A底面積為S,則裝有適量沙子的桶A在水中排開的體積
    裝有適量沙子的桶A在未知液體中排開的體積
    根據阿基米德原理得
    所以
    另一液體的密度表達式為。
    23. (6分)由我國自主研制、體現中國力量與中國速度的大國重器,世界首臺千噸級運、架一體機“昆侖號”,可為高鐵、道路橋梁的建設高效鋪設箱梁。某次架橋時,要將一段重為1.0×107N的箱梁運到鋪設位置。
    (1)當箱梁靜止在水平橋面時,箱梁與橋面的接觸面積為200m2,求箱梁對橋面的壓強;
    (2)工作時,“昆侖號”將箱梁自橋面豎直向上提升0.6 m,固定好后,載著箱梁水平向前運動了30m。求此過程中克服箱梁所受重力做的功;
    (3)如圖所示,“昆侖號”將箱梁運到橋墩A、B之間的正上方時水平靜止。圖中l(wèi)1表示MN的水平距離,l2表示ON的水平距離,G表示“昆侖號”與箱梁受到的總重力(不包括輪車A受到的重力)、其重心在O點,F(xiàn)表示橋墩B上的支腿對“昆侖號”豎直向上的支持力。請推導支持力F的表達式(用字母表示)。
    【答案】(1)5×104pa;(2)6×106J;(3)
    【解析】(1)根據公式可得。箱梁對地面的壓強為
    (2)根據重力做功的公式W=Gh可得,克服重力做的功為
    W=Gh=1.0×107N ×10N/kg=6×106J
    (3)根據杠桿平衡原理可知
    F l1=G(l1-l2)
    答:(1)箱梁對橋面的壓強為5×104pa;
    (2)此過程中克服箱梁所受重力做的功為6×106J;
    (3)支持力F的表達式。
    24. (6分)小芳發現家中的一串珍珠項鏈能沉在水底,樂于探索的她想測量這串項鏈的密度。受到“曹沖稱象”故事的啟發,她利用如圖所示的器材和足量的水(含取水工具,水的密度為ρ0)進行實驗,實驗步驟如下:
    ①在量筒中裝入適量的水,記下體積V1;
    ②將項鏈浸沒在量筒的水中,記下體積V2;
    請你幫小芳完成實驗。要求:
    (1)寫出步驟②之后的實驗步驟和需要測量的物理量______;
    (2)寫出珍珠項鏈密度的數學表達式(用已知量和測量量表示)______。
    【答案】 ①. 見解析 ②.
    【解析】(1)③往大水槽中加入適量的水,使裝有項鏈的小桶漂浮在水槽的水面上,并記下水面在小桶上的位置;
    ④取出項鏈,往小桶中加水使桶外水面到達所記位置,用量筒測出桶中水的體積。
    (2)由步驟③④可知,項鏈的質量等于取出項鏈后向小筒中加的水的質量
    m=ρ0V3
    由步驟①②可知,項鏈的體積V=V2-V1
    項鏈的密度
    25. (8分)小琪同學在做“測量小燈泡的電功率的實驗時,實驗器材有:電源(三節新的干電池)、額定電壓為2.5V的小燈泡、規格不同的滑動變阻器、電壓表、電流表、開關和導線。圖甲是沒有連接完整的電路。
    (1)請用筆畫線代替導線按要求將電路(圖甲)連接完整(要求:向左移動滑動變阻器的滑片使電流表示數變大,導線不交叉);
    (2)正確連接電路后,閉合開關,無論怎樣移動滑動變阻器的滑片,發現小燈泡始終不亮,且電壓表有示數,電流表無示數,則故障原因可能是___________;
    (3)排除故障后,閉合開關,移動滑動變阻器的滑片到某位置,電壓表示數如圖乙所示,此時電壓為_______V;若想測量小燈泡的額定功率,應將滑片向________(選填“A”或“B”)端移動,直到電壓表的示數為2.5V;
    (4)小琪在進行實驗數據處理時,計算出了小燈泡的平均電功率(如下表),你認為她這樣處理數據是______(選填“合理”或“不合理”)的,理由是___________;
    (5)實驗提供的滑動變阻器規格為R1“5Ω 2A”、“20Ω 1A”、“100Ω 0.1A”,小琪選擇的是______(選填“”、“”或“”)完成了上述實驗;
    (6)上述實驗完成后,小琪又用阻值已知為R0定值電阻來測量未知電阻的阻值。實驗電路圖如圖丙所示。由于原電源不符合實驗要求,又換用另一電源,電壓未知且恒定,電路正確連接后:
    ①當開關S、閉合,斷開時,電流表示數為;
    ②當開關________閉合,______斷開時,電流表示數為;
    ③未知電阻的阻值=________(用已知量和測量量的符號表示)。
    【答案】(1) (2)小燈泡斷路 (3)2.2 A (4)不合理 在不同電壓下小燈泡的電功率不同,計算電功率的平均值無意義 (5) (6)S、
    【解析】(1)向左移動滑動變阻器的滑片使電流表示數變大,即此時接入電路中的阻值減小,再根據滑動變阻器的接線要求一上一下接入電路,如下圖
    (2)小燈泡不發光,電流表的指針無偏轉,說明電路可能斷路;電壓表的指針有明顯偏轉,說明電壓表與電源連通,則與電壓表并聯的支路以外的電路是完好的,則與電壓表并聯的支路斷路了,所以故障是小燈泡斷路。
    (3)由乙圖可知,電壓表選用的量程為0~3V,分度值為0.1V,所以此時電壓為2.2V,由于此時燈泡兩端電壓小于燈泡的額定電壓,根據串聯電路分壓的規律,可知此時應減小滑動變阻器兩端的電壓,即減小滑動變阻器接入電路的阻值,所以應該向左移動,即向A端移動。
    (4)不同的電壓下,小燈泡的實際功率不一樣,在不同電壓下計算出來的電功率的平均值不具備任何實際意義,所以這種處理數據不合理。
    (5)由題意可知電源電壓為4.5V,當燈泡達到額定電壓2.5V時,根據串聯電路分壓的規律,可知還應該有1.5V的電壓被分走,那么此時串聯接入電路中的這個電阻的阻值為
    所以滑動變阻器只能選。
    (6)當開關S、閉合,斷開時,只有與R0接入電路,電流表示數為通過與R0的電流之和,當開關S、閉合,斷開時,與并聯,且它們兩端的電壓相等,電流表示數為通過的電流,兩端的電壓為
    根據并聯電路各支路獨立工作互不影響,可得通過的電流為
    所以的阻值為
    實驗次數
    1
    2
    3
    4
    桶A與沙子的總重量/N
    2.4
    2.8
    3.2
    3.4
    桶B與水的總重量/N
    4.0
    4.4
    4.6
    5.0
    實驗序號
    電壓V
    電流A
    電功率P/W
    平均電功率P/W
    1
    2.0
    0.26
    0.52
    0.71
    2
    2.5
    0.28
    0.70
    3
    3.0
    0.30
    0.90
