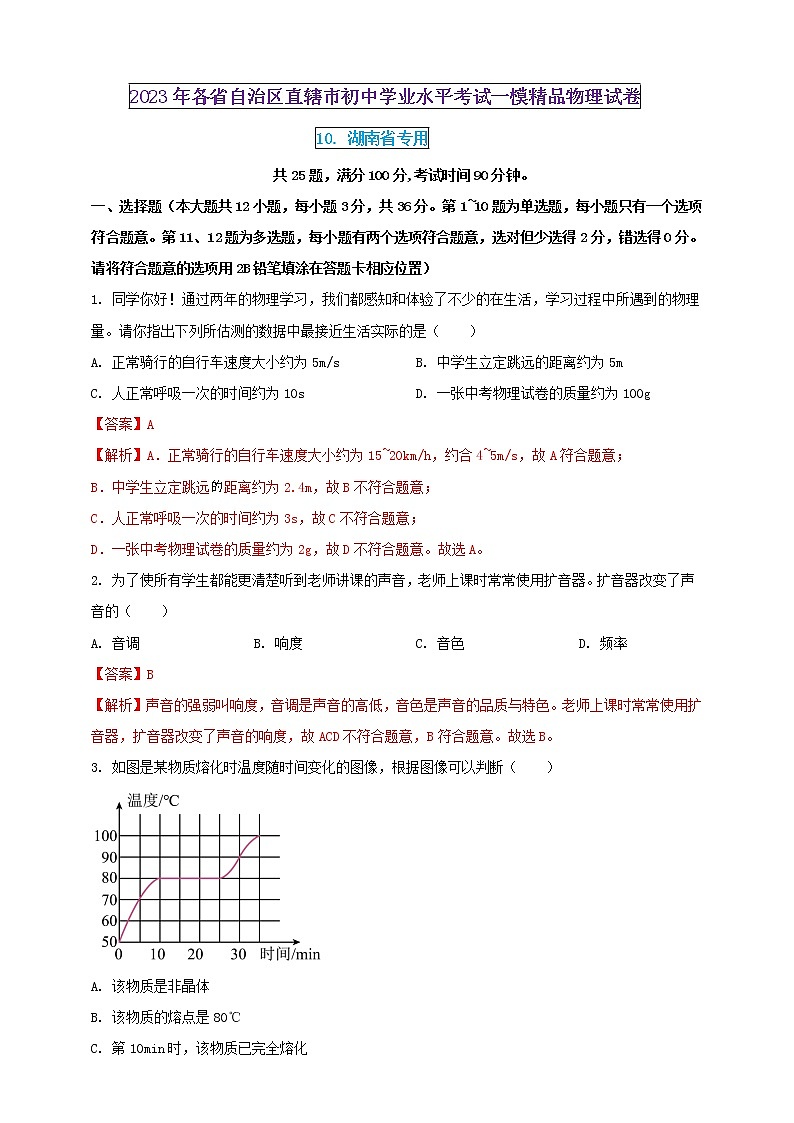

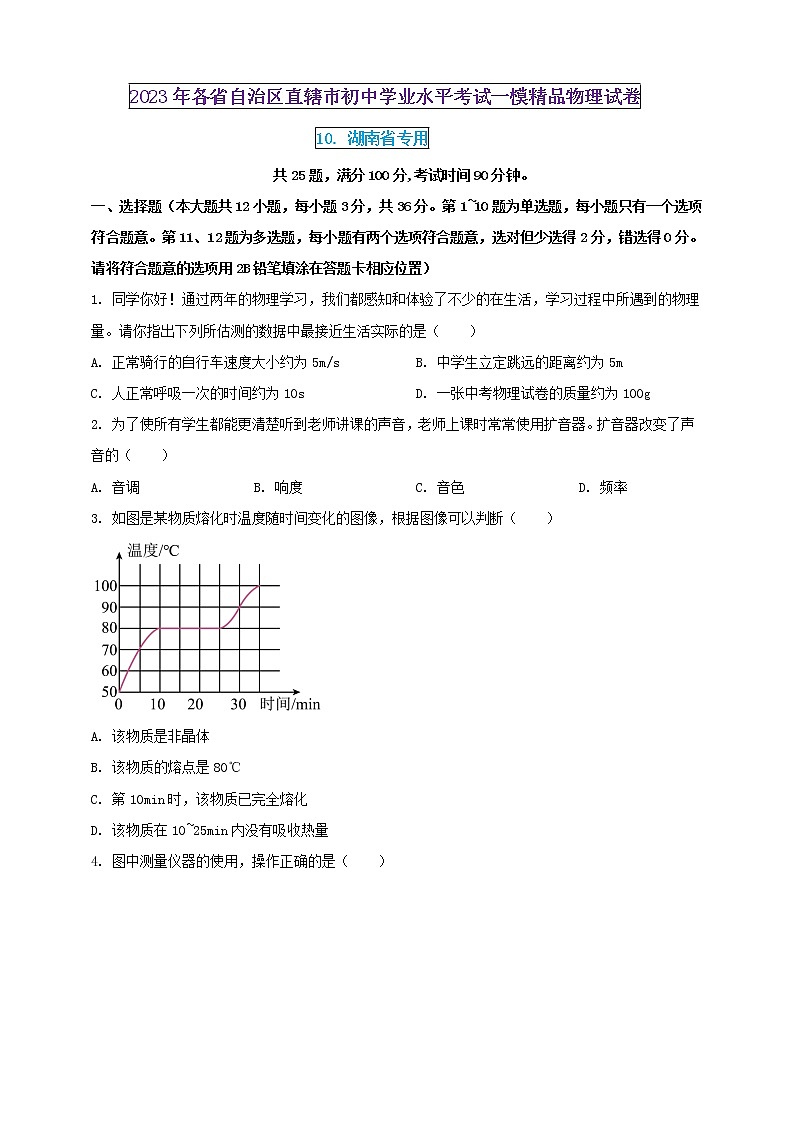

2023年初中學業水平考試一模精品物理試卷（湖南省專用）（原卷版+解析版）

這是一份2023年初中學業水平考試一模精品物理試卷（湖南省專用）（原卷版+解析版），文件包含2023年初中學業水平考試一模精品物理試卷湖南省專用解析版doc、2023年初中學業水平考試一模精品物理試卷湖南省專用原卷版doc等2份試卷配套教學資源，其中試卷共28頁， 歡迎下載使用。
共25題，滿分100分,考試時間90分鐘。
一、選擇題（本大題共12小題，每小題3分，共36分。第1~10題為單選題，每小題只有一個選項符合題意。第11、12題為多選題，每小題有兩個選項符合題意，選對但少選得2分，錯選得0分。請將符合題意的選項用2B鉛筆填涂在答題卡相應位置）
1. 同學你好！通過兩年的物理學習，我們都感知和體驗了不少的在生活，學習過程中所遇到的物理量。請你指出下列所估測的數據中最接近生活實際的是（ ）
A. 正常騎行的自行車速度大小約為5m/sB. 中學生立定跳遠的距離約為5m
C. 人正常呼吸一次的時間約為10sD. 一張中考物理試卷的質量約為100g
【答案】A
【解析】A．正常騎行的自行車速度大小約為15~20km/h，約合4~5m/s，故A符合題意；
B．中學生立定跳遠距離約為2.4m，故B不符合題意；
C．人正常呼吸一次的時間約為3s，故C不符合題意；
D．一張中考物理試卷的質量約為2g，故D不符合題意。故選A。
2. 為了使所有學生都能更清楚聽到老師講課的聲音，老師上課時常常使用擴音器。擴音器改變了聲音的（ ）
A. 音調B. 響度C. 音色D. 頻率
【答案】B
【解析】聲音的強弱叫響度，音調是聲音的高低，音色是聲音的品質與特色。老師上課時常常使用擴音器，擴音器改變了聲音的響度，故ACD不符合題意，B符合題意。故選B。
3. 如圖是某物質熔化時溫度隨時間變化的圖像，根據圖像可以判斷（ ）
A. 該物質是非晶體
B. 該物質的熔點是80℃
C. 第10min時，該物質已完全熔化
D. 該物質在10~25min內沒有吸收熱量
【答案】B
【解析】ABD．圖中該物質在10~25min內吸熱但溫度不變，是晶體，此時對應的溫度為80℃，即它的熔點是80℃，故AD不符合題意，B符合題意；
C．由圖可知，第10min時，該物質剛開始熔化，故C不符合題意。故選B。

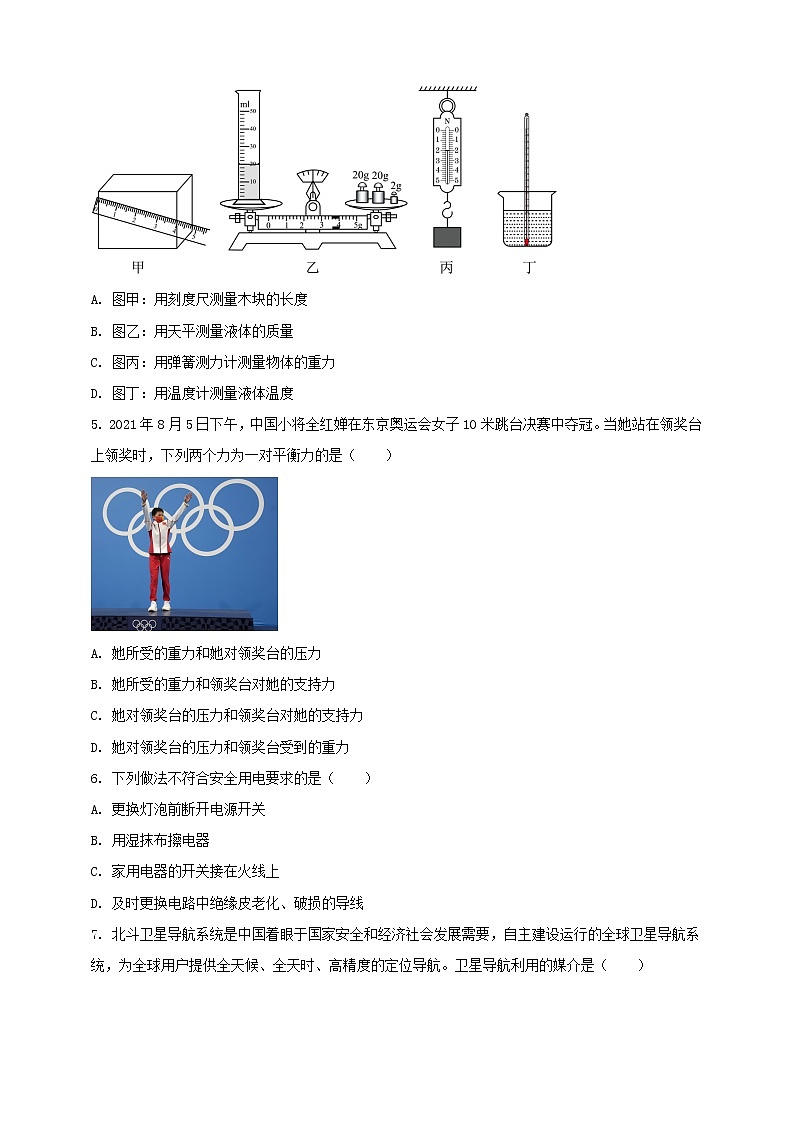

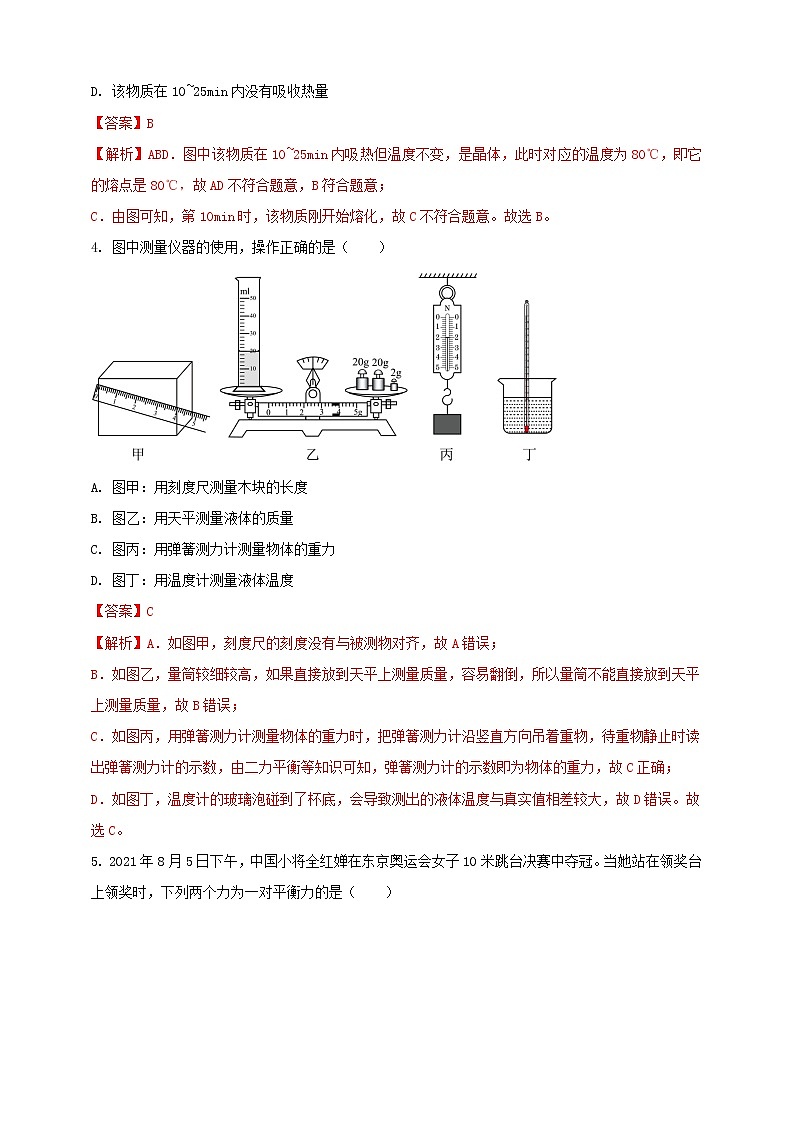

4. 圖中測量儀器的使用，操作正確的是（ ）
A. 圖甲：用刻度尺測量木塊的長度
B. 圖乙：用天平測量液體的質量
C. 圖丙：用彈簧測力計測量物體的重力
D. 圖丁：用溫度計測量液體溫度
【答案】C
【解析】A．如圖甲，刻度尺的刻度沒有與被測物對齊，故A錯誤；
B．如圖乙，量筒較細較高，如果直接放到天平上測量質量，容易翻倒，所以量筒不能直接放到天平上測量質量，故B錯誤；
C．如圖丙，用彈簧測力計測量物體的重力時，把彈簧測力計沿豎直方向吊著重物，待重物靜止時讀出彈簧測力計的示數，由二力平衡等知識可知，彈簧測力計的示數即為物體的重力，故C正確；
D．如圖丁，溫度計的玻璃泡碰到了杯底，會導致測出的液體溫度與真實值相差較大，故D錯誤。故選C。

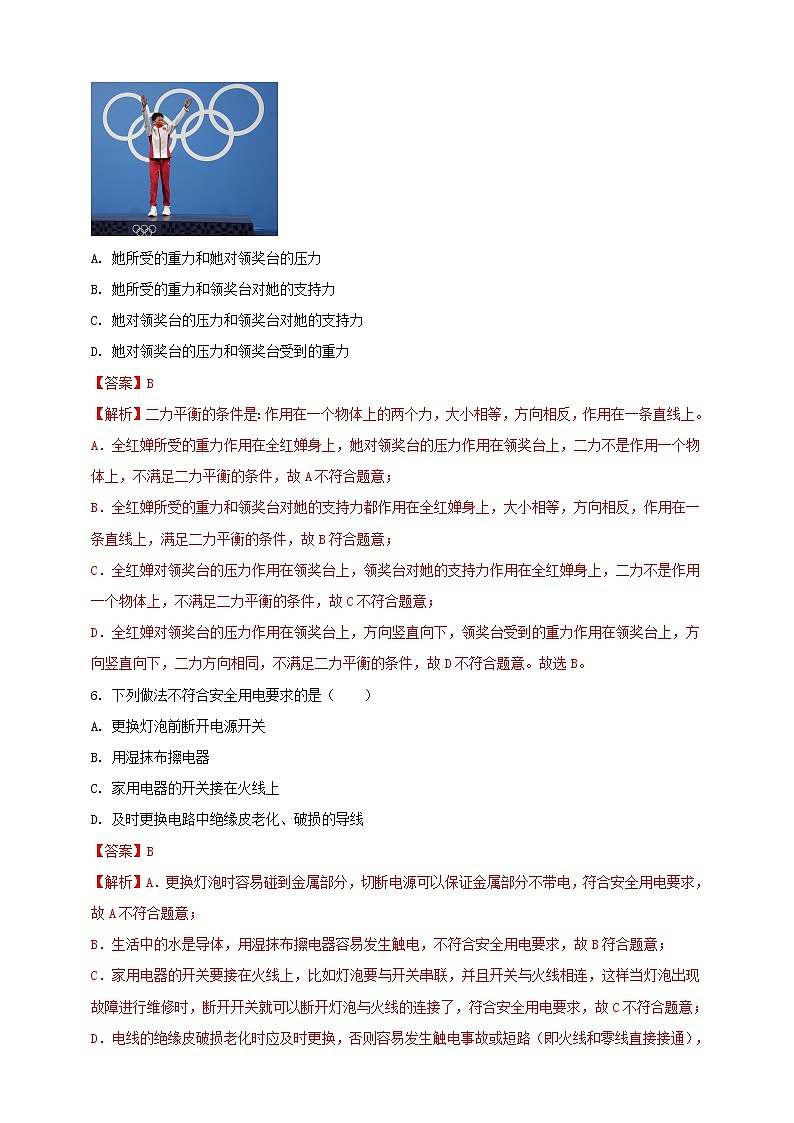

5. 2021年8月5日下午，中國小將全紅嬋在東京奧運會女子10米跳臺決賽中奪冠。當她站在領獎臺上領獎時，下列兩個力為一對平衡力的是（ ）
A. 她所受的重力和她對領獎臺的壓力
B. 她所受的重力和領獎臺對她的支持力
C. 她對領獎臺的壓力和領獎臺對她的支持力
D. 她對領獎臺的壓力和領獎臺受到的重力
【答案】B
【解析】二力平衡的條件是：作用在一個物體上的兩個力，大小相等，方向相反，作用在一條直線上。
A．全紅嬋所受的重力作用在全紅嬋身上，她對領獎臺的壓力作用在領獎臺上，二力不是作用一個物體上，不滿足二力平衡的條件，故A不符合題意；
B．全紅嬋所受的重力和領獎臺對她的支持力都作用在全紅嬋身上，大小相等，方向相反，作用在一條直線上，滿足二力平衡的條件，故B符合題意；
C．全紅嬋對領獎臺的壓力作用在領獎臺上，領獎臺對她的支持力作用在全紅嬋身上，二力不是作用一個物體上，不滿足二力平衡的條件，故C不符合題意；
D．全紅嬋對領獎臺的壓力作用在領獎臺上，方向豎直向下，領獎臺受到的重力作用在領獎臺上，方向豎直向下，二力方向相同，不滿足二力平衡的條件，故D不符合題意。故選B。
6. 下列做法不符合安全用電要求的是（ ）
A. 更換燈泡前斷開電源開關
B. 用濕抹布擦電器
C. 家用電器的開關接在火線上
D. 及時更換電路中絕緣皮老化、破損的導線
【答案】B
【解析】A．更換燈泡時容易碰到金屬部分，切斷電源可以保證金屬部分不帶電，符合安全用電要求，故A不符合題意；
B．生活中的水是導體，用濕抹布擦電器容易發生觸電，不符合安全用電要求，故B符合題意；
C．家用電器的開關要接在火線上，比如燈泡要與開關串聯，并且開關與火線相連，這樣當燈泡出現故障進行維修時，斷開開關就可以斷開燈泡與火線的連接了，符合安全用電要求，故C不符合題意；
D．電線的絕緣皮破損老化時應及時更換，否則容易發生觸電事故或短路（即火線和零線直接接通），符合安全用電要求，故D不符合題意。故選B

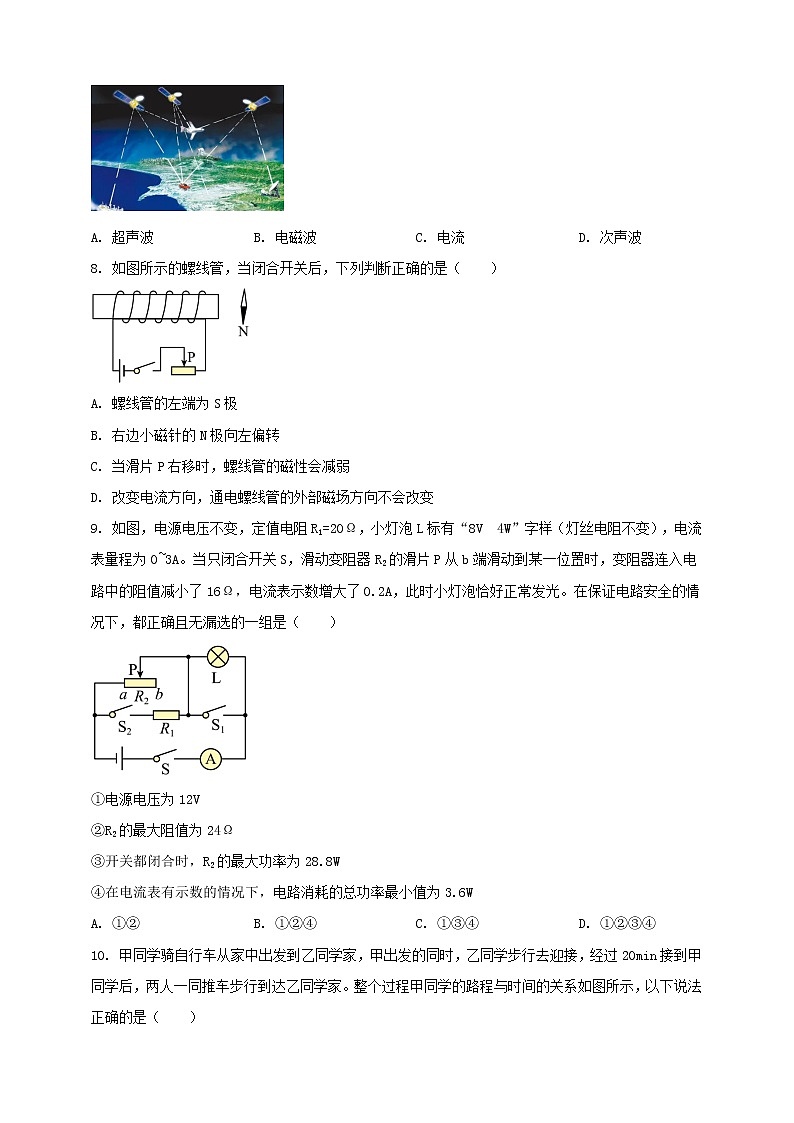

7. 北斗衛星導航系統是中國著眼于國家安全和經濟社會發展需要，自主建設運行的全球衛星導航系統，為全球用戶提供全天候、全天時、高精度的定位導航。衛星導航利用的媒介是（ ）
A. 超聲波B. 電磁波C. 電流D. 次聲波
【答案】B
【解析】北斗衛星在太空中與地面的信息交流運用的電磁波，因為電磁波可以在真空中傳播，故ACD不符合題意，B符合題意。故選B。
8. 如圖所示的螺線管，當閉合開關后，下列判斷正確的是（ ）
A. 螺線管的左端為S極
B. 右邊小磁針的N極向左偏轉
C. 當滑片P右移時，螺線管的磁性會減弱
D. 改變電流方向，通電螺線管的外部磁場方向不會改變
【答案】B
【解析】AB．由安培定則可知通電螺線管的左端是N極，右端是S極，因同名磁極相互排斥，異名磁極相互吸引，所以小磁針的N極向左偏轉，故A錯誤，B正確；
C．滑片P向右滑動時，滑動變阻器的電阻減小，電路的電流增大，通電螺線管的磁性增強，故C錯誤；
D．通電螺線管外部的磁場和條形磁體外部的磁場一樣，它的兩端分別是N極、S極，當改變螺線管中的電流方向時，螺線管的兩磁極交換位置，外部磁場方向會改變，故D錯誤。故選B。
9. 如圖，電源電壓不變，定值電阻R1=20Ω，小燈泡L標有“8V 4W”字樣（燈絲電阻不變），電流表量程為0~3A。當只閉合開關S，滑動變阻器R2的滑片P從b端滑動到某一位置時，變阻器連入電路中的阻值減小了16Ω，電流表示數增大了0.2A，此時小燈泡恰好正常發光。在保證電路安全的情況下，都正確且無漏選的一組是（ ）
①電源電壓為12V
②R2的最大阻值為24Ω
③開關都閉合時，R2的最大功率為28.8W
④在電流表有示數的情況下，電路消耗的總功率最小值為3.6W
A. ①②B. ①②④C. ①③④D. ①②③④
【答案】D
【解析】①②由于小燈泡L標有“8V4W”字樣，所以小燈泡的額定電流為
小燈泡的電阻為
當滑片P從b端滑動到某一位置時，電流表電流表示數增大了0.2A，此時小燈泡恰好正常發光，所以滑片P在b端時，電路中的電流為
當滑片P在b端時，電源電壓為
U=Ib（RL+R2b）=0.3A×（16Ω+R2b）①
當滑片P在某一位置時，電源電壓為
U=I額（RL+R2′）=0.5A×（16Ω+R2b-16Ω）②
由于電源電壓不變，由①②式得
R2b=24Ω，U=12V
故①②正確；
③開關都閉合時，R1、R2并聯，小燈泡L被短路，電流表測干路電流。通過R1的電流為
由于電流表量程為0~3A，所以當電流表滿偏時，通過滑動變阻器R2的電流最大，為
I2大=I-I1=3A-0.6A=2.4A
所以滑動變阻器R2的最大功率為
P=UI2大=12V×24A=28.8W
故③正確；
④當S閉合，S1、S2斷開且滑動變阻器的滑片P位于b端時，電路中的電阻最大，電流最小，由①②分析可知，最小電流為Ib=0.3A，所以在電流表有示數的情況下，電路消耗的總功率最小值為
P小=UIb=12V×0.3A=3.6W
故④正確。
總上，①②③④都正確，故D符合題意，ABC不符合題意。故選D
10. 甲同學騎自行車從家中出發到乙同學家，甲出發的同時，乙同學步行去迎接，經過20min接到甲同學后，兩人一同推車步行到達乙同學家。整個過程甲同學的路程與時間的關系如圖所示，以下說法正確的是（ ）
A. 甲同學的總路程為4km
B. 甲在相遇前后的速度不變
C. 乙同學步行的時間為20min
D. 相遇后乙同學步行的路程為2km
【答案】A
【解析】A．由圖可知，甲同學從原點出發，40min時甲同學在4km的位置，所以行駛的總路程是4km，故A正確；
B．由題意可知，甲、乙同學在20min時相遇，由圖可知，相遇前，甲同學行駛的路程是3km，相遇前的速度為
相遇后，甲同學行駛的路程為
運動的時間為
相遇后的速度為
所以相遇前后速度變化，故B錯誤；
C．由圖可知，甲同學全程所用的時間為40min，甲出發的同時，乙同學步行去迎接，所用乙同學步行的時間也為40min，故C錯誤；
D．甲、乙同學在20min相遇，由圖可知，相遇后乙同學步行的路程為
故D錯誤。故選A。
11. 現在中學生近視眼患者越來越多，保護眼睛刻不容緩，學校開展了上、下午各一次眼保健操活動來預防近視，下圖中關于近視眼成因及其矯正的原理圖正確的是（ ）
A. B. C. D.
【答案】AB
【解析】A．如圖，來自遠處的平行光經晶狀體折射后，會聚于視網膜前，因此看不清遠處的物體；這是由于晶狀體太厚，折光能力太強，是近視眼的成因圖，故A正確；
B．如圖，凹透鏡對光線有發散作用，使光線變得發散后再進入眼睛，折射光線剛好落在視網膜上，從而看清遠處的物體，這是近視眼的矯正光路圖，故B正確；
C．如圖，來自近處的光先經晶狀體折射后，會聚于視網膜后，因此看不清近處的物體；這是由于晶狀體太薄，折光能力太弱，是遠視眼的成因圖，故C錯誤；
D．如圖，凸透鏡對光線有會聚作用，使近處的光線變得會聚后再進入眼睛，折射光線剛好落在視網膜上，從而看清近處的物體，這是遠視眼的矯正光路圖，故D錯誤。故選AB。
12.喜歡學習物理的小陳，根據所學的物理知識，設計了如圖所示的電路圖，按照電路圖連接好電路。電源電壓不變，閉合開關S后，當他把滑動變阻器的滑片P由中點向右移動時，下列說法正確的
是（ ）
A. 滑動變阻器的電阻變大，燈泡變暗
B. 電流表的示數變小，燈泡亮度不變
C. 滑動變阻器的電阻變大，它兩端的電壓不變
D. 電流表的示數變大，電路中的總電阻變大
【答案】BC
【解析】A．由圖可知，燈泡L和變阻器R并聯，電流表測量干路中的電流?；瑒幼冏杵鞯幕琍由中點向右移動時，變阻器連入電路的電阻變大，并聯電路中各個支路的用電器互不影響，所以燈泡亮度不變，故A錯誤；
BD．滑動變阻器的滑片P由中點向右移動時，變阻器連入電路的電阻變大，由電阻的并聯關系可知電路的總電阻變大，由可知電路的總電流變小，即電流表的示數變小，由并聯電路的特點可知燈泡的亮度不變，故B正確，D錯誤；
C．滑動變阻器的滑片P由中點向右移動時，變阻器連入電路的電阻變大，并聯電路中各個支路的電壓都等于電源電壓，變阻器兩端的電壓不變，故C正確。故選BC。
二、填空題（本大題共4小題，20空，每空1分，共20分）
13. 某物理興趣小組做了如圖所示的實驗來測量物體浸在液體中受到的浮力，則由圖可知，物體所受的重力為_____N,物體在水中所受的彈簧秤的拉力為_____N,物體受到的浮力為_____N，其排開水的重力為________N。這里能夠求出物體在水中受到的浮力，用到的物理知識是_______________。
【答案】4, 3，1， 1，物體受到重力、浮力和拉力，三力平衡。
【解析】第一個圖中，物體對彈簧秤的拉力等于物體所受的重力
第二個圖中，物體受到重力、浮力和拉力，三力平衡
物體受到的浮力
由阿基米德原理可知，浸在液體中的物體受到的浮力等于它排開液體受到的重力，所以，其排開液體的重力為
14. 節約用水，人人有責，小紅同學在家里做了一個“滴水龍頭浪費水”的實驗。先將一個質量為14g的空燒杯放在一個滴水龍頭下面接水1h。再將天平放在水平桌面上，使游碼歸零，發現指針偏轉如圖甲所示，則應向______（選填“左”或“右”）調節平衡螺母，使天平橫梁平衡。然后稱出燒杯和水的總質量，如圖乙所示。游碼左側所對應的刻度值為______，砝碼的總質量為________，燒杯和水的總質量為________，則該滴水龍頭1h浪費的水為______g。
【答案】 右. 2g,60g, 62g, 48
【解析】根據圖甲所示，天平放在水平桌面上，使游碼歸零時，發現指針向左偏轉，根據天平調節平衡的原則：左偏右調，右偏左調，可知則應向右調節平衡螺母，使天平橫梁平衡。
根據托盤天平的讀數方法：被測物體的質量等于砝碼總質量與游碼在標尺上所對應的刻度值之和，即
根據圖乙所示可知，游碼左側所對應的刻度值為2，因此，砝碼的總質量為

燒杯和水的總質量為
空燒杯的質量為，燒杯中水的質量，即滴水龍頭1h浪費的水的質量為
15. 水的比熱容為c水=4.2×103J/（kg·℃），其物理意義是_________________；天然氣的熱值為q天然氣=3.2×107J/m3]，其物理意義是______________________。熱水器將質量為20kg、溫度為15℃的水加熱到65℃，消耗天然氣0.15m3，在此過程中水吸收的熱量是______J，消耗的天然氣完全燃燒放出的熱量為_______J，熱水器的熱效率是______。
【答案】見解析。
【解析】水的比熱容為c水=4.2×103J/（kg·℃），其物理意義是1kg的水，溫度升高或者降低℃，吸收或者放出的熱量為4.2×103J；天然氣的熱值為q天然氣=3.2×107J/m3]，其物理意義是1m3的天然氣完全燃燒，放出的熱量為3.2×107J。
水吸收的熱量
Q吸=cm(t-t0)= 4.2×103J/（kg·℃）×20kg×（65℃-15℃）=4.2×106J
消耗的天然氣完全燃燒放出的熱量為
Q放=Vq=0.15m3×3.2×107J/m3=4.8×106J
熱水器的熱效率為
16. 某商場有甲，乙兩種容積相同的電熱水壺，甲標有“220V 800W”的字樣，乙標有“220V 1500W”的字樣，甲電熱水壺的額定電流為______A，乙電熱水壺的額定電流為______A（保留小數點后兩位）。我國家庭電路的電壓是______V，室內插座的額定電流是5A，用該插座給電熱水壺供電，從安全用電的角度考慮，應選購______（選填“甲”或“乙”）電熱水壺，選擇的理由是______。
【答案】 3.65, 6.82. 220，甲 乙的額定電流超過了插座的額定電流5A
【解析】甲電熱水壺的額定電流為
乙電熱水壺的額定電流為
因為I15A，所以從安全用電的角度考慮，應選購甲。
因為乙的額定電流超過了插座的額定電流5A，使用可能導致插座燒壞，甚至引起火災。
三、作圖題（本大題共2小題，每小題2分，共4分）
17. 2022年北京冬奧會吉祥物“冰墩墩”人見人愛。如圖，“冰墩墩”站在水平冰面上，請畫出它所受重力的示意圖。
【答案】如圖所示。
【解析】重力的方向是豎直向下的，作用點為O，故過O 豎直向下畫線段，在線段的未尾標上箭頭表示重力的方向，在旁邊標G，表示重力。
18. 太陽光經書本反射后進入我們眼睛的光路如圖所示，請畫出入射光路圖。
【答案】如圖所示。
【解析】由光的反射定律可知，反射角等于入射角，反射光線和入射光線分居法線兩側，作出入射光線，如圖所示。
四、實驗題（本大題共5小題，共27分）
19.（3分） 小宇同學有一次用爺爺?shù)姆糯箸R（焦距為10cm）看窗外的物體時.發現看到的物體是倒立的，心里想：放大鏡成像到底有什么規律呢？于是他從實驗室借來一架光具座，一個光屏、一根蠟燭，進行實驗探究：
（1）在圖中的裝置上保持放大鏡的位置不變，將蠟燭移至光具座20cm刻度線處，移動光屏發現燭焰在光屏上成倒立，縮小的像。根據這個原理可制成______（選填“照相機”或“投影儀”）；
（2）向右將蠟燭移至光具座35m刻度線處，移動光屏至某位置，燭焰在光屏上成一倒立、______（選填“縮小“，“放大”或“等大“）的像；
（3）繼續向右將蠟燭移至光具座45cm刻度線處，小宇同學發現無論怎么移動光屏，在光屏上都得不到像。這是因為此時燭焰通過凸透鏡成的是______（選填“實像”或“虛像”）。
【答案】（1）照相機 （2）放大 （3）虛
【解析】（1）凸透鏡焦距為10.0cm，將蠟燭移至光具座20.0cm刻度線處，此時物距為30.0cm，物距大于二倍焦距，移動光屏發現燭焰在光屏上成倒立，縮小的像，與照相機成像特點相同。
（2）將蠟燭移至光具座35.0cm刻度線處，此時物距為15.0cm，物距大于一倍焦距，小于二倍焦距，根據凸透鏡成像規律，此時成倒立、放大、實像，與投影儀成像特點相同。
（3）將蠟燭移至光具座45.0cm刻度線處，此時物距為5.0cm，物距小于焦距，成正立、放大、虛像，虛線不能在光屏上呈現，所以小宇同學發現無論怎么移動光屏，在光屏上都得不到像。
20. （5分）物理課上，李老師和學生一起進行了關于“水沸騰”的實驗探究。
（1）小佳組裝好器材，如圖甲所示，用酒精燈給水加熱，在水溫升高到90℃后，每隔1min觀察1次溫度計的示數，記錄在表中：
如圖乙所示是第3min時溫度計的示數，此時水的溫度是 _____℃；
（2）由表中數據可知，實驗中水的沸點為_____℃，水沸騰后繼續加熱，溫度______（選填“變大”、“變小”或“不變”）；
（3）李老師在課堂上給學生進行了圖丙的實驗演示：水沸騰后把燒瓶從火焰上拿開，迅速塞上瓶塞，把燒瓶倒置并向瓶底澆冷水，結果發現已停止沸騰的水又重新沸騰。這是因為澆冷水時燒瓶內的水蒸氣______（填物態變化名稱）導致水面上方的氣壓減小，沸點______（選填“升高”或“降低”）造成的。
【答案】（1）96 （2）98 不變 （3）液化 降低。
【解析】（1）由圖可知，溫度計的分度值為1℃，液柱的上表面在90℃往上6格，所以示數為96℃。
（2）水沸騰時保持不變的溫度稱為沸點，由表中數據可知，水的溫度保持在98℃不變，所以水的沸點為98℃。
觀察表中數據，水達到沸點之后，繼續加熱，溫度不變。
（3）因為液體的沸點和氣壓有關，氣壓越低，沸點越低。當向瓶底澆冷水時，瓶內氣體溫度突然降低，燒瓶內的水蒸氣液化成小水珠，水面上方的氣壓減小，導致水的沸點降低，所以水重新沸騰起來的。
21. （5分）小明探究影響滑動摩擦力大小的因素時選取的實驗器材有：彈簧測力計一個、木塊一個、砝碼若干、毛巾、棉布各一條。實驗裝置如圖甲所示，改變實驗條件用彈簧測力計多次拉著木塊在水平面上運動，實驗數據記錄如下：
（1）實驗過程中，為了使彈簧測力計的示數等于滑動摩擦力的大小，根據_______的原理，應該沿水平方向_______拉動木塊；
（2）第二次實驗時，彈簧測力計示數如圖乙所示，則此時木塊受到滑動摩擦力的大小為________N；
（3）對比第1、2兩次實驗數據，可以得出結論：滑動摩擦力的大小跟_______有關；
（4）對比第________兩次實驗數據，可以得出結論：滑動摩擦力的大小跟接觸面粗糙程度有關。
【答案】 （1）二力平衡 勻速直線 （2）2.2 （3）壓力 （4）2、3
【解析】（1）在實驗中，由二力平衡條件得，小明用彈簧測力計在水平方向上勻速直線拉動木塊，此時拉力與摩擦力是一對平衡力，大小相等。
（2）第二次實驗時，彈簧測力計示數如圖乙所示，測力計的分度值為0.2N，所以其示數為2.2N，所以摩擦力為2.2N。
（3）對比第1、2兩次實驗數據記錄表知，其它條件相同，只是壓力不同，根據控制變量法，可以得出結論：滑動摩擦力的大小跟壓力有關。
（4）對比第2、3兩次實驗數據記錄表知，其它條件相同，只是接觸面的粗糙程度不同，根據控制變量法，可以得出結論：滑動摩擦力的大小跟接觸面粗糙程度有關。
22. （4分）如圖，在“探究什么情況下磁可以生電”實驗中：
（1）比較1、2（或1、3）實驗想象可知，閉合電路的一部分導體在磁場中做_____運動時，導體中就產生電流；
（2）要使感應電流方向發生改變，可采取的具體措施是：_______；（選填字母）
A．使用磁性更強的磁體
B．保持磁體靜止，只改變導體水平運動的方向
C．上下調換磁極，同時改變導體水平運動的方向
（3）從能量的角度來分析，感應電流的產生過程是______能轉化為電能：
（4）如果將電流表換成________，可以探究磁場對通電導體的作用。
【答案】（1）切割磁感線 （2）B （3）機械 （4）電源
【解析】（1）比較1、2（或1、3）實驗現象可知，保持磁體和導體不動，電路中不會產生感應電流，但是保持磁體不動，導體水平切割磁感線時會產生感應電流，故可得出閉合電路的一部分導體在磁場中做切割磁感線運動時電路中就會產生感應電流。
（2）感應電流方向與磁場方向和導體切割磁感線方向有關，所以想要改變感應電流的方向，可以只上下調換磁極，或者只改變導體水平運動的方向，如果上下調換磁極，同時改變導體水平運動的方向，感應電流的方向不會發生變化。
故選B。
（3）閉合電路的一部分導體在磁場中做切割磁感線運動時電路中就會產生感應電流，所以是機械能轉化為電能。
（4）如果將電流表換成電源，則構成一個完整的閉合回路，這樣可以探究磁場對通電導體的作用。
23. （10分）小華同學進行“測量小燈泡的電功率”實驗，小燈泡的額定電壓為2.5V，實物圖如圖甲所示。
（1）連接電路時，開關應處于______狀態；
（2）請你用筆畫線代替導線，將圖甲中的電路連接完整；（要求：滑片P往左移時燈泡變暗）（ ）
（3）某次實驗中，移動滑片使電壓表示數為2V時，電流表的指針位置如圖乙所示，則電流表的示數為_______A，小燈泡的實際功率為_______W；
（4）小華同學多次改變滑動變阻器滑片的位置，并根據實驗數據畫出了小燈泡的關系圖像，如圖丙所示。由圖像可知：小燈泡的額定功率_______W。
【答案】 （1）斷開 （2） （3）0.22 0.44 （4）0.625
【解析】（1）連接電路時，為了保護電路，開關需要斷開。
（2）滑動變阻器需要串聯接入電路，且一上一下，要求滑片P往左移時燈泡變暗，滑片向左滑動時，接入的電阻變大，電路中的電流變小，燈泡變暗，故滑動變阻器接入的右下方接線柱，故如圖所示
（3）電流表的指針位置如圖乙所示，選擇小量程，分度值為0.02A，讀數為0.22A；小燈泡的實際功率為
（4）小燈泡的額定電壓為2.5V，根據圖丙可知，額定電流為0.25A，則小燈泡的額定功率為
五、計算題（本大題共2小題，第24題6分，第25題7分，共13分）
24. 如圖所示，電源電壓恒定，L為“6V 3.6W”的小燈泡（假設燈絲電阻不隨溫度變化）。當S1斷開，S和S2閉合時，燈泡L正常發光；當S、S1、S2都閉合時，通過定值電阻R1、R2的電流之比為3：2；閉合開關S，在確保通過電阻R2的電流不為零的前提下，控制S1、S2的通斷，R2消耗的最大功率和最小功率之比為9：1。求：
（1）燈泡L的電阻；
（2）電源電壓；
（3）R2消耗的最大功率。
【答案】（1）10Ω；（2）6V；（3）4.8W
【解析】（1）由“6V 3.6W”可得，小燈泡L的電阻為
（2）當S1斷開、S和S2閉合時，R1、R2短路，只有L接入電路，小燈泡正常發光，即電源電壓等于小燈泡兩端的電壓為6V。
（3）當S、S1和S2都閉合時，L、R1、R2并聯，此時功率最大為
通過定值電阻R1、R2的電流之比為3：2，由并聯電路各支路兩端電壓相等
可得
當S閉合，S1，S2都斷開時，L、、串聯，此時功率最小為
由R2消耗的最大功率和最小功率之比為9：1，則
可得，此時R2兩端的電壓為
根據串聯分壓規律
可得，此時R1兩端的電壓為
小燈泡兩端的電壓為
R2的阻值為
則R2消耗的最大功率為
25. 小王同學學習了壓強和浮力的知識后，自己設計了一個體驗實驗裝置，該裝置的軸剖面圖如圖甲所示。放在水平桌面上的薄壁容器由上下兩個柱狀體組合而成，下部分容器橫截面積，高度，上部分容器橫截面積，高度，容器的質量為0.1kg，圖乙是容器的立體圖。另有一圓柱形實心鐵棒，鐵棒橫截面積，長度l=0.1m。用細繩繞過定滑輪連接鐵棒，細繩另一端有一控制鐵棒緩慢升降和暫停裝置（圖中未畫出），鐵棒置于容器口的上方，向容器內注入深度的水，緩慢計鐵棒下降，直至完全浸沒后鐵棒停止下降，鐵棒始終保持豎直且未與容器底部接觸。（）。求：
（1）注入的水質量是多少kg；
（2）鐵棒所受浮力的大小；
（3）桌面所受的壓力的大??；
（4）水對容器底部的壓力，通過計算比較與的大小。
【答案】（1）0.9kg；（2）4N；（3）14N；（4）
【解析】（1）注入的水質量
（2）鐵棒所受浮力
（3）容器的重力
水的重力
桌面所受的壓力
（4）鐵棒的體積
下柱體剩余水體積
上柱體水上升體積以及高度
此時水的高度
水對容器底的壓強
水對容器底的壓力
所以
時間/min
0
1
2
3
4
5
6
7
8
溫度/℃
90
92
94
97
98
98
98
98
實驗次數
桌面上所墊材料
木塊上所放砝碼質量
彈簧測力計示數（N）
1
毛巾
50g
1.8
2
毛巾
100g
3
棉布
100g
2.0
序號
實驗操作
電流表指針偏轉情況
1
保持導體與磁體靜止
不偏轉
2
保持磁體靜止，導體水平向左切割磁感線
向右偏轉
3
保持磁體靜止，導體水平向右切割磁感線
向左偏轉
…
