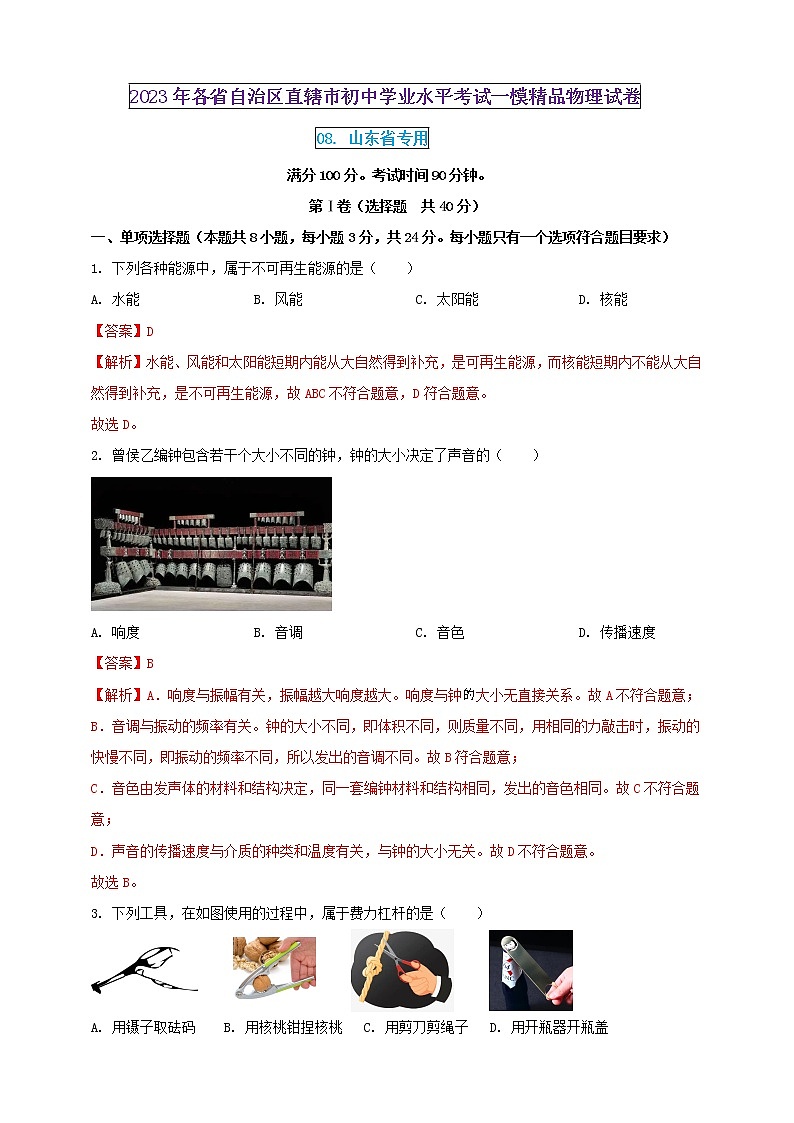

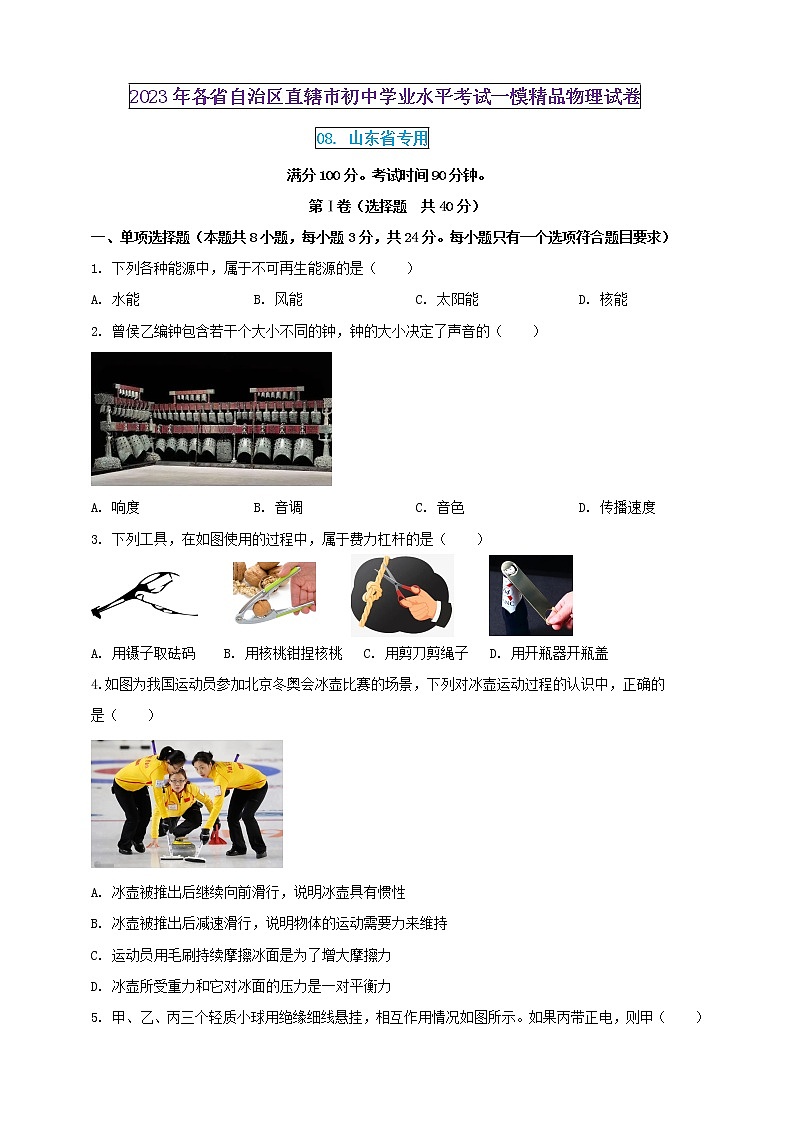

2023年初中學業水平考試一模精品物理試卷（山東省專用）（原卷版+解析版）

這是一份2023年初中學業水平考試一模精品物理試卷（山東省專用）（原卷版+解析版），文件包含2023年初中學業水平考試一模精品物理試卷山東省專用解析版doc、2023年初中學業水平考試一模精品物理試卷山東省專用原卷版doc等2份試卷配套教學資源，其中試卷共24頁， 歡迎下載使用。
滿分100分?？荚嚂r(shí)間90分鐘。
第Ⅰ卷（選擇題 共40分）
一、單項選擇題（本題共8小題，每小題3分，共24分。每小題只有一個選項符合題目要求）
1. 下列各種能源中，屬于不可再生能源的是（ ）
A. 水能B. 風能C. 太陽能D. 核能
【答案】D
【解析】水能、風能和太陽能短期內能從大自然得到補充，是可再生能源，而核能短期內不能從大自然得到補充，是不可再生能源，故ABC不符合題意，D符合題意。
故選D。
2. 曾侯乙編鐘包含若干個大小不同的鐘，鐘的大小決定了聲音的（ ）
A. 響度B. 音調C. 音色D. 傳播速度
【答案】B
【解析】A．響度與振幅有關，振幅越大響度越大。響度與鐘大小無直接關系。故A不符合題意；
B．音調與振動的頻率有關。鐘的大小不同，即體積不同，則質量不同，用相同的力敲擊時，振動的快慢不同，即振動的頻率不同，所以發出的音調不同。故B符合題意；
C．音色由發聲體的材料和結構決定，同一套編鐘材料和結構相同，發出的音色相同。故C不符合題意；
D．聲音的傳播速度與介質的種類和溫度有關，與鐘的大小無關。故D不符合題意。
故選B。
3. 下列工具，在如圖使用的過程中，屬于費力杠桿的是（ ）

A. 用鑷子取砝碼 B. 用核桃鉗捏核桃 C. 用剪刀剪繩子 D. 用開瓶器開瓶蓋

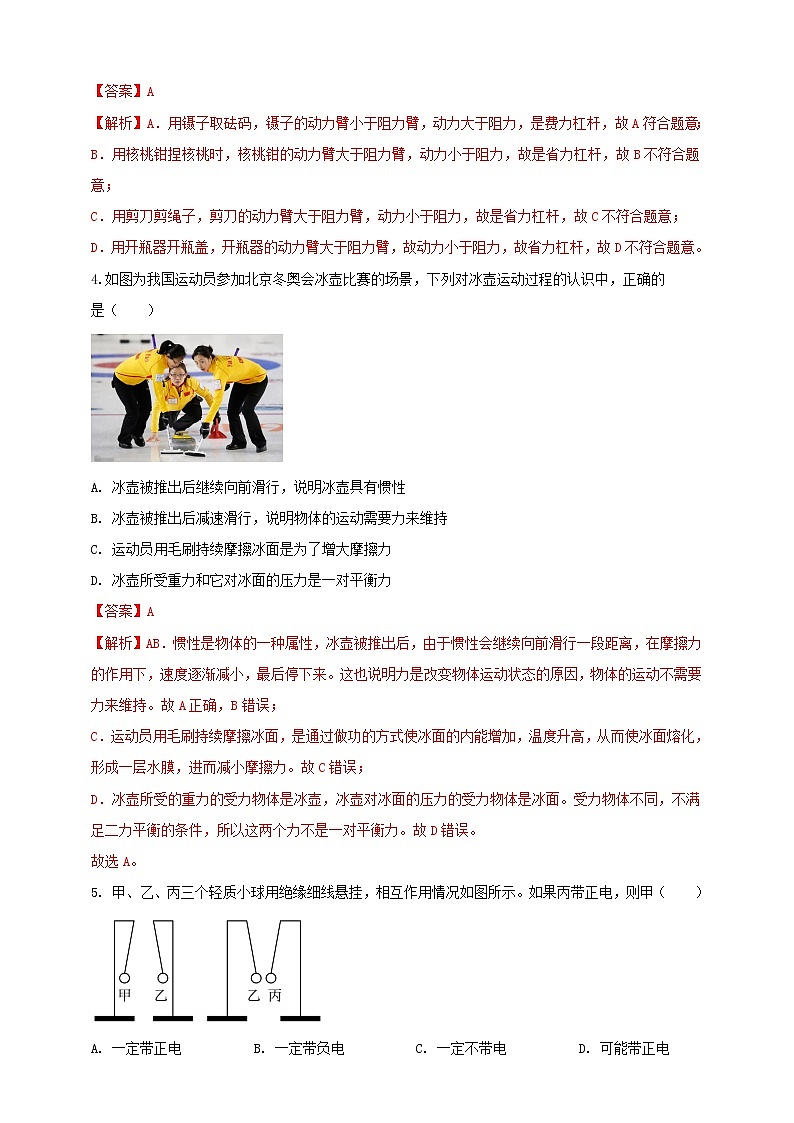

【答案】A
【解析】A．用鑷子取砝碼，鑷子的動力臂小于阻力臂，動力大于阻力，是費力杠桿，故A符合題意；
B．用核桃鉗捏核桃時，核桃鉗的動力臂大于阻力臂，動力小于阻力，故是省力杠桿，故B不符合題意；
C．用剪刀剪繩子，剪刀的動力臂大于阻力臂，動力小于阻力，故是省力杠桿，故C不符合題意；
D．用開瓶器開瓶蓋，開瓶器的動力臂大于阻力臂，故動力小于阻力，故省力杠桿，故D不符合題意。
4.如圖為我國運動員參加北京冬奧會冰壺比賽的場景，下列對冰壺運動過程的認識中，正確的
是（ ）
A. 冰壺被推出后繼續向前滑行，說明冰壺具有慣性
B. 冰壺被推出后減速滑行，說明物體的運動需要力來維持
C. 運動員用毛刷持續摩擦冰面是為了增大摩擦力
D. 冰壺所受重力和它對冰面的壓力是一對平衡力
【答案】A
【解析】AB．慣性是物體的一種屬性，冰壺被推出后，由于慣性會繼續向前滑行一段距離，在摩擦力的作用下，速度逐漸減小，最后停下來。這也說明力是改變物體運動狀態的原因，物體的運動不需要力來維持。故A正確，B錯誤；
C．運動員用毛刷持續摩擦冰面，是通過做功的方式使冰面的內能增加，溫度升高，從而使冰面熔化，形成一層水膜，進而減小摩擦力。故C錯誤；
D．冰壺所受的重力的受力物體是冰壺，冰壺對冰面的壓力的受力物體是冰面。受力物體不同，不滿足二力平衡的條件，所以這兩個力不是一對平衡力。故D錯誤。
故選A。
5. 甲、乙、丙三個輕質小球用絕緣細線懸掛，相互作用情況如圖所示。如果丙帶正電，則甲（ ）

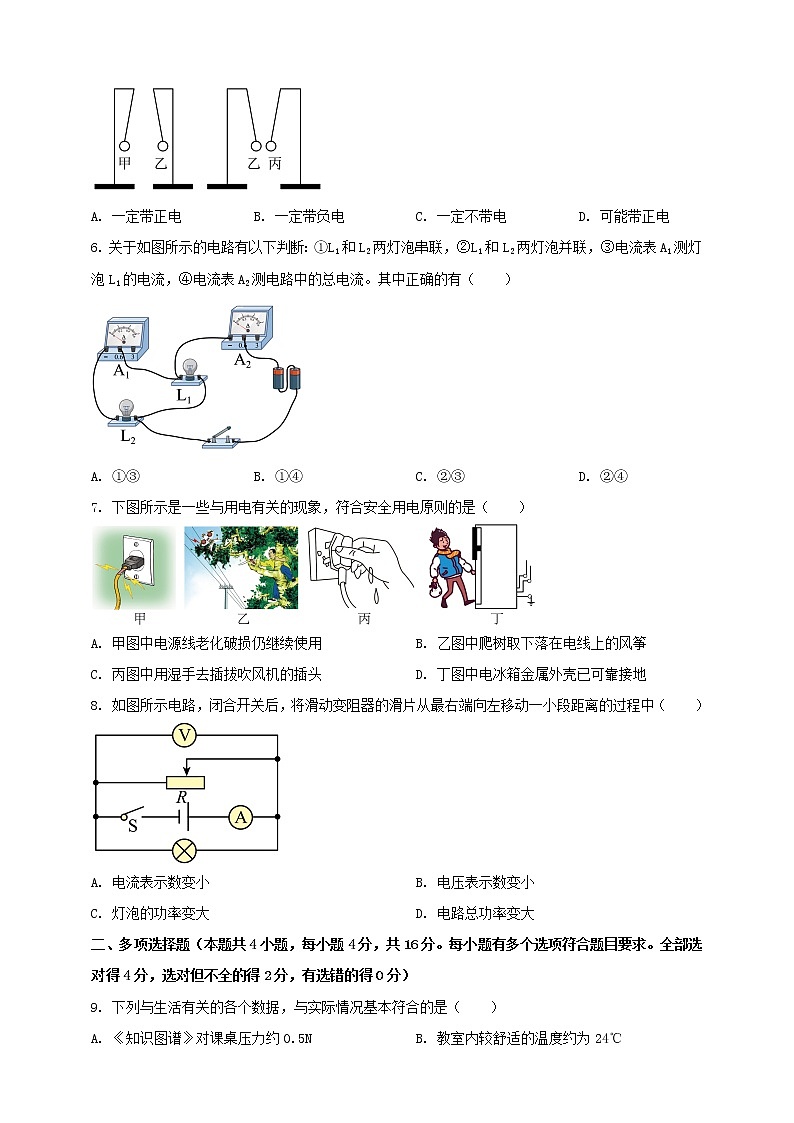

A. 一定帶正電B. 一定帶負電C. 一定不帶電D. 可能帶正電

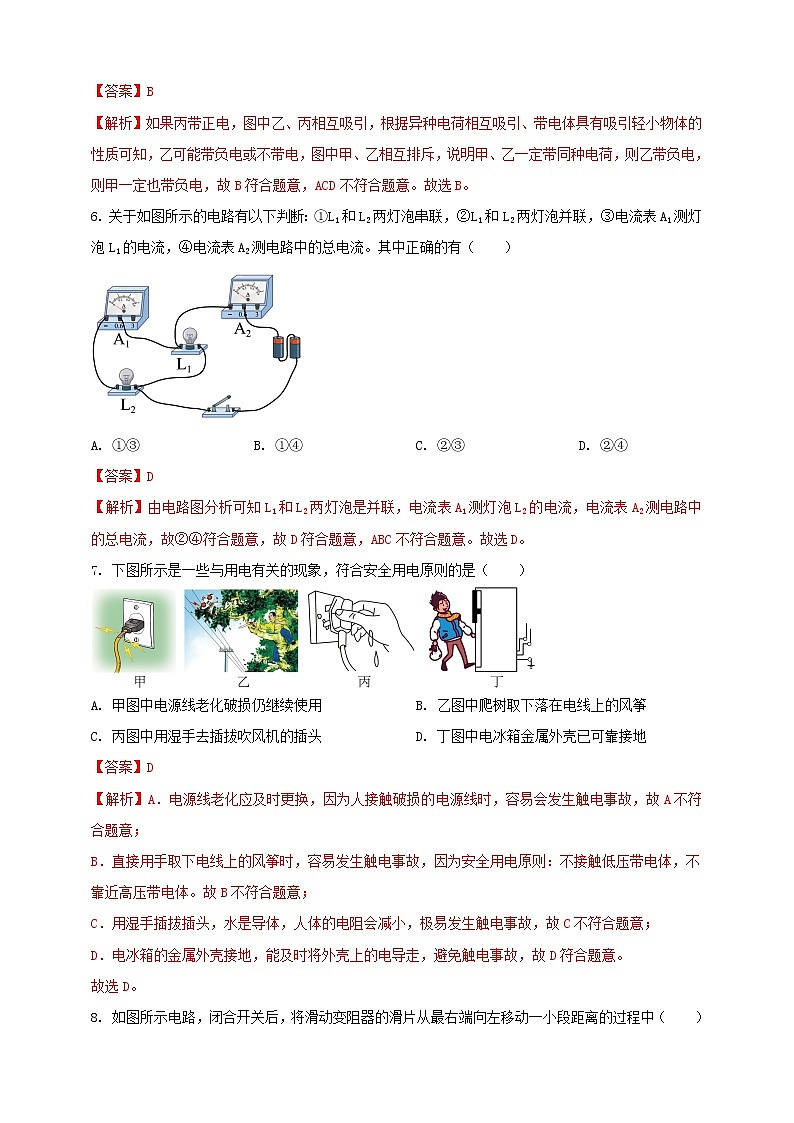

【答案】B
【解析】如果丙帶正電，圖中乙、丙相互吸引，根據異種電荷相互吸引、帶電體具有吸引輕小物體的性質可知，乙可能帶負電或不帶電，圖中甲、乙相互排斥，說明甲、乙一定帶同種電荷，則乙?guī)ж?fù)電，則甲一定也帶負電，故B符合題意，ACD不符合題意。故選B。
6. 關于如圖所示的電路有以下判斷：①L1和L2兩燈泡串聯，②L1和L2兩燈泡并聯，③電流表A1測燈泡L1的電流，④電流表A2測電路中的總電流。其中正確的有（ ）
A. ①③B. ①④C. ②③D. ②④
【答案】D
【解析】由電路圖分析可知L1和L2兩燈泡是并聯，電流表A1測燈泡L2的電流，電流表A2測電路中的總電流，故②④符合題意，故D符合題意，ABC不符合題意。故選D。
7. 下圖所示是一些與用電有關的現象，符合安全用電原則的是（ ）
A. 甲圖中電源線老化破損仍繼續使用B. 乙圖中爬樹取下落在電線上的風箏
C. 丙圖中用濕手去插拔吹風機的插頭D. 丁圖中電冰箱金屬外殼已可靠接地
【答案】D
【解析】A．電源線老化應及時更換，因?yàn)槿私佑|破損的電源線時，容易會發生觸電事故，故A不符合題意；
B．直接用手取下電線上的風箏時，容易發生觸電事故，因?yàn)榘踩秒娫瓌t：不接觸低壓帶電體，不靠近高壓帶電體。故B不符合題意；
C．用濕手插拔插頭，水是導體，人體的電阻會減小，極易發生觸電事故，故C不符合題意；
D．電冰箱的金屬外殼接地，能及時將外殼上的電導走，避免觸電事故，故D符合題意。
故選D。
8. 如圖所示電路，閉合開關后，將滑動變阻器的滑片從最右端向左移動一小段距離的過程中（ ）
A. 電流表示數變小B. 電壓表示數變小
C. 燈泡的功率變大D. 電路總功率變大
【答案】D
【解析】AD．由圖可知燈與滑動變阻器并聯，電流表測干路上的總電流，根據并聯電路中電流的規律可知，當滑動變阻器的滑片從最右端向左移動時，電阻減小，這一條支路上的電流增大，所以干路上電流表的示數增大，根據電功率公式P=UI可知，電路的總功率增大。故D符合題意，A不符合題意；
B．由圖可知電壓表測電源兩端的電壓，電源電壓保持不變，所以電壓表示數不變，故B不符合題意；
C．根據并聯電路的特點各支路獨立工作互不影響可知，燈泡的電功率不變，故C不符合題意。
二、多項選擇題（本題共4小題，每小題4分，共16分。每小題有多個選項符合題目要求。全部選對得4分，選對但不全的得2分，有選錯的得0分）
9. 下列與生活有關的各個數據，與實際情況基本符合的是（ ）

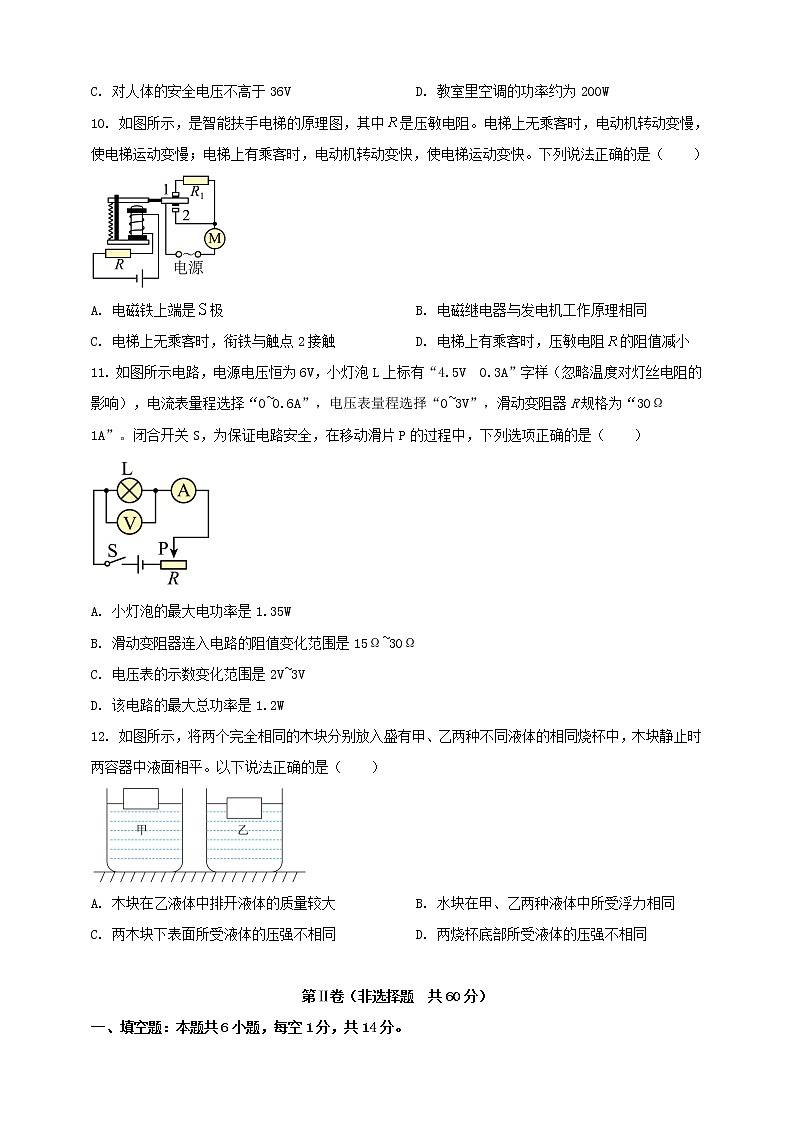

A. 《知識圖譜》對課桌壓力約0.5NB. 教室內較舒適的溫度約為24℃
C. 對人體的安全電壓不高于36VD. 教室里空調的功率約為200W
【答案】BC
【解析】A．物理知識圖譜的質量約為500g，所受重力約為
由二力平衡、相互作用力的知識可知，《知識圖譜》對課桌壓力與它受到的重力大小相等，即《知識圖譜》對課桌壓力約5N，故A不符合題意；
B．人體正常體溫在37℃左右，感覺舒適的溫度在23℃左右，故B符合題意；
C．經驗證明，只有不高于36V的電壓，對人體才是安全的，故C符合題意；
D．教室里空調正常工作時功率約為1000W，故D不符合題意。
故選BC。
10. 如圖所示，是智能扶手電梯的原理圖，其中是壓敏電阻。電梯上無乘客時，電動機轉動變慢，使電梯運動變慢；電梯上有乘客時，電動機轉動變快，使電梯運動變快。下列說法正確的是（ ）
A. 電磁鐵上端是極B. 電磁繼電器與發電機工作原理相同
C. 電梯上無乘客時，銜鐵與觸點2接觸D. 電梯上有乘客時，壓敏電阻的阻值減小
【答案】AD
【解析】A．根據安培定則，伸出右手，四指的方向?yàn)殡娏鞯姆较?，大拇指的方向?yàn)镹極的方向，故電磁鐵的下端為N極，上端為S極，故A正確；
B．電磁繼電器工作的原理是電流的磁效應，即通電導線周圍存在磁場，而發電機工作原理是電磁感應現象，即閉合電路的部分導體切割磁感線時，會產生感應電流，故B錯誤；
C．如圖所示，當觸點與1接觸時，電動機與定值電阻R1串聯，電動機分擔的電壓比較小，轉速比較慢，而當觸電與2接觸時，只有電動機接入電路，電動機轉動變快，故當有乘客時，銜鐵與2接觸，沒有乘客時，銜鐵與1接觸，故C錯誤；
D．當有乘客時，銜鐵與2接觸，此時銜鐵被吸下來，說明通過電磁鐵的磁性變強，通過電磁鐵的電流變大，則說明壓敏電阻的阻值變小，故D正確。
故選AD。
11. 如圖所示電路，電源電壓恒為6V，小燈泡L上標有“4.5V 0.3A”字樣（忽略溫度對燈絲電阻的影響），電流表量程選擇“0~0.6A”，電壓表量程選擇“0~3V”，滑動變阻器R規格為“30Ω 1A”。閉合開關S，為保證電路安全，在移動滑片P的過程中，下列選項正確的是（ ）
A. 小燈泡的最大電功率是1.35W
B. 滑動變阻器連入電路的阻值變化范圍是15Ω~30Ω
C. 電壓表的示數變化范圍是2V~3V
D. 該電路的最大總功率是1.2W
【答案】BCD
【解析】由圖可知，燈泡L與滑動變阻器串聯，電壓表測量燈泡兩端的電壓，電流表測量電路的電流。
A．燈泡正常工作時的電功率為
P額=U額I額=4.5V×0.3A=1.35W
但此時燈泡兩端的電壓為4.5V， 超過了電壓表量程，所以燈泡兩端的實際電壓低于額定電壓，因此燈泡的最大功率小于1.35W，故A錯誤；
B．燈泡的電阻為
電壓表量程為3V，所以燈泡兩端的電壓最大為3V，所以電路的最大電流為
電路的最小總電阻為
滑動變阻器的最小電阻為
R最小=R總-RL=30Ω-15Ω=15Ω
滑動變阻器的阻值越大，通過電路的電流越小，并且根據分壓原理可知，電壓表示數越小，所以滑動變阻器可以達到最大最值30Ω，所以滑動變阻器連入電路的阻值范圍為15~30Ω，故B正確；
C．當滑動變阻器連入電路的阻值最大為30Ω時，根據分壓原理可知，電壓表示數最小，電路總電阻為
R總′=30Ω+15Ω=45Ω
電路電流為
此時電壓表示數為
而電壓表的最大示數為3V，所以電壓表的示數變化范圍為2V~3V，故C正確；
D．根據公式P=UI可知，總電壓一定，電流最大為0.2A，所以電路的最大總功率為
P最大=UI最大=6V×0.2A=1.2W
故D正確。故選BCD。
12. 如圖所示，將兩個完全相同的木塊分別放入盛有甲、乙兩種不同液體的相同燒杯中，木塊靜止時兩容器中液面相平。以下說法正確的是（ ）
A. 木塊在乙液體中排開液體的質量較大B. 水塊在甲、乙兩種液體中所受浮力相同
C. 兩木塊下表面所受液體的壓強不相同D. 兩燒杯底部所受液體的壓強不相同
【答案】BD
【解析】AB．將兩個完全相同的木塊分別放入盛有甲、乙兩種不同液體的相同燒杯中，均處于飄浮狀態，即平衡狀態，故木塊的所受重力與浮力大小相等；由阿基米德原理知排開液體的所受重力相等，根據得，排開液體質量相等，故A錯誤；故B正確；
C．由兩個完全相同的木塊漂浮，故木塊下表面所受液體的壓強產生的壓力與重力是一對平衡力
重力和面積相同，兩木塊下表面所受液體的壓強相同，故C錯誤；
D．木塊在甲、乙兩燒杯的浮力相等，所以
由圖知
甲乙液體密度大小關系
根據得，深度相同，密度不同，底部所受液體的壓強不相同，故D正確。
故選BD。
第Ⅱ卷（非選擇題 共60分）
一、填空題：本題共6小題，每空1分，共14分。
13. 小華對一支鉛筆的長度進行4次正確測量，記錄數據如下：17.58cm、17.57cm、17.56cm、17.57cm，該鉛筆的長度是______cm，所用刻度尺的分度值是______。
【答案】 17.57 1mm
【解析】用刻度尺測鉛筆的長度需要多次測量，取平均值以減小誤差，所以求四次測量的平均值，所以物理課本的長度為
測量物體長度時，需估讀到分度值的下一位，即最后一位是估讀的，倒數第二位就是分度值所在的位，所以所用刻度尺的分度值是1mm。
14. 如圖所示，用動滑輪將重為160N的物體在5s內勻速提升1m，所用拉力F為100N，在此過程中，拉力F做的功為______J，拉力做功的功率為______W，動滑輪的機械效率為______。
【答案】 200 40 80%
【解析】由題意可知，拉力F做功
拉力F做功的功率為
提升該物體時，動滑輪的機械效率為
15. 甲、乙兩位同學分別騎自行車沿平直公路自西向東行駛，他們運動的s～t圖像如圖所示，則甲同學騎行的速度為________m/s；乙同學騎行的速度________甲同學速度；以甲為參照物，乙運動的方向?yàn)開______。
【答案】 4 小于 向西
【解析】由圖像知，甲、乙運動的s～t圖像都為過原點的直線，故甲、乙都做勻速直線運動，15s內甲同學運動的路程為s甲=60m，故甲同學的運動速度為
15s內乙同學運動的路程小于60m，根據速度公式可知乙同學的運動速度小于甲的速度。已知甲、乙兩位同學分別騎自行車沿平直公路自西向東行駛，若以速度較大的甲同學為參照物，乙與甲的距離不斷增大，以甲為參照物，乙向相反的方向運動，即乙運動的方向?yàn)橄蛭鳌?br>16. 燃燒1kg煤放出的熱量，是燃燒1kg木柴放出熱量的兩倍多，這主要是因?yàn)槊旱腳______比木柴的大。煤、天然氣等化石能源屬于_______（選填“可再生”或“不可再生”）能源。
【答案】 熱值 不可再生
【解析】1kg某種燃料完全燃燒放出的熱量，叫做這種燃料的熱值，燃燒1kg煤放出的熱量，是燃燒1kg木柴放出熱量的兩倍多，說明煤的熱值比木柴的熱值大。
煤、天然氣等化石能源短期內不可能從自然界得到補充，都屬于不可再生能源。
17. 電光源的發明，照亮了人類生活的每一個角落。圖甲所示的白熾燈是利用電流的_____（選填“熱效應”“磁效應”或“化學效應”）使燈絲達到白熾狀態而發光的，發光效率僅8%，更多能量都以內能的形式散失到周圍環境中?，F(xiàn)在用來照明的白熾燈已被圖乙所示節能、環保的燈所替代，一只燈的亮度相當于一只100W白熾燈的亮度。燈主要是用_______（選填“納米材料”“超導材料”或“半導體材料”）制成的。
【答案】 熱效應 半導體材料
【解析】白熾燈是利用電流的熱效應工作的，當電流通過燈絲時，電能主要轉化為內能。
半導體的導電性能介于導體與絕緣體之間，LED燈主要是由半導體材料制成的。
18. 如圖甲所示，電源電壓恒定不變，定值電阻R1的阻值為10Ω，滑動變阻器R2的最大阻值為50Ω。開關閉合后，當滑動變阻器的滑片P移到某一位置時，電壓表V1的示數如圖乙所示，此時R2的功率為0.8W。則電流表的示數為______A，電源電壓為______V。
【答案】 0.4 6
【解析】由電路圖可知，R1、R2串聯，電壓表V1測量R1兩端電壓，電壓表V2測量R2兩端的電壓，電流表測電路中的電流。
若電壓表V1接小量程時，由乙圖可知，電阻R1兩端的電壓U1=0.8V，電路中的電流
由于此時R2的功率為0.8W，所以R2兩端的電壓為
滑動變阻器R2接入的阻值為
所以假設不成立，故電壓表V1接的是大量程，由于分度值為0.5V，所以電壓表V1的示數為4V，電路中的電流為
由于此時R2的功率為0.8W，所以R2兩端的電壓為
根據串聯電路電壓特點可得，電源電壓為
U=U1′+U2′=4V +2V=6V
三、作圖題（本題有2個小題，每小題3分，共6分）
19. 如圖所示，畫出光經過透鏡折射后的光線。
【答案】如圖所示。
【解析】延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸。
20. 小磁針靜止時的指向如圖所示，請?jiān)趫D中的括號內標出電磁鐵右端的極性，在導線上a點標出電流的方向。
【答案】如圖所示。
【解析】由圖可知，小磁針靜止時的左端為N極，根據異名磁極相互吸引、同名磁極相互排斥，則電磁鐵左端為S極，右端為N極；根據安培定則，伸出右手使大拇指指向通電螺線管的N極，則四指彎曲所指的方向?yàn)殡娏鞯姆较?，所以電流從通電螺線管的右端流入，導線上a點電流的方向如下圖所示。
四、實驗題（本題有3個小題，共24分）
21. （6分）在“探究凸透鏡成像規律”的實驗中。
（1）一束平行于主光軸的光線經凸透鏡后，在光屏上形成一個最小、最亮的光斑，如圖甲所示，則該透鏡的焦距為_______；
（2）調節各元件位置如圖乙所示，可在光屏上得到一個清晰、倒立、_______（選填“放大”、“縮小”或“等大”）的實像；
（3）保持透鏡和蠟燭位置不變，在蠟燭和透鏡之間加一個近視鏡片，觀察到光屏上的像變模糊，若使光屏上的像再次清晰，可將光屏向_____（選填“左”或“右”）移動。
【答案】 （1）12.5 （2） 縮小 （3）右
【解析】（1）由圖示知，刻度尺的分度值為1cm，形成最小最亮光斑時，光屏與凸透鏡的距離為
L=42.5cm-30.0cm=12.5cm
所以焦距為12.5cm。
（2）由圖乙知，物距大于像距，所以在光屏上成的是倒立、縮小的實像。
（3）在光屏上能成清晰像蠟燭與凸透鏡間放入一個近視鏡，光屏應右移動，才能再次承接到清晰的像，因?yàn)榻曠R是凹透鏡，對光有發散作用，則蠟燭發出的光線先經近視鏡發散后，再經凸透鏡，其會聚點會變遠，所以光屏要向遠離凸透鏡的方向移動。
22. （6分）在“用天平和量筒測量鹽水的密度”實驗中：
（1）將天平放在水平桌面上，把游碼移到零刻度線處，指針位置如圖甲所示，應向______（選填“左”或“右”）調節平衡螺母，直至天平平衡；
（2）繼續進行實驗，記錄數據：
a．往燒杯中倒入適量鹽水，測得燒杯和鹽水的總質量m1為116g；
b．如圖乙所示，把燒杯中部分鹽水倒入量筒，讀出量筒中鹽水的體積V為40cm3；
c．如圖丙所示，測出燒杯和剩余鹽水的質量m2；
d．計算出鹽水的密度ρ。
請?jiān)诒砀裰械蘑佗冖畚恢锰幪顚懴鄳?yīng)的數據。
（3）某小組在步驟b中不慎將少量鹽水濺在量筒外面，這個小組測得的鹽水密度會偏大還是偏小？______，原因是________________________。
【答案】（1）左 （2）72 44 1.1 （3） 偏大 使得量筒中所測鹽水體積偏小，由可知，密度偏大。
【解析】（1）由甲圖可知，指針偏右，說明左端輕，右端重，應向輕些左端調節平衡螺母，直至天平平衡。
（2）由丙圖可知，砝碼質量為70g，標尺分度值為0.2g，游碼所在位置示數為2g，所以燒杯和剩余鹽水的質量為
倒入量筒中的鹽水質量為
鹽水的密度為
（3）在步驟b中不慎將少量鹽水濺在量筒外面，使得量筒中所測鹽水體積偏小，由可知，密度偏大。
23. （12分）在物理實驗課上，同學們要探究“電流與電壓的關系”。實驗室提供的器材有：
A．兩節干電池，B．電壓表（0～3V-15V），C．電流表，D．定值電阻，E．滑動變阻器，F(xiàn)．開關和導線若干。
（1）請用筆劃線代替導線將圖甲（見第3頁下端）中的電路連接完整；（ ）
（2）連接好電路后，閉合開關，發現電壓表有示數，電流表示數為零，經檢查兩電表均完好，則電路中出現的故障是___________；
（3）正確進行實驗，得到實驗數據如下表：
當電壓表示數為1.8V時，電流表示數（如乙圖所示）為_______A，電路中定值電阻的阻值為______ Ω；
（4）實驗中獲得了多組實驗數據，這是通過___________實現的；
（5）根據實驗數據分析可得：電阻一定時，導體中的電流跟導體兩端的電壓成___________。
【答案】 （1）
（2）電阻斷路，電壓表串聯了 （3）0.36 5 （4）調節滑動變阻器連入電路中的電阻 （5）正比
【解析】（1）電壓表應該與電阻并聯，電路連接完整如下
（2）連接好電路后，閉合開關，電壓表有示數，電流表示數為零，兩電表完好，則電路中出現的故障一定是電壓表串聯了，也就是說電阻斷路了。
（3）根據電表的接線柱和表的分度值，可知此表的分度值為0.02A，由表中指針?biāo)甘镜奈恢?，可讀出此時電流表的示數為0.36A。根據歐姆定律可得電阻的阻值為
（4）實驗中獲得了多組實驗數據，是通過調節電路中的滑動變阻器，改變接入電路中的電阻阻值來實現的。
（5）根據實驗數據分析可知：電阻一定時，導體兩端的電壓越大，通過導體中的電流越大，故電阻一定時，導體中的電流跟導體兩端的電壓成正比。
五、計算題（本題有3個小題，共30分。解答時應寫出必要的文字說明、公式和重要的計算步驟，只寫出最后答案的不能得分）
24. （6分）根據遙測數據判斷，2021年5月22日10時40分，“祝融號”火星車安全駛離著陸平臺，到達火星表面開始巡視探測，如圖所示。已知“祝融號”火星車在火星表面受到的重力為888N，輪子與火面的總接觸面積約。求火星車對水平火面的壓強。
【答案】1.11×104Pa
【解析】因?yàn)榛鹦擒囋谒交鹈嫔希詫?duì)火面的壓力
火星車對水平火面的壓強
答：火星車對水平火面的壓強是1.11×104Pa。
25. （12分）如圖所示為某用電器的內部簡化電路，R1和R2為定值電阻， ?，F(xiàn)將該用電器接入電壓為220V的電路，當S1斷開、S2接b時用電器消耗的電功率為220W。求：
（1）只閉合S1時，流過R1的電流；
（2）電阻R2的阻值；
（3）該用電器的最大電功率。
【答案】（1）1.25A；（2）44Ω；（3）1375W
【解析】（1）只閉合S1時，流過R1的電流為
（2）當S1斷開，S2接b時，R1和R2串聯，由公式P=UI得電路總電流
R1的電功率為
R2的阻值為
（3）當S1閉合，S2接a時，R1和R2并聯，該用電器功率最大。R1和R2電功率分別為
該用電器最大電功率為
26.（12分） 為保障今年夏糧豐收增產，我市部分縣區利用植保無人機對小麥開展“一噴三防”噴灑作業。如圖所示。某品牌植保無人機，加滿農藥和汽油后總質量為20kg，底部支架與水平地面的接觸面積為50cm2。在某次噴灑作業中，該無人機以5m/s的水平速度勻速噴灑3min，消耗汽油100mL。已知汽油的密度為0.71×103kg/m3，其熱值為4.6×107J/kg，g取10N/kg，求無人機：
（1）起飛前對水平地面的壓強；
（2）3min內飛行的水平路程；
（3）3min內消耗的汽油完全燃燒放出的熱量。
【答案】（1）；（2）900m；（3）
【解析】（1）起飛前對水平地面的壓力
起飛前對水平地面的壓強
（2）3min內飛行的水平路程
（3）3min內消耗的汽油完全燃燒放出的熱量
燒杯和鹽水的總質量m1/g
燒杯和剩余鹽水的質量m2/g
量筒中鹽水的質量m/g
量筒中鹽水的體積V/cm3
鹽水的密度ρ/g·cm-3
116
①___
②___
40
③___
實驗次數
1
2
3
4
5
電壓U/V
1.2
1.5
1.8
2.0
2.4
電流I/A
0.24
0.30
？
0.40
0.48
