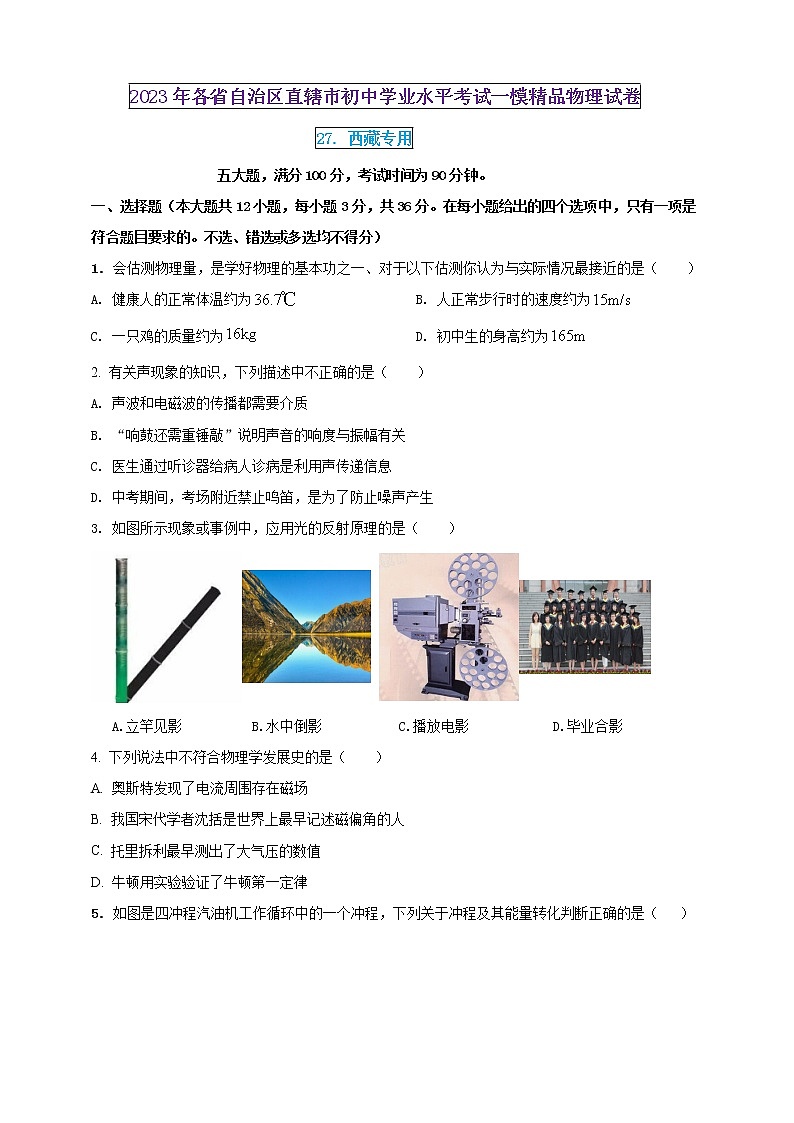

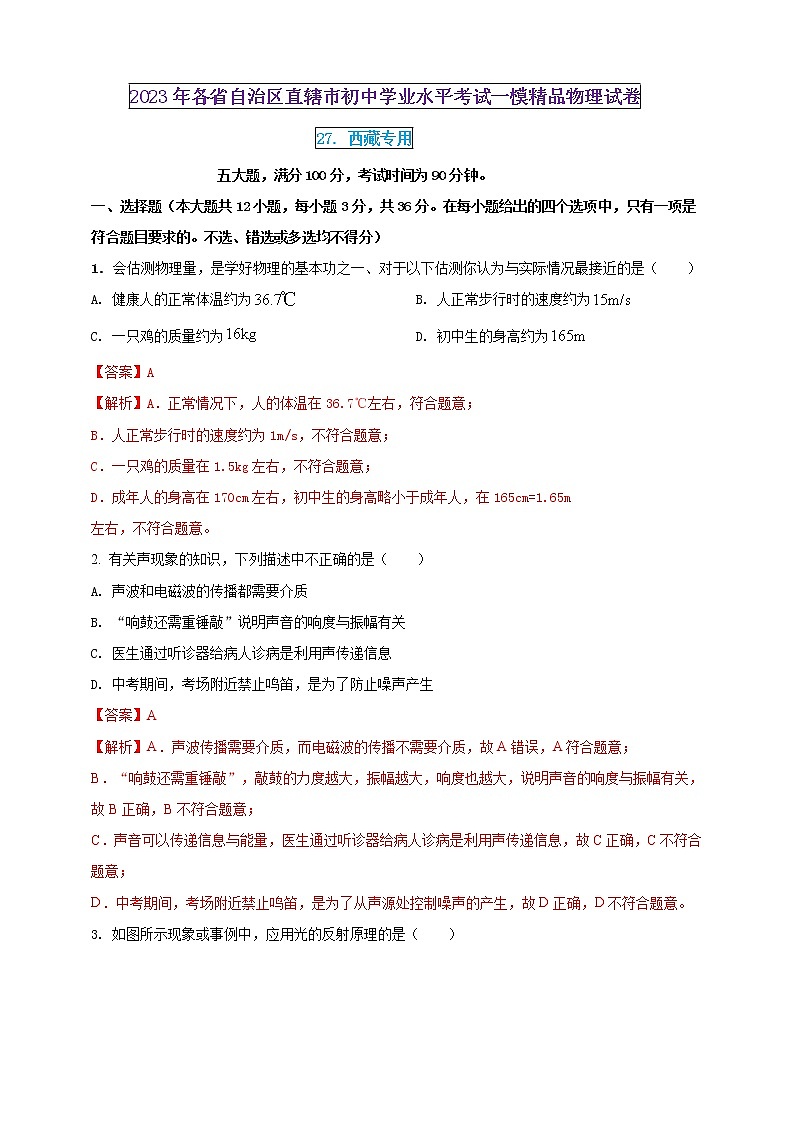

2023年初中學業水平考試一模精品物理試卷（西藏專用）（原卷版+解析版）

這是一份2023年初中學業水平考試一模精品物理試卷（西藏專用）（原卷版+解析版），文件包含2023年初中學業水平考試一模精品物理試卷西藏專用解析版doc、2023年初中學業水平考試一模精品物理試卷西藏專用原卷版doc等2份試卷配套教學資源，其中試卷共29頁， 歡迎下載使用。
五大題，滿分100分，考試時間為90分鐘。
一、選擇題（本大題共12小題，每小題3分，共36分。在每小題給出的四個選項中，只有一項是符合題目要求的。不選、錯選或多選均不得分）
1. 會估測物理量，是學好物理的基本功之一、對于以下估測你認為與實際情況最接近的是（ ）
A. 健康人的正常體溫約為B. 人正常步行時的速度約為
C. 一只雞的質量約為D. 初中生的身高約為
【答案】A
【解析】A．正常情況下，人的體溫在36.7℃左右，符合題意；
B．人正常步行時的速度約為1m/s，不符合題意；
C．一只雞的質量在1.5kg左右，不符合題意；
D．成年人的身高在170cm左右，初中生的身高略小于成年人，在165cm=1.65m
左右，不符合題意。
2. 有關聲現象的知識，下列描述中不正確的是（ ）
A. 聲波和電磁波的傳播都需要介質
B. “響鼓還需重錘敲”說明聲音的響度與振幅有關
C. 醫生通過聽診器給病人診病是利用聲傳遞信息
D. 中考期間，考場附近禁止鳴笛，是為了防止噪聲產生
【答案】A
【解析】A．聲波傳播需要介質，而電磁波的傳播不需要介質，故A錯誤，A符合題意；
B．“響鼓還需重錘敲”，敲鼓的力度越大，振幅越大，響度也越大，說明聲音的響度與振幅有關，故B正確，B不符合題意；
C．聲音可以傳遞信息與能量，醫生通過聽診器給病人診病是利用聲傳遞信息，故C正確，C不符合題意；
D．中考期間，考場附近禁止鳴笛，是為了從聲源處控制噪聲的產生，故D正確，D不符合題意。

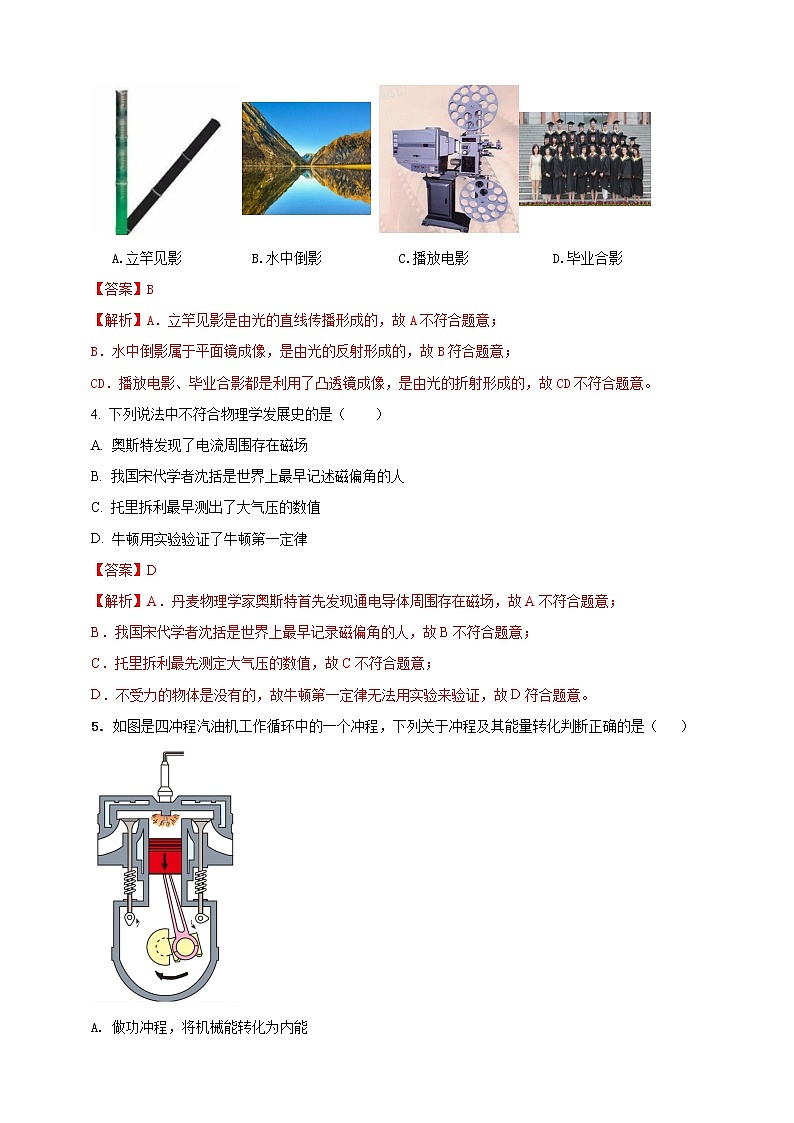

3. 如圖所示現象或事例中，應用光的反射原理的是（ ）

A.立竿見影 B.水中倒影 C.播放電影 D.畢業合影
【答案】B
【解析】A．立竿見影是由光的直線傳播形成的，故A不符合題意；
B．水中倒影屬于平面鏡成像，是由光的反射形成的，故B符合題意；
CD．播放電影、畢業合影都是利用了凸透鏡成像，是由光的折射形成的，故CD不符合題意。
4. 下列說法中不符合物理學發展史的是（ ）
A. 奧斯特發現了電流周圍存在磁場
B. 我國宋代學者沈括是世界上最早記述磁偏角的人
C. 托里拆利最早測出了大氣壓的數值
D. 牛頓用實驗驗證了牛頓第一定律
【答案】D
【解析】A．丹麥物理學家奧斯特首先發現通電導體周圍存在磁場，故A不符合題意；
B．我國宋代學者沈括是世界上最早記錄磁偏角的人，故B不符合題意；
C．托里拆利最先測定大氣壓的數值，故C不符合題意；
D．不受力的物體是沒有的，故牛頓第一定律無法用實驗來驗證，故D符合題意。

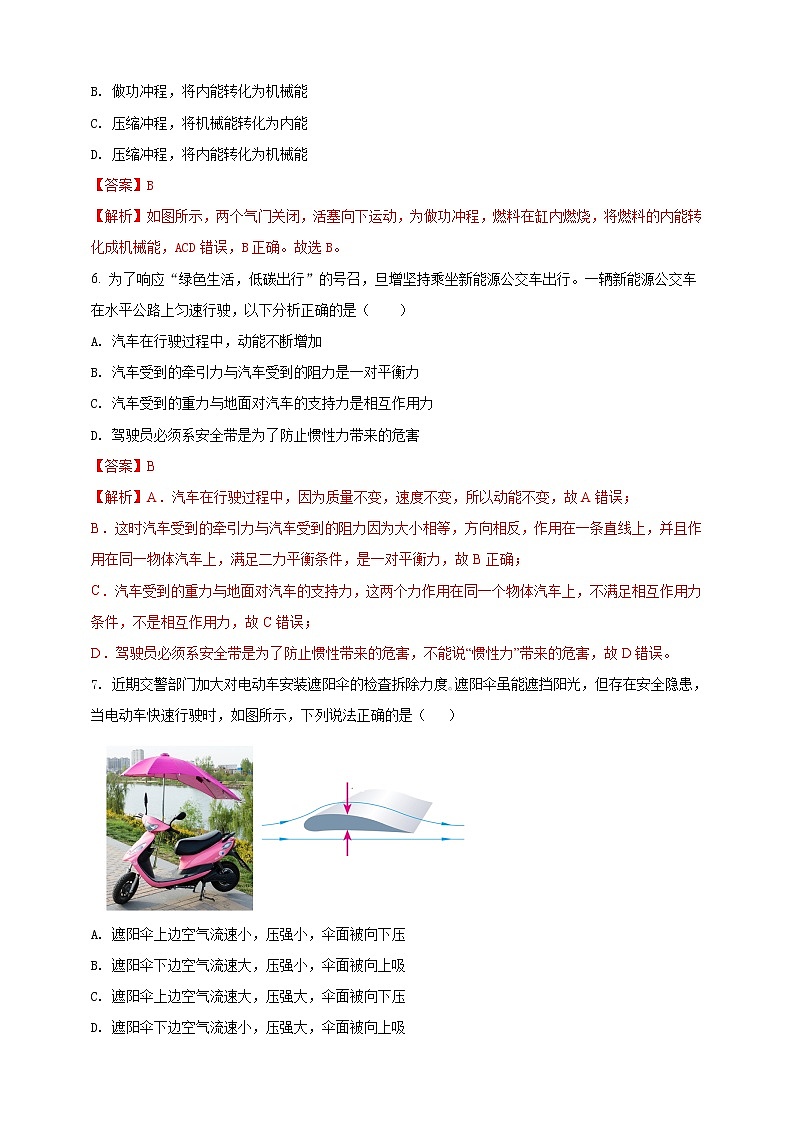

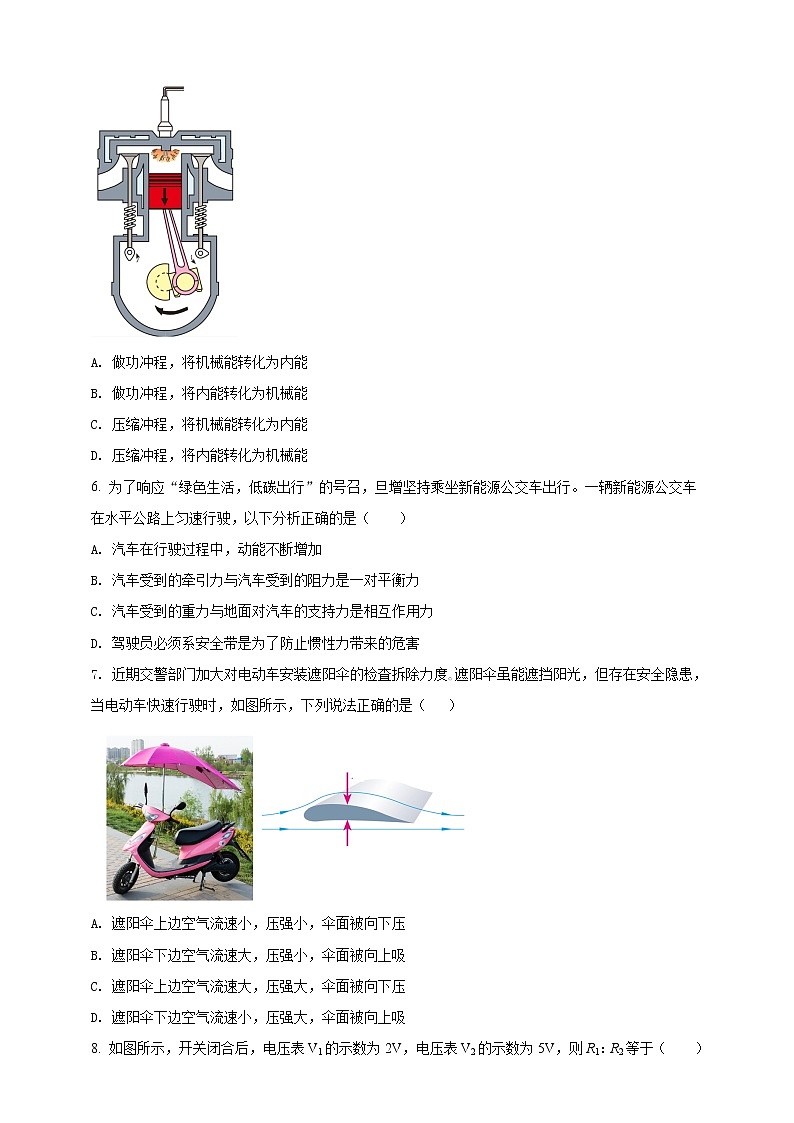

5. 如圖是四沖程汽油機工作循環中的一個沖程，下列關于沖程及其能量轉化判斷正確的是（ ）
A. 做功沖程，將機械能轉化為內能
B. 做功沖程，將內能轉化為機械能
C. 壓縮沖程，將機械能轉化為內能
D. 壓縮沖程，將內能轉化為機械能
【答案】B
【解析】如圖所示，兩個氣門關閉，活塞向下運動，為做功沖程，燃料在缸內燃燒，將燃料的內能轉化成機械能，ACD錯誤，B正確。故選B。
6. 為了響應“綠色生活，低碳出行”的號召，旦增堅持乘坐新能源公交車出行。一輛新能源公交車在水平公路上勻速行駛，以下分析正確的是（ ）
A. 汽車在行駛過程中，動能不斷增加
B. 汽車受到的牽引力與汽車受到的阻力是一對平衡力
C. 汽車受到的重力與地面對汽車的支持力是相互作用力
D. 駕駛員必須系安全帶是為了防止慣性力帶來的危害
【答案】B
【解析】A．汽車在行駛過程中，因為質量不變，速度不變，所以動能不變，故A錯誤；
B．這時汽車受到的牽引力與汽車受到的阻力因為大小相等，方向相反，作用在一條直線上，并且作用在同一物體汽車上，滿足二力平衡條件，是一對平衡力，故B正確；
C．汽車受到的重力與地面對汽車的支持力，這兩個力作用在同一個物體汽車上，不滿足相互作用力條件，不是相互作用力，故C錯誤；
D．駕駛員必須系安全帶是為了防止慣性帶來的危害，不能說“慣性力”帶來的危害，故D錯誤。
7. 近期交警部門加大對電動車安裝遮陽傘的檢査拆除力度?遮陽傘雖能遮擋陽光，但存在安全隱患，當電動車快速行駛時，如圖所示，下列說法正確的是（ ）
A. 遮陽傘上邊空氣流速小，壓強小，傘面被向下壓
B. 遮陽傘下邊空氣流速大，壓強小，傘面被向上吸
C. 遮陽傘上邊空氣流速大，壓強大，傘面被向下壓
D. 遮陽傘下邊空氣流速小，壓強大，傘面被向上吸
【答案】D
【解析】傘的形狀是上方凸起的，當氣流經過時，上方的流速大，壓強小，下方的流速小，壓強大，傘下方的氣壓大于傘上方的氣壓，這樣就會產生一個向上的升力，使傘容易被風吸起來，使電動車不能平穩行駛。

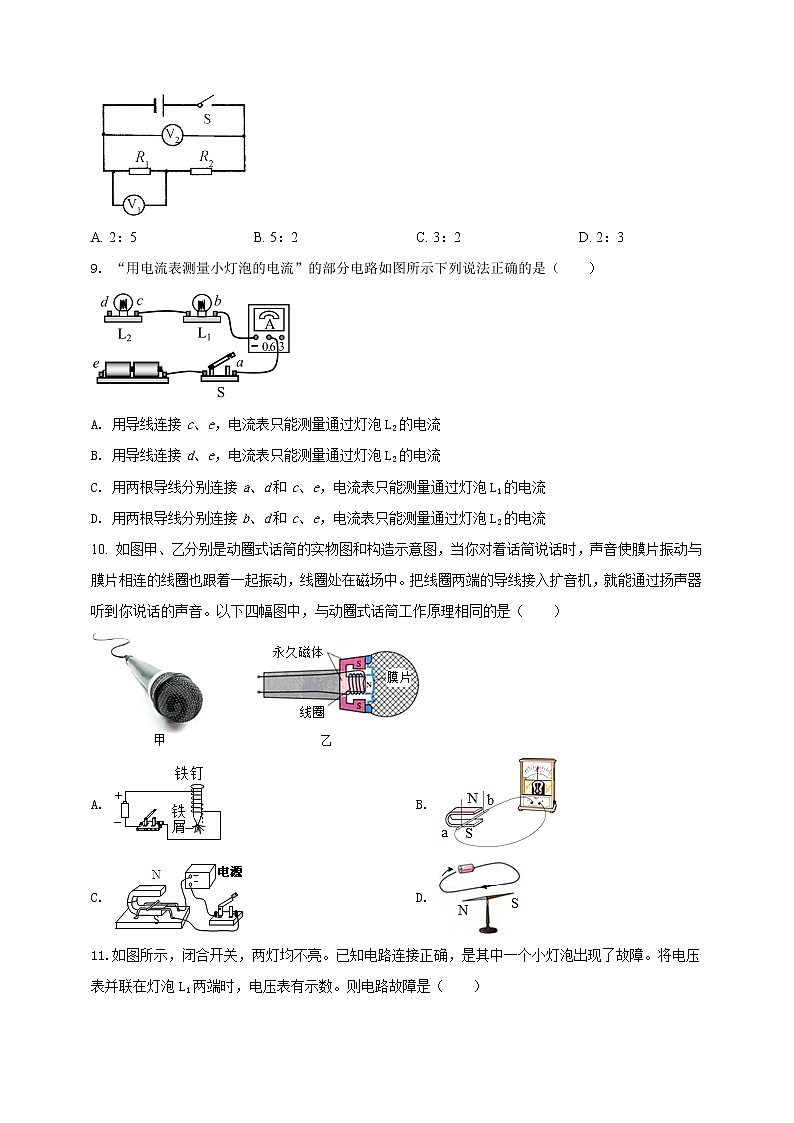

8. 如圖所示，開關閉合后，電壓表V1的示數為2V，電壓表V2的示數為5V，則R1：R2等于（ ）
A. 2：5B. 5：2C. 3：2D. 2：3
【答案】D
【解析】由電路圖可知，R1與R2兩個電阻串聯，電壓表V1測量R1兩端電壓，電壓表V2測量電源電壓，由串聯分壓可知
9. “用電流表測量小燈泡的電流”的部分電路如圖所示下列說法正確的是（ ）
A. 用導線連接c、e，電流表只能測量通過燈泡L2的電流
B. 用導線連接d、e，電流表只能測量通過燈泡L2的電流
C. 用兩根導線分別連接a、d和c、e，電流表只能測量通過燈泡L1的電流
D. 用兩根導線分別連接b、d和c、e，電流表只能測量通過燈泡L2的電流
【答案】C
【解析】A．用導線連接c、e，此時電路為L1的簡單電路，電流表測量通過燈泡L1的電流，A錯誤；
B．用導線連接d、e，此時電路為L1、L2串聯的電路，電流表測量通過燈泡L1、L2的電流，B錯誤；
C．用兩根導線分別連接a、d和c、e，此時電路為L1、L2并聯的電路，電流表測量通過燈泡L1支路的電流，C正確；
D．用兩根導線分別連接b、d和c、e，此時電路為L1、L2并聯的電路，電流表測量干路電流，D錯誤。
10. 如圖甲、乙分別是動圈式話筒的實物圖和構造示意圖，當你對著話筒說話時，聲音使膜片振動與膜片相連的線圈也跟著一起振動，線圈處在磁場中。把線圈兩端的導線接入擴音機，就能通過揚聲器聽到你說話的聲音。以下四幅圖中，與動圈式話筒工作原理相同的是（ ）
A. B.
C. D.
【答案】B
【解析】當你對著話筒說話時，產生的聲音使膜片振動，與膜片相連的線圈也跟著一起振動， 而線圈處在磁場中，線圈振動時切割磁感線，能產生隨著聲音變化而變化的電流，感應電流經過放大后，通過揚聲器還原成聲音。話筒運用的是電磁感應的原理，即導體在閉合線圈中做切割磁感線運動，產生的感應電流，故ACD不符合題意，B符合題意。
11.如圖所示，閉合開關，兩燈均不亮。已知電路連接正確，是其中一個小燈泡出現了故障。將電壓表并聯在燈泡L1兩端時，電壓表有示數。則電路故障是（ ）
A. 燈L1短路B. 燈L2短路C. 燈L1斷路D. 燈L2斷路
【答案】C
【解析】AB．燈L1短路或燈L2短路，另一個燈泡發光，題目中兩燈均不亮，故AB不符合題意；
C．燈L1斷路，兩燈均不亮，將電壓表并聯在燈泡L1兩端時，相當于電壓表和燈泡L2串聯，電壓表有示數，故C符合題意；
D．燈L2斷路，兩燈均不亮，將電壓表并聯在燈泡L1兩端時，電壓表斷路，電壓表沒有示數，故D不符合題意。
12. 如圖所示電路中，電源兩端電壓保持不變，小燈泡L的規格為“3V 1.5W”，當開關S2，S3斷開，S1閉合時，燈泡恰好正常發光；當開關S1，S3斷開，S2閉合時，電流表的讀數為0.3A（忽略燈絲電阻的變化），則（ ）
A. 電源兩端電壓為6V
B. 電阻R的阻值大小為6Ω
C. 當開關S2斷開，S1，S3閉合時，電流表的示數為1.25A
D. 當開關S2斷開，S1，S3閉合時，燈泡L和電阻R的電功率之比是3：2
【答案】C
【解析】A．當只閉合開關S1時，電路中只接入了小燈泡，電流表測整個電路的電流，此時小燈泡正常發光，故電源電壓等于小燈泡的額定電壓，即
故A錯誤，不符合題意；
B．當只閉合開關S2時，小燈泡與電阻R串聯，電流表測整個電路的電流，小燈泡的電阻為
電路中的總電阻為
根據串聯電路電阻的特點可得電阻R的阻值
故B錯誤，不符合題意；
C．當開關S2斷開，S1，S3閉合時，燈與電阻R并聯，電流表測干路的電流，則電路中的總電阻為
則干路的電流為
故C正確，符合題意；
D．當開關S2斷開，S1，S3閉合時，燈與電阻R并聯，由可得燈與電阻R消耗的電功率之比
故D錯誤，不符合題意
二、填空題（每空1分，共20分）
13. 毛皮摩擦過的橡膠棒靠近一帶電小球時，它們相互排斥，則小球帶______電，橡膠棒是______（選填“導體”或“絕緣體”）。
【答案】 負 絕緣體
【解析】毛皮摩擦過的橡膠棒帶負電，同種電荷相互排斥，所以小球帶負電。
常見的絕緣體有塑料、橡膠、玻璃、瀝青等。
14.如圖乙所示，該體溫計是利用液體的___________原理工作，其示數為___________℃。
【答案】（1）1 2.10 （2）熱脹冷縮 37.5
【解析】（1）甲圖刻度尺1個大格表示1cm，一個大格分成10個小格，所以1個小格表示1mm，即分度值為1mm。
物體的左邊與刻度尺的1.00cm對齊，右邊與刻度尺的3.10cm對齊，所以所測物體的長度是
l=3.10cm-1.00cm=2.10cm
（2）體溫計里面是水銀，呈液態，水銀在受熱時，體積膨脹，受冷時，體積收縮，所以體溫計是利用液體的熱脹冷縮原理工作的。
體溫計的分度值為0.1℃，液面正好對準37.5℃，所以體溫計的示數為37.5℃。
15. 湯姆生發現了電子，說明__________是可分的。地面衛星控制中心向“天問一號”發送指令使其成功進人環繞火星軌道，控制中心是利用__________傳遞指令信號的。
【答案】電子 電磁波
【解析】考點是從粒子到宇宙、電磁波。湯姆生發現電子，說明原子是可分的，衛星通信通過電磁波進行通信，傳遞指令。
16. 2021年5月29日，搭載著天舟二號貨運飛船的長征七號遙三運載火箭，在我國文昌航天發射場成功升空，在火箭發射升空過程中，火箭的動能將_______（選填“變大”、“變小”或“不變”）；若以地面為參照物，該火箭是________的。
【答案】 變大 運動
【解析】火箭發射升空的過程中，加速向上運動，速度變大，所以動能增大。
若以地面為參照物，該火箭位置改變，是運動的。
17. “端午節”是中華文明最具代表性的“文化符號”之一、小明的媽媽在端午節用鐵鍋煮粽子是利用鐵的________好，煮粽子的過程是利用________的方式增大了粽子的內能。
【答案】 導熱性 熱傳遞
【解析】鐵導熱性好，用鐵鍋煮粽子熱得更快。
粽子吸收熱量、溫度升高，是通過熱傳遞方式增加內能的。
18. 一桶水用去一半，桶內剩余水的質量__________，剩余水的密度__________（均選填“增大”、“減小”或“不變”）。
【答案】減小 不變
【解析】考點是質量和密度。質量是物體的物理屬性，與位置、狀態、形狀無關，水用去一半質量減?。幻芏仁俏镔|的物理屬性，與物質的質量、體積無關，與溫度、狀態、物質的種類有關，故水的密度不變。
19. 兩輛汽車在同一平直公路上同時出發，其路程s與時間t的關系如圖所示。由圖像可知，甲車的速度______乙車的速度（選填“”），當時，甲、乙兩車相距______。
【答案】 > 200
【解析】由圖得出甲乙兩車都做勻速直線運動，在t=50s時，甲車行駛的路程s甲=1000m，乙車行駛的路程s乙=700m，甲車的速度
v甲==20m/s
v乙==10m/s
v甲＞v乙
由圖可知，行駛20s時甲車追上乙車，當t=40s時，甲車行駛路程
s′甲=800m-400m=400m
乙車行駛的路程
s′乙=600-400m=200m
Δs=s′甲-s′乙=400m-200m=200m
20. 在“測量物體浸沒在液體中所受的浮力”實驗中，某同學在彈簧測力計下懸掛一個物塊，靜止時彈簧測力計的示數F1=2.2N，再將物體浸沒在酒精中，靜止時彈簧測力計的示數F2=1.4N，如圖所示，則物體在酒精中受到的浮力是______N，物體的體積是______m3。（酒精0.8×103kg/m3，g取10N/kg）
【答案】 0.8
【解析】根據稱重法，可知物體在酒精中受到的浮力是
由阿基米德原理可知，物體的體積是
21. 如圖所示的家庭電路，兩虛線框中連入了電燈和開關，則方框__________中為開關；閉合開關后，發現電燈不亮，使用試電筆測試a、b、c三點時試電筆的氛管均發光，測試d點時試電筆的氖管不發光，則該電路的故障為____________________。
【答案】 乙 cd之間斷路
【解析】從用電安全考慮，控制電燈的開關要接在火線和電燈之間，當斷開開關時，火線將被斷開，人這時更換燈泡不會有觸電危險。
火線能使試電筆發光，零線不能使試電筆發光，依題意試電筆測試a、b、c三點時試電筆的氛管均發光，測試d點時試電筆的氖管不發光，說明a、b、c三點都可看作在火線上，d點在零線上，由圖分析可知，當cd之間斷路時，a、b、c三點都可看作在火線上，d點在零線上。
22. 如圖所示的電路，電源電壓保持不變，閉合開關S、S1，斷開開關S2，在滑動變阻器的滑片P從a端移動到b端的過程中，電壓表示數變化范圍是4～12V，電流表示數變化范圍是0.4～1.2A，則電源電壓是_____V；閉合開關S、S2，斷開開關S1，當滑動變阻器的滑片從a端移動到中點時，小燈泡L恰好正常發光，此過程中電路最大功率和最小功率之比為4:3，則小燈泡L的額定功率是 ______W。（不計溫度對燈絲電阻的影響）
【答案】 12 3.2
【解析】閉合開關S、S1，斷開開關S2，滑動變阻器的滑片P在b端時，電路中只接入R1，電壓表測電源電壓，此時電壓表的示數為12V，即電源電壓為12V。此時電流表的示數為1.2A，則R1的阻值為
閉合開關S、S1，斷開開關S2，滑動變阻器的滑片P在a端時，R1和R2串聯，電壓表測R1兩端的電壓，此時電壓表的示數為4V，電流表的示數為0.4A，則R2兩端的電壓為
R2的最大阻值為
閉合開關S、S2，斷開開關S1時，小燈泡L和R2串聯，滑片從a端移動到中點時，電源電壓不變，電路最大功率和最小功率之比為4:3，由公式可得
可求得RL=20Ω。
滑片移動到中點時，電路總電阻為
此時小燈泡L恰好正常發光，電路中的電流為
則小燈泡L的額定功率為
三、作圖題（每小題2分，共6分）
23. 如圖所示，在清水池底水平放置一平面鏡，一束光射向水面的A點，經水折射和平面鏡一次反射后射向水面的B點，請作出該過程的光路圖。
【答案】如圖所示.
【解析】過平面鏡做A點的對稱點A′，連接A′B交平面鏡與點O，OB即為反射光線，連接AO，即為折射光線(也是OB對應的入射光線)，如圖所示：
24. 請用筆畫線代替導線，將如圖中的電燈、開關和插座（插座準備接大功率用電器）接入家庭電路中．
【答案】如圖所示．
【解析】三孔插座的上面的孔接地線，左孔接入零線，右孔接火線；電燈的接法：火線先過開關再入燈泡，然后接入頂端的金屬點，零線直接接入螺旋套，如上圖所示．
25.如圖所示，根據小磁針靜止時的指向，在通電螺線管的電路中標出螺線管的N極和電源的正極。
【答案】如圖所示．
【解析】小磁針的左端是N極，由異名磁極相互吸引可知螺線管的右端是S極，左端是N極，由安培定則可知電源的右端是正極，左端是負極。
四、實驗探究題（每空1分，共20分）
26. （6分）在“探究固體熔化時溫度的變化規律”實驗中，實驗裝置如圖（甲）所示，將溫度計插入試管后，待溫度升至50℃左右開始，每隔大約1min記錄一次溫度，在固體完全熔化后再記錄4～5次，根據記錄的數據，在方格紙上以縱軸表示溫度，橫軸表示時間，描點連線，得到如圖（乙）所示的該物質熔化時溫度隨時間變化的圖象。
(1)該物質是______（選填“晶體”或“非晶體”），熔化過程持續了______min；
(2)圖中C點物體處于______（選填“固態”、“液態”或“固液共存態”）；
(3)圖中B點物體的內能______（選填“大于”、“小于”或“等于”）圖中D點物體的內能；
(4)某同學把試管中的物質換成水，發現無論怎么加熱，試管中的水都不會沸騰，請設計一種可以使試管中的水沸騰的方案：____________（該空2分，其它空1分）。（填寫一種方案即可）
【答案】 (1)晶體 3 (2)固液共存態 (3)小于 (4)見解析
【解析】(1)由圖乙可知，2-5min內，吸收熱量，溫度不變，所以該物質為晶體，熔化的時間為
5min-2min=3min
(2)圖中C點在熔化過程中，處于固液共存狀態。
(3)BD段的物質處于熔化過程中，不斷吸熱，內能增加，溫度不變，故物體在B點時具有的內能小于在D點時的內能。
(4)可以給燒杯上面加一個蓋，這樣燒杯水面上方氣壓高，水的沸點高，使試管中的水沸騰。
27. （4分）某興趣小組做“探究凸透鏡成像規律”的實驗。
(1)凸透鏡的焦距是，當燭焰在圖示位置時，移動光屏可以在光屏上得到一個倒立、______的實像，在照相機和投影儀中，成像情況與此類似的是______；
(2)實驗中，光屏上已經得到燭焰清晰的像，某同學不小心用手指的指尖觸摸到了凸透鏡，則光屏上會出現______。（選填“指尖的像”“指尖的影子”或“完整燭焰的像”）
(3)把凸透鏡換成薄玻璃板，在蠟燭一側觀察玻璃板也能看到一個______（選填“放大”“縮小”或“等大”）的蠟燭的像，把光屏移動到這個像所在的位置，光屏上______（選填“有”或“沒有”）這個像。
【答案】 (1)縮小 (2)照相機 (3)完整燭焰的像 (4)等大 (5)沒有
【解析】(1)物距u=50cm-20cm=30cm
凸透鏡的焦距是10cm
u＞2f
凸透鏡成倒立、縮小的實像，應用于照相機。
(2)用手指的指尖觸摸到了凸透鏡，手指遮擋部分入射光線，折射光線變少，其它光線的折射情況不變，所以只能使像變暗淡一些，不能改變像的大小，故像是完整的。
(3)把凸透鏡換成薄玻璃板，薄玻璃板相當于平面鏡，在蠟燭一側觀察玻璃板會看到一個正立、等大的虛像，虛像在光屏上無法呈現，所以光屏上不會接到這個像。
28.（4分）探究液體內部壓強的特點：
(1)用壓強計和盛有水的容器進行實驗，情形如圖甲所示。比較A、B可知：在液體內部的同一深度，向______的壓強都相等；比較A、C可知：液體內部壓強的大小跟______有關。
(2)用如圖乙所示的容器也可以探究液體內部的壓強。容器中間用隔板分成互不相通的左右兩部分，隔板上有一圓孔用薄橡皮膜封閉，橡皮膜兩側壓強不同時其形狀發生改變。用此容器進行的兩次實驗，情形如圖丙的D、E所示由此可推斷：a、b兩種液體密度的大小關系是ρa______ρb，a、c兩種液體密度的大小關系是ρa______ρc。
【答案】 (1)各個方向 深度 (2)小于 大于
【解析】(1)由圖可知，AB兩探頭方向不同，而U型管的液面高度差相同，說明在液體內部的同一深度，液體向各個方向的壓強都相等。
由圖可知，A中探頭深度更深，U型管的液面高度差更大，說明在液體內部的壓強隨深度的增大而增大。
(2)由圖可知，皮膜兩邊壓強相同，根據可得，b的液體密度更大。同理，a的密度大于c的密度。
29.（6分）在“測量小燈泡正常發光時的電阻”實驗中小亮已連接的部分電路如圖甲所示，小燈泡的額定電壓U額＝3.8V。
（1）請你用筆畫線代替導線，將圖甲中電路連接完整（要求：滑動變阻器滑片P向右移動時電阻變大）。
（2）實驗中除保護電路外滑動變阻器另一個作用是 。閉合開關，小燈泡不亮，電流表無示數，電壓表示數接近電源電壓，造成電路故障的原因是 。
（3）排除故障后，當實驗中小燈泡正常發光時，電流表的示數如圖乙所示，則小燈泡正常發光時的電阻為 Ω（結果保留一位小數）。
（4）另一組的同學設計了圖丙所示的實驗電路，測出了小燈泡的額定功率，電源電壓未知但恒定不變，R1和R2為滑動變阻器，R2的最大阻值R0，請你將實驗步驟補充完整。
①只閉合開關S、S1調節R2，使電壓表的示數為U額；
②只閉合開關S、S2， ，使電壓表示數仍為U額；
③接著將R2的滑片P調至最左端，記下電壓表的示數U1，再R2的滑片P調至最右端，記下電壓表的示數U2，則小燈泡額定功率表達P額＝ （U額、R0、U1、U2表示）。
【答案】（1）實物電路圖如下圖所示：
；
（2）改變燈泡兩端的電壓（或改變通過燈泡的電流）；小燈泡斷路；（3）12.7；（4）調節R1；
。
【解析】（1）變阻器接一上一下接入電路中，滑動變阻器的滑片P向右移動時電阻變大，滑動變阻器應接A接線柱，把滑動變阻器串聯接入電路，實物電路圖如圖所示：
（2）實驗中除保護電路外滑動變阻器另一個作用是：改變通過燈泡的電流（或改變燈泡兩端的電壓）；
經分析，在實驗中連接好電路，閉合開關，小燈泡不亮，電流表無示數，則電路發生斷路，電壓表示數接近電源電壓，說明電壓表兩接線柱與電源兩極相連，所以造成電路故障的原因是小燈泡斷路；
（3）當電壓表示數等于燈泡額定電壓3.8V時燈泡正常發光；由圖乙所示電流表可知，其量程為0～0.6A，分度值為0.02A，示數為0.3A，
燈泡電阻為：R＝＝≈12.7Ω；
（4）電源電壓為6V，燈泡正常發光時，滑動變阻器兩端電壓為6V﹣3.8V＝2.2V＜3V，電壓表15V接線柱損壞，電壓表可以選擇0～3V量程，把電壓表并聯在滑動變阻器兩端。
（4）①只閉合開關S、S1調節R2，使電壓表的示數為U額；
②只閉合開關S、S2，調節R1，使電壓表示數仍為U額；
③接著將R2的滑片P調至最左端，記下電壓表的示數U1，再R2的滑片P調至最右端，記下電壓表的示數U2，
在③中，將R2的滑片P調至最左端，R2連入電路中的電阻為0，電壓表的示數為U1即為電源電壓，再將R2的滑片P調至最右端，此時兩變阻器串聯，電壓表的示數為U2，即為R1的電壓，根據串聯電路的規律和歐姆定律有：＝
解得：R1＝，
根據等效替代法，此時R1連入電路中的電阻大小等于燈正常發光時的電阻RL的大??；
小燈泡額定功率的表達式為：
P額＝＝＝＝。
【點評】本題考查測量小燈泡正常發光時的電阻以及測量小燈泡額定功率，考查電路連接、故障分析、操作過程、電阻的計算、額定功率的計算，涉及等效替代法，及在沒有電流表的情況下設計方案測燈正常發光的電功率的能力。
五、計算題（共18分）
30．（6分）在“探究水沸騰時溫度變化的特點”實驗中，用酒精燈給燒杯中的水加熱，燒杯中盛有20℃、質量為100g的水，在一個標準大氣壓下加熱至沸騰，假如完全燃燒酒精3g。[水的比熱容為4.2×103J/（kg?℃），酒精的熱值為3.0×107J/kg]求：
（1）水吸收的熱量是多少？
（2）此過程中酒精燈燒水的熱效率。
（3）科學研究表明：1g 100℃的水汽化成同溫度的水蒸汽需要吸收2.26×103J的熱量。水開始沸騰后持續觀察沸騰現象，同時發現水的質量減少了5g，求此過程水汽化成水蒸氣所吸收的熱量。
【答案】（1）水吸收的熱量是3.36×104J；
（2）酒精燈燒水的熱效率是37.3%；
（3）5g，100℃的水汽化成同溫度的水蒸汽需要吸收的熱量是1.13×104J。
【解析】（1）一個標準大氣壓下水的沸點為100℃，即需將水加熱至100℃，
水吸收的熱量：
Q吸=cm（t﹣t0）=4.2×103J/（kg?℃）×0.1kg×（100℃﹣20℃）=3.36×104J；
（2）3g酒精完全燃燒釋放的熱量：
Q放=mq=3×10﹣3kg×3.0×107J/kg=9×104J；
酒精燈燒水的熱效率：
η=×100%=×100%≈37.3%；
（3）1g 100℃的水汽化成同溫度的水蒸汽需要吸收2.26×103J的熱量，則5g 100℃的水汽化成同溫度的水蒸汽需要吸收的熱量：
Q=5g×2.26×103J/g=1.13×104J。
31. （4分）疫情期間，大壯同學自制了如圖所示的健身器材，堅持鍛煉身體。用細繩系在輕桿的O點將輕桿懸掛起來，在桿的A端懸掛質量m1=10kg的重物，在B端豎直向下緩慢拉動輕桿至水平位置。已知AO長1.5m，OB長0.5m，大壯質量m2=56kg，g取10N/kg，求此時：
(1)大壯對桿的拉力大??；
(2)地面對大壯的支持力大小。
【答案】(1) 300N；(2) 260N
【解析】(1) 緩慢拉動輕桿至水平位置，根據杠桿平衡條件可得：FAOA=FBOB，F(xiàn)A的大小等于GA，即
FA=GA= m1g=10kg10N/kg=100N
則
FB===300N
即大壯對桿的拉力為300N。
(2) 大壯受三個力，重力G、桿對大壯的拉力F、地面對大壯的支持力F支，三個力平衡，桿對大壯的拉力與大壯對桿的拉力為相互作用力，大小相等，則地面對大壯的支持力
F支=G-F=m2g-F=56kg10N/kg-300N=260N
地面對大壯的支持力為260N。
32. （8分）隨著國家經濟的發展，人民生活水平不斷提高，越來越多的電器設備進入老百姓家中，極大地方便了人們的日常生活。次仁同學發現家中電飯煲的銘牌信息模糊不清，如圖（甲）所示，簡化電路圖如圖（乙）所示，當飯做好后電飯煲自動進入保溫狀態，他想利用在學校學到的物理知識對電飯煲進行研究。
(1)根據電路圖分析，開關斷開時，電飯煲處于_______（選填“保溫”或“加熱”）狀態；
(2)求電飯煲保溫時的電功率；
(3)電飯煲接通電源即開始加熱，10min后進入保溫狀態。圖（丙）為次仁家的電能表，那么電能表轉動100轉所提供的電能可以讓電飯煲正常工作多長時間?
【答案】(1)保溫 (2)80W (3)681.8s
【解析】(1)由圖乙知，當開關斷開時，電阻，串聯，電阻中總電阻最大，由知，此時電飯煲處于保溫狀態。
(2)當開關閉合時，被短路，電路中只有接入電路，此時電飯煲處于加熱狀態，則的阻值為
處于加熱狀態時，電路中的總電阻為
則電飯煲的保溫功率為
(3)電能表轉動100轉時，用電器所消耗的電能為
由可得這些電能可以讓電飯煲正常工作時間
