物理九年級全冊第2節 電生磁集體備課ppt課件

這是一份物理九年級全冊第2節 電生磁集體備課ppt課件，文件包含第2節電生磁pptx、為什么通電后機器人會被吸住呢mp4、演示螺線管磁場mp4、電磁學實驗三研究通電螺線管外部的磁場分布mp4、磁針會轉動嗎_1080mp4、通電螺線管外部磁場分布mp4等6份課件配套教學資源，其中PPT共28頁， 歡迎下載使用。
男人在逃跑前做了什么？為什么后來機器人就被吸住了？這說明了什么呢？

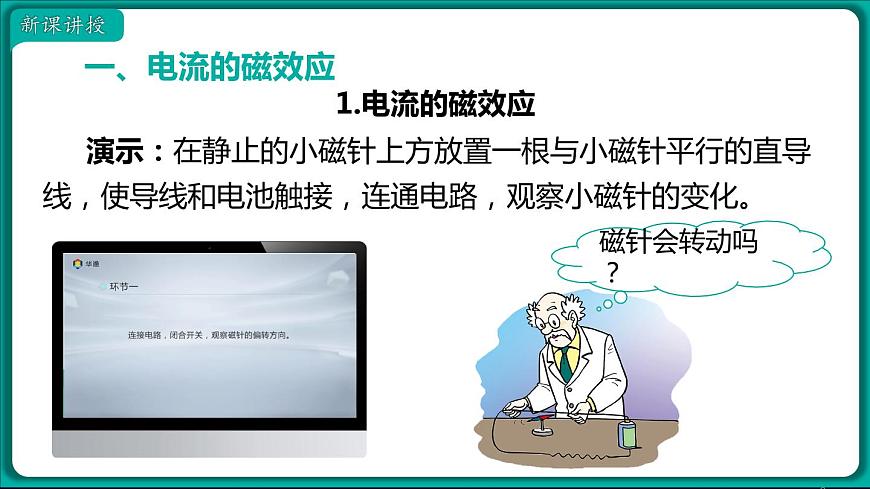

演示：在靜止的小磁針上方放置一根與小磁針平行的直導線，使導線和電池觸接，連通電路，觀察小磁針的變化。
結論：通電導線周圍存在磁場

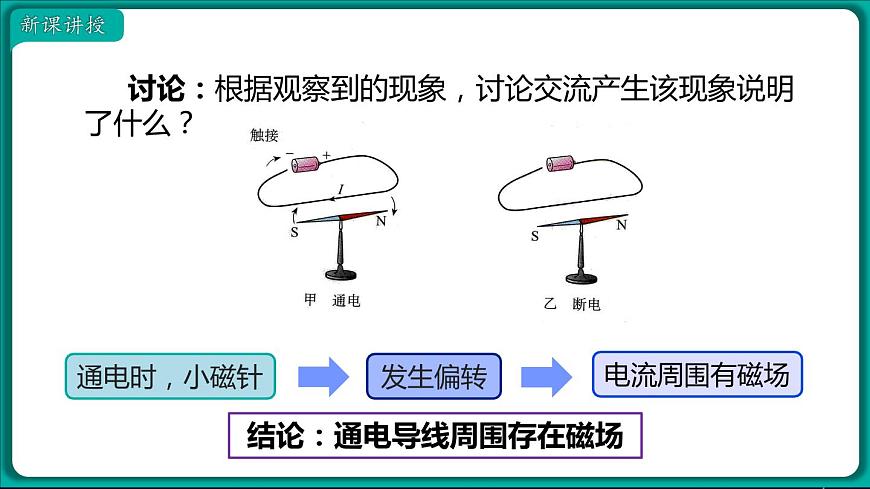

討論：根據觀察到的現象，討論交流產生該現象說明了什么？

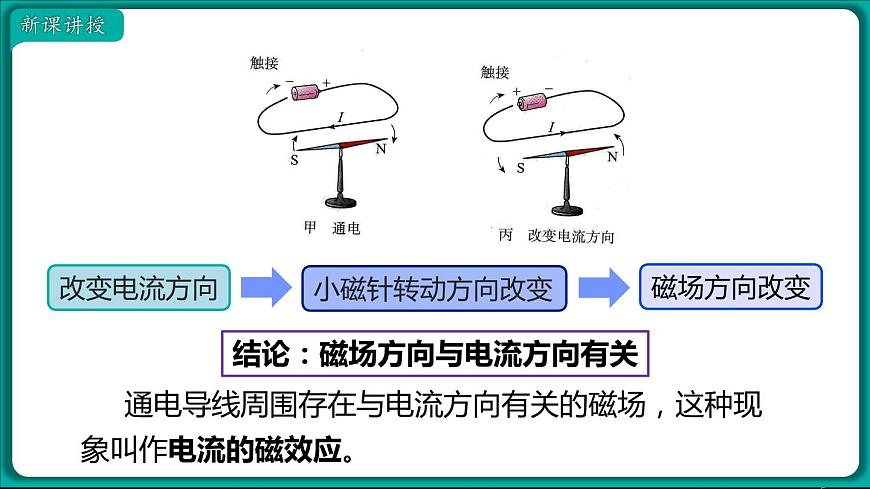

通電導線周圍存在與電流方向有關的磁場，這種現象叫作電流的磁效應。
結論：磁場方向與電流方向有關
2.物理學史（奧斯特）
電流的磁效應是丹麥物理學家奧斯特第一個發現的，所以該實驗叫奧斯特實驗。1820年，奧斯特在課堂上做實驗時發現了電和磁之間的聯系。這個發現令?yuàn)W斯特極為興奮，他懷著極大的興趣又繼續做了許多實驗，終于證實了電流的周圍存在著磁場，在世界上第一個發現了電與磁的聯系。

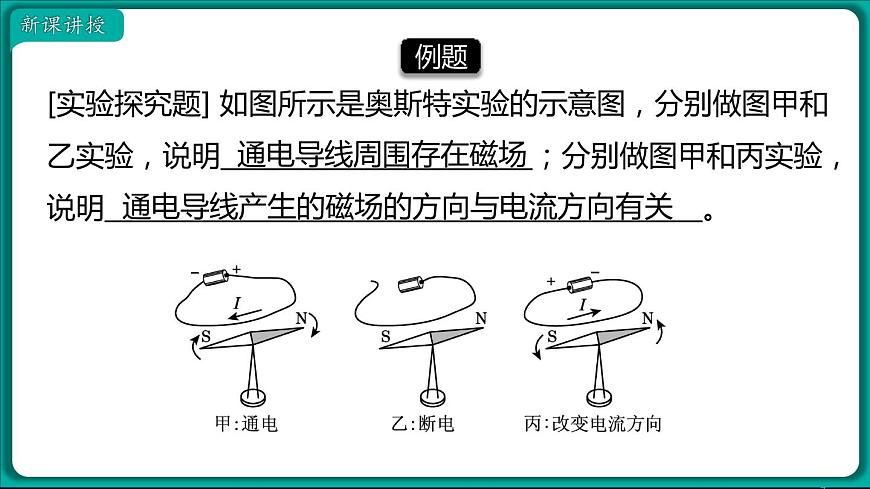

[實驗探究題] 如圖所示是奧斯特實驗的示意圖，分別做圖甲和乙實驗，說明________________________；分別做圖甲和丙實驗，說明______________________________________________。
通電導線產生的磁場的方向與電流方向有關

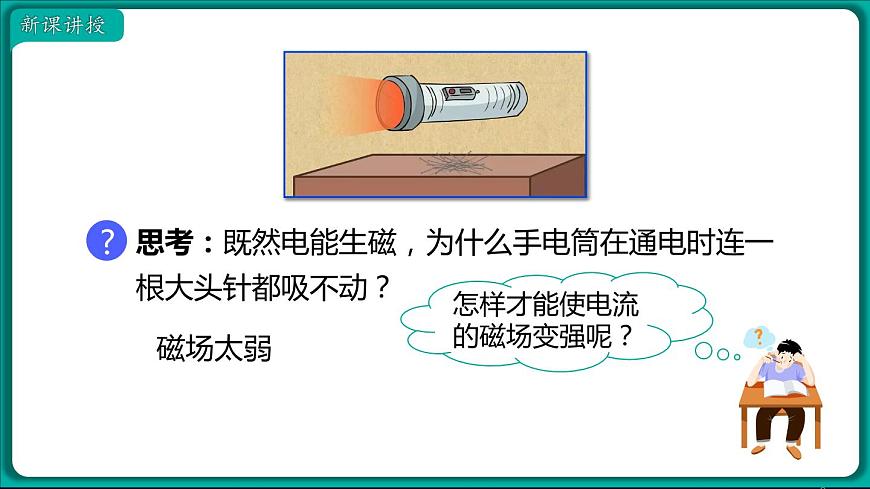

思考：既然電能生磁，為什么手電筒在通電時連一根大頭針都吸不動？
怎樣才能使電流的磁場變強呢？
將導線繞在圓筒上，做成螺線管（也叫線圈）。通電后各圈導線磁場產生疊加，磁場增強。
通電螺線管的磁場是怎樣的呢？
在螺線管的兩端各放一個小磁針，在硬紙板上均勻地撒滿鐵屑。通電后觀察指針指向，輕敲紙板，觀察鐵屑的排列情況。
通電螺線管的外部磁場和條形磁鐵的磁場相似。通電螺線管的兩端相當于條形磁鐵的兩個極。
探究通電螺線管外部的磁場分布
通電螺線管外部的磁場與誰比較像相似？
探究通電螺線管的極性與電流方向的關系
改變電流方向，兩側小磁針的指向有什么變化？
通電螺線管兩端的極性與螺線管中電流的方向有關。
[中考· 長沙] 在我們熟悉的各種磁體的磁場中，通電螺線管外部的磁場可能與哪種磁體的磁場相似？小偉用小磁針、條形磁體、通電螺線管來進行探究，實驗操作及現象如圖所示。
(1)比較1、2兩圖可知，通電螺線管的外部磁場與____________周圍的磁場相似；(2)比較2、3兩圖可知，通電螺線管的外部磁場方向與通過它的_______方向有關。
仔細觀察螺線管的繞線方法，并畫出示意圖，并判斷螺線管中電流方向，標示在示意圖上。
討論：通電螺線管有幾種繞法？其中有哪幾種可能的電流方向？
實驗：取繞向不同的螺線管，依次設計并進行實驗，向螺線管內通入不同方向的電流，用小磁針驗證它們的N、S極。
想想議議：你能用一個巧妙的方法把通電螺線管兩端的極性與其中電流方向的關系表述出來嗎？
螞蟻沿著電流方向繞螺線管爬行，說：N 極就在我的左邊。
猴子用右手把一個大螺線管夾在腋下，說：如果電流沿著我右臂所指的方向流動，N 極就在我的前方。
在發現一個物理規律后，如果能夠采用一個巧妙的辦法把它表述出來，則既方便記憶，又便于我們發現其中各量之間的聯系。
對于通電螺線管的極性跟電流方向之間的關系，我們可以用安培定則來表述。
安培定則：用右手握螺線管，讓四指彎向螺線管中電流的方向，則大拇指所指的那一端就是螺線管的N極。
1. 看清螺線管的繞線方向；2. 標出電流在螺線管中的方向；3. 用安培定則確定螺線管的磁極方向。
2.使用安培定則的方法和順序
1．判斷下面螺線管中的N極和S極：
2．判斷螺線管中的電流方向：
想想議議：如果條形磁體的磁性減弱了，你能用電流來使它增強嗎？應該怎么辦？
能；只要在條形磁鐵外面繞上導線做成螺線管，通電即可。但是要注意螺線管兩端的極性要與條形磁體的極性相同。
磁場的方向與電流的方向有關
與條形磁體周圍磁場相似
用右手握螺線管，讓四指彎向螺線管中電流的方向，則大拇指所指的那一端就是螺線管的N極。
通電導線周圍存在于電流方向有關的磁場
1.如圖所示，下列說法中錯誤的是（ ）A．這是模擬奧斯特實驗的一個場景 B．圖示實驗說明了通電導線周圍存在著磁場 C．將電池的正負極對調后，重新閉合電路，小磁針的偏轉方向改變 D．將圖中導線斷開，小磁針的N極指向地磁的北極
2.下圖中，關于通電螺線管說法正確的是（ ）A. A端是N極B. B端是N極C. C端是北極D. D端是南極
3.如圖所示的圖中，兩個線圈，套在一根光滑的玻璃管上，導線柔軟可自由滑動，開關S閉合后則（ ）A．兩線圈左右分開B．兩線圈向中間靠攏 C．兩線圈靜止不動D．兩線圈先左右分開，然后向中間靠攏
4.如圖，通電螺線管周圍有四個靜止的小磁針a、b、c、d，涂黑端表示N極，其中指向正確的是（ ） A.a B.b C.c D.d
