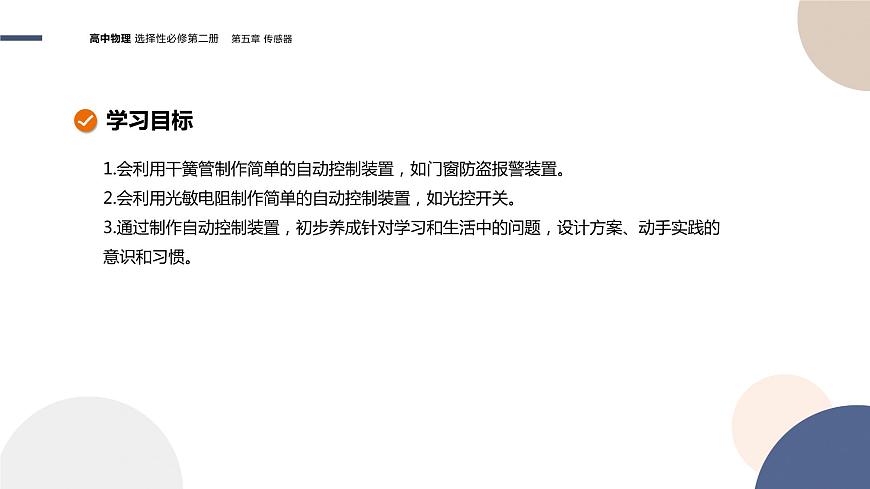

1.會利用干簧管制作簡單的自動控制裝置，如門窗防盜報警裝置。2.會利用光敏電阻制作簡單的自動控制裝置，如光控開關。3.通過制作自動控制裝置，初步養成針對學習和生活中的問題，設計方案、動手實踐的意識和習慣。

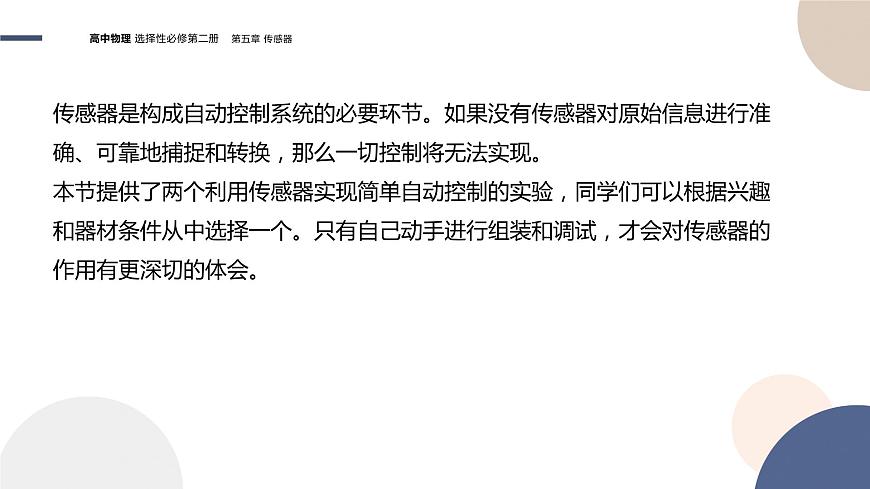

傳感器是構成自動控制系統的必要環節。如果沒有傳感器對原始信息進行準確、可靠地捕捉和轉換，那么一切控制將無法實現。本節提供了兩個利用傳感器實現簡單自動控制的實驗，同學們可以根據興趣和器材條件從中選擇一個。只有自己動手進行組裝和調試，才會對傳感器的作用有更深切的體會。

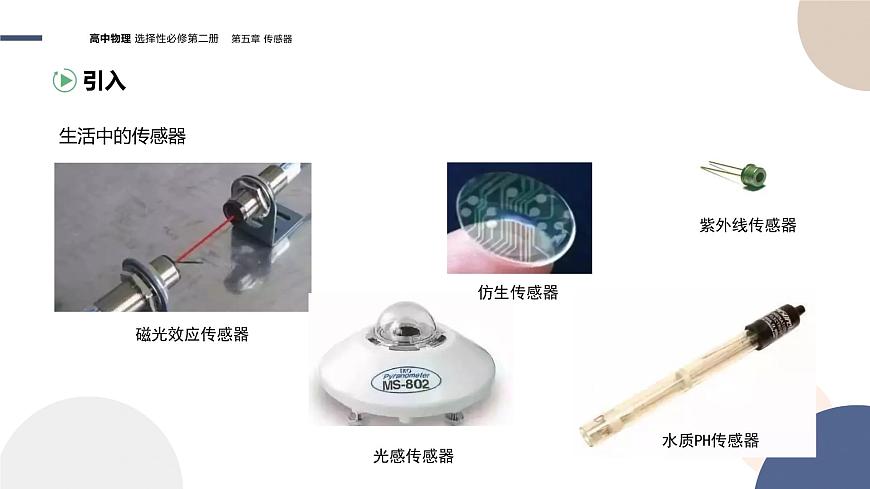

下面我們來看幾個生活中的實例怎樣才能實現上述功能呢？利用干簧管在磁場中的特性是不錯的選擇。如圖是一個簡單的門窗磁控防盜報警裝置示意圖。門的上沿嵌入一小塊永磁體 M，門框內與M 相對的位置嵌入干簧管 SA，并將干簧管接入報警電路。干簧管可將門與門框的相對位置這一非電學量轉換為電路的通斷。
一、實驗1 門窗防盜報警裝置

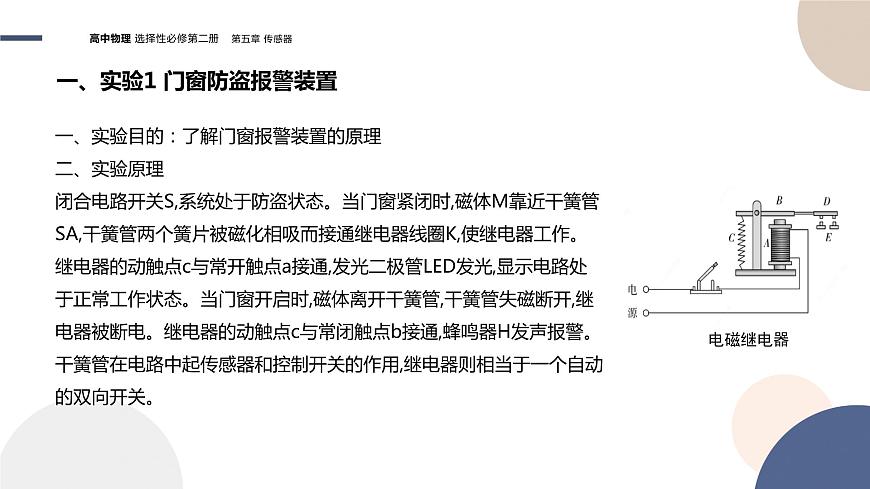

一、實驗?zāi)康模毫私忾T(mén)窗報警裝置的原理二、實驗原理閉合電路開關S,系統處于防盜狀態。當門窗緊閉時,磁體M靠近干簧管SA,干簧管兩個簧片被磁化相吸而接通繼電器線圈K,使繼電器工作。繼電器的動觸點c與常開觸點a接通,發光二極管LED發光,顯示電路處于正常工作狀態。當門窗開啟時,磁體離開干簧管,干簧管失磁斷開,繼電器被斷電。繼電器的動觸點c與常閉觸點b接通,蜂鳴器H發聲報警。干簧管在電路中起傳感器和控制開關的作用,繼電器則相當于一個自動的雙向開關。
門窗防盜報警裝置電路圖

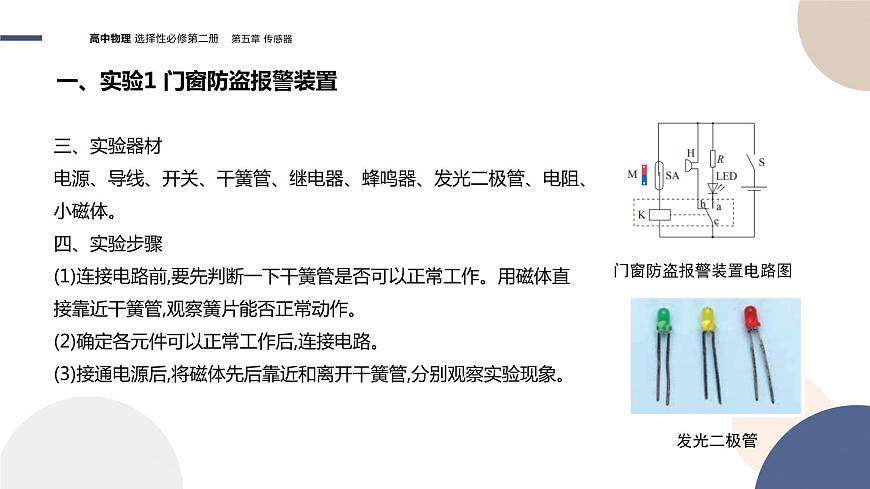

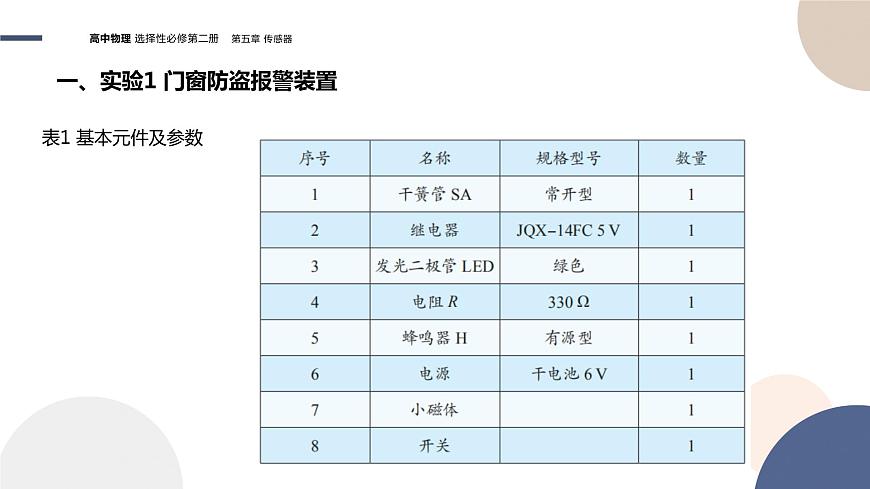

三、實驗器材電源、導線、開關、干簧管、繼電器、蜂鳴器、發光二極管、電阻、小磁體。四、實驗步驟(1)連接電路前,要先判斷一下干簧管是否可以正常工作。用磁體直接靠近干簧管,觀察簧片能否正常動作。(2)確定各元件可以正常工作后,連接電路。(3)接通電源后,將磁體先后靠近和離開干簧管,分別觀察實驗現象。
光控路燈可以根據光照的變化自動開啟或關閉。怎樣能夠在天色暗到一定程度時讓路燈自動開啟，而在天明時自動熄滅？我們可以利用光敏電阻來完成這一任務。下面提供兩種模擬的光控開關電路，用發光二極管或小燈泡代表路燈。
一、實驗?zāi)康牧私夤饪亻_(kāi)關的原理。二、實驗原理 當環境的光比較強時,光敏電阻RG的阻值很小,三極管不導通,發光二極管或繼電器所在的回路相當于斷路,即發光二極管不工作;繼電器處于常開狀態,小燈泡L不亮。當環境的光比較弱時,光敏電阻RG的阻值變大,三極管導通,且獲得足夠的基極電流,產生較大的集電極電流,點亮發光二極管或驅動繼電器吸合而點亮小燈泡L。
三極管電路符號及實物圖
三、實驗器材可調電阻、限流電阻、光敏電阻、暗電阻、亮電阻、三極管、發光二極管、繼電器、小燈泡、二極管、電源。四、實驗步驟(1)連接電路,檢查無誤后,接通電源。(2)讓光敏電阻RG受到白天較強的自然光照射,調節電阻R1使發光二極管LED或小燈泡L剛好不發光。(3)遮擋RG,當光照減弱到某種程度時,就會看到發光二極管LED或小燈泡L發光。(4)讓光照加強,當光照強到某種程度時,則發光二極管LED或小燈泡L熄滅。如果實驗現象不明顯,可用手電筒加強光照,或遮蓋光敏電阻,再進行觀察。
研究傳感器應用注意事項對于有關傳感器應用的實驗電路問題，解答時應先弄清楚電路中所用傳感器的類型及其工作原理，然后根據電路特點進行分析．
1.如圖所示是會議室和賓館房間的天花板上裝有的火災報警器的結構原理圖。罩內裝有發光二極管LED、光電三極管和不透明的擋板。平時光電三極管接收不到LED發出的光，呈現高電阻狀態。當發生火災時，下列說法正確的是（　　）A.進入罩內的煙霧遮擋了光線，使光電三極管電阻更大，檢測電路檢測出變化發出警報B.發生火災時，光電三極管溫度升高，電阻變小，檢測電路檢測出變化發出警報C.發生火災時，進入罩內的煙霧對光有散射作用，部分光線照到光電三極管上，電阻變小，發出警報D.以上說法均不正確
【解析】　由報警器的原理可知，發生火災時煙霧進入罩內，使LED發出的光發生散射，部分光線照在光電三極管上，使其電阻變小，與傳感器相連的電路檢測出這種變化，發出警報。
2.光電管在各種自動化裝置中有很多應用，街道的路燈自動控制開關就是其應用之一。如圖6-2-5所示為其模擬電路，其中A為光電管，B為電磁繼電器，C為照明電路，D為路燈，試簡述其工作原理。（提示：光照射到K極上能放出電子。）
解：開關合上后：白天，光電管在可見光照射下有電子逸出，從光電管陰極逸出的電子被加速到陽極使電路接通，電磁鐵中的強電流產生的磁場將銜鐵吸住，照明電路斷開，燈泡不亮；夜晚，光電管無光照射就無電子逸出，電路斷開，電磁鐵中無電流通過，彈簧將銜鐵拉起，照明電路接通，這樣就達到日出燈熄、日落燈亮的目的。
3.［多選］如圖所示是電飯鍋的結構圖，如果感溫磁體的“居里溫度”為103℃，下列說法中正確的是（　 ?。〢.常溫下感溫磁體具有較強的鐵磁性B.當溫度超過103 ℃時，感溫磁體的鐵磁性較強C.飯熟后，水分被大米吸收，鍋底的溫度會超過103 ℃，這時開關按鈕會跳起D.常壓下只要鍋內有水，鍋內的溫度不可能達到103 ℃，開關按鈕就不會自動跳起
解析：A對：常溫下感溫磁體具有較強的鐵磁性。B錯，C對：飯熟后，水分被大米吸收，鍋底的溫度會超過“居里溫度”103，感溫磁體鐵磁性消失，這時開關按鈕會跳起。D對：常壓下只要鍋內有水，因?yàn)樗姆悬c(diǎn)為100，鍋內的溫度就不可能達103，感溫磁體始終具有鐵磁性，開關按鈕就不會自動跳起。
