5.3 利用傳感器制作簡單的自動控制裝置
人教版高中物理選修二
目錄

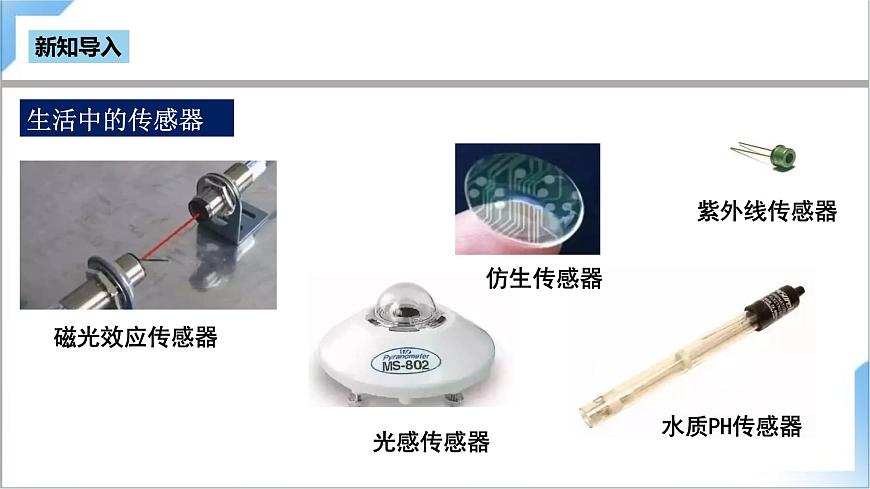

生活中的傳感器
光感傳感器
水質PH傳感器
紫外線傳感器
仿生傳感器
磁光效應傳感器
新知導入

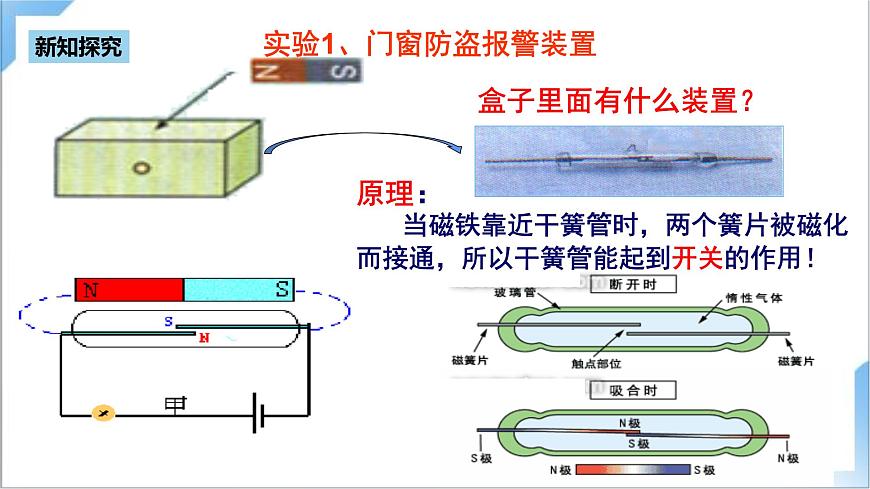

盒子里面有什么裝置？
原理： 當磁鐵靠近干簧管時，兩個簧片被磁化而接通，所以干簧管能起到開關的作用！
實驗1、門窗防盜報警裝置
新知探究
實驗1、門窗防盜報警裝置
新知探究

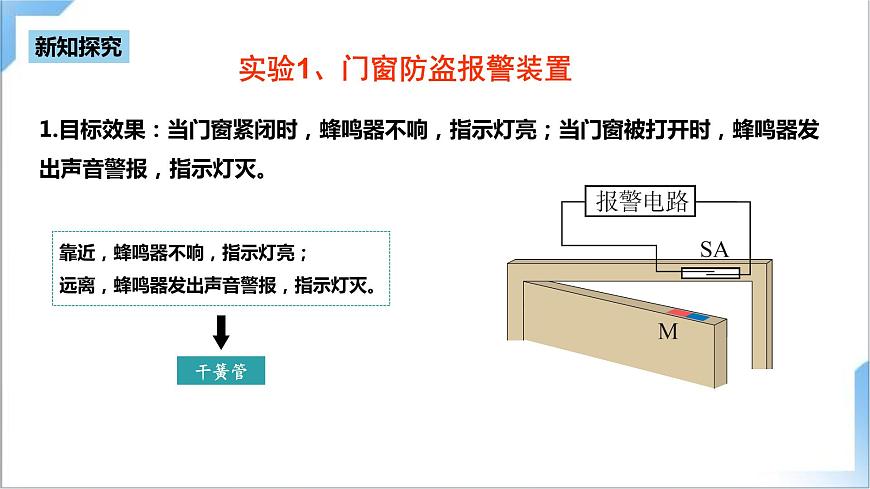

1.目標效果：當門窗緊閉時，蜂鳴器不響，指示燈亮；當門窗被打開時，蜂鳴器發出聲音警報，指示燈滅。
靠近，蜂鳴器不響，指示燈亮；遠離，蜂鳴器發出聲音警報，指示燈滅。
實驗1、門窗防盜報警裝置
新知探究

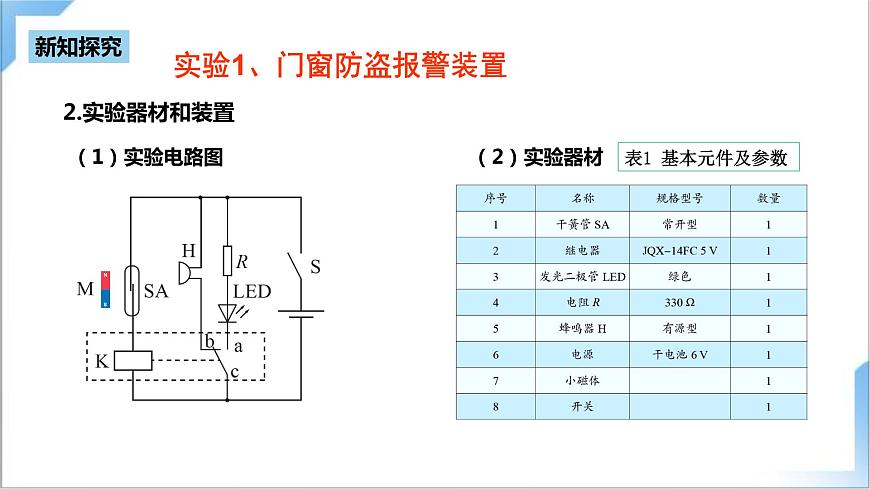

2.實驗器材和裝置
（1）實驗電路圖
（2）實驗器材
實驗1、門窗防盜報警裝置
表1 基本元件及參數
新知探究

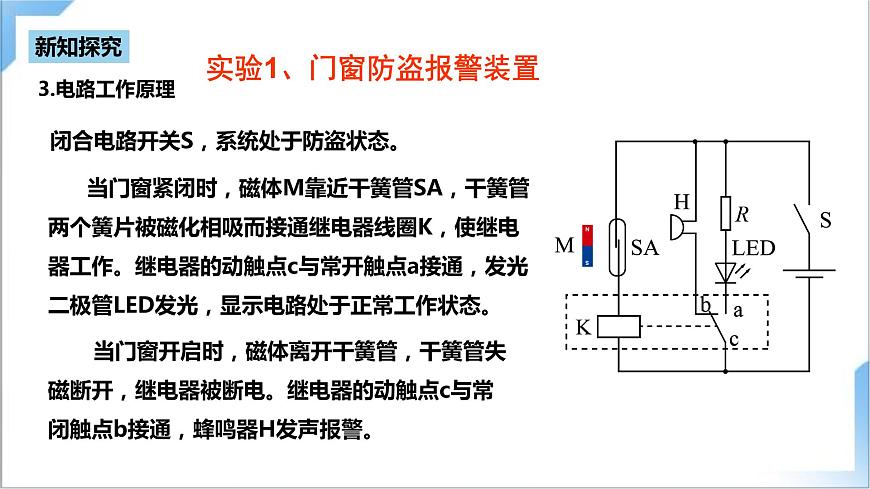

3.電路工作原理
當門窗緊閉時，磁體M靠近干簧管SA，干簧管兩個簧片被磁化相吸而接通繼電器線圈K，使繼電器工作。繼電器的動觸點c與常開觸點a接通，發光二極管LED發光，顯示電路處于正常工作狀態。
當門窗開啟時，磁體離開干簧管，干簧管失磁斷開，繼電器被斷電。繼電器的動觸點c與常閉觸點b接通，蜂鳴器H發聲報警。
閉合電路開關S，系統處于防盜狀態。
實驗1、門窗防盜報警裝置
新知探究
4.實驗操作
（1）連接電路前，要先判斷一下干簧管是否可以正常工作。用磁體直接靠近干簧管，觀察簧片能否正常動作。（2）確定各元件可以正常工作后，按照圖所示連接電路。（3）接通電源后，將磁體靠近和離開干簧管，分別觀察實驗現象。
實驗1、門窗防盜報警裝置
新知探究
【例題1】如圖所示,某小型電磁繼電器,其中L為含鐵芯的線圈。P為可繞O點轉動的鐵片,K為彈簧,S為一對觸頭,A、B、C、D為四個接線柱。電磁繼電器與傳感器配合,可完成自動控制的要求,其工作方式是(　　)A.A與B接信號電壓,C與D跟被控電路串聯B.A與B接信號電壓,C與D跟被控電路并聯C.C與D接信號電壓,A與B跟被控電路串聯D.C與D接信號電壓,A與B跟被控電路并聯
A、B接電磁繼電器的線圈,所以A、B應接信號電壓,線圈電流隨信號電壓變化使電磁繼電器相吸或釋放,從而使C、D接通或斷開,進而起到控制作用,故正確選項為A。
A
解析：
新知應用
光控路燈可以根據光照的變化自動開啟或關閉。怎樣能夠在天色暗到一定程度時讓路燈自動開啟，而在天明時自動熄滅?
新知探究
1.實驗目的
光控路燈可以根據光照的變化自動開啟或關閉。
2.實驗器材
三極管:
作為放大電流，以及控制電路通斷的作用
RG：光敏電阻
二極管：模仿路燈
可調電阻、限流電阻、光敏電阻、暗電阻、亮電阻、三極管、發光二極管、繼電器、小燈泡、二極管、電源
新知探究
表2 基本元件及參數
新知探究
3.實驗原理
當環境的光比較強時,光敏電阻RG的阻值很小,三極管不導通,發光二極管或繼電器所在的回路相當于斷路,即發光二極管不工作;繼電器處于常開狀態,小燈泡L不亮。
實驗原理圖
當環境的光比較弱時,光敏電阻RG的阻值變大,三極管導通,且獲得足夠的基極電流,產生較大的集電極電流,點亮發光二極管或驅動繼電器吸合而點亮小燈泡L。
強光→RG很小→三極管不導通→小燈泡不亮。
弱光→RG很大→三極管有大電流→小燈泡亮。
新知探究
4.實驗操作及實驗現象
（1）按照圖所示連接電路，檢查無誤后，接通電源。（2）讓光敏電阻RG受到白天較強的自然光照射，調節電阻R1使發光二極管LED或小燈泡L剛好不發光。（3）遮擋RG，當光照減弱到某種程度時，就會看到發光二極管LED或小燈泡L發光。（4）讓光照加強，當光照強到某種程度時，則發光二極管LED或小燈泡L熄滅。
新知探究
思考與討論
1、要想在天更暗時路燈才會亮，應該把R1的阻值調大些還是調小些？為什么？ 應該把R1的阻值調大些，這樣要使斯密特觸發器的輸入端A電壓達到某個值（如1.6V），就需要RG的阻值達到更大，即天色更暗。2、用白熾燈模仿路燈，為何要用到繼電器？ 由于集成電路允許通過的電流較小，要用白熾燈泡模仿路燈，就要使用繼電器來啟閉工作電路．
新知探究
電磁繼電器的工作原理
當線圈 A中通電時，鐵芯中產生磁場，吸引銜鐵B向下運動，從而帶動動觸點D向下與E接觸，將工作電路接通，當線圈A中電流為零時，電磁鐵失去磁性，銜鐵B在彈簧作用下拉起，帶動觸點D與E分離，自動切斷工作電路．
新知探究
【例題2】光敏電阻在各種自動化裝置中有很多應用，其中就可用于街道路燈的自動控制開關，如圖所示為模擬電路，其中A為光敏電阻，B為電磁繼電器，C為照明電路，D為路燈，請連成正確的電路，達到日出燈熄，日落燈亮的效果．
當天亮時，光敏電阻減小，控制回路電流增大，電磁繼電器B工作，觸點斷開，路燈熄滅
夜晚降臨，光敏電阻增大．控制回路電流減小，觸點接通，路燈點亮．
新知應用
控制電路的工作原理
天較亮時，光敏電阻RG阻值較小，斯密特觸發器輸入端A電勢較低，則輸出端Y輸出高電平，線圈中無電流，工作電路不通；天較暗時，光敏電阻RG電阻增大，斯密特觸發器輸入端A電勢升高，當升高到一定值，輸出端Y由高電平突然跳到低電平，有電流通過線圈A，電磁繼電器工作，接通工作電路，使路燈自動開啟；天明后，RG阻值減小，斯密特觸發器輸入端A電勢逐漸降低，降到一定值，輸出端 Y突然由低電平跳到高電平，則線圈A不再有電流，則電磁繼電器自動切斷工作電路的電源，路燈熄滅．
新知探究
（1）按照圖所示連接電路，檢查無誤后，接通電源。（2）讓光敏電阻RG受到白天較強的自然光照射，調節電阻R1使發光二極管LED或小燈泡L剛好不發光。（3）遮擋RG，當光照減弱到某種程度時，就會看到發光二極管LED或小燈泡L發光。（4）讓光照加強，當光照強到某種程度時，則發光二極管LED或小燈泡L熄滅。
實驗操作
新知探究
新知探究
【例題3】如圖為煙霧散射式火災報警器，它主要由帶孔的外罩，發光二極管LED、光電三極管及不透明的擋板組成，請簡述它的工作原理．
有煙霧時
無煙霧時
新知探究
新知探究
實驗3、溫度傳感器的應用1 電熨斗
新知探究
原理:熱脹冷縮 常溫下兩觸點分離。溫度升高，兩種金屬膨脹性能不同，雙金屬片形狀發生變化，使觸點接觸。
1.雙金屬片溫度傳感器
新知探究
原因：雙金屬片
銅的膨脹系數大于鐵
新知探究
1.雙金屬片溫度傳感器
新知探究
新知探究
2.雙金屬片溫度傳感器在電熨斗中的應用
新知探究
思考與討論：①常溫下，上、下觸點應是接觸的還是分離的？當溫度過高時，雙金屬片將怎樣起作用？
答：常溫下，上、下觸點應是接觸的，但溫度過高時，由于雙金屬片受熱膨脹系數不同，上部金屬膨脹大，下部金屬膨脹小，則雙金屬片向下彎曲，使觸點分離，從而切斷電源，停止加熱．溫度降低后，雙金屬片恢復原狀，重新接通電路加熱，這樣循環進行，起到自動控制溫度的作用．
新知探究
思考與討論：②熨燙棉麻衣物和熨燙絲綢衣物需要設定不同的溫度，這是如何使用調溫旋鈕來實現的？
答：熨燙棉麻衣物和熨燙絲綢衣物需要設定不同的溫度，此時可通過調溫旋鈕調節升降螺絲，升降螺絲帶動彈性鋼片升降，從而改變觸點接觸的難易，達到控制在不同溫度的目的．
新知探究
【例題4】如圖所示是自動調溫式電熨斗，下列說法正確的是(　　)A．常溫時上下觸點是接觸的B．雙金屬片溫度升高時，上金屬片形變較大，雙金屬片將向下彎曲C．原來溫度控制在80 ℃斷開電源，現要求60 ℃斷開電源，應使調溫旋鈕下移一些D．由熨燙絲綢衣物狀態轉化為熨燙棉麻衣物狀態，應使調溫旋鈕下移一些
切斷溫度要升高則應使調溫旋鈕下移一些
新知應用
回顧在家煮飯的過程？
新知探究
1 溫度傳感器的主要元件是什么？
感溫鐵氧體
2 感溫鐵氧體的組成物質是什么？
氧化錳、氧化鋅和氧化鐵粉末混合燒結而成
3 感溫鐵氧體有何特點？什么是“居里點”？
常溫下具有鐵磁性，能夠被磁體吸引，溫度達到103℃，失去鐵磁性．
居里點，又稱居里溫度，即指103℃。
實驗3、溫度傳感器的應用2 電飯鍋
思考與討論:
新知探究
電飯鍋的構造
新知探究
新知探究
1 開始煮飯時，用手壓下開關按鈕，永磁體與感溫磁體相吸，手松開后，按鈕不再恢復到圖示狀態。
2 水沸騰后，鍋內大致保持100℃不變。
3 飯熟后，水分被大米吸收，鍋底溫度升高，當溫度升至“居里點103℃”時，感溫磁體失去鐵磁性，在彈簧作用下，永磁體被彈開，觸點分離，切斷電源，從而停止加熱．
思考與討論:
4 如果用電飯鍋燒水，水沸騰后，鍋內保持100℃不變，溫度低于“居里點103℃”，電飯鍋不能自動斷電。只有水燒干后，溫度升高到103℃才能自動斷電。
新知探究
1.連貫地敘述電飯鍋的工作過程 ?
開始煮飯時，用手壓下開關按鈕，永磁體與感溫磁體相吸，手松開后，按鈕不再恢復到圖示狀態，則觸點接通，電熱板通電加熱，水沸騰后，由于鍋內保持100℃不變，故感溫磁體仍與永磁體相吸，繼續加熱，直到飯熟后，水分被大米吸收，鍋底溫度升高，當溫度升至“居里點103℃”時，感溫磁體失去鐵磁性，在彈簧作用下，永磁體被彈開，觸點分離，切斷電源，從而停止加熱．
新知探究
新知探究
【例題5】如圖是電飯鍋的結構圖，如果感溫磁體的“居里溫度”為103 ℃時，下列說法中正確的是(　　)A．常溫下感溫磁體具有較強的磁性B．當溫度超過103 ℃時，感溫磁體的磁性較強C．飯熟后，水分被大米吸收，鍋底的溫度會超過103 ℃，這時開關按鈕會跳起D．常壓下只要鍋內有水，鍋內的溫度就不可能達到103 ℃，開關按鈕就不會自動跳起
新知應用
課堂小結
1、如圖甲為一種家用門磁防盜報警器，由磁條和主機組成，門窗均可使用。乙圖為其簡化示意圖。安裝時，將磁條固定在門上，主機安裝在與其等高的門框邊緣，門關上時，兩者剛好靠近在一起。當主機開關閉合時，若門被打開，磁條與主機分離，主機內的觸發器就會工作，帶動報警器發出報警聲。下列有關說法正確的是（ ）A.觸發器內是一個開關，當主機與磁條靠近時，開關是斷開的 B. 觸發器可以由銅制成C.磁條的兩極對調后，該報警器不能正常工作 D. 本裝置是利用電流的磁效應工作的
A
新知鞏固
2、如圖所示是溫度自動報警器的工作原理圖，圖中1是電磁鐵、2是銜鐵、3是觸點、4是水銀溫度計(水銀導電).則下列說法正確的是( )A.溫度高于警戒溫度時，電鈴不報警、指示燈亮B.溫度低于警戒溫度時，電鈴報警、指示燈熄滅C.溫度高于警戒溫度時，指示燈亮、電鈴報警D.溫度低于警戒溫度時，指示燈亮、電鈴不報警
D
新知鞏固

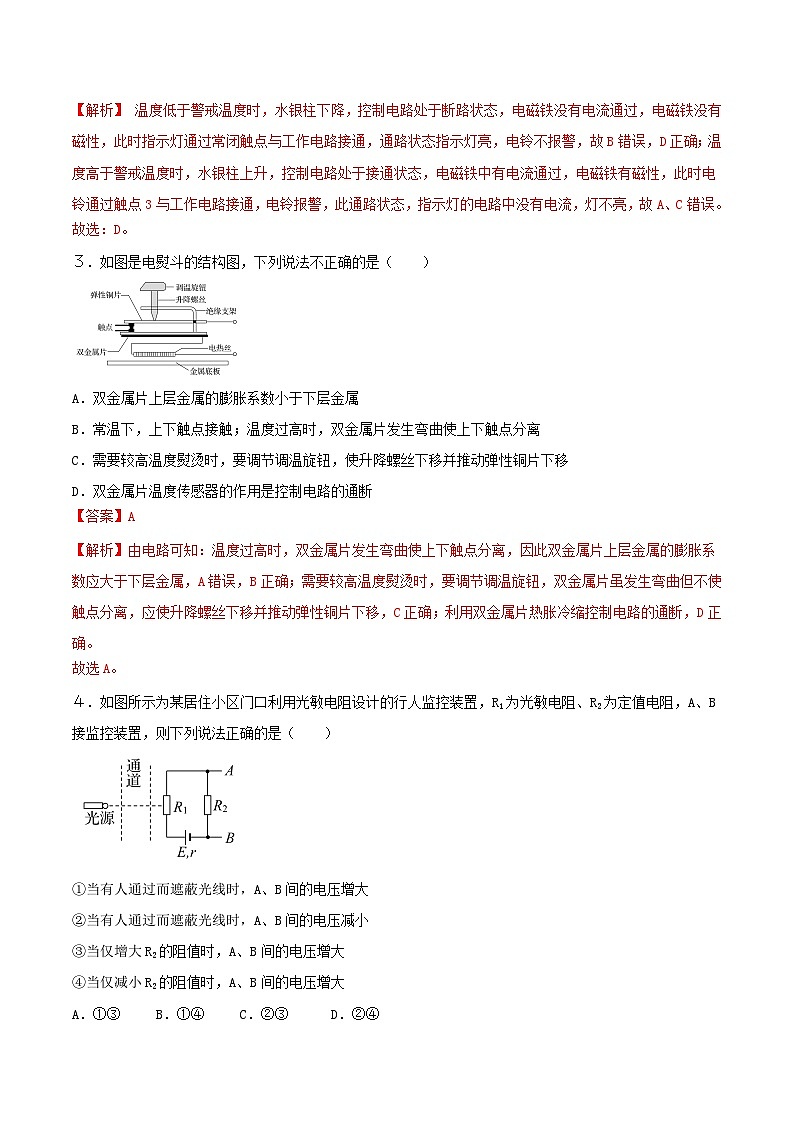

溫度低于警戒溫度時，水銀柱下降，控制電路處于開路狀態，電磁鐵線圈中沒有電流通過，電磁鐵沒有磁性，此時指示燈通過常閉觸點與工作電路接通，指示燈亮，電鈴不報警，故B錯誤，D正確；溫度高于警戒溫度時，水銀柱上升，控制電路處于接通狀態，電磁鐵線圈中有電流通過，電磁鐵有磁性，此時電鈴通過觸點3與工作電路接通，電鈴報警，此時指示燈所在的電路中沒有電流，指示燈不亮，故A、C錯誤。
解析：
新知鞏固
3、如圖所示為某會議廳安裝的火災報警系統的原理圖，裝置用一耐火的不透明材料制成的外罩罩住，罩內的發光二極管和光電三極管用一不透明的擋板隔開，沒有險情時光電三極管不能收到發光二極管所發出的光，此時光電三極管的電阻較高。則下列說法正確的是( ) A.當會議廳發生火災時，罩內的煙霧對光有散射作用，散射的光照射到光電三極管上使其電阻變小而報警B.當會議廳發生火災時，進入罩內的煙霧擋住了光線，使得光電三極管的電阻變大而報警C.當會議廳發生火災時，光電三極管的溫度升高，使得光電三極管的電阻變小而報警D.當會議廳發生火災時，由于環境氣體的濃度變大而報警
A
新知鞏固
沒有險情時，光電三極管接收不到發光二極管發出的光，呈現高電阻狀態。當有煙霧時，光發生散射，有光照射到光電三極管上時，其電阻變小，所連接的電路接通，就會發出警報，A正確。
解析：
新知鞏固

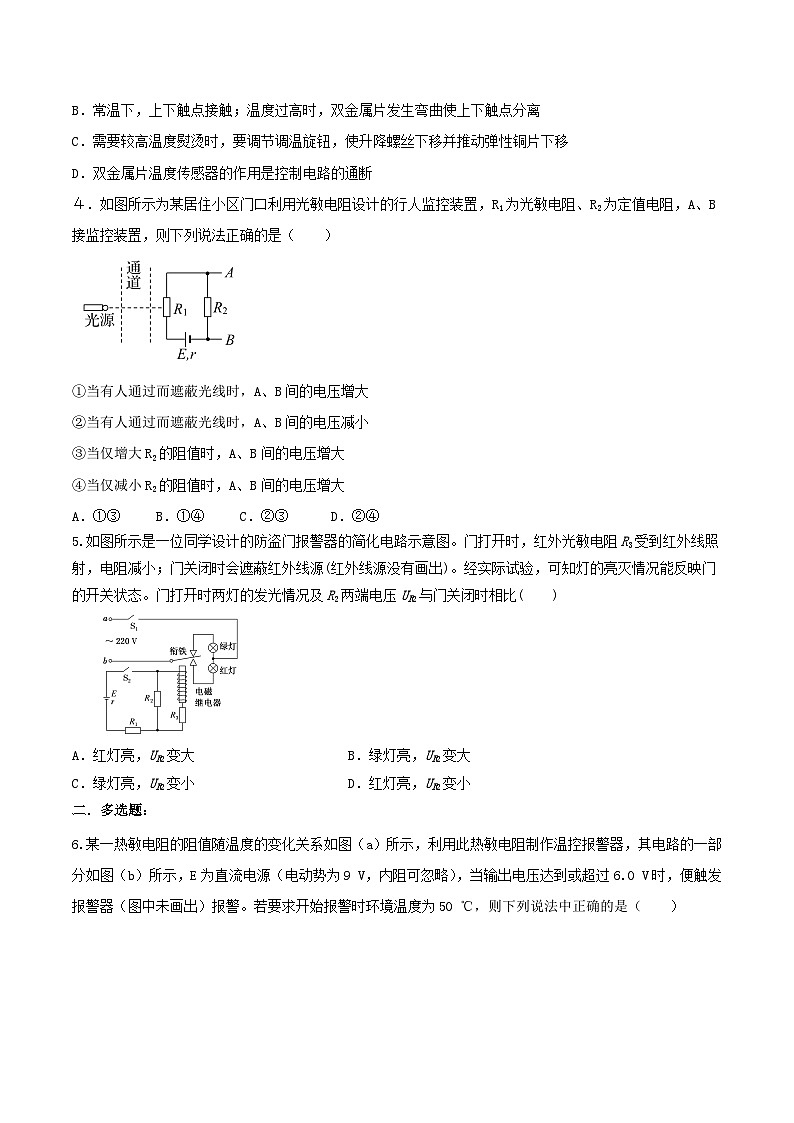

1．許多樓道照明燈具有這樣的功能：天黑時，出現聲音它就開啟，而在白天，即使有聲音它也沒有反應．它的控制電路中可能接入的傳感器是( ? )A．溫度傳感器和光電傳感器B．光電傳感器和聲音傳感器C．聲音傳感器和熱電傳感器D．溫度傳感器和熱電傳感器
B
新知鞏固
2．下列有關傳感器的說法中正確的是（　　）A．火災報警器利用了溫度傳感器B．日光燈啟動器是利用了光傳感器C．電子秤稱量物體重力利用了力傳感器D．霍爾元件是能夠把電壓轉換為磁感應強度的一種磁傳感器
C
新知鞏固
3．許多樓道照明燈具有這樣的功能：天黑時，出現聲音它就開啟；而在白天，即使有聲音它也沒有反應，它的控制電路中可能接入的傳感器是（　?。贉囟葌鞲衅鳌、诠鈧鞲衅鳌、勐曇魝鞲衅鳌、芰鞲衅鰽．①② B．②③ C．③④ D．②④
B
新知鞏固
4．下圖中關于傳感器的應用，說法正確的是（　?。〢．干簧管是利用電磁感應的原理控制電路的通斷的B．機器人“眼睛”利用了光傳感器C．紅外測溫槍向人體發射紅外線，從而測量人體溫度D．火災報警器是通過感知溫度觸發報警的
B
新知鞏固
5．數碼相機的普及使傳統膠片相機逐漸被淘汰。數碼相機的主要部件是電荷耦合器（CCD），能將光學量轉化為電學量。該部件可視為（　　）A．力傳感器 B．溫度傳感器 C．光傳感器 D．霍爾元件
C
新知鞏固
6．傳感器在日常生活中有著廣泛的應用，它的種類多種多樣，其性能也各不相同。以下有關傳感器的說法正確的是（??? ）A．辦公大樓的大門能“看到”人的到來或離開而自動開關，這是光傳感器的應用B．非觸摸式自動水龍頭（自動感應水龍頭）應用的傳感器是壓力傳感器C．空調機在室內溫度達到設定的溫度后，會自動停止工作，空調機內實現這一功能的傳感器是溫度傳感器D．調溫型電熨斗能自動控制溫度的原因是它裝有雙金屬片溫度傳感器，能控制電路的通斷
ACD
新知鞏固
7．智能手機屏幕的光線過強會對眼睛有害，因此手機都有一項可以調節亮度的功能，該功能既可以自動調節，也可以手動調節。某興趣小組為了模擬該功能，設計了如圖所示的電路。已知光敏電阻在光照增強時，電阻會減小。閉合開關，下列正確的是（　?。〢．僅光照變強，小燈泡變暗 B．僅光照變弱，小燈泡變暗C．僅將滑片向a端滑動，小燈泡變亮 D．僅將滑片向b端滑動，小燈泡變亮
BC
新知鞏固
8．計算機光驅的主要部分是激光頭，它可以發射脈沖激光信號，激光掃描光盤信息時，激光頭利用光敏電阻自動計數器將反射回來的脈沖信號傳輸給信號處理系統，再通過計算機顯示出相應信息。光敏電阻自動計數器的示意圖如右下圖所示，其中R1為光敏電阻，R2為定值電阻，此光電計數器的基本工作原理是（　　）A．當有光照射R1時，處理系統獲得高電壓B．當有光照射R1時，處理系統獲得低電壓C．信號處理系統每獲得一次低電壓就計數一次D．信號處理系統每獲得一次高電壓就計數一次
AD
新知鞏固
9．如圖所示，用小燈泡模仿光控電路，A、Y之間為斯密特觸發器，RG為光敏電阻，R1為可變電阻；J為繼電器的線圈，Ja為它的常開觸點，下列說法正確的是（　 ?。〢．天色變暗時，A端輸入高電平，繼電器吸引Ja，路燈點亮B．要想在天色更暗時，路燈才會點亮，應把R1的阻值調大些C．要想在天色更暗時路燈才會點亮，應把R1的阻值調小些D．二極管的作用是繼電器釋放Ja時提供自感電流的通路，防止損壞集成電路
ABD
新知鞏固
太陽能熱水器中的有哪些傳感器，如何實現的自動上水功能？
新知鞏固
課程結束
