物理選擇性必修 第二冊第五章 傳感器1 認識傳感器精品ppt課件

這是一份物理選擇性必修 第二冊第五章 傳感器1 認識傳感器精品ppt課件，共23頁。PPT課件主要包含了學習目標，神奇的傳感器，紅外線傳感器，乙醇傳感器，傳感器的定義，傳感器的種類，物理傳感器，化學傳感器，生物傳感器，其他分類方式等內容，歡迎下載使用。

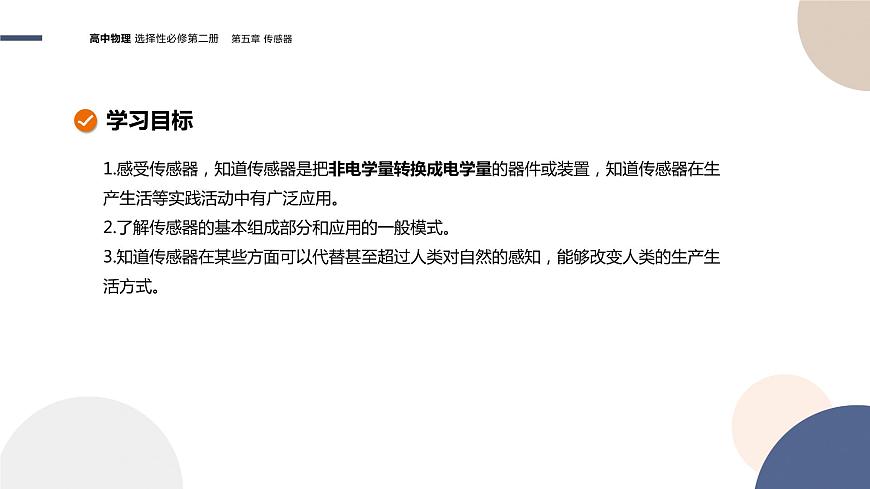

1.感受傳感器，知道傳感器是把非電學量轉換成電學量的器件或裝置，知道傳感器在生產生活等實踐活動中有廣泛應用。2.了解傳感器的基本組成部分和應用的一般模式。3.知道傳感器在某些方面可以代替甚至超過人類對自然的感知，能夠改變?nèi)祟惖纳a(chǎn)生活方式。

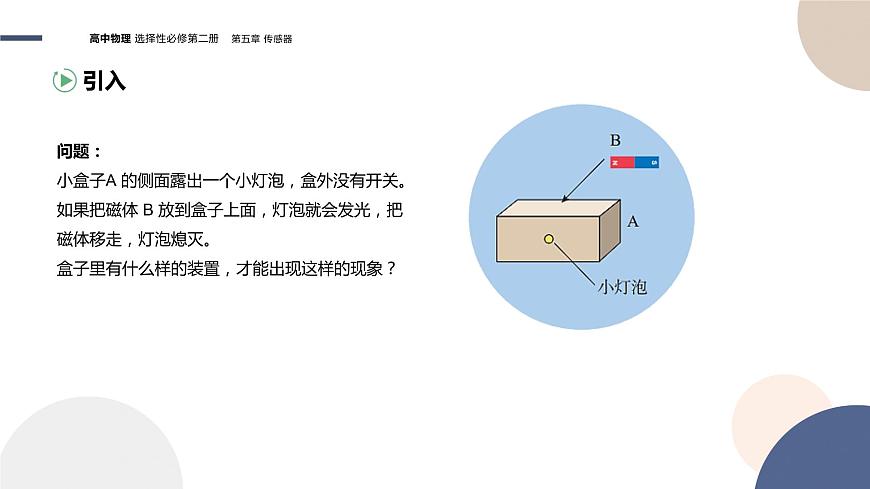

問題：小盒子A 的側面露出一個小燈泡，盒外沒有開關。如果把磁體 B 放到盒子上面，燈泡就會發光，把磁體移走，燈泡熄滅。盒子里有什么樣的裝置，才能出現這樣的現象？

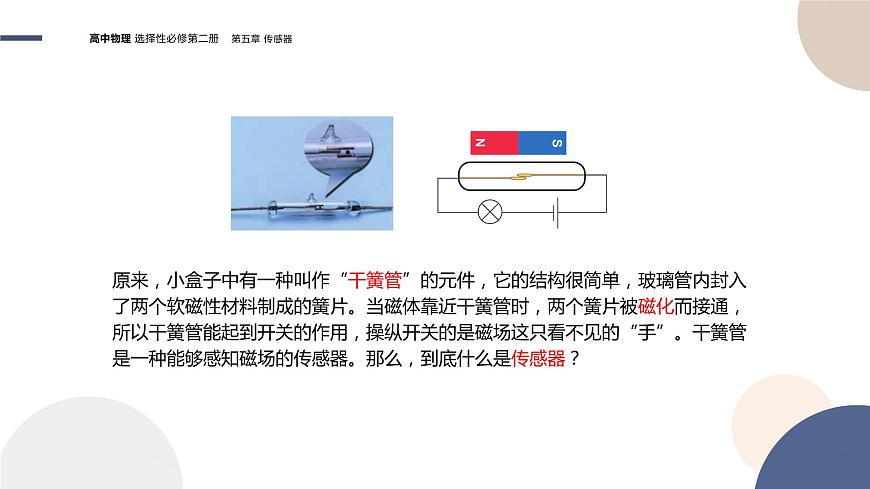

原來，小盒子中有一種叫作“干簧管”的元件，它的結構很簡單，玻璃管內封入了兩個軟磁性材料制成的簧片。當磁體靠近干簧管時，兩個簧片被磁化而接通，所以干簧管能起到開關的作用，操縱開關的是磁場這只看不見的“手”。干簧管是一種能夠感知磁場的傳感器。那么，到底什么是傳感器？

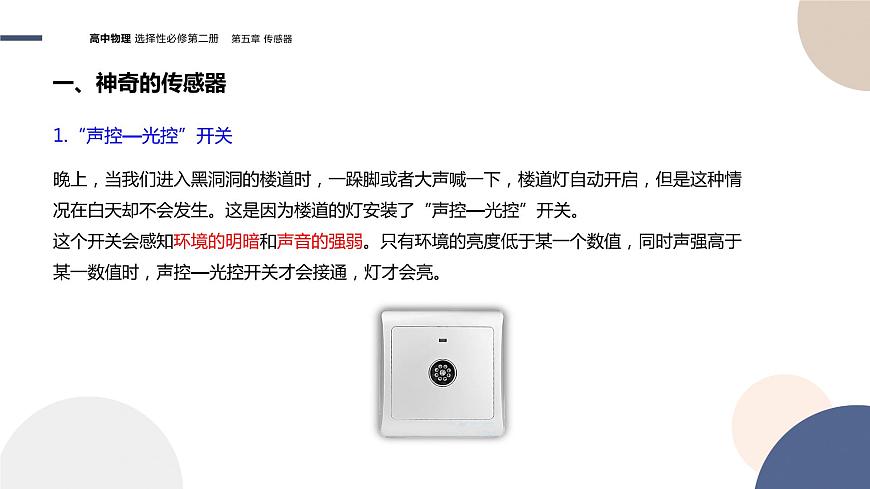

1.“聲控—光控”開關
晚上，當我們進入黑洞洞的樓道時，一跺腳或者大聲喊一下，樓道燈自動開啟，但是這種情況在白天卻不會發生。這是因?yàn)闃堑赖臒舭惭b了“聲控—光控”開關。這個開關會感知環境的明暗和聲音的強弱。只有環境的亮度低于某一個數值，同時聲強高于某一數值時，聲控—光控開關才會接通，燈才會亮。

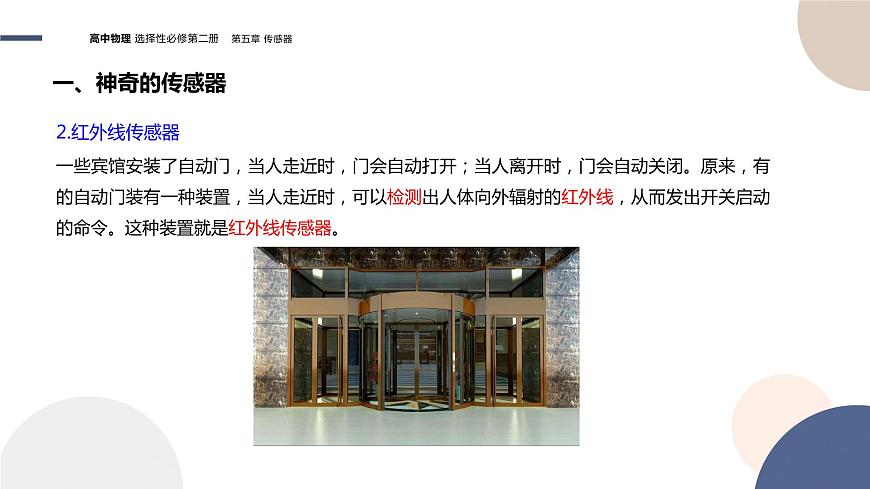

一些賓館安裝了自動門，當人走近時，門會自動打開；當人離開時，門會自動關閉。原來，有的自動門裝有一種裝置，當人走近時，可以檢測出人體向外輻射的紅外線，從而發出開關啟動的命令。這種裝置就是紅外線傳感器。

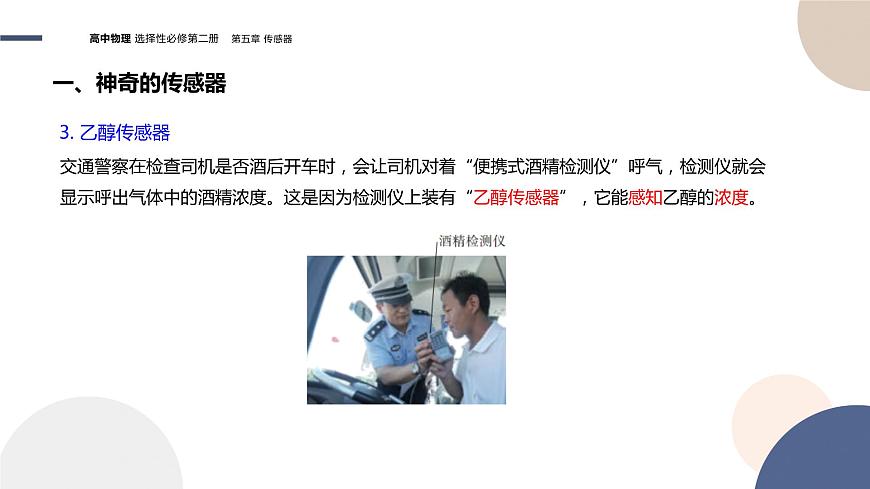

交通警察在檢查司機是否酒后開車時，會讓司機對著“便攜式酒精檢測儀”呼氣，檢測儀就會顯示呼出氣體中的酒精濃度。這是因?yàn)闄z測儀上裝有“乙醇傳感器”，它能感知乙醇的濃度。

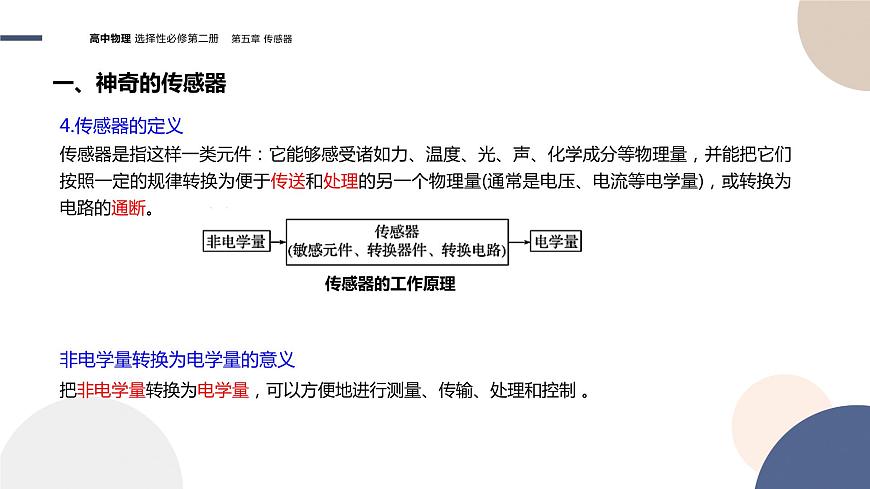

傳感器是指這樣一類元件：它能夠感受諸如力、溫度、光、聲、化學成分等物理量，并能把它們按照一定的規律轉換為便于傳送和處理的另一個物理量(通常是電壓、電流等電學量)，或轉換為電路的通斷。
非電學量轉換為電學量的意義
把非電學量轉換為電學量，可以方便地進行測量、傳輸、處理和控制 。
利用物質的物理特性或物理效應制作而成，如力傳感器、磁傳感器、聲傳感器等物理傳感器。
利用壓力傳感器 制成的電子秤
利用電化學反應原理，把無機或有機化學物質的成分、濃度等轉換為電信號，如離子傳感器、氣體傳感器等化學傳感器。
利用電化學氣體傳感器 制成的可燃?xì)怏w報警器
利用生物活性物質的選擇性來識別和測定生物化學物質，如酶?jìng)鞲衅?、微生物傳感器、?xì)胞傳感器等生物傳感器。
利用葡萄糖生物傳感器制成的血糖儀
（1）根據被測量的不同分類，可分為聲、光、壓力、位移、加速度、溫度等傳感器；（2）根據具體工作原理的不同，可分為電阻式、電容式、電感式、光電式、熱電式、壓電式、磁電式等傳感器。
利用溫度傳感器 制成的電子體溫計
5. 智能手機中的部分傳感器
大多數傳感器是以物理原理為基礎制作的。這類傳感器種類最多，應用領域也最廣泛。例如，一部普通的手機中就安裝有十幾種傳感器。
三、傳感器的組成與應用模式
（1）傳感器的基本部分一般由敏感元件、轉換元件組成。（2）敏感元件是指能直接感受或響應外界被測非電學量的部分；轉換元件是指能將敏感元件輸出的信號直接轉換成電信號的部分。它們分別完成檢測和轉換兩個基本功能。（3）如果敏感元件直接輸出的是電學量，它就同時兼為轉換元件。例如，熱電偶、壓電晶體都是這種敏感元件和轉換元件二者合一的傳感器。
2. 信號調整與轉換電路
被測非電學量信號經敏感元件和轉換元件作用后，所輸出的電信號一般都比較弱，難以帶動執行機構去實現控制動作，因此要通過信號調整與轉換電路把這個電信號放大。如果需要遠距離傳送，還要把它轉換成其他電信號以抵御外界干擾。
3. 傳感器的應用模式
可以用指針式電表或數字屏等顯示測量的數據；也可以用來驅動繼電器或其他元件，來執行諸如打開管道的閥門、開通或關閉電動機等動作；還可以用計算機對獲得的數據進行處理，發出更復雜的指令。概括起來，傳感器應用的一般模式如圖所示。
1.關于傳感器工作的一般流程，下列說法中正確的是（　　）A.非電學量→敏感元件→轉換電路→電學量→轉換器件B.電學量→敏感元件→轉換電路→轉換器件→非電學量C.非電學量→敏感元件→轉換器件→轉換電路→電學量D.非電學量→轉換電路→轉換器件→敏感元件→電學量
解析：傳感器一定是通過將非電學量轉換成電學量來傳遞信號的，傳感器工作的一般流程為：非電學量被敏感元件感知，然后通過轉換器件轉換成電信號，再通過轉換電路將此信號轉換成易于傳輸或測量的電學量，所以C正確。
2.［多選］如圖所示，干簧管放在磁場中時兩個舌簧能被磁化。關于干簧管，下列說法正確的是（　?。〢.干簧管接入電路中相當于電阻的作用B.干簧管是根據熱脹冷縮的原理制成的C.干簧管接入電路中相當于開關的作用D.干簧管是作為電控元件以實現自動控制的
解析：干簧管能感知磁場，因?yàn)閮蓚€(gè)舌簧由軟磁性材料制成，當周圍存在磁場時，兩個舌簧被磁化，就會相互吸引，所以是作為開關來使用的，是作為控制元件以實現自動控制的。由以上分析可知，本題正確選項為C、D。
3.如圖所示電路可將聲音信號轉化為電信號，該電路中右側固定不動的金屬板b與能在聲波驅動下沿水平方向振動的鍍有金屬層的振動膜a構成一個電容器，a、b通過導線與恒定電源兩極相接。若聲源S發出聲波，則（　?。〢.a振動過程中，a、b板間的電場強度不變B.a振動過程中，a、b板所帶電荷量不變C.a振動過程中，靈敏電流計中始終有方向不變的電流D.a向右的位移最大時，a、b兩板所構成的電容器的電容最大
4.人類發射的繞地球運轉的航天器，在軌道上工作時需要電能，所需要的電能是由太陽能電池把太陽能轉化為電能得到的，要求太陽能電池板總是對準太陽，為達到這一要求應利用下列哪種傳感器來感知太陽方位（　?。〢.力傳感器B.光傳感器C.溫度傳感器D.生物傳感器
【解析】太陽能電池板的有效采光面積不同，所產生的電流不同，當電流最大時正對太陽，所以應用的是光傳感器，選項B正確。
5.電梯門不會夾傷人的手，是因?yàn)殡娞蓍T安裝了（　?。〢.溫度傳感器B.紅外線傳感器C.壓力傳感器D.氣體傳感器 ?
解析：電梯門上裝有的傳感器利用壓力傳感器（電阻應變片技術）來測量物體對應變片的壓力，從而達到電梯門碰到人手的時候，即有較小作用力時電梯門自動彈開的目的，因此C正確。
6. 如圖所示的裝置可測量飛機、航天器、潛艇的轉動角速度。當系統繞軸OO′轉動時，元件A發生位移并輸出相應的電壓信號，成為飛機、航天器等的制導系統的信息源。已知A的質量為m，彈簧的勁度系數為k，自由長度為l，電源的電動勢為E、內阻不計，滑動變阻器總長也為l，電阻分布均勻。系統靜止時滑片P在B點，當系統以角速度ω轉動時，試寫出輸出電壓U與ω的函數關系式。
