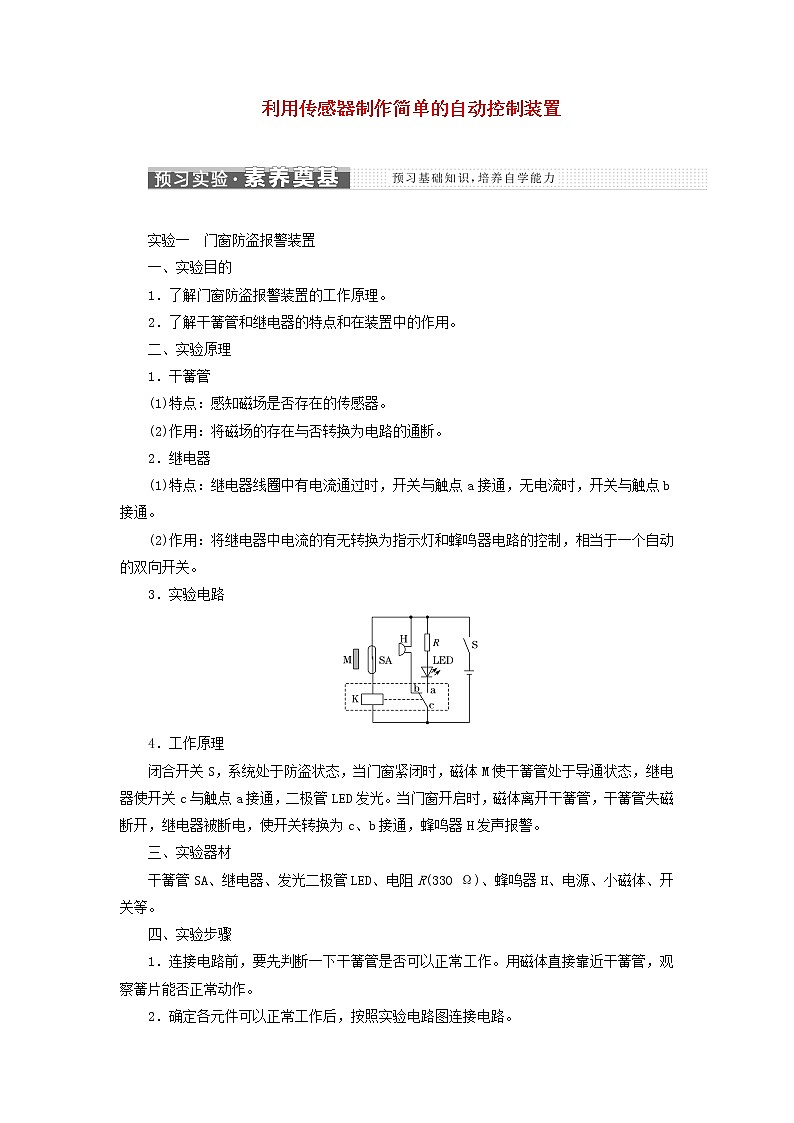

利用傳感器制作簡單的自動控制裝置  實驗一　門窗防盜報警裝置一、實驗目的1．了解門窗防盜報警裝置的工作原理。2．了解干簧管和繼電器的特點和在裝置中的作用。二、實驗原理1．干簧管(1)特點：感知磁場是否存在的傳感器。(2)作用：將磁場的存在與否轉換為電路的通斷。2．繼電器(1)特點：繼電器線圈中有電流通過時，開關與觸點a接通，無電流時，開關與觸點b接通。(2)作用：將繼電器中電流的有無轉換為指示燈和蜂鳴器電路的控制，相當于一個自動的雙向開關。3．實驗電路4．工作原理閉合開關S，系統處于防盜狀態，當門窗緊閉時，磁體M使干簧管處于導通狀態，繼電器使開關c與觸點a接通，二極管LED發光。當門窗開啟時，磁體離開干簧管，干簧管失磁斷開，繼電器被斷電，使開關轉換為c、b接通，蜂鳴器H發聲報警。三、實驗器材干簧管SA、繼電器、發光二極管LED、電阻R(330 Ω)、蜂鳴器H、電源、小磁體、開關等。四、實驗步驟1．連接電路前，要先判斷一下干簧管是否可以正常工作。用磁體直接靠近干簧管，觀察簧片能否正常動作。2．確定各元件可以正常工作后，按照實驗電路圖連接電路。3．接通電源后，將磁體靠近和離開干簧管，分別觀察實驗現象。實驗二　光控開關一、實驗目的1．了解光控開關的工作原理。2．練習利用光控開關制作自動控制設備。二、實驗原理1．晶體三極管(1)兩種類型(2)三個電極①發射極e，②基極b，③集電極c。(3)重要特性①從基極輸入一個較小的電流，就會在集電極獲得較大的電流，這就是三極管的電流放大作用。②在控制電路中具有完成斷路和接通的開關作用。2．光控開關(1)電路圖(2)工作原理當光照較強時，RG較小，加在基極上電壓較小，三極管不導通，LED不亮；當光線較弱時，RG阻值增大，加在基極上電壓增大，當達到一定程度后，三極管被導通，發光二極管LED開始發光。3．光控開關控制電路(1)電路圖(2)工作原理當環境光比較強時，光敏電阻RG的阻值很小，三極管不導通，繼電器所在的回路相當于斷路；當環境光線比較暗時，光敏電阻RG阻值較大，三極管導通，集電極電流較大，驅動繼電器吸合開關S，點亮燈泡L。(注：與繼電器并聯的二極管D，提供自感電流釋放通路，以保護三極管不被燒壞。)三、實驗器材可調電阻R1(最大電阻為51 kΩ)、限流電阻R2(330 Ω)、光敏電阻RG、三極管VT、發光二極管LED、繼電器、小燈泡L(6 V、0.3 A)、二極管D、電源等。四、實驗步驟1．按照實驗電路圖連接電路，檢查無誤后，接通電源。2．讓光敏電阻RG受到白天較強的自然光照射，調節電阻R1使發光二極管LED或小燈泡L剛好不發光。3．遮擋RG，當光照減弱到某種程度時，就會看到發光二極管LED或小燈泡L發光。4．讓光照加強，當光照增強到某種程度時，發光二極管LED或小燈泡L熄滅。五、注意事項1．安裝前，對器材進行測試，確保各元件性能良好后，再進行安裝。2．光控開關實驗中，二極管連入電路的極性不能反接，否則將燒壞門電路集成塊。3．光控開關實驗中要想天更暗時“路燈”才會亮，應該把R1的阻值調大些。   　報警系統的電路問題[例題1]　把蜂鳴器、光敏電阻、干簧管繼電器、開關、電源按如圖所示電路連接，制成光電報警裝置。當有光照射報警裝置且光照較強時，蜂鳴器發聲，當沒有光照或者光照很弱時，蜂鳴器不發聲。①光敏電阻：受光照射后，阻值會變小。②干簧管繼電器：由干簧管和繞在干簧管外的線圈組成，當線圈中有一定的電流時，線圈產生的磁場使密封在干簧管內的兩個鐵質簧片磁化，兩個簧片在磁力作用下由原來的分離狀態變成閉合狀態。當線圈中沒有電流或者電流很微弱時，簧片在彈力的作用下恢復到分離狀態。請將下面的電路連接完整。[解析]　如圖所示，當有光照且光照較強時，光敏電阻的阻值變小，使得干簧管繼電器線圈中有較大的電流，從而產生磁場，導致兩個鐵質簧片閉合，最終使得蜂鳴器發聲。[答案]　如解析圖所示[針對訓練]　傳感器擔負著信息采集的任務，在自動控制中發揮著重要作用，傳感器能夠?qū)⒏惺艿降奈锢砹?如溫度、光、聲等)轉換成便于測量的量(通常是電學量)，例如熱敏傳感器，主要是應用了半導體材料制成的熱敏電阻。某熱敏電阻RT阻值隨溫度變化的圖像如圖甲所示，圖乙是由該熱敏電阻RT作為傳感器制作的簡單自動報警器線路圖。問：(1)為了使溫度過高時報警器鈴響，c應接在__________(填“a”或“b”)處；(2)若要使啟動報警的溫度提高些，應將滑動變阻器的滑片P向________移動(填“左”或“右”)；(3)如果在調試報警器達到最低報警溫度時，無論如何調節滑動變阻器的滑片P都不能使報警器工作，且電路連接完好，各電路元件都能處于工作狀態，則造成工作電路不能正常工作的原因可能是：_________________________________________________________________________________________________________________________________。解析：(1)由題圖甲可知，熱敏電阻RT在溫度升高時阻值變小，電路中電流變大，電磁鐵磁性增強，把右側銜鐵吸引過來，與a接觸，故c應接在a處。(2)為使達到啟動報警的溫度提高，則應使電路中電阻更大，故滑動變阻器的滑片應左移。(3)在最低報警溫度時不能報警，說明此時電路產生的電流不能讓豎直片與a接觸，這可能由多種原因造成，如：①電源提供的電流太小，導致磁鐵的磁性太弱；②彈簧的勁度系數太大，電磁鐵的吸引力小于彈簧的彈力等。答案：(1)a　(2)左　(3)電源提供的電壓太小以至于電磁鐵磁性太弱或彈簧勁度系數太大  光控開關的應用[例題2]　如圖甲所示是一測量硫化鎘光敏電阻特性的實驗電路，電源電壓恒定，電流表內阻不計，開關閉合后，調節滑動變阻器滑片，使小燈泡發光逐漸增強，測得流過電阻的電流和光強的關系曲線如圖乙所示，試根據丙圖所給器材設計一個路燈自動光控電路。要求有光照時路燈不亮，無光照時路燈工作。[解析]　由流過光敏電阻的電流和光強的關系曲線可以看出，當入射光增強時，流過光敏電阻的電流增大。根據題意設計一個路燈自動控制電路如圖所示。控制過程：當有光照射時，流過光敏電阻的電流增大，并經過放大器輸出一個較大的電流，驅動電磁繼電器吸合，使兩個常閉觸點斷開，當無光照時，電流減小，放大器輸出電流也減小，電磁繼電器釋放銜鐵，使兩個觸點閉合，控制路燈電路接通，路燈開始工作。[答案]　見解析[針對訓練]　為了節能和環保，一些公共場所使用光控開關控制照明系統。光控開關可采用光敏電阻來控制，光敏電阻是阻值隨著光的照度變化而發生變化的元件(照度可以反映光的強弱，光越強，照度越大，照度單位為lx)。某光敏電阻RG在不同照度下的阻值如下表所示。 照度/lx0.20.40.60.81．01．2電阻/kΩ754028232018 (1)根據表中的數據，請在給定的坐標系中描繪出阻值隨照度變化的曲線，并說明阻值隨照度變化的特點；(2)如圖所示，當1、2兩端所加電壓上升至2 V時，控制開關自動啟動照明系統。請利用下列器材設計一個簡單電路，給1、2兩端提供電壓，要求當天色漸暗照度降低至1．0 lx時啟動照明系統，在虛線框內完成電路原理圖。(不考慮控制開關對所設計電路的影響)提供的器材如下：光敏電阻RG(符號，阻值見表)；直流電源E(電動勢3 V，內阻不計)；定值電阻R1＝10 kΩ，R2＝20 kΩ，R3＝40 kΩ(限選其中之一并在圖中標出)；開關S及導線若干。解析：(1)阻值隨照度變化曲線如圖甲所示。　(2)原理：利用串聯電路的分壓規律設計電路。當照度降低至1．0 lx時，光敏電阻RG＝20 kΩ，由題中信息可知U12＝2 V，E＝3 V，＝，代入數據解得R＝10 kΩ，所以定值電阻應選R1。電路原理圖如圖乙所示。答案：(1)見解析圖　光敏電阻的阻值隨光的照度的增大而非線性減小　(2)見解析 1．如圖所示是一位同學設計的防盜門報警器的簡化電路示意圖。門打開時，紅外光敏電阻R3受到紅外線照射，電阻減?。婚T關閉時會遮蔽紅外線源(紅外線源沒有畫出)。經實際試驗，可知燈的亮滅情況能反映門的開關狀態。門打開時兩燈的發光情況及R2兩端電壓UR2與門關閉時相比(　　)A．紅燈亮，UR2變大　　　　　　 B．綠燈亮，UR2變大C．綠燈亮，UR2變小 D．紅燈亮，UR2變小解析：選D　當門打開時，R3受紅外線照射，電阻減小，則總電阻減小，總電流I增大，R2兩端電壓UR2＝E－I(R1＋r)減小，R2中電流IR2＝減小，所以R3中電流IR3＝I－IR2增大，電磁繼電器產生的磁場增強，把銜鐵吸下，紅燈亮，選項D正確。2．設計一個自動防盜報警電路，要求：晚間房門被打開，細導線EF被扯斷，電鈴發聲自動報警。把如圖所示的電路元件連成電路。解析：EF斷開時，電鈴發聲，應使電鈴與導線EF并聯后，再與電阻串聯，如圖所示。答案：見解析3．目前有些居民區樓道燈的控制使用的是一種延時開關，該延時開關的簡化原理如圖所示。圖中D是紅色發光二極管(只要有很小的電流通過，就能使其發出紅色亮光)，R為限流電阻，K為按鈕式開關，虛線框內S表示延時開關電路，當按下K接通電路瞬間，延時開關觸發，相當于S閉合，這時釋放K后，延時開關S約在1 min后斷開，燈泡熄滅。根據上述信息和原理圖，我們可推斷：按鈕式開關K按下前，發光二極管是________(填“發光的”或“熄滅的”)；將按鈕式開關K按下再釋放后，燈泡L發光持續時間約________ min，這一過程中發光二極管是________(填“發光的”或“熄滅的”)。限流電阻R的阻值和燈絲電阻RL相比，應滿足R________RL的條件。解析：按鈕式開關K按下前，發光二極管、限流電阻與燈泡串聯，有電流通過發光二極管，因此發光二極管處于發光狀態。當將按鈕式開關K按下再釋放后，由于接通電路瞬間延時開關觸發，相當于S閉合，二極管被短路，所以處于熄滅狀態。由于延時開關S約1 min后斷開，燈泡熄滅，則知燈泡L發光持續時間約1 min。由于R為限流電阻，且二極管只要有很小的電流通過就能發光，若要保證延時開關斷開時，二極管發光，燈泡L不發光，則應滿足R?RL。答案：發光的　1　熄滅的　?4．某研究學習小組設計的模擬街道路燈自動控制系統的電路圖如圖所示，光控開關可采用光敏電阻來控制，光敏電阻的阻值隨著光照強度增強而減小，利用直流電源為電磁鐵供電，利用照明電源為電燈供電。為達到天亮燈熄、天黑燈亮的效果，電燈應接在________(選填“A、B”或“B、C”)之間，請用筆畫線代替導線，將電路補充完整。解析：該模擬電路的工作原理是：由光敏電阻感知光照強度變化，調節電磁鐵線圈中電流的大小，即可調節電磁鐵磁性的強弱，吸下或者釋放銜鐵，從而控制燈的亮滅，即達到天亮燈熄、天黑燈亮的效果。因為天亮時光照強度大，光敏電阻阻值較小，電磁鐵線圈中電流較大，磁性較強，可將銜鐵吸下；又因為天亮時需要使燈熄滅，所以燈應接在A、B之間。電路連線時直接將D、E兩端與光敏電阻、滑動變阻器、開關以及電源串聯即可。電路如圖所示：答案：A、B　見解析圖
