高中物理人教版 (2019)選擇性必修 第二冊第二章 電磁感應4 互感和自感完美版課件ppt

這是一份高中物理人教版 (2019)選擇性必修 第二冊第二章 電磁感應4 互感和自感完美版課件ppt，共19頁。PPT課件主要包含了學習目標，互感現象，自感現象，自感系數，磁場的能量，本課小結，當堂檢測等內容，歡迎下載使用。

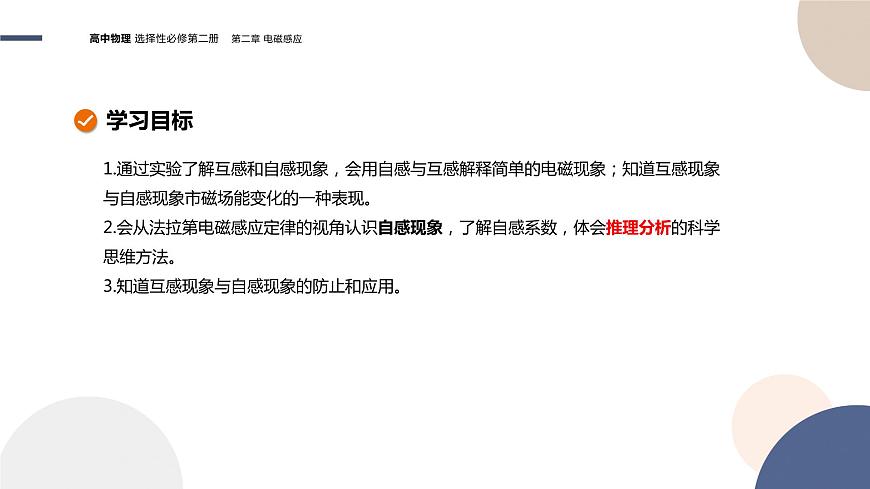

1.通過實驗了解互感和自感現象，會用自感與互感解釋簡單的電磁現象；知道互感現象與自感現象市磁場能變化的一種表現。2.會從法拉第電磁感應定律的視角認識自感現象，了解自感系數，體會推理分析的科學思維方法。3.知道互感現象與自感現象的防止和應用。

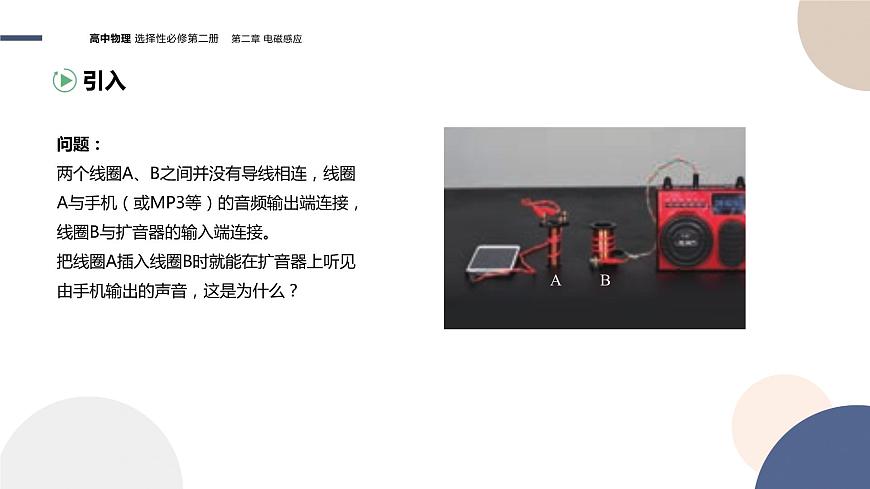

問題：兩個線圈A、B之間并沒有導線相連，線圈A與手機（或MP3等）的音頻輸出端連接，線圈B與擴音器的輸入端連接。把線圈A插入線圈B時就能在擴音器上聽見由手機輸出的聲音，這是為什么？

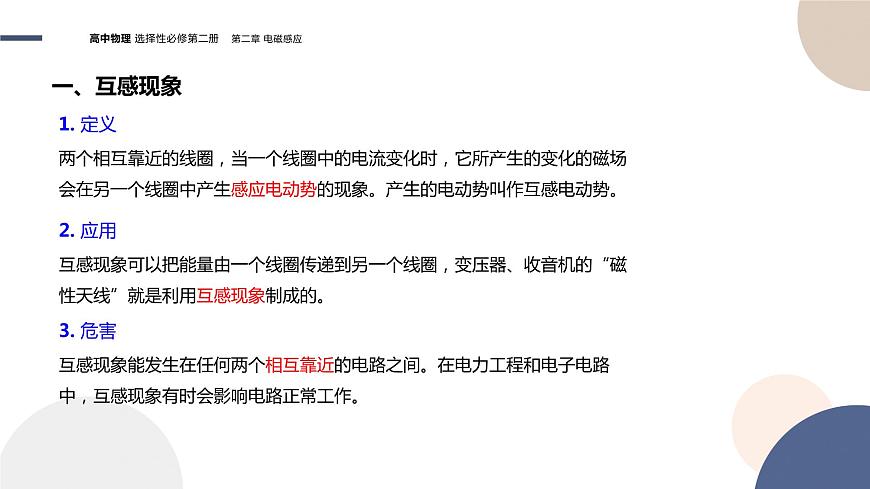

兩個相互靠近的線圈，當一個線圈中的電流變化時，它所產生的變化的磁場會在另一個線圈中產生感應電動勢的現象。產生的電動勢叫作互感電動勢。
互感現象可以把能量由一個線圈傳遞到另一個線圈，變壓器、收音機的“磁性天線”就是利用互感現象制成的。
互感現象能發生在任何兩個相互靠近的電路之間。在電力工程和電子電路中，互感現象有時會影響電路正常工作。
兩個線圈之間并沒有導線相連，但當一個線圈中的電流變化時，它所產生的變化的磁場會在另一個線圈中產生感應電動勢。

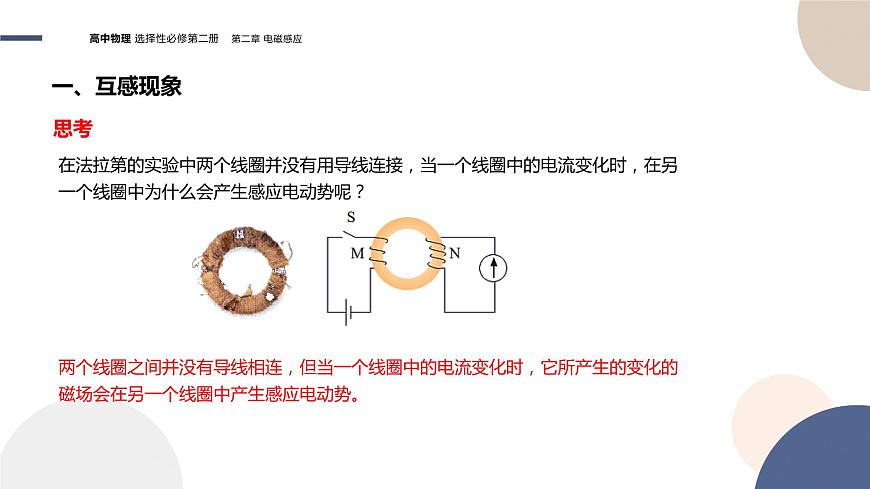

在法拉第的實驗中兩個線圈并沒有用導線連接，當一個線圈中的電流變化時，在另一個線圈中為什么會產生感應電動勢呢？

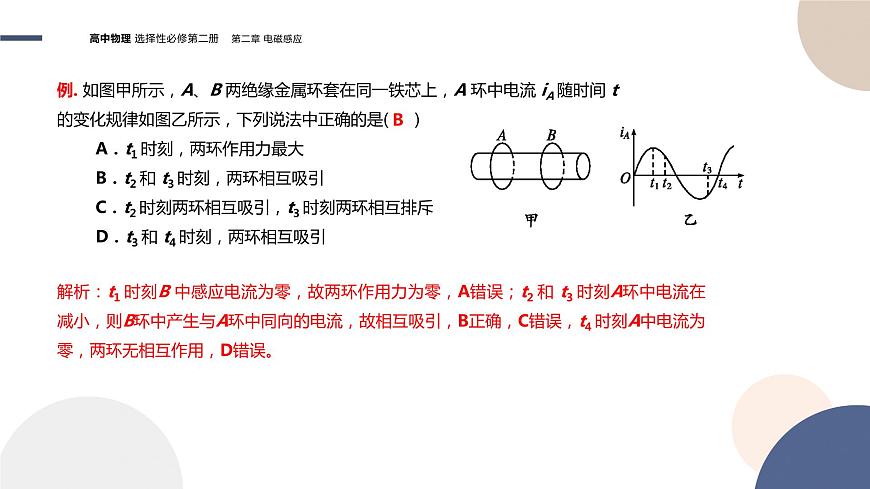

例. 如圖甲所示，A、B 兩絕緣金屬環套在同一鐵芯上，A 環中電流 iA 隨時間 t 的變化規律如圖乙所示，下列說法中正確的是(　 ) A．t1 時刻，兩環作用力最大 B．t2 和 t3 時刻，兩環相互吸引 C．t2 時刻兩環相互吸引，t3 時刻兩環相互排斥 D．t3 和 t4 時刻，兩環相互吸引
解析：t1 時刻B 中感應電流為零，故兩環作用力為零，A錯誤；t2 和 t3 時刻A環中電流在減小，則B環中產生與A環中同向的電流，故相互吸引，B正確，C錯誤，t4 時刻A中電流為零，兩環無相互作用，D錯誤。

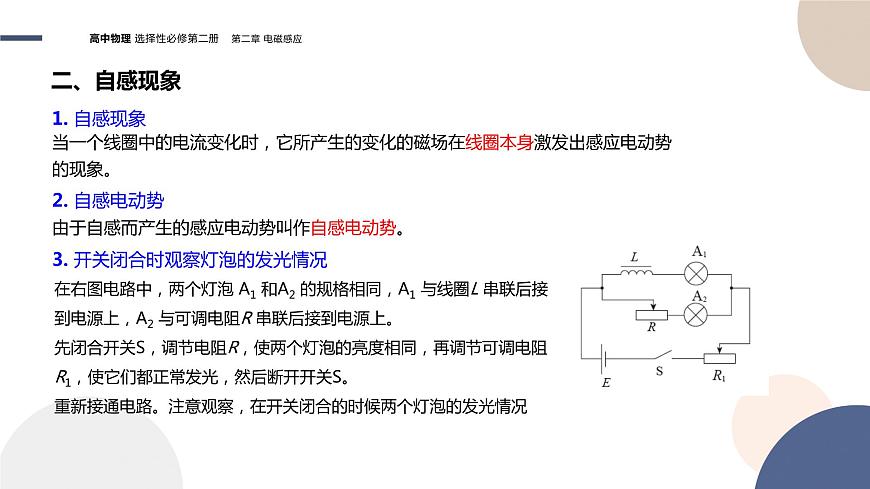

當一個線圈中的電流變化時，它所產生的變化的磁場在線圈本身激發出感應電動勢的現象。
由于自感而產生的感應電動勢叫作自感電動勢。
3. 開關閉合時觀察燈泡的發光情況
在右圖電路中，兩個燈泡 A1 和A2 的規格相同，A1 與線圈L 串聯后接到電源上，A2 與可調電阻R 串聯后接到電源上。先閉合開關S，調節電阻R，使兩個燈泡的亮度相同，再調節可調電阻R1，使它們都正常發光，然后斷開開關S。重新接通電路。注意觀察，在開關閉合的時候兩個燈泡的發光情況

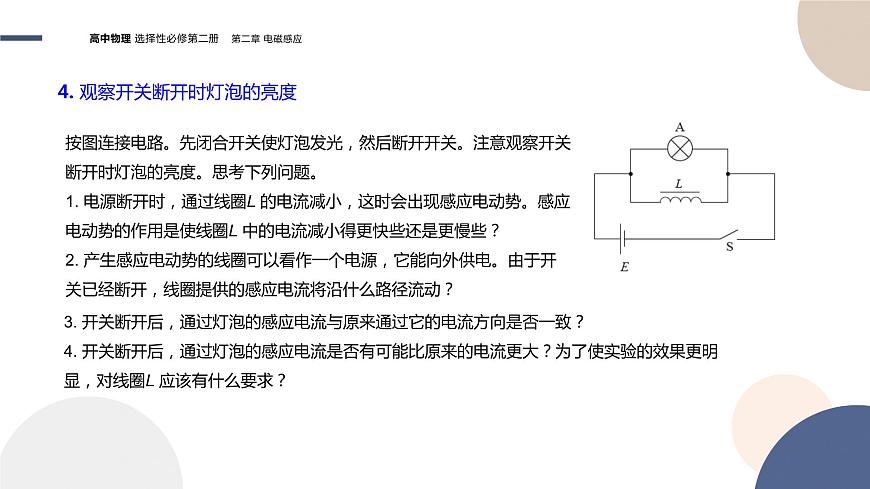

4. 觀察開關斷開時燈泡的亮度
按圖連接電路。先閉合開關使燈泡發光，然后斷開開關。注意觀察開關斷開時燈泡的亮度。思考下列問題。1. 電源斷開時，通過線圈L 的電流減小，這時會出現感應電動勢。感應電動勢的作用是使線圈L 中的電流減小得更快些還是更慢些？2. 產生感應電動勢的線圈可以看作一個電源，它能向外供電。由于開關已經斷開，線圈提供的感應電流將沿什么路徑流動？
3. 開關斷開后，通過燈泡的感應電流與原來通過它的電流方向是否一致？4. 開關斷開后，通過燈泡的感應電流是否有可能比原來的電流更大？為了使實驗的效果更明顯，對線圈L 應該有什么要求？
5. 對通電自感的理解
6. 對斷電自感的理解
如圖所示，當電流處于穩定狀態時，流過L的電流為I1＝ (電源內阻不計)，方向由a→b；流過燈泡A的電流I2＝ ，斷開S的瞬間，I2立即消失，而由于線圈的自感，I1不會馬上消失，線圈總力圖維持I1的存在，所以線圈上產生一個b端為正、a端為負的自感電動勢，與燈泡組成abcd回路，此時流過A的電流則由I2變成I1，方向由d→c變成c→d?？梢?jiàn)通過A的電流大小與方向都發生了變化。
至于燈泡中的電流是否增大一下再減小(也就是燈泡是否閃亮一下再熄滅) ，取決于 I2 與 I1 誰大誰小，也就是取決于 R 和 r 誰大誰小。（1）如果 R＞r，就有 I1＞I2，燈泡會先更亮一下再漸漸熄滅。（2）如果 R＝r，燈泡會由原來亮度漸漸熄滅。（3）如果 R＜r，燈泡會先立即暗一些，然后漸漸熄滅。
例. 如圖所示，線圈L的電阻和電源內阻都很小，可忽略不計，電路中兩個電阻的阻值均為R ，開始時開關 S 斷開，此時電路中電流為 I0?，F(xiàn)將開關S閉合，線圈L中有自感電動勢產生，下列說法中正確的是(　　 )A．由于自感電動勢有阻礙電流的作用，電路中電流最終由 I0 減小到零B．由于自感電動勢有阻礙電流的作用，電路中電流最終小于 I0C．由于自感電動勢有阻礙電流的作用，電路中電流將保持 I0 不變D．自感電動勢有阻礙電流增大的作用，但電路中電流最終還要增大到 2I0
解析：當開關S閉合時，通過線圈的電流增大，在線圈中產生自感電動勢，自感電動勢阻礙電流的增大，但“阻礙”不是“阻止”，“阻礙”實質上是“延緩”，電路中的電流不會立刻變?yōu)?I0，但最終仍會增大到2I0。選項D正確。
1. 自感電動勢的大小
其中L是自感系數，簡稱自感或電感，單位：亨利，符號為H。常用的單位還有毫亨（mH）、微亨（μH）。
（1）決定線圈自感系數的因素：
（2）自感系數的單位：亨利，簡稱亨，符號是 H。常用單位：毫亨（m H） 微亨（μH）
實驗表明，線圈越大，越粗，匝數越多，自感系數越大。另外，帶有鐵芯的線圈的自感系數比沒有鐵芯時大得多。
2.自感物理意義：描述線圈產生自感電動勢的能力
1. 自感現象中的磁場能量
（1）線圈中電流從無到有時：磁場從無到有，電源的能量輸送給磁場，儲存在磁場中。（2）線圈中電流減小時：磁場中的能量釋放出來轉化為電能。
2.線圈能夠體現電的“慣性”，應該怎樣理解？3.電的“慣性”大小與什么有關？
當線圈通電瞬間和斷電瞬間，自感電動勢都要阻礙線圈中電流的變化，使線圈中的電流不能立即增大到最大值或不能立即減小為零
電的“慣性”大小決定于線圈的自感系數
1、 當一個線圈中電流變化，在另一個線圈中產生感應電動勢的現象，稱為互感。互感現象產生的感應電動勢，稱為互感電動勢。2、由于導體本身的電流發生變化而產生的電磁感應現象，叫自感現象。3、自感現象中產生的電動勢叫自感電動勢。（1）自感電動勢的作用：阻礙導體中原來的電流變化。（2）自感電動勢大?。?、自感系數L：與線圈的大小、形狀、圈數及有無鐵心有關5、磁場具有能量
1.某電磁沖擊鉆的原理圖如圖所示，若突然發現鉆頭M向右運動，則可能是（　?。〢.開關S閉合瞬間B.開關S由閉合到斷開的瞬間C.開關S已經是閉合的，滑動變阻器滑片P向左迅速滑動D.開關S已經是閉合的，滑動變阻器滑片P向右迅速滑動
解析：當一個線圈的電流發生變化時，由于互感作用，相鄰線圈中產生感應電流。當含有電源的線圈中電流增大時，線圈M中產生感應電流且受斥力作用而向右運動。
2.［多選］如圖所示，A、B是相同規格的白熾燈，L是自感系數很大、電阻可忽略的自感線圈。下列說法正確的是（　?。〢. 閉合開關S時，A、B燈同時亮B. 閉合開關S時，B燈比A燈先亮，最后一樣亮C. 閉合開關S時，A燈比B燈先亮，最后一樣亮D. 斷開開關S時，A燈與B燈同時慢慢熄滅
解析：B對，A、C錯：開關S閉合的瞬間，電源的電壓同時加到兩支路的兩端，B燈立即發光。由于自感線圈的自感電動勢阻礙電流增大，A燈逐漸變亮，由于線圈的電阻可以忽略，最后兩燈一樣亮。D對：斷開開關S的瞬間，流過自感線圈的電流將要減小，產生自感電動勢，自感線圈與兩燈構成閉合回路，兩燈逐漸同時熄滅，由于開始時兩燈的電流相同，斷開開關S的瞬間，通過兩燈的電流不變，則兩燈不會出現閃亮，而是慢慢熄滅。
3.如圖所示的電路，開關原先閉合，電路處于穩定狀態，規定向左流過電阻R1的電流方向?yàn)檎较?，在某一時刻突然斷開開關S，則通過電阻R1的電流I1在開關斷開前后隨時間變化的圖線可能是（　?。?br/>【解析】S斷開前I1方向向左，為正方向；斷開后，由于線圈的自感現象，使R1中的電流方向向右，大小可能比原I1大或小或相等，然后逐漸減小到0。
