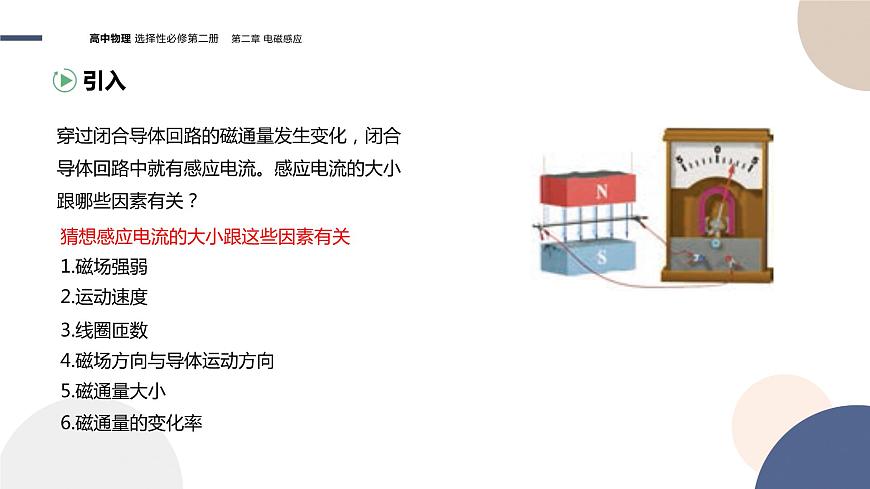

穿過閉合導體回路的磁通量發生變化，閉合導體回路中就有感應電流。感應電流的大小跟哪些因素有關？
猜想感應電流的大小跟這些因素有關
4.磁場方向與導體運動方向
實驗裝置如圖所示，線圈的兩端與電壓表相連。將強磁體從長玻璃管上端由靜止下落，穿過線圈。分別使線圈距離上管口20cm、30cm、40cm和50cm,記錄電壓表的示數以及發生的現象。 分別改變線圈的匝數、磁體的強度，重復上面的實驗，得出定性的結論。

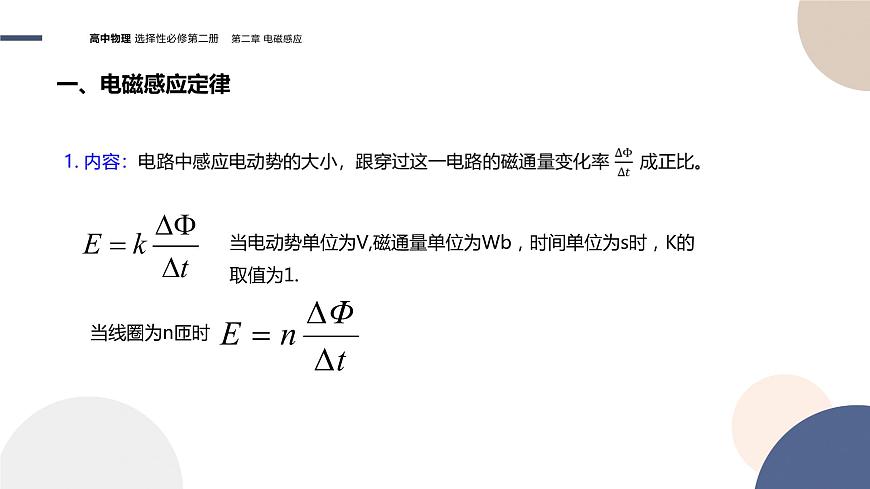

當電動勢單位為V,磁通量單位為Wb，時間單位為s時，K的取值為1.

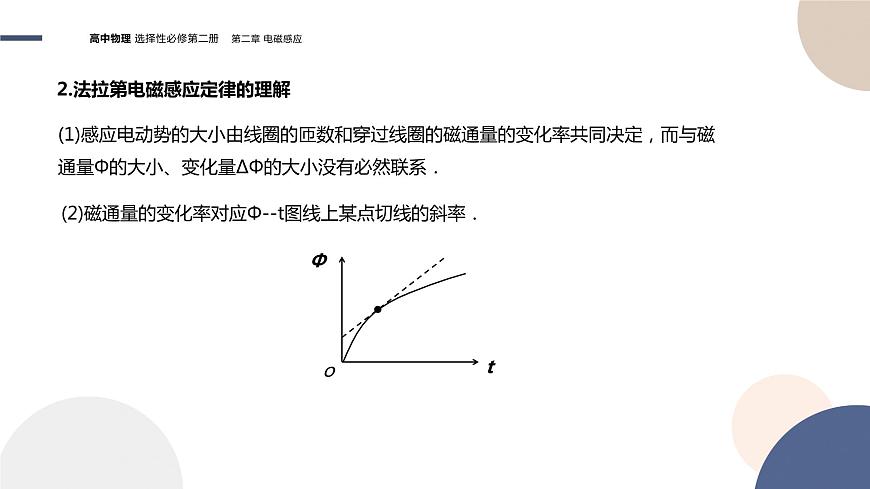

(2)磁通量的變化率對應Φ--t圖線上某點切線的斜率．
2.法拉第電磁感應定律的理解
(1)感應電動勢的大小由線圈的匝數和穿過線圈的磁通量的變化率共同決定，而與磁通量Φ的大小、變化量ΔΦ的大小沒有必然聯系．

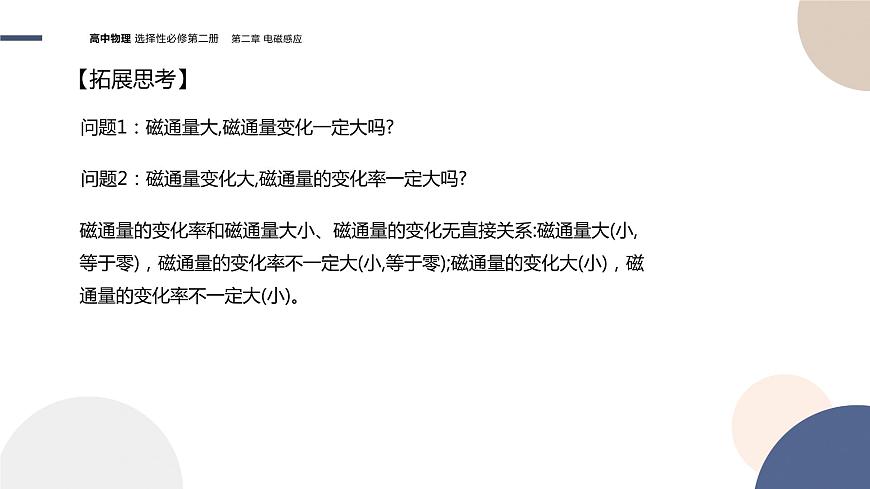

問題1：磁通量大,磁通量變化一定大嗎?
問題2：磁通量變化大,磁通量的變化率一定大嗎?
磁通量的變化率和磁通量大小、磁通量的變化無直接關系:磁通量大(小,等于零)，磁通量的變化率不一定大(小,等于零);磁通量的變化大(小)，磁通量的變化率不一定大(小)。
穿過回路的磁感線的條數多少
穿過回路的磁通量變化了多少
穿過回路的磁通量變化的快慢

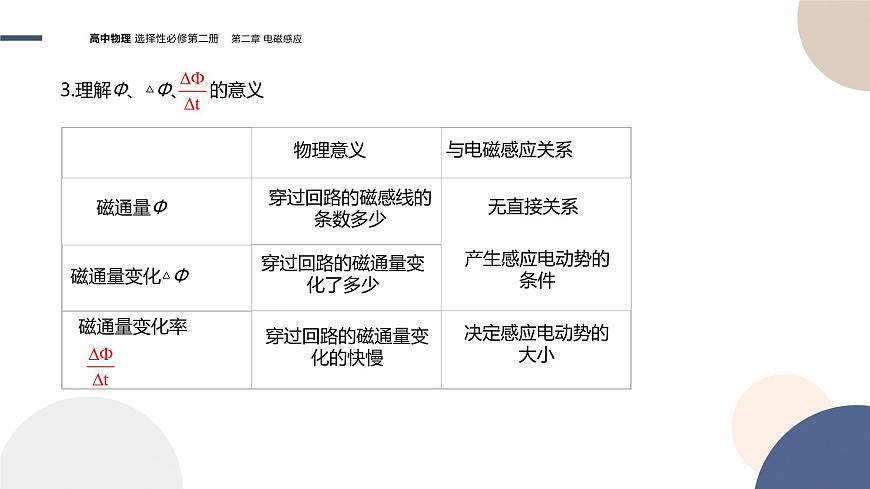

3.理解Φ、△Φ、 的意義
(1)磁通量的變化是由面積變化引起時，ΔΦ＝B·ΔS，則
(2)磁通量的變化是由磁場變化引起時，ΔΦ＝ΔB·S，則
(3)磁通量的變化是由面積和磁場變化共同引起時，則根據定義求，ΔΦ＝Φ末－Φ初
應用法拉第電磁感應定律的三種情況
例 如圖所示，在水平桌面上固定有寬度為d、電阻可忽略的U形導軌；均勻磁場的方向垂直于U形導軌平面，磁感應強度大小隨時間的變化關系為B=B0（1+kt），式中B0、k為大于零的常量。在與導軌左端相距l(xiāng)處放置一垂直于導軌的光滑導體棒，并用外力將其固定。導體棒的質量為m，阻值為R，與導軌接觸良好。（1）求回路中感應電流的大小；（2）在t=t0時撤去外力，求撤去外力瞬間導體棒所受安培力的大小。
× × × × × × × × × × × ×× × × × × × × × × × × ×
三、導體切割磁感線時的感應電動勢
導體ab處于勻強磁場中，磁感應強度是B，長為L的導體棒ab以速度v勻速切割磁感線，求產生的感應電動勢
分析：回路在時間Δt內增大的面積為：
穿過回路的磁通量的變化為：
適用條件：勻強磁場中，導線、B、v相互垂直時
若導體斜切磁感線，即導體運動方向與導體本身垂直，但跟磁感應強度方向有夾角,則得到的感應電動勢的表達式是怎樣的？
2.導線的長度L應為有效長度。
注意1.導線運動方向和磁感線平行時, E=0。
3.速度v為平均值(瞬時值), E 就為平均值(瞬時值)。
例 ［多選］如圖所示，一導線彎成閉合線圈，以速度v向左勻速進入磁感應強度為B的勻強磁場，磁場方向垂直紙面向外。線圈總電阻為R，從線圈進入磁場開始到完全進入磁場為止，下列結論正確的是（　?。??A. 感應電流一直沿順時針方向B. 線圈受到的安培力先增大，后減小C. 感應電動勢的最大值E=BrvD. 穿過線圈某個橫截面的電荷量為
△t近于0時，E為瞬時感應電動勢
求平均感應電動勢,v是平均速度
求瞬時感應電動勢，v是瞬時速度
1.下列關于感應電動勢大小的說法中，正確的是（　　）A. 線圈中磁通量變化越大，產生的感應電動勢一定越大B. 線圈中磁通量越大，產生的感應電動勢一定越大C. 線圈中磁通量變化越快，產生的感應電動勢越大D. 線圈放在磁感應強度越強的地方，產生的感應電動勢一定越大
2.一個由電阻均勻的導線繞制成的閉合線圈放在勻強磁場中，如圖所示，線圈平面與磁場方向成60°角，磁感應強度隨時間均勻變化，用下列哪種方法可使感應電流增加一倍（　　）A. 把線圈匝數增加一倍B. 把線圈面積增加一倍C. 把線圈半徑增加一倍D. 改變線圈與磁場方向的夾角
3.一飛機在南半球上空做飛行表演。當它自東向西方向做飛行表演時，飛機左右兩機翼端點哪一點電勢高（　?。〢. 飛機右側機翼電勢低，左側電勢高B. 飛機右側機翼電勢高，左側電勢低C. 兩機翼電勢一樣高D. 條件不足，無法判斷
解析：當飛機在南半球飛行時，由于地磁場的存在，且地磁場的豎直分量方向豎直向上，由于感應電動勢的方向與感應電流的方向是相同的，由低電勢指向高電勢， 由右手定則可知，在南半球，不論沿何方向水平飛行，都是飛機的左側機翼電勢低，右側機翼電勢高。
4.［多選］如圖所示，有一個磁感應強度為B的勻強磁場，磁場方向垂直紙面向里，一半徑為r的金屬圓環放置在磁場中，金屬圓環所在的平面與磁場垂直。金屬桿Oa一端在O點，另一端a擱在環上，金屬桿Oa可繞環的圓心O旋轉，另一金屬桿Ob一端固定在O點，另一端b固定在環上。已知Oa桿以角速度ω勻速旋轉，所有接觸點接觸良好，Ob不影響Oa的轉動，則下列說法正確的是（　?。〢. 流過Oa的電流方向為O指向aB. 流過Oa的電流方向為a指向OC. Oa旋轉時產生的感應電動勢的大小為Bωr2D. Oa旋轉時產生的感應電動勢的大小為1/2Bωr2
