高中物理人教版 (2019)選擇性必修 第二冊3 變壓器獲獎ppt課件

這是一份高中物理人教版 (2019)選擇性必修 第二冊3 變壓器獲獎ppt課件，共21頁。PPT課件主要包含了學習目標，一變壓器的原理，磁場能，變壓器的原理，本課小結，當堂檢測，ABD等內容，歡迎下載使用。

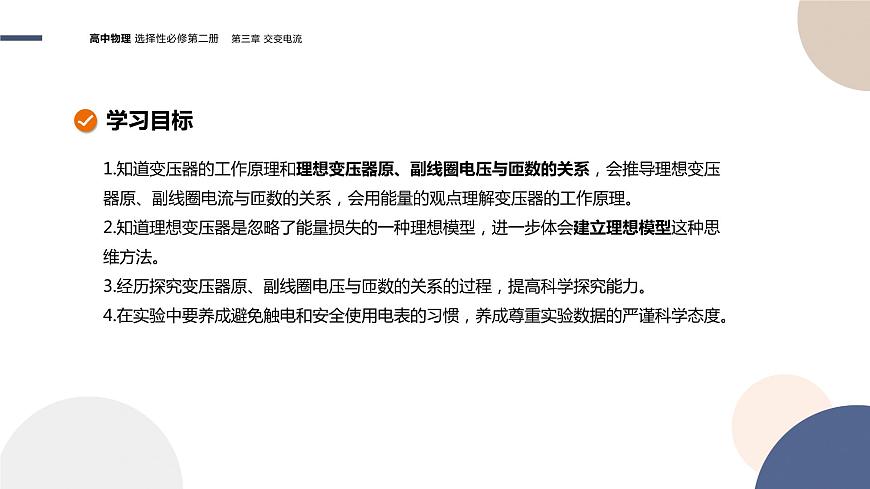

1.知道變壓器的工作原理和理想變壓器原、副線圈電壓與匝數的關系，會推導理想變壓器原、副線圈電流與匝數的關系，會用能量的觀點理解變壓器的工作原理。2.知道理想變壓器是忽略了能量損失的一種理想模型，進一步體會建立理想模型這種思維方法。3.經歷探究變壓器原、副線圈電壓與匝數的關系的過程，提高科學探究能力。4.在實驗中要養成避免觸電和安全使用電表的習慣，養成尊重實驗數據的嚴謹科學態度。

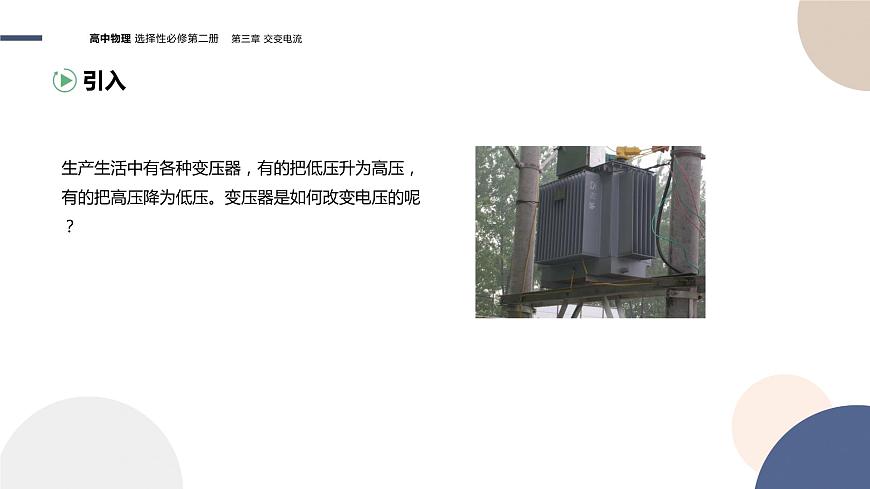

生產生活中有各種變壓器，有的把低壓升為高壓，有的把高壓降為低壓。變壓器是如何改變電壓的呢？

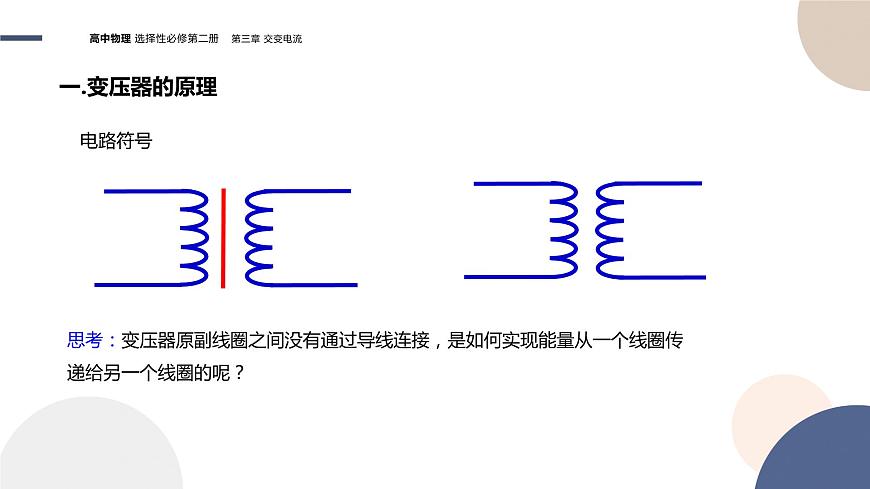

思考：變壓器原副線圈之間沒有通過導線連接，是如何實現能量從一個線圈傳遞給另一個線圈的呢？

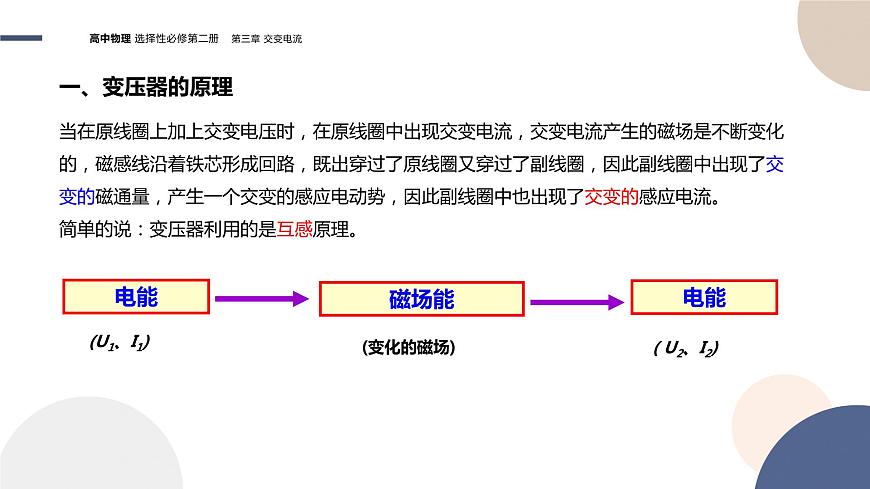

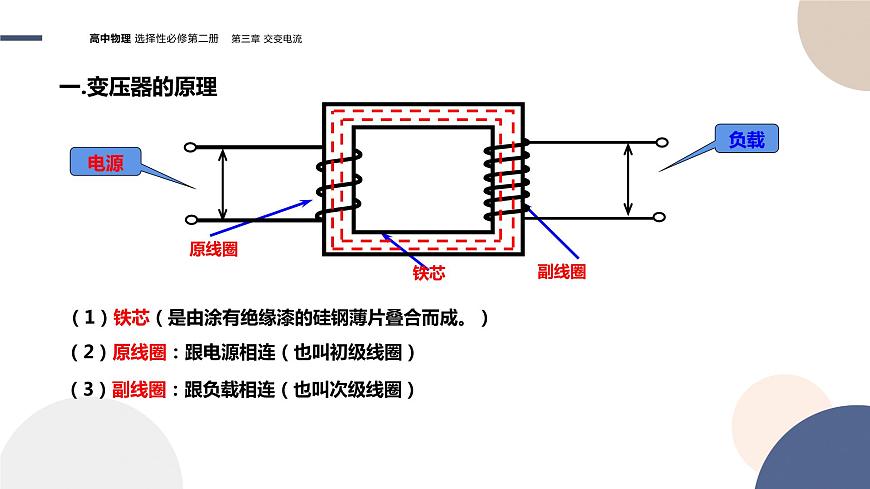

當在原線圈上加上交變電壓時，在原線圈中出現交變電流，交變電流產生的磁場是不斷變化的，磁感線沿著鐵芯形成回路，既出穿過了原線圈又穿過了副線圈，因此副線圈中出現了交變的磁通量，產生一個交變的感應電動勢，因此副線圈中也出現了交變的感應電流。簡單的說：變壓器利用的是互感原理。

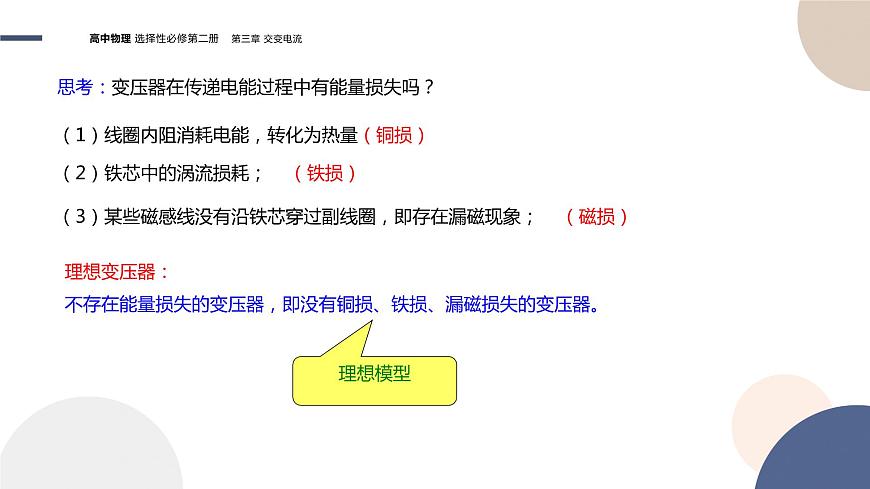

思考：變壓器在傳遞電能過程中有能量損失嗎？
（1）線圈內阻消耗電能，轉化為熱量（銅損）
（2）鐵芯中的渦流損耗； （鐵損）
（3）某些磁感線沒有沿鐵芯穿過副線圈，即存在漏磁現象； （磁損）
理想變壓器：不存在能量損失的變壓器，即沒有銅損、鐵損、漏磁損失的變壓器。

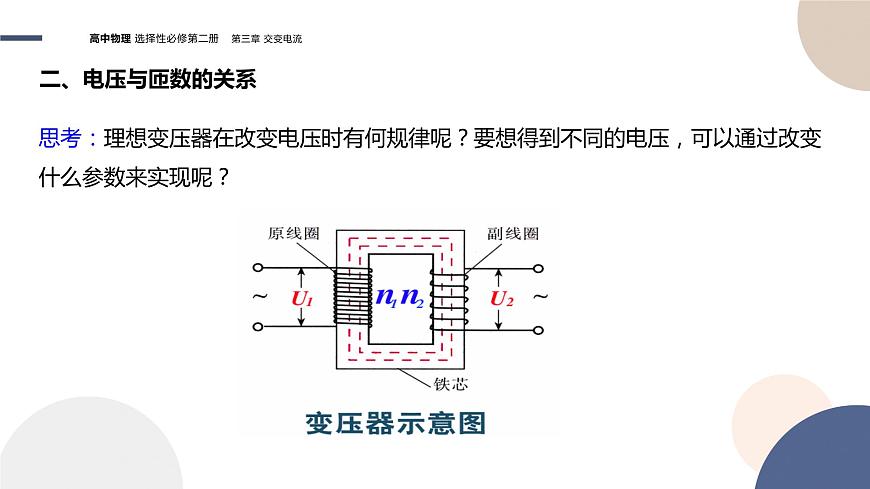

思考：理想變壓器在改變電壓時有何規律呢？要想得到不同的電壓，可以通過改變什么參數來實現呢？
理論分析：理想變壓器的端電壓與匝數的關系
(1)穿過原副線圈的磁通量在每時每刻都是相同的，則其磁通量的變化量也是相同的，則可得：
(2) 原副線圈中的感應電動勢與匝數成正比：
(3) 由于沒有內阻:E1=U1,E2=U2
思考：要想升高電壓，原副線圈的匝數應該怎樣？降壓呢？
1、當n2 >n1 時，U2>U1 —— 升壓變壓器
2、當n2
