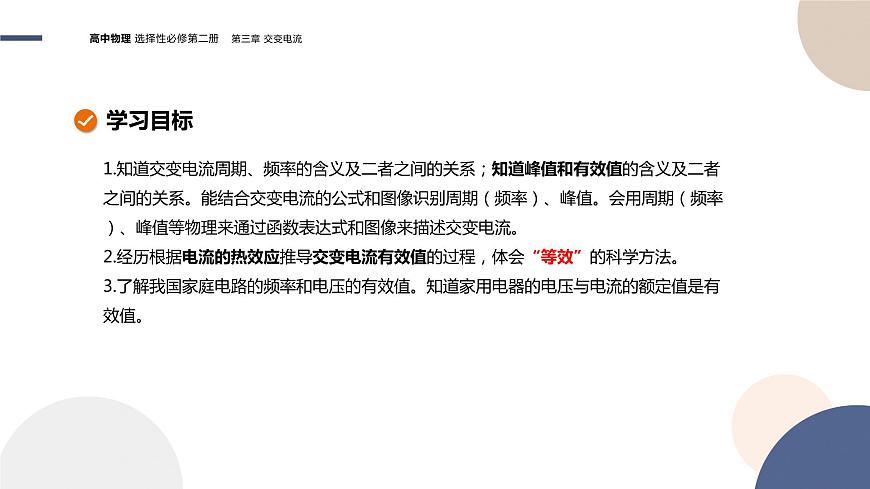

1.知道交變電流周期、頻率的含義及二者之間的關系；知道峰值和有效值的含義及二者之間的關系。能結合交變電流的公式和圖像識別周期（頻率）、峰值。會用周期（頻率）、峰值等物理來通過函數表達式和圖像來描述交變電流。2.經歷根據電流的熱效應推導交變電流有效值的過程，體會“等效”的科學方法。3.了解我國家庭電路的頻率和電壓的有效值。知道家用電器的電壓與電流的額定值是有效值。

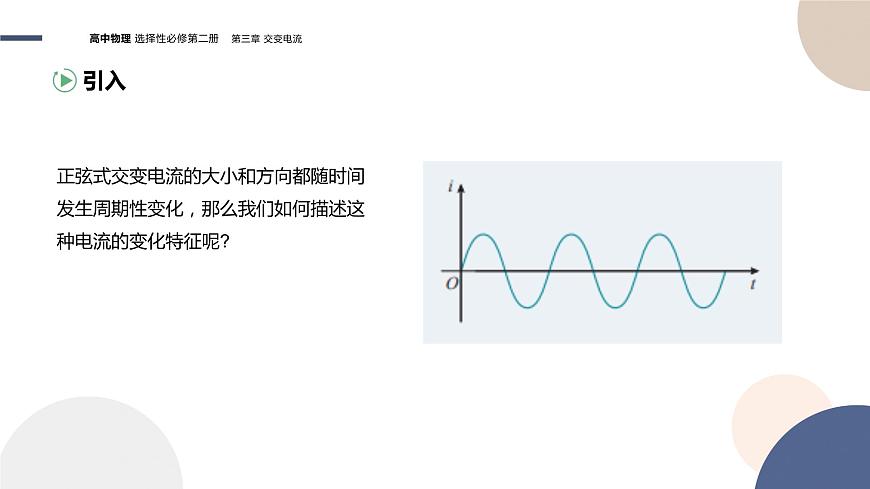

正弦式交變電流的大小和方向都隨時間發生周期性變化，那么我們?nèi)绾蚊枋鲞@種電流的變化特征呢?

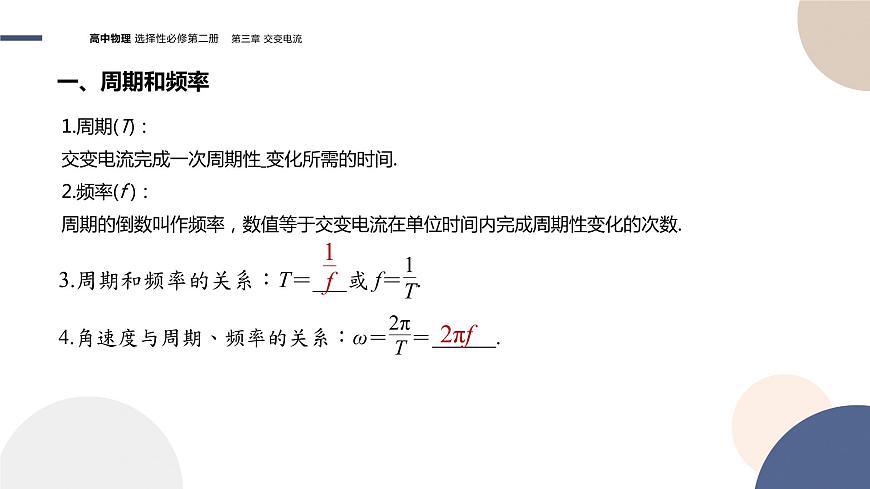

1.周期(T)：交變電流完成一次周期性 變化所需的時間.2.頻率(f )：周期的倒數叫作頻率，數值等于交變電流在單位時間內完成周期性變化的次數.

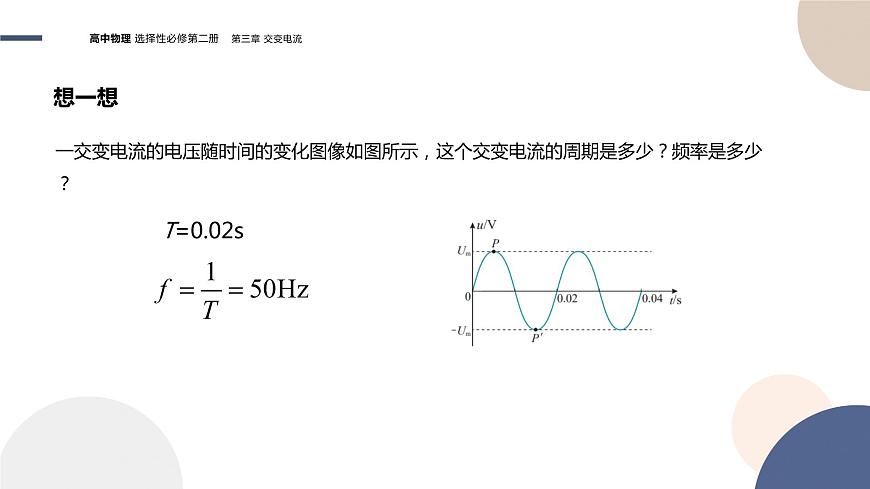

一交變電流的電壓隨時間的變化圖像如圖所示，這個交變電流的周期是多少？頻率是多少？

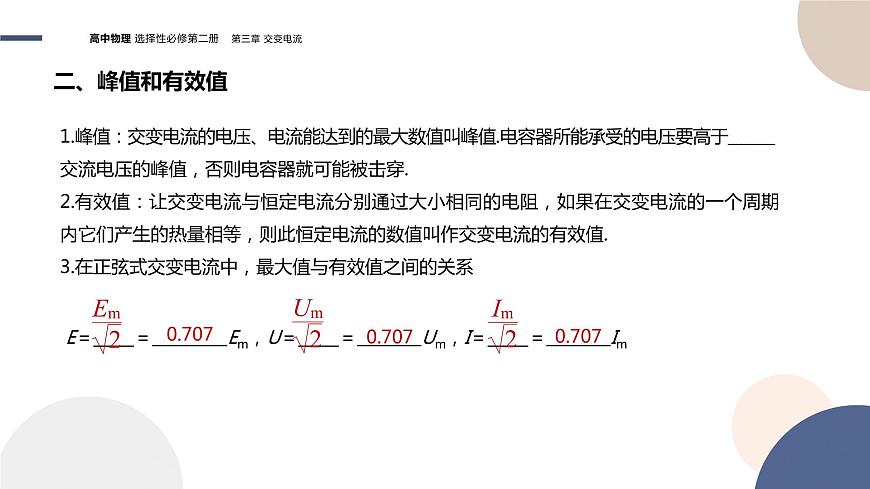

1.峰值：交變電流的電壓、電流能達到的最大數值叫峰值.電容器所能承受的電壓要高于 交流電壓的峰值，否則電容器就可能被擊穿.2.有效值：讓交變電流與恒定電流分別通過大小相同的電阻，如果在交變電流的一個周期內它們產生的熱量相等，則此恒定電流的數值叫作交變電流的有效值.3.在正弦式交變電流中，最大值與有效值之間的關系
E＝_____＝ Em，U＝_____＝ Um，I＝_____＝ Im

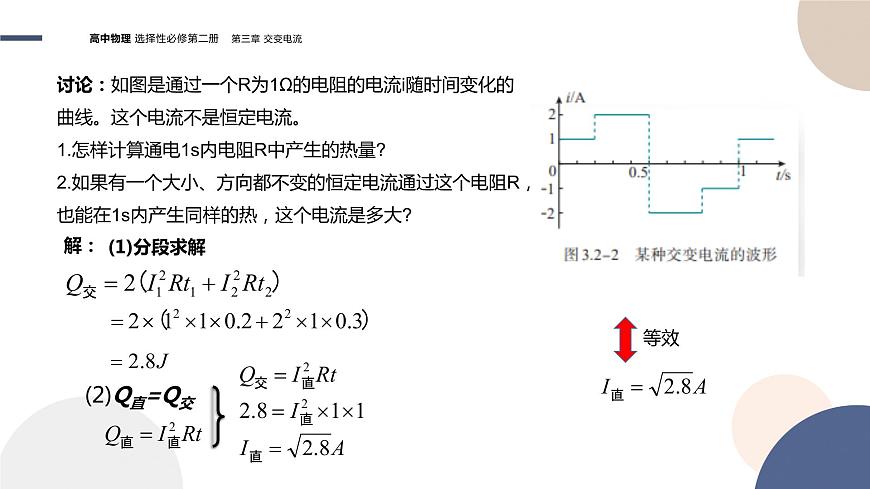

討論：如圖是通過一個R為1Ω的電阻的電流i隨時間變化的曲線。這個電流不是恒定電流。1.怎樣計算通電1s內電阻R中產生的熱量?2.如果有一個大小、方向都不變的恒定電流通過這個電阻R，也能在1s內產生同樣的熱，這個電流是多大?
1.正弦式交變電流的公式和圖像可以詳細描述交變電流的情況.若線圈通過中性面時開始計時，交變電流的圖像是正弦曲線.2.若已知電壓、電流最大值分別是Um、Im，周期為T(mén)，則正弦式交變電流電壓、電流表達式分別為u＝___________，i＝__________.
三、正弦式交變電流的公式和圖像
下圖是一個正弦式交變電流的波形圖。根據i-t圖像求出它的周期、頻率、電流的峰值、電流的有效值。
3.［多選］關于交變電流的有效值，以下說法中正確的是（　　）A.有效值就是交變電流在一個周期內的平均值B.有效值總等于最大值的C.有效值是根據電流的熱效應來定義的D.照明電壓220 V、動力電壓380 V指的都是有效值
4.圖甲為小型旋轉電樞式交流發電機的原理圖，其矩形線圈在勻強磁場中繞垂直于磁場方向的固定軸 勻速轉動，線圈的匝數n=100、電阻r=10 Ω，線圈的兩端經集流環與電阻R連接，電阻R=90 Ω，與R并聯的交流電壓表為理想電表。在t=0時刻，線圈平面與磁場方向平行，穿過每匝線圈的磁通量Φ隨時間t按圖乙所示正弦規律變化。求：（1）交流發電機產生的電動勢的最大值；（2）寫出感應電動勢隨時間變化的函數表達式；（3）交流電壓表的示數；（4）線圈從圖示位置轉動90°過程中通過電阻R的電荷量；（5）1 min時間內，外力對線圈所做的功。
（1）交流發電機產生的電動勢的最大值；（2）寫出感應電動勢隨時間變化的函數表達式；（3）交流電壓表的示數；（4）線圈從圖示位置轉動90°過程中通過電阻R的電荷量；（5）1 min時間內，外力對線圈所做的功。
