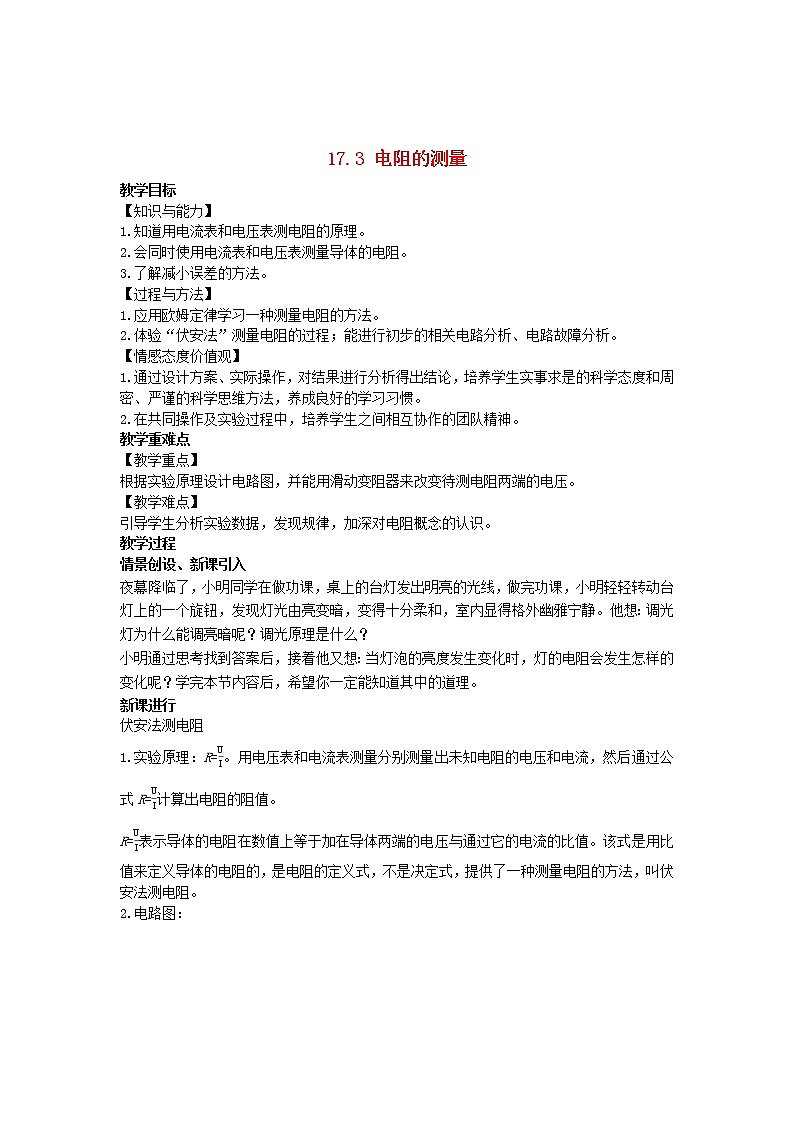

人教版九年級全冊第3節 電阻的測量教案

這是一份人教版九年級全冊第3節 電阻的測量教案，共4頁。教案主要包含了知識與能力，過程與方法，情感態度價值觀，教學重點，教學難點等內容，歡迎下載使用。
教學目標
【知識與能力】
1.知道用電流表和電壓表測電阻的原理。
2.會同時使用電流表和電壓表測量導體的電阻。
3.了解減小誤差的方法。
【過程與方法】
1.應用歐姆定律學習一種測量電阻的方法。
2.體驗“伏安法”測量電阻的過程；能進行初步的相關電路分析、電路故障分析。
【情感態度價值觀】
1.通過設計方案、實際操作，對結果進行分析得出結論，培養學生實事求是的科學態度和周密、嚴謹?shù)目茖W(xué)思維方法，養成良好的學習習慣。
2.在共同操作及實驗過程中，培養學生之間相互協作的團隊精神。
教學重難點
【教學重點】
根據實驗原理設計電路圖，并能用滑動變阻器來改變待測電阻兩端的電壓。
【教學難點】
引導學生分析實驗數據，發現規律，加深對電阻概念的認識。
教學過程
情景創設、新課引入
夜幕降臨了，小明同學在做功課，桌上的臺燈發出明亮的光線，做完功課，小明輕輕轉動臺燈上的一個旋鈕，發現燈光由亮變暗，變得十分柔和，室內顯得格外幽雅寧?kù)o。他想：調光燈為什么能調亮暗呢？調光原理是什么？
小明通過思考找到答案后，接著他又想：當燈泡的亮度發生變化時，燈的電阻會發生怎樣的變化呢？學完本節內容后，希望你一定能知道其中的道理。
新課進行
伏安法測電阻
1.實驗原理：R=UI。用電壓表和電流表測量分別測量出未知電阻的電壓和電流，然后通過公式R=UI計算出電阻的阻值。
R=UI表示導體的電阻在數值上等于加在導體兩端的電壓與通過它的電流的比值。該式是用比值來定義導體的電阻的，是電阻的定義式，不是決定式，提供了一種測量電阻的方法，叫伏安法測電阻。

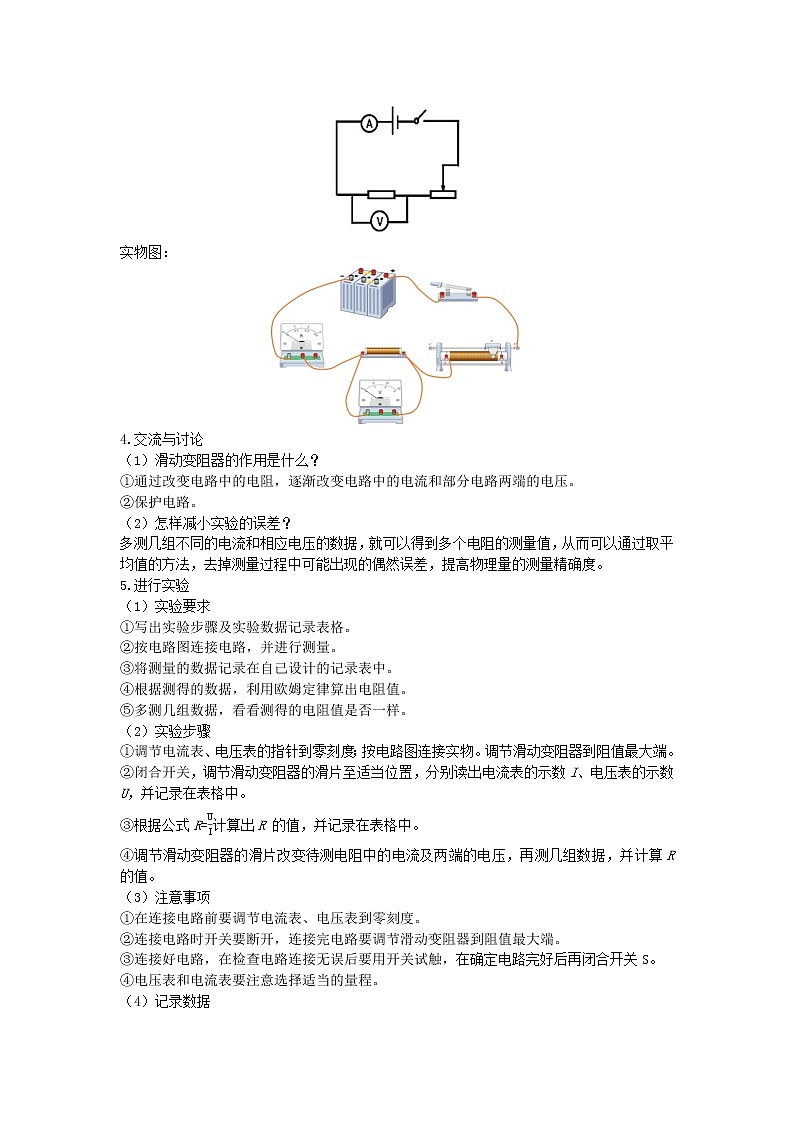

2.電路圖：
實物圖：
4.交流與討論
（1）滑動變阻器的作用是什么？
①通過改變電路中的電阻，逐漸改變電路中的電流和部分電路兩端的電壓。
②保護電路。
（2）怎樣減小實驗的誤差？
多測幾組不同的電流和相應電壓的數據，就可以得到多個電阻的測量值，從而可以通過取平均值的方法，去掉測量過程中可能出現的偶然誤差，提高物理量的測量精確度。
5.進行實驗
（1）實驗要求
①寫出實驗步驟及實驗數據記錄表格。
②按電路圖連接電路，并進行測量。
③將測量的數據記錄在自己設計的記錄表中。
④根據測得的數據，利用歐姆定律算出電阻值。
⑤多測幾組數據，看看測得的電阻值是否一樣。
（2）實驗步驟
①調節電流表、電壓表的指針到零刻度；按電路圖連接實物。調節滑動變阻器到阻值最大端。
②閉合開關，調節滑動變阻器的滑片至適當位置，分別讀出電流表的示數I、電壓表的示數U，并記錄在表格中。
③根據公式R=UI計算出R 的值，并記錄在表格中。
④調節滑動變阻器的滑片改變待測電阻中的電流及兩端的電壓，再測幾組數據，并計算R 的值。
（3）注意事項
①在連接電路前要調節電流表、電壓表到零刻度。
②連接電路時開關要斷開，連接完電路要調節滑動變阻器到阻值最大端。
③連接好電路，在檢查電路連接無誤后要用開關試觸，在確定電路完好后再閉合開關S。
④電壓表和電流表要注意選擇適當?shù)牧砍獭?br>（4）記錄數據
小組之間交流分析需要測量的數據和記錄的數據，滑片移動的次數。設計出實驗表格，并分組實驗記錄數據。
6.分析與論證
（1）當定值電阻兩端的電壓改變時，通過它的電流也隨之改變，但電壓與電流的比值不變，即電阻不變。
（2）同時證明了導體的電阻是導體本身的一種性質，它的大小由材料、長度和橫截面積決定，與電壓和電流無關。
二、測量小燈泡的阻值
1.實驗電路圖
根據伏安法測電阻的實驗，畫出實驗電路圖，并連接實物圖，設計出數據表格進行實驗。
2.記錄數據
3.分析與論證
根據實驗數據，交流討論，分析小燈泡的阻值的大小，與定值電阻的阻值相對比，歸納出實驗結論。
歸納總結：燈絲的電阻是變化的，燈絲的電阻與溫度有關，當燈絲的溫度升高時，燈絲的電阻受溫度的影響而增大。
特別提醒：幾種燈泡不亮的原因：燈泡不亮的原因有燈泡斷路、燈泡短路、接線柱接觸不良導致電路斷路、電壓表串聯在電路中等等。
板書設計
第3節 電阻的測量
1.實驗?zāi)康模悍卜y(cè)電阻。
2.實驗原理：R=UI。
3.實驗電路圖
隨堂練習
1.用電壓表與電流表測電阻的方法叫做“伏安法”，如圖所示，“伏安法”測電阻R的電路圖應該是( )
2.在“用伏安法測電阻”的實驗中，為了使測量結果的誤差較小，一般可采取的措施有 、 。
3.在“用伏安法測電阻”的實驗中，已知電源電壓為6 V，待測電阻R約為10 Ω，電流表有0~0.6 A和0~3 A兩個量程，電壓表有0~3 V和0~15 V兩個量程，則電流表應選擇 量程，電壓表應選擇 量程。
4.如圖所示是小江同學為測量小燈泡電阻而連的電路，以下有關該實驗的說法中，錯誤的是( )
A.閉合開關前，應將滑動變阻器的滑片滑到最左端
B.實驗過程中兩電表都有可能需要換接較小的量程
C.所測小燈泡的電阻可能隨電壓表的示數的不同而不同
D.在如圖位置閉合開關后，向左移動滑動變阻器的滑片小燈泡變亮
5.利用伏安法測電阻時常常用到如圖所示的兩種電路，某同學實驗時所用電流表的內阻約為10 Ω，電壓表的內阻約為20 kΩ，待測電阻的阻值約為100 Ω，為了減小誤差，他應該采用圖 (填“甲”或“乙”)所示的連接方法，利用該方法進行實驗時，測量結果會偏 (填“大”或“小”)。
6.小明在使用鉛筆時發現，鉛筆芯有很多型號。于是他想測量手邊2B鉛筆芯電阻的大小，為此他準備了電壓表、電流表、電源、滑動變阻器和開關各一個，以及一些導線。請你寫出測量鉛筆芯電阻的主要實驗步驟。
