初中物理人教版九年級全冊第十七章 歐姆定律第3節 電阻的測量教學設計及反思

這是一份初中物理人教版九年級全冊第十七章 歐姆定律第3節 電阻的測量教學設計及反思，共3頁。教案主要包含了知識回顧，互動探究，拓展延伸等內容，歡迎下載使用。

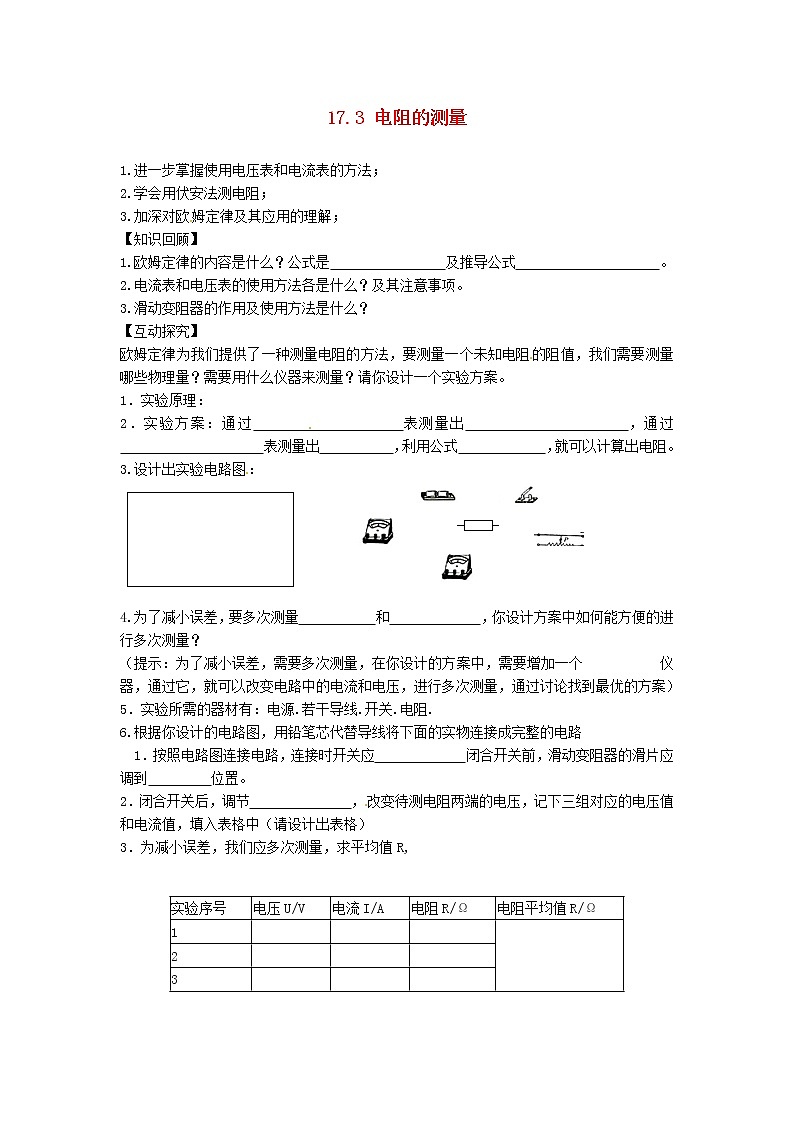

17.3 電阻的測量1.進一步掌握使用電壓表和電流表的方法；
2.學會用伏安法測電阻；
3.加深對歐姆定律及其應用的理解；
【知識回顧】
1.歐姆定律的內容是什么？公式是         及推導公式           。
2.電流表和電壓表的使用方法各是什么？及其注意事項。
3.滑動變阻器的作用及使用方法是什么？
【互動探究】
歐姆定律為我們提供了一種測量電阻的方法，要測量一個未知電阻的阻值，我們需要測量哪些物理量？需要用什么儀器來測量？請你設計一個實驗方案。
1．實驗原理：
2．實驗方案：通過           表測量出            ，通過           表測量出      ，利用公式       ，就可以計算出電阻。
3.設計出實驗電路圖：

4.為了減小誤差，要多次測量      和       ，你設計方案中如何能方便的進行多次測量？
（提示：為了減小誤差，需要多次測量，在你設計的方案中，需要增加一個      儀器，通過它，就可以改變電路中的電流和電壓，進行多次測量，通過討論找到最優的方案）
5．實驗所需的器材有：電源.若干導線.開關.電阻.
6.根據你設計的電路圖，用鉛筆芯代替導線將下面的實物連接成完整的電路
 1．按照電路圖連接電路，連接時開關應       閉合開關前，滑動變阻器的滑片應調到     位置。
2．閉合開關后，調節        ，改變待測電阻兩端的電壓，記下三組對應的電壓值和電流值，填入表格中（請?jiān)O(shè)計出表格）
3．為減小誤差，我們應多次測量，求平均值R, 實驗序號電壓U/V電流I/A電阻R/Ω電阻平均值R/Ω1    2   3   思考下面問題：
1.怎樣改變電阻兩端的電壓和通過的電流呢？
2.你測的這三次的電阻分別是多少？當電壓值和電流值變化時，測得的電阻值有沒有變化？這是怎么回事呢？
【拓展延伸】
 1.在上述實驗中，如果將定值電阻換成小燈泡，用同樣的方法測小燈泡的電阻。根據下表數據分析，回答以下問題； 數據序號1234567發光情況明亮不很亮不亮較暗微光熄滅熄滅電壓（V）2.52.11.71.30.90.50.1電流（A）0.280.260.240.210.190.160.05算出電阻8.9

（1）根據表中數據，算出每次的小燈泡的電阻值；
（2）從你計算出的小燈泡的電阻值中你能發現什么規律？你能分析出其中的原因嗎？
（3）如果將定值電阻換成小燈泡后，還能不能多次計算再取平均值？說說你的理由。
2.在“伏安法測電阻”的實驗中，滑動變阻器不能起到的作用是（　?。?/span>
   A.改變電路中的電流         B.改變被測電阻兩端的電壓
   C.改變被測電阻的阻值       D.保護電路
3.如左圖所示的電路，閉合開關前,滑動變阻器滑片放在         端閉合開關，當滑片向左移動時，電流表的示數       （變大/變小/不變），電壓表的示數       （變大/變小/不變）。

4.如右上中圖所示，電源電壓為6伏特，R1=R2=30歐姆，當開關K斷開時,電流表的讀數是______安培；當開關K閉合時，電流表的讀數是______安培。
5.如右上圖所示的電路中，兩個相同的小燈泡L1與L2串聯，當開關閉合時，一盞燈亮，一盞燈不亮，且電壓表有示數，則電路發生的故障是（   ）
A．燈L1短路  B．燈L2短路  C．燈L1斷路  D．燈L2斷路
6.如下左圖所示的電路中，R為定值電阻。閉合開關后，當滑片P在某兩點之間滑動時，電流表的示數變化范圍是0.5～1.5A，電壓表的示數變化范圍是3～6V。小麗通過推算，得出四個結論：①變阻器連入電路的電阻變化范圍為2～12Ω；②定值電阻R的阻值為3Ω；③實驗中R兩端的電壓變化范圍為2V～4.5V；請你對小麗的結論進行評估，結論是（     ）
A.只有①正確     B．只有①②正確  C．①②③都正確      D．①②都正確 7.如上中圖所示電路中，電源電壓恒定．?dāng)嚅_S1.S3，閉合S2，兩電表均有示數；再斷開S2，如圖所示電路中，電源電壓恒定．?dāng)嚅_S1.S3，閉合S2，兩電表均有示數；再斷開S2，閉合S1.S3，此時兩電表的示數與前者相比(     )

 A．兩表示數均變大                   B．兩表示數均變小
 C．電流表示數變大，電壓表示數變小   D．電流表示數變小，電壓表示數變大
8.小敏與小宇想測定電阻Rx的阻值．供選擇的器材有：一個電源（電壓不變.電壓數值未知），一個已知電阻R0，電壓表（最大量程大于電源電壓），單刀雙擲開關．小敏與小宇分別設計了如圖乙所示的電路圖。
（1）為了測出Rx的阻值，應選擇圖      （甲/乙）的電路圖，如果選用另一張電路圖，在實驗中會出現                    的現象。
（2）小敏與小宇最終達成了一致，選用了正確的電路圖進行測定電阻Rx阻值的實驗。
（a）先將單刀雙擲開關打到“1”上，記下電壓表的示數為U1；
（b）再將單刀雙擲開關打到“2”上，記下電壓表的示數為U2；請寫出用測量的物理量計算Rx的表達式為Rx=          。
