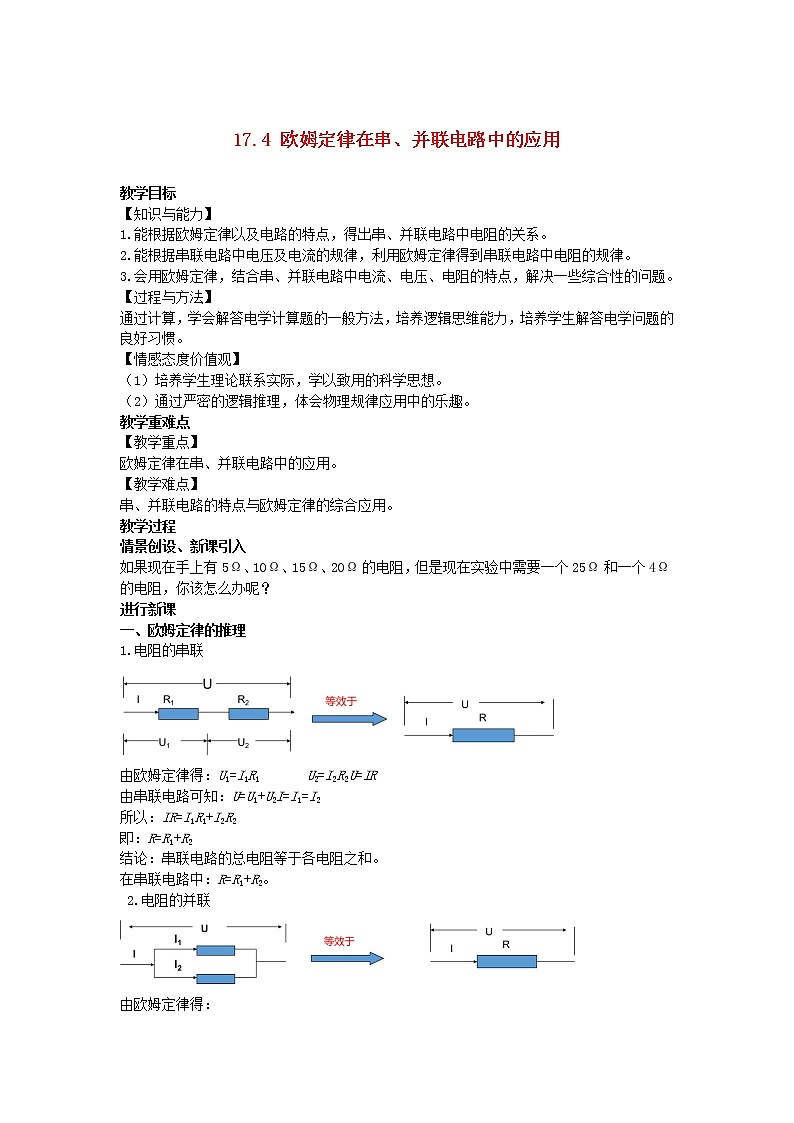

17.4 歐姆定律在串、并聯電路中的應用教學目標【知識與能力】1.能根據歐姆定律以及電路的特點，得出串、并聯電路中電阻的關系。2.能根據串聯電路中電壓及電流的規律，利用歐姆定律得到串聯電路中電阻的規律。3.會用歐姆定律，結合串、并聯電路中電流、電壓、電阻的特點，解決一些綜合性的問題。【過程與方法】通過計算，學會解答電學計算題的一般方法，培養邏輯思維能力，培養學生解答電學問題的良好習慣。【情感態度價值觀】（1）培養學生理論聯系實際，學以致用的科學思想。（2）通過嚴密的邏輯推理，體會物理規律應用中的樂趣。教學重難點【教學重點】歐姆定律在串、并聯電路中的應用。【教學難點】  串、并聯電路的特點與歐姆定律的綜合應用。教學過程情景創設、新課引入如果現在手上有5Ω、10Ω、15Ω、20Ω的電阻，但是現在實驗中需要一個25Ω和一個4Ω的電阻，你該怎么辦呢？進行新課一、歐姆定律的推理1.電阻的串聯  由歐姆定律得：U1=I1R1          U2=I2R2U=IR由串聯電路可知：U=U1+U2I=I1=I2所以：IR=I1R1+I2R2即：R=R1+R2結論：串聯電路的總電阻等于各電阻之和。在串聯電路中：R=R1+R2。 2.電阻的并聯  由歐姆定律得：            由并聯電路可知：I=I1+I2      U=U1=U2所以：  即：結論：并聯電路總電阻的倒數等于各電阻倒數之和。3.串聯電路電壓分配規律通過串聯電路電阻的規律，可以推論：串聯電路中，電阻阻值之比等于電阻兩端電壓之比。推導如下：
　　　　　　　　
串聯電路電流一定，
4.并聯電路電流分配規律通過并聯電路電阻的規律，可以有推論：并聯電路中，各支路電阻阻值之比等于通過各支路電流的反比。推導如下：
　　　　　　
串聯電路電壓一定，二、利用歐姆定律解決問題歐姆定律是電學的基本定律之一，應用非常廣泛。實際電路比較復雜，但可以簡化為串聯電路和并聯電路，再利用歐姆定律解決問題。1．有關串聯電路的計算例題1.如圖所示，電阻R1為10 Ω，電源兩端電壓為6 V。開關S閉合后，求：    (1）當滑動變阻器R接入電路的電阻R2為50 Ω時，通過電阻R1的電阻I；(2）當滑動變阻器接入電路的電阻R3為20 Ω時，通過電阻R1的電流I′。解：(1）如圖所示，根據串聯電路電流的規律，通過R的電流和通過電阻R1的電流相等，都等于I。電阻R1兩端的電壓U1＝IR1，R兩端的電壓U2＝IR2。根據串聯電路電壓的規律U＝U1＋U2，有　　　　U＝IR1＋IR2＝I(R1＋R2）。可求得　　　　I＝＝＝0.1 A。(2）同(1）的分析一樣，可求得滑動變阻器R，R1串聯時，電路中的電流　　　　I′＝＝＝0.2 A。教師總結：由上面例題可以看出：(1）串聯電路中通過某個電阻的電流或串聯電路的電流，等于電源兩端電壓除以各分電阻之和的商。(2）當串聯電路中的一個電阻改變時，電路中的電流及另一個電阻兩端的電壓都會隨之改變。2．有關并聯電路的計算例題2.如圖所示，電阻R1為10 Ω，電源兩端電壓為12 V。開關S閉合后，求：(1）當滑動變阻器R接入電路的電阻R2為40 Ω時，通過電阻R1的電流I1和電路的總電流I；(2）當滑動變阻器接入電路的電阻R3為20 Ω時，通過電阻R1的電流I1′和電路的總電流I′。    解：(1）根據并聯電路電壓的特點，電阻R1和R2兩端的電壓均等于電源兩端電壓　　　　U＝12 V。由歐姆定律得I1＝＝＝1.2 A，通過變阻器R的電流I2＝＝＝0.3 A，所以總電流I＝I1＋I2＝1.2 A＋0.3 A＝1.5 A。(2）同理可求得I1′＝＝＝1.2 A，通過變阻器R的電流I2′＝＝＝0.6 A，所以總電流I′＝I1′＋I2′＝1.2 A＋0.6 A＝1.8 A。教師總結：由上面例題可以看出：(1）當并聯電路的一個支路的電阻改變時，這個支路的電流會改變，干路電流也會變化，但另一個支路的電流和電壓都不變。(2）家庭電路中，各用電器采用并聯形式連接到電源上，就是利用了并聯電路的這一特點。板書設計歐姆定律在串、并聯電路中的應用串聯電路中的電阻：R=R1+R2并聯電路中的電阻：隨堂練習1.一個滑動變阻器標有“50 Ω　1.5 A”的字樣，當它與一個阻值為30 Ω的電阻串聯接入電路時，整個電路總電阻的變化范圍為????????????? (　　）A.30~80 ΩB.0~80 ΩC.0~50 ΩD.0~30 Ω2.兩個完全相同的電阻，它們串聯后的總電阻是并聯后總電阻的 (　　）A.B.2倍            C.4倍 D.3.兩電阻的阻值分別為30 Ω和90 Ω，將它們串聯后，其總電阻為　　　　；將它們并聯后，其總電阻為　　　　。 4.小華同學通過實驗探究并聯電路中電阻的特點，研究過程如圖、(b）和所示。請仔細觀察圖中電路的連接及電流表的指針偏轉情況，然后歸納得出初步結論。（1）比較圖中的和兩圖及相關條件可知：　　　　； （2）比較圖中的和兩圖及相關條件可知：　　　　。
