初中滬科版第三節 測量電功率教課課件ppt

這是一份初中滬科版第三節 測量電功率教課課件ppt，共18頁。PPT課件主要包含了新課教學，小燈泡兩端的電壓，通過小燈泡的電流，PUI，實驗?zāi)康?，?shí)驗原理，實驗器材，實驗電路圖，實驗步驟，連接電路等內容，歡迎下載使用。

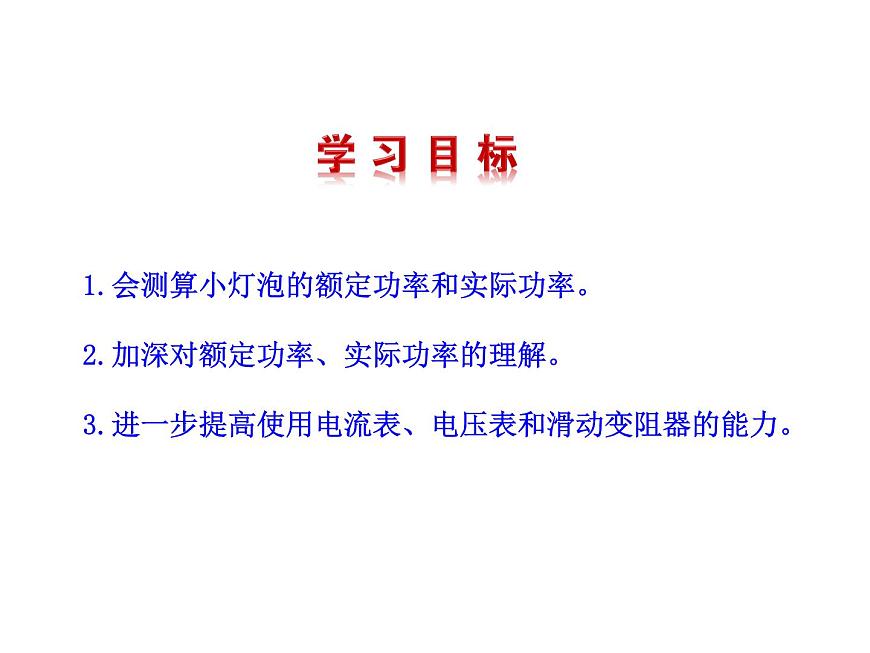

1.會測算小燈泡的額定功率和實際功率。2.加深對額定功率、實際功率的理解。3.進一步提高使用電流表、電壓表和滑動變阻器的能力。

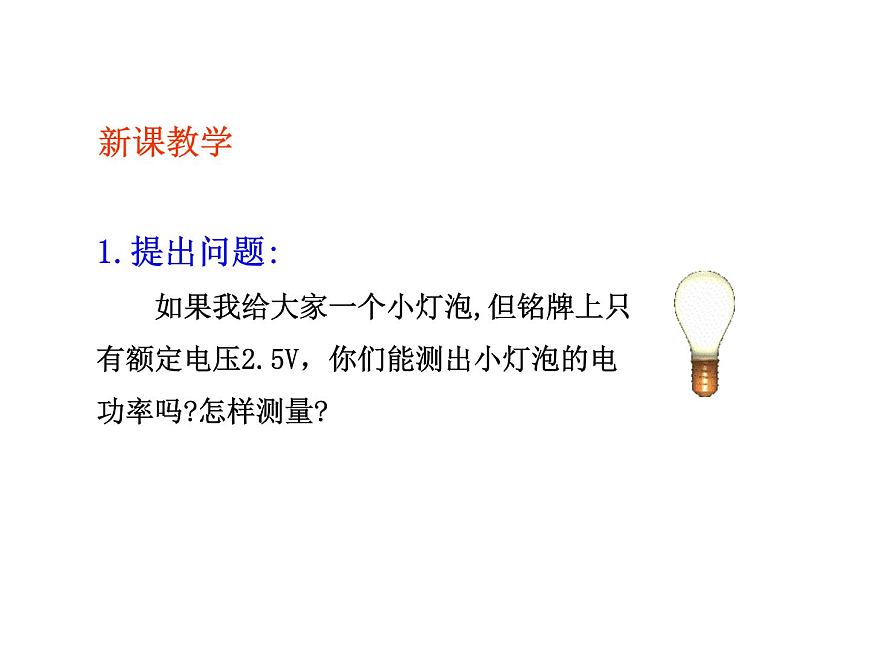

1.提出問題: 如果我給大家一個小燈泡,但銘牌上只有額定電壓2.5V，你們能測出小燈泡的電功率嗎?怎樣測量?

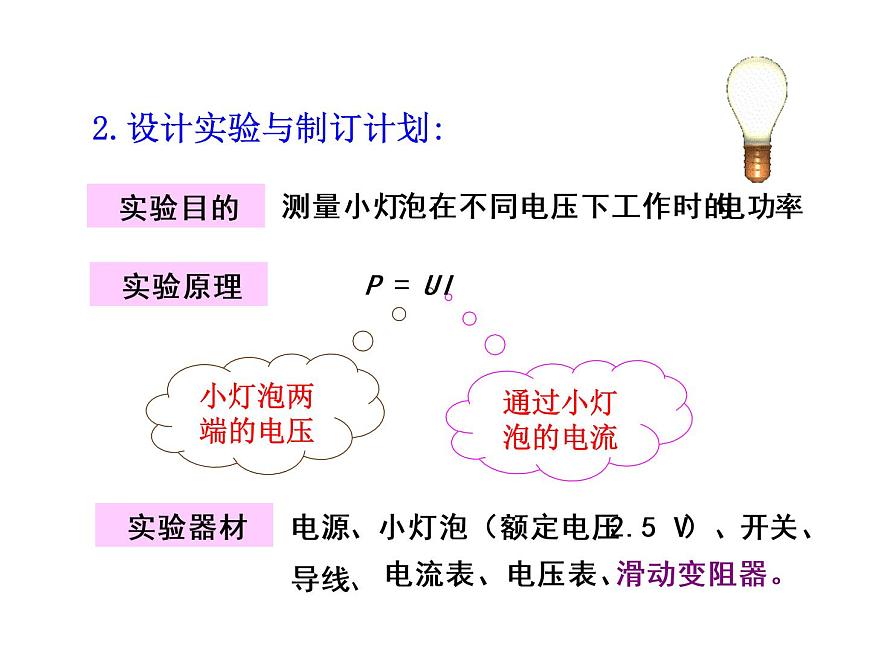

2.設計實驗與制訂計劃:
測量小燈泡在不同電壓下工作時的電功率
電源、小燈泡（額定電壓2.5 V）、開關、導線、
電流表、電壓表、滑動變阻器。

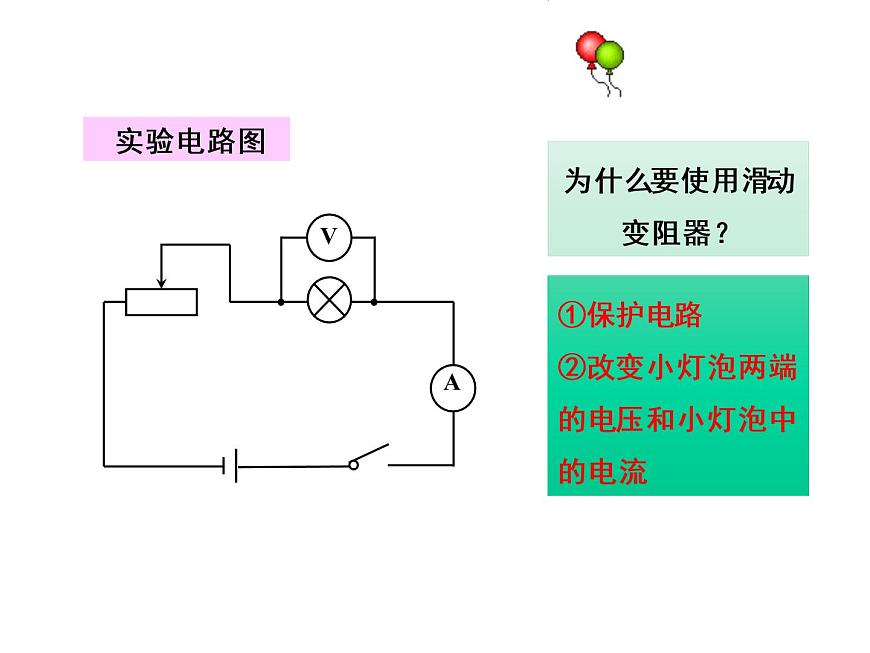

為什么要使用滑動變阻器？
①保護電路②改變小燈泡兩端的電壓和小燈泡中的電流

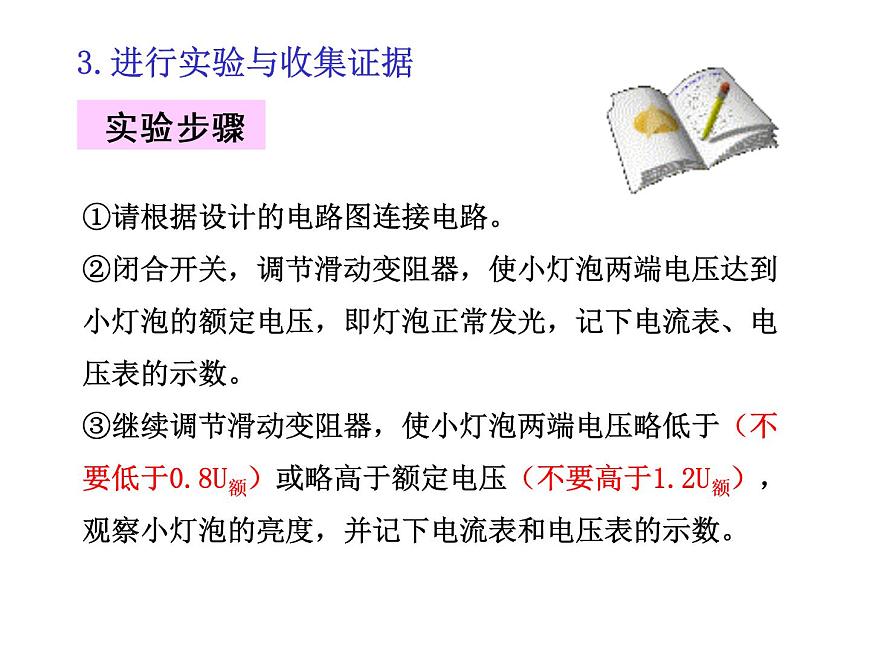

①請根據設計的電路圖連接電路。②閉合開關，調節滑動變阻器，使小燈泡兩端電壓達到小燈泡的額定電壓，即燈泡正常發光，記下電流表、電壓表的示數。③繼續調節滑動變阻器，使小燈泡兩端電壓略低于（不要低于0.8U額）或略高于額定電壓（不要高于1.2U額），觀察小燈泡的亮度，并記下電流表和電壓表的示數。
3.進行實驗與收集證據
U=6V U額=3.8V
①小燈泡正常發光時的功率是什么功率？②小燈泡兩端電壓低于或高于額定電壓時，小燈泡的功率是什么功率？能否說這是小燈泡的額定功率？為什么？
③測量電功率時，是否需要多次測量求平均值來減小誤差？
用電流表和電壓表測有“2.5V”字樣的小燈泡的額定功率，小燈泡正常發光時電阻約為10Ω，現有低壓電源、滑動變阻器和開關各一個，導線若干，實驗中缺少的儀器從以下器材中選取。
（1）寫出你所選擇的器材選項前的字母——————
（2）在閉合開關前，調節滑動變阻器的阻值處于最____端
A.量程為0～3V的電壓表B.量程為0～15V的電壓表 C.量程為0～0.6A的電流表 D.量程為0～3A的電流表
（4）實驗中調節滑動變阻器，同時觀察——————的示數為_______時，再讀取————上的示數，然后利用公式—————就可以算出小燈泡的額定功率。
（3）若實驗中小燈泡發光暗紅，則此時電壓表的示數一定————2.5V。若想讓燈泡正常發光，應調節滑動變阻器的滑片向 移動。
如圖所示的是小燈泡的U-I變化曲線．由圖可知： ①隨著小燈泡兩端電壓的增大，小燈泡的亮度變????； ②當小燈泡兩端電壓為4V時，它的燈絲電阻為????Ω；③當電流是0.3A時，小燈泡消耗的電功率為????W．
只給你一只電壓表（或電流表）、一只已知阻值的定值電阻、低壓電源、一個滑動變阻器、一個開關、導線若干，如何測量額定電壓3.8V小燈泡的額定功率？
李芳家的電能表上標著“3000r/（kW·h）”.她用這個電能表來測量某家用電器的功率：她把家中的其他用電器都與電源斷開，僅讓這個用電器工作，1min內電能表的轉盤轉了15轉.該用電器的電功率是多少？
解：只讓這個用電器工作，表盤轉15轉消耗的電能
通過本節課的學習，反思一下：你學到了哪些知識？還有哪些掌握的不太好？
