初中物理第十二章 簡單機械12.1 杠桿課文配套ppt課件
展開
這是一份初中物理第十二章 簡單機械12.1 杠桿課文配套ppt課件,共21頁。PPT課件主要包含了學習目標,勻速轉動,幾分之一,阻力臂,動力臂,固定點,阻力作用線,動力作用線,阻礙杠桿轉動的力,使杠桿轉動的力等內容,歡迎下載使用。

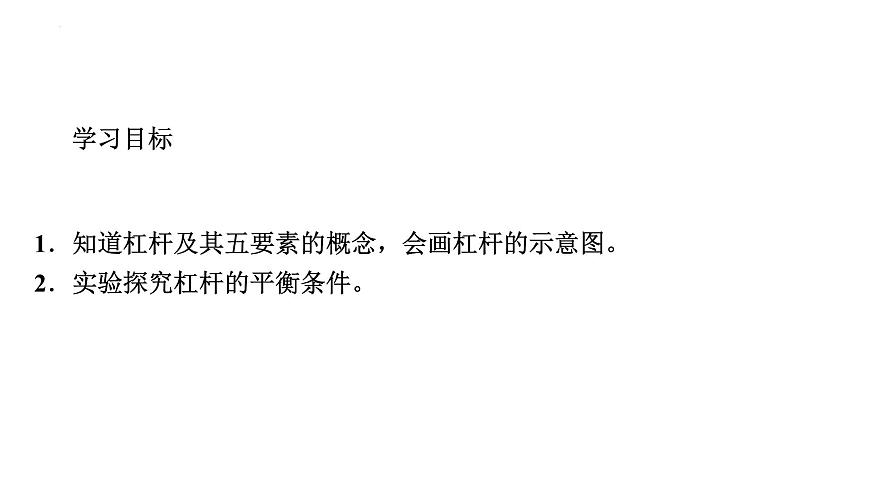

1.知道杠桿及其五要素的概念,會畫杠桿的示意圖。2.實驗探究杠桿的平衡條件。

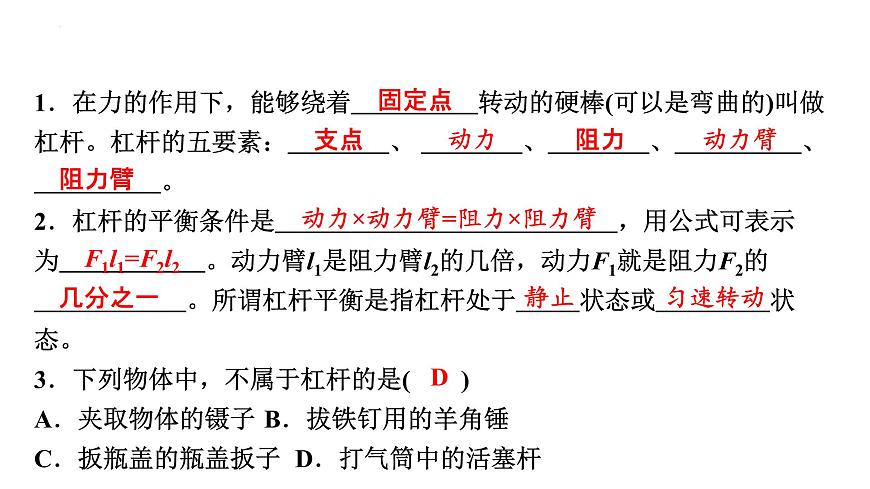

1.在力的作用下,能夠繞著 轉動的硬棒(可以是彎曲的)叫做杠桿。杠桿的五要素: 、? 、 、 、 。?2.杠桿的平衡條件是 ,用公式可表示為 。動力臂l1是阻力臂l2的幾倍,動力F1就是阻力F2的 。所謂杠桿平衡是指杠桿處于 狀態或 狀態。?3.下列物體中,不屬于杠桿的是( )A.夾取物體的鑷子B.拔鐵釘用的羊角錘C.扳瓶蓋的瓶蓋扳子D.打氣筒中的活塞桿
F1l1=F2l2
動力×動力臂=阻力×阻力臂

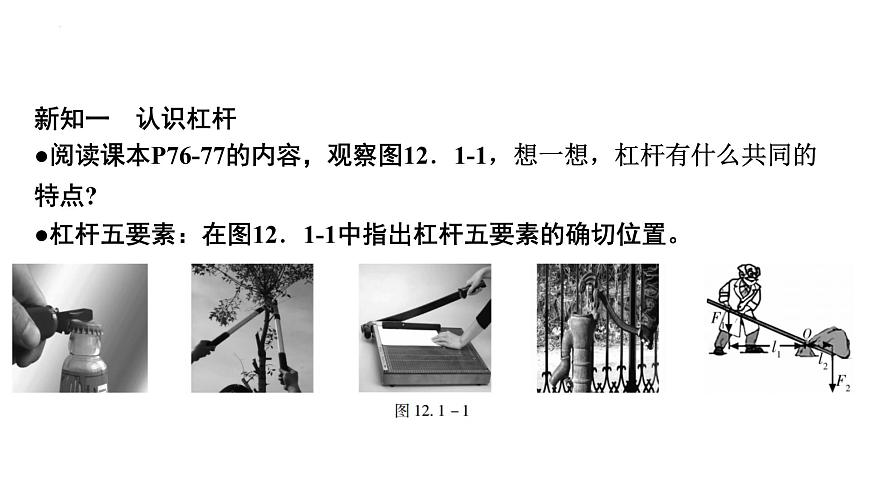

新知一 認識杠桿●閱讀課本P76-77的內容,觀察圖12.1-1,想一想,杠桿有什么共同的特點?●杠桿五要素:在圖12.1-1中指出杠桿五要素的確切位置。

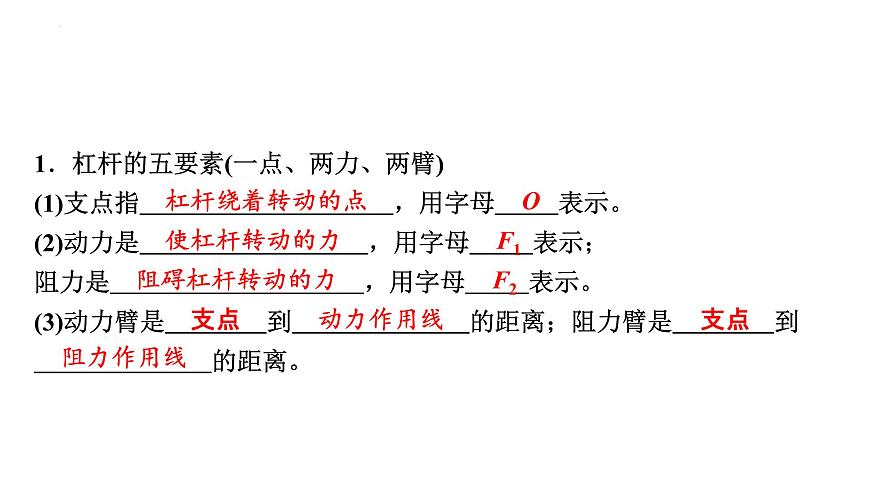

1.杠桿的五要素(一點、兩力、兩臂)(1)支點指 ,用字母 表示。?(2)動力是 ,用字母 表示;阻力是 ,用字母 表示。?(3)動力臂是 到 的距離;阻力臂是 到 的距離。?

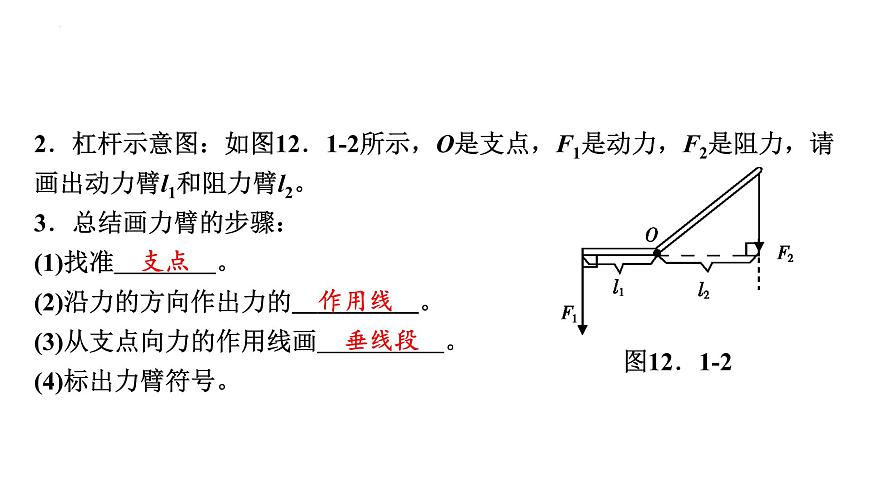

2.杠桿示意圖:如圖12.1-2所示,O是支點,F(xiàn)1是動力,F(xiàn)2是阻力,請畫出動力臂l1和阻力臂l2。3.總結畫力臂的步驟:(1)找準 。?(2)沿力的方向作出力的 。?(3)從支點向力的作用線畫 。?(4)標出力臂符號。

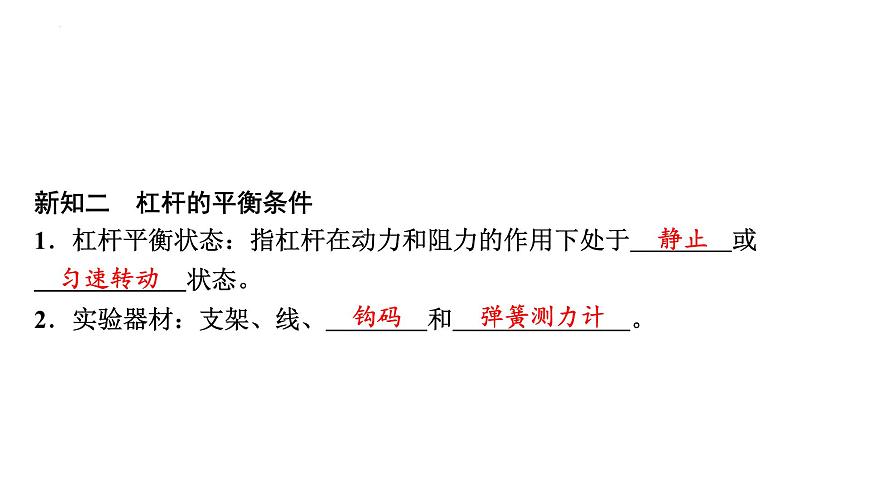

新知二 杠桿的平衡條件1.杠桿平衡狀態:指杠桿在動力和阻力的作用下處于 或 狀態。?2.實驗器材:支架、線、 和 。?

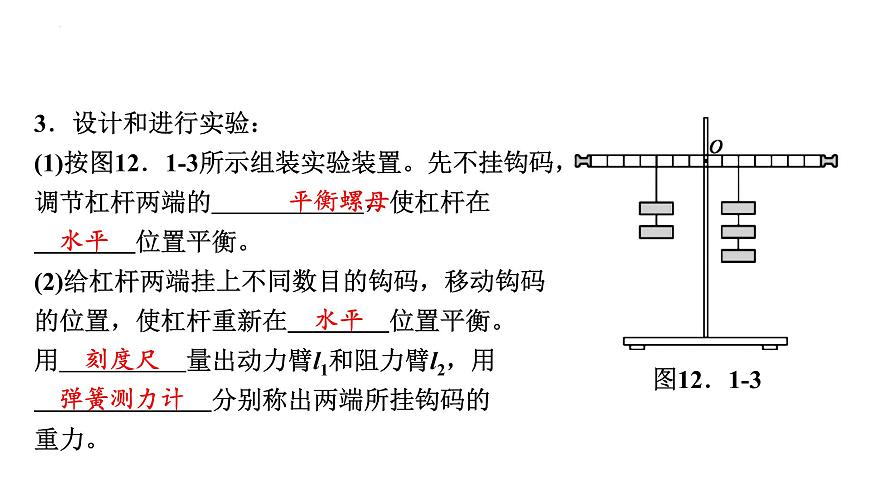

3.設計和進行實驗:(1)按圖12.1-3所示組裝實驗裝置。先不掛鉤碼,調節杠桿兩端的 ,使杠桿在 位置平衡。?(2)給杠桿兩端掛上不同數目的鉤碼,移動鉤碼的位置,使杠桿重新在 位置平衡。用 量出動力臂l1和阻力臂l2,用 分別稱出兩端所掛鉤碼的重力。?
(3)改變鉤碼的數目,重做實驗步驟(2),并把數據記錄在下表中。(略)
4.討論交流:(1)杠桿平衡的條件是 。用字母公式來表示是 。?(2)杠桿只能靜止在水平位置嗎?你能讓杠桿在非水平位置平衡嗎?試一試。不是。只要符合杠桿平衡條件,非水平位置時杠桿也能平衡。(3)本實驗中,讓杠桿在水平位置平衡有什么好處呢?便于在杠桿上直接讀出力臂的大小。
知識點一 杠桿1.下列關于杠桿的說法中,正確的是( )A.杠桿只可以是直的B.杠桿一定有支點C.杠桿的支點可以不在杠桿上D.杠桿的長度等于動力臂與阻力臂之和
2.下列關于力臂的說法中正確的是( )A.力臂一定在杠桿上B.從支點到動力作用線的距離叫做動力臂C.阻力作用點到支點的距離叫做阻力臂D.力的作用線通過支點,這個力會破壞杠桿的平衡
3. 如圖12.1-4所示是鋼絲鉗處于工作時的狀態。圖12.1-5中給出了四位同學在鋼絲鉗單側鉗柄及其相連部分上所畫出的動力F1、動力臂l1、阻力F2的示意圖,其中正確的是( )
4.兩個小孩坐在蹺蹺板上,當蹺蹺板處于平衡時( )A.兩個小孩的重力一定相等B.兩個小孩到支點的距離一定相等C.輕的小孩離支點近一些D.重的小孩離支點近一些
5.如圖12.1-6所示,質量可忽略的杠桿上所標的每一格長度都是相等的,O為支點,杠桿兩邊所掛的每一個鉤碼均相同,杠桿在水平位置平衡。在下列情況下,杠桿仍在水平位置保持平衡的是( )A.兩邊都減少一個鉤碼B.兩邊的鉤碼下各加掛一個相同的鉤碼C.左邊鉤碼向右移一格,右邊鉤碼同時向左移一格D.右邊鉤碼下加掛一個相同的鉤碼,左邊鉤碼同時向左移一格。
6.(2021·溫州市)停放自行車時,若要從如圖12.1-7四點中選擇一點施加豎直向上的力,將后輪略微提起。其中最省力的點是( )A.A點B.B點C.C點D.D點
7.(2021·昆明市)如圖12.1-8所示,將釘子敲入木板時,敲擊釘子的力有時會偏離釘子的軸線方向,可能會導致它被敲彎。若偏離的方向是圖中的箭頭方向,那么在敲擊過程中,l較 時釘子更容易彎曲,因?yàn)榇藭r(shí)對應的力臂較 ,使釘子彎曲的作用較大。?
8.(2020·雅安市)如圖12.1-9所示,桿秤秤砣的質量為0.2 kg,桿秤自身質量忽略不計。若桿秤水平靜止時,被測物體和秤砣到秤紐的距離分別為0.05 m和0.2 m,則被測物體的質量為 kg,若秤砣有缺損,則測量值比被測物體的真實質量要 (選填“偏大”或“偏小”)。?
9.(2020·遵義市)如圖12.1-10是一個杠桿式簡易起吊機,它上面裝了一個定滑輪可以改變拉繩的方向,杠桿OBA可繞O點轉動。請?jiān)趫D上畫出杠桿OBA的動力臂l和物體M所受重力的示意圖。
10.(2020·銅仁市)如圖12.1-11所示,平衡杠桿AOB,O為支點,請作出物體M所受重力的示意圖和動力F的力臂l。
