它們都是杠桿，有什么共同特點？

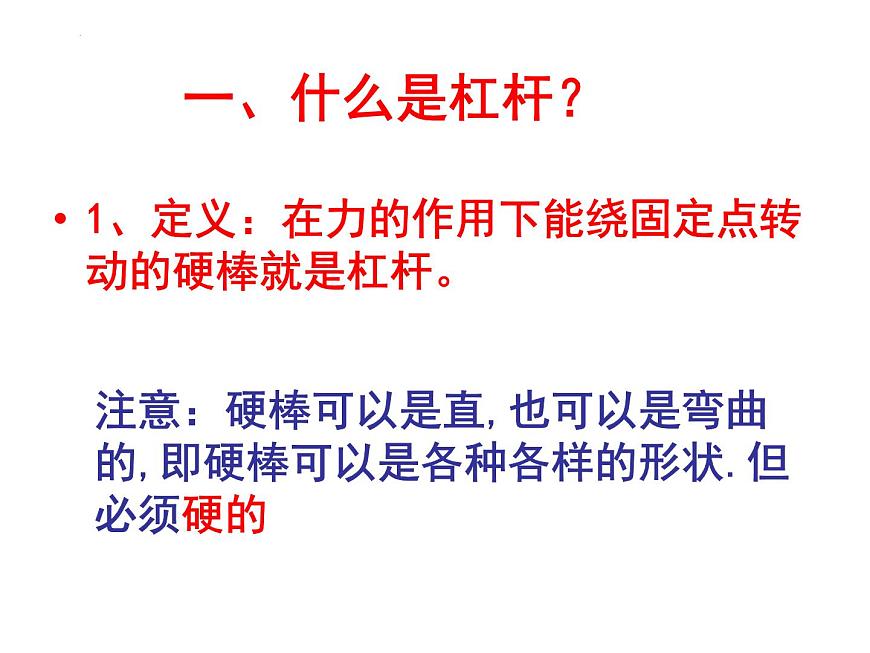

1、定義：在力的作用下能繞固定點轉動的硬棒就是杠桿。
注意：硬棒可以是直,也可以是彎曲 的,即硬棒可以是各種各樣的形狀.但必須硬的
撬棒在撬石頭的過程中時怎么樣運動的？

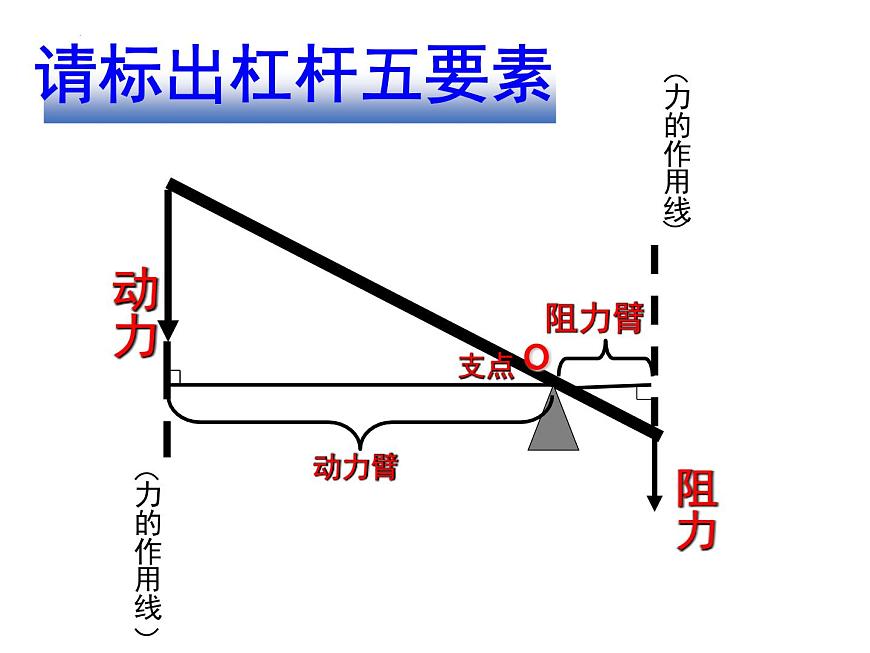

什么是動力，什么是阻力

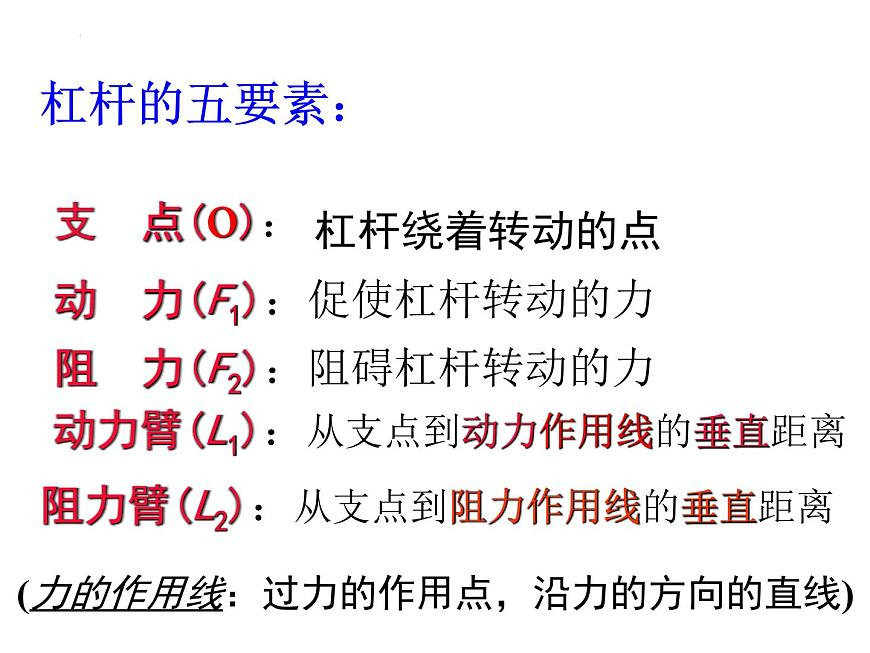

動 力(F1)：促使杠桿轉動的力
阻 力(F2)：阻礙杠桿轉動的力
動力臂(L1)：從支點到動力作用線的垂直距離
阻力臂(L2)：從支點到阻力作用線的垂直距離
(力的作用線：過力的作用點，沿力的方向的直線)
（1）先確定杠桿的支點Ｏ和畫動力、阻力的方向。（2）過力的作用點沿力的方向畫出力的作用線（注意： 畫的時候要用虛線將力的作用線延長。）（３）用實線或虛線作從支點Ｏ向力的作用線引垂線，畫出垂足，則從支點到垂足的距離就是力臂。（４）最后用大括號勾出力臂，并在旁邊寫上字母L1或L２。
一找支點 二畫線（力的作用線）三定距離（力臂的長）
力臂是支點到力的作用線的垂直距離，不是支點到力的作用點的距離；
杠桿的力臂不一定在杠桿上。
力的作用線是指通過力的作用點沿力的方向所畫的直線。
作用在杠桿上的力，若作用點不變，但作用力的方向改變，力臂一般也改變，力的作用效果也不同。
力臂的兩種表示方法：大括號和箭頭
找出下列各圖中動力和阻力，并畫出杠桿力臂。
１.關于力臂的下列說法中正確的是（ ）從支點到動力作用點的距離叫動力臂 B. 從動力作用點到阻力作用線的距離叫動力臂C. 從支點到阻力作用線的距離叫阻力臂 D. 從阻力作用點到動力作用點的距離叫阻力臂
杠桿平衡與哪些因素有關？
【猜想假設】 【所需器材】 【實驗步驟】 【分析數據】 【實驗結論】 【啟發聯想】
杠桿平衡：指杠桿靜止不動或作緩慢勻速轉動時的狀態。
動力×動力臂＝阻力×阻力臂
（1）實驗表明，杠桿平衡的條件是： 動力×動力臂=阻力×阻力臂。 （2）用字母表示： （3）結論：當杠桿平衡時，動力臂是阻力臂的幾倍，動力就是阻力的幾分之一。
實驗注意事項：1、在實驗前要通過調節杠桿兩端的平衡螺母，使杠桿水平平衡。2、掛鉤碼后，不能再動平衡螺母。3、讀數時，杠桿仍要求是處于水平平衡狀態，以便直接讀出力臂的長度。
提問： 步驟1，為什么調節杠桿兩端的螺母使杠桿在水平位置平衡？
答:在做“研究杠桿的平衡條件”的實驗時，杠桿有一定的重力，為保證實驗中杠桿的平衡條件： 動力×動力臂=阻力×阻力臂，必須使杠桿的重力（包括兩端的平衡螺母的總重力）乘以其力臂為零。調節杠桿兩端的平衡螺母，　使杠桿在水平位置平衡，就是要保證杠桿的總　重力乘以其力臂為零，同時為了實驗時方便在杠桿上直接讀出力臂。
步驟2,為什么在杠桿兩邊掛上不同數量的鉤碼，調節鉤碼位置，使杠桿在水平位置重新平衡？
答:杠桿只有在水平位置平衡，量得支點到鉤碼的距離就是力臂，此時杠桿如果不水平，則支點到鉤碼的距離就不是力 臂。使杠桿在水平位置重新平衡，目的是從杠桿上的刻度 值直接讀出力臂的長度.
由 F1L1=F2L2 ∵L1 〉L2 ∴F1〈 F2這是省力杠桿
可見，省力杠桿雖然省力，但費了距離
由 F1L1=F2L2 ∵L1 〈 L2 ∴F1 〉 F2這是費力杠桿
可見，費力杠桿雖然費了力，但可以省距離
由 F1L1=F2L2∵L1 = L2∴F1 = F2這是省力杠桿
等臂杠桿不省力，也不省距離
根據力臂的關系判斷各為何種杠桿
省力杠桿費力杠桿等臂杠桿
撬棒 起子 鍘刀 抽水機 腳踏板 鑷子 天平
（1）省力杠桿：l1>l2，則F1
