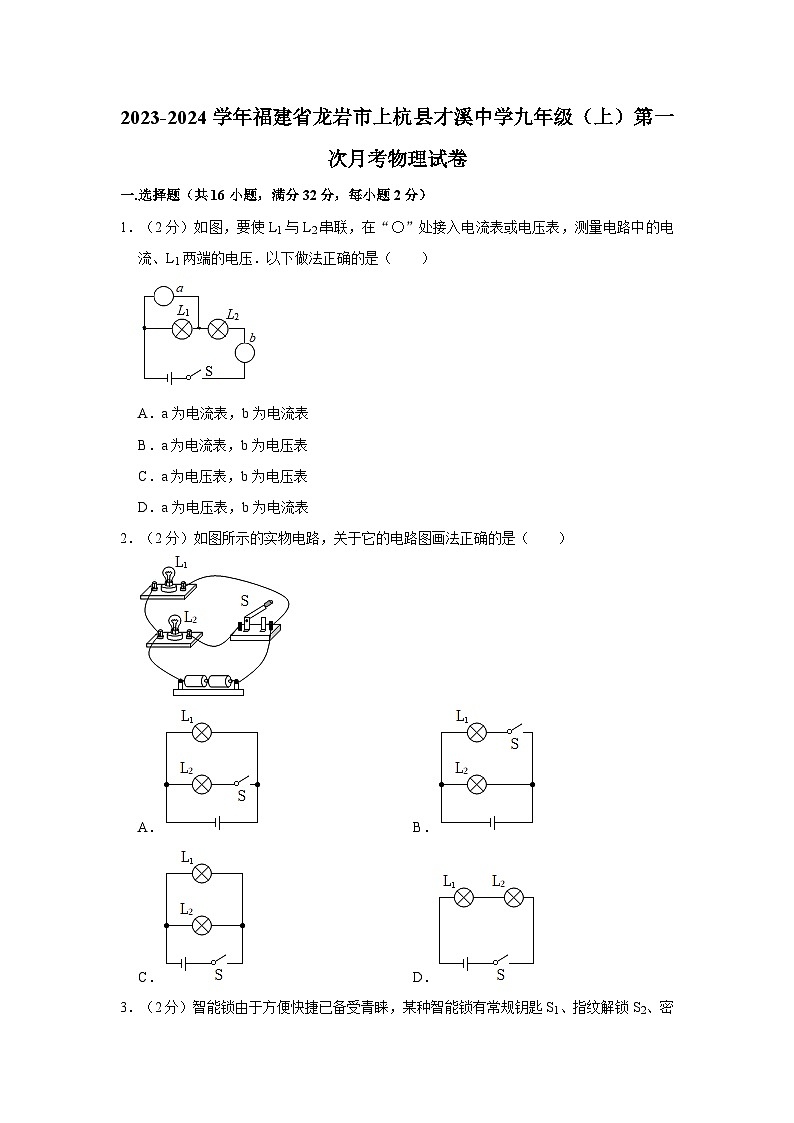

福建省龍巖市上杭縣才溪中學2023-2024學年九年級上學期第一次月考物理試卷

這是一份福建省龍巖市上杭縣才溪中學2023-2024學年九年級上學期第一次月考物理試卷，共7頁。

A．a(chǎn)為電流表，b為電流表
B．a(chǎn)為電流表，b為電壓表
C．a(chǎn)為電壓表，b為電壓表
D．a(chǎn)為電壓表，b為電流表
2．（2分）如圖所示的實物電路，關于它的電路圖畫法正確的是（ ）
A．B．
C．D．

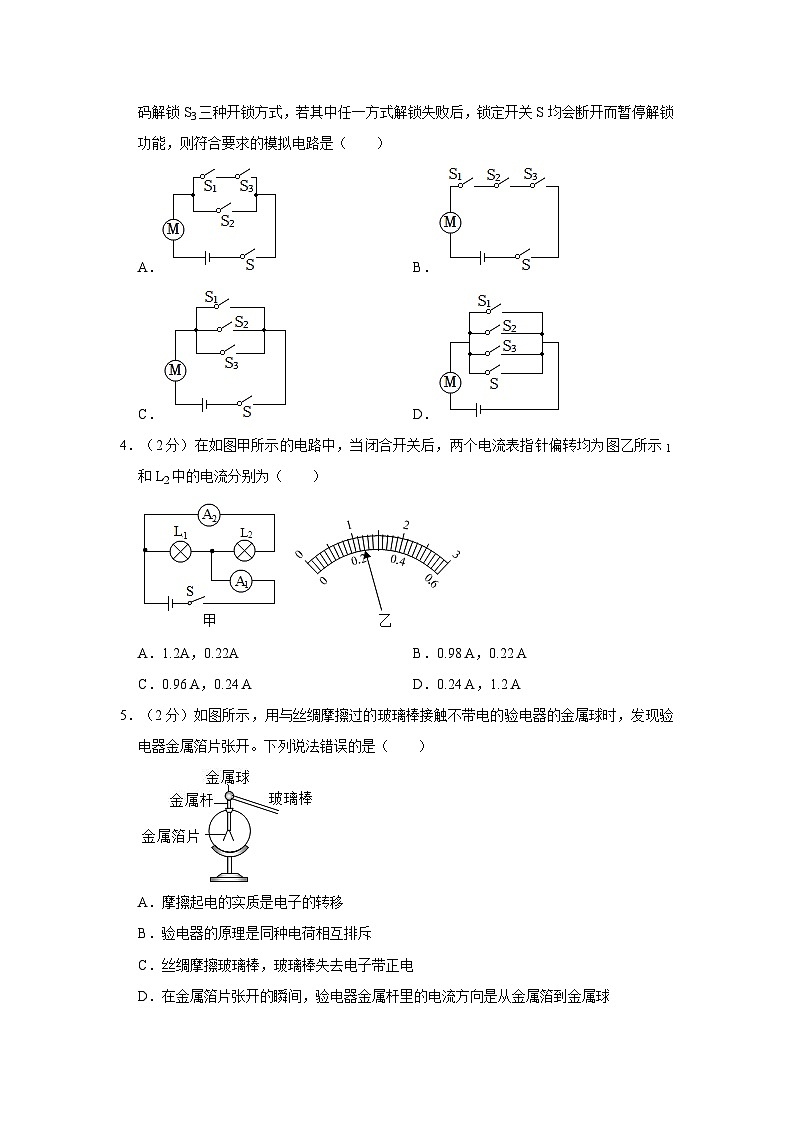

3．（2分）智能鎖由于方便快捷已備受青睞，某種智能鎖有常規鑰匙S1、指紋解鎖S2、密碼解鎖S3三種開鎖方式，若其中任一方式解鎖失敗后，鎖定開關S均會斷開而暫停解鎖功能，則符合要求的模擬電路是（ ）
A．B．
C．D．
4．（2分）在如圖甲所示的電路中，當閉合開關后，兩個電流表指針偏轉均為圖乙所示1和L2中的電流分別為（ ）
A．1.2A，0.22AB．0.98 A，0.22 A
C．0.96 A，0.24 AD．0.24 A，1.2 A
5．（2分）如圖所示，用與絲綢摩擦過的玻璃棒接觸不帶電的驗電器的金屬球時，發現驗電器金屬箔片張開。下列說法錯誤的是（ ）
A．摩擦起電的實質是電子的轉移
B．驗電器的原理是同種電荷相互排斥
C．絲綢摩擦玻璃棒，玻璃棒失去電子帶正電
D．在金屬箔片張開的瞬間，驗電器金屬桿里的電流方向是從金屬箔到金屬球

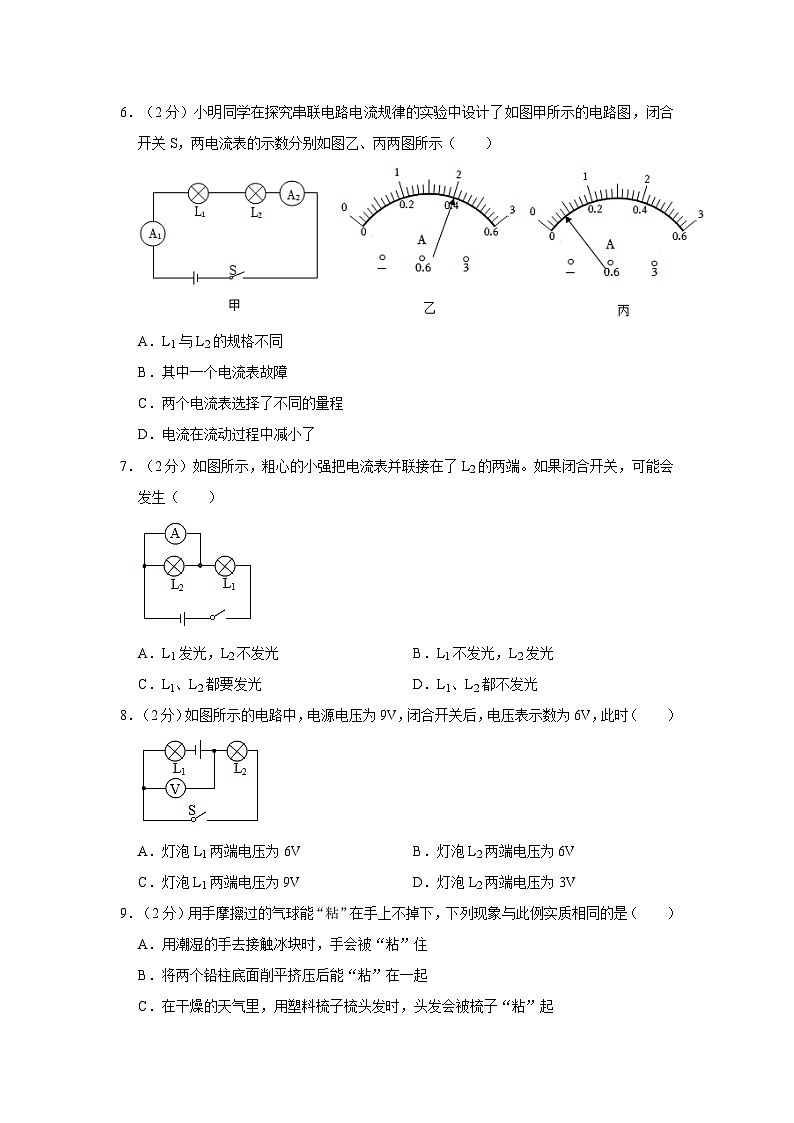

6．（2分）小明同學在探究串聯電路電流規律的實驗中設計了如圖甲所示的電路圖，閉合開關S，兩電流表的示數分別如圖乙、丙兩圖所示（ ）
A．L1與L2的規格不同
B．其中一個電流表故障
C．兩個電流表選擇了不同的量程
D．電流在流動過程中減小了
7．（2分）如圖所示，粗心的小強把電流表并聯接在了L2的兩端。如果閉合開關，可能會發生（ ）
A．L1發光，L2不發光B．L1不發光，L2發光
C．L1、L2都要發光D．L1、L2都不發光
8．（2分）如圖所示的電路中，電源電壓為9V，閉合開關后，電壓表示數為6V，此時（ ）
A．燈泡L1兩端電壓為6VB．燈泡L2兩端電壓為6V
C．燈泡L1兩端電壓為9VD．燈泡L2兩端電壓為3V
9．（2分）用手摩擦過的氣球能“粘”在手上不掉下，下列現象與此例實質相同的是（ ）
A．用潮濕的手去接觸冰塊時，手會被“粘”住
B．將兩個鉛柱底面削平擠壓后能“粘”在一起
C．在干燥的天氣里，用塑料梳子梳頭發時，頭發會被梳子“粘”起
D．將塑料吸盤掛鉤“粘”在墻上，可懸掛物體
10．（2分）下列數據中最符合實際情況的是（ ）
A．一節干電池的電壓是2V
B．家用電冰箱的電流約1A
C．手電筒中的電流約2A
D．我國家庭電路電壓為380V
11．（2分）如圖所示，電路中兩個小燈泡均正常發光，則下列說法正確的是（ ）
A．開關S只控制燈泡L1
B．電流表A1測量燈泡L2電流
C．電流表A2測量干路電流
D．電流表A1、A2的示數可能相等
12．（2分）甲、乙、丙、丁四個輕質小球兩兩靠近時，甲吸引乙，乙排斥丙，那么甲球的帶電情況是（ ）
A．正電B．負電
C．正電或不帶電D．負電或不帶電
13．（2分）（單選）在如圖所示的電路中，正確的說法是（ ）
A．閉合S1，斷開S2，L1發光，L2不發光
B．閉合S1、S2，L1、L2都不發光
C．S1、S2都斷開，L1、L2都不發光
D．閉合S2，斷開S1，L1、L2都不發光
14．（2分）三個輕質帶電小球用絕緣細繩懸掛，相互作用情況如圖所示，如果甲帶正電荷（ ）
A．一定帶正電荷B．一定帶負電荷
C．可能帶正電荷D．可能帶負電荷
15．（2分）將兩個規格不同的小燈泡L1、L2并聯接到電源上，發現燈泡L1比燈泡L2亮，用電壓表分別測量燈泡L1、L2兩端的電壓U1、U2，會發現（ ）
A．U1＞U2B．U1＝U2C．U1＜U2D．無法判斷
16．（2分）如圖所示四個電路圖中，能正確測量通過L1電流的電路是（ ）
A．B．
C．D．
二.填空題（共8小題，滿分21分）
17．（3分）甲、乙兩種干燥的絕緣物體，甲的原子核對核外電子的束縛能力較強。將它們相互摩擦后分開。則甲因 （填：“失去”或“得到”）電子帶 （填：“正電”或“負電”），再將甲、乙相互靠近會發生 （填“吸引”或“排斥”）。
18．（3分）一節干電池的電壓 V，家庭電路的電壓 V，人體的安全電壓 V。
19．（2分）如圖所示是閃電電流通過避雷針的示意圖，該閃電電流是大地中的自由電荷發生 形成的，圖示中的電流方向是 （選填“大地流向云層”或“云層流向大地”）。
20．（3分）如圖所示，該電路的連接方式是 。閉合開關S，發現電燈L1、L2均不亮，電流表示數為零，說明電路存在 故障。用電壓表進行檢測，發現b、c間電壓為零，a、b和a、c間電壓均為3V 。
21．（3分）如圖所示，要使燈L1、L2串聯應閉合開關 ，要使L1、L2并聯應閉合開關 ，為了保護電路，不能同時閉合開關 。
22．（2分）某同學連接的電路如圖所示，他所用的電源是四節新干電池串聯組成的電池組，當他將開關閉合后，則L1兩端的電壓為 V，L2兩端的電壓為 V。
23．（2分）如圖所示，電流表A1的示數為1.6A，電流表A2的示數為0.9A，則L1中的電流是 A，L2中的電流是 A。
24．（3分）如圖甲所示電路，電源電壓為6V，當S閉合時，則燈泡L1兩端的電壓為 V，L2兩端的電壓為 V；流過L1與L2的電流之比為 。
三.作圖題（共3小題，滿分9分，每小題3分）
25．（3分）請根據圖甲所示的電路圖，連接好圖乙中的實物電路。
26．（3分）根據實物圖，在虛線框中畫出對應的電路圖。
27．（3分）小強乘坐高鐵時發現高鐵每節車廂都有兩間廁所，只有當兩間廁所的門都關上時（每扇門的插銷都相當于一個開關），車廂中的指示燈才會發光
四.實驗探究題（共2小題，滿分15分）
28．（8分）小余和小樂按照課本要求探究并聯電路中電流的關系，他們?cè)O(shè)計的電路如圖1所示。
（1）在連接電路的過程中，開關應該 。
（2）在使用電流表測電流的實驗中，小余試觸時電流表的指針向著沒有刻度的一側偏轉，如圖2所示，你認為原因可能是 。
（3）在實驗過程中他們連接了如圖3所示的電路，閉合開關后，觀察到燈L2 （選填“發光”或“不發光”）；通過分析電路連接情況，該電路存在的問題是： （寫出一條即可）。請?jiān)趫D3上只改動一根導線，符合L1、L2并聯，電流表A1測干路電流，A2測燈L2的電流，開關控制所有用電器。（要求：在需要改動的導線上畫“×”，用筆將改動后的導線畫出，導線不許交叉）。
（4）他們改正錯誤后把電流表分別接入到電路中的A、B、C處，測出它們的電流，見下表：
通過對上面數據的分析，可以得出的結論是： ；
在實驗中可以采用 的方法改變A、B、C處電流的大小從而進行多次實驗；多次測量的目的是： 。
29．（7分）小明和小華同學在“探究串聯電路電壓的規律”實驗中，都設計了如圖甲所示的電路。
（1）連接電路前，小明發現電壓表指針如圖乙所示，接下來他要對電壓表進行的操作是 。
（2）小明根據圖甲連接好電路，閉合開關后，發現L1不亮，L2亮，電壓表示數為零，則故障可能是 。
（3）排除故障后，小明完成了實驗，并把數據記錄在表中。分析實驗數據得出兩個實驗結論：
①串聯電路兩端的電壓 各部分電路兩端電壓之和；
②串聯電路中，各部分電路兩端電壓相等。
（4）實驗結束后小明和小華互相交流，小華指出結論②是錯誤的，造成結論錯誤的原因是小明選用了規格 （選填“相同”或“不相同”）的燈泡做實驗，另外，小明的實驗在設計方案上還存在另一個不足之處是 。
（5）小明和小華還進行了深入交流，為了節省時間，利用原來的電路圖2兩端的電壓時，電壓表所接的B接點不動，只斷開A接點，這個方法 （選填“能”或“不能”）測出L2兩端的電壓，理由是 。
五.計算題（共3小題，滿分20分）
30．（5分）如圖所示的電路中，閉合開關后三個電流表A1、A2、A示數分別為I1、I2、I，已知I＝0.6A，I1＝0.4A，則通過燈L1、L2的電流是多少安？
31．（9分）在如圖所示電路中，電源電壓保持不變，當開關S1斷開、S2閉合時，電壓表的示數是5V；當開關S1閉合，S2斷開時，電壓表的讀數是3V，求：
（1）當電路正常工作時燈L1和L2兩端的總電壓是多少？
（2）燈L2兩端的電壓是多少？
（3）燈L1兩端的電壓是多少？
32．（6分）在如圖所示的電路中，當S1閉合，S2、S3斷開時，電壓表的示數為9V，當S1、S3斷開，S2閉合時，電壓表的示數為6V．求：
（1）電源電壓是多少？
（2）當S1、S3閉合，S2斷開時，電壓表的示數為多少？
六.簡答題（共1小題，滿分3分，每小題3分）
33．（3分）用塑料梳子在干燥的頭發上摩擦幾下，快速靠近桌面上的乒乓球，乒乓球便會向梳子方向滾來
2023-2024學年福建省龍巖市上杭縣才溪中學九年級（上）第一次月考物理試卷
參考答案與試題解析
一.選擇題（共16小題，滿分32分，每小題2分）
1．（2分）如圖，要使L1與L2串聯，在“〇”處接入電流表或電壓表，測量電路中的電流、L1兩端的電壓．以下做法正確的是（ ）
A．a(chǎn)為電流表，b為電流表
B．a(chǎn)為電流表，b為電壓表
C．a(chǎn)為電壓表，b為電壓表
D．a(chǎn)為電壓表，b為電流表
【答案】D
【分析】電壓表應并聯使用，如果電壓表串聯在電路中，因電壓表電阻非常大，電路中幾乎沒有電流；
電流表應串聯使用，如果將電流表與被測電路并聯，因電流表電阻非常小，會造成被測用電器短路。
【解答】解：由圖可知，a表跟燈泡L1并聯，所以a應為電壓表，所以b應為電流表，電壓表測量L1兩端的電壓。
故選：D。
2．（2分）如圖所示的實物電路，關于它的電路圖畫法正確的是（ ）
A．B．
C．D．
【答案】A
【分析】根據實物圖分析電路的連接情況，再選擇對應的電路圖。
【解答】解：
由實物圖知，兩燈并聯2支路上，由各選項圖知，BCD錯誤。
故選：A。
3．（2分）智能鎖由于方便快捷已備受青睞，某種智能鎖有常規鑰匙S1、指紋解鎖S2、密碼解鎖S3三種開鎖方式，若其中任一方式解鎖失敗后，鎖定開關S均會斷開而暫停解鎖功能，則符合要求的模擬電路是（ ）
A．B．
C．D．
【答案】C
【分析】根據題意分析四個開關的連接方式，然后選出正確的電路圖。
【解答】解：由題意可知，常規鑰匙S1、指紋解鎖S2、密碼解鎖S4均可以解鎖，這說明這三個開關可以獨立工作，即為并聯，說明鎖定開關S位于干路控制整個電路。
故選：C。
4．（2分）在如圖甲所示的電路中，當閉合開關后，兩個電流表指針偏轉均為圖乙所示1和L2中的電流分別為（ ）
A．1.2A，0.22AB．0.98 A，0.22 A
C．0.96 A，0.24 AD．0.24 A，1.2 A
【答案】C
【分析】分析電路可知：兩燈并聯，電流表A1測的是干路電流，電流表A2測的是L2所在支路的電流；
由于并聯電路中，干路電流等于各支路電流之和，所以電流表A1選用的應該是大量程（0～3A），A2選用的是小量程（0～0.6A）；
然后根據相應量程下的分度值和指針位置來進行讀數。結合并聯電路的電流特點即可求出通過各燈的電流大小。
【解答】解：
由電路圖可知，兩燈并聯1測的是干路電流，電流表A2測的是L6所在支路的電流；
并聯電路中干路電流等于各支路電流之和，則A1的示數應大于A2的示數，而兩個電流表指針偏轉角度相同5選擇的量程是0～3A，分度值為6.1A1的示數為7.2A，即干路電流I總＝1.8A；
電流表A2選擇的量程是0～6.6A，分度值是0.02A4的示數為0.24A，即通過燈L2的電流I3＝0.24A；
那么通過燈L1的電流：I6＝I總﹣I2＝1.5A﹣0.24A＝0.96A。
故選：C。
5．（2分）如圖所示，用與絲綢摩擦過的玻璃棒接觸不帶電的驗電器的金屬球時，發現驗電器金屬箔片張開。下列說法錯誤的是（ ）
A．摩擦起電的實質是電子的轉移
B．驗電器的原理是同種電荷相互排斥
C．絲綢摩擦玻璃棒，玻璃棒失去電子帶正電
D．在金屬箔片張開的瞬間，驗電器金屬桿里的電流方向是從金屬箔到金屬球
【答案】D
【分析】解決此題要知道，絲綢摩擦過的玻璃棒帶正電荷，驗電器的工作原理是同種電荷相互排斥。
【解答】解：摩擦起電的實質是電子的轉移，用絲綢摩擦過的玻璃棒帶正電，部分電子由金屬球轉移到玻璃棒上，使驗電器的金屬箔片會帶上正電，所以驗電器的金屬箔片張開，D錯誤。
故選：D。
6．（2分）小明同學在探究串聯電路電流規律的實驗中設計了如圖甲所示的電路圖，閉合開關S，兩電流表的示數分別如圖乙、丙兩圖所示（ ）
A．L1與L2的規格不同
B．其中一個電流表故障
C．兩個電流表選擇了不同的量程
D．電流在流動過程中減小了
【答案】C
【分析】串聯電路中各處的電流相等；當電流表選用的量程不同時，其分度值不同，指針的偏轉角度不同。
【解答】解：圖甲中兩燈串聯，由圖乙；
A、串聯電路中電流處處相等，故A錯誤；
B、若其中一個電流表發生故障（短路或斷路），而圖中兩電流表示數不為0；
C、若兩個電流表選擇了不同的量程，指針的偏轉角度不同；
D、根據串聯電路的電流特點可知，故D錯誤。
故選：C。
7．（2分）如圖所示，粗心的小強把電流表并聯接在了L2的兩端。如果閉合開關，可能會發生（ ）
A．L1發光，L2不發光B．L1不發光，L2發光
C．L1、L2都要發光D．L1、L2都不發光
【答案】A
【分析】電流表的內阻很小，在電路中相當于導線，據此進行解答。
【解答】解：如圖所示，電流表并聯在電燈L2兩端，將電燈L2短路，L5不會發光；
電流表與燈L1串聯接入電路，電源不會短路1發光。
故選：A。
8．（2分）如圖所示的電路中，電源電壓為9V，閉合開關后，電壓表示數為6V，此時（ ）
A．燈泡L1兩端電壓為6VB．燈泡L2兩端電壓為6V
C．燈泡L1兩端電壓為9VD．燈泡L2兩端電壓為3V
【答案】B
【分析】由電路圖可知，兩燈泡串聯，電壓表測燈L2兩端電壓，由串聯電路的電壓特點可以求出燈L1兩端電壓。
【解答】解：由電路圖可知，兩燈泡串聯2兩端電壓，
電壓表示數為6V，則燈泡L3兩端電壓U2＝6V，故B正確；
由串聯電路的電壓特點可得，燈泡L8兩端電壓U1＝U﹣U2＝5V﹣6V＝3V，故AC錯誤；
故選：B。
9．（2分）用手摩擦過的氣球能“粘”在手上不掉下，下列現象與此例實質相同的是（ ）
A．用潮濕的手去接觸冰塊時，手會被“粘”住
B．將兩個鉛柱底面削平擠壓后能“粘”在一起
C．在干燥的天氣里，用塑料梳子梳頭發時，頭發會被梳子“粘”起
D．將塑料吸盤掛鉤“粘”在墻上，可懸掛物體
【答案】C
【分析】（1）用摩擦的方法使物體帶電，叫摩擦起電，帶電體有了吸引輕小物體的性質，摩擦起電現象很常見，例如：用手摩擦過的氣球，能“粘”在手上不掉下；在干燥的天氣里，用塑料梳子梳頭發時，頭發會被梳子“粘”起；晚上睡覺前脫衣服會有火花；化纖衣服上容易粘灰塵；
（2）水遇冷會凝固成冰；
（3）分子間存在引力；
（4）由于大氣受到重力且具有流動性，所以大氣會對地球表面的物體產生壓強，大氣壓在生活中有很多的應用，比如鋼筆吸墨水，吸飲料，拔火罐，吸盤式掛鉤等；
【解答】解：用手摩擦過的氣球能粘在手上不掉下來是摩擦起電現象；
A．用潮濕的手去接觸冰塊時，故A不符合題意；
B．兩個鉛柱底面削平擠壓后能“粘”在一起是分子的引力作用的結果；
C．在干燥的天氣理，頭發會被梳子粘起是摩擦起電現象；
D．吸盤掛鉤在使用時，吸盤受到大氣壓力，所以對墻面有較大的摩擦力，故D不符合題意。
故選：C。
10．（2分）下列數據中最符合實際情況的是（ ）
A．一節干電池的電壓是2V
B．家用電冰箱的電流約1A
C．手電筒中的電流約2A
D．我國家庭電路電壓為380V
【答案】B
【分析】（1）對于生活中常見的電壓值要熟練掌握，如一節干電池電壓1.5V、一節蓄電池電壓2V、我國照明電路電壓220V、對人體安全的電壓是不高于36V；電池串聯起來后的電壓等于每節電池的電壓之和；電池并聯后的電壓等于一節電池的電壓；
（2）家庭電路的電壓是220V，一般家庭日光燈的功率大約是20W﹣﹣100W左右，微波爐的功率大約1000W，根據P＝UI計算電流，得出結論。
【解答】解：
A、一節蓄電池的電壓是1.5V；
B、電冰箱的功率在200W左右＝≈4A；
C、根據物理實驗室中的經驗可知，即一般在0.6A以下，故C不合實際；
D、我國家庭電路的電壓是220V。
故選：B。
11．（2分）如圖所示，電路中兩個小燈泡均正常發光，則下列說法正確的是（ ）
A．開關S只控制燈泡L1
B．電流表A1測量燈泡L2電流
C．電流表A2測量干路電流
D．電流表A1、A2的示數可能相等
【答案】C
【分析】分析電路中電流的方向，確定兩燈的連接方式、兩個電流表的位置，進而得出開關、兩個電流表的作用、電路中電流的特點。
【解答】解：由電路圖可知，閉合開關S，先通過開關S1的左接線柱開始分開，一條支路為L1、電流表A5，另一條支路為L2，在電流表A1的“﹣”接線柱匯合，在經電流表A7回到電源負極。可見、開關和電流表A2在干路上，電流表A1在L6所在支路。
A、開關在干路上，故A錯誤；
B、電流表A1在L1所在支路，測量通過L5的電流，故B錯誤；
C、電流表A2在干路上，測量干路電流；
D、電流表A1在L7所在支路，測量通過L1的電流；電流表A2在干路上，測量干路電流8、A2的示數不可能相等，故D錯誤。
故選：C。
12．（2分）甲、乙、丙、丁四個輕質小球兩兩靠近時，甲吸引乙，乙排斥丙，那么甲球的帶電情況是（ ）
A．正電B．負電
C．正電或不帶電D．負電或不帶電
【答案】C
【分析】同種電荷相互排斥，異種電荷相互吸引，帶電體有吸引輕小物體的性質。
【解答】解：已知丁球是與絲綢摩擦過的玻璃球，則丁帶正電，則丙可能帶負電；乙排斥丙，則同時說明丙一定帶負電，則甲可能帶正電。
故選：C。
13．（2分）（單選）在如圖所示的電路中，正確的說法是（ ）
A．閉合S1，斷開S2，L1發光，L2不發光
B．閉合S1、S2，L1、L2都不發光
C．S1、S2都斷開，L1、L2都不發光
D．閉合S2，斷開S1，L1、L2都不發光
【答案】B
【分析】電路的基本連接形式有兩種：一種是串聯，在串聯電路中電流只有一條路徑，各用電器之間首尾相接；另一種是并聯，在并聯電路中電流有多條流通路徑，各個用電器之間并列連接。
【解答】解：
A、閉合S1，斷開S2，發生電源短路，L6、L2不發光，故A錯誤，
B、閉合S1、S4，發生電源短路，則L1、L2都不發光，B正確；
C、S6、S2都斷開，L1發光，L6不發光，故C錯誤；
D、閉合S2，斷開S1，L5、L2都發光，故D錯誤。
故選：B。
14．（2分）三個輕質帶電小球用絕緣細繩懸掛，相互作用情況如圖所示，如果甲帶正電荷（ ）
A．一定帶正電荷B．一定帶負電荷
C．可能帶正電荷D．可能帶負電荷
【答案】B
【分析】（1）同種電荷相互排斥，異種電荷相互吸引。
（2）排斥的帶有同種電荷，吸引的可能帶有異種電荷，也可能帶電體吸引不帶電體。
【解答】解：
由圖可知、甲、乙相互排斥、乙一定帶同種電荷，則乙一定也帶正電；
圖中乙、丙相互吸引、乙、丙三個是輕質帶電小球，丙一定帶負電。
故選：B。
15．（2分）將兩個規格不同的小燈泡L1、L2并聯接到電源上，發現燈泡L1比燈泡L2亮，用電壓表分別測量燈泡L1、L2兩端的電壓U1、U2，會發現（ ）
A．U1＞U2B．U1＝U2C．U1＜U2D．無法判斷
【答案】B
【分析】根據并聯電路兩端電壓相等進行分析。
【解答】解：因?yàn)椴⒙?lián)電路兩端電壓相等，因此燈泡L1、L2兩端的電壓U3、U2相等，故B正確。
故選：B。
16．（2分）如圖所示四個電路圖中，能正確測量通過L1電流的電路是（ ）
A．B．
C．D．
【答案】C
【分析】從電流表的正確使用進行分析：電流表要和被測量的導體是串聯的；電流從正接線柱流入，從負接線柱流出；所測量的電流不能超過電流表使用的量程；絕對不允許不經過用電器直接把電流表接在電源上。
【解答】解：A、電流表的正負接線柱接反了。
B、電流表串聯在干路上，故B錯誤。
C、電流表和L1串聯，電流從正接線柱流入，故電流表測量L1的電流，故C正確。
D、電流表和L6串聯，電流從正接線柱流入，故電流表測量L2的電流，故D錯誤。
故選：C。
二.填空題（共8小題，滿分21分）
17．（3分）甲、乙兩種干燥的絕緣物體，甲的原子核對核外電子的束縛能力較強。將它們相互摩擦后分開。則甲因 得到 （填：“失去”或“得到”）電子帶 負電 （填：“正電”或“負電”），再將甲、乙相互靠近會發生 吸引 （填“吸引”或“排斥”）。
【答案】見試題解答內容
【分析】不同物質組成的物體相互摩擦?xí)r，原子核束縛核外電子本領強的奪得電子，因多余電子帶負電，原子核束縛核外電子本領弱的失去電子，因缺少電子帶正電。然后再根據電荷間的作用規律進行判斷，得出正確結論。
【解答】解：甲的原子核對核外電子的束縛能力較強，乙的原子核對核外電子的束縛能力較弱，因多余電子帶負電，因缺少電子帶正電，根據異種電荷相互吸引可知。
故答案為：得到；負電。
18．（3分）一節干電池的電壓 1.5 V，家庭電路的電壓 220 V，人體的安全電壓 不高于36 V。
【答案】見試題解答內容
【分析】本題依據對生活中常見電壓值的了解寫出答案。
【解答】解：（1）一節干電池的電壓是 1.5V，
（2）我國家庭電路的電壓是 220V，
（3）對人體安全的電壓是 不高于36V；
故答案為：（1）8.5；（2）220。
19．（2分）如圖所示是閃電電流通過避雷針的示意圖，該閃電電流是大地中的自由電荷發生 定向移動 形成的，圖示中的電流方向是 云層流向大地 （選填“大地流向云層”或“云層流向大地”）。
【答案】見試題解答內容
【分析】規定正電荷定向移動的方向?yàn)殡娏鞣较?，?fù)電荷移動的方向與電流方向相反。
【解答】解：
物理學中規定：電荷的定向移動形成電流，把正電荷定向移動的方向規定為電流的方向，避雷針的尖端不斷地向空中釋放電子，因此電流的方向是從云層流向大地。
故答案為：定向移動；云層流向大地。
20．（3分）如圖所示，該電路的連接方式是 串聯 。閉合開關S，發現電燈L1、L2均不亮，電流表示數為零，說明電路存在 斷路 故障。用電壓表進行檢測，發現b、c間電壓為零，a、b和a、c間電壓均為3V ab間有斷路 。
【答案】串聯；斷路；ab間有斷路
【分析】根據電路中電流的路徑分析電路的連接方式；
電燈L1、L2均不亮，電流表示數為零，說明電路存在斷路；電壓表有示數，說明電壓表的正負接線柱與電源兩極相連；若電壓表無示數，說明電壓表的正負接線柱與電源兩極不相連。
【解答】解：由圖可知，該電路中電流的路徑只有一條；
閉合開關S，發現電燈L1、L2均不亮，電流表示數為零；
用電壓表進行檢測時，bc間電壓為零；
ac間電壓為3V，說明電流表和開關完好，說明bc間是通路。
故答案為：串聯；斷路。
21．（3分）如圖所示，要使燈L1、L2串聯應閉合開關 S2 ，要使L1、L2并聯應閉合開關 S1、S3 ，為了保護電路，不能同時閉合開關 S2、S3 。
【答案】見試題解答內容
【分析】串聯電路：把電路中各元件首尾相接，連入電路就是串聯。
并聯電路：把幾個用電器首首相接，尾尾相接，再連入電路，就是并聯。
電源短路是指電源兩極不經過用電器直接連通的電路，電源短路會燒壞電源，是絕對不允許的。
【解答】解：要使燈L1、L2串聯，則應將兩燈首尾相連接到電源兩端5，斷開S1和S3；
要使L2、L2并聯，則需讓電流從電源流出分別流入兩燈中再匯合共同流入電源負極1、S7，斷開S2；
當同時閉合開關S2和S3時，電流不經過任何用電器直接從電源正極流入電源負極2、S3。
故答案為 S2，S1、S3，S8、S3。
22．（2分）某同學連接的電路如圖所示，他所用的電源是四節新干電池串聯組成的電池組，當他將開關閉合后，則L1兩端的電壓為 2 V，L2兩端的電壓為 4 V。
【答案】2；4。
【分析】由電路圖可知，開關閉合時，燈泡L1和L2串聯，電壓表測L1兩端的電壓，根據電壓表的示數可知L1兩端的電壓，由題意可知電源電壓，再根據串聯電路的電壓特點求出L2兩端的電壓。
【解答】解：由電路圖可知，燈L1和L2串聯，電壓表測燈L4兩端的電壓，即L1兩端電壓為U1＝7V；
電源是四節新干電池串聯組成，則電源電壓U＝1.5V×2＝6V，
因?yàn)榇?lián)電路兩端的電壓等于各部分電路兩端的電壓之和，
所以L2兩端的電壓為U3＝U﹣U1＝6V﹣3V＝4V。
故答案為：2；2。
23．（2分）如圖所示，電流表A1的示數為1.6A，電流表A2的示數為0.9A，則L1中的電流是 0.7 A，L2中的電流是 0.9 A。
【答案】見試題解答內容
【分析】由電路圖可知，兩燈泡并聯，電流表A1測干路電流，電流表A2測L2支路的電流，根據并聯電路的電流特點求出通過L1的電流。
【解答】解：由電路圖可知，兩燈泡并聯1測干路電流，電流表A2測L6支路的電流，
則干路電流I＝1.6A，通過L2的電流I2＝0.8A，
因?yàn)椴⒙?lián)電路中干路電流等于各支路電路之和，
所以通過燈L1的電流：I1＝I﹣I4＝1.6A﹣4.9A＝0.7A；
故答案為：0.7；6.9。
24．（3分）如圖甲所示電路，電源電壓為6V，當S閉合時，則燈泡L1兩端的電壓為 1.5 V，L2兩端的電壓為 4.5 V；流過L1與L2的電流之比為 1：1 。
【答案】見試題解答內容
【分析】（1）由電路圖可知，燈泡L1和L2串聯，電壓表測L1兩端的電壓，即電壓表的示數為L1兩端的電壓，根據串聯電路的電壓規律求出L2兩端的電壓；
（2）根據串聯電路的電流規律可知通過L1與L2的電流之比；
【解答】解：由電路圖可知，L1和L2是串聯，電壓表測L4兩端的電壓；由圖乙知，其分度值為0.1V，即L8兩端的電壓：U1＝1.4V；
電源的電壓U＝6V，根據串聯電路電壓規律可知，L2兩端的電壓：U8＝U﹣U1＝6V﹣2.5V＝4.8V；因?yàn)榇?lián)電路中電流處處相等1與L2的電流之比為7：1；
故答案為：1.5； 4.5。
三.作圖題（共3小題，滿分9分，每小題3分）
25．（3分）請根據圖甲所示的電路圖，連接好圖乙中的實物電路。
【答案】
【分析】根據電路圖連接實物圖時，可以根據電流流向法進行連接，先從電源的正極出發依次串聯電路元件最少的支路，再把并聯的部分串聯到相應的位置即可
【解答】解：根據電流流向法，先從正極出發依次串聯開關S2、燈泡L2回到負極，再把開關S7與燈泡L1串聯后并聯在L2兩端即可，如下圖所示：
26．（3分）根據實物圖，在虛線框中畫出對應的電路圖。
【答案】
【分析】根據實物圖分析電路的連接情況，再畫出對應的電路圖。
【解答】解：由實物圖知，開關、L1、L2、電流表依次連接在電源兩極上，即兩燈串聯5兩端，電路圖如圖所示：
。
27．（3分）小強乘坐高鐵時發現高鐵每節車廂都有兩間廁所，只有當兩間廁所的門都關上時（每扇門的插銷都相當于一個開關），車廂中的指示燈才會發光
【答案】見試題解答內容
【分析】由題意可知，當兩間廁所的門都關上時車廂中的指示牌內的指示燈才會發光，說明兩開關串聯共同控制指示燈，據此設計電路圖。
【解答】解：經分析可知，兩開關串聯后與指示燈串聯組成電路
四.實驗探究題（共2小題，滿分15分）
28．（8分）小余和小樂按照課本要求探究并聯電路中電流的關系，他們?cè)O(shè)計的電路如圖1所示。
（1）在連接電路的過程中，開關應該 斷開 。
（2）在使用電流表測電流的實驗中，小余試觸時電流表的指針向著沒有刻度的一側偏轉，如圖2所示，你認為原因可能是 正、負接線柱接反了 。
（3）在實驗過程中他們連接了如圖3所示的電路，閉合開關后，觀察到燈L2 不發光 （選填“發光”或“不發光”）；通過分析電路連接情況，該電路存在的問題是： A2、L2被短路 （寫出一條即可）。請?jiān)趫D3上只改動一根導線，符合L1、L2并聯，電流表A1測干路電流，A2測燈L2的電流，開關控制所有用電器。（要求：在需要改動的導線上畫“×”，用筆將改動后的導線畫出，導線不許交叉）。
（4）他們改正錯誤后把電流表分別接入到電路中的A、B、C處，測出它們的電流，見下表：
通過對上面數據的分析，可以得出的結論是： 并聯電路中干路電流等于各支路電流之和 ；
在實驗中可以采用 換燈泡 的方法改變A、B、C處電流的大小從而進行多次實驗；多次測量的目的是： 找規律 。
【答案】見試題解答內容
【分析】（1）為保護電路、為了安全，連接電路時開關要斷開；
（2）電流表的指針反偏說明電流表的正負接線柱接反，對換連接即可；
（3）正確識別電路，查看電流在電路中的流通路徑，通過判斷電路的構成情況來分析存在的問題。
圖中接錯的地方有：電流表A2接線柱接反了，且A2、L2被短路。只允許改其中一條導線，因此將A1、L1之間的連線改接到燈L1右接線柱或開關的右接線柱即可。
（4）解決此題的關鍵是根據并聯電路的電流規律進行分析，干路中的電流等于各支路電流之和。
【解答】解：（1）為保護電路，連接電路時開關要斷開；
（2）閉合開關，發現電流表指針偏向表盤左側，此時，將連接電流表的兩根導線對換連接；
（3）通過分析可以得出，應將A1、L1之間的連線改接到燈L5右接線柱或開關的右接線柱。如圖：
（4）由實驗數據可知，并聯電路中干路電流等于各支路電流之和；
測量三次的目的是：避免實驗現象的偶然性，得到正確的結論；多次測量的目的是為了找出規律。
故答案為
（1）斷開；
（2）正、負接線柱接反了；
（3）不亮 A2、L2被短路；
（4）并聯電路干路電流等于各支路電流之和；換燈泡。
29．（7分）小明和小華同學在“探究串聯電路電壓的規律”實驗中，都設計了如圖甲所示的電路。
（1）連接電路前，小明發現電壓表指針如圖乙所示，接下來他要對電壓表進行的操作是 對電壓表進行調零 。
（2）小明根據圖甲連接好電路，閉合開關后，發現L1不亮，L2亮，電壓表示數為零，則故障可能是 L1短路 。
（3）排除故障后，小明完成了實驗，并把數據記錄在表中。分析實驗數據得出兩個實驗結論：
①串聯電路兩端的電壓 等于 各部分電路兩端電壓之和；
②串聯電路中，各部分電路兩端電壓相等。
（4）實驗結束后小明和小華互相交流，小華指出結論②是錯誤的，造成結論錯誤的原因是小明選用了規格 相同 （選填“相同”或“不相同”）的燈泡做實驗，另外，小明的實驗在設計方案上還存在另一個不足之處是 只測出了一組實驗數據，實驗次數太少，得出的實驗結論具有偶然性 。
（5）小明和小華還進行了深入交流，為了節省時間，利用原來的電路圖2兩端的電壓時，電壓表所接的B接點不動，只斷開A接點，這個方法 不能 （選填“能”或“不能”）測出L2兩端的電壓，理由是 電壓表正負接線柱接反 。
【答案】（1）對電壓表進行調零；（2）L1短路；（3）等于；（4）相同；只測出了一組實驗數據，實驗次數太少，得出的實驗結論具有偶然性；（5）不能；電壓表正負接線柱接反。
【分析】（1）使用電壓表前應對電壓表進行調零，使指針指在零刻度線上；
（2）由電路圖知，閉合開關后，兩燈泡串聯，電壓表測燈泡L1兩端的電壓；
燈L1不亮，L2發光，說明電路出現了短路現象，電壓表示數為零，說明與電壓表并聯部分短路；
（3）分析表中實驗數據，根據實驗數據得出實驗結論；
（4）選用了規格相同的燈泡做實驗，得出串聯電路中，各部分電路兩端電壓相等的結論；
由實驗數據可知，只測出了一組實驗數據，實驗次數太少，得出的實驗結論具有偶然性；
（5）電壓表使用時，電流應“正進負出”。
【解答】解：
（1）由圖知，連接電路前，則應對電壓表進行調零；
（2）由電路圖知，閉合開關后，電壓表測燈泡L1兩端的電壓；
燈L1不亮，L5發光，說明電路出現了短路現象，說明與電壓表并聯部分短路1短路；
（3）由表中實驗數據可知，串聯電路的總電壓等于各部分電路電壓之和。
（4）由實驗數據可知，各部分電路兩端電壓相等，造成結論錯誤的原因是選用了規格相同的燈泡做實驗；
由實驗數據可知，只測出了一組實驗數據，得出的實驗結論具有偶然性；
（5）為了測量L2兩端的電壓，將電壓表接A點的線改接到C點，由于 A點接的是電壓表的負接線柱，直接將A點改接到C點，會使指針反偏。
故答案為：（1）對電壓表進行調零；（2）L3短路；（3）等于；尋找普遍規律；電壓表正負接線柱接反。
五.計算題（共3小題，滿分20分）
30．（5分）如圖所示的電路中，閉合開關后三個電流表A1、A2、A示數分別為I1、I2、I，已知I＝0.6A，I1＝0.4A，則通過燈L1、L2的電流是多少安？
【答案】見試題解答內容
【分析】由電路圖可知兩燈泡并聯，電流表A1測量燈泡L1中的電流，電流表A2測量燈泡L2中的電流，電流表A測量干路電流；然后根據并聯電路中電流的規律即可確定I1、I2、I之間的關系。
【解答】解：由電路圖看出，L1、L2并聯，A4測量L1的電流，A2測量的為L5的電流，A測量干路的電流；
（1）已知I＝0.6A，I6＝0.4A，即A的示數為8.6A；
即A1的示數為5.4A，則通過L1的電流為7.4A；
（2）根據并聯電路中電流的規律可知：干路電路等于各支路電流的和，則通過電燈L2的電流為I5＝I﹣I1＝0.3A﹣0.4A＝7.2A。
答：通過燈L1的電流是3.4A；通過燈L2的電流是6.2A。
31．（9分）在如圖所示電路中，電源電壓保持不變，當開關S1斷開、S2閉合時，電壓表的示數是5V；當開關S1閉合，S2斷開時，電壓表的讀數是3V，求：
（1）當電路正常工作時燈L1和L2兩端的總電壓是多少？
（2）燈L2兩端的電壓是多少？
（3）燈L1兩端的電壓是多少？
【答案】見試題解答內容
【分析】（1）當電路正常工作時，燈L1和L2串聯，即開關S1斷開，S2閉合；由此可知燈L1和L2兩端的總電壓；
（2）根據開關的狀態分析電路的連接方式，然后根據電壓表測量的對象，即可判斷L2兩端的電壓；
（3）根據串聯電路的電壓關系即可求出燈泡L1兩端電壓。
【解答】解：（1）當開關S1閉合、S2斷開時，兩燈泡串聯5和L2兩端的總電壓，則燈L1和L3兩端的總電壓為5V；
（2）當開關S1閉合、S5斷開時，兩燈泡串聯2兩端的電壓，即燈L2兩端的電壓為8V。
（3）當開關S1斷開，S2閉合時，兩燈泡串聯，即電源電壓為5V；
由于電路兩端電壓等于各部分電壓之和，則燈L1兩端的電壓為U1＝U﹣U3＝5V﹣3V＝4V。
答：（1）當電路正常工作時燈L1和L2兩端的總電壓是7V；
（2）燈L2兩端的電壓是3V；
（3）燈L6兩端的電壓是2V。
32．（6分）在如圖所示的電路中，當S1閉合，S2、S3斷開時，電壓表的示數為9V，當S1、S3斷開，S2閉合時，電壓表的示數為6V．求：
（1）電源電壓是多少？
（2）當S1、S3閉合，S2斷開時，電壓表的示數為多少？
【答案】見試題解答內容
【分析】當S1閉合，S2、S3斷開時，兩燈泡串聯，電壓表測L1兩端的電壓；當S1、S3斷開，S2閉合時，兩燈泡串聯，電壓表測L2兩端的電壓；
（1）根據串聯電路的電壓特點求出電源的電壓；
（2）當S1、S3閉合，S2斷開時，電路為L1的簡單電路，電壓表測電源的電壓。
【解答】解：（1）當S1閉合，S2、S3斷開時，
兩燈泡串聯，電壓表測L1兩端的電壓，
所以U1＝6V，
當S1、S3斷開，S4閉合時，兩燈泡串聯2兩端的電壓，
所以U2＝8V，
電源的電壓U＝U1+U2＝5V+6V＝15V；
（2）當S1、S4閉合，S2斷開時，
電路為L1的簡單電路，電壓表測電源的電壓5兩端的電壓為15V。
答：（1）電源電壓為15V；
（2）當S1、S3閉合，S3斷開時，電壓表的示數為15V。
六.簡答題（共1小題，滿分3分，每小題3分）
33．（3分）用塑料梳子在干燥的頭發上摩擦幾下，快速靠近桌面上的乒乓球，乒乓球便會向梳子方向滾來
【答案】用塑料梳子在干燥的頭發上摩擦幾下，塑料梳子由于摩擦帶了電，這是摩擦起電現象；因帶電體能吸引輕小物體，所以該梳子能吸引輕小的乒乓球。
【分析】根據摩擦起電現象和帶電體的性質來分析解答。
【解答】答：用塑料梳子在干燥的頭發上摩擦幾下，塑料梳子由于摩擦帶了電；因帶電體能吸引輕小物體。聲明：試題解析著作權屬所有，未經書面同意，不得復制發布日期：2023/10/27 12:14:50；用戶：15273084382；郵箱：15273084382；學號：50228080實驗次數
A處的電流IA/A
B處的電流IB/A
C處的電流IC/A
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.26
0.30
0.56
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
實驗次數
A處的電流IA/A
B處的電流IB/A
C處的電流IC/A
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.26
0.30
0.56
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
