2020-2021學年河南省信陽市固始縣九年級（上）期末物理試卷

這是一份2020-2021學年河南省信陽市固始縣九年級（上）期末物理試卷，共21頁。
?

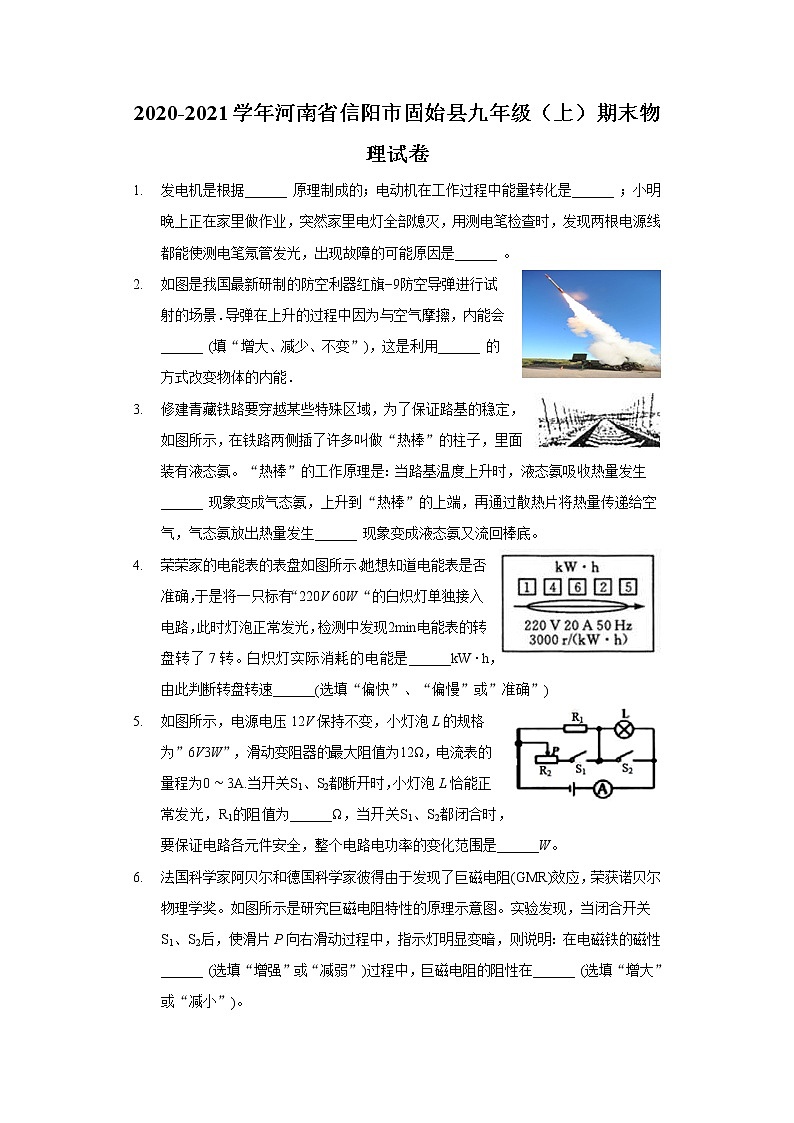

2020-2021學年河南省信陽市固始縣九年級（上）期末物理試卷
1. 發電機是根據______ 原理制成的；電動機在工作過程中能量轉化是______ ；小明晚上正在家里做作業，突然家里電燈全部熄滅，用測電筆檢查時，發現兩根電源線都能使測電筆氖管發光，出現故障的可能原因是______ 。
2. 如圖是我國最新研制的防空利器紅旗?9防空導彈進行試射的場景．導彈在上升的過程中因?yàn)榕c空氣摩擦，內能會______ (填“增大、減少、不變”)，這是利用______ 的方式改變物體的內能．
3. 修建青藏鐵路要穿越某些特殊區域，為了保證路基的穩定，如圖所示，在鐵路兩側插了許多叫做“熱棒”的柱子，里面裝有液態氨?！盁岚簟钡墓ぷ髟硎牵寒?dāng)路基溫度上升時，液態氨吸收熱量發生______ 現象變成氣態氨，上升到“熱棒”的上端，再通過散熱片將熱量傳遞給空氣，氣態氨放出熱量發生______ 現象變成液態氨又流回棒底。
4. 榮榮家的電能表的表盤如圖所示。她想知道電能表是否準確，于是將一只標有“220V 60W“的白熾燈單獨接入電路，此時燈泡正常發光，檢測中發現2min電能表的轉盤轉了7轉。白熾燈實際消耗的電能是______kW?h，由此判斷轉盤轉速______(選填“偏快”、“偏慢”或”準確”)
5. 如圖所示，電源電壓12V保持不變，小燈泡L的規格為”6V3W”，滑動變阻器的最大阻值為12Ω，電流表的量程為0～3A.當開關S1、S2都斷開時，小燈泡L恰能正常發光，R1的阻值為______Ω，當開關S1、S2都閉合時，要保證電路各元件安全，整個電路電功率的變化范圍是______W。
6. 法國科學家阿貝爾和德國科學家彼得由于發現了巨磁電阻(GMR)效應，榮獲諾貝爾物理學獎。如圖所示是研究巨磁電阻特性的原理示意圖。實驗發現，當閉合開關S1、S2后，使滑片P向右滑動過程中，指示燈明顯變暗，則說明：在電磁鐵的磁性______ (選填“增強”或“減弱”)過程中，巨磁電阻的阻性在______ (選填“增大”或“減小”)。

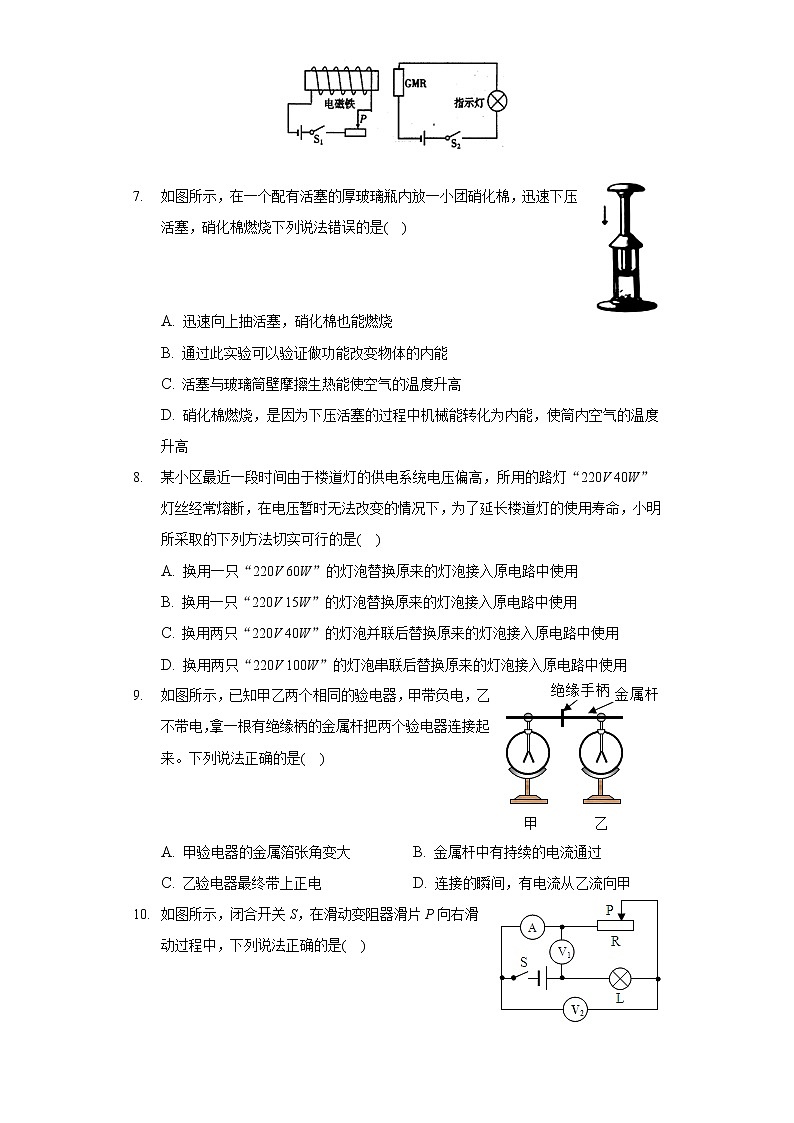

7. 如圖所示，在一個配有活塞的厚玻璃瓶?jī)?nèi)放一小團硝化棉，迅速下壓活塞，硝化棉燃燒下列說法錯誤的是(?)


A. 迅速向上抽活塞，硝化棉也能燃燒
B. 通過此實驗可以驗證做功能改變物體的內能
C. 活塞與玻璃筒壁摩擦生熱能使空氣的溫度升高
D. 硝化棉燃燒，是因?yàn)橄聣夯钊倪^程中機械能轉化為內能，使筒內空氣的溫度升高
8. 某小區最近一段時間由于樓道燈的供電系統電壓偏高，所用的路燈“220V 40W”燈絲經常熔斷，在電壓暫時無法改變的情況下，為了延長樓道燈的使用壽命，小明所采取的下列方法切實可行的是(?)
A. 換用一只“220V 60W”的燈泡替換原來的燈泡接入原電路中使用
B. 換用一只“220V 15W”的燈泡替換原來的燈泡接入原電路中使用
C. 換用兩只“220V 40W”的燈泡并聯后替換原來的燈泡接入原電路中使用
D. 換用兩只“220V 100W”的燈泡串聯后替換原來的燈泡接入原電路中使用
9. 如圖所示，已知甲乙兩個相同的驗電器，甲帶負電，乙不帶電，拿一根有絕緣柄的金屬桿把兩個驗電器連接起來。下列說法正確的是(?)


A. 甲驗電器的金屬箔張角變大 B. 金屬桿中有持續的電流通過
C. 乙驗電器最終帶上正電 D. 連接的瞬間，有電流從乙流向甲

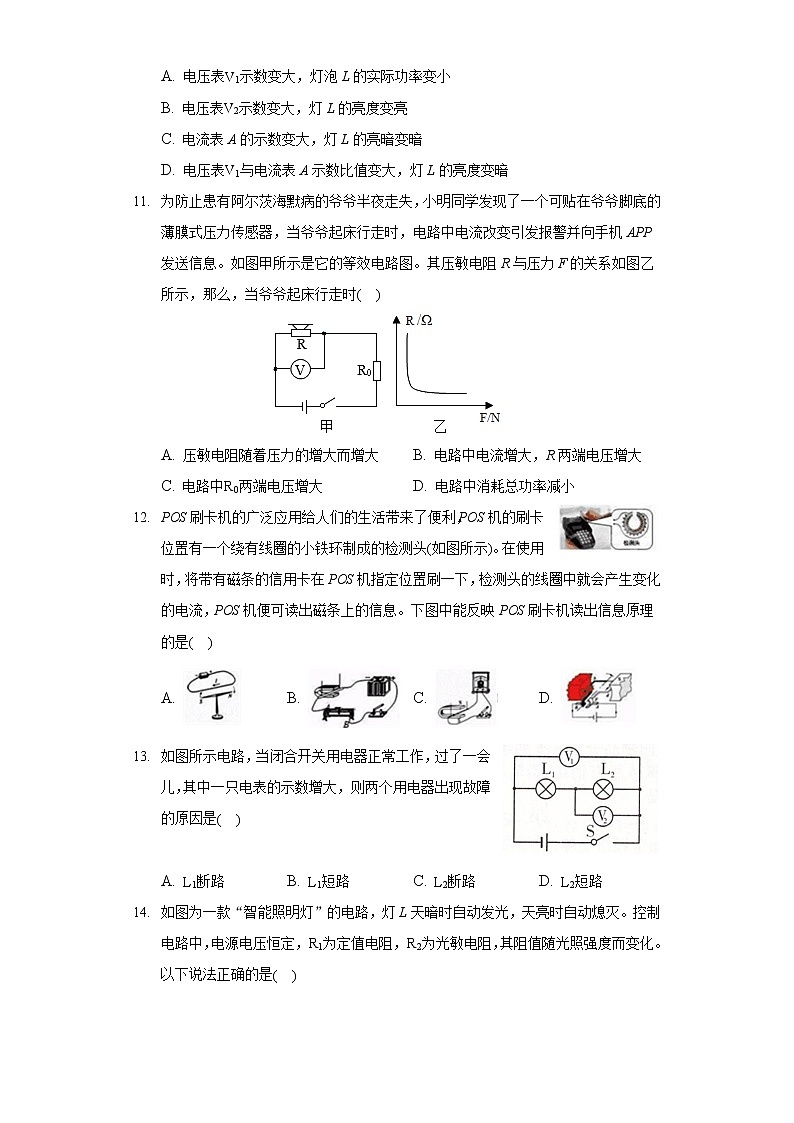

10. 如圖所示，閉合開關S，在滑動變阻器滑片P向右滑動過程中，下列說法正確的是(?)


A. 電壓表V1示數變大，燈泡L的實際功率變小
B. 電壓表V2示數變大，燈L的亮度變亮
C. 電流表A的示數變大，燈L的亮暗變暗
D. 電壓表V1與電流表A示數比值變大，燈L的亮度變暗
11. 為防止患有阿爾茨海默病的爺爺半夜走失，小明同學發現了一個可貼在爺爺腳底的薄膜式壓力傳感器，當爺爺起床行走時，電路中電流改變引發報警并向手機APP發送信息。如圖甲所示是它的等效電路圖。其壓敏電阻R與壓力F的關系如圖乙所示，那么，當爺爺起床行走時(?)
A. 壓敏電阻隨著壓力的增大而增大 B. 電路中電流增大，R兩端電壓增大
C. 電路中R0兩端電壓增大 D. 電路中消耗總功率減小
12. POS刷卡機的廣泛應用給人們的生活帶來了便利，POS機的刷卡位置有一個繞有線圈的小鐵環制成的檢測頭(如圖所示)。在使用時，將帶有磁條的信用卡在POS機指定位置刷一下，檢測頭的線圈中就會產生變化的電流，POS機便可讀出磁條上的信息。下圖中能反映POS刷卡機讀出信息原理的是(?)
A. B. C. D.
13. 如圖所示電路，當閉合開關用電器正常工作，過了一會兒，其中一只電表的示數增大，則兩個用電器出現故障的原因是(?)

A. L1斷路 B. L1短路 C. L2斷路 D. L2短路
14. 如圖為一款“智能照明燈”的電路，燈L天暗時自動發光，天亮?xí)r自動熄滅。控制電路中，電源電壓恒定，R1為定值電阻，R2為光敏電阻，其阻值隨光照強度而變化。以下說法正確的是(?)
A. 電磁繼電器利用電磁感應原理工作
B. R2的阻值隨光照強度的增大而增大
C. 當光照強度增大時，電壓表示數減小
D. 若將R1換成阻值稍小的電阻，可縮短燈L的發光時間
15. 將圖中各元件正確接入電路，其中開關只控制電燈，三孔插座帶保險盒。








16. 如圖所示，根據題中條件，畫出通電螺線管的繞線方法。








17. 在做“觀察水沸騰”的實驗時。

(1)A組同學用的是如圖甲所示裝置，他們測出的水溫將偏______ (選填“高”或“低”)。
(2)圖乙是B組同學在實驗?zāi)硶r(shí)刻溫度計的示數，此時水的溫度是______ ℃，圖丁是他們?cè)趯?shí)驗中觀察到的現象，其中沸騰時的情況是______ (選填C或D)。
(3)B、C兩組同學雖然選用的實驗裝置相同，但將水加熱到沸騰用的時間不同，他們繪制的溫度隨時問變化的圖像如圖丙所示。分析圖像可知：當時的大氣壓______ (選填“”或“=”)1標準大氣壓；B、C組得到b、c兩種不同圖像的原因可能是水的______ 不同。
(4)由實驗結果可以得出水沸騰時的規律是：不斷吸熱，但溫度______ 。
18. 小雷想知道小燈的亮暗程度與什么因素有關，于是找來額定電流均小于0.6A、額定電壓是2.5V的燈L1和額定電壓是3.8V的燈L2，先后接在電源電壓恒為6V的電路中，按照如圖所示的電路開始探究。
(1)請你用筆畫線代替導線，根據圖1所示的電路圖，將圖2所示實物圖連接完整。
(2)若小雷連接電路后閉合開關，燈L1幾乎不發光，移動滑片P也不能改變燈的亮度。原因是他把滑動變阻器的______(填“A、B”或“C、D”)接線柱接入了電路。
(3)小雷排除故障后，按圖1所示的電路繼續進行實驗：
閉合開關，滑片P向______(填“A”或“B”)端移動，使燈L1發光，測出燈L1的相關物理量，記錄和計算結果如表：
次數
電壓/V
電流/A
實際功率/W
電阻Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
(4)小雷注意到燈L1的亮度變化是：第二次比第一次亮，第三次比第二次更亮。結合表中數據得出的結論是小燈泡越亮，它的實際功率越______。
(5)用L2替換L1重復上面的實驗時，需要改變______表的量程，發現燈L2的亮度變化規律與燈L1相似。
(6)小雷在實驗結束后與同學們討論：
①有同學認為“用上表中燈L1的3次電阻的平均值代表它的電阻更準確。”這種說法錯誤的原因是小雷忽略了______對小燈電阻的影響。
②有同學認為“把燈L1換成定值電阻，該實驗可以用來研究導體中的電流與電壓的關系，”你認為這種說法______(填“正確”或“錯誤”)。







19. 根據古文《論衡?是應篇》中的記載：“司南之杓(用途)，投之于地，其柢(握柄)指南”，學術界于1947年想象出司南的模樣并印刷在郵票上。

(1)如圖(甲)所示，當磁勺在正確指南時，其A端為該磁體的______(N/S)極。
(2)1952年，中國科學院物理研究所嘗試制作一具司南，如(乙)所示，制作人員根據天然磁石的磁感線分布，將磁石的______(B/C/D/E)處打磨成磁勺的A端。
(3)把天然磁石按照正確方法打磨成磁勺后，放在粗糙的木盤上，使磁勺水平自由轉動直至最終靜止，但磁勺A端總不能正確指南，將粗糙木盤換成較光滑的青銅盤才略有改善，這是因?yàn)榇派缀捅P子之間的______力影響了實驗效果。
(4)為達到理想的指向效果，制作人員將磁勺靠近一電磁鐵，如圖(丙)所示，閉合開關S，磁勺和電磁鐵相互吸引，由此增加磁勺的磁性，H為電源的______極。
20. 如圖甲是一種新型電輔式太陽能熱水器，可以在天氣差、吸熱功率小的情況下，啟動電熱管對水加熱補償，如表是其銘牌上的一組主要技術參數(吸熱功率是指在陽光照射下，集熱管每秒鐘吸收的太陽輻射的能量)。圖乙是熱水器儲水箱水位探測電路原理圖，其中電源電壓為24V，A為水位指示表(由量程為0～0.6A電流表改成)，R0阻值為10Ω，Rx為壓敏電阻，其阻值與儲水箱水深的關系如圖丙所示。
容積/L
集熱管采光面積/m2
吸熱功率/KW
額定電壓/V
電熱管額定功率/KW
160
2
1～2
220
2

(1)若只采用電加熱的方式，將儲水箱中25kg的水由20℃加熱到40℃，正常需通電多長時間？
(2)若冬季集熱管平均吸熱功率1250W，熱水器的效率為56%，白天陽光照射8h，那么有多少焦耳太陽能轉化為水的內能？
(3)為了保證電流表的安全，水箱中的水深最多為多少米？此時R0的功率是多少？
21. 小明家新買了一個電熱水壺，水壺的銘牌上標有：額定電壓220V，額定功率1200W，最大容量1L。如果水壺中水的初溫為20℃外界的大氣壓是1個標準大氣壓時，電熱水壺正常工作5min50s就可以燒開一滿壺水。
(1)他觀察電源線插頭的三個腳，如圖所示，知道其中稍長些的腳E是把電熱水壺的外殼與______ 相連接，而且腳E稍長一些可保證在插入插座和拔出插座時更安全，原因是______ 。
(2)求該電熱水壺?zé)畷r(shí)的效率[已知。
(3)經過幾次使用后，小明發現：每當在用電高峰期燒水時，花費的時間會長些，于是小明猜想：燒水時間變長的原因可能是因?yàn)殡妷旱?，電熱水壺的?shí)際功率變小了。為了驗證小明的想法是否正確，請你幫小明想辦法利用鐘表和家中的電能表進行測量，計算出電熱水壺的實際功率。要求簡述實驗過程及需要測量的物理量，并寫出電熱水壺實際功率的表達式。
答案和解析
1.【答案】電磁感應現象? 電能轉化為機械能和內能? 進戶零線斷路

【解析】解：
(1)人們利用電磁感應現象制成了發電機；
(2)電動機在工作過程中會消耗電能，電能主要轉化為機械能，還有少部分轉化為內能；
(3)兩根電源線都能使測電筆氖管發光，這說明這兩根線都與火線相連，則故障是進戶零線斷路。
故答案為：電磁感應現象；電能轉化為機械能和內能；進戶零線斷路。
(1)閉合電路的一部分到在磁場中做切割磁感線運動，導體中會產生感應電流，這就是電磁感應現象；
(2)電動機在工作的過程中會消耗電能；
(3)家庭電路中用電器正常工作時，必須一端接火線，另一端接零線，其中測電筆接觸火線時，氖管會發光。所以測電筆的基本作用是確定火線，檢驗方法是：測電筆接觸電路，觀察氖管是否發光。
本題考查了電磁感應現象、能量的轉化、家庭電路故障的判定，電路故障是電學實驗常見的問題，也是物理試題考查的熱點。

2.【答案】增大；做功

【解析】解：
導彈上升過程中，與空氣摩擦做功，機械能轉化為內能，機械能減小，內能增大，因此內能改變是通過做功的方式實現的．
故答案為：增大；做功．
做功和熱傳遞都能改變物體的內能．做功改變內能屬于能量的轉化，而熱傳遞改變內能屬于能量的轉移；
此題考查的是改變物體內能的兩種方法和熱值的概念，做功和熱傳遞．它們?cè)诟淖兾矬w內能上是等效的．

3.【答案】汽化? 液化

【解析】解：液態氨變?yōu)闅鈶B(tài)氨的現象叫汽化；
氣態氨變?yōu)橐簯B(tài)氨的現象叫液化。
故答案為：汽化；液化。
物體由液態變?yōu)闅鈶B(tài)的現象叫汽化；物體由氣態變?yōu)橐簯B(tài)的現象叫液化；
根據我們對于汽化和液化的了解來作答。
解答物態變化現象的有關題目，主要看是物體由什么狀態變?yōu)槭裁礌顟B(tài)。

4.【答案】0.002；偏快

【解析】解：
將一只標有“220V 60W“的白熾燈單獨接入電路，此時燈泡正常發光，
工作時間2min，則白熾燈實際消耗的電能：
W=Pt=0.06kW×260h=0.002kW?h；
電能表的轉盤轉了7轉，測得消耗的電能：
W′=73000kW?h=0.0023kW?h，
因?yàn)閃
