2020-2021學年河南省南陽市社旗縣九年級（上）期末物理試卷

這是一份2020-2021學年河南省南陽市社旗縣九年級（上）期末物理試卷，共26頁。試卷主要包含了【答案】汽化；放出；凝華，【答案】比熱容? 小，【答案】S1S1和S2a，【答案】變小? 變大，【答案】串? 0，【答案】2等內容，歡迎下載使用。
?

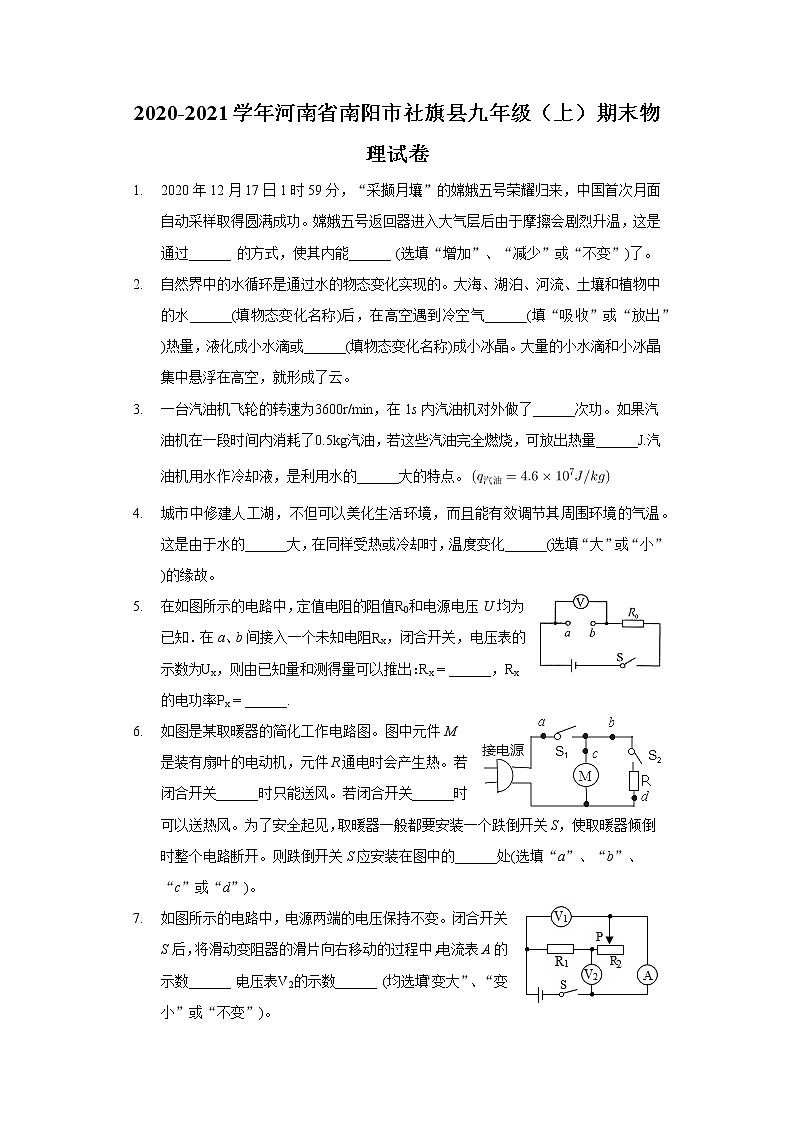

2020-2021學年河南省南陽市社旗縣九年級（上）期末物理試卷
1. 2020年12月17日1時59分，“采擷月壤”的嫦娥五號榮耀歸來，中國首次月面自動采樣取得圓滿成功。嫦娥五號返回器進入大氣層后由于摩擦?xí)×疑郎?，這是通過______ 的方式，使其內能______ (選填“增加”、“減少”或“不變”)了。
2. 自然界中的水循環是通過水的物態變化實現的。大海、湖泊、河流、土壤和植物中的水______(填物態變化名稱)后，在高空遇到冷空氣______(填“吸收”或“放出”)熱量，液化成小水滴或______(填物態變化名稱)成小冰晶。大量的小水滴和小冰晶集中懸浮在高空，就形成了云。
3. 一臺汽油機飛輪的轉速為3600r/min，在1s內汽油機對外做了______次功。如果汽油機在一段時間內消耗了0.5kg汽油，若這些汽油完全燃燒，可放出熱量______J.汽油機用水作冷卻液，是利用水的______大的特點。
4. 城市中修建人工湖，不但可以美化生活環境，而且能有效調節其周圍環境的氣溫。這是由于水的______大，在同樣受熱或冷卻時，溫度變化______(選填“大”或“小”)的緣故。
5. 在如圖所示的電路中，定值電阻的阻值R0和電源電壓U均為已知．在a、b間接入一個未知電阻Rx，閉合開關，電壓表的示數為Ux，則由已知量和測得量可以推出：Rx=______，Rx的電功率Px=______.
6. 如圖是某取暖器的簡化工作電路圖。圖中元件M是裝有扇葉的電動機，元件R通電時會產生熱。若閉合開關______時只能送風。若閉合開關______時可以送熱風。為了安全起見，取暖器一般都要安裝一個跌倒開關S，使取暖器傾倒時整個電路斷開。則跌倒開關S應安裝在圖中的______處(選填“a”、“b”、“c”或“d”)。
7. 如圖所示的電路中，電源兩端的電壓保持不變。閉合開關S后，將滑動變阻器的滑片向右移動的過程中，電流表A的示數______ ，電壓表V2的示數______ (均選填“變大”、“變小”或“不變”)。

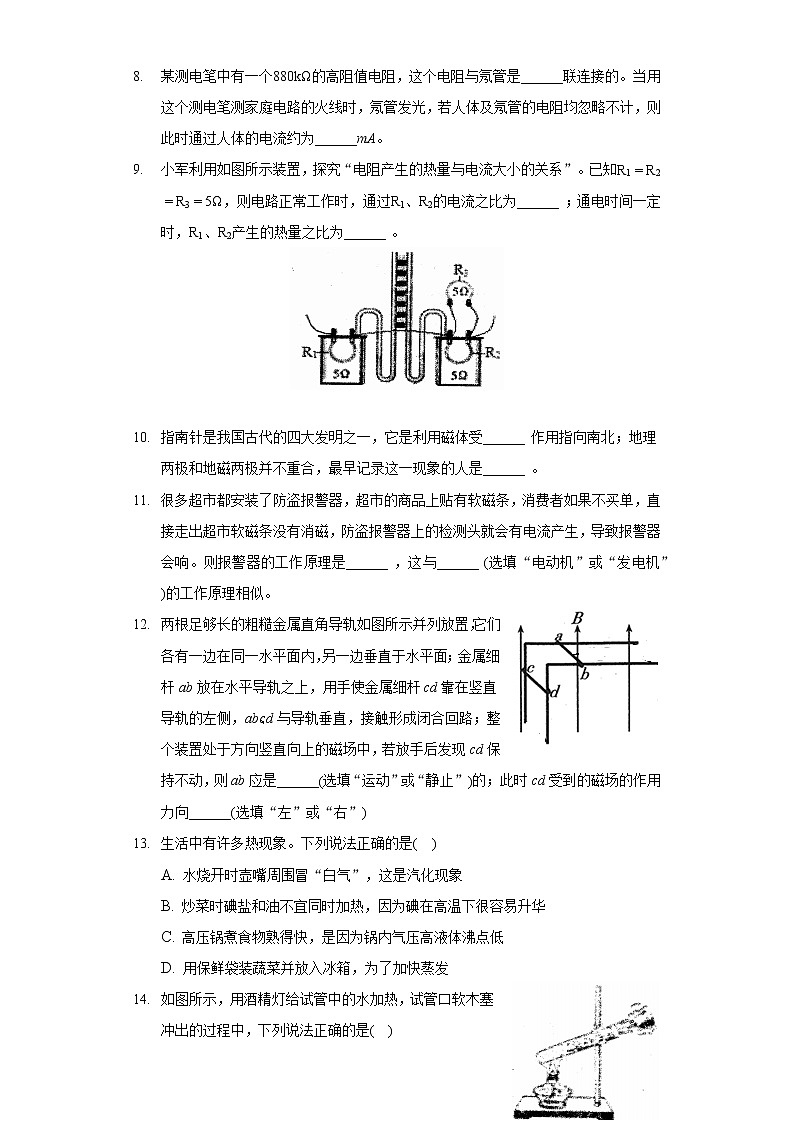

8. 某測電筆中有一個880kΩ的高阻值電阻，這個電阻與氖管是______聯連接的。當用這個測電筆測家庭電路的火線時，氖管發光，若人體及氖管的電阻均忽略不計，則此時通過人體的電流約為______mA。
9. 小軍利用如圖所示裝置，探究“電阻產生的熱量與電流大小的關系”。已知R1=R2=R3=5Ω，則電路正常工作時，通過R1、R2的電流之比為______ ；通電時間一定時，R1、R2產生的熱量之比為______ 。

10. 指南針是我國古代的四大發明之一，它是利用磁體受______ 作用指向南北；地理兩極和地磁兩極并不重合，最早記錄這一現象的人是______ 。
11. 很多超市都安裝了防盜報警器，超市的商品上貼有軟磁條，消費者如果不買單，直接走出超市軟磁條沒有消磁，防盜報警器上的檢測頭就會有電流產生，導致報警器會響。則報警器的工作原理是______ ，這與______ (選填“電動機”或“發電機”)的工作原理相似。
12. 兩根足夠長的粗糙金屬直角導軌如圖所示并列放置，它們各有一邊在同一水平面內，另一邊垂直于水平面；金屬細桿ab放在水平導軌之上，用手使金屬細桿cd靠在豎直導軌的左側，ab、cd與導軌垂直，接觸形成閉合回路；整個裝置處于方向豎直向上的磁場中，若放手后發現cd保持不動，則ab應是______(選填“運動”或“靜止”)的；此時cd受到的磁場的作用力向______(選填“左”或“右”)
13. 生活中有許多熱現象。下列說法正確的是(?)
A. 水燒開時壺嘴周圍冒“白氣”，這是汽化現象
B. 炒菜時碘鹽和油不宜同時加熱，因?yàn)榈庠诟邷叵潞苋菀咨A
C. 高壓鍋煮食物熟得快，是因?yàn)殄亙?nèi)氣壓高液體沸點低
D. 用保鮮袋裝蔬菜并放入冰箱，為了加快蒸發
14. 如圖所示，用酒精燈給試管中的水加熱，試管口軟木塞沖出的過程中，下列說法正確的是(?)

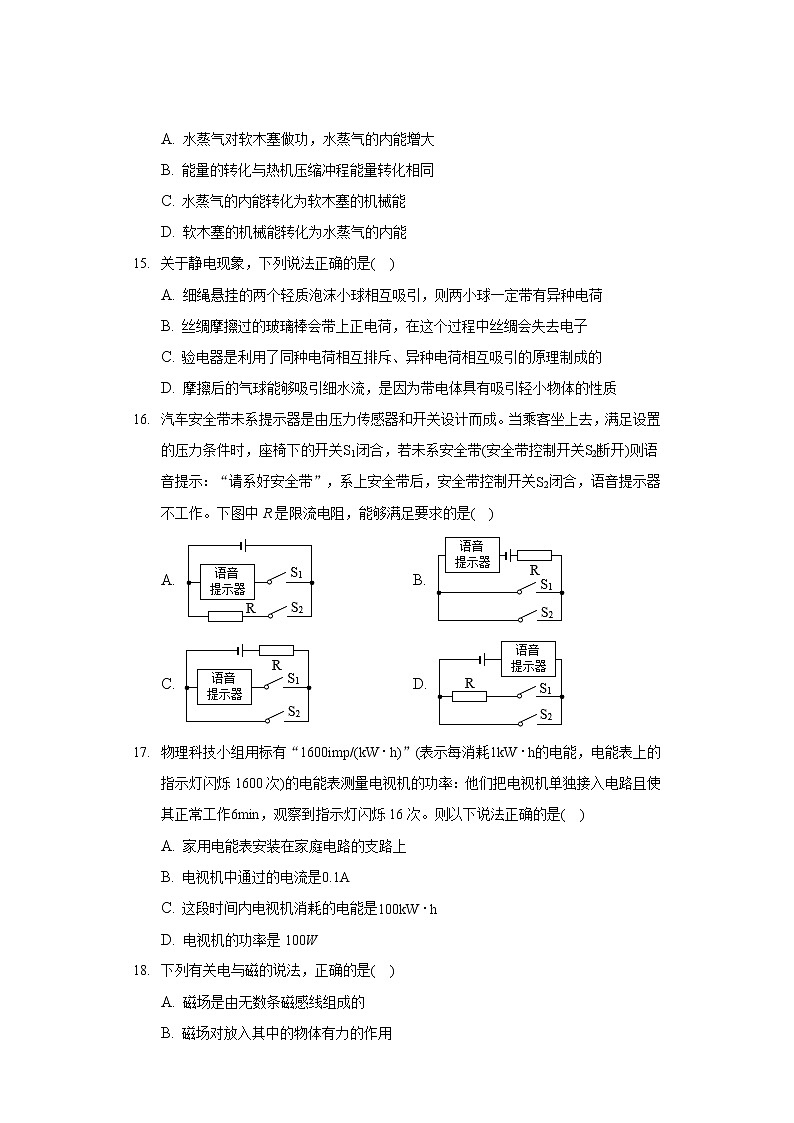

A. 水蒸氣對軟木塞做功，水蒸氣的內能增大
B. 能量的轉化與熱機壓縮沖程能量轉化相同
C. 水蒸氣的內能轉化為軟木塞的機械能
D. 軟木塞的機械能轉化為水蒸氣的內能
15. 關于靜電現象，下列說法正確的是(?)
A. 細繩懸掛的兩個輕質泡沫小球相互吸引，則兩小球一定帶有異種電荷
B. 絲綢摩擦過的玻璃棒會帶上正電荷，在這個過程中絲綢會失去電子
C. 驗電器是利用了同種電荷相互排斥、異種電荷相互吸引的原理制成的
D. 摩擦后的氣球能夠吸引細水流，是因?yàn)閹щ婓w具有吸引輕小物體的性質
16. 汽車安全帶未系提示器是由壓力傳感器和開關設計而成。當乘客坐上去，滿足設置的壓力條件時，座椅下的開關S1閉合，若未系安全帶(安全帶控制開關S2斷開)則語音提示：“請系好安全帶”，系上安全帶后，安全帶控制開關S2閉合，語音提示器不工作。下圖中R是限流電阻，能夠滿足要求的是(?)
A. B.
C. D.
17. 物理科技小組用標有“1600imp/(kW?h)”(表示每消耗1kW?h的電能，電能表上的指示燈閃爍1600次)的電能表測量電視機的功率：他們把電視機單獨接入電路且使其正常工作6min，觀察到指示燈閃爍16次。則以下說法正確的是(?)
A. 家用電能表安裝在家庭電路的支路上
B. 電視機中通過的電流是0.1A
C. 這段時間內電視機消耗的電能是100kW?h
D. 電視機的功率是100W
18. 下列有關電與磁的說法，正確的是(?)
A. 磁場是由無數條磁感線組成的
B. 磁場對放入其中的物體有力的作用
C. 直流電動機是把機械能轉化為電能的裝置
D. 在磁場中小磁針靜止時北極所指方向即為該點磁場的方向
19. 如圖所示，在電磁鐵的上方用彈簧懸掛著一條形磁鐵(上端是N極，下端是S極)，開關S閉合后，當滑片P由a端向b端滑動過程中，會出現的現象是(?)

A. 電流表示數變大，彈簧長度變長 B. 電流表示數變小，彈簧長度變長
C. 電流表示數變大，彈簧長度變短 D. 電流表示數變小，彈簧長度變短
20. 關于熱和能，下列說法不正確的是(?)
A. 物體的溫度越高，內能越大
B. 對物體做功，物體的內能一定增大
C. 晶體在熔化過程中，溫度不變但內能增大
D. 燃料的熱值越大，燃燒時放出的熱量越多
21. 如圖所示，電源電壓保持不變，下列說法正確的是(?)
A. 同時閉合S1、S2，通過兩燈泡的電流一定相同
B. 若先閉合S1，再閉合S2，則電壓表示數不變，電流表示數變大
C. 若燈L1短路，則閉合S1、S2后，兩燈都不亮
D. 若把電壓表和電流表位置對調，則閉合S1、S2，兩表都燒壞
22. 如圖所示，是某電子秤原理圖。托盤與彈簧相連，滑片P固定在彈簧上并能隨彈簧的伸縮上下滑動，R是一根長10cm的均勻電阻絲?？毡P時，滑片P位于R的最上端且經過R的電流為0.3A；稱量最大值時，滑片P位于R的最下端。R的最大阻值為40Ω，電源電壓恒為3V。下列說法正確的是(?)
A. 圖中的“質量表”用電流表改裝而成
B. 閉合開關后，電路中總電阻的范圍是0～50Ω
C. 閉合開關后，R兩端的電壓范圍是0～3V
D. 稱量最大質量時，電路消耗的總功率是0.18W
23. 請用筆畫線代替導線，將圖中的開關、電燈和插座接入家庭電路中。要求：符合安全用電原則；開關控制電燈。








24. 請用筆畫線代替導線將圖所示的實物圖補充完整。
要求：①小磁針的指向滿足如圖所示方向；
②滑動變阻器的滑片向A 端移動后，通電螺線管的磁性減弱；
③原有導線不得更改。








25. 小麗和小志分別利用如圖甲所示裝置探究“水沸騰時溫度變化的特點”，根據實驗數據繪制出了如圖乙所示的圖像。

(1)如圖A和圖B，水沸騰時氣泡上升的情況是圖______ 所示，某時刻溫度計示數如圖甲所示，其溫度是______ ℃。
(2)由圖乙可知：水沸騰時繼續吸熱，溫度______ (選填“升高”、“不變”或“降低”)；小志的實驗中水沸騰所需的時間明顯更長一些，可能是因?yàn)開_____ (寫出一種原因即可)。
(3)實驗結束后，細心的小麗發現撤掉酒精燈后，燒杯中的水并沒有立即停止沸騰，你認為可能的原因是______ 。
(4)小志想到媽媽在煮餃子時，加入一些冷水鍋內的水會停止沸騰，原因是______ (選填“溫度低于沸點”或“不能繼續吸熱”)。
26. 某實驗小組的同學在進行“測量小燈泡額定功率”的實驗中，現有器材：電源(電壓恒為6V)，開關、電壓表、電流表各一個，導線若干，額定電壓為3.8V的待測小燈泡(電阻約為12Ω)，滑動變阻器兩個(M：“5Ω2A”；N：“20Ω0.5A”)。

(1)實驗中，應選用的滑動變阻器是______ (選填“M”或“N”)。
(2)請用筆畫線代替導線，將圖甲中電路連接完整。
(3)小田確認電路連接無誤后閉合開關，無論怎樣移動滑動變阻器的滑片，小燈泡始終不發光且電壓表的示數都接近電源電壓，則電路的故障是______ 。
(4)排除故障后，移動滑動變阻器的滑片，并繪制出了小燈泡的電流隨電壓變化的圖像，如圖乙所示。則該小燈泡的額定功率為______ W。
(5)該組的另一同學接著實驗時，發現電壓表0～15V量程已經損壞，0～3V量程還可以正常使用，在不添加器材的情況下，為了測出該小燈泡的額定功率，請你在圖丙的虛線框內畫出正確的電路圖。
(6)測量小燈泡的電功率時，______ (選填“需要”或“不需要”)多次測量求平均值，原因是______ 。
27. 在探究“通電螺線管的外部磁場”時，小明在螺線管周圍擺放了一些小磁針。
(1)實驗中，擺放小磁針的作用是______ 。
(2)通電后小磁針靜止時的分布如圖甲所示，由此可以看出通電螺線管外部的磁場與______ 的外部磁場相似。
(3)小明改變通電螺線管中的電流方向，發現小磁針指向轉動180°，南北極發生了對調，由此可知：通電螺線管外部的磁場方向與螺線管中______ 方向有關。
(4)小明繼續實驗探究，并按圖乙連接電路，他先將開關S接a，觀察電流表的示數及吸引大頭針的數目；再將開關S從a換到b，調節滑動變阻器的滑片P，再次觀察電流表的示數及吸引大頭針的數目，此滑動變阻器的目的是為了控制兩次實驗的______ 大小不變，來探究______ 的關系。
28. 如圖所示，是某家用電熱水器的簡化電路圖，溫控開關S可根據水溫自動切換加熱和保溫兩種狀態，R1、R2是發熱電阻，熱水器主要參數如下表所示。[已知水的密度為1.0×103kg/m3，水的比熱容為4.2×103J/(kg?℃)]
額定電壓
220V
容積
30L
加熱功率
2000W
保溫功率
800W
(1)電熱水器是利用電流的______ 工作的；當開關S跳至______ (選填“a”或“b”)觸點位置時，熱水器進入保溫狀態。
(2)在電熱水器的水箱中裝滿初溫為25℃的水，加熱使溫度升高到55℃，水需要吸收多少熱量？
(3)在上述加熱過程中，熱水器需正常工作35min，則消耗多少電能？加熱效率是多少？

29. 如圖甲是由“控制電路”和“工作電路”兩部分組成的光控電路?！翱刂齐娐贰庇晒饷綦娮鑂、磁控開關L、定值電阻R0、電源U1等組成，已知光敏電阻R的阻值隨照射在光敏電阻上的光強E(表示光照射的強弱的物理量，單位cd)之間的變化關系如圖乙所示，當線圈中的電流大于或等于20mA時，磁控開關的磁性彈片相互吸合?！肮ぷ麟娐贰庇晒ぷ麟娫碪2(U2=20V)、發熱電阻R1(R1=5Ω)和R2(R2=15Ω)組成。問：

(1)當“控制電路”中的電流小于20mA時，“工作電路”中的R1兩端的電壓是______ V，它消耗的功率是______ W。
(2)當“控制電路”中的電流等于30mA時，“工作電路”中R1兩端的電壓是______ V。
(3)如果“控制電路”中的線圈阻值RL=1Ω、R0=140Ω、U1=3V，那么照射在光敏電阻上的光強在什么范圍內時，磁控開關的磁性彈片相互吸合？(這問要有解答過程)







答案和解析
1.【答案】做功? 增加

【解析】解：
嫦娥五號返回器返回時，返回器進入大氣層后與大氣劇烈摩擦溫度升高，內能增加，機械能轉化為內能，這是通過做功的方式改變物體內能。
故答案為：做功；增加。
改變物體內能的方式有兩種：做功和熱傳遞，熱傳遞過程是能量的轉移過程，而做功過程是能量的轉化過程。
本題主要考查學生對改變物體內能的方式的理解和掌握，屬于基礎知識的考查。

2.【答案】汽化；放出；凝華

【解析】
【分析】
該題考查了物態變化的過程，關鍵是看清變化前后所處的狀態，再確定是什么物態變化，屬于基礎題。
(1)物質由液態變成氣態叫汽化，汽化是吸熱過程；
(2)物質由氣態直接變成固態叫凝華，凝華是放熱過程。
【解答】
大海、湖泊、河流、土壤和植物中的水吸熱后變成水蒸氣，這是汽化現象；水蒸氣在高空遇到冷空氣放出熱量，液化成小水滴或凝華成小冰晶。大量的小水滴和小冰晶集中懸浮在高空，就形成了云。
故答案是：汽化；放出；凝華。??
3.【答案】302.3×l07? 比熱容

【解析】解：
汽油機飛輪轉速是3600r/min=60r/s，每秒鐘飛輪轉動60圈，完成30個工作循環，對外做功30次；
0.5kg汽油完全燃燒放出的熱量：
；
因?yàn)樗谋葻崛葺^大，所以常用來作為冷卻液使用。
故答案為：30；2.3×l07；比熱容。
(1)汽油機完成一個工作循環，要經過4個沖程，燃?xì)鈱?duì)外做功1次，活塞往返2次，飛輪轉動2周；知道汽油的質量和熱值，利用求汽油完全燃燒產生的熱量；水的比熱容較大，等質量的物體吸收相同的熱量水的溫度變化較小。
本題主要考查有關熱機的計算、燃料完全燃燒放熱公式、比熱容的掌握和應用，屬于熱學?？碱}型。

4.【答案】比熱容? 小

【解析】解：因?yàn)樗谋葻崛葺^大，白天，相同質量的水和沙石比較，吸收相同的熱量，水的溫度升高的少；夜晚，放出相同的熱量，水的溫度降低的少，使得晝夜的溫差小，能有效調節周圍環境的氣溫。
故答案為：比熱容，小。
修建人工湖，含水量增多，因?yàn)樗谋葻崛葺^大，相同質量的水和其它物質比較，吸收或放出相同的熱量，水的溫度升高或降低的少，據此分析。
水的比熱容較大的應用：水可做散熱劑、可做冷卻劑，用來解釋沿海地區與內陸地區之間的氣候差別、城市熱島效應的原因等等。

5.【答案】Ux?R0U?Ux?；? Ux?U?UxR0

【解析】解：(1)因?yàn)榇?lián)電路中，總電壓等于各用電器兩端的電壓之和，串聯電路各處電流相等，
由歐姆定律I=UR得：電路中的電流I=U0R0=U?UxR0
未知電阻Rx=UxI=UxU?UxR0=Ux?R0U?Ux；
(2)由P=UI得Rx的電功率：Px=UxI=Ux?U?UxR0
故答案為：Ux?R0U?Ux；Ux?U?UxR0.
(1)根據歐姆定律和串聯電路的電壓、電流規律，可從R=UI入手，推導出電阻大小的表達式；
(2)同樣根據歐姆定律和串聯電路的電壓、電流規律，可從P=UI入手，推導出電功率的表達式．
本題主要考查了對歐姆定律、串聯電路的電流和電壓規律，以及對電功率公式的靈活掌握，有一定難度．

6.【答案】S1S1和S2a

【解析】解：(1)若只閉合開關Sl，電路為電動機的簡單電路，電流只經過電動機，所以電吹風只能送風。
若將開關Sl、S2都閉合，電動機和電熱絲并聯，電流分兩路分別經過電動機和電熱絲，則電吹風吹出的是熱風。
(2)為了防止短路現象，在取暖器傾倒時，切斷電路，故跌倒開關應位于干路上，即圖中a處。
故答案為：S1；S1和S2；a。
(1)根據串并聯電路的特點，依據題意結合電路圖分析是哪部分連入電路，有電流經過的部分，才能正常工作。
(2)跌倒開關就是防止取暖器傾倒時火線和零線直接接觸會出現短路，電流過大，產生熱量會增多，會引起火災，為了防止短路現象，在電熱器傾倒時，切斷電路即應位于干路。
本題考查并聯電路的分析和開關的使用。關鍵是明白跌倒開關的作用和不同位置時開關的作用是解題的關鍵。

7.【答案】變小? 變大

【解析】解：
由圖可知，R1和R2串聯，電壓表V1測電源的電壓，V2測滑動變阻器R2兩端的電壓，電流表測電路中的電流；
因電源的電壓不變，所以電壓表V1的示數不變；
當滑動變阻器的滑片P向右移動時，變阻器接入電路中的電阻增大，串聯電路的總電阻增大，由歐姆定律可得電路中的電流變小，即電流表示數變?。?br /> 根據U=IR可知，電阻R1兩端的電壓減小，因串聯電路的總電壓等于各部分電壓之和，所以滑動變阻器R2兩端的電壓變大，即電壓表V2表的示數變大。
故答案為：變小；變大。
由電路圖可知，R1和R2串聯，電壓表V1測電源的電壓，V2測滑動變阻器R2兩端的電壓，電流表測電路中的電流；因電源的電壓不變可知電壓表V1示數的變化；由滑片的移動方向可知滑動變阻器接入電路中電阻的變化以及總電阻的變化，由歐姆定律可得出電路中電流的變化，根據串聯電路的電壓特點可知V2表的示數變化。
本題考查了串聯電路的特點和歐姆定律的應用，難度不大。

8.【答案】串? 0.25

【解析】解：當用測電筆測火線時，電流需要經過人體，所以電流應該很小，因此電阻需要很大，故應該將高阻值電阻串聯在電路中；
已知家庭額定電壓為220V，高阻值電阻為880kΩ，由歐姆定律公式I=UR=220V880×103Ω=0.25×10?3A=0.25mA；
故答案為：串，0.25。
根據串、并聯電路電阻的特點進行分析，即電阻與氖管串聯后的總電阻等于兩者之和，它們并聯后的總電阻小于最小的電阻。
已知測電筆中的高阻值電阻和家庭電路的電壓，直接利用公式I=UR進行求解即可。
此題考查的是結合歐姆定律公式判斷用電器的連接方式，知道串聯電路和并聯電路的總阻值特點。

9.【答案】2：1 4：1

【解析】解：由實驗裝置圖知，R2與R3并聯后再與R1串聯，
由題知，R1=R2=R3，由并聯電路電壓特點和I=UR知，I2=I3，
由串并聯電路的電流特點知，I1=I2+I3=2I2，
所以通過R1、R2的電流之比I1：I2=2：1；
由焦耳定律可得，通電時間一定時，R1、R2產生的熱量之比：
Q1：Q2=I12R1t：I22R2t=I12：I22=4：1。
故答案為：2：1；4：1。
分析實驗裝置中三個電阻的連接方式，根據電路的電流特點和歐姆定律可得通過R1、R2的電流之比；由焦耳定律計算通電時間一定時，R1、R2產生的熱量之比。
本題考查串聯和并聯電路特點、歐姆定律以及焦耳定律公式的應用，屬于一道基礎題。

10.【答案】磁場? 沈括

【解析】解：
指南針是我國古代的四大發明之一，它是利用磁體受磁場作用指向南北；地理兩極和地磁兩極并不重合，最早記錄這一現象的人是沈括。
故答案為：磁場；沈括。
(1)指南針是由于受到地磁場的作用工作的；
(2)北宋學者沈括在《夢溪筆談》記載了指南針指向“常微信東，不全南也”，是第一位指出地磁偏角的科學家。
本題考查了學生對磁場、地磁場的認識，屬于基礎題目，難度不大，容易解答。

11.【答案】電磁感應? 發電機

【解析】解：由題意可知，超市的商品上貼有軟磁條，消費者如果不買單，直接走出超市軟磁條沒有消磁，檢測頭就會有電流產生，這是電磁感應現象；人們利用電磁感應現象制成了發電機。
故答案為：電磁感應；發電機。
防盜報警器上的檢測頭有電流產生，說明是閉合電路中的一部分導體在磁場中做切割磁感線運動而產生電流，是電磁感應現象；人們利用電磁感應現象制成了發電機，利用通電導體在磁場中受力的原理制成了電動機。
本題考查了電磁感應現象的應用，要求學生能通過題意找出防盜報警器的工作原理。

12.【答案】運動；右

【解析】解：
因?yàn)榉攀趾骳d桿保持不動，所以cd桿受力平衡，在豎直方向上cd受到的重力和摩擦力是一對平衡力，由摩擦力產生的條件可知，cd桿對金屬軌道有向右的壓力，由此可知cd受到磁場的作用力向右；
cd桿受到向右的磁場力，則一定有電流通過cd，而cd是靜止的且電路中無電源，所以ab應是運動的，即ab做切割磁感線運動而產生了感應電流。
故答案為：運動；右。
解答此題需掌握以下知識：
(1)靜止?fàn)顟B(tài)是平衡狀態，物體處于平衡狀態時，受力平衡，二力平衡的條件是：作用在同一物體上，大小相等，方向相反，作用在同一直線上；
兩物體間有壓力才能有摩擦力；
(2)閉合電路的部分導體在磁場中做切割磁感線運動時，電路中就會產生電流，該現象稱為電磁感應現象；
(3)兩個相互接觸的物體，若有一個相對運動的趨勢，就會在接觸面上產生一個阻礙物體相對運動的力，該力稱為摩擦力。
本題考查的知識點較多，考查了二力平衡的條件、摩擦力產生的條件、磁場對電流的作用，電磁感應現象等；綜合性較強，有一定難度。

13.【答案】B

【解析】解：
A、水燒開時壺嘴周圍冒“白氣”，這是溫度較高的水蒸氣遇冷液化形成的小水滴，故A錯誤；
B、炒菜時，若碘鹽和油同時加熱，固態的碘在高溫下極易變成碘蒸氣，即碘在高溫下很容易發生升華現象；故B正確；
C、水的沸點與氣壓有關，氣壓增大時，水的沸點升高，煮飯菜時高壓鍋的氣壓比普通鍋內的氣壓高，所以水沸騰時高壓鍋內的溫度高于普通鍋內的溫度，溫度越高，飯菜熟的越快，故C錯誤；
D、用保鮮袋裝蔬菜，減慢了蔬菜周圍的空氣流動；放入冰箱，降低了液體的溫度，所以減慢了蔬菜內水分的蒸發，故D錯誤。
故選：B。
(1)物質由氣態變?yōu)橐簯B(tài)叫做液化；
(2)物質由固態直接變?yōu)闅鈶B(tài)叫做升華；
(3)液體的沸點跟氣壓有關，氣壓增大，沸點升高；氣壓減小，沸點降低；
(4)影響液體蒸發快慢的因素有：液體的溫度、液體的表面積和液體表面上空氣流動的快慢。
本題考查了物態變化、沸點與氣壓的關系、影響蒸發快慢的因素，都是基礎知識，要熟記。

14.【答案】C

【解析】解：A、圖中的水蒸氣對軟木塞做功，水蒸氣的內能減小，故A錯誤。
B、圖中的能量轉化是內能轉化為機械能，與熱機的做功沖程能量轉化相同，故B錯誤。
C、圖中水蒸氣的內能轉化為軟木塞的機械能，故C正確。
D、圖中水蒸氣的內能轉化為軟木塞的機械能，故D錯誤。
故選：C。
(1)氣體膨脹對外做功，將內能轉化為機械能。
(2)內燃機的壓縮沖程中，將機械能轉化為內能。
能夠準確分析生活中能量轉化的實例，可解答此題。

15.【答案】D

【解析】解：
A、細繩懸掛的輕質泡沫塑料小球相互吸引，則兩小球可能帶有異種電荷，也可能是一個帶電，一個不帶電，故A錯誤。
B、絲綢摩擦過的玻璃棒會帶上正電荷，在這個過程中玻璃棒失去電子帶正電，絲綢得到電子而帶上負電，故B錯誤。
C、驗電器是利用同種電荷相互排斥原理制成的，故C錯誤。
D、摩擦后的氣球帶了電，能能夠吸引輕小物體，所以氣球能夠吸引細水流，故D正確。
故選：D。
同種電荷相互排斥，異種電荷相互吸引；帶電體可以吸引輕小物體；摩擦起電的實質是電子的轉移。
排斥的物體帶有同種電荷，吸引的可能帶有異種電荷，可能帶電體吸引不帶電體。

16.【答案】C

【解析】
【分析】
本題利用了對用電器短路時，用電器將不工作設計電路，注意不能出現對電源短路的情況，電阻是保護電阻，可使電路對電源不被短路。
由題意知，只有坐在座位上時，語音才可能提示：“請系好安全帶”，故S1可控制語音提示器，當開關S2閉合時，語音提示器不工作了，說明語音提示器被S2短路了。
【解答】
當乘客坐上去，滿足設置的壓力條件時，座椅下的開關S1閉合，若未系安全帶，即安全帶控制開關S2斷開，則語音提示：“請系好安全帶”；系上安全帶后，安全帶控制開關S2閉合，語音提示器不工作，則將語音提示器短路了，只有C正確。
故選C。??
17.【答案】D

【解析】解：A、因?yàn)殡娔鼙硎菧y(cè)量家庭電路消耗電能的儀表，所以為了測量用戶在一定時間內消耗的電能，應安裝在干路中，故A錯誤；
BCD、因?yàn)?600imp/(kW?h)表示電路中每消耗1kW?h的電能，電能表的指示燈閃爍1600次，
指示燈閃爍16次消耗的電能：W=16r1600r/(kW?h)=0.01kW?h，
t=6min=0.1h，
電視機的電功率：P=Wt=0.01kW?h0.1h=0.1kW=100W。
由P=UI可得，電視機中通過的電流
I=PU=100W220V≈0.45A，故BC錯誤，D正確。
故選：D。
(1)根據電能表的用途進行分析，即電能表是測量用戶在一定時間內消耗電能的多少，應接在干路中；
(2)1600imp/(kW?h)表示電路中每消耗1kW?h的電能，電能表指示燈閃爍1600次，據此求出閃爍16次消耗的電能，利用P=Wt求出電視機的電功率；
由P=UI公式變形可求得電視機中通過的電流。
本題考查了電能的求法以及電功率的計算，關鍵是電能表的參數的理解。

18.【答案】D

【解析】解：
A.磁場是磁體周圍存在的一種特殊的物質，它是看不見的，但它是真實的客觀存在，磁感線是為了形象直觀地描述磁場而畫出來的，它可以看得見，但不是真實的存在，故A錯誤；
B.磁場對放入其中的磁體有磁力的作用，故B錯誤；
C.直流電動機屬于用電器，是把電能轉化為機械能的裝置，故C錯誤；
D.根據磁場方向的規定可知，磁場中某點，小磁針靜止時北極所指的方向?yàn)樵擖c(diǎn)的磁場方向，故D正確。
故選：D。
(1)磁體周圍存在磁場，為了描述磁場的分布引入磁感線；
(2)磁體在磁場中會受到力的作用；
(3)電動機是把電能轉化為機械能的裝置；
(4)磁場方向的規定：磁場中某點，小磁針靜止時北極所指的方向?yàn)樵擖c(diǎn)的磁場方向。
本題考查了學生對磁場、磁場的作用、電動機能量的轉化的理解與掌握，是一道磁學基礎知識的綜合題，需要掌握。

19.【答案】B

【解析】解：
當S閉合后，當滑片P由a端向b端滑動過程中，滑動變阻器的阻值變大，由歐姆定律可知，此時通過電流表的電流和螺線管的電流都會變小，所以電流表示數變小，通電螺線管的磁性減弱；
根據安培定則可知，電磁鐵的上端是S極，因?yàn)闂l形磁鐵的下端是S極，同名磁極相互排斥，所以當電流變小后，通電螺線管的磁性變?nèi)?，排斥力?huì)變小，則彈簧的長度變長，故B正確．
故選B.
先分析當滑片P由a端向b端滑動過程中，通過螺線管中的電流如何變化，知道了電流變化就知道了磁性是變強了還是變?nèi)趿耍缓蟾鶕?jù)電流方向，用右手螺旋定則判斷出螺線管上端的極性，最后根據磁極間的相互作用規律判斷彈簧是變長了還是變短了．
本題綜合性較強，考查了滑動變阻器的使用、影響通電螺線管磁性強弱的因素、磁極間的相互作用以及通電螺線管的極性和電流方向的判斷．看似不相關的知識，該題卻很好的將它們?nèi)岷系揭坏李}中，是一道好題．

20.【答案】C

【解析】解：A、內能與質量、溫度、狀態有關，僅溫度一個因素不能決定內能的多少，故A錯誤；
B、對物體做功，如果是改變其形狀、位置、高度等，則內能不會增加，故B錯誤；
C、晶體在熔化過程中，繼續吸熱，溫度不變，內能增加，故C正確；
D、由可知，燃燒時放出的熱量與燃料的熱值和質量有關，故D錯誤。
故選：C。
(1)一切物體都具有內能，內能的大小跟質量、溫度、狀態有關；
(2)改變物體內能的兩種方式：做功和熱傳遞；
(3)物體的內能發生變化，可能表現在物體的溫度變化，也可能是狀態的變化；
(4)1kg某種燃料完全燃燒放出的熱量叫這種燃料的熱值，由分析判斷。
本題主要考查學生對溫度、內能、熱量的關系的了解和掌握、熱值、以及晶體的熔化過程，難度不大。

21.【答案】BC

【解析】解：
A、由圖知，同時閉合兩個開關，兩燈并聯，根據并聯電路的電壓規律，兩燈的電壓相同，但兩燈的規格不一定相同(電阻不一定相同)，由歐姆定律I=UR可知，通過兩只燈泡的電流不一定相同，故A錯誤；
B、若先閉合S1，為L(zhǎng)1的簡單電路，電壓表測電源電壓，電流表測L1的電流；再閉合S2，兩燈并聯，電壓表測電源電壓，則電壓表示數不變；而此時電流表測干路電流，根據并聯電路的電流規律，電流表的示數變大，故B正確；
C、若燈L1被短路，閉合S1、S2后，則燈L2也會短路，此時兩燈都不亮，故C正確；
D、若電壓表和電流表的位置對調，電壓表串聯在電路中，電流表與L1并聯，因電壓表的內阻很大，電路的電流很小，所以兩表都不會被燒壞，故D錯誤。
故選：BC。
(1)同時閉合兩個開關，兩燈并聯，兩燈的規格不一定相同(電阻不一定相同)，由歐姆定律判斷通過兩只燈泡電流的大小關系；
(2)若先閉合S1，為L(zhǎng)1的簡單電路，電壓表測電源電壓，電流表測L1的電流；再閉合S2，兩燈并聯，電壓表測電源電壓，電壓表示數不變，而電流表測干路電流，根據并聯電路電流特點分析電流表的示數變化；
(3)兩燈并聯時，若燈L1短路，則燈L2也會短路；
(4)若電壓表和電流表的位置對調，電壓表串聯在電路中，電流表與L1并聯，根據電壓表的內阻很大和歐姆定律進行分析。
本題主要考查了并聯電路的特點和對短路現象的理解，關鍵是電路結構的分析。

22.【答案】AD

【解析】解：由圖可知，質量表串聯在電路中，所以質量表應為電流表改裝而成，故A正確；
空盤時，滑片P位于R的最上端且經過R0的電流為0.3A，此時電路中只有R0，則R0兩端的最大電壓等于電源電壓3V，
結合歐姆定律可得R0的阻值：
R0=UI=3V0.3A=10Ω；
稱量最大值時，滑片P位于R的最下端，R0與R串聯，最大總電阻，
所以，閉合開關后，電路中總電阻的范圍是10Ω～50Ω，故B錯誤；
稱量最大值時，電路中的電流；
此時R0的兩端電壓是U0=IR0=0.06A×10Ω=0.6V，所以，閉合開關后，R0兩端電壓范圍是0.6V～3V，故C錯誤；
稱量最大值時，電路消耗的總功率：P=UI=3V×0.06A=0.18W，故D正確。
故選：AD。
(1)根據電表的正確使用：電流表與被測電路元件串聯、電壓表與被測電路元件并聯，判斷質量表的類型；
(2)空盤時，電路為R0的簡單電路，根據歐姆定律求出R0的阻值，進而求出電路中總電阻的范圍；
(3)稱量最大質量時，電阻R0與R的最大阻值串聯，根據歐姆定律算出電流，根據U=IR算出電阻兩端的電壓，進而判斷出R0兩端電壓范圍；
(4)根據P=UI求出電路消耗的總功率。
本題考查了電表的正確使用和電路中定值電阻的作用以及串聯電路的特點、歐姆定律、電功率公式的應用，關鍵是正確分析電路狀態。

23.【答案】解：(1)燈泡接法：火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故。既能控制燈泡，又能更安全。
(2)三孔插座的接法：上孔接地線；左孔接零線；右孔接火線，如圖：


【解析】(1)燈泡的接法：火線進入開關，再進入燈泡頂端的金屬點；零線直接接入燈泡的螺旋套。
(2)三孔插座的接法：上孔接地線；左孔接零線；右孔接火線。
掌握家庭電路的燈泡、開關、三孔插座、兩孔插座、保險絲的接法，同時考慮使用性和安全性。

24.【答案】解：(1)因?yàn)樾〈裴楴極指右，所以通電螺線管的左端為S極，右端為N極。根據右手定則，伸出右手，讓右手的大拇指指示螺線管的N極(螺線管的右端)，四指彎曲所指的方向?yàn)殡娏鞯姆较颉Ｋ?，電流由最左端的?dǎo)線流入，通電螺線管左端的導線接入電源的正極。
(2)滑動變阻器的滑片向A 端移動后，通電螺線管的磁性減弱，說明滑動變阻器的滑片向A 端移動后，電路中的電流變小，被接入電路的電阻變大，所以下面的接線柱應該選擇B點。
故答案為：


【解析】(1)根據小磁針的指向判斷通電螺線管的磁極，根據右手定則判斷電流的方向。
(2)通電螺線管磁性的強弱與電流的大小有關，電流越大產生的磁性越強。
(3)滑動變阻器的接法是“一上一下”，滑片離下端接入的接線柱越遠時，接入電路中的電阻越大。
本題既考查了通電螺線管磁極及磁性強弱的判斷又考查了滑動變阻器的接法，一環扣一環也是易錯題，要求學生步步仔細才行。

25.【答案】A 68 不變? 小志的水量較多? 石棉網的溫度高于水的沸點，水可以繼續吸熱? 溫度低于沸點

【解析】解：(1)水沸騰之前，水下層的溫度高于上層的水溫，氣泡上升過程中，氣泡中的水蒸氣遇冷液化成水，氣泡變?。凰序v時，整個容器中水溫相同，水內部不停的汽化，產生大量的水蒸氣進入氣泡，氣泡變大，故水沸騰時氣泡上升的情況是圖A；如圖甲所示，溫度計的分度值是1℃，其溫度是98℃；
(2)水沸騰時持續吸熱，溫度不變；由題圖可知，在水的初溫相同，而且加熱條件相同的情況下，小志的升溫較慢，其原因是水的質量多于小麗的緣故，即實驗中他們所用水的質量不同，且小志的水量較多；
(3)撤掉酒精燈后石棉網仍有余熱，并且溫度高于水的沸點，燒杯內水仍可以繼續吸收熱量而沸騰，即不會立即停止沸騰；
(4)在煮餃子時加入一些冷水，則水的溫度低于水的沸點，水會停止沸騰。
故答案為：(1)A；68；(2)不變；小志的水量較多；(3)石棉網的溫度高于水的沸點，水可以繼續吸熱；(4)溫度低于沸點。
(1)沸騰前，上層的水溫度較低，上升的氣泡遇低溫液化，氣泡減小；沸騰時，由于此時整個容器內的水溫相同，氣泡不斷升高，深度不斷減小，水壓不斷減小，氣泡逐漸變大；溫度計讀數時看清量程和分度值；
(2)①液體壓強隨氣壓的升高而升高；②水沸騰時吸熱溫度不變；③觀察圖像，沸點相同，初始溫度相同，到達沸點時所用時間不同，水量越多所用時間越多；
(3)(4)沸騰的條件：達到沸點，繼續吸熱。
本題考查探究水沸騰的實驗，關鍵是將實驗操作要求及結論掌握清楚，仔細分析即可。

26.【答案】N 小燈泡斷路? 1.14不需要? 燈在額定電壓下的功率為額定功率，不同電壓下燈泡的功率不同

【解析】解：(1)待測小燈泡額定電壓為3.8V，電阻約為12Ω，由歐姆定律，燈的額定電流約為：I=UR=3.8V12Ω≈0.32A，根據串聯電路電壓的規律和歐姆定律，當燈正常發光時，變阻器連入電路中的電阻：，故應選用的滑動變阻器是N；
(2)滑動變阻器一上一下的串聯在電路中，因?yàn)樾襞莸念~定電壓為3.8V，所以電壓表的量程為0?15V，且電壓表應與燈泡并聯；
如圖所示：

(3)經分析，無論怎樣移動滑動變阻器的滑片，小燈泡始終不發光且電壓表的示數都接近電源電壓，則電路的故障是與燈泡并聯的電路斷路了；
(4)根據制出了小燈泡的電流隨電壓變化的圖像知，燈的額定電壓下的電流為0.3A，則該小燈泡的額定功率為：P=ULIL=3.8V×0.3A=1.14W；
(5)根據串聯電路的規律，當變阻器的電壓為：6V?3.8V=2.2V時，燈正常發光，故可將電壓表使用小量程與變阻器并聯，移動變阻器的滑片，當電壓表示數為2.2V時，記下電流表的示數，如圖所示：

(6)測量小燈泡的電功率不需要多次測量求平均值，因?yàn)闊粼陬~定電壓下的功率為額定功率，不同電壓下燈泡的功率不同，取平均值沒有意義。
故答案為：(1)N；(2)見上圖；(3)小燈泡斷路；(4)1.14；(5)見上圖；(6)不需要；燈在額定電壓下的功率為額定功率，不同電壓下燈泡的功率不同。
(1)根據燈泡規格，由歐姆定律求燈的額定電流；根據串聯電路的規律及歐姆定律求燈正常發光時，變阻器連入電路中的電阻，確定選用的滑動變阻器；
(2)實驗中，滑動變阻器一上一下的串聯在電路中；根據小燈泡的額定電壓確定電壓表的量程，電壓表應與燈泡并聯；
(3)燈不亮，說明電路可能斷路；電壓表示數接近電源電壓，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的支路斷路了；
(4)由繪制出了小燈泡的電流隨電壓變化的圖像找出燈的額定電壓下的電流，根據P=UI求該小燈泡的額定功率；
(5)根據串聯電路電壓的規律，求燈正常發光時變阻器的電壓，設計電路圖；
(6)燈在額定電壓下的功率為額定功率，不同電壓下的功率不同，據此分析。
本題測量小燈泡的額定功率，考查歐姆定律的應用、電路的連接、故障分析、額定功率的計算及實驗方案的設計。

27.【答案】顯示磁場的方向? 條形磁鐵? 電流? 電流? 磁性大小與線圈匝數

【解析】解：(1)將小磁針?lè)旁谕娐菥€管外部，小磁針靜止時N極的指向就是該點處磁場的方向；
(2)通電螺線管外部的磁場和條形磁體外部的磁場一樣。通電螺線管的兩端相當于條形磁體的兩個極；因此由以上實驗探究的結果是：通電螺線管外部磁場與條形磁體相似；
(3)改變螺線管中的電流方向，發現小磁針指向轉動180°，南北所指方向發生了改變，可知通電螺線管外部磁場方向與螺線管中的電流方向有關。
(4)實驗中，他將開關S從a換到b上時，連入電路的線圈匝數發生了變化，為了保證電流不變，應調節變阻器的滑片P，控制兩次實驗的電流大小不變，再次觀察電流表示數及吸引的回形針數目，這樣才能探究出通電螺線管磁場強弱與線圈匝數的關系。
故答案為：(1)顯示磁場的方向；(2)條形磁鐵；(3)電流；(4)電流；磁性大小與線圈匝數。
(1)小磁針靜止時N極的指向就是該點處磁場的方向；
(2)通電螺線管的磁場分布與條形磁體相似；
(3)根據改變螺線管中的電流方向，發現小磁針轉動，南北所指方向發生了改變可得出結論；
(4)影響螺線管磁性強弱的因素有電流的大小和線圈匝數的多少，在實驗中，應注意控制變量法的運用。
本題考查了螺線管磁場的特點、磁極方向的判斷等，注意通電螺線管的磁極極性與電流的方向和線圈的繞法有關。

28.【答案】熱效應? b

【解析】解：
(1)電熱水器工作時將電能轉化為內能，是利用電流的熱效應工作的；
由電路圖可知，開關S跳至b觸點位置時，兩電阻串聯，電路中電阻較大；電源電壓U一定，由P=U2R可知，此時電路消耗的電功率較小，電熱水器處于保溫狀態；
開關S跳至a觸點位置時，只有電阻R1接入電路，此時電路中電阻較小，電路消耗的電功率較大，此時電熱水器處于加熱狀態；
(2)已知電熱水器的容積：V=30L=30dm3=0.03m3，
由ρ=mV可知，水的質量：
，
水吸收的熱量：
；
(3)由P=Wt可得，加熱狀態下，熱水器正常工作35min需消耗電能：
；
加熱效率：
。
答：(1)熱效應；b；
(2)在電熱水器的水箱中裝滿初溫為25℃的水，加熱使溫度升高到55℃，水需要吸收的熱量為3.78×106J；
(3)消耗4.2×106J的電能，加熱效率是90%。
(1)電流流過導體時導體發熱，這種現象是電流的熱效應；
分析開關接a和b的電路組成及電阻的大小關系，根據P=U2R分析哪種情況電功率大，電功率大的為加熱狀態，電功率小的為保溫狀態；
(2)已知電熱水器的容積，利用密度公式可求得水的質量；根據可求得水需要吸收多少熱量；
(3)根據W=Pt求得需消耗多少電能，利用可求得加熱效率。
本題考查學生對吸熱公式、電功率公式以及效率公式的應用，對學生來說有一定難度。

29.【答案】5 5 20

【解析】解：(1)當“控制電路”中的電流小于20mA時，控制電路L斷開，則工作電路由R1和R2串聯組成；
由歐姆定律得：；
則R1兩端的電壓為：U1=IR1=1A×5Ω=5V；
R1消耗的電功率為：P1=I2R1=(1A)2×5Ω=5W。
故答案為：5；5。
(2)當“控制電路”中的電流等于30mA時，控制電路L閉合，則工作電路R2短路，故工作電路只有R1；
故R1兩端電壓等于電源電壓，即UR1=U2=20V。
故答案為：20。
(3)由題意可知，要使磁控開關的磁性彈片相互吸合，則控制電路的電流要大于或等于20mA。
由歐姆定律，，
可知控制電路的總電阻要小于或等于150Ω。
此時光敏電阻
由圖可知，對應的光照強度為2cd。
因此，當光照強度大于或等于2cd時，磁控開關的磁性彈片相互吸合。
故答案為：當光照強度≥2cd時，磁控開關的磁性彈片相互吸合。
(1)當“控制電路”中的電流小于20mA時，控制電路L斷開，則工作電路由R1和R2串聯組成；再根據歐姆定律求得電路中的總電流，再根據歐姆定律即可求得R1兩端的電壓；最后根據P=I2R即可求得R1消耗的電功率。
(2)當“控制電路”中的電流等于30mA時，控制電路L閉合，則工作電路R2短路，故工作電路只有R1；則根據電源電壓的大小即可求得R1兩端電壓的大小。
(3)根據電路的電流要大于或等于20mA時，磁控開關的磁性彈片相互吸合；據此根據歐姆定律即可求得總電阻的大?。辉俑鶕?jù)線圈的阻值和R0的阻值即可求得光敏電阻的阻值；最后根據圖象即可求得照射在光敏電阻上的光強的范圍。
本題綜合考查了學生對歐姆定律公式和電功率公式的理解和運用，以及對串聯電路電流、電阻、電壓規律的考查?？疾榈膬?nèi)容都是電學部分的基礎和重點內容，一定要掌握。
