2020-2021學年河南省洛陽市伊川縣九年級（上）期末物理試卷

這是一份2020-2021學年河南省洛陽市伊川縣九年級（上）期末物理試卷，共19頁。試卷主要包含了5V，則電源電壓為，【答案】增大? 增大，【答案】焦耳? I2Rt，【答案】8800 1500 慢，【答案】用電器? 并，【答案】過大? 大，【答案】C，【答案】B等內容，歡迎下載使用。

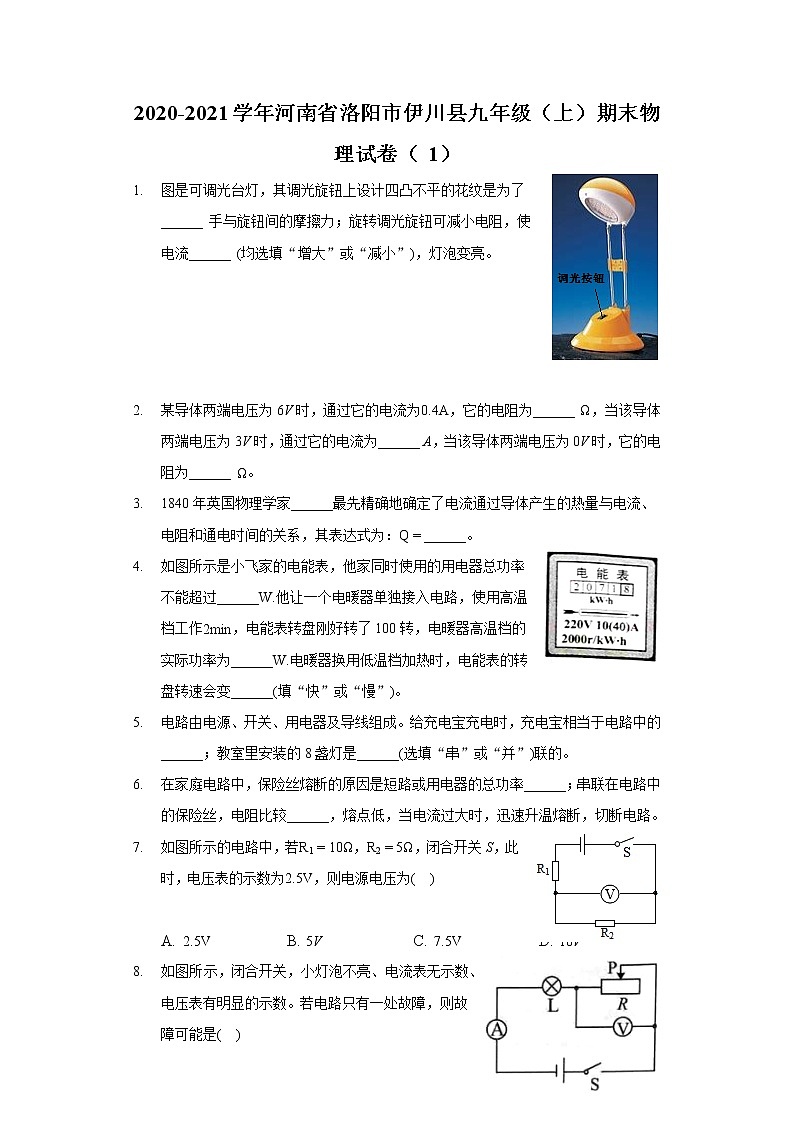

 2020-2021學年河南省洛陽市伊川縣九年級（上）期末物理試卷（ 1）圖是可調光臺燈，其調光旋鈕上設計四凸不平的花紋是為了______ 手與旋鈕間的摩擦力；旋轉調光旋鈕可減小電阻，使電流______ 均選填“增大”或“減小”，燈泡變亮。



  某導體兩端電壓為6V時，通過它的電流為，它的電阻為______ ，當該導體兩端電壓為3V時，通過它的電流為______ A，當該導體兩端電壓為0V時，它的電阻為______ 。1840年英國物理學家______最先精確地確定了電流通過導體產生的熱量與電流、電阻和通電時間的關系，其表達式為：______。如圖所示是小飛家的電能表，他家同時使用的用電器總功率不能超過______他讓一個電暖器單獨接入電路，使用高溫檔工作，電能表轉盤剛好轉了100轉，電暖器高溫檔的實際功率為______電暖器換用低溫檔加熱時，電能表的轉盤轉速會變______填“快”或“慢”。電路由電源、開關、用電器及導線組成。給充電寶充電時，充電寶相當于電路中的______；教室里安裝的8盞燈是______選填“串”或“并”聯的。在家庭電路中，保險絲熔斷的原因是短路或用電器的總功率______；串聯在電路中的保險絲，電阻比較______，熔點低，當電流過大時，迅速升溫熔斷，切斷電路。如圖所示的電路中，若，，閉合開關S，此時，電壓表的示數為，則電源電壓為
 A.  B. 5V C.  D. 10V如圖所示，閉合開關，小燈泡不亮、電流表無示數、電壓表有明顯的示數。若電路只有一處故障，則故障可能是

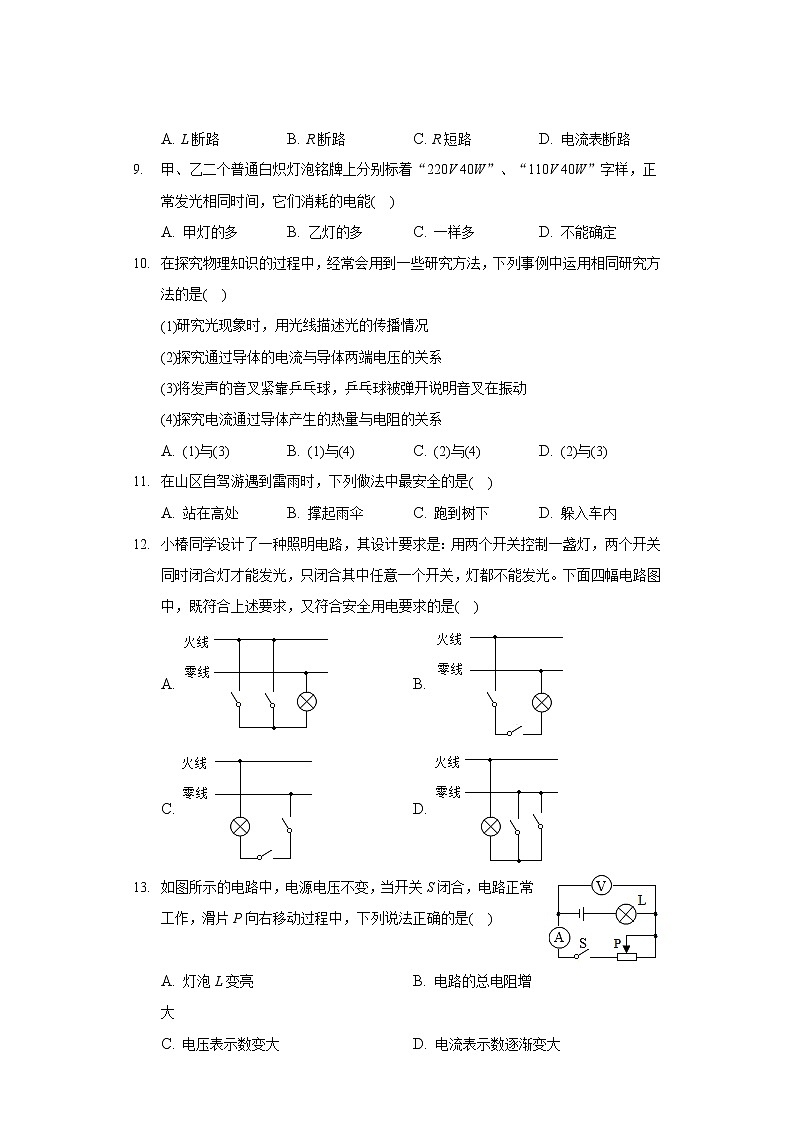

 A. L斷路 B. R斷路 C. R短路 D. 電流表斷路甲、乙二個普通白熾燈泡銘牌上分別標著“220V 40W”、“110V 40W”字樣，正常發光相同時間，它們消耗的電能A. 甲燈的多 B. 乙燈的多 C. 一樣多 D. 不能確定在探究物理知識的過程中，經常會用到一些研究方法，下列事例中運用相同研究方法的是
研究光現象時，用光線描述光的傳播情況
探究通過導體的電流與導體兩端電壓的關系
將發聲的音叉緊靠乒乓球，乒乓球被彈開說明音叉在振動
探究電流通過導體產生的熱量與電阻的關系A. 與 B. 與 C. 與 D. 與在山區自駕游遇到雷雨時，下列做法中最安全的是A. 站在高處 B. 撐起雨傘 C. 跑到樹下 D. 躲入車內小椿同學設計了一種照明電路，其設計要求是：用兩個開關控制一盞燈，兩個開關同時閉合燈才能發光，只閉合其中任意一個開關，燈都不能發光。下面四幅電路圖中，既符合上述要求，又符合安全用電要求的是A.  B.
C.  D. 如圖所示的電路中，電源電壓不變，當開關S閉合，電路正常工作，滑片P向右移動過程中，下列說法正確的是
 A. 燈泡L變亮 B. 電路的總電阻增大

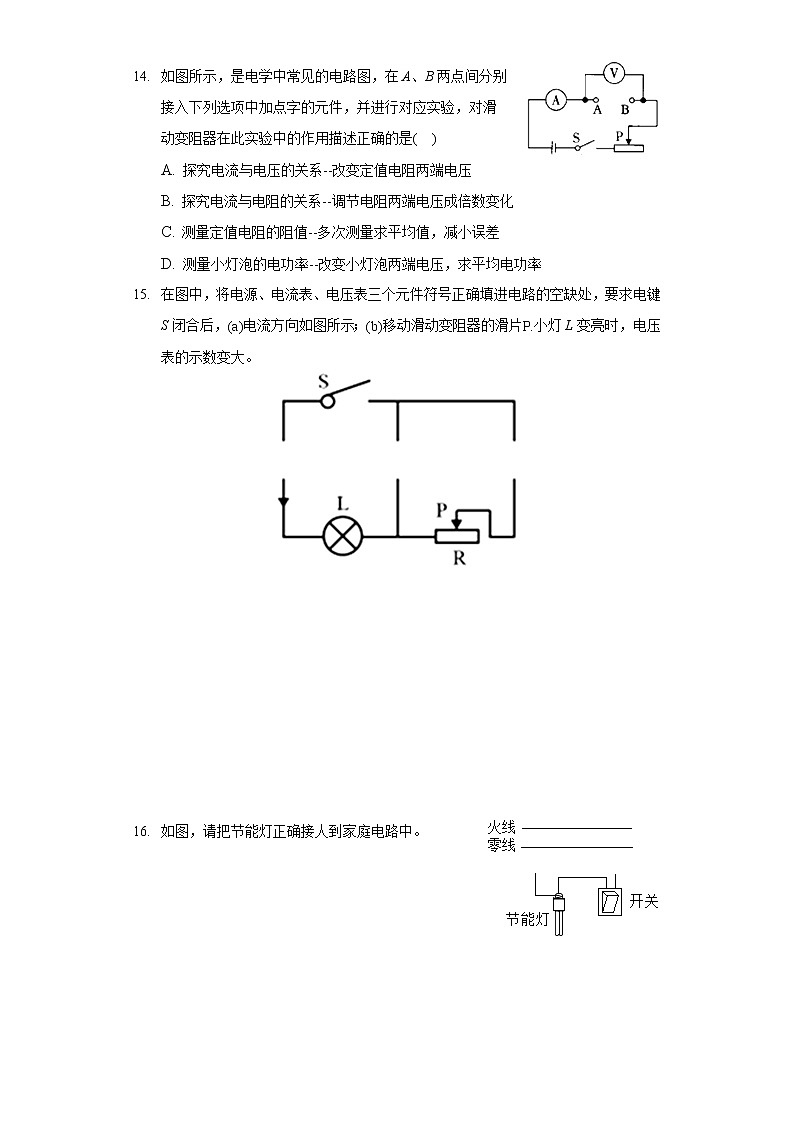

C. 電壓表示數變大 D. 電流表示數逐漸變大如圖所示，是電學中常見的電路圖，在A、B兩點間分別接入下列選項中加點字的元件，并進行對應實驗，對滑動變阻器在此實驗中的作用描述正確的是A. 探究電流與電壓的關系--改變定值電阻兩端電壓
B. 探究電流與電阻的關系--調節電阻兩端電壓成倍數變化
C. 測量定值電阻的阻值--多次測量求平均值，減小誤差
D. 測量小燈泡的電功率--改變小燈泡兩端電壓，求平均電功率在圖中，將電源、電流表、電壓表三個元件符號正確填進電路的空缺處，要求電鍵S閉合后，電流方向如圖所示；移動滑動變阻器的滑片小燈L變亮時，電壓表的示數變大。







 如圖，請把節能燈正確接人到家庭電路中。










 如圖是探究電流通過導體時產生熱量的多少跟什么因素有關的實驗裝置。甲、乙是完全相同的密閉容器，里面密封著等量的空氣，U形管中液面高度的變化反映密閉空氣溫度的變化，閉合開關前，A、B兩U形管內液面相平。
實驗中，乙容器外部的電阻的作用是為了使左右容器內導體的______ 不相等；
通過對比觀察，______ 選填“甲”或“乙”容器中導體的電阻產生的熱量較多。由此可知，在電阻和通電時間相同時，電流越______ 導體產生的熱量越多。利用如圖所示的器材探究：流經小燈泡的電流I與小燈泡兩端電壓U之間對應關系規律小燈泡的額定電壓為，阻值在至之間。

將該實物圖對應的電路圖畫在虛線框內；
實驗中記錄了流過該小燈泡的電流與燈泡兩端電壓包括略高于額定電壓對應數據見表實驗次數12345請在給定的坐標系中描畫出該5組數據對應的坐標點并根據這些點的分布特點畫出這個小燈泡的圖線。形成這種圖線特征的原因是______ 。小明用圖中所示的器材測量小燈泡的電功率。待測小燈泡的額定電壓為，額定功率估計在左右。

請畫出導線，完成電路連接。
小明剛連好最后一根導線，小燈泡就發出了明亮的光，他在連接電路中出現的錯誤是：
①______；
②______。
小明改正錯誤后，閉合開關，移動滑動變阻器的滑片，觀察小燈泡的發光情況，將測量數據和實驗現象記錄在下表中。實驗要求小燈泡的發光情況電壓表示數電流表示數小燈泡的實際功率明亮 較暗2 微弱1 ①小燈泡的額定功率是______W。
②實驗結果表明：______越小，小燈泡的實際功率越小，小燈泡越暗。
③分析數據發現小燈泡的電阻是變化的，原因是______。
小明和同學交流時發現，他在實驗設計中存在不完善的地方是______，修改實驗方案后，接下來的操作是把滑動變阻器的滑片向______填“A”或“B”端調節，記錄電壓表和電流表的示數，并觀察小燈泡的發光情況。小明根據如圖甲所示的電路組裝成調光燈，并進行測試。電源電壓保持不變，小燈泡的額定電壓是6V，小燈泡的圖像如圖乙所示。求：

小燈泡正常發光時的電阻。
小燈泡正常發光消耗的電能。
若電源電壓為12V，如果把燈光調暗，使小燈泡兩端電壓為3V，小燈泡的實際功率占電路總功率的百分比是多少？






 現在很多家庭和辦公室采用新型管線飲水機，這種飲水機沒有水倉，打開出水開關立即給水加熱，出水口隨即流出熱水，停止出水時，加熱就會停止。如圖甲是某品牌新型管線飲水機，其額定電壓220V，額定功率為市面上還有另一種傳統管線飲水機，如圖乙，它有水倉，把水倉內的水加熱到設定溫度后供人飲用，若無人飲用時，水倉的水溫降到一定程度后重新加熱，功率為800W左右。
甲飲水機正常工作時電流有多大結果保留一位小數？假如產生的熱量全部被水吸收，設流入水溫為，流出水溫為，它每分鐘流出多少千克熱水？
小明家準備購置飲水機時，媽媽認為甲飲水機功率太大，浪費電，而且可能導致空氣開關經常跳閘。請你判斷哪一種飲水機更浪費電，并簡要說明理由。你怎么解決甲飲水機導致空氣開關跳閘的問題？








答案和解析1.【答案】增大  增大
 【解析】解：調光旋鈕上設計凹凸不平的花紋是為了在壓力一定時，增大接觸面的粗糙程度，從而增大手與旋鈕間的摩擦力；
旋轉調光旋鈕可減小電阻，由歐姆定律可知，在電壓一定時，電阻減小，可使電流增大，燈泡變亮。
故答案為：增大；增大。
增大摩擦力的方法：在接觸面粗糙程度一定時，通過增大壓力來增大摩擦力；在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力；
根據歐姆定律可知，在電壓一定時，電阻越小，電流越大。
本題圍繞臺燈這一普通用電器，考查了增大摩擦力的方法，歐姆定律的應用，體現了物理與生活的聯系，難度不大。
 2.【答案】
 【解析】解：由可得導體的電阻：
；
因為電阻是導體本身的一種性質，與兩端的電壓和通過的電流無關，
所以導體兩端的電壓變?yōu)?/span>3V時，電阻不變，仍為，
則通過導體的電流：
，
當該導體兩端電壓為0V時，導體中的電流為0，但電阻不變，仍為。
故答案為：15；；15。
已知導體兩端的電壓和通過的電流，利用歐姆定律求出導體的電阻；
電阻是導體本身的一種性質，與兩端的電壓和通過的電流無關，當所加的電壓變化時導體的電阻不變，再利用歐姆定律求通過導體中的電流；當加在導體兩端的電壓為0時，通過的電流為0，但電阻不變。
本題考查了歐姆定律的運用，要知道影響電阻大小的因素是導體的材料、長度、橫截面積和溫度，但與導體兩端的電壓和通過的電流無關。
 3.【答案】焦耳
 【解析】解：英國物理學家焦耳做了大量實驗，于1840年最先精確地確定了電流產生的熱量跟電流、電阻和通電時間的關系；
焦耳定律的內容為：電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比，即；
故答案為：焦耳；。
在大量實驗的基礎上，英國物理學家焦耳找出了電流產生的熱量與電流、電阻、通電時間間的關系，即發現了焦耳定律。
本題考查了學生對物理學史的掌握和運用，平時多了解物理學史，了解科學家的貢獻，有利于解答此類題。
 4.【答案】8800 1500 慢
 【解析】解：
由圖知，電能表的工作電壓是220V，電能表平時工作允許通過的最大電流為40A，
他家同時使用的用電器最大總功率：
；
“”表示每消耗的電能，電能表的轉盤轉2000r，
電能表的轉盤轉100r，電暖器高溫檔工作消耗的電能：
，
電暖器高溫檔的電功率：
；
電暖器換用低溫檔加熱時，電功率小，電能表的轉盤轉速會變慢。
故答案為：8800；1500；慢。
知道電能表的工作電壓和電能表平時工作允許通過的最大電流，利用求他家同時使用的用電器最大總功率；
電能表上標有“”，表示每消耗的電能，電能表的轉盤轉2000r，據此求電能表轉盤轉100r消耗的電能，再利用求電暖器高溫檔的實際功率；
電功率是表示電流做功快慢的物理量，電功率大表示電流做功快，電能表的轉盤轉動的快。
本題考查了消耗電能、電功率的計算，明確電能表相關參數的意義是關鍵。
 5.【答案】用電器  并
 【解析】解：給充電寶充電時，充電寶消耗電能，相當于電路中的用電器；
教室里安裝的8盞燈在工作時互不影響，所以它們的連接方式是并聯。
故答案為：用電器；并。
電路是由提供電能的電源、消耗電能的用電器、控制電路通斷的開關和輸送電能的導線四部分組成；
串聯電路中電流只有一條路徑，各用電器不能獨立工作，會相互影響；并聯電路中電流有兩條或兩條以上路徑，各用電器可以獨立工作，且互不影響。
本題考查了電路的組成和家庭電路中各用電器連接方式，是一道基礎題。
 6.【答案】過大  大
 【解析】解：
在家庭電路中，因電流過大導致保險絲熔斷或?qū)е驴諝忾_關“跳閘”的原因有：①電路中發生短路故障；②用電器的總功率過大；
保險絲是用電阻較大、熔點較低的鉛銻合金制成的，這樣做是為了在電路中電流過大時，保險絲能產生較多的熱量，使保險絲迅速熔斷，從而起到保護電路的作用。
故答案為：過大；大。
家庭電路電流過大的原因有兩個；發生短路和用電器的總功率過大；
保險絲通常安裝在火線上，它是由電阻率大、熔點低的鉛銻合金制成的，當電路中有過大電流通過時，保險絲發熱自動熔斷，切斷電路，從而起到保護電路的作用。
本題考查了家庭電路中電流過大的原因以及對保險絲材料的了解，本題相對比較簡單，屬于基礎題。
 7.【答案】C
 【解析】解：由圖知，兩電阻串聯，電壓表測量兩端的電壓，
電路的電流為：
，
電源電壓為：
，故C正確。
故選：C。
由圖知，兩電阻串聯，電壓表測量兩端的電壓，根據算出電路的電流；由算出電源電壓。
本題考查了歐姆定律的應用，是一道基礎計算題。
 8.【答案】B
 【解析】：根據電路圖可知，R與L串聯，電壓表測量R兩端電壓，電流表測量電路中的電流；
當閉合開關后，燈泡不亮，并且電流表無示數，說明電路發生了斷路，而電壓表有示數，說明電壓表能與電源相通，故R斷路。
故選：B。
閉合開關后，發現小燈泡不亮，電流表無示數，電壓表有示數，說明電路出現斷路，并且電壓表能與電源相通，據此分析故障所在。
用電壓表判斷故障時，若電壓表有讀數，可能是所并聯的地方開路或其他地方短路了，若電壓表沒有讀數，則可能是所并聯的地方短路或其他地方開路了。
 9.【答案】C
 【解析】解：用電器在正常工作時的實際功率等于用電器的額定功率，
由燈泡的銘牌可知，兩個白熾燈的額定功率相等，
則它們正常發光時的實際功率P相等，
由可知，在相等時間t內它們消耗的電能相等。
故選：C。
用電器在正常工作時的實際功率等于額定功率，已知額定功率與時間，由可以比較用電器消耗的電能。
本題考查了電能的計算，關鍵是知道用電器在正常工作時的實際功率等于額定功率。
 10.【答案】C
 【解析】解：研究光現象時，用光線描述光的傳播情況，實際上光線并不存在，采用的是模型法；
通過導體的電流與電壓和電阻都有關系。探究通過導體的電流與導體兩端電壓的關系，采用的是控制變量法；
發聲體在振動，有時候不容易觀察。將發聲的音叉緊靠乒乓球，乒乓球被彈開說明音叉在振動，采用的是轉換法；
電流產生的熱量與多個因素有關。探究電流通過導體產生的熱量與電阻的關系，采用的是控制變量法。
所以，研究方法相同的是和。
故選：C。
對基本的物理研究方法熟悉其本質特征，然后進行判斷。
①通過模型來揭示原型的形態、特征和本質的方法稱為模型法；
②控制變量法：在研究物理問題時，某一物理量往往受幾個不同物理量的影響，為了確定各個不同物理量之間的關系，就需要控制某些量，使其固定不變，改變某一個量，看所研究的物理量與該物理量之間的關系。
③物理學中對于一些看不見摸不著的現象或不易直接測量的物理量，通常用一些非常直觀的現象去認識或用易測量的物理量間接測量，這種研究問題的方法叫轉換法。
解決此類問題的關鍵是熟悉基本的物理研究方法，在實際問題中能夠識別和應用。
 11.【答案】D
 【解析】解：
A、雷電容易擊中地面上尖端突起的物體，這時會有強大的電流，因此在山區自駕游遇到雷雨時，不能站在高處，故A錯誤；
B、金屬骨架的雨傘有尖端，為了防止尖端放電，不能撐著金屬骨架的雨傘在雨中行走，故B錯誤；
C、由于潮濕的大樹是導電的，為了防止尖端放電，不能躲在大樹底下避雨，故C錯誤；
D、在山區旅游遇到雷雨時，躲入車廂最安全，金屬制作的車廂能避雷，但由于車廂是導體，進入車廂后不要接觸車廂金屬部分，故D正確。
故選：D。
在打雷下雨時，嚴禁在山頂或者高丘地帶停留，更要切忌繼續蹬往高處觀賞雨景，不能在大樹下、電線桿附近躲避，也不要行走或站立在空曠的田野里，應盡快躲在低洼處，或盡可能找房層或干燥的洞穴躲避。
本題考查的是日常生活中的一些預防雷擊的常識，難度不大。
 12.【答案】B
 【解析】解：分析電路可知，若兩開關并聯，則只要閉合一個開關，燈即發光；若兩開關串聯，則只有兩開關都閉合時電路才能接通；為保證安全開關應接在火線上。符合條件的為B。
故選：B。
為保證安全電路設計時要求開關應接在火線上；分析電路可知哪一種設計可以滿足只有兩開關同時閉合燈才發光。
通過解答本題要掌握：兩開關并聯時，只要一個開關閉合電路即能接通；兩開關串聯，必須兩個開關均閉合，電路才能接通。
 13.【答案】BC
 【解析】解：由圖示電路圖可知，燈泡與滑動變阻器串聯，電流表測電路電流，電壓表測滑動變阻器兩端電壓；
滑片向右移動過程中，滑動變阻器接入電路的阻值變大，電路總電阻變大，根據串聯電路的分壓作用，滑動變阻器分壓變大，電壓表示數變大，故BC正確；
電源電壓U不變，由可知，電路電流變小，電流表示數變小，故D錯誤；
滑動變阻器電壓變大，電源電壓不變，與滑動變阻器串聯的燈泡兩端電壓變小，電路電流變小，由可知，燈泡實際功率減小，燈泡變暗，故A錯誤。
故選：BC。
分析清楚電路結構，明確各電路元件的連接方式，根據滑片的移動方向判斷滑動變阻器接入電路的阻值如何變化，然后應用串聯電路特點、歐姆定律與電功率公式分析答題。
本題是一道電路動態分析題，分析清楚電路結構是正確解題的前提與關鍵，應用串聯電路特點、歐姆定律、電功率公式即可解題。
 14.【答案】AC
 【解析】解：A、探究電流與電壓的關系時滑動變阻器的作用一般有保護電路和改變電路電流或改變被測電阻兩端電壓，故A正確；
B、根據控制變量法的思路，研究導體中的電流與電阻的關系時，要保持導體兩端的電壓不變，而電路中換用阻值不同的電阻時，電阻兩端的電壓就要改變，為了保持電阻兩端的電壓不變，就需要改變滑動變阻器接入電路的阻值，故B錯誤；
C、測量導體的電阻時，通過改變滑動變阻器接入電路的阻值，從而改變了待測電阻兩端的電壓和通過它的電流，可以多測幾組數據，通過求平均值來減小誤差，故C正確；
D、在“伏安法”測小燈泡電功率的實驗中，滑動變阻器的作用是：通過改變小燈泡兩端的實際電壓與通過小燈泡的電流，可比較燈泡的實際功率與小燈泡亮度之間的關系，不需要測量平均功率，故D錯誤。
故選：AC。
為了保護電路，閉合開關前，滑動變阻器應處于最大阻值處，探究電流與電壓的關系時滑動變阻器的作用一般有保護電路和改變電路電流或改變被測電阻兩端電壓；
根據控制變量法的思路，結合滑動變阻器的使用目的可以確定滑動變阻器此時的作用；
由于電阻是導體本身的一種性質，其大小與導體兩端的電壓和通過它的電流無關，所以為了防止測量的偶然性，往往采取多次測量求平均值的方法來減小誤差；
根據滑動變阻器使用目的，可以確定其在電路中的作用。
滑動變阻器可以改變電路中的電流，也可以調節電路兩端的電壓，要認真審題，注意語言的準確性。
 15.【答案】解：讀圖可知，左右兩個位置分別與燈泡和變阻器串聯，所以不可能是電壓表，則電壓表應在中間的位置。
根據移動滑動變阻器的滑片P，小燈L變亮時，電壓表的示數變大，說明電壓表測的燈泡兩端的電壓，則右側的位置應該是電源，左側的位置應該是電流表。且電源的正極朝上。如下圖所示：

 【解析】根據電壓表應與被測用電器并聯，電流表應與用電器串聯，再結合移動滑動變阻器的滑片P，小燈L變亮時，電壓表的示數變大可判斷各元件的位置。
明確電流表、電壓表、電源的連接要求，并特別注意小燈L變亮時，電壓表的示數變大這一條件，是正確判斷的關鍵。
 16.【答案】解：
燈泡接法：火線先進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，如圖所示：

 【解析】燈泡的接法：火線進入開關，再進入燈泡頂端的金屬點；零線直接接入燈泡的螺旋套，這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故。
本題考查了家庭電路中電燈和開關的接法；要掌握家庭電路的燈泡、開關、三孔插座、兩孔插座、保險絲的接法，同時考慮使用性和安全性。
 17.【答案】電流  甲  大
 【解析】解：由圖可知，乙容器內外兩電阻并聯后與甲容器內的電阻串聯，乙容器兩電阻的電流之和等于甲容器中電阻的電流，所以乙容器外部的電阻的作用是為了使左右容器內導體的電流不相等，因為左右容器內兩導體的阻值相等，必須讓兩電阻的電流不同，才能探究電流產生的熱量與電流的關系。
由圖知，A管的液面高度差比B管的液面高度差大，說明甲容器中氣體膨脹程度較大，溫度上升得較高，因此甲容器中電阻產生的熱量較多；又因為甲、乙容器內兩個電阻的阻值相同，通電時間相同，但通過甲容器內電阻的電流大于通過乙容器內電阻的電流，由此可得：在電阻相同、通電時間相同的情況下，電流越大，電流產生的熱量越多。
故答案為：電流；甲；大。
根據串聯電路和并聯電路的電流的特點分析；
由圖知，A管的液面高度差比B管的液面高度差大，因此甲容器中電阻產生的熱量較多；結合得出通過甲容器內電阻電流大，據此得出結論。
此題考查了電流產生熱量的決定因素，實驗過程中滲透了轉換法和控制變量法的應用，有一定的綜合性。
 18.【答案】燈的電阻隨溫度的變化而變化
 【解析】解：根據實物圖畫出電路圖，如下圖所示；

根據表中數據，在坐標系中找出對應的點，用平滑的曲線連接起來，如下圖所示：

燈的圖像為一曲線，原因是燈的電阻隨溫度的變化而變化。
故答案為：如上圖所示；如上圖；燈的電阻隨溫度的變化而變化。
根據實物圖畫出電路圖：
根據描點法作圖。燈的電阻隨溫度的變化而變化。
本題考查畫電路圖、描點法作圖和影響電阻大小的因素，難度不大。
 19.【答案】連接電路時開關沒有斷開  沒有將變阻器的最大電阻連入電路中  燈的電壓  燈的電阻隨溫度的變化而變化  實際電壓都不大于額定電壓  B
 【解析】解：
待測小燈泡的額定電壓為，電壓表選用小量程與燈并聯，額定功率估計在，根據，燈的額定電流：
，電流表選用小量程與燈串聯，如下所示：

小明剛連好最后一根導線，小燈泡就發出了明亮的光，他在連接電路中出現的錯誤是：
①連接電路時開關沒有斷開；
②沒有將變阻器的最大電阻連入電路中
①由表中數據知，燈在額定電壓下的電流為，小燈泡的額定功率是：
；
②由表中數據，第1、2、3次實驗燈的實際電壓逐漸變小，燈的實際功率分別為：、和，
故實驗結果表明：燈的實際電壓越小，小燈泡的實際功率越小，小燈泡越暗；
③分析數據發現小燈泡的電阻是變化的，原因是燈的電阻隨溫度的變化而變化；
研究燈的亮度與功率的關系實驗中，應分別測量出燈的實際電壓等于、小于、略大于額定電壓燈的功率大小，在實驗設計中存在不完善的地方是實際電壓都不大于額定電壓，為增大燈的電壓，接下來的操作是把滑動變阻器的滑片向B端調節，記錄電壓表和電流表的示數，并觀察小燈泡的發光情況。
故答案為：
如上所示；
①連接電路時開關沒有斷開；②沒有將變阻器的最大電阻連入電路中；
①；②燈的電壓；③燈的電阻隨溫度的變化而變化；實際電壓都不大于額定電壓
由待測小燈泡的額定電壓為確定電壓表選用小量程與燈并聯，額定功率估計在，根據得出燈的額定電流確定電流表選用小量程與燈串聯；
為保護電路，連接電路時開關應斷開；將變阻器的最大電阻連入電路中；
①由表中數據知燈在額定電壓下的電流，根據求出小燈泡的額定功率；
②比較第1、2、3次電壓的變化，根據得出第1、2、3次實驗的實際功率，分析表中數據得出結論；
③燈的電阻隨溫度的變化而變化；
研究燈的亮度與功率的關系實驗中，應分別測量出燈的實際電壓等于、小于、略大于額定電壓燈的功率大?。?/span>
燈在額定電壓下正常發光，根據串聯電路電壓的規律及分壓原理分析回答。
本題測量小燈泡的電功率，考查電路連接、注意事項、功率計算、影響電阻大小的因素、操作過程和數據分析。
 20.【答案】解：小燈泡的額定電壓是6V，小燈泡的圖像如圖乙所示，
由圖乙可知，小燈泡正常發光時的電流，，
小燈泡正常發光時的電阻：
；
小燈泡正常發光的時間：
，
小燈泡正常發光消耗的電能：
；
把燈光調暗，使小燈泡兩端電壓為3V，小燈泡的實際功率占電路總功率的百分比：
。
答：小燈泡正常發光時的電阻是；
小燈泡正常發光消耗的電能是3600J；
小燈泡的實際功率占電路總功率的百分比是。
 【解析】由圖乙可知，小燈泡正常發光時的電流，根據公式可求得小燈泡的電阻；
根據公式可求得小燈泡正常發光消耗的電能。
已知電源電壓，由圖乙求出小燈泡兩端電壓為3V時，電路中的電流為，根據可求小燈泡的實際功率占電路總功率的百分比。
本題主要考查學生對物理過程的分析和數據處理能力。明確小燈泡的電阻隨電壓的改變而變化，關鍵是從圖中找出符合題目條件下的小燈泡的電壓。
 21.【答案】解：由可得，甲飲水機正常工作時的電流：
；
由可得，每分鐘甲飲水機消耗的電能：
，
因甲飲水機產生的熱量全部被水吸收，
所以，水吸收的熱量，
由可得，每分鐘流出水的質量：
；
傳統管線飲水機中有水倉，把水倉內的水加熱到設定溫度后供人飲用，
若無人飲用時，水倉內熱水向空氣散熱，水倉的水溫降到一定程度后重新加熱，這樣會浪費了點，
所以，新型管線飲水機比較省電，傳統管線飲水機比較費電；
甲飲水機正常工作時的電流約為較大，可能導致空氣開關經常跳閘，
解決的方法有：換用額定電流更大的空氣開關，或使用甲飲水機時先關閉其他大功率用電器。
答：甲飲水機正常工作時電流為，假如產生的熱量全部被水吸收，它每分鐘流出熱水；
乙飲水機更浪費電；
理由：水倉的熱水向空氣中散熱浪費了電或重復加熱水倉的水浪費了電；
解決甲飲水機導致空氣開關跳閘的方法：換用額定電流更大的空氣開關或使用甲飲水機時先關閉其他大功率用電器。
 【解析】根據求出甲飲水機正常工作時的電流，根據求出每分鐘甲飲水機消耗的電能，甲飲水機產生的熱量全部被水吸收，根據求出每分鐘流出水的質量；
根據甲飲水機內的水直接加熱、乙飲水機無人飲用時水倉內的水會重新加熱比較費電情況，分析甲飲水機導致空氣開關經常跳閘的原因提出解決方法。
本題考查了電功率公式、電功公式、吸熱公式的綜合應用以及節約電能和空氣開關跳閘的原因，是一道電熱綜合題，有一定的難度。
