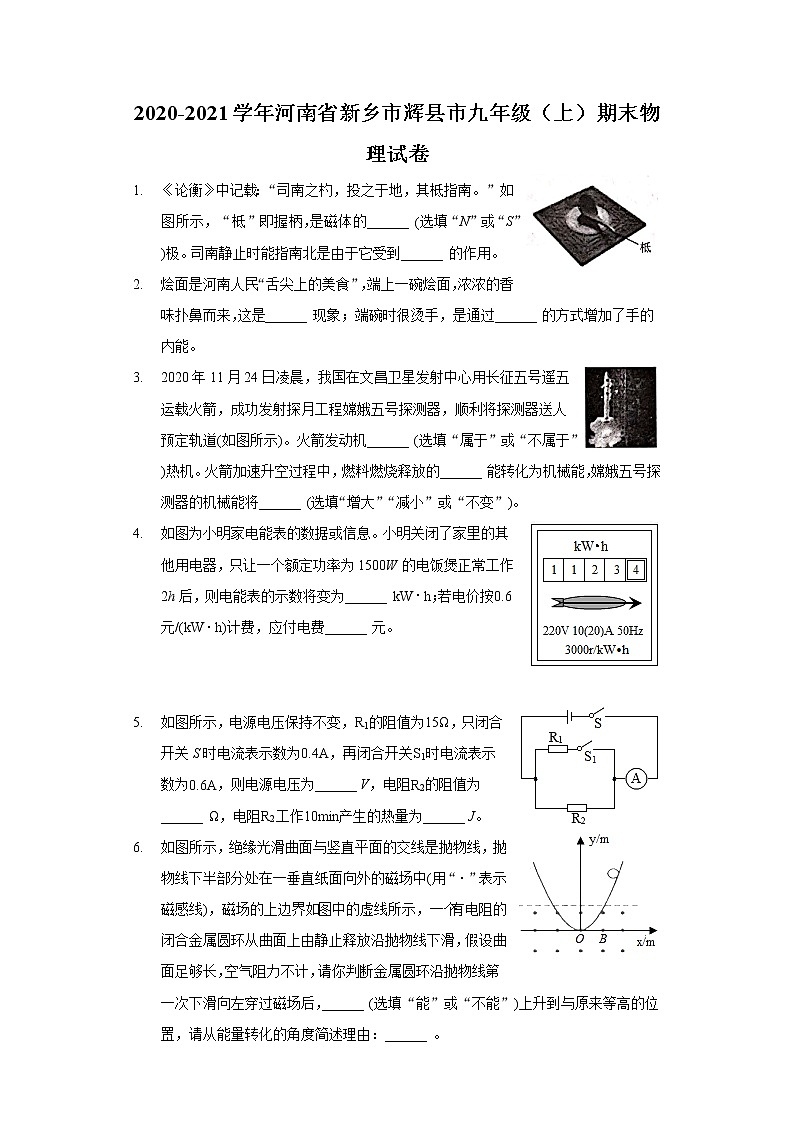

2020-2021學年河南省新鄉市輝縣市九年級（上）期末物理試卷

這是一份2020-2021學年河南省新鄉市輝縣市九年級（上）期末物理試卷，共21頁。試卷主要包含了0A，【答案】屬于? 內? 增大，【答案】1126，4；1，【答案】37，5；720，【答案】C，【答案】D等內容，歡迎下載使用。
?
2020-2021學年河南省新鄉市輝縣市九年級（上）期末物理試卷
1. 《論衡》中記載：“司南之杓，投之于地，其柢指南?！比鐖D所示，“柢”即握柄，是磁體的______ (選填“N”或“S”)極。司南靜止時能指南北是由于它受到______ 的作用。
2. 燴面是河南人民“舌尖上的美食”，端上一碗燴面，濃濃的香味撲鼻而來，這是______ 現象；端碗時很燙手，是通過______ 的方式增加了手的內能。
3. 2020年11月24日凌晨，我國在文昌衛星發射中心用長征五號遙五運載火箭，成功發射探月工程嫦娥五號探測器，順利將探測器送人預定軌道(如圖所示)?；鸺l(fā)動機______ (選填“屬于”或“不屬于”)熱機?；鸺铀偕者^程中，燃料燃燒釋放的______ 能轉化為機械能，嫦娥五號探測器的機械能將______ (選填“增大”“減小”或“不變”)。
4. 如圖為小明家電能表的數據或信息。小明關閉了家里的其他用電器，只讓一個額定功率為1500W的電飯煲正常工作2h后，則電能表的示數將變?yōu)開_____ kW?h；若電價按0.6元/(kW?h)計費，應付電費______ 元。



5. 如圖所示，電源電壓保持不變，R1的阻值為15Ω，只閉合開關S時電流表示數為0.4A，再閉合開關S1時電流表示數為0.6A，則電源電壓為______ V，電阻R2的阻值為______ Ω，電阻R2工作10min產生的熱量為______ J。
6. 如圖所示，絕緣光滑曲面與豎直平面的交線是拋物線，拋物線下半部分處在一垂直紙面向外的磁場中(用“?”表示磁感線)，磁場的上邊界如圖中的虛線所示，一個有電阻的閉合金屬圓環從曲面上由靜止釋放沿拋物線下滑，假設曲面足夠長，空氣阻力不計，請你判斷金屬圓環沿拋物線第一次下滑向左穿過磁場后，______ (選填“能”或“不能”)上升到與原來等高的位置，請從能量轉化的角度簡述理由：______ 。

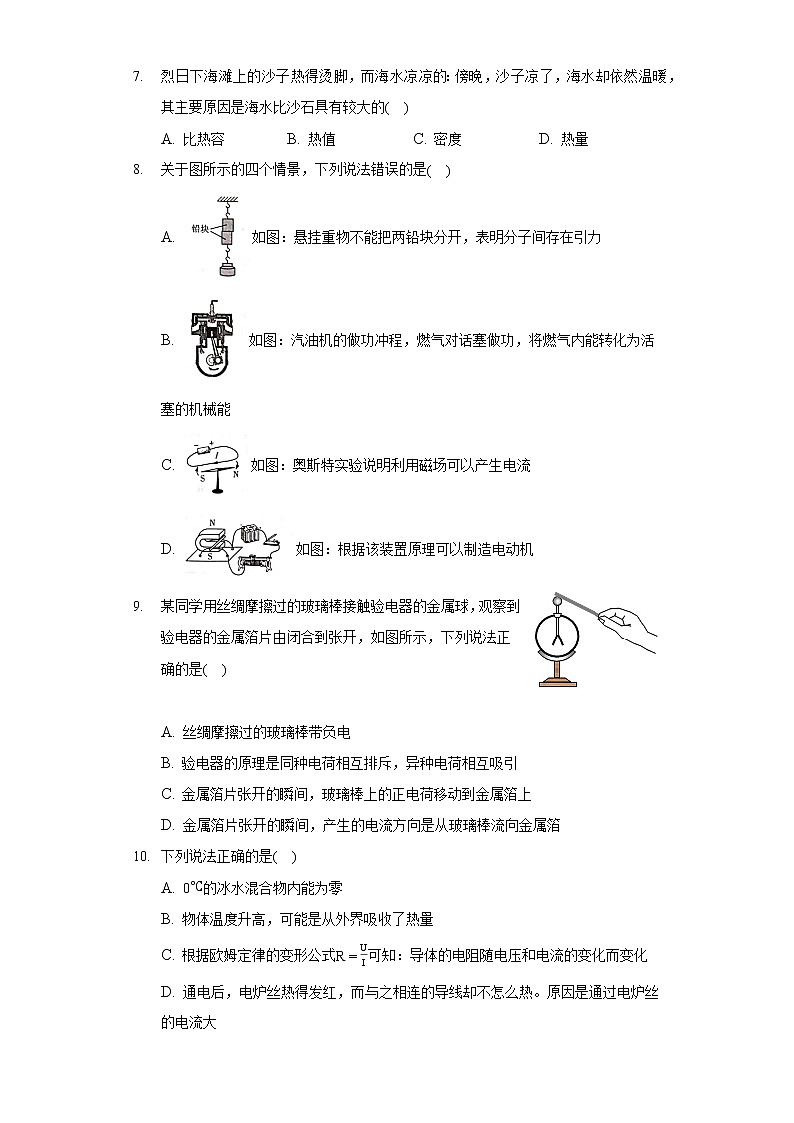

7. 烈日下海灘上的沙子熱得燙腳，而海水涼涼的：傍晚，沙子涼了，海水卻依然溫暖，其主要原因是海水比沙石具有較大的(?)
A. 比熱容 B. 熱值 C. 密度 D. 熱量
8. 關于圖所示的四個情景，下列說法錯誤的是(?)
A. 如圖：懸掛重物不能把兩鉛塊分開，表明分子間存在引力
B. 如圖：汽油機的做功沖程，燃氣對話塞做功，將燃氣內能轉化為活塞的機械能
C. 如圖：奧斯特實驗說明利用磁場可以產生電流
D. 如圖：根據該裝置原理可以制造電動機
9. 某同學用絲綢摩擦過的玻璃棒接觸驗電器的金屬球，觀察到驗電器的金屬箔片由閉合到張開，如圖所示，下列說法正確的是(?)

A. 絲綢摩擦過的玻璃棒帶負電
B. 驗電器的原理是同種電荷相互排斥，異種電荷相互吸引
C. 金屬箔片張開的瞬間，玻璃棒上的正電荷移動到金屬箔上
D. 金屬箔片張開的瞬間，產生的電流方向是從玻璃棒流向金屬箔
10. 下列說法正確的是(?)
A. 0℃的冰水混合物內能為零
B. 物體溫度升高，可能是從外界吸收了熱量
C. 根據歐姆定律的變形公式R=UI可知：導體的電阻隨電壓和電流的變化而變化
D. 通電后，電爐絲熱得發紅，而與之相連的導線卻不怎么熱。原因是通過電爐絲的電流大

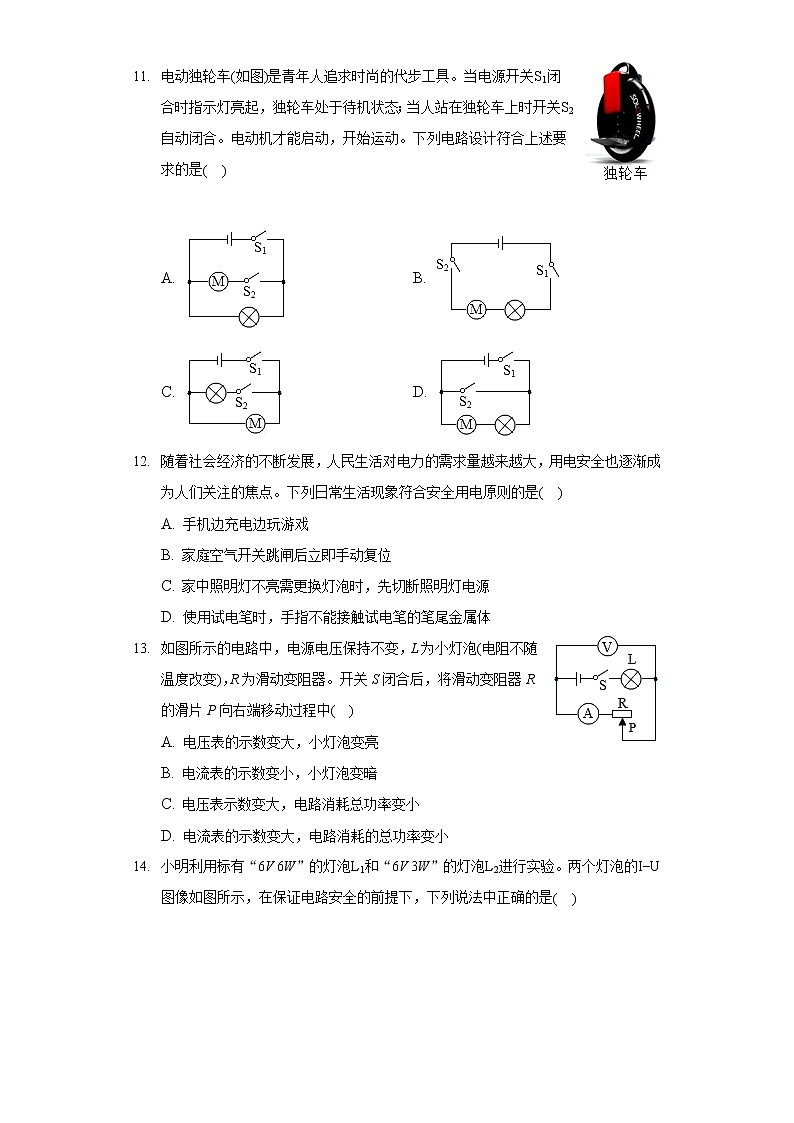

11. 電動獨輪車(如圖)是青年人追求時尚的代步工具。當電源開關S1閉合時指示燈亮起，獨輪車處于待機狀態；當人站在獨輪車上時開關S2自動閉合。電動機才能啟動，開始運動。下列電路設計符合上述要求的是(?)

A. B.
C. D.
12. 隨著社會經濟的不斷發展，人民生活對電力的需求量越來越大，用電安全也逐漸成為人們關注的焦點。下列日常生活現象符合安全用電原則的是(?)
A. 手機邊充電邊玩游戲
B. 家庭空氣開關跳閘后立即手動復位
C. 家中照明燈不亮需更換燈泡時，先切斷照明燈電源
D. 使用試電筆時，手指不能接觸試電筆的筆尾金屬體
13. 如圖所示的電路中，電源電壓保持不變，L為小燈泡(電阻不隨溫度改變)，R為滑動變阻器。開關S閉合后，將滑動變阻器R的滑片P向右端移動過程中(?)
A. 電壓表的示數變大，小燈泡變亮
B. 電流表的示數變小，小燈泡變暗
C. 電壓表示數變大，電路消耗總功率變小
D. 電流表的示數變大，電路消耗的總功率變小
14. 小明利用標有“6V 6W”的燈泡L1和“6V 3W”的燈泡L2進行實驗。兩個燈泡的I?U圖像如圖所示，在保證電路安全的前提下，下列說法中正確的是(?)
A. 燈泡中的電流與電壓不成正比，此時不適用于歐姆定律
B. 當L1正常發光時，通過L的電流為1.0A
C. 當L1和L2并聯接在電源電壓為4V的電路中，電路總功率為4W
D. 當L1和L2串聯且有一個燈正常工作時，另一個燈的功率為1W
15. 請將如圖所示元件，連接成符合安全用電要求的家庭電路。








16. 如圖所示，請根據小磁針的N、S極，標出通電螺線管的磁感線方向和電源的正、負極。












17. 為了比較水和煤油吸熱本領的大小，李佳同學在兩個相同的燒瓶中分別裝有質量、初溫都相同的水和煤油，用如圖所示的裝置進行實驗。
(1)為了達到實驗目的，李佳選用甲、乙兩個電阻絲的阻值應______ (選填“相等”或“不相等”)。實驗中，物質吸收的熱量與多個因素有關，實驗探究時，需利用______ 法。
(2)加熱過程中，水和煤油吸收熱量多少是通過______ 來判斷的。
(3)物理學中將物質吸熱能力用比熱容來定義。實驗記錄的數據如表，觀察分析表格數據，得出水和煤油的比熱容的大小關系是______ 。
加熱時間t/min
0
1
2
3
4
5
水的溫度/℃
30
32
34
36
38
40
煤油的溫度/℃
30
34
38
42
46
50

18. 為了探究并聯電路中電流的關系，小明設計了如圖甲所示電路進行實驗。

(1)在連接電路時，開關應該處于______ 狀態。
(2)已知各電路元件連接情況均完好，閉合開關前，小明發現電流表的指針在如圖乙所示的位置處，可能的原因是______ ；改正錯誤后，閉合開關，從電流表中讀取數據填入下表中，其中流過燈L2的電流大小如圖丙所示。
A點電流IA/A
B點電流IB/A
C點電流IC/A
0.24
______
0.48
(3)于是，小明得出結論：并聯電路中各支路電流相等，且干路電流等于各支路電流之和。但小亮同學認為該結論不科學，應更換規格______ (選填“相同”或“不同”)的燈泡進行多次實驗，以便______ (填入正確的序號)。
A.尋找普遍規律，避免實驗結論的偶然性
B.求平均值，減小實驗誤差
19. 小聰在做“測量小燈泡電功率”的實驗中，發現小燈泡的額定電壓是2.5V，小燈泡電阻大約為10Ω，電源電壓恒定。
(1)請你用筆畫線代替導線，在圖甲中把電路連接完整，要求滑動變阻器的滑片向右移動燈泡變亮。
(2)連接好電路，閉合開關，發現小燈泡不發光，電流表無示數，電壓表有示數，若電路中僅有一處故障，這個故障可能是______ 。
(3)排除故障后，小聰閉合開關，移動滑片P到某一位置時，電壓表示數如圖乙所示，若他想測量小燈泡的額定功率，應將圖甲中滑動變阻器的滑片P向______ 。(選填“C”或“D”)端移動，直到電壓表示數為______ V為止。
(4)小聰同學繼續移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I?U關系圖像。根據圖像信息，可計算出小燈泡的額定功率是______ W；同樣也能計算出燈泡正常發光時燈絲的電阻為______ Ω。
(5)完成上述實驗后，小聰還想測量另一只額定電壓為的小燈泡的額定功率，設計了如圖所示的電路，已知電源電壓為U且恒定，R0為定值電阻，請將以下實驗步驟補充完整：
①檢查電路無誤后，閉合開關S將開關S1撥至“1”，調節滑動變阻器滑片直至電壓表示數為______ 。
②保持滑動變阻器滑片位置不動，再將開關S1撥至“2”，讀出此時電壓表示數為U′；
③小燈泡的額定功率______ 。(用、U、U′、R0表示)。
20. 節能減排，綠色環保，新能源汽車成為未來汽車發展的方向。某款電動汽車(如圖)以72km/h的速度在平直公路上勻速行駛了300km，耗電60kW?h，請解答下列問題：
(1)電動機的工作原理是______ (選填“電流的磁效應”或“磁場對電流的作用”)。
(2)上述行駛過程中，牽引力做的功為1.8×108J，則電動汽車電能轉化為機械能的效率是多大？
(3)有一款與它外形、重量均相同的汽油車，在相同路面上以相同的速度行駛300km，其效率為25%，需要消耗多少千克汽油？
(4)從節能環保的角度，純電動汽車與傳統燃油汽車相比，有什么優點？(寫出一條即可)
21. 如圖甲是家用保溫式電飯鍋，圖乙是該電飯鍋的電路原理圖，電飯鍋具有保溫和加熱兩種擋位。已知R2=202Ω，電飯鍋的額定加熱功率為1210W。
(1)開關S閉合時，電飯鍋處于______ (選填“加熱”或“保溫”)狀態。
(2)R1阻值多大？當電飯鍋處于保溫狀態時，保溫功率是多大？
(3)不考慮熱損失，當電飯鍋處于正常加熱狀態時，正常工作10min，能使約多少千克的水從20℃升高至100℃？結果保留兩位小數]

答案和解析
1.【答案】S 地磁場

【解析】解：
(1)磁勺的勺柄指南，根據地磁的N極在地理的南極附近，異名磁極相互吸引，因此勺柄為該磁體S極；
(2)地球本身就是一個大磁體，周圍存在地磁場，司南靜止時能指南北是因為受到地磁場作用。
故答案為：S；地磁場。
(1)在水平面內能自由轉動的磁體，磁體靜止時，指南的叫南極，用字母S表示；指北的叫北極，用字母N表示；
(2)地球本身是一個巨大的磁體，地球周圍的磁場叫做地磁場，磁場對放入其中的磁體存在力的作用。
此題考查了地磁場的有關知識，難度不大。

2.【答案】擴散? 熱傳遞

【解析】解：
端上一碗牛肉面，濃濃的香味撲鼻而來，這是擴散現象，說明分子在不停地做無規則運動；
端碗時很燙手，手從碗上吸收了熱量，是通過熱傳遞方式增加了手的內能。
故答案為：擴散；熱傳遞。
(1)不同的物質相互接觸時，彼此進入對方的現象，叫擴散，擴散現象說明：分子在不停地做無規則運動；
(2)改變物體內能的方式有熱傳遞和做功。
本題考查了擴散現象及熱傳遞改變物體內能，相對比較簡單，屬于基礎題。

3.【答案】屬于? 內? 增大

【解析】解：火箭噴氣式發動機靠燃燒燃料獲得內能，將燃料燃燒的內能轉化為火箭運動的機械能，屬于熱機；
火箭加速升空過程中，燃料燃燒釋放的內能轉化為機械能；
火箭加速上升，質量不變，高度增加，所以重力勢能增加；同時質量不變，速度增大，動能增大，所以機械能增大。
故答案為：屬于；內；增大。
(1)火箭升空是要燃燒燃料的，燃燒燃料的過程是將化學能轉化為內能的過程；熱機是將內能轉化為機械能的裝置。
(2)動能的大小與質量、速度有關；重力勢能的大小與高度、質量有關；動能和勢能統稱為機械能。
此題主要考查了熱機工作原理、燃燒現象能量轉化，以及影響動能和重力勢能大小因素等知識的理解和應用，難度不大。

4.【答案】1126.41.8

【解析】解：(1)額定功率P=1500W=1.5kW，
正常工作2h消耗電能W=Pt=1.5kW×2h=3kW?h；
由表盤字樣可知電能表的示數為1123.4kW?h，
則電飯煲正常工作2h后，電能表的示數將變?yōu)椋?123.4kW?h+3kW?h=1126.4kW?h；
(2)應交的電費：3kW?h×0.6元/kW?h=1.8元。
故答案為：1126.4；1.8。
(1)根據W=Pt即可求出正常工作2h消耗的電能，后來電能表的示數等于原來的示數加上消耗的電能，據此求出電能表變化后的示數；
(2)根據用戶消耗的電能計算應交的電費。
本題考查電能表表盤字樣的意義，知道后來電能表的示數等于原來的示數加上消耗的電能。

5.【答案】37.5720

【解析】解：
(1)由電路圖可知，只閉合開關S時，電路為R2的簡單電路，電流表測通過R2的電流，其電流為0.4A，
開關S、S1都閉合時，R1與R2并聯，電流表測干路電流，總電流為0.6A，
因并聯電路中各支路獨立工作、互不影響，
通過R2的電流始終為I2=0.4A，
因并聯電路中干路電流等于各支路電流之和，
所以，通過R1的電流：
I1=I?I2=0.6A?0.4A=0.2A，
由I=UR可得，電源的電壓：
U=I1R1=0.2A×15Ω=3V；
(2)因并聯電路中各支路兩端的電壓相等，
所以，電阻R2的阻值：
R2=UI2=3V0.4A=7.5Ω；
(3)電阻R2工作10min=600s產生的熱量為：
Q=I22R2t=(0.4A)2×7.5Ω×600s=720J。
故答案為：3；7.5；720。
(1)由電路圖可知，只閉合開關S時，電路為R2的簡單電路，電流表測通過R2的電流，開關S、S1都閉合時，R1與R2并聯，電流表測干路電流；根據并聯電路中各支路獨立工作、互不影響可知通過R2的電流不變，即此時電流表的示數為通過R2的電流，根據并聯電路的電流特點求出通過R1的電流，根據歐姆定律求出電源的電壓；
(2)利用并聯電路的電壓特點和歐姆定律求出電阻R2的阻值；
(3)根據Q=I22R2t算出電阻R2工作10min產生的熱量。
本題考查了并聯電路的特點和歐姆定律的應用，要注意“并聯電路中各支路獨立工作、互不影響”特點的應用。

6.【答案】不能? 金屬圓環的部分機械能轉化成內能了。

【解析】解：金屬圓環從曲面上由靜止釋放沿拋物線下滑，圓環在進磁場和出磁場的過程中會產生感應電流，有熱量產生，在自然界中能量守恒，那么金屬圓環的部分機械能會轉化成金屬圓環的內能，所以機械能減小，金屬圓環不能上升到與原來等高的位置。
故答案是：不能；金屬圓環的部分機械能轉化成內能了。
金屬圓環從曲面上由靜止釋放沿拋物線下滑，圓環在進磁場和出磁場的過程中會產生感應電流，有熱量產生，根據能量守恒來判斷金屬圓環是否能上升到與原來等高的位置。
解答此題的關鍵是知道圓環在進磁場和出磁場的過程中會產生感應電流，有熱量產生。

7.【答案】A

【解析】解：
水的比熱容比沙子的比熱容大，同樣受熱或冷卻的情況下，吸收或放出相同熱量，水的溫度變化比沙小，因此，在受太陽照射條件相同時，海水比沙灘的溫度低，放出相同熱量時，海水比沙灘的溫度高，故A正確。
故選：A。
水的比熱容大，在吸收和放出相同熱量時，與同質量的其他物質相比，其溫度變化小。
本題主要考查學生對水的比熱容大在生活中的應用的了解，是一道基礎題。

8.【答案】C

【解析】解：
A、甲圖中懸掛重物不能把兩鉛塊分開，表明鉛塊分子間存在引力，故A正確；
B、乙圖中汽油機的做功沖程，燃氣推動活塞向下運動，對活塞做功，將燃氣內能轉化為活塞的機械能，故B正確；
C、丙圖：奧斯特實驗說明電流周圍存在磁場，故C錯誤；
D、丁圖中的裝置說明通電導線在磁場中受到力的作用，該裝置原理可以制造電動機，故D正確。
故選：C。
(1)分子間存在相互作用的引力和斥力；
(2)汽油機的做功沖程是把燃氣內能轉化為活塞的機械能，壓縮沖程是把活塞的機械能轉化為燃氣內能；
(3)奧斯特實驗證明電流周圍存在磁場；
(4)利用磁場對通電導線的作用可以制造電動機。
此題主要考查了奧斯特實驗的現象及結論，一定要掌握電流的磁效應。同時考查了學生利用所學知識解決問題的能力。

9.【答案】D

【解析】解：A、用絲綢摩擦過的玻璃棒帶正電，故A錯誤；
B、當帶正電的玻璃棒與金屬球接觸時，一部分電子會從驗電器的金屬箔移動到玻璃棒，兩金屬箔由于失去電子都帶上正電荷，因相互排斥而張開，故B錯誤；
CD、當帶正電的玻璃棒與金屬球接觸時，一部分電子會從驗電器的金屬箔移動到玻璃棒，因電子定向移動的方向與電流的方向相反，所以瞬間電流的方向是從玻璃棒流向金屬箔，故C錯誤，D正確。
故選：D。
(1)人們規定，用絲綢摩擦過的玻璃棒帶正電，毛皮摩擦過的橡膠棒帶負電；
(2)電荷規律：同種電荷相互排斥，異種電荷相互吸引；而驗電器的原理是同種電荷相互排斥；
(3)金屬箔張開是金屬箔片上的自由電子移動到玻璃棒上；
(4)人們規定，正電荷定向移動的方向為電流方向，金屬導體中自由電子定向移動的方向與電流的方向相反。
本題考查了兩種電荷及電荷間的作用規律，以及電流方向的規定，屬于基本內容，比較簡單。

10.【答案】B

【解析】解：
A、任何物體在任何情況下都有內能，0℃的冰水混合物內能不為零，故A錯誤；
B、物體溫度升高，可能是從外界吸收了熱量，也可能是外界對物體做了功，故B正確；
C、導體的電阻由導體的材料、長度、橫截面積決定，與導體兩端的電壓與流過導體的電流無關，不能說導體的電阻隨電壓和電流的變化而變化，故C錯誤；
D、電爐在使用時，電爐絲和導線是串聯的，則通過電爐絲和導線的電流是相同的，通電時間是相同的，而電爐絲的電阻比導線的電阻大，據焦耳定律分可知，電爐絲產生的熱量多，導線產生的熱量少，所以導線不怎么熱，故D錯誤。
故選：B。
(1)任何物體都有內能；
(2)改變內能的方法有兩種：做功和熱傳遞；
(3)導體的電阻由導體的材料、長度、橫截面積決定，與導體兩端的電壓與流過導體的電流無關；
(4)由焦耳定律知道，電流通過導體產生的熱量跟電流的平方、導體電阻大小和通電時間成正比。電爐絲和連接的導線串聯在電路中(通過的電流相等)，通電時間是相同的，而電爐絲的電阻比導線的電阻大，據焦耳定律分析判斷。
本題考查了改變內能的方法、電阻的大小、焦耳定律的應用，知識點多，但難度不大。

11.【答案】A

【解析】解：經分析可知，電動機和指示燈并聯，且開關S1位于干路，開關S2位于電動機支路。
A.由電路圖可知，當電源開關S1閉合時指示燈亮起，再當人站在獨輪車上時開關S2自動閉合，電動機才能啟動，故A符合題意；
B.由電路圖可知，指示燈和電動機串聯，只有兩開關均閉合時，指示燈和電動機才工作，否則均不工作，故B不符合題意；
C.由電路圖可知，當電源開關S1閉合時電動機工作，再當人站在獨輪車上時開關S2自動閉合，指示燈才亮起，故C不符合題意；
D.由電路圖可知，兩開關均閉合時會造成電源短路，故D不符合題意。
故選：A。
由題意可知，當電源開關S1閉合時指示燈亮起，再當人站在獨輪車上時開關S2自動閉合，電動機才能啟動，說明電動機和指示燈可以獨立工作、互不影響即為并聯，且開關S1位于干路，開關S2位于電動機支路，據此分析選項得出答案。
本題考查了串并聯電路的設計，根據題意得出各電路元件的連接方式和位置是關鍵。

12.【答案】C

【解析】解：A、在手機充電過程中不能玩游戲，以避免因輻射對人體造成的傷害，也避免發生觸電事故，故A錯誤；
B、空氣開關跳閘后，應檢查故障，檢查完后再合上開關，故B錯誤；
C、需要更換燈泡時，從安全角度考慮，要先切斷電源，再去更換燈泡，故C正確；
D、使用試電筆時，手指要接觸試電筆的筆尾金屬體，導線接觸筆尖金屬體，故D錯誤。
故選：C。
(1)手機在進行充電時上網或通話，此時的輻射非常大，會對人體造成損傷；
(2)空氣開關跳閘后，應檢查故障，檢查完后再合上開關；
(3)更換燈泡時，為了安全起見，要先切斷電源；
(4)使用試電筆時，手指接觸試電筆的筆尾金屬體，導線接觸筆尖金屬體。
本題考查的是日常生活中的一些安全用電常識，要求我們牢記安全用電常識，并在生活中加以運用，有一定的現實意義。

13.【答案】BC

【解析】解：
由電路圖可知，燈泡與滑動變阻器串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流；
將滑動變阻器R的滑片P自a端向b端移動過程中，接入電路的電阻變大，電路中的總電阻變大，根據歐姆定律可知，電路中的電流變小，即電流表的示數變??；根據U=IR可知，燈泡兩端的電壓變小，根據串聯電路的電壓規律可知，滑動變阻器兩端的電壓變大，即電壓表的示數變答，根據P=I2R可知，燈泡的實際功率變小，燈泡的亮度變暗；
根據P=UI可知，電路的總功率減小；故BC正確，AD錯誤。
故選：BC。
由電路圖可知，燈泡與滑動變阻器串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流。根據滑片的移動確定接入電路中電阻的變化，根據歐姆定律可知電路中電流的變化和燈泡兩端的電壓變化，根據P=UI可知電路消耗總功率的變化和燈泡實際功率的變化，根據燈泡的亮暗取決于實際功率的大小判斷燈泡亮暗的變化。
本題考查了串聯電路的特點和歐姆定律、電功率公式的應用，關鍵是電路串并聯的辨別和電表所測電路元件的判斷，同時注意燈泡的亮暗取決于實際功率的大小。

14.【答案】BD

【解析】解：A、根據圖像可知，通過燈泡的電流與電壓不成正比，但可以讀出某電壓下的電流，利用歐姆定律計算此時的電阻，故A錯誤；
B、已知燈泡L1的額定電壓為6V，根據圖像可知通過L1的額定電流為1.0A，故B正確；
C、因并聯電路兩端電壓相等，所以當L1和L2并聯接在電源電壓為4V的電路時，由圖像可知，通過L1的電流為0.8A，通過L2的電流為0.4A，
又因干路電流等于各支路電流之和，所以干路電流：I=I1+I2=0.8A+0.4A=1.2A，
電路總功率：P=UI=4V×1.2A=4.8W，故C錯誤；
D、已知燈泡L2的額定電壓為6V，根據圖像可知通過L2的額定電流為0.5A，
因通過L1的額定電流為1.0A，且串聯電路各處電流都相等，所以電路中的電流：，燈泡L2正常發光，由圖像可知，此時L1?兩端電壓：，
則L1的實際功率：，故D正確。
故選：BD。
(1)根據圖像可知燈泡兩端電壓和對應的電流值，利用歐姆定律可計算此時燈泡的阻值；
(2)已知燈泡L1的額定電壓，根據圖像可讀出燈泡的額定電流；
(3)根據并聯電路電壓特點可知兩燈泡兩端電壓，再根據圖像可知通過它們的電流，最后利用并聯電路電流規律和P=UI求出電路總功率；
(4)根據圖像讀出兩燈泡的額定電流，根據串聯電路電流規律可知電路電流的大小，再利用圖像讀出此時另一燈泡兩端電壓，最后根據P=UI求出另一燈泡的功率。
本題考查了串聯電路的特點、電功率公式的應用；關鍵是電壓和電流不成正比，即電阻為變化的，應直接從圖中找出電流對應的電壓和電壓對應的電流進行求解。

15.【答案】解：
(1)燈泡的接法：火線先進入開關，再進入燈泡頂端的金屬點，零線直接接在燈泡的螺旋套上；
(2)安裝三孔插座的方法：上孔接地線，左孔接零線，右孔接火線。如圖所示：


【解析】(1)燈泡的接法：火線進入開關，再進入燈泡頂端的金屬點；零線直接接入燈泡的螺旋套。
(2)三孔插座的接法：上孔接地線，左孔接零線，右孔接火線。
掌握家庭電路的燈泡、開關、三孔插座、兩孔插座、保險絲的接法，同時考慮使用性和安全性。

16.【答案】解：由圖可知，小磁針的右端為N極，根據磁極間的相互作用可以判斷出螺線管的左端為N極，右端為S極；因為在磁體外部，磁感線總是從磁體的N極發出，最后回到S極，故箭頭方向向右；
根據安培定則：伸出右手，使右手大拇指指示通電螺線管的N極，則四指彎曲所指的方向為電流的方向，即電流是從螺線管的右端流入的。所以電源的右端為正極，左端為負極。如圖所示：


【解析】根據圖中小磁針的極性判定通電螺線管的N、S極，可判斷磁感線的方向；最后根據安培定則判斷螺線管中電流的方向，標出電源的正負極。
安培定則涉及三個方向：磁場方向；電流方向；線圈繞向。告訴其中的兩個方向可以確定第三個方向。

17.【答案】相等? 控制變量? 加熱時間長短? 2

【解析】解：(1)根據比較吸熱能力的方法，要控制水和煤油吸熱相同，圖中兩電阻絲串聯，通過電阻絲的電流和通電時間相等，根據Q=I2Rt可知，為使電阻絲相同時間產生的熱量相同，李佳選用甲、乙兩個電阻絲的阻值應相等；實驗中，物質吸收的熱量與多個因素有關，實驗探究時需利用控制變量法；
(2)根據轉換法，加熱過程中，水和煤油吸收熱量多少是通過加熱時間長短來判斷的；
(3)由表中數據可知，加熱5分鐘(吸熱相同)，水升高40℃?30℃=10℃，煤油升高50℃?30℃=20℃，水和煤油升高的溫度之比為1：2，根據Q=cm△t，在質量和吸熱相同的情況下，升高的溫度與比熱容成反比，故水和煤油的比熱容的大小關系是：：：1，即。
故答案為：(1)相等；控制變量；(2)加熱時間長短；(3)2。
(1)使相同質量的不同物質吸收相同的熱量，比較溫度的變化，溫度變化小的吸熱能力強，根據串聯電路電流的規律和Q=I2Rt分析；
當被研究問題受多個因素影響時，研究問題和某一個因素的關系時要控制其他因素一定，這種方法叫控制變量法；
(2)我們使用相同的熱源通過加熱時間的長短來比較吸熱多少，這種方法叫轉換法；
(3)由表中數據得出加熱5分鐘水和煤油升高的溫度，從而得出水和煤油升高的溫度之比為1：2，根據Q=cm△t，在質量和吸熱相同的情況下，升高的溫度與比熱容成反比，據此分析回答。
本題比較不同物質的吸熱能力，考查控制變量法、轉換法的應用和串聯電路電流的規律及焦耳定律的運用，為熱學中的重要實驗。

18.【答案】斷開? 電流表沒有調零? 0.24不同? A

【解析】解：
(1)在連接電路時，開關應該處于斷開狀態；
(2)已知各電路元件連接情況均完好，閉合開關前，小明發現電流表的指針在如圖乙所示的位置處，可能的原因是電流表沒有調零；
流過燈L2的電流大小如圖丙所示，電流表選用小量程，分度值為0.02A，電流為0.24A，如下表所示：
A點電流IA/A
B點電流IB/A
C點電流IC/A
0.24
0.24
0.48
(3)之所以得出：并聯電路中各支路電流相等，是因為選用的燈泡規格相同，器材太特殊，該結論不科學，應更換規格不同的燈泡進行多次實驗，以便尋找普遍規律，避免實驗結論的偶然性，選A。
故答案為：(1)斷開；(2)電流表沒有調零；如上表所示；(3)不同；A。
(1)連接電路時，為保護電路，開關要斷開；
(2)電流表使用前要調零；根據電流表選用的量程確定分度值讀數；
(3)用歸納法得出普遍性的結論，一要選用的樣本有代表性，二要數量足夠多。
本題探究并聯電路中電流的關系，考查注意事項、電流表讀數和歸納法的運用。

19.【答案】小燈泡斷路? ?

【解析】解：(1)測定小燈泡的電功率的實驗中，滑動變阻器一上一下串聯接入電路中，要求滑片向右移動時燈泡變亮，即滑片右移，滑動變阻器連入阻值變小，由此實物連接如圖所示：

(2)連好電路閉合開關，發現小燈泡不發光，電壓表有示數，電流表無示數，說明電壓表并聯部分斷路，故障的原因可能是小燈泡斷路。
(3)由圖乙可知，電壓表的量程為0～3V，分度值為0.1V，示數為2.2V，低于燈泡的額定電壓，要使燈正常發光，應增大燈泡的電壓，減小變阻器分得的電壓，根據分壓原理可知，應減小滑動變阻器連入電路中的阻值，即將滑片向D端滑動，直到電壓表的示數為2.5V。
(4)由圖丙可知，當燈的電壓為額定電壓U=2.5V時，對應的電流I=0.2A，
所以額定電功率：；
燈泡正常發光時燈絲的電阻：。
(5)要測量小燈泡的額定功率，需使小燈泡兩端的電壓等于其額定電壓，
①檢查電路無誤后，閉合開關S，將開關S1撥至“1”，小燈泡、R0和滑動變阻器串聯，電壓表測小燈泡兩端的電壓，調節滑動變阻器的滑片，燈泡正常發光時，電壓表的示數為；
②保持滑動變阻器滑片位置不動，再將開關S1撥至“2”，電壓表測燈泡和滑動變阻器兩端的電壓U′，定值電阻R0兩端的電壓為U?U′，此時電路中的電流即為小燈泡的額定電流：；
③小燈泡的額定功率：。
故答案為：(1)如上圖；(2)小燈泡斷路；(3)D；2.5；(4)0.5；12.5；(5)①；③。
(1)測定小燈泡的電功率的實驗中，根據滑片右移燈變亮和滑動變阻器一上一下串聯接入電路中確定變阻器的連接。
(2)電壓表有示數說明電壓表兩接線柱與電源之間是通路，電流表無實數、小燈泡不發光，說明電路斷路，即電壓表并聯部分斷路。
(3)由圖示電壓表確定其量程與分度值，讀出電壓表示數；比較電壓表示數與燈泡額定電壓間的關系，根據串聯電路電壓的特點和分壓原理確定滑片的移動方向。
(4)由圖丙讀出燈泡正常發光時的電壓和電流，根據P=UI計算燈泡的額定功率；根據R=UI計算燈泡正常發光時燈絲的電阻。
(5)要測量小燈泡的額定功率，需使小燈泡兩端的電壓等于其額定電壓，根據串聯電路電壓規律可得出電壓表的示數。
滑片不動，再將開關S1撥至“2”，求出此時電路中的電流即為小燈泡的額定電流，根據求出小燈泡的額定功率。
本題測量小燈泡電功率，考查電路的連接、故障的分析、操作過程、額定功率的計算及串聯電路的規律等知識，綜合性較強，有一定難度。

20.【答案】磁場對電流的作用

【解析】解：(1)電動機的工作原理是磁場對電流的作用；
(2)消耗的電能：
，
電動車的效率：
；
(3)汽油車和電動汽車重力相同，在相同的路面上勻速行駛，受到的摩擦力相同；而受到的牽引力和摩擦力是一對平衡力，大小相等；則受到的牽引力相同；行駛相同的路程，牽引力做的有用功相等；
由可得，汽油完全燃燒放出的熱量：
，
由得需要汽油的質量：
；
(4)從節能環保的角度，純電動汽車與傳統燃油汽車相比有：污染小，高效率、噪聲低等。
答：(1)磁場對電流的作用；
(2)電動汽車電能轉化為機械能的效率是83.3%；
(3)需要消耗16千克汽油；
(4)從節能環保的角度，純電動汽車與傳統燃油汽車污染小，高效率、噪聲低等優點。
(1)電動機的工作原理是磁場對電流的作用；
(2)知道消耗的電能(總能量)和牽引力做的功，電動車的效率等于牽引力做的功與消耗的電能之比；
(3)汽油車和電動汽車重力相同，在相同的路面上勻速行駛，受到的摩擦力相同；而受到的牽引力和摩擦力是一對平衡力，大小相等；則受到的牽引力相同；行駛相同的路程，牽引力做的功相等(有用功相等)，利用求汽油完全燃燒放出的熱量，再利用求需要汽油的質量；
(4)根據使用電動汽車的優點進行分析解答。
主要考查電動機的工作原理、效率的計算、放熱公式的應用以及純電動汽車的優點。

21.【答案】加熱

【解析】解：(1)由電路圖可知，開關S閉合時電路為R1的簡單電路，開關S斷開時R1與R2串聯，
因串聯電路中總電阻大于任何一個分電阻，
所以，開關S閉合時，電路的總電阻最小，
由P=UI=U2R可知，電源的電壓一定時，電路的總功率最大，電飯鍋處于加熱狀態；
(2)由P=UI=U2R可得，電阻，
當電飯鍋處于保溫狀態時，R1與R2串聯，
因串聯電路中總電阻等于各分電阻之和，
所以，保溫功率；
(3)當電飯鍋處于正常加熱狀態時，由P=Wt可得，正常工作10min消耗的電能：
，
不考慮熱損失，水吸收的熱量，
由可得，加熱水的質量。
答：(1)加熱；
(2)R1阻值為40Ω；當電飯鍋處于保溫狀態時，保溫功率是200W；
(3)不考慮熱損失，當電飯鍋處于正常加熱狀態時，正常工作10min，能使約2.16kg的水從20℃升高至100℃。
(1)由電路圖可知，開關S閉合時電路為R1的簡單電路，開關S斷開時R1與R2串聯，根據電阻的串聯特點比較兩種情況下總電阻關系，根據P=UI=U2R可知，電源的電壓一定時，電路的總電阻越小，電路的總功率越大，電飯鍋處于加熱狀態，反之處于保溫狀態；
(2)根據P=UI=U2R求出電阻R1的阻值，當電飯鍋處于保溫狀態時，R1與R2串聯，根據電阻的串聯特點和P=UI=U2R求出保溫功率；
(3)當電飯鍋處于正常加熱狀態時，根據W=Pt求出正常工作10min消耗的電能，不考慮熱損失，水吸收的熱量和消耗的電能相等，根據求出加熱水的質量。
本題考查了電功率公式和電阻的串聯特點、電功公式、吸熱公式的應用等，分清電飯鍋處于不同狀態時電路的連接方式是關鍵。
