2020-2021學年河南省焦作市九年級（上）期末物理試卷

這是一份2020-2021學年河南省焦作市九年級（上）期末物理試卷，共23頁。試卷主要包含了【答案】擴散? 引，【答案】同種? 正，【答案】B，【答案】C等內容，歡迎下載使用。
?

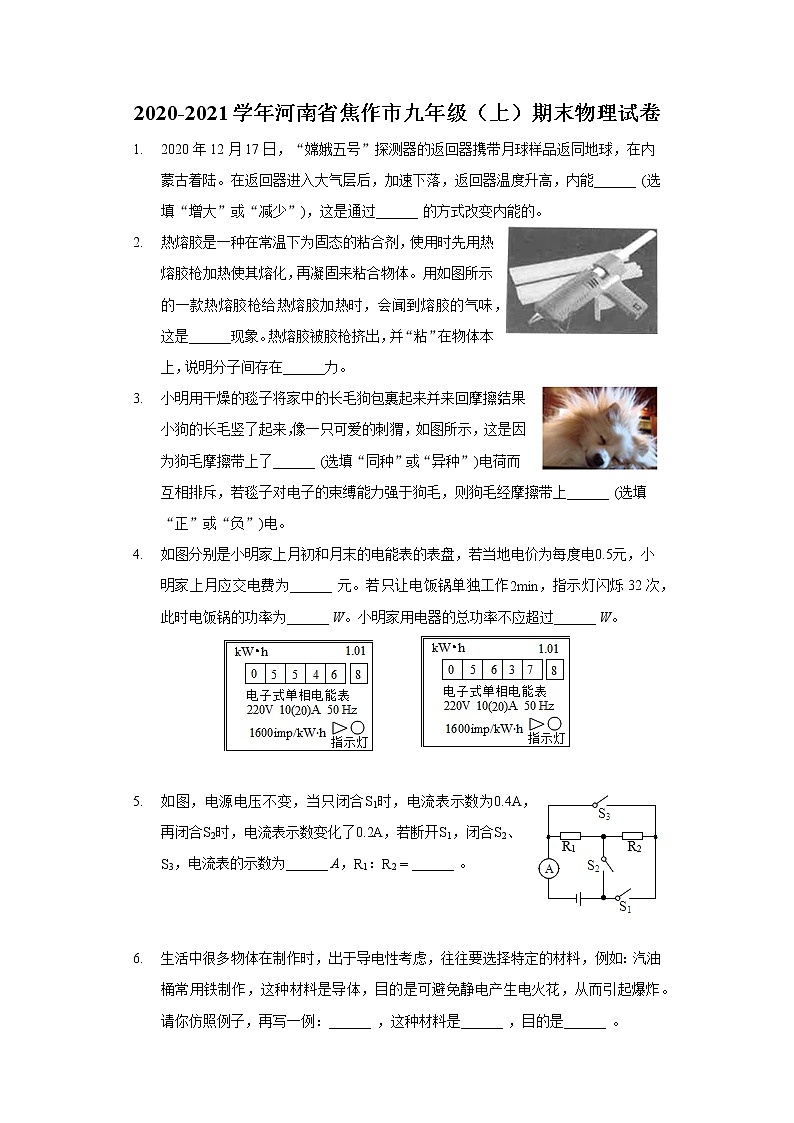

2020-2021學年河南省焦作市九年級（上）期末物理試卷
1. 2020年12月17日，“嫦娥五號”探測器的返回器攜帶月球樣品返同地球，在內蒙古著陸。在返回器進入大氣層后，加速下落，返回器溫度升高，內能______ (選填“增大”或“減少”)，這是通過______ 的方式改變內能的。
2. 熱熔膠是一種在常溫下為固態的粘合劑，使用時先用熱熔膠槍加熱使其熔化，再凝固來粘合物體。用如圖所示的一款熱熔膠槍給熱熔膠加熱時，會聞到熔膠的氣味，這是______現象。熱熔膠被膠槍擠出，并“粘”在物體本上，說明分子間存在______力。
3. 小明用干燥的毯子將家中的長毛狗包裹起來并來回摩擦，結果小狗的長毛豎了起來，像一只可愛的刺猬，如圖所示，這是因?yàn)楣访Σ翈狭薩_____ (選填“同種”或“異種”)電荷而互相排斥，若毯子對電子的束縛能力強于狗毛，則狗毛經摩擦帶上______ (選填“正”或“負”)電。
4. 如圖分別是小明家上月初和月末的電能表的表盤，若當?shù)仉妰r(jià)為每度電0.5元，小明家上月應交電費為______ 元。若只讓電飯鍋單獨工作2min，指示燈閃爍32次，此時電飯鍋的功率為______ W。小明家用電器的總功率不應超過______ W。

5. 如圖，電源電壓不變，當只閉合S1時，電流表示數為0.4A，再閉合S2時，電流表示數變化了0.2A，若斷開S1，閉合S2、S3，電流表的示數為______ A，R1：R2=______ 。



6. 生活中很多物體在制作時，出于導電性考慮，往往要選擇特定的材料，例如：汽油桶常用鐵制作，這種材料是導體，目的是可避免靜電產生電火花，從而引起爆炸。請你仿照例子，再寫一例：______ ，這種材料是______ ，目的是______ 。

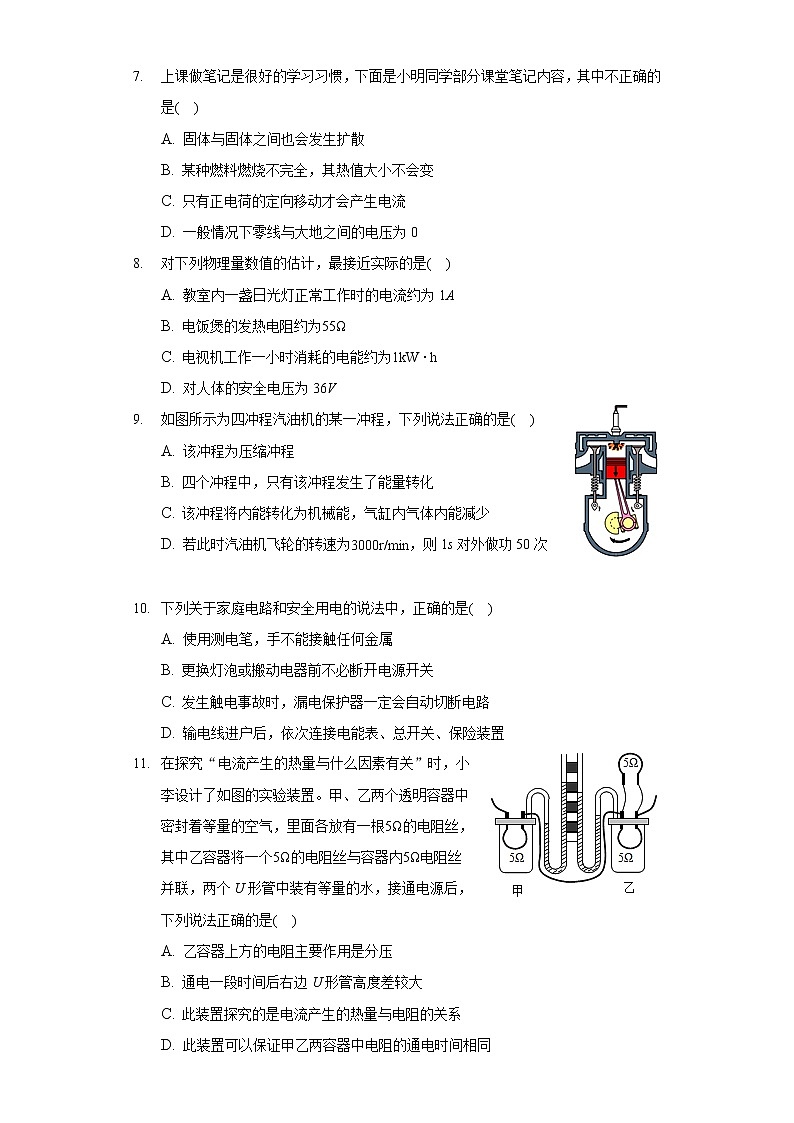

7. 上課做筆記是很好的學習習慣，下面是小明同學部分課堂筆記內容，其中不正確的是(?)
A. 固體與固體之間也會發生擴散
B. 某種燃料燃燒不完全，其熱值大小不會變
C. 只有正電荷的定向移動才會產生電流
D. 一般情況下零線與大地之間的電壓為0
8. 對下列物理量數值的估計，最接近實際的是(?)
A. 教室內一盞日光燈正常工作時的電流約為1A
B. 電飯煲的發熱電阻約為55Ω
C. 電視機工作一小時消耗的電能約為1kW?h
D. 對人體的安全電壓為36V
9. 如圖所示為四沖程汽油機的某一沖程，下列說法正確的是(?)
A. 該沖程為壓縮沖程
B. 四個沖程中，只有該沖程發生了能量轉化
C. 該沖程將內能轉化為機械能，氣缸內氣體內能減少
D. 若此時汽油機飛輪的轉速為3000r/min，則1s對外做功50次


10. 下列關于家庭電路和安全用電的說法中，正確的是(?)
A. 使用測電筆，手不能接觸任何金屬
B. 更換燈泡或搬動電器前不必?cái)嚅_電源開關
C. 發生觸電事故時，漏電保護器一定會自動切斷電路
D. 輸電線進戶后，依次連接電能表、總開關、保險裝置
11. 在探究“電流產生的熱量與什么因素有關”時，小李設計了如圖的實驗裝置。甲、乙兩個透明容器中密封著等量的空氣，里面各放有一根5Ω的電阻絲，其中乙容器將一個5Ω的電阻絲與容器內5Ω電阻絲并聯，兩個U形管中裝有等量的水，接通電源后，下列說法正確的是(?)
A. 乙容器上方的電阻主要作用是分壓
B. 通電一段時間后右邊U形管高度差較大
C. 此裝置探究的是電流產生的熱量與電阻的關系
D. 此裝置可以保證甲乙兩容器中電阻的通電時間相同

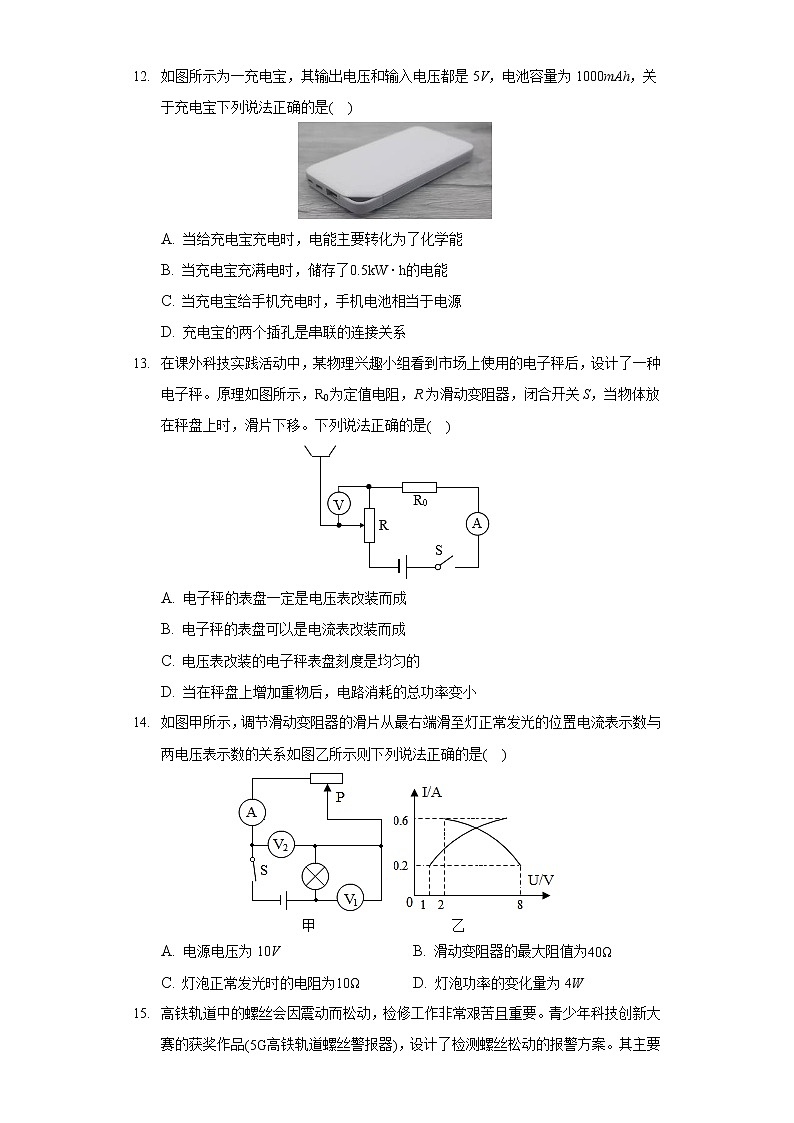

12. 如圖所示為一充電寶，其輸出電壓和輸入電壓都是5V，電池容量為1000mAh，關于充電寶下列說法正確的是(?)
A. 當給充電寶充電時，電能主要轉化為了化學能
B. 當充電寶充滿電時，儲存了0.5kW?h的電能
C. 當充電寶給手機充電時，手機電池相當于電源
D. 充電寶的兩個插孔是串聯的連接關系
13. 在課外科技實踐活動中，某物理興趣小組看到市場上使用的電子秤后，設計了一種電子秤。原理如圖所示，R0為定值電阻，R為滑動變阻器，閉合開關S，當物體放在秤盤上時，滑片下移。下列說法正確的是(?)
A. 電子秤的表盤一定是電壓表改裝而成
B. 電子秤的表盤可以是電流表改裝而成
C. 電壓表改裝的電子秤表盤刻度是均勻的
D. 當在秤盤上增加重物后，電路消耗的總功率變小
14. 如圖甲所示，調節滑動變阻器的滑片從最右端滑至燈正常發光的位置電流表示數與兩電壓表示數的關系如圖乙所示則下列說法正確的是(?)
A. 電源電壓為10V B. 滑動變阻器的最大阻值為40Ω
C. 燈泡正常發光時的電阻為10Ω D. 燈泡功率的變化量為4W
15. 高鐵軌道中的螺絲會因震動而松動，檢修工作非常艱苦且重要。青少年科技創新大賽的獲獎作品(5G高鐵軌道螺絲警報器)，設計了檢測螺絲松動的報警方案。其主要的科學原理是：螺絲(螺絲在電路圖中用虛線框表示，其電阻很小，可忽略不計)連接在電路中，當螺絲松動時，它會與下端的導線分離而斷開，此時電燈亮起而發出警報，及時提醒工人修理。請?jiān)谔摼€框內畫出符合實際的電路圖。








16. 隨著家庭的各種電子設備的增加，很多插排增加了為電子設備充電的USB接口，減少了日常給電子設備找“充電器”的現象。通過拆解發現，插排內部除了提供普通三孔插座外，還內置了一個USB供電模塊，通過兩根線和家庭電路相連，三孔插座和供電模塊由總開關控制，并且可以獨立工作，請?jiān)趫D中用筆畫線代替導線將圖補充完整。








17. 為了比較“水和煤油吸熱本領的大小”，小明做了如圖所示的實驗，在兩個相同的燒杯中，分別裝有水和煤油，用相同的電熱器分別對它們加熱相同的時間，記錄的數據如下表所示。

物質
質量/g
初溫/℃
水溫/℃
加熱時間/min
水
60
20
45
6
煤油
60
20
70
6
(1)實驗中選用相同的電熱器對質量相等的水和煤油加熱相同的時間，水吸收的熱量______ (選填“大于”、“等于”或“小于”)煤油吸收的熱量；
(2)對水和煤油加熱相同的時間后，可以觀察到水升高的溫度______ (選填“大于”、“等于”或“小于”)煤油升高的溫度；
(3)實驗表明，______ (選填“水”或“煤油”)的吸熱能力更強。若水的比熱容是c=4.2×103J/(kg?℃)，煤油的比熱容為______ J/(kg?℃)。
18. 在“探究導體的電阻跟哪些因素有關”的實驗中：小明的猜想是：①電阻可能與導體的材料有關；小亮的猜想是：②電阻可能與導體的長度有關；小敏的猜想是：③電阻可能與導體的橫截面積有關；三位同學為上述探究活動準備了四條材料、長度、粗細如圖甲所示的電阻線，他們已經完成了乙圖的部分實物連接(接點A、B待接入電阻線)。
(1)該實驗是通過觀察______ 來比較接入A、B間的電阻大??；
(2)選用a、b兩條電阻線進行對比實驗，是為了探究猜想______ 是否正確；(只填序號)
(3)要探究猜想②應該選用______ 兩條電阻線(填電阻線的代號字母分別接入A、B進行對比，實驗時，發現燈泡亮度變化不明顯，原因可能是______ ；
(4)經討論同學們對以上實驗電路提出了兩種改進方案，甲：把燈泡更換為電流表，乙：在原電路中串聯接入電流表，你認為______ 種方案的改進更好一些，理由是______ 。

19. 在“測量小燈泡額定功率”實驗中，小燈泡的額定電壓。

(1)圖甲是小明測量小燈泡額定功率的實物電路圖。圖中有一根線連接錯誤，請?jiān)谶@根線上打“×”，并在圖中改正；
(2)閉合開關前，滑片P應位于______ (選填“A”或“B”)端；
(3)閉合開關后，小燈泡不亮，電流表沒有示數，電壓表有較大的示數。經檢查，導線連接完好，則電路故障可能是______ ；
(4)排除故障后，閉合開關S，電壓表示數為1.5V，將滑片P向______ (選填“左”或“右”)端移動，直到小燈泡正常發光，此時電流表示數如圖乙所示，則小燈泡的額定功率為______ W；
(5)小華設計了如圖丙所示的電路來測量小燈泡的額定功率，小燈泡的額定電流為，請完成下列填空(電源電壓不變，R1和R2為滑動變阻器，R2的最大電阻為R0)
①只閉合開關S，S1，調節R2使電流表的示數為；
②再斷開S1，閉合S2，保持R2滑片位置不變，調節R1，使電流表示數為______ ；
③接著將R2的滑片P調至最左端，記下電流表的示數為I1；再將R2的滑片P調至最右端，記下電流表的示數為I2，則小燈泡的額定功率P=______ (用、R0、I1、I2表示)。
20. 如圖甲所示，小明家新裝了一臺智能電熱馬桶蓋，他查閱使用說明書發現便座加熱電路有高、中、低三檔并可手動調節，其額定電壓為220V，低溫?fù)?、中溫?fù)醯念~定功率為22W和44W。利用所學的電學知識他設計了一個等效電路圖，如圖乙所示，用兩個定值電阻R1和R2表示兩電熱絲，開關S2可分別接a、b或c觸點，電路接入家庭電路中時均能正常工作。
(1)分析電路可知，要使加熱電路處于高擋位，開關S1______ (選填“斷開”或“閉合”)，開關S2接______ (選填“a”或“b”)；
(2)計算R1和R2的電阻；
(3)計算高擋位工作10min消耗的電能。

21. 如圖所示是小強家新裝的天然氣熱水器，銘牌上標注的能效等級為二級，國家規定能效等級為二級的，其熱效率值不低于88%，他想通過洗澡估測一下這款燃?xì)鉄崴鞯哪苄У燃?jí)是否能達到標定的二級，于是他將燃?xì)鉄崴鞯臏囟仍O(shè)定在40℃(即水從熱水器流出的溫度)，他家所用的花灑出水量為6L/min，洗澡用時15min，洗澡前查看了燃?xì)獗砩巷@示的余氣量為165.5m3，洗澡后查看了燃?xì)獗砩巷@示的余氣量為165.3m3，已知進入熱水器的冷水溫度為5℃，水的比熱容c=4.2×103J/(kg?℃)，水的密度ρ=1.0×103kg/m3，天然氣的熱值q=7.0×107J/m3。求：
(1)洗澡用了多少質量的水；
(2)消耗的天然氣完全燃燒放出的熱量；
(3)這款天然氣熱水器是否達到能效二級標準；
(4)已知這款熱水器的額定產熱水能力為12kg/min(溫升25℃)，即每分鐘最多讓12kg的水升高25℃。當水的初溫和出水量與測試相同時，水從熱水器中流出的最高溫度能達到______ ℃。
答案和解析
1.【答案】增大? 做功

【解析】解：
嫦娥五號返回器返回時，返回器進入大氣層后與大氣劇烈摩擦溫度升高，內能增加，機械能轉化為內能，這是通過做功的方式改變物體內能。
故答案為：增大；做功。
改變物體內能的方式有兩種：做功和熱傳遞，熱傳遞過程是能量的轉移過程，而做功過程是能量的轉化過程。
本題主要考查學生對改變物體內能的方式的理解和掌握，屬于基礎知識的考查。

2.【答案】擴散? 引

【解析】解：熱熔膠槍給熱熔膠加熱時，會聞到熔膠的氣味，這是熔膠的氣味分子做無規則運動的結果，屬于擴散現象；
熱熔膠被膠槍擠出，并“粘”在物體本上，說明分子間存在引力；
故答案為：擴散；引。
擴散現象是分子無規則運動的結果；
分子間存在相互作用的引力和斥力。
此題結合實際考查了擴散現象和分子間的作用力，體現了物理來源于生活的特點。

3.【答案】同種? 正

【解析】解：狗毛是因?yàn)槟Σ翈狭送N電荷，同種電荷相互排斥，所以小狗的長毛豎了起來，像一只可愛的刺猬；若毯子對電子的束縛能力強于狗毛，則毯子與狗毛摩擦?xí)r，毯子得到電子，帶負電，狗毛失去電子，帶正電。
故答案為：同種；正。
摩擦可使物體帶電，同種電荷相互排斥，異種電荷相互吸引；
摩擦起電的實質是電子發生了轉移，束縛電子能力強的物體容易得到電子，帶負電；束縛電子能力弱的物體容易失去電子，帶正電。
本題考查摩擦起電和電荷間的相互作用、以及摩擦起電的實質，本題是一道基礎題，熟練掌握基礎知識是正確解題的關鍵。

4.【答案】45.56004400

【解析】解：
(1)小明家上月底電能表的示數為5637.8kW?h，上月初電能表5546.8kW?h，
小明家上月消耗的電能：5637.8kW?h?5546.8kW?h=91kW?h，
小明家上月應交電費：0.5元/kW?h×91kW?h=45.5元；
(2)1600imp/kW?h表示電路中每消耗1kW?h的電能，指示燈閃爍1600次，
指示燈閃爍32次，電飯鍋消耗的電能：
W=321600kW?h=0.02kW?h；
電飯鍋的功率：
P=Wt=0.02kW?h260h=0.6kW=600W；
(3)10(20A)中，20A是指電能表平時工作時允許通過的最大電流，220V是指電能表的工作電壓，
小明家用電器的最大總功率：
。
故答案為：45.5；600；4400。
(1)小明家上月消耗電能的計算方法：上月底電能表的示數與上月初電能表的示數之差；電能表讀數時注意：最后一位是小數，單位kW?h；
(2)1600imp/kW?h表示電路中每消耗1kW?h的電能，指示燈閃爍1600次，據此求出指示燈閃爍32次消耗的電能，然后根據P=Wt求出電飯鍋的功率；
(3)10(20A)中，10A是指電能表的標定電流，20A是指電能表平時工作時允許通過的最大電流，220V是指電能表的工作電壓，利用P=UI求小明家用電器的最大總功率。
本題考查了消耗電能、電功率的計算，關鍵是要明白各參數的物理意義。

5.【答案】1.82：1

【解析】解：當只閉合S1時，兩電阻串聯，電流表測量電路的電流，
由I=UR可得，R1和R2的總阻值為：
；
再閉合S2時，電阻R2被短路，只有電阻R1工作，總電阻減小，電流表示數增大了0.2A，變成了0.4A+0.2A=0.6A，
由I=UR可得，R1的阻值為：
R1=UI2=U0.6A，
根據串聯電路電阻的規律知，
R2的電阻為：
，
由R2的表達式知，若把R2接在電壓為U的電路中時，通過R2的電流為1.2A，
若斷開S1，閉合S2、S3，兩電阻并聯，電流表測量干路電流，
由于R1和R2兩端的電壓不變，所以通過R1和R2的電流仍為0.6A和1.2A，
根據并聯電路電流的規律知，
干路的電流為：
I=I1′+I2′=0.6A+1.2A=1.8A；
R1R2=U0.6AU1.2A=21。
故答案為：1.8；2：1。
當只閉合S1時，兩電阻串聯，電流表測量電路的電流，根據歐姆定律表示出R1和R2的總阻值；
再閉合S2時，電阻R2被短路，只有電阻R1工作，電阻減小，電流表示數增大了0.2A，根據歐姆定律表示出R1的阻值；
根據串聯電路電阻的規律表示出R1的阻值；
若斷開S1，閉合S2、S3，兩電阻并聯，電流表測量干路電流，根據并聯電路電流的規律算出電流表的示數；
根據R1和R1的表達式算出兩電阻之比。
本題考查了串聯電路的特點和歐姆定律的應用，會表示出兩端的阻值是解決問題的關鍵。

6.【答案】導線常用銅或鋁制作? 導體? 傳輸電時，減少能量損失

【解析】解：電路中的導線通常用銅或鋁制作，它們都是導體，在長度和橫截面積相同時，它們的電阻阻值較小，根據焦耳定律Q=I2Rt可知，在電流和通電時間相同時，銅或鋁消耗的能量較小，即為了傳輸電時，減少能量損失。
故答案為：導線常用銅或鋁制作；導體；傳輸電時，減少能量損失。
電路中的導線通常用銅或鋁制作，它們都是導體，在長度和橫截面積相同時，它們的電阻阻值較小，根據焦耳定律判斷出目的。
該題要結合生活實際判斷，還要利用焦耳定律分析。

7.【答案】C

【解析】解：A、固體、液體、氣體都能發生擴散現象，因此，擴散現象能在固體之間發生，故A正確；
B、熱值是燃料的一種特性，不同的燃料，其熱值一般不同，熱值大小僅與燃料的種類有關，而與燃料的質量、燃料的燃燒程度無關，當燃料不完全燃燒時，熱值不變，故B正確；
C、正電荷定向移動可以形成電流，負電荷定向移動也可以形成電流，正負電荷向相反方向移動也可以形成電流，故C錯誤；
D、家庭電路的兩根導線，正常情況下，零線與大地之間電壓0V，故D正確。
故選：C。
(1)固體、液體、氣體都能發生擴散現象；
(2)單位質量的某種燃料完全燃燒放出的熱量叫做這種燃料的熱值，熱值是燃料的一種特性，熱值大小僅與燃料的種類有關，而與燃料的質量、燃料的燃燒程度無關；
(3)正電荷和負電荷的定向移動都可以形成電流；
(4)正常情況下火線和零線之間的電壓是220V，火線和地線之間的電壓是220V，零線和地線之間的電壓是0V。
本題考查了擴散現象、熱值的定義、電流產生的原因以及電壓，是一道綜合題，但是難度不大。

8.【答案】B

【解析】解：A、教室中日光燈的功率為40W，正常工作時通過的電流I=PU=40W220V≈0.2A，故A不符合實際；
B、電飯煲的電功率約900W，根據P=U2R=(220V)2900W≈54Ω，所以電飯煲的發熱電阻約為55Ω符合，故B符合實際；
C、電視機的功率約為120W，所以電視機工作一小時消耗的電能約為0.12kW?h，故C不符合實際；
D、對人體的安全電壓應該是不高于36V，故D不符合實際。
故選：B。
不同物理量的估算，有的需要憑借生活經驗，有的需要簡單的計算，有的要進行單位的換算，最后判斷最符合實際的是哪一個。
物理與社會生活聯系緊密，多了解一些生活中的常見量的值可幫助我們更好地學好物理，同時也能讓物理更好地為生活服務。

9.【答案】C

【解析】解：
A、圖中四沖程汽油機的進氣門和排氣門關閉，火花塞點火，活塞下行，氣缸容積變大，所以是做功沖程，故A錯誤。
B、內燃機的四個沖程中有兩個沖程發生了能量轉化，在壓縮沖程中機械能轉化為內能，在做功沖程中內能轉化為機械能，故B錯誤。
C、汽油機的做功沖程將內能轉化為機械能，氣缸內氣體內能減少，故C正確。
D、四沖程汽油機的飛輪轉速為3000r/min，則該飛輪每秒鐘轉50圈，完成了100個沖程，對外做功25次，故D錯誤。
故選：C。
(1)判斷沖程可以看氣閥門的開關情況和活塞運動情況，結合規律總結進行判斷內燃機的沖程。
(2)內燃機的四個沖程中有兩個沖程發生能量轉化，即壓縮沖程和做功沖程。
(3)四沖程內燃機曲軸轉一圈，完成2個沖程，活塞往復1次，1個工作循環中包括4個沖程并對外做功1次。
此題是關于內燃機的綜合題目，知道四沖程汽油機在一個工作循環中曲軸轉2圈、飛輪轉2周、做功一次是解決該題的關鍵。

10.【答案】D

【解析】解：A、使用測電筆辨別火線、零線時，一定要用手指接觸筆尾金屬體，但不能用手接觸測電筆前端的金屬體，故A錯誤；
B、更換燈泡、搬動用電器前，應斷開電源開關，以防止人接觸用電器時觸電，故B錯誤；
C、漏電保護器在電路發生漏電現象時會自動跳閘，所以由于漏電而發生觸電事故時，漏電保護器會自動切斷電路，若觸電不是因?yàn)槁╇姲l(fā)生的，則漏電保護器不會斷開電路，故C錯誤；
D、輸電線進戶后首先接到電能表上，后面依次是總開關、保險裝置、插座等，故D正確。
故選：D。
(1)使用測電筆辨別火線時，一定要用手觸及筆尾的金屬部分，否則容易造成誤判，是十分危險的；使用測電筆時，不能用手接觸測電筆前端的金屬體，這樣會造成人身觸電事故；
(2)更換燈泡、搬動用電器前，應斷開電源開關，以防止觸電；
(3)漏電保護器：漏電保護器俗稱漏電開關，是用于在電路或電器絕緣受損發生對地短路或漏電時防人身觸電和電氣火災的保護電器；
(4)輸電線進戶后首先接到電能表上，后面依次是總開關、保險裝置。
此題考查的是安全用電常識，需要清楚的是，空氣開關和漏電保護器的工作原理是不同的，兩者不能相互代替。

11.【答案】D

【解析】解：由圖可知，裝置右面的兩個電阻并聯后再與左面的電阻串聯，通過左面電阻的電流等于右面兩個電阻的電流的和，所以乙容器上方的電阻主要作用是改變電流的大小，故該裝置是研究電流產生的熱量與電流的關系，此裝置可以可知甲乙兩容器中電阻的通電時間相同，故AC錯誤，D正確；
左右兩容器中的電阻相同，而通過左側電阻的電流大于右側容器內電阻的電流，通電時間相同，由Q=I2Rt可知，左邊容器中的電阻產生的熱量多，左邊U形管內液面的高度差比右邊U形管內液面的高度差大，故B錯誤。
故選：D。
(1)電流產生的熱量跟電流大小、電阻大小、通電時間有關，實驗中采用的是控制變量法；
(2)電流通過導體產生熱量的多少不能直接觀察，但氣體溫度的變化可以通過U形管中液面高度差的變化來反映，屬于轉換法。
此題主要考查的是學生對“電流通過導體產生的熱量與電阻的關系”實驗的理解和掌握，注意控制變量法和轉換法的運用，同時考查了學生對焦耳定律變形公式的理解和掌握，難度較大。

12.【答案】A

【解析】解：A、給充電寶充電時將電能轉化為化學能，故A正確；
B、此充電寶自身充電時的功率為：P=UI=5V×1000×10?3A=5W=0.005kW，則當充電寶充滿電時，儲存的電能為：W=Pt=0.005kW×1h=0.005kW?h，故B錯誤；
C、在給手機電池充電的過程中，在電路中手機電池消耗電能，所以手機電池相當于用電器，故C錯誤；
D、充電寶給手機充電過程中，各手機間互不影響，所以輸出端的連接方式是并聯，故D錯誤；
故選：A。
(1)判斷能量的轉化，我們主要看它要消耗什么能量，得到什么能量，因?yàn)榭偸窍牡哪芰哭D(zhuǎn)化為得到的能量。
(2)根據P=UI求出充電功率，然后利用W=Pt求出儲存的電能；
(3)用電器是將電能轉化為其他形式能的裝置；
(4)充電寶的兩個插孔給手機充電過程中，各手機應互不影響，根據串、并聯電路特點分析各輸出端的連接方式。
此題考查的是我們對“充電寶”有關信息的掌握和應用，體現了物理與日常生活的密切聯系。

13.【答案】AC

【解析】
【分析】
本題考查串聯電路特點、歐姆定律和電功率公式的靈活運用，題目難度不大。
由電路圖可知，R與R0串聯，電壓表測滑片上方電阻絲兩端的電壓，電流表測電路中的電流，滑片移動時，R接入電路中的電阻不變，電路中的總電阻不變，由歐姆定律可知通過電路的電流不變，電壓表測滑片上方電阻絲兩端的電壓，分析電壓表示數與的函數關系可判斷；
在秤盤上增加重物后，電源電壓不變，通過電路的電流不變，由P=UI可得電路消耗的總功率不變。
【解答】
ABC.由電路圖可知，R與R0串聯，電壓表測滑片上方電阻絲兩端的電壓，電流表測電路中的電流，因電壓表的內阻很大、在電路中相當于斷路，所以，滑片移動時，R接入電路中的電阻不變，電路中的總電阻不變，由歐姆定律可知通過電路的電流不變，不可以使用電流表改裝成電子秤的表盤；電壓表測滑片上方電阻絲兩端的電壓，則，即電壓表示數與為正比關系，所以電壓表改裝的電子秤表盤刻度是均勻的；故AC正確，B錯誤；
D.在秤盤上增加重物后，電源電壓不變，通過電路的電流不變，由P=UI可得電路消耗的總功率不變，故D錯誤。??
14.【答案】BD

【解析】解：燈與變阻器串聯，電壓表V1測燈的電壓，V2測變阻器的電壓，電流表測電路的電流。
調節滑動變阻器的滑片從最右端滑至燈正常發光的位置，變阻器連入電路的電阻變小，電路的電流變大，根據U=IR可知，燈的電壓變大，
故左邊圖像為電流隨V1的示數的變化關系，右邊圖像為為電流隨V2的示數變化關系，
當電路電流最小為0.2A時，由圖中兩電壓表示數，根據串聯電路電壓的規律，
兩電壓表示數之和為電源電壓：
，故A錯誤；
滑動變阻器的最大阻值為：，故B正確；
變阻器連入電路的電阻最大時，電路電流最小為0.2A，由圖知，燈的電壓為1V，燈的最小功率：
；
燈正常發光時，電路的電流為0.6A，由圖可知，變阻器的電壓為2V，由串聯電路電壓的規律，燈的額定電壓為：
，
燈的額定功率為：
P2=ULIL=7V×0.6A=4.2W，
燈泡正常發光時的電阻：RL=ULIL=7V0.6A≈11.7Ω，故C錯誤；
故燈的功率變化量為：
△P=4.2W?0.2W=4W，故D正確。
故選：BD。
(1)燈與變阻器串聯，電壓表V1測燈的電壓，V2測變阻器的電壓，電流表測電路的電流，
根據已知條件和U=IR分別確定左、右邊圖像為電流隨哪個電壓表示數的變化關系；當電路電流最小為0.2A時，由圖中兩電壓表示數，根據串聯電路電壓的規律得出兩電源電壓；
(2)變阻器連入電路的電阻最大時，電路電流最小為0.2A，根據歐姆定律可計算滑動變阻器的最大阻值，根據P=UI求出燈的最小功率；
燈正常發光時，電路的電流為0.6A，由圖知變阻器的電壓，由串聯電路電壓的規律得出燈的額定電壓，根據P=UI得出燈的額定功率，從而得出燈的功率變化量，根據歐姆定律計算燈泡正常發光時的電阻。
本題考查串聯電路的規律及歐姆定律和電功率公式的運用，關鍵是電路結構的分析和從圖中獲取有效的信息。

15.【答案】解：根據題意可知，螺絲連接在電路中，當螺絲松動時，它會與下端的導線分離而斷開，螺絲不接入電路中，即螺絲所在電路部分發生了斷路，指示燈會發光，這表明螺絲與燈泡是并聯在電路中的，由于螺絲的電阻很小，能將燈泡短路；為了保護電路，防止電源短路，在電路中串聯一個保護電阻，電路圖如圖所示：


【解析】螺絲連接在電路中，當螺絲松動時，它會與下端的導線分離而斷開，螺絲不接入電路中，指示燈會發光，據此分析電路的連接方式。
本題考查了電路圖的設計，明確螺絲與燈泡的連接方式是解題的關鍵。

16.【答案】解：
由題知，三孔插座和供電模塊可以獨立工作，即兩者是并聯的，而三孔插座和供電模塊由總開關控制，說明開關在干路上，由此按家庭電路連接的要求補畫電路如圖所示：


【解析】燈泡的接法：火線進入開關，再進入燈泡頂端的金屬點；零線直接接入燈泡的螺旋套；三孔插座的接法：上孔接地線，左孔接零線，右孔接火線。
家庭電路的連接，要掌握家庭電路的燈泡、開關、三孔插座、兩孔插座、保險絲的接法，同時考慮使用性和安全性。

17.【答案】等于? 小于? 水? 2.1×103

【解析】解：(1)根據轉換法，實驗中選用相同的電熱器對質量相等的水和煤油加熱相同的時間，水吸收的熱量等于煤油吸收的熱量；
(2)由表中數據，對水和煤油加熱相同的時間后，可以觀察到水升高的溫度小于煤油升高的溫度；
(3)因質量相同的水和煤油，加熱相同的時間后，水升高的溫度小于煤油升高的溫度，根據比較吸熱能力的方法，水的吸熱能力更強；
由表中數據，加熱6鐘，水升高的溫度為：
45°C?20℃=25℃；
煤油升高的溫度為：
70℃?20℃=50℃，根據Q=cm△t，在質量和吸熱相同的情況下，升高的溫度與比熱容成反比，故煤油的比熱容為c′=25℃50℃×c==25℃50℃×4.2×103J/(kg?℃)=2.1×103J/(kg?℃)。
?故答案為：(1)等于；(2)小于；(3)水；2.1×103。
(1)我們使用相同的加熱器通過加熱時間的長短來比較吸熱多少，這種方法叫轉換法；
(2)根據表中數據分析回答；
(3)使相同質量的不同物質吸收相同的熱量(即加熱相同的時間)，比較溫度的變化，溫度變化小的吸熱能力強；
由表中數據得出加熱6鐘水和煤油升高的溫度，根據Q=cm△t，在質量和吸熱相同的情況下，升高的溫度與比熱容成反比，據此得出煤油的比熱容。
本題比較不同物質的吸熱能力，考查控制變量法、轉換法的應用和比較吸熱能力的方法及Q=cm△t的運用，為熱學中的重要實驗。

18.【答案】燈泡的亮度? ③? a、c 電阻絲的阻值相差太小? 乙? 乙的方法除了可以精確反映電阻值大小外，小燈泡可以起到保護電路的作用

【解析】解：
(1)不同的電阻絲電阻不同，將電阻絲分別接入A、B間時，電路電流不同、燈泡的亮度不同，可觀察燈泡的亮暗來比較電阻絲電阻的大小，這是轉換法的應用；
(2)選用a、b兩條電阻線進行對比實驗，a、b的材料、長度相同，橫截面積不同，是為了探究猜想③是否正確；
(3)要探究猜想②，應選取材料相同、橫截面積相等、長度不同的電阻線，所以可用a、c電阻線，用到了控制變量法；電源電壓一定時，所選電阻絲的阻值相差太小，根據P=U2R可知，燈泡的功率變化較小，則燈泡亮度變化不明顯；
(4)將燈泡換為電流表，A、B間的電阻決定電路中的電流，因此，當A、B間電阻過小時，電流會過大，電流表可能會被燒壞；
在原電路中串聯一個電流表，可以精確反映電阻值大小外，小燈泡可以起到保護電路的作用，因此乙同學的方案更好。
故答案為：(1)燈泡的亮度；(2)③；(3)a、c；電阻絲的阻值相差太??；(4)乙；乙的方法除了可以精確反映電阻值大小外，小燈泡可以起到保護電路的作用。
(1)電源電壓不變、燈泡電阻不變，接入電路的電阻不同，電路中電流變化，燈泡亮度不同，可觀察燈泡的亮暗來比較電阻的大?。?br /> (2)(3)導體的電阻跟導體的長度、橫截面積、材料和溫度有關，實驗中采用的是控制變量法；電壓一定時，由P=U2R可知，導體電阻變化不大時，燈泡的功率變化不大，燈泡的亮暗變化不明顯，不能反映電阻變化情況；
(4)電路的總電阻越大，電路中的電流會越小，電路以及電路中的各元件越安全，因此根據保護電路的思路進行分析。
本題主要考查影響電阻大小的因素以及學生對控制變量法的掌握，是一道比較好的實驗探究題?？刂谱兞糠ㄊ浅踔形锢韺?shí)驗中比較常用的研究方法之一，例如歐姆定律，焦耳定律等，只要某個物理量跟幾個因素有關，就要采用控制變量法。

19.【答案】B 小燈泡斷路? 左? ?

【解析】解：(1)小燈泡需串聯在電路中，電壓表需并聯在小燈泡兩端，據此分析，找到錯誤的導線，在這根線上打“×”，并在圖中改正，如下圖所示：

(2)滑動變阻器有保護電路的作用，閉合開關前，滑片P應位于阻值最大處，即位于B端；
(3)閉合開關后，小燈泡不亮，電流表沒有示數，說明電路斷路，電壓表有較大的示數，說明電壓表和電源已連成接通的閉合回路，經檢查，導線連接完好，則電路故障可能是小燈泡斷路；
(4)排除故障后，閉合開關S，電壓表示數為1.5V，電壓表測量小燈泡的電壓，而小燈泡的額定電壓，故應讓電壓表的示數變大。串聯電路中，元件的電阻越大，所芬的電壓越大，故應讓滑動變阻器的電壓變小，應調節滑片讓滑動變阻器的電阻變小，滑片需向左端移動；小燈泡正常發光，此時電流表示數如圖乙所示，電流表選擇“0?0.6A”的量程，分度值為0.02A，讀數為0.26A，則小燈泡的額定功率為：P=UI=0.26A×2.5V=0.65W；
(5)①只閉合開關S，S1，此時燈泡和滑動變阻器R2串聯，調節R2使電流表的示數為；
②再斷開S1，閉合S2，此時兩滑動變阻器R1、R2串聯，保持R2滑片位置不變，調節R1，使電流表示數為為，根據等效替代的方法，此時R1=RL；
③接著將R2的滑片P調至最左端，記下電流表的示數為I1，此時R2連入電路中的電阻為0，設電源電壓為U，則：U=I1R1…Ⅰ，
再將R2的滑片P調至最右端，記下電流表的示數為I2，此時R2連入電路中的電阻為R0，則：U=I2R0+I2R1…Ⅱ，
由Ⅰ、Ⅱ兩式可得，U=I1R1=I2R0+I2R1，即，RL=R1=I2R0I1?I2，故小燈泡額定功率為：。
故答案為：(1)如上圖所示；(2)B；(3)小燈泡斷路；(4)左；0.65；；。
(1)小燈泡需串聯在電路中，電壓表需并聯在小燈泡兩端，據此分析，找到錯誤的導線，并在圖中改正；
(2)滑動變阻器有保護電路的作用，閉合開關前，滑片P應位于阻值最大處；
(3)閉合開關后，小燈泡不亮，電流表沒有示數，說明電路斷路，電壓表有較大的示數，說明電壓表和電源已連成接通的閉合回路，據此分析；
(4)排除故障后，閉合開關S，電壓表示數為1.5V，電壓表測量小燈泡的電壓，而小燈泡的額定電壓，故應讓電壓表的示數變大。根據串聯電路分電壓，元件的電阻越大，所分電壓越大來分析滑片的移動方向；讀出小燈泡正常發光時電流表的示數，已知燈泡的額定電壓，根據P=UI計算額定功率；
(5)根據P=I2R，在只有電流表的情況下，測量出燈正常發光的電阻即可；
①只閉合開關S，S1，此時燈泡和滑動變阻器R2串聯，調節R2使電流表的示數為，即小燈泡正常發光；
②再斷開S1，閉合S2，此時兩滑動變阻器R1、R2串聯，保持R2滑片位置不變，調節R1，使電流表示數為小燈泡的額定電流，根據等效法，此時滑動變阻器R1連入電路中的電阻大小等于燈正常發光時的電阻大??；
③為求出此時滑動變阻器R1使連入電路中的電阻，接著將R2的滑片P調至最左端，記下電流表的示數為I1，再將R2的滑片P調至最右端，記下電流表的示數為I2，根據串聯電路的規律和歐姆定律求出R1的大小，即小燈泡電阻的大小，再利用P=I2R，求出小燈泡額定功率。
本題考查“測量小燈泡額定功率”實驗中，重點考查了器材的選擇、故障分析、電功率的計算等問題，同時也考查利用等效替代法求電阻和設計實驗方案測電功率的能力，綜合性強，難度較大。

20.【答案】閉合? a

【解析】解：(1)根據P=UI=U2R可知，在電壓一定的條件下，電阻最小時，功率最大，要使加熱電路處于高擋位，則電路中的電阻最小，根據電阻的串并聯特點可知：R1與R2并聯時電路中的總電阻最小，所以，應閉合開關S1、S2接a；
當開關S1斷開、S2接c時，R1與R2串聯，電路中的總電阻最大，電路的功率最小，處于低溫?fù)酰?br /> 當開關S1閉合、S2接b時，電路為R1的簡單電路，電路處于中溫?fù)酰?br /> (2)當開關S1閉合、S2接b時，電路為R1的簡單電路，此時電熱器處于中溫?fù)酰阎袦負醯念~定功率為44W，
根據P=UI=U2R可得R1的阻值：；
當開關S1斷開、S2接c時，兩電熱絲串聯，電熱器處于低溫?fù)酰?br /> 根據P=UI=U2R可得此時的總電阻：
；
由串聯電路的電阻特點可得：；
(3)電熱器處于高溫?fù)鯐r(shí)，兩電熱絲并聯，則高溫?fù)醯募訜峁β蕿椋?br /> ，
則高擋位工作10min消耗的電能。
答：(1)閉合；a；
(2)R1和R2的電阻分別為1100Ω、1100Ω；
(3)高擋位工作10min消耗的電能為5.28×104J。
(1)根據P=UI=U2R可知，在電壓一定的條件下，電阻最小時，功率最大，要使加熱電路處于高擋位，則電路中的電阻最小，根據電阻的連接方式得出開關所處的狀態；
(2)中溫?fù)醯念~定功率為44W，根據P=UI=U2R可求出此時R1的阻值；利用低溫?fù)醯念~定功率，根據P=UI=U2R求出串聯電路的總電阻；由串聯電路的電阻特點可得R2的阻值；
(3)電熱器處于高溫?fù)鯐r(shí)，兩電熱絲并聯，根據并聯電路的特點和P=U2R求出高溫?fù)醯募訜峁β剩缓罄肳=Pt求出消耗的電能。
本題考查了電熱器工作狀態的判斷和電功率的計算，解題的關鍵是分析出電阻串聯時電功率最小，電阻并聯時電功率最大。

21.【答案】55

【解析】解：(1)由題知，洗澡時花灑出水量6L/min，用時15min，所以洗澡用水的體積：
，
由密度公式可得，洗澡用水的質量：
；
(2)由洗澡前后燃?xì)獗盹@示的余氣量可得，消耗天然氣的體積：
V=165.5m3?165.3m3=0.2m3，
所以消耗的天然氣完全燃燒放出的熱量：
Q=Vq=0.2m3×7.0×107J/m3=1.4×107J；
(3)洗澡時進入熱水器的水吸收的熱量：
，
熱水器的熱效率：
，
所以這款天然氣熱水器達到能效二級標準；
(4)熱水器的額定產熱水能力為12kg/min，即每分鐘流出熱水質量，
當熱水器在額定出水時，水吸收的熱量：
，
測試時，出水量為6L/min，則每分鐘流出熱水質量，
當熱水器在額定出水情況下水吸收的熱量全部用來給測試時水吸收熱量時，流出水溫最高，
由Q=cm(t?t0)可得測試時，水從熱水器中流出的最高溫度：
。
故答案為：(1)洗澡用了90kg質量的水；
(2)消耗的天然氣完全燃燒放出的熱量為1.4×107J；
(3)這款天然氣熱水器達到能效二級標準；
(4)55。
(1)他家所用的花灑出水量為6L/min，洗澡用時15min，由此計算出用水體積，由密度公式計算用水的質量；
(2)根據洗澡前后燃?xì)獗淼挠鄽饬坑?jì)算消耗燃?xì)獾捏w積，由Q=Vq計算天然氣完全燃燒放出的熱量；
(3)先計算洗澡水吸收的熱量，再由效率公式計算天然氣的熱效率，與二級標準比較判斷；
(4)根據題意額定產熱水能力時水吸收熱量等于測試時水吸收熱量時流出水溫最高，由此根據吸熱公式計算從熱水器中流出水的最高溫度。
本題以天然氣熱水器為情景考查了密度、燃料放熱、吸熱以及效率公式的應用，考查知識點多，綜合性強，有一定難度。
