2020-2021學年廣東省佛山市三水區九年級（上）期末物理試卷

這是一份2020-2021學年廣東省佛山市三水區九年級（上）期末物理試卷，共25頁。試卷主要包含了5×104kW的發電機組，2×103J/】，【答案】B，【答案】A，【答案】C，【答案】D，【答案】半導體；導體；零等內容，歡迎下載使用。
?

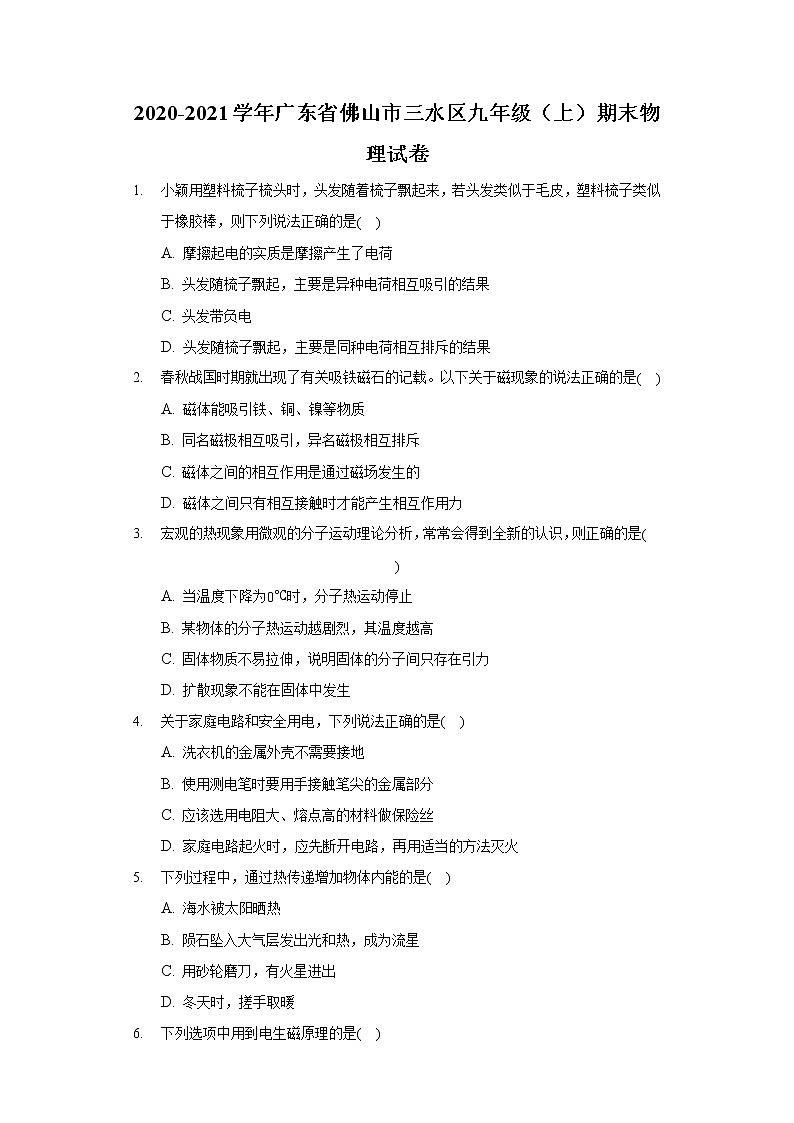

2020-2021學年廣東省佛山市三水區九年級（上）期末物理試卷
1. 小穎用塑料梳子梳頭時，頭發隨著梳子飄起來，若頭發類似于毛皮，塑料梳子類似于橡膠棒，則下列說法正確的是(?)
A. 摩擦起電的實質是摩擦產生了電荷
B. 頭發隨梳子飄起，主要是異種電荷相互吸引的結果
C. 頭發帶負電
D. 頭發隨梳子飄起，主要是同種電荷相互排斥的結果
2. 春秋戰國時期就出現了有關吸鐵磁石的記載。以下關于磁現象的說法正確的是(?)
A. 磁體能吸引鐵、銅、鎳等物質
B. 同名磁極相互吸引，異名磁極相互排斥
C. 磁體之間的相互作用是通過磁場發生的
D. 磁體之間只有相互接觸時才能產生相互作用力
3. 宏觀的熱現象用微觀的分子運動理論分析，常常會得到全新的認識，則正確的是(?)
A. 當溫度下降為0℃時，分子熱運動停止
B. 某物體的分子熱運動越劇烈，其溫度越高
C. 固體物質不易拉伸，說明固體的分子間只存在引力
D. 擴散現象不能在固體中發生
4. 關于家庭電路和安全用電，下列說法正確的是(?)
A. 洗衣機的金屬外殼不需要接地
B. 使用測電筆時要用手接觸筆尖的金屬部分
C. 應該選用電阻大、熔點高的材料做保險絲
D. 家庭電路起火時，應先斷開電路，再用適當?shù)姆椒缁?br /> 5. 下列過程中，通過熱傳遞增加物體內能的是(?)
A. 海水被太陽曬熱
B. 隕石墜入大氣層發出光和熱，成為流星
C. 用砂輪磨刀，有火星進出
D. 冬天時，搓手取暖

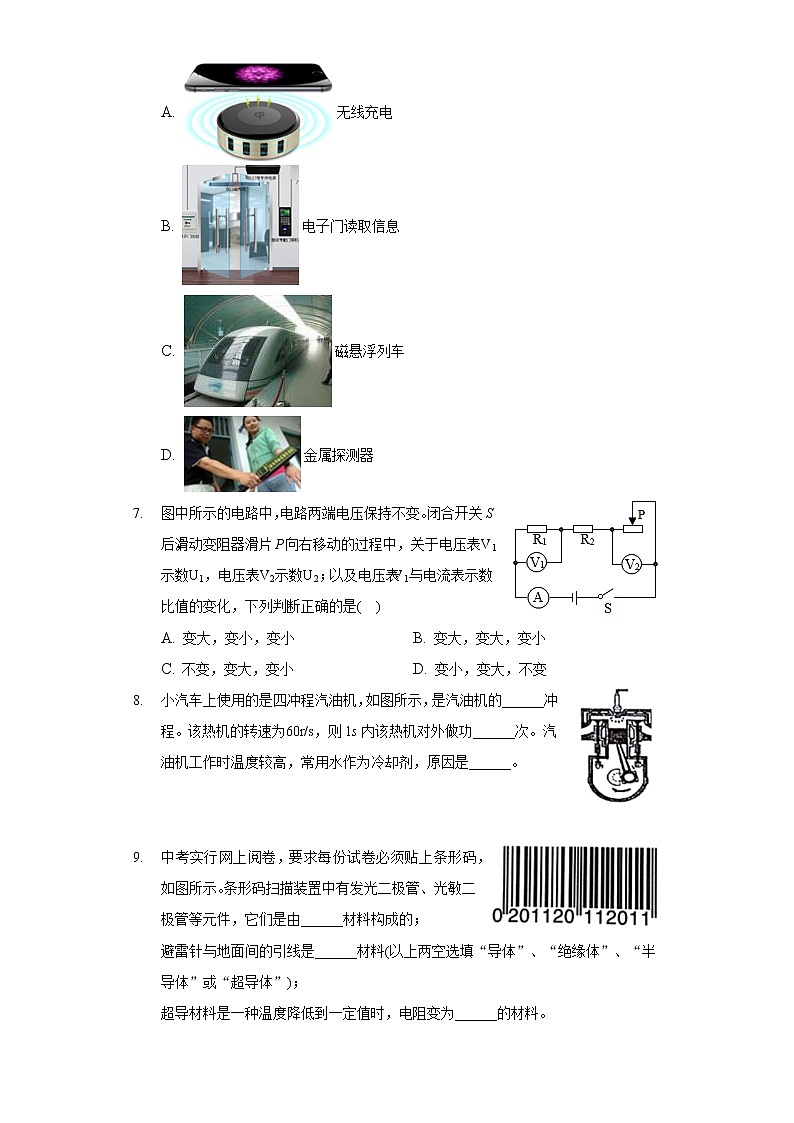

6. 下列選項中用到電生磁原理的是(?)
A. 無線充電
B. 電子門讀取信息
C. 磁懸浮列車
D. 金屬探測器
7. 圖中所示的電路中，電路兩端電壓保持不變。閉合開關S后，滑動變阻器滑片P向右移動的過程中，關于電壓表V1示數U1，電壓表V2示數U2；以及電壓表V1與電流表示數比值的變化，下列判斷正確的是(?)
A. 變大，變小，變小 B. 變大，變大，變小
C. 不變，變大，變小 D. 變小，變大，不變
8. 小汽車上使用的是四沖程汽油機，如圖所示，是汽油機的______沖程。該熱機的轉速為60r/s，則1s內該熱機對外做功______次。汽油機工作時溫度較高，常用水作為冷卻劑，原因是______。



9. 中考實行網上閱卷，要求每份試卷必須貼上條形碼，如圖所示。條形碼掃描裝置中有發光二極管、光敏二極管等元件，它們是由______材料構成的；
避雷針與地面間的引線是______材料(以上兩空選填“導體”、“絕緣體”、“半導體”或“超導體”)；
超導材料是一種溫度降低到一定值時，電阻變?yōu)開_____的材料。

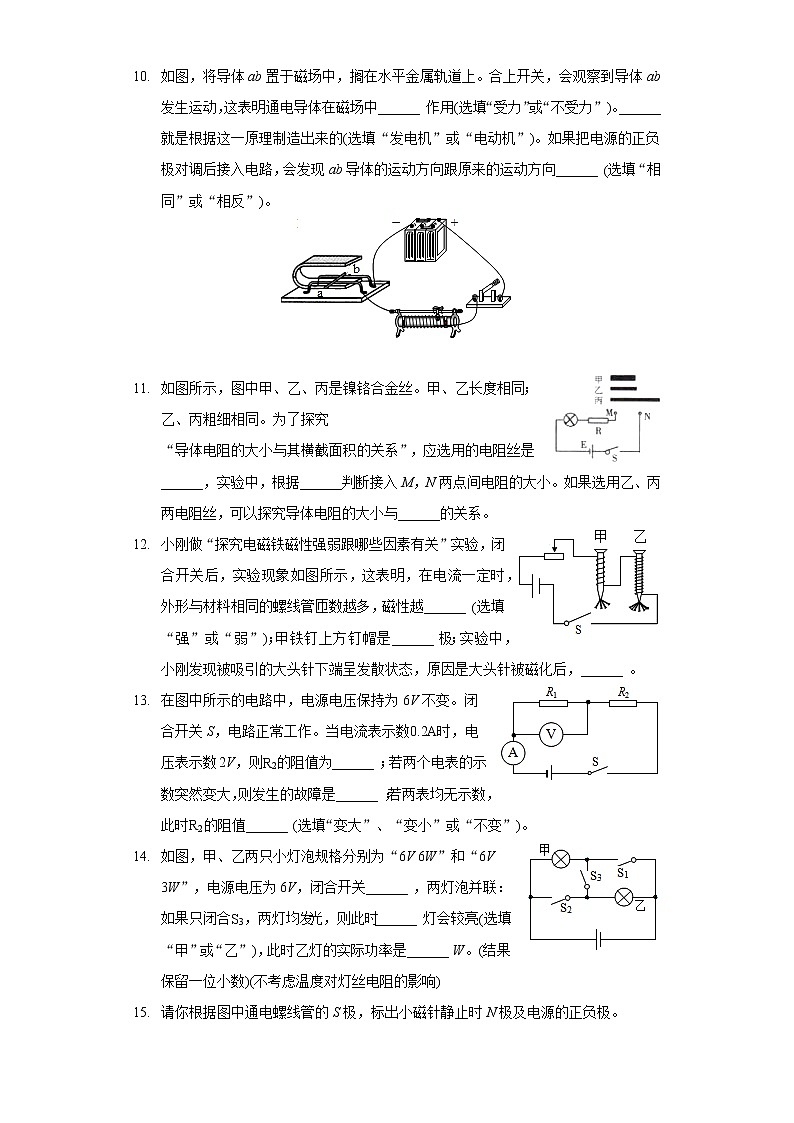

10. 如圖，將導體ab置于磁場中，擱在水平金屬軌道上。合上開關，會觀察到導體ab發生運動，這表明通電導體在磁場中______ 作用(選填“受力”或“不受力”)。______ 就是根據這一原理制造出來的(選填“發電機”或“電動機”)。如果把電源的正負極對調后接入電路，會發現ab導體的運動方向跟原來的運動方向______ (選填“相同”或“相反”)。

11. 如圖所示，圖中甲、乙、丙是鎳鉻合金絲。甲、乙長度相同；乙、丙粗細相同。為了探究
“導體電阻的大小與其橫截面積的關系”，應選用的電阻絲是______，實驗中，根據______判斷接入M，N兩點間電阻的大小。如果選用乙、丙兩電阻絲，可以探究導體電阻的大小與______的關系。
12. 小剛做“探究電磁鐵磁性強弱跟哪些因素有關”實驗，閉合開關后，實驗現象如圖所示，這表明，在電流一定時，外形與材料相同的螺線管匝數越多，磁性越______ (選填“強”或“弱”)；甲鐵釘上方釘帽是______ 極；實驗中，小剛發現被吸引的大頭針下端呈發散狀態，原因是大頭針被磁化后，______ 。
13. 在圖中所示的電路中，電源電壓保持為6V不變。閉合開關S，電路正常工作。當電流表示數0.2A時，電壓表示數2V，則R2的阻值為______ ；若兩個電表的示數突然變大，則發生的故障是______ ；若兩表均無示數，此時R2的阻值______ (選填“變大”、“變小”或“不變”)。
14. 如圖，甲、乙兩只小燈泡規格分別為“6V 6W”和“6V 3W”，電源電壓為6V，閉合開關______ ，兩燈泡并聯：如果只閉合S3，兩燈均發光，則此時______ 燈會較亮(選填“甲”或“乙”)，此時乙燈的實際功率是______ W。(結果保留一位小數)(不考慮溫度對燈絲電阻的影響)
15. 請你根據圖中通電螺線管的S極，標出小磁針靜止時N極及電源的正負極。








16. 如圖所示電路，在“O”內填上最合適的電表(電流表或電壓表)，使兩燈在閉合開關后，都能正常發光。











17. 教室要安裝兩盞“220V 40W”的電燈和一臺風扇。請完成圖中的電路連線。要求：一個開關控制兩盞燈，且每盞燈都能正常發光。另一個開關控制風扇。








18. (1)如圖所示，圖甲中電流表的讀數是______ A；圖乙所示的電壓表讀數是______ V；

(2)小宇家的電表如圖所示，電能表讀數是______ kW?h；若小宇只讓熱水器工作，經過1min，電能表的表盤轉了50轉，該熱水器的消耗的電能是______ J，該電熱水器的功率是______ W。此電能表能夠承受的最大功率為______ W。
19. 如圖是探究“電流通過導體時產生熱量與哪些因素有關”的實驗裝置，兩個透明容器中密封著等量的空氣。

(1)實驗中，通過比較______ 來比較電阻絲產生的熱量的多少，這種實驗方法叫______ ；在下面的實驗中，用到同種實驗方法的是______ 。(選填英文字母)
A.探究電流與電阻的關系
B.探究磁場對通電導體的作用
C.比較不同物質吸熱的情況
D.測定值電阻的阻值
(2)甲裝置可探究電流產生的熱量與______ 的關系，通電一段時間后，______ (選填“左”或“右”)側容器中U形管中液面的高度差大。
(3)乙裝置中加接電阻R3，主要作用是使通過電阻R1和R2的______ 不相同。
20. 小明做“測量小燈泡電功率”實驗，設計的電路圖如圖所示，已知電源電壓為6V，小燈泡的額定電壓為2.5V，小燈泡正常發光時的電阻約為10Ω。

(1)請根據圖甲，將圖乙中的實物電路圖連接完整，要求滑片向右移時燈泡變暗(導線不允許交叉)；
(2)滑動變阻器有兩種規格：A.“10Ω2A”，B.“50Ω1A”，本實驗應選用______ 滑動變阻器(選填“A”或“B”)。
(3)小明同學正確操作實驗，根據實驗測量數據作出小燈泡U?I圖象(如圖丙所示)，分析U?I圖象可知：小燈泡的額定功率是______ W；某次實驗中，小明發現電壓表和電流表都正常偏轉，卻發現燈泡不亮，原因是：______ 。
(4)另一小組的小芳同學，設計的電路如圖丁所示，測量小燈泡電功率。(已知丁圖中小燈泡額定電壓為U0，定值電阻的阻值為R0)
請完成如下實驗步驟的填空：
①按丁圖連接電路，先閉合開關______ ，調節滑動變阻器滑片使電壓表示數為U0；
②斷開原開關，重新閉合開關______ ，滑動變阻器滑片位置保持不變，記錄電壓表示數為U；
③小燈泡額定功率的表達式是：P=______ 。(用已知物理量表示)
21. 某煙霧報警裝置，其簡化電路如圖所示。電源電壓保持6V不變，R0=1kΩ。R為光敏電阻，其阻值隨光照強度的減弱而增大。靈敏電流計G示數減小到2mA時，裝置將報警。
求：(1)報警時，光敏電阻R的阻值是多少？
(2)報警時，光敏電阻R的功率是多少？







22. 合理分類和利用垃圾可以保護環境、變廢為寶。焚燒發電是目前世界上普遍采用的最安全、最有效的生活垃圾處理技術。佛山市南海綠電每日處理生活垃圾約3000t，該公司發電站配備4臺發發電功率均1.5×104kW的發電機組。求：
(1)如果將該發電站每日所能處理的3000t垃圾完全燃燒，所產生熱量的70%用來加熱水，能使多少kg的水從20℃升高到45℃？【垃圾的平均熱值為q=5×106J/kg，水的比熱容為c=4.2×103J/(kg?℃)】
(2)4臺發電機組同時工作，若平均每天工作15h，發電站每天可發電多少度？
(3)該發電站垃圾焚燒發電效率為多少？







23. 新冠肺炎疫情影響期間，為了響應教育部提出的“停課不停學”部署，小明在家探究歐姆定律，做“探究電流與電阻的關系”的實驗，所用器材如下：電源(電壓恒為4.5V)，電流表，電壓表各一個，開關一個，四個定值電阻(5Ω、10Ω、15Ω、20Ω)，滑動變阻器和導線若干。實驗電路如圖所示。
(1)在實驗中，滑動變阻器的作用是：保護電路和______ 。
(2)小明先把5Ω的電阻接入a、b之間，滑片P滑到某一位置，電流表的示數為0.3A，則此時電壓表的示數是______ V，再換接10Ω的電阻在a，b之間后，滑片要向______ (選填“左”或“右”)調節，在觀察到電壓表示數為______ V時讀取對應電流表的示數。小明換用20Ω的電阻第一次進行實驗時，無論如何移動滑動變阻器，都無法達到實驗要求，原因是______ 。
(3)另一個同學在家探究同一實驗，記錄實驗數據如表：
電阻R/Ω
5
10
15
20
電流I/A
0.6
0.3
0.2
0.15
分析實驗數據，可以得出的實驗結論是：______ 。
24. 閱讀下面的短文，回答問題：
智能晾衣機
小米科技推出了一款米家智能晾衣機，它采用的是無線射頻的遙控器，除了遙控器操控之外，作為一款智能晾衣機，米家產品還支持“米家”APP和小愛同學的聲控。通過手機就能實現升、降、暫停、照明等操作，并支持遠程控制。米家智能晾衣機的LED照明燈，照明額定功率為22W，利用人體傳感器，夜間有人走到陽臺時智能晾衣機自動開燈，方便夜間在陽臺行動；如果離開陽臺無人移動，則晾衣機會自動關燈。該晾衣機有定時風干(冷風)和烘干(熱風)功能，風干額定功率為20W，烘干額定功率為220W。還可定時消毒，開啟消毒功能，運行20分鐘后自動關閉；請回答以下問題：

(1)人體傳感器在電路中相當于一個______ ，人體傳感器與LED照明燈是______ (選填“串聯”或“并聯“)連接的。夜晚只開照明燈時，電路中的電流是______ A。
(2)如圖所示是米家智能晾衣機內部部分電路，R是發熱電阻。由圖可知：閉合開關S，開關S1接通BC位置，此時晾衣機開啟______ 功能(選填“風干”或“烘干”)，連續使用2h，R產生的熱量為______ J。
(3)為了安全，小明家安裝了漏電保護裝置和空氣開關。某天小明剛打開臺燈，家里空氣開關突然跳閘，經檢查線路，發現故障是臺燈內部發生______ 所致，此時漏電保護裝置______ (選填“會”或“不會”)及時斷開電路。
25. 如圖，是小宇設計的智能光伏供電系統。光敏電阻R的阻值跟光照有關，白天電磁鐵磁性強，吸下銜鐵，太陽能電池板、蓄電池與控制器所在電路工作。晚上電磁鐵磁性弱，銜鐵向上彈起，蓄電池給LED燈供電。相關設備技術參數與信息如表所示。
太陽能電池板
蓄電池
LED燈
光電轉化效率15%
額定容量10A?h，額定電壓12V
額定電壓12V，額定功率20W
(1)白天，太陽能電池板將太陽能轉化為______ 能，再通過蓄電池轉化為______ 能儲存起來。
(2)晚上電磁鐵磁性弱，銜鐵向上彈起，蓄電池給LED燈供電。說明光敏電阻R在晚上的阻值比的白天阻值______ (選填“大”或“小”)。
已知太陽光照射到此太陽能電池板的功率為250W，若太陽光照射4h，電池板能輸出電能______ kW?h。
(4)充滿電的蓄電池儲存了電能______ J，一次可供LED燈正常工作______ h(蓄電池放電至余留20%自動停止電能輸出)。

答案和解析
1.【答案】B

【解析】解：
A、摩擦起電的實質是電荷發生了轉移，而不是產生電荷的結果，故A錯誤；
BD、用塑料梳子梳頭發時，梳子與頭發摩擦，發生摩擦起電現象，梳子和頭發帶上異種電荷，異種電荷相互吸引，所以頭發會隨著梳子飄起來，故B正確，D錯誤；
C、用毛皮，摩擦過的橡膠棒帶負電，毛皮帶正電，故頭發類似于毛皮，塑料梳子類似于橡膠棒，用塑料梳子梳頭發時，頭發帶正電，故C錯誤。
故選：B。
絲綢摩擦過的玻璃棒帶正電，毛皮摩擦過的橡膠棒帶負電，摩擦起電的實質是電荷的轉移；梳子與頭發摩擦?xí)r，發生了摩擦起電現象，使頭發上帶上了同種電荷；電荷間相互作用：同種電荷互相排斥，異種電荷互相吸引。
本題考查摩擦起電的實質、電荷間的相互作用規律，是一基礎題。

2.【答案】C

【解析】解：A、磁體具有吸引鐵、鈷、鎳的性質。這種性質稱為磁性，故A錯誤；
B、磁體間的作用規律是：同名磁極相互排斥，異名磁極相互吸引，故B錯誤；
C、磁體周圍存在磁場，磁體間的相互作用就是通過磁場發生的，故C正確；
D、磁體之間的相互作用通過其周圍的磁場來實現，故磁體沒有接觸，也會產生力的作用，故D錯誤。
故選：C。
(1)磁體具有吸引鐵、鈷、鎳的性質；
(2)磁體間的作用規律是：同名磁極相互排斥，異名磁極相互吸引；
(3)磁體周圍存在磁場，磁體間的相互作用就是通過磁場發生的；
(4)磁體之間的相互作用通過其周圍的磁場來實現，故磁體沒有接觸，也會產生力的作用。
明確磁體的性質、磁體間的作用規律，理解磁體間的相互作用是通過磁場實現，可解答此題。

3.【答案】B

【解析】解：A、一切物質的分子都在永不停息地做無規則運動，所以物體溫度為0℃時，分子熱運動不會停止，故A錯誤；
B、分子熱運動的劇烈程度與溫度有關，溫度越高，分子的熱運動就越劇烈，故B正確；
C、分子間既有引力又有斥力，固體不易拉伸，說明了分子之間存在引力，故C錯誤；
D、擴散現象在固體、液體、氣體中都可以發生，故D錯誤。
故選：B。
分子動理論包括：物質是由分子、原子組成的，分子在永不停息地做無規則運動，分子間存在相互的引力和斥力；溫度越高，分子運動越劇烈。
本題主要考查了分子動理論的內容，記住分子運動的快慢與溫度有關。

4.【答案】D

【解析】解：A、家用電器的金屬外殼要接地，防止金屬外殼漏電，發生觸電事故，故A錯誤；
B、使用測電筆時，手要與筆尾金屬體相連，不能接觸筆尖，故B錯誤；
C、保險絲通常安裝在火線上，它是由電阻率大、熔點低的鉛銻合金制成的，當電路中有過大電流通過時，保險絲發熱自動熔斷，切斷電路，從而起到保護電路的作用，故C錯誤；
D、家庭電路起火時，應先斷開電路，再用適當?shù)姆椒缁?，故D正確。
故選：D。
(1)對于金屬外殼的家用電器，金屬外殼一定接地，防止外殼漏電，發生觸電事故；
(2)測電筆的正確使用：用手接觸測電筆的尾部金屬體，筆尖接觸導線，氖管發光的是火線，氖管不發光的是零線；
(3)保險絲是用電阻率較大而熔點較低的鉛銻合金制成的，當電流過大時，它會因溫度過高而熔斷，保護電路；
(4)家庭電路著火了時，要立即斷開電源再想法滅火。
本題考查的是日常生活中的一些安全用電常識，掌握安全用電的原則，是解決問題的關鍵。

5.【答案】A

【解析】解：A、海水被太陽曬熱，即熱量由太陽光轉移到海水上，是通過熱傳遞改變物體的內能，故A符合題意；
B、隕石墜入大氣層發出光和熱，成為流星，是通過做功改變物體的內能，故B不符合題意；
C、用砂輪磨刀，有火星迸出，克服摩擦做功，故C不符合題意；
D、冬天時，搓手取暖，是通過做功改變物體的內能，故D不符合題意。
故選：A。
做功和熱傳遞都可以改變物體的內能，其區分是：做功改變物體的內能屬于能的轉化；而熱傳遞改變物體的內能是能的轉移，據此分析即可解決。
能牢固的掌握好做功和熱傳遞改變物體內能的區別是解決該題的關鍵。

6.【答案】C

【解析】解：電流周圍存在磁場的現象叫電流的磁效應。
A、手機內部的線圈，能將充電板中變化的磁場轉化為電流給手機電池充電，是利用電磁感應原理工作的，故A不符合題意；
B、電子門讀取信息時將帶有磁條的卡靠近感應器，檢測頭的線圈中就會產生變化的電流，說明這是電磁感應現象，故B不符合題意；
C、磁懸浮列車下部和軌道內都裝有磁力強大的電磁鐵，通電時有磁性，是利用電流的磁效應制成的，故C符合題意；
D、金屬探測器是將線圈靠近金屬物體時，相當于閉合電路的部分導體在做切割磁感線運動，從而產生了感應電流，屬于電磁感應現象，故D不符合題意。
故選：C。
電流周圍存在磁場的現象叫電流的磁效應。
本題主要考查了電磁現象中幾個實驗的掌握情況，掌握各現象的原理是解題的關鍵。

7.【答案】D

【解析】解：由電路圖可知，R1與R2、滑動變阻器串聯，電壓表V1測R1兩端的電壓，電壓表V2測變阻器兩端的電壓，電流表測電路中的電流。
當滑動變阻器的滑片P向右滑動時，接入電路中的電阻變大，電路中的總電阻變大，由I=UR可知，電路中的電流變小，即電流表的示數變小，
由U=IR可知，R1和R2兩端的電壓變小，即電壓表V1的示數變小，因串聯電路中總電壓等于各分電壓之和，所以，滑動變阻器兩端的電壓變大，即電壓表V2的示數變大；電壓表V1與電流表示數比值為R1的阻值，保持不變；綜上所述，D正確。
故選：D。
由電路圖可知，R1與R2、滑動變阻器串聯，電壓表V1測R1兩端的電壓，電壓表V2測變阻器兩端的電壓，電流表測電路中的電流；
根據滑片的移動可知接入電路中電阻的變化，根據歐姆定律可知電路中電流的變化和R1與R2兩端的電壓變化，根據串聯電路的電壓特點可知滑動變阻器兩端的電壓變化，然后判斷電壓表V2示數與電流表示數的比值的變化。
本題考查了電路的動態分析，涉及到串聯電路的特點和歐姆定律的應用，難度不大。

8.【答案】做功；? 30 ；水的比熱容較大.

【解析】解：(1)由圖可以看出，熱機的進氣門關閉，排氣門關閉，活塞由下向下運動，為做功沖程；
(2)由題意可知，單缸四沖程汽油機的飛輪轉速為60r/s，即每秒鐘轉60圈，完成30個工作循環，完成120個沖程，做功30次。
(3)汽車汽油機常用水做冷卻劑，是利用水的比熱容大，升高相同的溫度，水吸收的熱量多，散熱效果好。
故答案為：做功；30；水的比熱容較大.
(1)解決此題要根據進氣門、排氣門的開關情況和活塞的運動情況進行判斷；
(2)在四沖程內燃機曲軸轉一圈，完成2個沖程，1個工作循環中包括4個沖程并對外做功1次；
(3)在自然界中水的比熱容最大，是我們選用水作為作取暖或冷卻物體的物質的根本原因。
本題考查學生對熱機的工作原理的掌握情況以及水的比熱容特點的應用，解決此題要結合內燃機的四個沖程工作特點進行分析解答。

9.【答案】半導體；導體；零

【解析】解：發光二極管、光敏二極管等元件，它們是由半導體材料構成的；
避雷針將電流傳到地面，故避雷針與地面間的引線是導體材料；
有些導體在溫度降低到一定值時，電阻就變?yōu)榱?，這種現象稱為超導現象。
故答案為：半導體；導體；零。
本題考查半導體，導體，以及超導體的性質和應用，難度不大。

10.【答案】受力? 電動機? 相反

【解析】解：(1)開關閉合后，導體中有電流通過，導體運動起來，說明通電導體在磁場中受到力的作用，電動機就是利用該原理制成的；
(2)把電源的正負極對調后接入電路，磁場方向不變，而通過導體的電流方向相反，導體的受力方向相反，故會發現導體ab的運動方向跟原來運動的方向相反。
故答案為：受力；電動機；相反。
(1)通電導體在磁場中受到力的作用，電動機就是利用該原理制成的；
(2)通電導體在磁場中受到力的作用的方向與磁場方向和導體中的電流方向同時有關。
本題考查電動機的原理及影響通電導體在磁場中受到力的作用方向的因素。

11.【答案】甲、乙? 小燈泡的亮度? 長度

【解析】解：要探究“導體電阻的大小與其橫截面積的關系”，就應選材料相同、長度相同，橫截面積不同的導體甲和乙；
將電阻的大小轉換成電流的大小來比較，電流越大則電阻就越?。?br /> 由于乙、丙兩電阻絲的材料、橫截面積相同，長度不同，因此可探究導體電阻的大小與長度的關系。
故答案為：甲、乙；小燈泡的亮度；長度。
電阻是導體的一種性質，反映了導體對電流的阻礙作用大??；在電壓相同的條件下，電阻越大則電流就越??；可見電流的大小間接反映了電阻的大小；根據控制變量的思想，要探究“導體電阻的大小與其橫截面積的關系”，就應讓材料相同、長度相同，讓橫截面積不同。
此題滲透了物理上常用的兩種探究問題的方法：即轉換法和控制變量法；還要深刻理解電阻的含義、影響電阻大小的因素。

12.【答案】強? 南(S)同名磁極相互排斥

【解析】解：(1)由圖可知，兩個電磁鐵串聯，則通過電磁鐵的電流相同，乙電磁鐵的線圈匝數多，吸引大頭針的個數越多，說明其磁性越強；
(2)由圖可知，電流從甲電磁鐵的上端流入、下端流出，根據安培定則可知，甲釘?shù)尼斆睘槟?S)極；
(3)大頭針被磁化，大頭針遠離鐵釘?shù)囊欢舜判韵嗤ハ嗯懦?，所以下端分散的?br /> 故答案為：強；南(S)；同名磁極相互排斥。
(1)電磁鐵的磁性強弱跟電流大小、匝數多少、有無鐵芯有關。電流越大、線圈匝數越多、有鐵芯時，電磁鐵的磁性越強；
(2)根據安培定則判定磁體的極性；
(3)磁極間的相互作用規律：同名磁極相互排斥，異名磁極相互吸引。
本題考查電磁鐵磁性強弱的影響因素及安培定則的應用，是一道電磁的綜合題，難度不大。

13.【答案】20ΩR2短路? 不變

【解析】解：由圖可知，該電路為串聯電路，電流表測量電路中的電流，電壓表測量R1兩端的電壓；
電源電壓保持為6V不變，閉合開關S，電路正常工作，當電流表示數0.2A時，電壓表示數2V，根據串聯電路的電壓規律可知，兩端的電壓為：U2=U?U1=6V?2V=4V；
根據歐姆定律可知，R2的阻值為：R2=U2I=4V0.2A=20Ω；
若兩個電表的示數突然變大，表明電路是通路，根據歐姆定律可知，電路的總電阻變小了，即電路發生了短路現象；電壓表示數變大，表明電壓表測量的是電源的電壓，所以故障是R2短路；若兩表均無示數，由于電阻的大小與電流、電壓的大小蜈蚣，則此時R2的阻值不變。
故答案為：20Ω；R2短路；不變。
根據歐姆定律求出R2的阻值；電路故障有兩種情況：短路或斷路。電流表示數變大，說明電路電阻減小，所以是某一電阻短路；根據電壓表的示數判定電路故障的原因。
使用電壓表檢驗電路故障時，將電壓表與用電器并聯。閉合開關，如果電壓表有示數(一般等于電源電壓)，說明并聯的用電器斷路或其它用電器都短路；如果電壓表無示數，說明并聯的用電器短路或其它用電器有斷路。

14.【答案】S1、S2? 乙? 1.3

【解析】解：(1)要使兩只燈泡并聯，閉合開關后，電流一支經過S2和燈泡乙，另一支經過燈泡甲和S1，然后兩支路匯合后回到電源的負極，所以需要閉合開關S1、S2；
(2)由P=UI=U2R可得，兩燈泡的電阻分別為，，
如果只閉合S3，燈泡甲和燈泡乙串聯，
因串聯電路中各處的電流相等，且燈泡的亮暗取決于實際功率的大小，
所以，由P=UI=I2R可知，燈泡乙的電阻較大，實際功率較大，乙燈泡較亮，
因串聯電路中總電阻等于各分電阻之和，
所以，電路中的電流，
則乙燈的實際功率。
故答案為：S1、S2；乙；1.3。
(1)串聯電路中電流只有一條路徑，各用電器之間相互影響；并聯電路中電流有多條流通路徑，各個用電器之間互不影響，獨立工作；
(2)知道兩燈泡的額定電壓和額定功率，根據P=UI=U2R求出兩燈泡的電阻，如果只閉合S3，燈泡甲和燈泡乙串聯，根據串聯電路的電流特點和P=UI=I2R比較兩燈泡的實際功率關系，然后比較兩燈泡的亮暗關系，根據電阻的串聯特點和歐姆定律求出電路中的電流，利用P=UI=I2R求出乙燈的實際功率。
本題考查了電路連接方式的判斷和串聯電路的特點、歐姆定律、電功率公式的應用，要注意燈泡的亮暗取決于實際功率的大小。

15.【答案】解：已知螺線管左端為S極，由磁極間的相互作用規律得出小磁針的左端為N極，右端為S極，由右手螺旋定則可知電流由右側流入，即電源右側為正極；因通電螺線管外部磁感線由N極指向S極，故磁感線方向向右，如圖所示：


【解析】由磁極間的相互作用規律得出小磁針的NS極，由右手螺旋定則得出電源的正負極，由磁感線特點可知磁感線方向。
本題考查了磁極間的相互作用規律和右手螺旋定則的使用。利用右手螺旋定則既可由電流的方向判定磁極磁性，也能由磁極極性判斷電流的方向和線圈的繞法。

16.【答案】解：由題意可知，閉合開關后，兩燈泡都能正常發光，
由電路圖可知，左側圓圈內為電流表時會造成電源短路，所以左側圓圈內為電壓表；
右側圓圈內為電壓表時會造成燈泡L2斷路，所以右側圓圈內應為電流表，如下圖所示：


【解析】電流表的內阻非常小，相當于導線串聯在電路中；電壓表的內阻特別大，相當于斷路并聯在用電器兩端，據此進行解答。
本題考查了電流表和電壓表的正確使用，熟練掌握兩者電表的使用規則是關鍵。

17.【答案】解：在家庭電路中，各個用電器之間是并聯的，一個開關控制兩盞燈，則開關在干路中，開關要控制火線；風扇與風扇的開關串聯在電路中，開關在風扇和火線之間；如圖所示：
。

【解析】家庭電路中的用電器是并聯的，一個開關控制兩盞燈，則開關在干路中；風扇與風扇的開關串聯在電路中。
掌握家庭電路的燈泡、開關、三孔插座、兩孔插座、保險絲的接法，同時考慮使用性和安全性。

18.【答案】0.211.518.56×104? 1000 4400

【解析】解：(1)由圖甲可知，電流表的量程為0～0.6A，分度值為0.02A，其示數為0.2A；
由圖乙可知，電壓表的量程為0～15V，分度值為0.5V，其示數為11.5V；
(2)由圖知，這時電能表的示數為18.5kW?h；
3000r/kW?h表示的是電路中每消耗1kW?h的電能，電能表轉盤轉動3000轉，
則電能表的轉盤轉動50轉，這段時間內電路消耗的電能：
W=503000kW?h=160kW?h=160×3.6×106J=6×104J；
該用電器的功率：P=Wt=6×104J60s=1000W；
電路能夠承受的用電器最大功率是P=UI=220V×20A=4400W。
故答案為：(1)0.2；?11.5；(2)18.5；?6×104；1000；4400。
(1)根據電流表和電壓表的量程、分度值以及指針的位置讀出電表示數；
(2)電能表讀數時要注意最后一位是小數、單位kW?h；3000r/kW?h表示的是電路中每消耗1kW?h的電能，電能表表盤轉動3000轉，求出電能表表盤轉動50轉消耗的電能；利用P=Wt求出用電器的功率；從電能表上找出電壓和允許通過的最大電流值，利用公式P=UI計算出電路能承受的最大功率。
本題考查了電流表和電壓表的讀數、電能表的參數的理解與電能的求法以及電功率的計算，這是利用電能表測量功率的一種類型習題，一定要熟練掌握。

19.【答案】U形管的左右液面高度差? 轉換法? C 電阻? 右? 電流

【解析】解：
(1)電流通過導體產生熱量的多少不能直接觀察，但液體溫度的變化可以通過U形管液面高度差的變化來反映，這種研究方法叫轉換法；
A.探究電流與電阻的關系時采用的是控制變量法；
B.探究磁場對通電導體的作用時采用的是控制變量法；
C.比較不同物質吸熱的情況時，通過溫度計示數的變化判定吸熱能力的變化，采用的是轉換法；
D.測定值電阻的阻值時沒有用到轉換法；
故選C；
(2)在甲裝置中，將容器中的電阻絲串聯起來接到電源兩端，通過它們的電流I與通電時間t相同，探究導體產生的熱量與電阻的關系；甲實驗兩電阻絲串聯，則通過電阻絲的電流和通電時間相同，右側電阻阻值大，由焦耳定律Q=I2Rt可知，右側電阻絲產生熱量多；則右側容器內空氣吸收的熱量多，右側容器中U形管中液面的高度差大；
(3)圖乙的裝置在實驗中，右側容器的外部，將一個完全相同的電阻和這個容器內的電阻并聯，再接入原電路，使通過左邊容器中電阻的電流與通過右邊容器中電阻的電流不同，可以探究電流產生的熱量與通過導體的電流大小的關系。
故答案為：(1)U形管的左右液面高度差；轉換法；C；(2)電阻；右；(3)電流。
(1)電流通過導體產生熱量的多少不能直接觀察，但可給等量的氣體加熱，根據熱脹冷縮，產生的熱量越多，氣體膨脹程度越大，U形管中液面的高度差越大，采用了轉換法；逐一分析每個選項，找出符合題意的答案；
(2)電流產生的熱量跟電流大小、電阻大小、通電時間有關，探究時運用了控制變量法；探究電流產生熱量跟電阻關系時，控制通電時間和電流不變；
(3)探究電流產生熱量跟電阻關系時，控制通電時間和電流不變；探究電流產生熱量跟電流關系時，控制通電時間和電阻不變，改變電流，因此需要電阻并聯。
本題考查了學生對焦耳定律的認識，注重了探究實驗的考查，同時在該實驗中利用了控制變量法和轉換法，是中考物理常見題型。

20.【答案】B0.625燈的實際功率太小? S、S1? S、S2? U0×U?U0R0

【解析】解：(1)滑片向右移時燈泡變暗，即電流變小電阻變大，故變阻器左下接線柱連入電路中與燈串聯，如下圖所示：

(2)已知電源電壓為6V，小燈泡的額定電壓為2.5V，燈正常發光時的電阻大小約為10Ω，由歐姆定律，燈正常發光時電流約為：
I=ULR=2.5V10Ω=0.25A，由串聯電路的規律及歐姆定律，燈正常發光時的電阻：
，故選用滑動變阻器B；
(3)根據U?I圖象可知，燈在額定電壓下的電流為0.25A，小燈炮的額定功率是：
P=ULI=2.5V×0.25A=0.625W；
某次實驗中，小明發現電壓表和電流表都正常偏轉，電路為通路，燈兩端電壓不為0，卻發現燈泡不亮，原因是：通過燈的電流過小，導致燈的實際功率過??；
(4)實驗步驟：
①按丁圖連接電路，先閉合開關S、S1，調節滑動變阻器滑片使電壓表示數為U0；
②斷開原開關，重新閉合開關S、S2，滑動變阻器滑片位置保持不變，記錄電壓表示數為U；
③在①中，電壓表測燈的電壓，燈正常發光；
在②中，電壓表測燈與R0的電壓，因此時各電阻的大小和電壓不變，燈仍正常工作，根據串聯電路電壓的規律，此時定值電阻的電壓：UR0=U?U0，由歐姆定律通過定值電阻的電流：
，即燈的額定電流，小燈泡額定功率的表達式是：
。
故答案為：(1)如上所示；(2)B；(3)0.625；燈泡的實際功率太??；(4)①S、S1；②S、S2；③U0×U?U0R0。
(1)根據滑片向右移時燈泡變暗確定變阻器左下接線柱連入電路中與燈串聯；
(2)已知電源電壓為6V，小燈泡的額定電壓為2.5V，燈正常發光時的電阻大小約為10Ω，由歐姆定律得出燈正常發光時電流，由串聯電路的規律及歐姆定律得出燈正常發光時的電阻，據此確定選用的滑動變阻器的規格；
(3)根據U?I圖象可知燈在額定電壓下的電流，根據P=UI得出小燈炮的額定功率；
某次實驗中，小明發現電壓表和電流表都正常偏轉，電路為通路，燈兩端有電壓，卻發現燈泡不亮，原因是：通過燈的電流過小，據此分析；
(4)要測燈的額定功率，首先使燈正常發光，先將電壓表與燈并聯，通過移動滑片的位置，使燈的電壓為額定電壓；保持滑片位置不動，通過開關的轉換，使電壓表測燈與定值電阻的電壓，因此時各電阻的大小和電壓不變，燈仍正常工作，根據串聯電路電壓的規律，可求出此時定值電阻的電壓，由歐姆定律可求出燈的額定電流，根據P=UI可求出燈的額定功率。
本題測量小燈泡的電功率實驗，考查電路連接、功率計算及器材的選擇、電路分析，同時考查設計方案測額定功率的能力，最后一問難度較大。

21.【答案】解：由電路圖可知，光敏電阻R和定值電阻R0串聯，電壓表測R兩端的電壓，電流表測電路中的電流。
(1)報警時，電路中的電流I=2mA=0.002A，
由I=UR可得，此時電路的總電阻，
因串聯電路中總電阻等于各分電阻之和，
所以，光敏電阻R的阻值；
(2)報警時，光敏電阻R的功率P=I2R=(0.002A)2×2000Ω=0.008W。
答：(1)報警時，光敏電阻R的阻值是2kΩ；
(2)報警時，光敏電阻R的功率是0.008W。

【解析】由電路圖可知，光敏電阻R和定值電阻R0串聯，電壓表測R兩端的電壓，電流表測電路中的電流。
(1)根據題意可知報警時電路中的電流，根據歐姆定律求出此時電路的總電阻，利用電阻的串聯求出光敏電阻R的阻值；
(2)報警時，根據P=UI=I2R求出光敏電阻R的功率。
本題考查了串聯電路的特點和歐姆定律、電功率公式的應用，是一道較為簡單的計算題。

22.【答案】解：(1)垃圾質量M1=3000t=3×106kg，
垃圾完全燃燒放出的熱量：
；
由可得，熱水吸收的熱量：
，
由可得，水的質量；
；
(2)1臺發電機一天可發電：W1=pt=1.5×104kW×15h=2.25×105?kW?h，
4臺發電機一天可發電：W=4W1=4×2.25×105kW?h=9×105kW?h=9×105度；
(3)這些生活垃圾發出的電能：W=9×105kW?h=9×105×3.6×106J=3.24×1012J，
發電站垃圾焚燒發電效率：。
答：(1)能使1×108kg的水從20℃升高到45℃；
(2)發電站每天可發電9×105度；
(3)該發電站垃圾焚燒發電效率為21.6%。

【解析】(1)先根據求出垃圾完全燃燒放出的熱量，然后再根據和求出水的質量；
(2)根據W=Pt求出發電站每天發電多少度；
(3)根據求出發電站垃圾焚燒發電效率。
本題考查了學生對燃料完全燃燒放熱公式、電功率計算公式、吸熱公式以及效率公式的掌握和運用，利用好和是本題的關鍵。

23.【答案】保持電壓表示數不變? 1.5右? 1.5滑動變阻器接入電路的最大阻值太小(或電源電壓太大)電壓一定時，通過導體的電流與它的電阻成反比

【解析】解：(1)在研究導體中的電流與電阻的關系時，要保持導體兩端的電壓不變，所以該實驗中滑動變阻器的作用除了保護電路外，其主要作用是保持電阻兩端的電壓不變；
(2)根據I=UR知，電阻兩端的電壓為：UR=IR=0.1A×5Ω=1.5V；
探究電流與電阻之間的關系時，應控制定值電阻兩端的電壓1.5V不變；
將電阻由5Ω換成10Ω時，電路中的電流變小，滑動變阻器兩端的電壓變小，電壓表的示數變大，為保持定值電阻兩端的電壓不變，應減小電路中的電流，增大滑動變阻器接入電路的電阻，即滑片向右移動；
將10Ω定值電阻換成20Ω定值電阻進行實驗時，電壓表的示數為1.5V，
電路的電流：I′=URR′=1.5V20Ω=0.075A；
此時滑動變阻器的電阻為：，
由此可見當滑動變阻器最大阻值小于40Ω時，無論如何移動滑動滑片P，電壓表示數都要大于1.5V，無法達到實驗要求，如果減小電源電壓可以使電壓表示數減小達到實驗要求，故小明換用20Ω的電阻第一次進行實驗時，無論如何移動滑動變阻器，都無法達到實驗要求，原因是滑動變阻器接入電路的最大阻值太小(或電源電壓太大)；
(3)從表中數據可以看出，電壓一定時，導體的電阻增大為原來的幾倍，通過電阻的電流變?yōu)樵瓉淼膸追种唬?br /> 故可得結論：電壓一定時，導體中的電流與導體電阻成反比。
故答案為：(1)保持電壓表示數不變；(2)1.5；右；1.5；滑動變阻器接入電路的最大阻值太小(或電源電壓太大)；(3)電壓一定時，通過導體的電流與它的電阻成反比。
(1)在研究導體中的電流與電阻的關系時，要保持導體兩端的電壓不變；
(2)根據U=IR算出電壓表的示數；
根據串聯電路的分壓特點，換接電阻后，應保持電壓表的示數不變，根據串分壓的知識判斷滑片的移動方向；
(3)根據歐姆定律求出若換用20Ω的定值電阻進行實驗時定值電阻兩端的電壓，根據能否使電壓表的示數等于1.5V得出結論。
解決本題的關鍵：一是知道滑動變阻器在本實驗中的作用和使用，二是會根據控制變量法設計實驗和分析實驗數據得出結論。

24.【答案】開關? 串聯? 0.1烘干? 1.44×106? 短路? 不會

【解析】解：(1)由短文知，智能晾衣機利用人體傳感器，夜間有人走到陽臺時智能晾衣機自動開燈；如果離開陽臺無人移動，則晾衣機會自動關燈。所以人體傳感器在電路中起到控制LED照明燈的作用，即它相當于一個開關，與LED照明燈是串聯的；
照明額定功率為22W，由P=UI知，
夜晚只開照明燈時，電路中的電流：
ILED=PLEDU=22W220V=0.1A；
(2)由晾衣機內部部分電路知，閉合開關S，開關S1接通BC位置時，發熱電阻R與電動機并聯，兩者同時工作，所以此時晾衣機開啟烘干功能；
晾衣機風干額定功率為20W，烘干額定功率為220W，
所以R的功率，
連續使用2h，R產生的熱量：Q=W=PRt=200W×2×3600s=1.44×106J；
(3)小明剛打開臺燈，家里空氣開關突然跳閘，經檢查線路，故障是臺燈內部發生短路，導致電路中電流過大；
漏電是指電流從墻體、人體、接地線或其他路徑流向地面，此時漏電保護裝置會及時斷路電路，所以臺燈發生短路時，漏電保護器不會斷路電路。
?故答案為：(1)開關；串聯；0.1；(2)烘干；1.44×106J；(3)短路；不會。
(1)利用人體傳感器，夜間有人走到陽臺時智能晾衣機自動開燈；如果離開陽臺無人移動，則晾衣機會自動關燈，由此分析判斷；由P=UI計算只開照明燈時電路中的電流大??；
(2)由電路圖分析電路中發熱電阻和電動機的工作情況，已知風干和烘干功率，由此計算R的功率，由Q=W=Pt計算R產生熱量；
(3)空氣開關突然跳閘說明電路中電流過大，原因可能是電路的總功率過大或短路；根據漏電保護器的作用分析。
本題考查了學生獲取信息解決實際問題的能力，還考查了對電路組成部分的認識，電功率、電熱計算公式的應用以及電路電路故障分析等，體現了物理來源于生活，服務于生活。

25.【答案】電? 化學? 大? 0.154.32×105? 4.8

【解析】解：(1)太陽能電池板將太陽能轉化電能；蓄電池充電時將電能轉化為化學能儲存起來；
(2)由題意可知，白天電磁鐵磁性強，吸下銜鐵，說明電磁鐵的磁性強，通過電磁鐵的電流大，由I=UR可知，電路中的總電阻減小，即R的阻值較小，
同理可知，晚上R的阻值較大，所以R在晚上的阻值比白天大；
(3)由表格可知，光電轉化效率15%，
由P=Wt可得，太陽光照射4h，電池板能輸出電能W=Ptη=250W×4h×15%=150W?h=0.15kW?h；
(4)由表格數據可知電池的額定容量10A?h、額定電壓12V，LED燈的額定功率20W，
則充滿電的蓄電池儲存電能W′=UIt=12V×10A×3600s=4.32×105J，
因蓄電池放電至余留20%自動停止電能輸出，
所以，蓄電池能提供的最多電能W′′=W′×80%=4.32×105J×80%=3.456×105J，
一次可供LED燈正常工作t′=W′′P′=3.456×105J20W=17280s=4.8h。
故答案為：(1)電；化學；(2)大；(4)0.15；(5)4.32×105J；4.8。
(1)太陽能電池板把太陽能轉化為電能，蓄電池充電時把電能轉化為化學能；
(2)由題意可知，白天電磁鐵磁性強，吸下銜鐵，說明電磁鐵的磁性強，通過電磁鐵的電流大，根據歐姆定律可知此時電路的總電阻和R的阻值，同理得出晚上R的阻值，然后得出答案；
(3)知道太陽光照射到此太陽能電池板的功率和光照時間以及光電轉化效率，根據W=Pt和效率公式求出電池板能輸出電能；
(4)由表格數據可知電池的額定容量和額定電壓、LED燈的額定功率，根據W=UIt求出充滿電的蓄電池儲存電能，蓄電池放電至余留20%自動停止電能輸出，據此求出蓄電池能提供的最多電能，利用P=Wt求出一次可供LED燈正常工作時間。
本題考查了能量轉化、串聯電路的特點、歐姆定律、電功公式、效率公式的綜合應用等，涉及到的知識點較多，綜合性強，有一定的難度。
