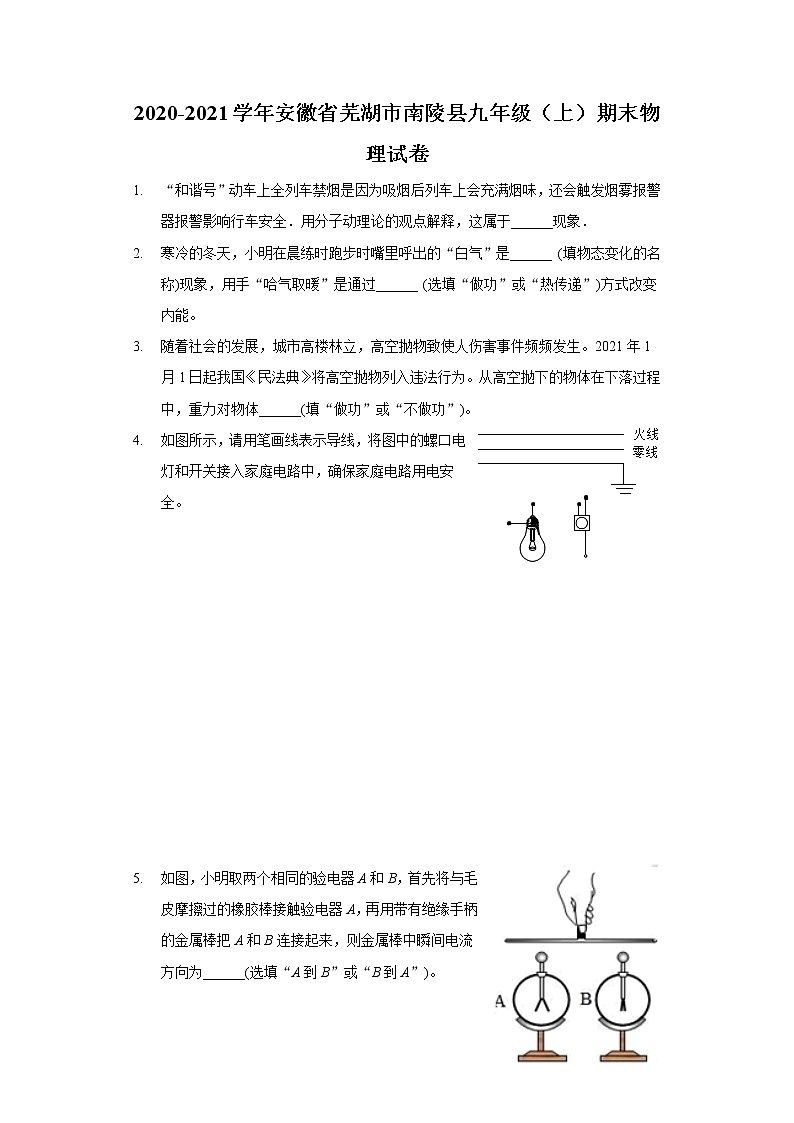

2020-2021學年安徽省蕪湖市南陵縣九年級（上）期末物理試卷

這是一份2020-2021學年安徽省蕪湖市南陵縣九年級（上）期末物理試卷，共20頁。試卷主要包含了R2等內容，歡迎下載使用。
 2020-2021學年安徽省蕪湖市南陵縣九年級（上）期末物理試卷“和諧號”動車上全列車禁煙是因為吸煙后列車上會充滿煙味，還會觸發煙霧報警器報警影響行車安全．用分子動理論的觀點解釋，這屬于______現象．寒冷的冬天，小明在晨練時跑步時嘴里呼出的“白氣”是______ 填物態變化的名稱現象，用手“哈氣取暖”是通過______ 選填“做功”或“熱傳遞”方式改變內能。隨著社會的發展，城市高樓林立，高空拋物致使人傷害事件頻頻發生。2021年1月1日起我國《民法典》將高空拋物列入違法行為。從高空拋下的物體在下落過程中，重力對物體______填“做功”或“不做功”。如圖所示，請用筆畫線表示導線，將圖中的螺口電燈和開關接入家庭電路中，確保家庭電路用電安全。









 如圖，小明取兩個相同的驗電器A和B，首先將與毛皮摩擦過的橡膠棒接觸驗電器A，再用帶有絕緣手柄的金屬棒把A和B連接起來，則金屬棒中瞬間電流方向為______選填“A到B”或“B到A”。

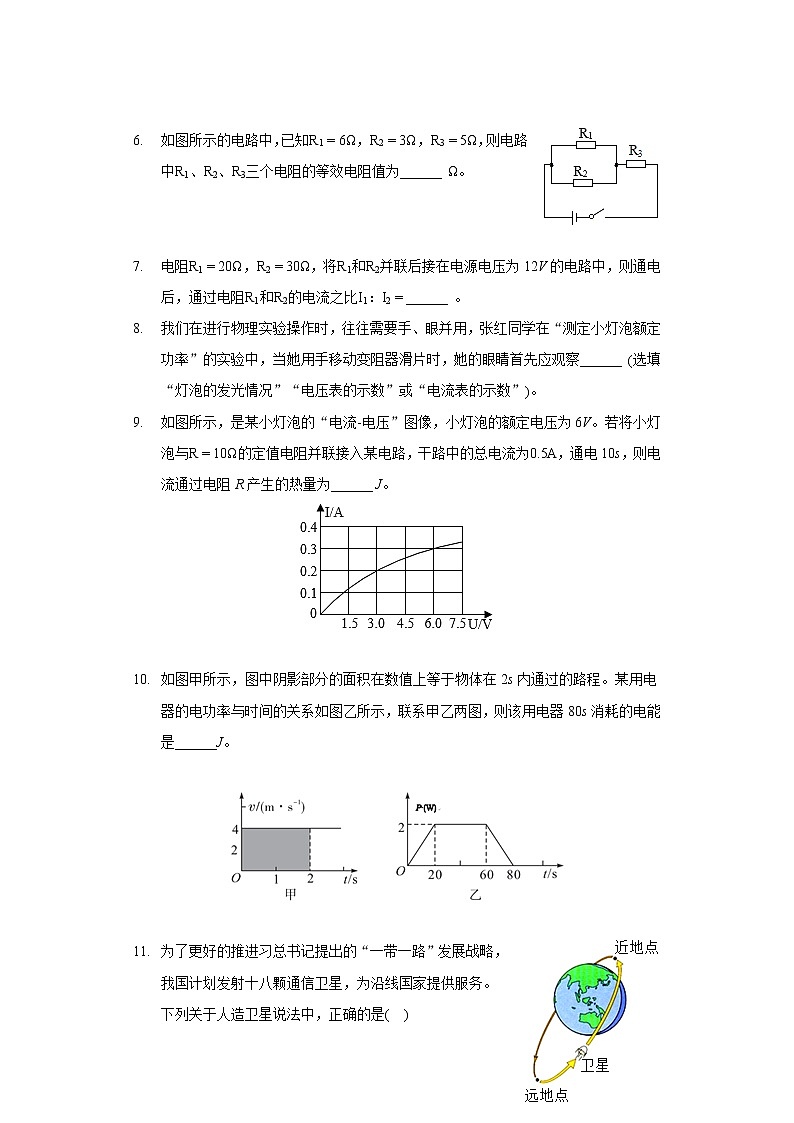

  如圖所示的電路中，已知，，，則電路中、、三個電阻的等效電阻值為______ 。

  電阻，，將和并聯后接在電源電壓為12V的電路中，則通電后，通過電阻和的電流之比：______ 。我們在進行物理實驗操作時，往往需要手、眼并用，張紅同學在“測定小燈泡額定功率”的實驗中，當她用手移動變阻器滑片時，她的眼睛首先應觀察______ 選填“燈泡的發光情況”“電壓表的示數”或“電流表的示數”。如圖所示，是某小燈泡的“電流-電壓”圖像，小燈泡的額定電壓為6V。若將小燈泡與的定值電阻并聯接入某電路，干路中的總電流為，通電10s，則電流通過電阻R產生的熱量為______ J。
如圖甲所示，圖中陰影部分的面積在數值上等于物體在2s內通過的路程。某用電器的電功率與時間的關系如圖乙所示，聯系甲乙兩圖，則該用電器80s消耗的電能是______J。

為了更好的推進習總書記提出的“一帶一路”發展戰略，我國計劃發射十八顆通信衛星，為沿線國家提供服務。下列關于人造衛星說法中，正確的是

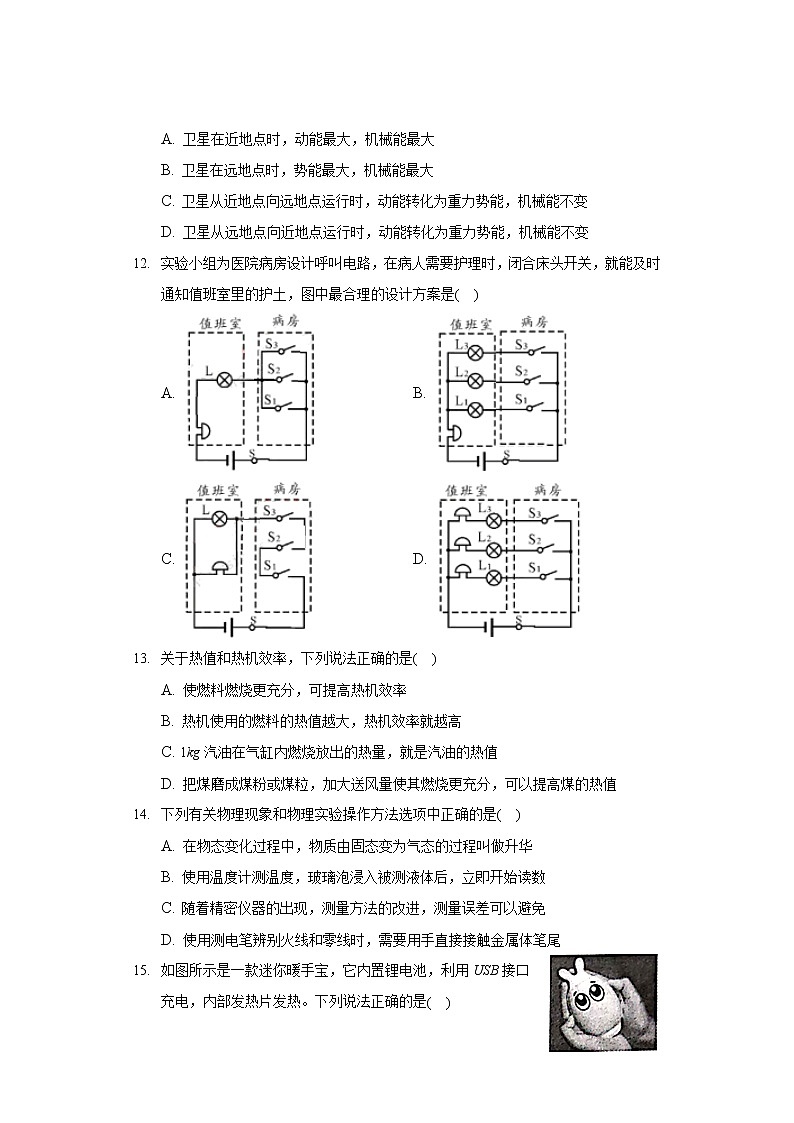

 A. 衛星在近地點時，動能最大，機械能最大
B. 衛星在遠地點時，勢能最大，機械能最大
C. 衛星從近地點向遠地點運行時，動能轉化為重力勢能，機械能不變
D. 衛星從遠地點向近地點運行時，動能轉化為重力勢能，機械能不變實驗小組為醫院病房設計呼叫電路，在病人需要護理時，閉合床頭開關，就能及時通知值班室里的護土，圖中最合理的設計方案是A.  B.
C.  D. 關于熱值和熱機效率，下列說法正確的是A. 使燃料燃燒更充分，可提高熱機效率
B. 熱機使用的燃料的熱值越大，熱機效率就越高
C. 1kg汽油在氣缸內燃燒放出的熱量，就是汽油的熱值
D. 把煤磨成煤粉或煤粒，加大送風量使其燃燒更充分，可以提高煤的熱值下列有關物理現象和物理實驗操作方法選項中正確的是A. 在物態變化過程中，物質由固態變?yōu)闅鈶B(tài)的過程叫做升華
B. 使用溫度計測溫度，玻璃泡浸入被測液體后，立即開始讀數
C. 隨著精密儀器的出現，測量方法的改進，測量誤差可以避免
D. 使用測電筆辨別火線和零線時，需要用手直接接觸金屬體筆尾如圖所示是一款迷你暖手寶，它內置鋰電池，利用USB接口充電，內部發熱片發熱。下列說法正確的是
 A. 暖手寶充電的過程，是電流做功的過程
B. 暖手寶發熱的過程，是機械能轉化成內能的過程
C. 用暖手寶取暖時，手因為含有的熱量增加而感到暖和
D. 無論暖手寶充電還是發熱的過程，鋰電池在電路中都是電源新冠病毒在國外肆虐，我們不能放松警惕。如圖甲是小新設計的溫度測量儀的電路，是定值電阻，R的阻值隨溫度變化的大致情況如圖乙所示，當R的溫度隨環境溫度降低時

A. 電流表的示數增大
B. 電壓表的示數減小
C. 的電功率減小
D. 電壓表示數與電流表示數的比值變小“探究小燈泡的電功率”的實驗電路如圖甲所示，實驗中選擇“”規格的小燈泡，實驗中得到的圖像如圖乙。下列說法不正確的是

A. 調節滑片過程發現燈泡亮度變化，這是由燈泡的實際功率變化引起的
B. 小燈泡的額定功率為，正常發光時電阻為
C. 實驗中發現小燈泡無法調到額定電壓，一定是因為電源電壓過小
D. 用圖甲的電路，通過更換燈泡L的方法，能完成探究“電功率與電流的關系”如圖甲所示，是“探究物質熔化規律”的實驗裝置。實驗時先將固體物質和溫度計分別放入試管內，再放入大燒杯的水中，觀察固體的熔化過程。

試管內物質在熔化過程中，溫度保持不變，此時溫度如圖乙所示，讀數方法正確的是______ 選填“A”“B”或“C”，示數為______ ；
如圖丙所示是根據實驗數據繪制的溫度隨時間變化的圖像。從圖像中發現該物質熔化過程時間過短，下列措施中，一定不能延長熔化過程時間的是______ 填序號。
①增加試管中海波的質量
②酒精燈用“小火”加熱
③降低燒杯中水的初溫度小華用圖示裝置探究滑輪組的機械效率，實驗數據記錄如下：次數物重物體上升高度拉力機械效率
1
2
10


2
3
10


3
6
10

 實驗中應豎直向上______拉動彈簧測力計．
分析數據可知，提高同一滑輪組的機械效率，可以采取的措施是______.
小華所用動滑輪的重至少小于______
小華用該滑輪組再次勻速提高同樣多的鉤碼，但鉤碼上升的高度比原來高，則該滑輪組的機械效率將______選填“變大”、“變小”或“不變”。在測定“小燈泡的電阻”的實驗中，電源電壓恒定，小燈泡額定電壓為、電阻約為。

連接電路，閉合開關，發現小燈泡不亮、電流表指針幾乎不動、電壓表指針有明顯的偏轉，則電路故障原因可能是燈泡______ 選填“短路”或“斷路”；
小葉同學閉合開關，移動滑片P到某一點時，電壓表示數如圖乙所示，若他想測量小燈泡的正常發光時電阻，應將圖甲中滑片P向______ 選填“C”或“D”端移動，使電壓表的示數為；
小葉同學通過移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的圖像，根據圖像信息，可計算出小燈泡的正常發光時電阻是______ 。合理分類和利用垃圾可以保護環境、變廢為寶。在一定條件下，1t分類后的垃圾能“榨”出140kg燃料油，若燃料油的熱值為。
垃圾“榨”出的燃料油完全燃燒能釋放多少熱量？
在一個標準大氣壓下，這些熱量的被初溫是的水吸收，則水溫能升高多少？






 小東同學積極投入到“綠色環保、低碳出行”的新潮流中，他每天堅持騎自行車上下學，小東和自行車的總質量是80kg。當小東以的速度在平直的公路上勻速騎行時，所受阻力是其總重的倍，求：
小東勻速騎行時的動力是多少。
自行車行駛1000m動力所做的功。
自行車行駛的功率。






 如圖甲所示是家用保溫式電飯鍋，如圖乙所示是該電飯鍋的電路原理圖，S是手動、溫控一體開關必須用外力按下才能閉合，但當鍋底溫度達到以上時，會自動彈起、斷開進入保溫狀態。已知，電飯鍋的額定加熱功率為1210W。
開關S斷開時，電飯鍋處于______選“加熱”或“保溫”狀態。
當電飯鍋處于正常加熱狀態時，電路中的電流是多大？
當電飯鍋處于保溫狀態時，保溫功率是多大？








答案和解析1.【答案】擴散
 【解析】解：吸煙時產生的煙霧分子無規則運動到空氣中，這是擴散現象，會觸發煙霧報警器報警，影響行車安全，故高鐵全列禁煙。
故答案為：擴散。
兩種不同的物質相互接觸時，彼此進入對方的現象叫擴散現象，擴散現象表明分子不停地做無規則的運動。
此題考查擴散現象，難度不大，認真分析即可。
 2.【答案】液化  熱傳遞
 【解析】解：
寒冷的冬天，小明在晨練時跑步時嘴里呼出的“白氣”是口中熱的水蒸氣遇冷液化形成的；
用手“哈氣取暖”時，熱的水蒸氣放出熱量，內能減少，手吸收熱量，內能增加，是通過熱傳遞方式改變內能。
故答案為：液化；熱傳遞。
物質由氣態變成液態的現象叫做液化；
改變內能有兩種方式：即做功和熱傳遞。
該題考查了物態變化以及內能改變的兩種方式，難度不大。
 3.【答案】做功
 【解析】解：作用在物體上的力和物體在力的方向上通過的距離是做功的兩個必要因素，從高空拋下的物體在下落過程中，在重力方向上有移動距離，重力對物體做功。
故答案為：做功。
本題要抓住做功的兩個必要因素：
作用在物體上的力；
物體在力的方向上通過的距離即力和距離的方向要一致；
二者缺一不可。
本題考查了力是否做功的判斷方法。
 4.【答案】解：燈泡的接法：火線先進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關時能切斷火線，接觸燈泡不會發生觸電事故，如圖所示：

 【解析】燈泡的接法：火線進入開關，再進入燈泡頂端的金屬點；零線直接接入燈泡的螺旋套。
掌握家庭電路的燈泡、開關、三孔插座、兩孔插座、保險絲的接法，同時考慮使用性和安全性。
 5.【答案】B到A
 【解析】解：首先將毛皮摩擦過的橡膠棒接觸驗電器A，由于橡膠棒帶負電，所以驗電器A帶負電；再用帶有絕緣手柄的金屬棒把A和B連接起來，A上的負電荷電子轉移到B上，由于電子的定向移動方向與電流方向相反，故電流方向為：B到A。
故答案為：B到A。
把被毛皮摩擦過的橡膠棒所帶的電荷稱為負電荷，絲綢摩擦過的玻璃棒所帶電荷稱為正電荷。
電荷的定向移動形成電流，正電荷定向移動的方向是電流的方向，自由電子的定向移動方向與電流方向相反。
知道摩擦起電現象及帶電情況，明確形成電流的條件和電流方向的規定，是解答此題的關鍵。
 6.【答案】7
 【解析】解：電路中和并聯之后與串聯，設、并聯后的總電阻為，
則，，即，，解出：，
則三個電阻的等效電阻值為：。
故答案為：7。
并聯電路的總電阻的倒數等于各分電阻的倒數之和，串聯電路的總電阻等于各分電阻之和。
明確電路連接關系，熟悉串并聯電路中總電阻與分電阻的等量關系是解題的關鍵。
 7.【答案】3：2
 【解析】解：將和并聯后接在電源電壓為12V的電路中，則兩電阻的電壓都為12V，
根據歐姆定律可知，
通過電阻的電流：，
通過電阻的電流：，
則通電后，通過電阻和的電流之比：：：2。
故答案為：3：2。
根據并聯電路電壓特點得到兩電阻的電壓，根據歐姆定律的變形式計算兩電阻的電流，即可得出電流比；
本題并聯電路電壓規律和歐姆定律的應用，難度不大。
 8.【答案】電壓表的示數
 【解析】解：燈在額定電壓下正常發光，在“測定小燈泡額定功率”的實驗中，當她用手移動變阻器滑片時，她的眼睛首先應觀察電壓表的示數。
故答案為：電壓表的示數。
燈在額定電壓下正常發光，通過燈的電流隨電壓的變化而變化。
本題“測定小燈泡額定功率”的實驗，考查實驗操作過程，為基礎題。
 9.【答案】9
 【解析】解：將小燈泡與的定值電阻并聯接入某電路，
由圖像知，當小燈泡兩端電壓為時，通過小燈泡的電流為，
由題知，定值電阻為，由并聯電路電壓特點和歐姆定律可得，此時通過定值電阻的電流：
，
，與干路中總電流相符，
所以通電10s，電流通過電阻R產生的熱量：
。
故答案為：9。
并聯電路各支路兩端電壓相同，干路總電流等于各支路電流之和。結合定值電阻阻值及圖像，首先確定電源電壓，然后得到通過定值電阻的電流，已知電阻阻值、通過的電流及通電時間，利用公式計算電流通過電阻R產生的熱量。
此題考查了并聯電路的特點、歐姆定律和焦耳定律計算公式的應用，能根據干路電流通過圖像找到符合題意燈泡電壓和電流是關鍵。
 10.【答案】120
 【解析】解：由圖甲知圖中陰影部分的面積在數值上等于物體在2s內通過的路程，即，同理乙圖功率P和時間t圍成圖形的面積在數值上等于在80s消耗的電能；
由圖乙知前20s功率P與時間t圍成的三角形的面積與后20s功率P與時間t圍成的三角形的面積相等，可以把右面的三角形移到左上面，使得80s內功率P與時間t圍成的圖形為一個底是60s，寬是2W的長方形，
所以該用電器80s消耗的電能是：。
故答案為：120。
由圖甲知圖中陰影部分的面積在數值上等于物體在2s內通過的路程，即，同理乙圖功率P和時間t圍成圖形的面積在數值上等于在80s消耗的電能；
由圖象知，用電器工作的功率和工作時間，由此可知面積表示消耗的電能并計算。
本題考查了學生利用題中信息解答問題的能力，是一道中等題。
 11.【答案】C
 【解析】解：衛星在近地點時，高度最低，重力勢能最小，故動能是最大，在太空中，機械能是守恒的，故A選項錯誤；
B.衛星在遠地點時，勢能最大，動能最小，在太空中，機械能是守恒的，故B選項錯誤；
C.衛星從近地點向遠地點運行時，動能減小，重力勢能變大，故是動能轉化為重力勢能，故C選項正確。
D.衛星從遠地點向近地點運行時，重力勢能能減小，動勢能變大，故是重力勢能轉化為動能，機械能守恒，故D選項錯誤。
故選：C。
影響動能的因素是物體的質量和物體運動的速度；影響重力勢能的因素是物體的質量和物體的高度。
根據動能、重力勢能影響因素的情況得出動能和重力勢能的大小情況。再根據能量變化的規律：減小的能量轉化為增大的能量得出答案。
掌握動能、勢能大小的影響因素，掌握動能、勢能的大小變化情況。同時知道衛星在繞地球運動時，沒有任何物質和衛星摩擦，機械能沒有消耗，機械能是守恒的。
 12.【答案】B
 【解析】解：AC、A中電路中只要閉合任意開關燈亮電鈴響，無法區分是誰，C中當三個開關都閉合時才能亮燈響鈴，故AC錯誤；
B、各病床的燈為并聯，電鈴在干路上，無論哪個房間閉合床頭開關，所控制的燈與電鈴連通，電鈴響，燈發光，就能及時通知值班室里的護土，B正確；
D、雖然也能滿足要求，但用了三個電鈴，不夠合理；D錯誤。
故選：B。
由題意可知，各病床的燈互不影響，故為并聯，并且各支路燈泡都有相應的開關控制。由于每位病人按下床頭開關后，值班室的電鈴響，故電鈴在干路上。
本題考查根據要求設計電路，關鍵是明確各病床的燈為并聯，電鈴在干路上。
 13.【答案】A
 【解析】解：A、使燃料燃燒更充分，可以增大有效利用的能量，提高熱機的效率，故A正確；
B、熱機的效率是指用來做有用功的能量與燃料完全燃燒產生的能量之比，與燃料的熱值無關，故B錯誤；
CD、1kg汽油完全燃燒放出的熱量叫做汽油的熱值，熱值是燃料的一種特性，和燃料是否燃燒、是否完全燃燒、燃料的質量等無關，故CD錯誤。
故選：A。
熱機用來做有用功的能量與燃料完全燃燒放出的能量之比叫做熱機的效率，在工作過程中，損失的能量越少，熱機的效率越高；
某種燃料完全燃燒放出的熱量叫做這種燃料的熱值。熱值是燃料的一種特性，它只與燃料的種類有關，與燃料的質量、燃燒程度等均無關。
本題考查了學生對熱值概念和熱機效率的了解與掌握，明確熱值是燃料的一種特性只與燃料的種類有關，與燃料的質量、燃燒程度等無關是本題的關鍵。
 14.【答案】D
 【解析】解：A、在物態變化過程中，物質由固態直接變?yōu)闅鈶B(tài)的過程，叫升華，故A錯誤。
B、使用溫度計測溫度，溫度計玻璃泡浸沒在被測液體中要稍候一會兒，待到示數穩定后再讀數，故B錯誤。
C、隨著精密儀器的出現，測量方法的改進，測量誤差只能減小，不能避免，故C錯誤。
D、使用測電筆辨別火線和零線時，筆尖接觸火線或零線，手接觸筆尾金屬體，故D正確。
故選：D。
物質從固態直接變?yōu)闅鈶B(tài)是升華過程。
從溫度計的正確使用進行分析：溫度計玻璃泡浸沒在被測液體中要稍候一會兒，待到示數穩定后再讀數。
誤差只能減小不能避免。
使用測電筆辨別火線和零線時，筆尖接觸火線或零線，手接觸筆尾金屬體。
本題考查了測電筆的使用、誤差、升華、溫度計的正確使用等，屬于比較基礎的習題。
 15.【答案】A
 【解析】解：
A、暖手寶在充電過程中，將電能轉化為化學能儲存在鋰電池中，是電流做功的過程；故A正確；
B、暖手寶發熱的過程，是電流做功的過程，將電能轉化為內能；故B錯誤；
C、用暖手寶取暖時，手吸收熱量，因含有內能增加而感到暖和，不能說含有熱量；故C錯誤；
D、在電池充電的過程中，是將電能轉化成了化學能，電池相當于用電器；發熱的過程中電池是電源，將化學能轉化為電能，再轉化為內能；故D錯誤。
故選：A。
電流做功的過程，實質就是將電能轉化為其它形式能的過程。
電流做功的實質是消耗電能轉化為其他形式的能的過程。
熱量是指熱傳遞過程中傳遞能量的多少，是過程量。
電池在放電過程中是電源，化學能轉化成電能，而在充電過程中是用電器，將電能轉化為化學能。
本題考查了電流做功的實質、充電寶充電過程中的能量轉化、電源能量轉化等知識，明確電源充放電時能量轉化的不同是解題的關鍵。
 16.【答案】C
 【解析】解：A、由甲圖可知，R與串聯，電壓表測R兩端的電壓，電流表測電路中的電流；
由乙圖可知，R的溫度隨環境溫度降低時R的阻值變大，則電路中的總電阻變大，
由可知，電路中的電流變小，即電流表的示數減小，故A錯誤；
B、由可知，定值電阻兩端的電壓變小，因串聯電路中總電壓等于各分電壓之和，所以，R兩端的電壓變大，即電壓表的示數增大，故B錯誤；
C、因兩端的電壓變小、電路中的電流變小，則根據公式可知， 的電功率減小，故C正確；
D、因電壓表的示數增大、電流表的示數減小，所以電壓表示數與電流表示數的比值變大，故D錯誤。
故選：C。
由電路圖可知，R與串聯，電壓表V測R兩端的電壓，電流表測電路中的電流。由圖乙知R的溫度隨環境溫度降低時其阻值的變化，根據歐姆定律可知電路中的電流變化和R兩端的電壓變化，根據串聯電路的電壓特點可知兩端的電壓變化，根據判斷出 電功率的變化，根據判斷出電壓表示數與電流表示數比值的變化。
本題主要考查電路的動態分析，涉及到串聯電路的特點和歐姆定律的應用，關鍵是根據圖像分析得出R的阻值隨溫度的變化。
 17.【答案】C
 【解析】解：A、調節滑片，變阻器連入電路的阻值發生變化，這樣燈泡兩端電壓和電流都會發生變化，由知，其實際功率發生變化，所以燈泡亮度會發生改變，故A正確；
B、由圖像知，燈泡電壓等于額定電壓時，通過燈泡的電流為，
所以燈泡的額定功率：；
由歐姆定律，可得燈泡正常發光時電阻：，故B正確；
C、實驗中，移動滑片調節燈泡兩端電壓，但都無法使燈泡兩端電壓調到額定電壓，可能是電源電壓低于燈泡的額定電壓的原因；也可能是電源電壓過大，而變阻器的最大電阻過小，當變阻器的最大電阻連入電路中時，燈的電壓也高于，故C錯誤；
D、由知，電功率與電壓和電流有關，所以探究“電功率與電流的關系”時，可換用不同燈泡且保持電壓不變，測量電流再計算出電功率，從而得到電功率與電流的關系，故D正確。
故選：C。
A、燈的亮度由燈的實際功率決定，由此結合電路分析；
B、由圖像讀出燈泡正常發光時的電流，由電功率公式計算額定功率，由歐姆定律計算其電阻；
C、燈泡正常工作時電壓等于額定電壓，小燈泡無法調到額定電壓，可能是低于也可能是高于額定電壓，據此分析；
D、探究“電功率與電流的關系”應保持電壓不變，若不換燈泡，無法得到普遍性的結論。
本題是探究小燈泡的電功率的實驗，考查了燈泡實際功率的決定因素、電功率和電阻的計算，還考查了電功率與電流關系的實驗探究及控制變量法的運用等知識。
 18.【答案】B 48 ③
 【解析】解：
使用溫度計測量液體的溫度時，視線要和液面相平，B符合這種情況；溫度計的分度值是，液面在以上8格處，示數為；
①增加試管中海波的質量，在吸收相同熱量時，海波的升溫較慢，能延長熔化時間，故①不合題意；
②撤掉酒精燈或用“小火”加熱，相同時間內，海波吸收的熱量減少，能延長熔化時間，故②不合題意；
③降低燒杯中水的初溫，不會改變?nèi)刍瘯r吸收熱量的快慢，不會改變?nèi)刍瘯r間，故③符合題意；
故答案為：；48；③。
使用溫度計測量液體的溫度，讀數時視線要和液面相平；認清溫度計的分度值，看溫度計中的液面在什么位置，從而讀出溫度值；
減慢加熱的過程，或增加海波的質量、將酒精燈的火焰調小均可使熔化的時間變長。
此題通過考查海波的熔化圖像，考查了溫度計的正確讀數，并能夠從熔化圖像中總結出相關信息。
 19.【答案】勻速  增加物重  1 不變
 【解析】解：實驗中應該勻速豎直向上拉動彈簧測力計，以保證拉力大小恒定；
由圖示可知，滑輪組承重繩子有效股數，彈簧測力計移動的距離；
由1、2、3次數據知，同一滑輪組，物體越重，機械效率越高，故增加物重可以提高同一滑輪組的機械效率；
當物體越重時，對滑輪的壓力越大，摩擦力越大，所以第一次實驗受摩擦力的影響最小，此時滑輪的重力為：。
對于裝置一定的動滑輪提升相同的重物時，因為，所以機械效率，
所以，小華用該滑輪組再次勻速提高同樣多的鉤碼，但鉤碼上升的高度比原來高，則該滑輪組的機械效率將不變。
故答案為：勻速；增加物重；；不變。
只有勻速豎直向上拉動彈簧測力計，拉力大小不變，彈簧測力計的示數穩定；重物和動滑輪有三段繩子承擔，繩子移動的距離物體升高距離的3倍；
分析數據得出結論；
當物體越重時，對滑輪的壓力越大，摩擦力越大，所以第一次實驗受摩擦力的影響最小，根據算出動滑輪的重力。
根據分析。
此題主要考查了利用動滑輪的拉力計算、拉力移動的距離與物體升高高度之間的關系和機械效率的變化，解決時應分清力與距離的對應關系，并正確理解掌握好理想狀態下滑輪的省力情況和實際是不一樣的。
 20.【答案】斷路
 【解析】解：閉合開關，發現小燈泡不亮、電流表指針不動，說明電路有斷路發生，電壓表指針有明顯的偏轉，說明電壓表串聯接入電路，則與電壓表并聯部分斷路，所以故障原因可能是燈泡斷路；
電壓表的量程為，分度值為，示數為，而額定電壓為，故應使小燈泡兩端的電壓增大，就應該讓滑動變阻器兩端的電壓減小，根據串聯電路的分壓原理可知必須把滑動變阻器的阻值調小，即滑片向D移動，直到電壓表的示數為；
由圖像知，當燈的電壓是時，對應的電流值為，
小燈泡的正常發光時的電阻為：
。
故答案為：斷路；；。
小燈泡不亮、電流表指針不動，說明電路有斷路，再根據電壓表示數情況分析故障的原因；
根據串聯電路特點和分壓規律來分析滑動變阻器的滑片移動情況；
從圖像上找到額定電壓對應的點，讀出對應的電流，利用算出小燈泡的正常發光時的電阻；
本題考查了電路故障的判斷、電壓表的讀數、串聯電路的分壓作用及電阻的計算，同時還考查了學生對圖像的分析和處理能力，本實驗需要注意燈絲的電阻隨溫度的變化而變化。
 21.【答案】解：
分類后的垃圾能“榨”出140kg燃料油，
則這些燃料油完全燃燒釋放的熱量：
；
由題意可得水吸收的熱量：
，
根據可得水升高的溫度：
，
因為在標準大氣壓下水的沸點是，且，
所以水的末溫為，
則水實際升高的溫度。
答：則1t垃圾“榨”出的燃料油完全燃燒能釋放的熱量；
在一個標準大氣壓下，這些熱量的被初溫是的水吸收，則水溫能升高。
 【解析】利用求出燃料油完全燃燒釋放出的熱量；
利用求出水吸收的熱量，再利用求出水升高的溫度，注意在標準大氣壓下水的沸點是。
此題主要考查的是學生對燃料完全燃燒釋放熱量公式、效率公式和吸熱公式的應用，要注意在一個標準大氣壓下水的沸點是。
 22.【答案】解：
小東和自行車所受的總重力為：
；
因為自行車勻速行駛，所以動力與阻力平衡，則動力：；
自行車行駛1000m動力做的功為：
；
自行車行駛的功率：
。
答：小東勻速騎行時的動力是16N；
自行車行駛1000m動力所做的功為；
自行車行駛的功率為80W。
 【解析】根據求出小東和自行車所受的總重力，自行車勻速行駛，，據此求出小東勻速騎行時的動力；
根據計算動力所做的功；
根據計算自行車行駛的功率。
本題考查了重力、功和功率的計算，要用好公式、、，分析時注意水平路面上勻速行駛，動力與阻力相等。
 23.【答案】保溫
 【解析】解：由電路圖可知，開關S斷開時電路為與串聯，開關S閉合時電路為的簡單電路，
因串聯電路中總電阻大于任何一個分電阻，所以開關S斷開時，電路的總電阻最大，
由可知，電源的電壓一定時，電路的總功率最小，電飯鍋處于保溫狀態；
當電飯鍋處于正常加熱狀態時，
由可得，電路中的電流；
開關S閉合時，電路為的簡單電路，電飯鍋處于加熱狀態，
由可得，，
開關S斷開時，電路為與串聯，電飯鍋處于保溫狀態，
因串聯電路中總電阻等于各分電阻之和，
所以，電飯鍋處于保溫狀態時的功率。
答：保溫；
當電飯鍋處于正常加熱狀態時，電路中的電流是；
當電飯鍋處于保溫狀態時，保溫功率是200W。
電源的電壓一定時，由可知，電路的總電阻越大，總功率越小，電飯鍋處于保溫檔，反之處于高溫檔；
當電飯鍋處于正常加熱狀態時，根據求出電路中的電流；
開關S閉合時，電路為的簡單電路，電飯鍋處于加熱狀態，根據歐姆定律求出的阻值，開關S斷開時，電路為與串聯，電飯鍋處于保溫狀態，根據電阻的串聯和求出電飯鍋處于保溫狀態時的功率。
本題考查了串聯電路的特點和歐姆定律、電功率公式的應用，分清電飯鍋處于不同檔位時電路的連接方式是關鍵。
