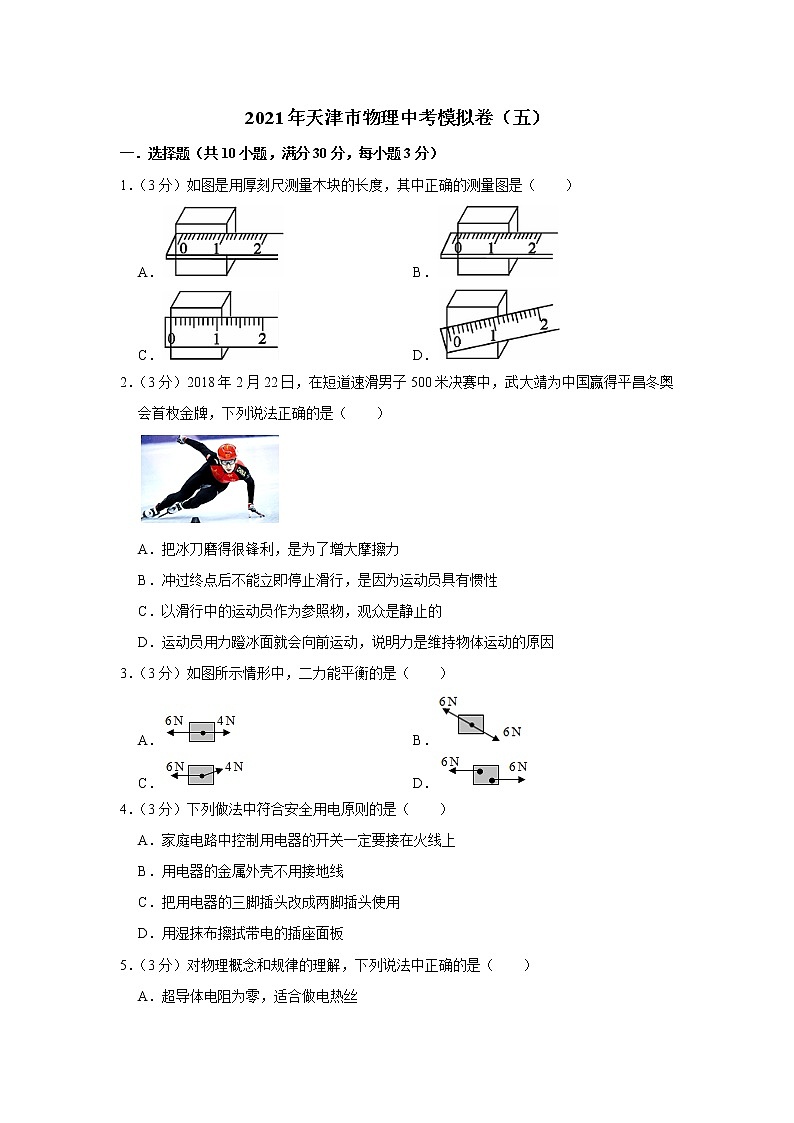

?2021年天津市物理中考模擬卷（五）
一．選擇題（共10小題，滿分30分，每小題3分）
1．（3分）如圖是用厚刻尺測量木塊的長度，其中正確的測量圖是（　?。?br /> A． B．
C． D．
2．（3分）2018年2月22日，在短道速滑男子500米決賽中，武大靖為中國贏得平昌冬奧會首枚金牌，下列說法正確的是（　?。?br />
A．把冰刀磨得很鋒利，是為了增大摩擦力
B．沖過終點后不能立即停止滑行，是因?yàn)檫\(yùn)動員具有慣性
C．以滑行中的運動員作為參照物，觀眾是靜止的
D．運動員用力蹬冰面就會向前運動，說明力是維持物體運動的原因
3．（3分）如圖所示情形中，二力能平衡的是（　?。?br /> A． B．
C． D．
4．（3分）下列做法中符合安全用電原則的是（　?。?br /> A．家庭電路中控制用電器的開關一定要接在火線上
B．用電器的金屬外殼不用接地線
C．把用電器的三腳插頭改成兩腳插頭使用
D．用濕抹布擦拭帶電的插座面板

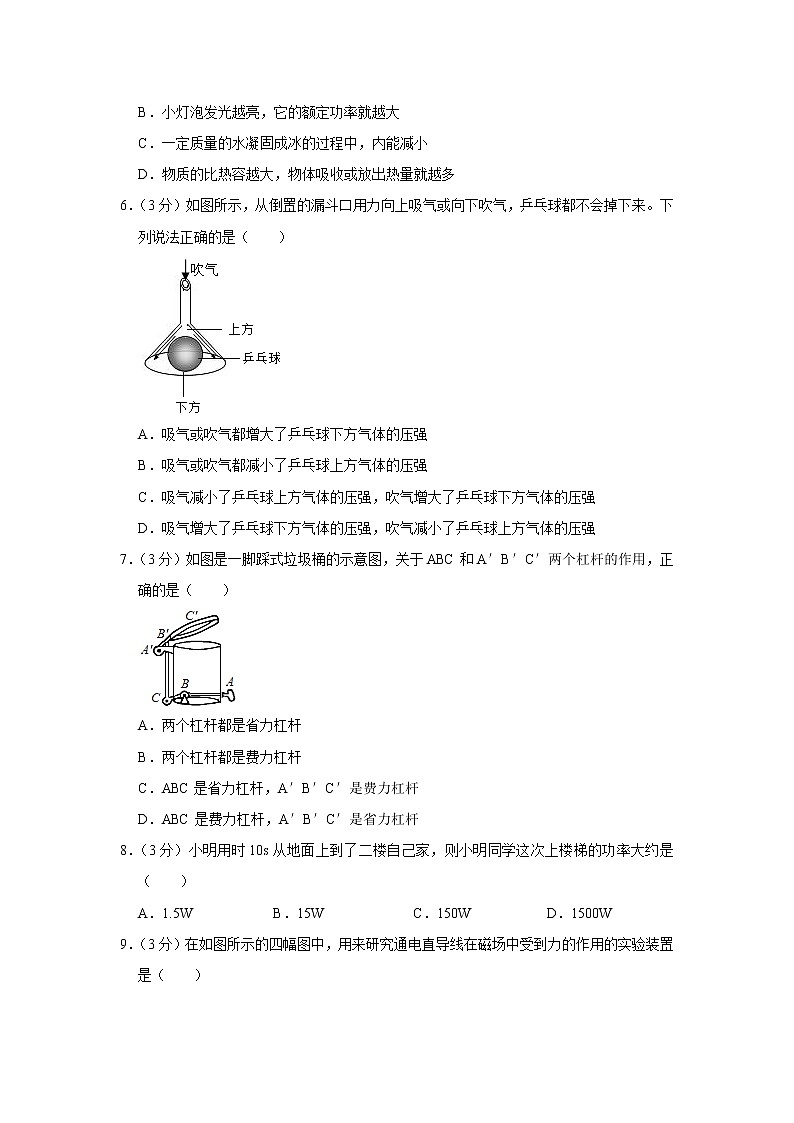

5．（3分）對物理概念和規律的理解，下列說法中正確的是（　　）
A．超導體電阻為零，適合做電熱絲
B．小燈泡發光越亮，它的額定功率就越大
C．一定質量的水凝固成冰的過程中，內能減小
D．物質的比熱容越大，物體吸收或放出熱量就越多
6．（3分）如圖所示，從倒置的漏斗口用力向上吸氣或向下吹氣，乒乓球都不會掉下來。下列說法正確的是（　　）

A．吸氣或吹氣都增大了乒乓球下方氣體的壓強
B．吸氣或吹氣都減小了乒乓球上方氣體的壓強
C．吸氣減小了乒乓球上方氣體的壓強，吹氣增大了乒乓球下方氣體的壓強
D．吸氣增大了乒乓球下方氣體的壓強，吹氣減小了乒乓球上方氣體的壓強
7．（3分）如圖是一腳踩式垃圾桶的示意圖，關于ABC和A′B′C′兩個杠桿的作用，正確的是（　?。?br />
A．兩個杠桿都是省力杠桿
B．兩個杠桿都是費力杠桿
C．ABC是省力杠桿，A′B′C′是費力杠桿
D．ABC是費力杠桿，A′B′C′是省力杠桿
8．（3分）小明用時10s從地面上到了二樓自己家，則小明同學這次上樓梯的功率大約是（　　）
A．1.5W B．15W C．150W D．1500W

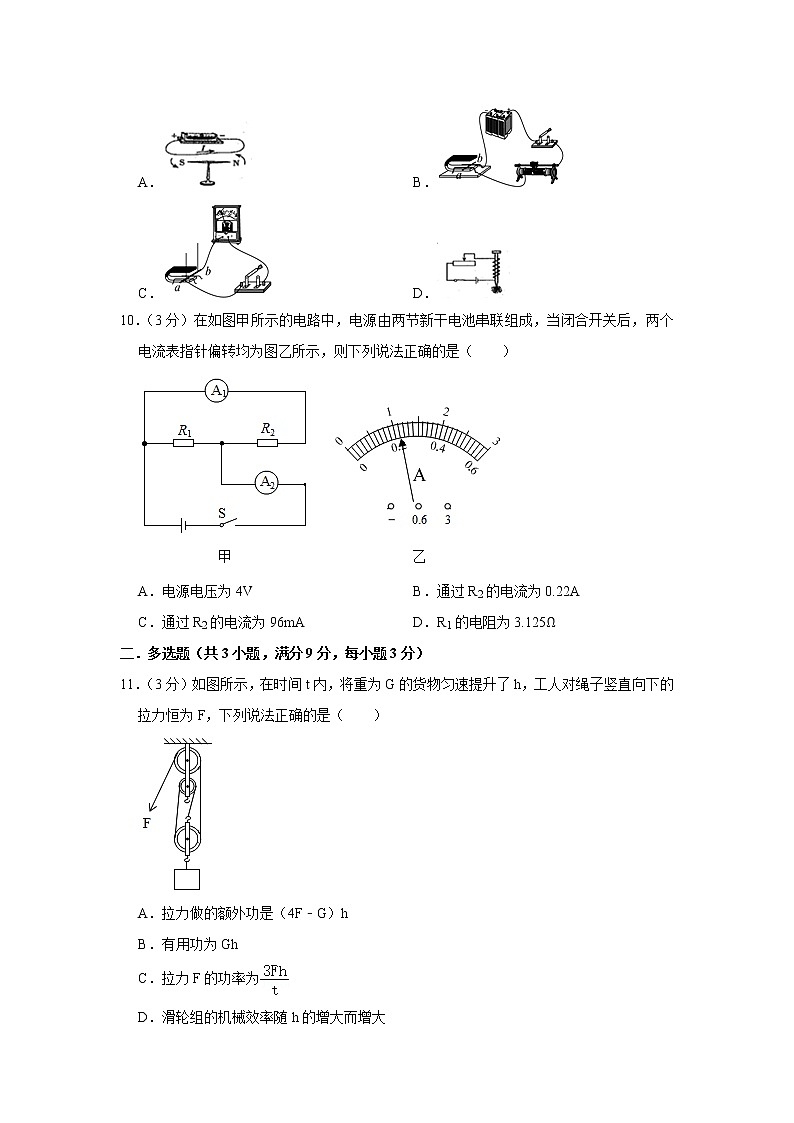

9．（3分）在如圖所示的四幅圖中，用來研究通電直導線在磁場中受到力的作用的實驗裝置是（　?。?br /> A． B．
C． D．
10．（3分）在如圖甲所示的電路中，電源由兩節新干電池串聯組成，當閉合開關后，兩個電流表指針偏轉均為圖乙所示，則下列說法正確的是（　　）

A．電源電壓為4V B．通過R2的電流為0.22A
C．通過R2的電流為96mA D．R1的電阻為3.125Ω
二．多選題（共3小題，滿分9分，每小題3分）
11．（3分）如圖所示，在時間t內，將重為G的貨物勻速提升了h，工人對繩子豎直向下的拉力恒為F，下列說法正確的是（　?。?br />
A．拉力做的額外功是（4F﹣G）h
B．有用功為Gh
C．拉力F的功率為
D．滑輪組的機械效率隨h的增大而增大
12．（3分）如圖所示，水平桌面上放有甲、乙、丙、丁四個完全相同的圓柱形容器。其中甲容器內只有水；乙容器內有木塊漂浮在水面上；丙容器內有一個裝有鋁塊的平底塑料盒漂浮在水面上，塑料盒底始終與容器底平行；丁容器中用細線懸吊著一個實心的鋁球浸沒在水中。已知四個容器中的水面一樣高，ρ木＝0.6×103kg/m3；ρ酒精＝0.8×103kg/m3；ρ鋁＝2.7×103kg/m3，對于這一情景，下列說法正確的是（　?。?br />
A．各容器對水平桌面的壓強相同
B．向乙容器中倒入酒精后，木塊底部受到的壓強不變
C．將塑料盒內的鋁塊取出直接放入容器丙的水中，水面將會下降
D．將懸吊鋁球的細線剪斷后，丁容器對水平桌面壓力的增大值等于鋁球的重力大小
13．（3分）如圖所示，電源電壓為20V，定值電阻R0為20Ω，滑動變阻器R標有“30Ω 1A”字樣，電壓表選用的量程是0～15V，在該電路正常使用的情況下，則（　?。?br />
A．滑動變阻器接入電路的最小阻值為10Ω
B．電壓表的最小示數為5V
C．電路中的最大電流為0.75A
D．電路消耗的最小功率為8W
三．填空題（共6小題，滿分24分，每小題4分）
14．（4分）質量為3780kg的嫦娥四號探測器從地球飛向太空，降落到月球背面，其質量將　 ?。ㄟx填“增大”、“減小”或“不變”）；若其制造材料的平均密度約為4×103kg/m3，則需要材料的體積約為　 　m3。
15．（4分）如圖所示，裝有適量茶水的透明茶壺放在水平桌面上，茶壺的壺嘴和壺身組成　 　，壺嘴和壺身中的水面具有高度　 　的特點，壺蓋上留有一個小孔，作用是使壺內與壺外的大氣相通，在重力和　 　的作用下，水才容易倒出；水倒出在下落過程中的　 　能轉化為動能，速度逐漸增大說明力可以改變物體的　 　。

16．（4分）一臺起重機將3600N的貨物提離4m，起重機做的有用功是多少？如果額外功是9600J，總功是多少？機械效率是多少？

17．（4分）驗電器的工作原理是　 　。如圖所示，A驗電器帶負電荷，B驗電器不帶電，當用一個金屬棒C將這兩個驗電器相連接瞬間，金屬棒中電流的方向是　 ?。ㄟx填“從A到B”或“從B到A”）

18．（4分）標有“220V，2200W“的“即熱式”電熱水龍頭，其額定電壓是　 　V，額定功率是　 　W，額定電流是　 　A．正常工作時，電阻絲的阻值是　 　Ω；在額定電壓下工作1s，電流做功　 　J。
19．（4分）有電阻R1＝10Ω，R2＝20Ω．若將它們并聯在電路中，則通過它們的電流之比I1：I2＝　 　，若加在它們兩端的電壓之比U1：U2＝2：1，則相同時間內放出的熱量之比Q1：Q2＝　 　。
四．實驗探究題（共6小題，滿分37分）
20．（6分）小凱和小旋的實驗小組根據生活經驗，猜想“浮力的大小跟固體的密度、液體的密度、固體浸入液體中的體積和固體浸入液體的深度有關?！?br /> （1）為探究“浮力的大小與固體的密度有什么關系？”，小凱選用了兩塊體積相同的圓柱體鋁塊和銅塊，設計了圖1的實驗方案。其中，甲和乙的實驗步驟是為了測量　 ??；
（2）為探究“浮力的大小與固體浸入液體中的體積有什么關系”，小旋選用一個刻有和體積的圓柱體鋁塊，設計了圖2的實驗方案。其中，A和B的實驗步驟是為了測量　 ??；
（3）請你對小凱和小旋的實驗進行評估：他們的實驗方案是否存在不合理的地方？寫出你的看法　 ?。?br />
（4）請你設計一個探究“浮力的大小與固體浸入液體的深度有什么關系”的實驗。
①需要的實驗器材：　 ?。?br /> ②簡要的實驗步驟（可畫簡圖輔助說明）　 ??；
③分析與論證：　 　。
21．（6分）小偉家買了一種新興代步工具﹣﹣平衡車（如圖），為了檢測平衡車的性能，他騎平衡車去距家1.8km的廣場。當他站在平衡車上靜止時，水平地面受到的壓強為1.6×105Pa，車輪與地面的總接觸面積為4×10﹣3m2。下表為該平衡車的主要參數。（取g＝10N/kg）求：
**平衡車

凈重
14kg
最高車速
18km/h
電動機額定功率
700W
（1）小偉的質量是多少？
（2）在額定功率下，他騎平衡車以最高速度行駛到廣場需要多長時間？此過程中平衡車電動機的效率為90%，電動機提供的牽引力為多少？

22．（6分）小明按照課本要求探究并聯電路中電流的關系，他設計如圖甲的電路圖，連成圖乙所示的實物圖，把電流表分別接在A，B，C處，測出它們的電流，填入下表。
實驗
次數
IA/A
IB/A
IC/A
1
0.10
0.12
0.22
2
0.20
0.24
0.44
3
0.26
0.3
0.56
（1）小明連接完電路，閉合開關后發現電流表指針向左偏轉，出現這種現象的原因是　 　，小明改正后，再測C點電流讀數時，L2突然不亮了，L1仍舊發光，小明會看到電流表的示數　 ?。ㄟx填“不變”“增大”、“減小”）。
（2）通過對表格中數據的分析，可以得出　 　。
（3）測量三次的目的是　 　，在實驗中我們可以采用　 　的方法來改變電流的大小而進行三次實驗。
（4）小剛提出，可以在原有器材的基礎上再添加一個開關，可以不用來回拆接電流表，就可以完成實驗。請?jiān)谔摼€框內畫出符合這個設計的電路圖。

23．（7分）如圖所示，電源兩端的電壓U保持不變。閉合開關S、S1，電壓表示數為8V，電流表示數為2A．閉合開關S，斷開開關S1，電壓表示數為2V．求：
（1）電源兩端的電壓U。
（2）電阻R1的阻值。

24．（6分）小明要測量定值電阻Rx的阻值（約十幾歐）。現有器材：電源（6V）、滑動變阻器、電流表、電壓表、開關各一個，導線若干。

（1）如圖甲所示電路，請用筆畫線代替導線，將該電路連接完整。
（2）在連接電路時，開關應處于　 　狀態，電路連好后，閉合開關前，應將滑動變阻器滑片移至最　 　端。
（3）閉合開關，發現電流表指針偏轉，電壓表沒有示數，則該故障的原因是　 　（填下列故障原因的代號）
A．定值電阻接線短路
B．電源接觸不良
C．定值電阻接線斷路
（4）故障解除后閉合開關，移動滑片到某合適位置，電壓表示數如圖乙所示，則Rx兩端的電壓為　 　V，觀察到電流表示數為0.1A，他記下數據并算出電阻Rx的阻值為　 　Ω。
（5）本實驗進行了多次測量的目的是　 　。
（6）將電路中的定值電阻改成小燈泡，就可以測量小燈泡的電功率，但不能多次測量求平均值，原因是　 　。實驗過程中，若將電壓表和電流表互換位置，閉合開關后，小燈泡　 　（選填“亮”或“不亮”），這時電壓表的示數約為　 　V。
25．（6分）如圖所示電路，電源電壓保持不變，R1＝20Ω，當閉合開關S1、S3，斷開S2時，電流表的示數為0.3A：當閉合開關S2、S3，斷開S1時，電流表的示數為1.2A．當閉合開關S1，斷開S2、S3時，R3消耗的電功率為P3′；當閉合開關S2，斷開S1、S3時，R3消耗的電功率為P3″，且P3′：P3″＝1：4．試求：
（1）電源電壓U和電阻R2的阻值；
（2）如何調節三個開關S1、S2、S3的通斷，可使整個電路消耗的電功率最大？寫出分析過程；
（3）電阻R3的阻值。


2021年天津市物理中考模擬卷（五）參考答案
一．選擇題（共10小題，滿分30分，每小題3分）
1．解：A、圖中刻度尺沒有從零刻度線處開始，讀數時會不準確，所以A錯誤。
B、圖中刻度尺放置方向與被測長度一致，且刻度緊貼物體，所以B正確；
C、圖中刻度尺有一定的厚度，這樣放置刻度不能緊貼物體，讀數時會不準確，所以C錯誤；
D、圖中刻度尺方向與被測物體方向不一致（傾斜了），所以D錯誤。
故選：B。
2．解：A、把冰刀磨得很鋒利，是通過減小受力面積來增大壓強，故A錯誤；
B、沖過終點后運動員由于慣性繼續向前運動，不能立即停止滑行，故B正確；
C、以滑行中的運動員作為參照物，觀眾與運動員有位置的變化，是運動的，故C錯誤；
D、運動員用力蹬冰面對冰面有一個向后的力，因?yàn)槲矬w間力的作用是相互的，地面對運動員一個向前的力，運動員就會向前運動，說明力是改變物體運動的原因，故D錯誤。
故選：B。
3．解：A、很顯然，圖中兩個力大小不等，故不是平衡力；
B、圖中兩個力大小相等、方向相反、在同一直線上，還作用在同一物體上，故是一對平衡力。
C、圖中兩個力大小不相等、方向也不在同一直線上，故不是平衡力；
D、圖中兩個力雖然大小相等、方向相反、作用在同一物體上，但兩個力不在同一直線上，故不是平衡力。
故選：B。
4．解：A、在家庭電路中，應將控制用電器的開關接在火線上。故A符合安全用電原則；
B、金屬外殼的用電器要接地，防止金屬外殼漏電，發生觸電事故。故B不符合安全用電原則；
C、用電器帶有金屬外殼或者經常有水，其金屬外殼一定要通過三孔插座接地，以防用電器外殼帶電，危及人身安全，將用電器三腳插頭改成兩腳插頭使用的作法是錯誤的。故C不符合安全用電原則；
D、因?yàn)闈衲ú际菍?dǎo)體，用濕抹布擦拭帶電的插座面板，容易發生觸電事故。故D不符合安全用電原則。
故選：A。
5．解：
A、電熱絲是利用電流的熱效應工作的，而超導體電阻為零，電流通過超導體時，不會產生熱量，因此超導體不適合做電熱絲，故A錯誤；
B、電路中發光越亮的電燈，它的實際功率就越大，故B錯誤；
C、一定質量的水凝固成冰，放出熱量，則內能一定減少，故C正確；
D、由Q＝cm△t可知，吸收或放出熱量的多少和物質的比熱容、物體的質量，以及溫度的變化值有關，所以物質的比熱容越大，物體吸收或放出熱量不一定越多，故D錯誤。
故選：C。
6．解：從漏斗口向下用力吹氣時，乒乓球上部空氣流速大、壓強小，而乒乓球下部空氣流速小壓強大；吸氣時，乒乓球上方空氣壓強小，這樣在乒乓球的上、下部就會產生一個向上的壓力差，從而托起乒乓球。
故選：B。
7．解：
對于杠桿ABC，B點是支點，動力作用在A點，阻力作用在C點；腳踩下踏板時，動力臂大于阻力臂，屬于省力杠桿；
對于杠桿A'B'C'，支點是A'，動力作用在B'點，阻力作用在C'點；在打開蓋子的過程中，動力臂小于阻力臂，屬于費力杠桿。
故選：C。
8．解：
小明同學的重力約為500N，每層樓的高度約為3m，從地面上到二樓的高度為3m，
小明同學這次上樓梯克服自身重力做的功：
W＝Gh＝500N×3m＝1500J，
則小明同學這次上樓梯的功率：
P＝＝＝150W。
故選：C。
9．解：
A、通電導線放在小磁針上方時，小磁針會發生偏轉，它是研究電流的磁效應的，是奧斯特實驗，不符合題意；
B、通電后，導體棒在磁場中發生運動，是研究通電導線在磁場中受磁場力的，符合題意；
C、導體棒在磁場中運動時，電流表中產生了感應電流，即用來研究電磁感應現象的，不符合題意；
D、閉合開關，通電線圈有磁性，吸引鐵釘，是研究通電螺線管具有磁性的，不符合題意。
故選：B。
10．解：A、一節干電池的電壓為1.5V，由題意可知，電源由兩節新干電池串聯組成，則電源電壓U＝2×1.5V＝3V，故A錯誤；
BC、由圖甲可知，兩燈并聯，電流表A2測的是干路電流，電流表A1測的是R2所在支路的電流；
由于并聯電路中，干路中的電流等于各支路電流之和，而兩電流表指針偏轉相同，所以電流表A2選用的應該是0～3A量程，分度值為0.1A，示數為I＝1.1A，即干路電流為1.1A；A1選用的是0～0.6A量程，分度值是0.02A，示數為I2＝0.22A，即通過燈R2的電流為0.22A；
則通過燈R1的電流大小為：I1＝I﹣I2＝1.1A﹣0.22A＝0.88A，故B正確，C錯誤；
D、由并聯電路的電壓特點可知，R1兩端電壓U1＝U＝3V，
由I＝可得，R1＝＝≈3.4Ω，故D錯誤。
故選：B。
二．多選題（共3小題，滿分9分，每小題3分）
11．解：
AB、由圖知，n＝3，拉力端移動的距離：s＝3h，
拉力做的有用功：W有用＝Gh，
拉力做的總功：W總＝Fs＝F×3h＝3Fh，
則拉力做的額外功：W額＝W總﹣W有用＝3Fh﹣Gh＝（3F﹣G）h，故A錯、B正確；
C、拉力做功的功率：
P＝＝，故C正確；
D、該滑輪組的機械效率η＝＝＝，可見滑輪組的機械效率與提升物體的高度h無關，故D錯。
故選：BC。
12．解：A、因木塊漂浮時，受到的浮力等于木塊重，
所以，由F浮＝G排可知，木塊受到的重力等于排開的水重，
因甲、乙容器水面等高
所以，乙容器的總重等于甲容器的總重，
由G＝mg可知，乙容器的總質量與甲容器的總質量相同，則甲乙對桌面的壓力相等；
同理可以得出，丙容器的總質量與甲容器的總質量相同，則甲丙對桌面的壓力相等；
丁容器中水重力的增加的量等于小球排開液體的重力，因液面與甲容器的相平，所以甲丁對桌面的壓力相等；
因四個容器底面積相同，由p＝可知它們的壓強相同，故A正確；
B、乙容器中再倒入酒精后，使水的密度減小，但木塊還是漂浮，受到的浮力相等，
由F浮＝ρ水V排g可知，排開水的體積增大，使木塊在液面下的體積增大，
因F浮＝pS木塊底，木塊的底面積不變，
所以木塊底部受到的壓強不變，故B正確；
C、由圖丙圖可知，塑料盒和鋁塊漂浮，浮力等于塑料盒的重力與鋁塊的重力之和，
將塑料盒內的鋁塊取出放入到丙容器中，待塑料盒和鋁塊穩定后，塑料盒漂浮，浮力等于其重力，鋁塊沉底，浮力小于其重力，
故將塑料盒內的鋁塊取出放入到丙容器中后塑料盒與鋁塊受到的總浮力減小，
根據F浮＝ρ水V排g可知，排開水的體積減小，所以，待塑料盒和鋁塊穩定后，則丙容器中的液面會下降，故C正確；
D、細線剪斷前，桌面受到的壓力等于容器與水的重力、小球排開液體的重力之和，
將懸吊鋁球的細線剪斷后，桌面受到的壓力等于容器與水的重力、鋁球?qū)θ萜鞯撞康膲毫χ?，而鋁球?qū)θ萜鞯撞康膲毫Φ扔阡X球的重力減去受到的浮力，
根據阿基米德原理可知，鋁球受到的浮力等于小球排開液體的重力，所以容器對水平桌面壓力的增大值等于鋁球所受重力減去受到的浮力，不等于鋁球所受重力的大小，故D錯誤。
故選：ABC。
13．解：根據電路圖可知，R、R0串聯，電壓表測量R0兩端電壓；
（1）因?yàn)殡妷罕砹砍虨椤?～15V”，所以當UR0＝15V時，此時電路電流：IR0＝＝＝0.75A，
因?yàn)榇藭r(shí)電流小于滑動變阻器的最大電流1A，所以電路中的最大電流為Imax＝IR0＝0.75A，故C正確；
根據串聯電路的電壓特點可知，滑動變阻器兩端最小電壓：U滑min＝U﹣UR＝20V﹣15V＝5V，
由I＝可得，滑動變阻器接入電路的最小阻值：R滑min＝＝≈6.7Ω；故A錯誤；
（2）當滑動變阻器全部連入電路時，電路總電阻最大，則總電阻：R總＝R0+R滑＝20Ω+30Ω＝50Ω，
電路最小電流：Imin＝＝＝0.4A，
電壓表的最小示數：UR0min＝IminR0＝0.4A×20Ω＝8V，故B錯誤；
電路消耗的最小功率：Pmin＝UImin＝20V×0.4A＝8W，故D正確。
故選：CD。
三．填空題（共6小題，滿分24分，每小題4分）
14．解：
（1）質量是物體本身的一種屬性，與物體的形狀、狀態、位置和溫度都沒有關系，嫦娥四號探測器，降落到月球背面，其位置發生了變化，但所含物質的多少?zèng)]有變化，故其質量將不變；
（2）材料質量為3780kg，密度為4×103kg/m3，由ρ＝可得V＝＝＝0.945m3。
故答案為：不變；0.945m3。
15．解：茶壺中的液體不流動時，各開口中的液面總是相平的，因此是利用的連通器原理；壺蓋上留有一個小孔，作用是使壺內與壺外的大氣相通，在重力的作用下，水才容易倒出。
水倒出在下落過程中的重力勢能轉化為動能，速度逐漸增大說明力可以改變物體的運動狀態。
故答案為：連通器；相同；大氣壓；重力勢；運動狀態。
16．解：起重機做的有用功：
W有用＝Gh＝3600N×4m＝1.44×104J。
起重機的總功：
W總＝W有+W外＝1.44×104J+9.6×103J＝2.4×104J；
機械效率：
η＝×100%＝×100%＝60%。
答：起重機做的有用功為1.44×104J；總功為2.4×104J；機械效率為60%。
17．解：驗電器的工作原理是同種電荷相互排斥；
A驗電器帶負電荷，B不帶電，拿一根絕緣柄的金屬棒把A、B兩個驗電器連接起來，A上的電子經金屬棒轉移到B，這時B因多余電子帶負電。故電子從A→B，電流方向跟自由電子的移動方向相反，所以電流方向是B→A。
故答案為：同種電荷相互排斥； 從B到A。
18．解：（1）“220V，2200W”是知額定電壓為220V，額定功率為2200W；
額定電流為：I＝＝＝10A，
正常工作時的阻值：R＝＝＝22Ω；
（2）由P＝可得，在額定電壓下工作1s電流做的功：
W＝Pt＝2200W×1s＝2200J。
故答案為：220；2200；10； 22；2200。
19．解：因?yàn)椴⒙?lián)電路兩端電壓相等，由I＝可得：
I1：I2＝：＝R2：R1＝20Ω：10Ω＝2：1；
由Q＝W＝t可得，相同時間內放出的熱量之比：
Q1：Q2＝t：t＝（）2×＝（）2×＝8：1。
故答案為：2：1；8：1。
四．實驗探究題（共6小題，滿分37分）
20．解：（1）甲圖測出鋁塊的重力G，乙圖將鋁塊放入水中測出鋁塊受到的拉力F，根據F浮＝G﹣F便可測出鋁塊受到的浮力，所以甲和乙的實驗步驟是為了測量鋁塊在水中受到浮力的大?。?br /> （2）A圖測出圓柱體鋁塊的重力G，B圖將鋁塊的體積放入水中測出鋁塊受到的拉力F，根據F?。紾﹣F便可測出鋁塊體積浸入水中時受到的浮力，所以A和B的實驗步驟是為了測量鋁塊在水中受到浮力的大??；
（3）猜想“浮力的大小跟固體的密度、液體的密度、固體浸入液體中的體積和固體浸入液體的深度有關，”所以在探究浮力大小與固體密度的關系時，應使物體的密度不同，液體的密度和物體浸入液體的體積相同和深度相同，由圖知，實驗時沒有控制物體浸入液體的深度相同；
（4）探究浮力大小與固體浸入液體的深度關系，需保持物體的密度、物體浸入液體的體積、液體的密度均相同，固體浸入液體的深度不同，所以可使用同一物體浸沒在水的不同深度，測出浮力進行比較，若結果相同，則無關，若不同，則有關。
故答案為：（1）鐵塊浸沒在水中受到的浮力大?。唬?）鋁塊體積浸入水中時受到的浮力大?。唬?）不合理；沒有控制物體浸入液體的深度相同；（4）①
彈簧測力計、水槽及適量的水、細繩、正方體鋁塊；②a用彈簧測力計測量鋁塊的重力G，如圖甲所示；b用彈簧測力計測出鋁塊浸沒在水中時的示數F1，如圖乙所示；c用彈簧測力計測出鋁塊浸沒在水中不同深度時的示數F2，如圖丙所示；③若G﹣F1＝G﹣F2時，則浮力的大小與固體浸入液體的深度無關；若G﹣F1≠G﹣F2時，則浮力的大小與固體浸入液體的深度有關。

21．解：（1）根據p＝知平衡車對地面的壓力為：
F＝pS＝1.6×105Pa×4×10﹣3m2＝640N，
在水平面上壓力等于重力，
所以平衡車和小偉的總重力為：
G＝F＝640N，
平衡車的重力為：
G車＝m車g＝14kg×10N/kg＝140N，
小偉的重力為：
G小偉＝G﹣G車＝640N﹣140N＝500N，
根據G＝mg知小偉的質量為：
m小偉＝＝＝50kg；
（2）根據v＝知在額定功率下騎平衡車以最高速度行駛到廣場需要的時間為：
t＝＝＝0.1h＝360s；
根據P＝得平衡車電動機消耗的電能為：
W＝Pt＝700W×360s＝252000J，
根據η＝得電動機牽引力做的功為：
W機械＝ηW＝90%×252000J＝226800J，
根據W＝Fs知牽引力為：
F＝＝＝126N。
答：（1）小偉的質量是50kg；
（2）在額定功率下，他騎平衡車以最高速度行駛到廣場需要360s的時間，此過程中平衡車電動機的效率為90%，電動機提供的牽引力為126N。
22．解：
（1）小明連接完電路，閉合開關后發現電流表指針向左偏轉，出現這種現象的原因是：電流表正負接線柱接反；
小明改正后，再測C點電流讀數時，即干路電流，L2突然不亮了，L1仍舊發光，則說明L2所在支路斷路，電流表測L1的電流，由并聯電路各支路互不影響，根據并聯電路電流的規律，小明會看到電流表的示數減?。?br /> （2）根據表中數據：
0.10A+0.12A＝0.22A；
0.20A+0.24A＝0.44A；
0.26A+0.3A＝0.56A；
可以得出并聯電路干路電流等于各支路電流之和；
（3）測量三次的目的是使結論更具有普遍性，在實驗中我們可以采用更換不同規格的小燈泡的方法來改變電流的大小而進行三次實驗；
（4）在不更換電流表位置的情況下，在支路上各接一個開關，如下所示：

故答案為：
（1）電流表正負接線柱接反；（2）減??； （3）并聯電路干路電流等于各支路電流之和；（4）使結論更具有普遍性；（5）更換不同規格的小燈泡；（6）如上所示。
23．解：
（1）由圖可知，當閉合開關S、S1，只有R2接入電路中，R1被短路，電壓表測其兩端電壓，即電源兩端的電壓，所以電源電壓U＝8V；
（2）由歐姆可得R2的電阻：
R2＝＝＝4Ω；
當閉合開關S，斷開開關S1，兩電阻串聯，電壓表測R2兩端電壓，電流表測電路中電流，
由串聯電路的電流特點和歐姆定律可得，電路中的電流：
I′＝I1′＝I2′＝＝＝0.5A，
由串聯電路的電壓特點可知：
U1＝U﹣U2＝8V﹣2V＝6V，
R1的阻值：
R1＝＝＝12Ω。
答：（1）電源兩端的電壓U為8V。
（2）電阻R1的阻值為12Ω。
24．解：
（1）變阻器按一上一下串聯接入電路中，如下圖所示：

（2）為了避免連線錯誤而燒壞電路元件，在連接電路時，開關應處于斷開狀態；為了保護電路，電路連好后，閉合開關前，應將滑動變阻器滑片移至阻值最大處，即最左端；
（3）A、定值電阻接線短路，電路是通路，電流表有示數，電壓表測量導線電壓，示數為0，故A符合題意；
B、電源接觸不良，整個電路中的個元件都不能工作，故B不符合題意；
C、定值電阻接線斷路，電路是斷路，電流表無示數，電壓表串聯在電路中測電源電壓，有示數，故C不符合題意。
故選：A；
（4）由圖乙可知，電壓表選用小量程，分度值為0.1V，示數為1.2V，
即Rx兩端的電壓為1.2V，觀察到電流表示數為0.1A，由歐姆定律，電阻Rx的阻值：
Rx＝＝＝12Ω；
（5）由于一次實驗測量的結果誤差較大，故本實驗進行了多次測量的目的是求平均值減小誤差；
（6）燈在不同電壓下的功率不同，故不需要多次測量求平均值；
電壓表和電流表位置互換，電壓表串聯接入電路，電路斷路，電路中沒有電流流過，燈泡不發光；
由于電壓表的正負接線柱與電源兩極相連，所以電壓表示數為6V。
故答案為：（1）如上圖所示； （2）斷開； 左；（3）A；（4）1.2； 12；（5）求平均值減小誤差；（6）燈在不同電壓下的功率不同；不亮；6。
25．解：
（1）當閉合開關S1、S3，斷開S2時，電路為R1的基本電路，電流表測電路中的電流，
根據I＝可得，電源電壓：U＝I1R1＝0.3A×20Ω＝6V；
當閉合開關能S2、S3，斷開S1時，電路為R2的基本電路，電流表的示數為1.2A，
根據I＝可得，電阻R2的阻值：R2＝＝＝5Ω；
（2）根據P＝UI＝可知，當電路的總電阻最小時，電路消耗的電功率最大；
因?yàn)榇?lián)電路的總電阻大于其中任一電阻，并聯電路的總電阻小于其中任一個電阻，所以當開關S1、S2、S3都閉合時，R1、R2并聯，電路的總電阻最小，
因?yàn)椴⒙?lián)電路中的總電阻倒數等于各分電阻倒數之和，所以電路的最小總電阻：R＝＝＝4Ω，
整個電路消耗的最大電功率：P最大＝＝＝9W；
（3）當閉合S1，斷開S2、S3時，R1、R3串聯，R3消耗的電功率：P3′＝（）2R3﹣﹣﹣﹣﹣①
當閉合S2，斷開S1、S2時，R2、R3串聯，R3消耗的電功率：P3″＝（）2R3﹣﹣﹣﹣﹣﹣②，
將①②代入P3′：P3″＝1：4可得：（）2R3：（）2R3＝（R2+R3）2：（R1+R3）2＝1：4
化簡后可得：（R2+R3）：（R1+R3）＝1：2
（5Ω+R3）：（20Ω+R3）＝1：2
解得：R3＝10Ω。
答：（1）電源電壓為6V；電阻R2的阻值為5Ω；
（2）當開關S1、S2、S3都閉合時，R1、R2并聯，電路的總電阻最小，由P＝可知，整個電路消耗的電功率最大；
（3）電阻R3的阻值為10Ω。
