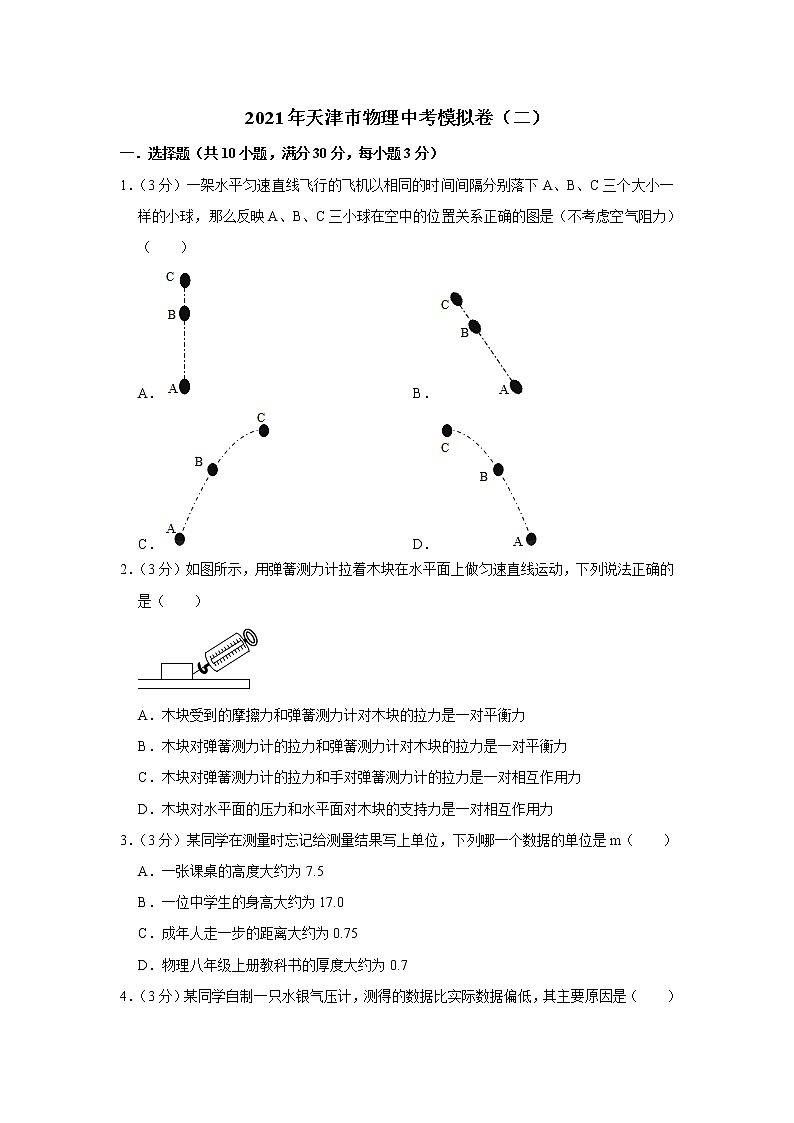

?2021年天津市物理中考模擬卷（二）
一．選擇題（共10小題，滿分30分，每小題3分）
1．（3分）一架水平勻速直線飛行的飛機以相同的時間間隔分別落下A、B、C三個大小一樣的小球，那么反映A、B、C三小球在空中的位置關系正確的圖是（不考慮空氣阻力）（　　）
A． B．
C． D．
2．（3分）如圖所示，用彈簧測力計拉著木塊在水平面上做勻速直線運動，下列說法正確的是（　?。?br />
A．木塊受到的摩擦力和彈簧測力計對木塊的拉力是一對平衡力
B．木塊對彈簧測力計的拉力和彈簧測力計對木塊的拉力是一對平衡力
C．木塊對彈簧測力計的拉力和手對彈簧測力計的拉力是一對相互作用力
D．木塊對水平面的壓力和水平面對木塊的支持力是一對相互作用力
3．（3分）某同學在測量時忘記給測量結果寫上單位，下列哪一個數據的單位是m（　　）
A．一張課桌的高度大約為7.5
B．一位中學生的身高大約為17.0
C．成年人走一步的距離大約為0.75
D．物理八年級上冊教科書的厚度大約為0.7
4．（3分）某同學自制一只水銀氣壓計，測得的數據比實際數據偏低，其主要原因是（　?。?br /> A．水銀槽內水銀過多 B．玻璃管太粗
C．玻璃管粗細不均勻 D．玻璃管內進入空氣

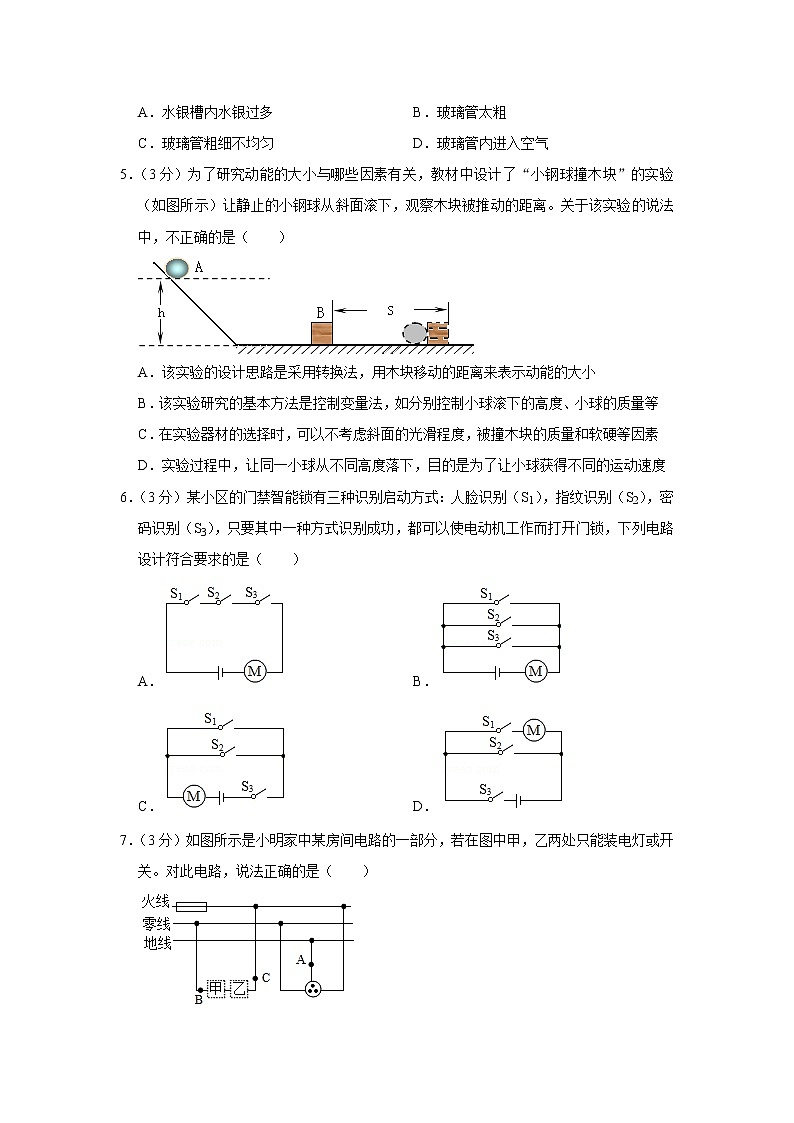

5．（3分）為了研究動能的大小與哪些因素有關，教材中設計了“小鋼球撞木塊”的實驗（如圖所示）讓靜止的小鋼球從斜面滾下，觀察木塊被推動的距離。關于該實驗的說法中，不正確的是（　?。?br />
A．該實驗的設計思路是采用轉換法，用木塊移動的距離來表示動能的大小
B．該實驗研究的基本方法是控制變量法，如分別控制小球滾下的高度、小球的質量等
C．在實驗器材的選擇時，可以不考慮斜面的光滑程度，被撞木塊的質量和軟硬等因素
D．實驗過程中，讓同一小球從不同高度落下，目的是為了讓小球獲得不同的運動速度
6．（3分）某小區的門禁智能鎖有三種識別啟動方式：人臉識別（S1），指紋識別（S2），密碼識別（S3），只要其中一種方式識別成功，都可以使電動機工作而打開門鎖，下列電路設計符合要求的是（　?。?br /> A． B．
C． D．
7．（3分）如圖所示是小明家中某房間電路的一部分，若在圖中甲，乙兩處只能裝電燈或開關。對此電路，說法正確的是（　?。?br />
A．有金屬外殼的用電器應接入三孔插座，使金屬外殼接地
B．保險絲熔斷，一定是用電器總功率過大
C．甲處應裝開關，乙處應裝電燈
D．用試電筆測圖中三點，A、C兩點氖管發光

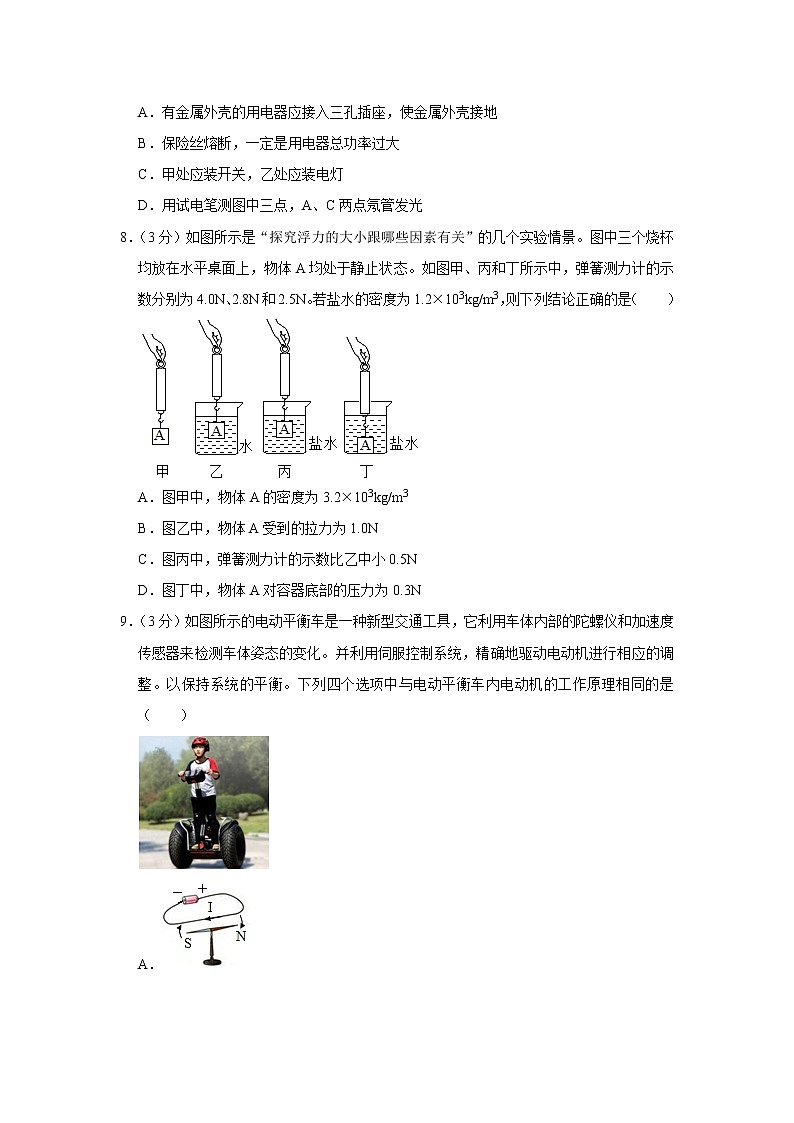

8．（3分）如圖所示是“探究浮力的大小跟哪些因素有關”的幾個實驗情景。圖中三個燒杯均放在水平桌面上，物體A均處于靜止?fàn)顟B(tài)。如圖甲、丙和丁所示中，彈簧測力計的示數分別為4.0N、2.8N和2.5N。若鹽水的密度為1.2×103kg/m3，則下列結論正確的是（　?。?br />
A．圖甲中，物體A的密度為3.2×103kg/m3
B．圖乙中，物體A受到的拉力為1.0N
C．圖丙中，彈簧測力計的示數比乙中小0.5N
D．圖丁中，物體A對容器底部的壓力為0.3N
9．（3分）如圖所示的電動平衡車是一種新型交通工具，它利用車體內部的陀螺儀和加速度傳感器來檢測車體姿態的變化。并利用伺服控制系統，精確地驅動電動機進行相應的調整。以保持系統的平衡。下列四個選項中與電動平衡車內電動機的工作原理相同的是（　　）

A．
B．
C．
D．
10．（3分）如圖所示的電路中，電源電壓保持不變，當開關S1閉合、S2斷開時，電流表的示數為0.2A；當開關S1、S2都閉合時，電流表的示數為0.6A。則當開關S1閉合、S2斷開時，電阻R1與R2的功率之比為（　　）

A．1：1 B．1：2 C．1：3 D．1：4
二．多選題（共3小題，滿分9分，每小題3分）
11．（3分）表中各電學物理量的表示符號、國際單位及對應的單位字母符號都表示正確的是（　　）
選項
物理量
用字母符號表示
國際單位
對應單位字母符號
A
電量
Q
庫侖，簡稱庫
C
B
電流
A
安培，簡稱安
I
C
電阻
W
歐姆，簡稱歐
R
D
電功率
P
瓦特，簡稱瓦
W
A．A B．B C．C D．D
12．（3分）如圖所示，輕質彈簧的下端固定在容器底部，上端與物體A連接，現向容器內注水，當水的深度為h時，彈簧長度恰好為原長，此時物體A有的體積露出水面，已知物體A體積為V，容器內部底面積為S，水的密度為ρ水，下列計算結果正確的是（　?。?br />
A．物體A受到的重力
B．水對容器底部的壓力
C．若向容器中緩慢加水直到A浸沒水中，則彈簧對A的拉力
D．物體A的密度為ρA＝ρ水
13．（3分）如圖甲所示電路圖，閉合開關后，將滑動變阻器R的滑片P從最右端滑動到最左端的過程中，電流表示數與兩個電壓表示數的關系圖像如圖乙所示。當滑片P在最左端時，小燈泡L正常發光。下列說法正確的是（　　）
A．電源電壓為9V
B．小燈泡L的額定功率為3W
C．滑動變阻器的最大值為18Ω
D．定值電阻R0的阻值為6Ω
三．填空題（共6小題，滿分24分，每小題4分）
14．（4分）鋼絲鉗（又稱老虎鉗）是日常生活中常用到的一種工具，使用它時涉及到許多物理知識，請寫出其中兩個：　 　、　 　。
15．（4分）與毛皮摩擦過的橡膠棒上帶　 　電荷，用這個橡膠棒接觸驗電器的金屬球，驗電器的金屬箔片張開，這是因?yàn)?個箔片上帶同種電荷互相　 　的結果。
16．（4分）在“探究杠桿的平衡條件”的實驗中：

（1）杠桿在如圖甲的位置靜止時，　 　（選填“是”或“不是”）處于平衡狀態，為使杠桿在水平位置平衡，應將杠桿左端螺母向　 　邊旋一些（選填“左”或“右”），這樣做的目的是方便測量　 　。
（2）杠桿平衡后，在左側掛三個鉤碼，每個鉤碼重1N，如圖乙所示，在右端用彈簧測力計豎直向下拉，為使杠桿在水平位置平衡，此時彈簧測力計的示數F＝　 　N。
（3）當彈簧測力計處于圖丙中的斜拉位置時，想使杠桿仍在水平位置平衡，彈簧測力計的示數將　 　（選填“變大”、“變小”或“不變”）。
（4）某次實驗時如圖丁所示，在A處掛2N的鉤碼，若使杠桿在水平位置平衡，則在B處施加的力　 　
A．可能為2N B．一定為3N C．可能為4N D．一定為6N
17．（4分）如圖甲所示的電路，電流表測量的是通過　 　（選填“L1和L2”、“L1”或“L2”）的電流，閉合開關S，若發現指針偏向如圖乙所示的位置，其原因是　 　。

18．（4分）一只燈泡上印著“PZ220﹣﹣100”，它正常工作時的電阻是　 　Ω，如果把它接入一個電壓為110V的電路中，它實際消耗的電功率是　 　W。
19．（4分）如圖所示，四種家用電器各自消耗1度電可持續正常工作的時間柱狀圖，其中額定功率最大的電器是　 　，白熾燈工作是根據電流的　 　效應進行，節能燈正常工作5小時消耗的電能是　 　kW?h。

四．計算題（共6小題，滿分37分）
20．（6分）如圖所示，斜面長L＝10m，高h(yuǎn)＝4m．用沿斜面方向的拉力F，將一個重物G為100N的物體由斜面底部勻速拉到頂端B，運動過程中物體克服摩擦力做功100J，求：
（1）拉力F的大??；
（2）斜面的機械效率；
（3）我們知道，使用任何機械都不能省工，若摩擦力為f，請根據功的原理推導F＝+f。

21．（6分）如圖甲所示，用微小壓強計探究液體內部壓強的特點。

（1）實驗中，根據U形管中液面高度差來反映液體內部壓強的大小，其用到的實驗方法是　 　。
A.控制變量法
B.模型法
C.轉換法
D.等效替代法
（2）為了使實驗現象更明顯，U形管中的液體最好用　 　的（選填“有色”或“無色”）。
（3）將探頭分別放在圖乙所示　 ?。ㄟx填“A、B”或“B、C”）位置，可以探究液體壓強與深度的關系。
（4）將探頭分別放在圖乙所示B、C位置，觀察到U形管兩側液面的高度差△hB　 　△hC（選填“＜”、“＝”或“＞”）。
（5）在乙圖清水中再加入適量清水后使B、C兩個位置液體壓強相等，則清水對容器底部壓強　 　濃鹽水對容器底部壓強（選填“＞”、“＝”或“＜”）。
22．（6分）用“伏安法”測量一只小燈泡的電阻和電功率。
（1）如圖所示是實驗電路圖，圖上的圓圈表示電表，請?jiān)趫A圈內填入相應的字母。
（2）某實驗小組通過改變小燈泡兩端的電壓，進行了三次測量，部分記錄如表。請你填出表格中的兩個空格。
實驗序號
電壓U/V
電流I/A
電阻R/Ω
電功率P/W
1
1.00
0.14
7.14
0.14
2
1.70
0.22
7.73
0.37
3
2.50
　 　
　 　
0.75
（3）老師看了各小組的記錄，說：“你們注意到這個現象嗎？小燈泡的電阻隨功率的增大而增大?！闭?qǐng)解釋
這一現象：　 　。

23．（7分）如圖所示的電路中，電源電壓保持不變，燈L標有“12V12W”字樣，R2＝12歐，當開關S1、S2、S3都閉合時，電流表示數為1.4A，這時燈L正常發光，求：（若不計溫度對燈絲電阻的影響）
（1）電源電壓及燈絲的電阻
（2）電阻R1的阻值
（3）當開關S3閉合，S1、S2都斷開時，問燈L實際消耗的電功率是多少？

24．（6分）用天平、燒杯、油性筆及足量的水測量一塊鵝卵石的密度，實驗步驟如下：
（1）將天平放在水平桌面上，先把　 　撥至標尺零刻度處；橫梁穩定后指針位置如圖甲所示，要使橫梁在水平位置平衡，應將平衡螺母往　 　調。
（2）用調好的天平分別測出鵝卵石的質量m＝31.2g和空燒杯的質量m0＝80g。
（3）如圖乙所示，把鵝卵石輕輕放入燒杯中，往燒杯倒入適量的水，用筆在燒杯壁上標出水面位置為M，然后放在天平左盤，當天平平衡時，如圖丙所示，則杯、水和鵝卵石的總質量m3＝　 　g。

（4）將鵝卵石從水中取出后，再往燒杯中緩慢加水，使水面上升至記號M位置，用天平測出杯和水的總質量為m4＝142.2g，則往燒杯中添加水的質量△m＝　 　g。
（5）根據所測數據計算出鵝卵石的密度為ρ石＝　 　g/cm3。
（6）若因?yàn)樵趯ⅨZ卵石從燒杯中取出時帶出了一些水，所測密度　 　。（選填“偏大”、“偏小”或“不變”）
25．（6分）受阿基米德辨別真假皇冠故事的啟發，小明設計了一個測量碗的密度的探究實驗，實驗步驟及實驗數據如圖所示。根據實驗數據，請計算結果：（1mL＝1×10﹣6m3）

（1）乙圖中碗受到的浮力為　 　N；
（2）由丙圖可知碗的體積為　 　m3；
（3）碗的質量為　 　kg；
（4）碗的密度為　 　kg/m3。

2021年天津市物理中考模擬卷（二）參考答案
一．選擇題（共10小題，滿分30分，每小題3分）
1．解：飛機沿水平方向做勻速直線運動時，從飛機上先后投下A、B、C三個大小一樣的小球，不計空氣阻力，由于慣性，A、B、C要保持原來的運動狀態不變，繼續向前飛行，A、B、C在下落過程中，都是以原來的速度向前運動，由于時間不同，向下運動的距離不同，故A、B、C在下落的過程中，在同一豎直方向，并且最開始投下的距下落高度最大，即在最下方；最后投下的下落高度最小，即在最上方。
故選：A。
2．解：
A、木塊受到的摩擦力水平向左與彈簧測力計對木塊的拉力不在同一直線上，不是一對平衡力，故A錯誤；
B、木塊對彈簧測力計的拉力和彈簧測力計對木塊的拉力作用在彈簧測力計和木塊兩個物體上，大小相等、方向相反、在同一直線上，是一對相互作用力，故B錯誤；
C、木塊對彈簧測力計的拉力和手對彈簧測力計的拉力作用在同一物體上，不是一對相互作用力，故C錯誤；
D、木塊對水平面的壓力和水平面對木塊的支持力作用在地面和木塊兩個物體上，大小相等、方向相反、在同一直線上，是一對相互作用力，故D正確。
故選：D。
3．解：A、中學生的身高在160cm左右，課桌的高度接近中學生身高的一半，在75cm＝7.5dm左右。故A不符合題意；
B、成年人的身高在170cm左右，個別中學生的身高接近成年人，在170cm＝17.0dm左右。故B不符合題意；
C、地板磚的邊長為60cm，成年人走一步的距離略大于此數值，在75cm＝0.75m左右。故C符合題意；
D、中學生的食指寬度約7mm，八年級物理教科書的厚度與此差不多，在7mm＝0.7cm左右。故D不符合題意。
故選：C。
4．解：氣壓計測量大氣壓強，實際上就是計算大氣壓能夠支持水銀柱的高度，測得的實驗數據偏低，說明玻璃管中有一小部分空氣，抵消了大氣壓的部分作用效果。
水銀柱產生的壓強與液柱的高度有關，與汞槽內汞的多少、玻璃管的粗細和形狀都沒有關系，因此這三項都不會影響測量值的大小。
故選：D。
5．解：A、球的動能是從木塊被推出的距離看出的，這里采用了轉換法的思想，故該選項說法正確；
B、球的動能與質量和速度都有關系，根據控制變量法，如分別控制小球滾下的高度、小球的質量等；故該選項說法正確；
C、斜面的光滑程度影響小球滾下的速度，木塊的質量和軟硬影響碰撞的程度，所以在實驗器材的選擇時，考慮斜面的光滑程度，木塊的質量和軟硬等因素，故該選項說法不正確；
D、球滾到水平面上時獲得的速度與球在斜面上的高度有關，同一小球從不同高度落下，目的是為了讓小球獲得不同的運動速度，故該選項說法正確。
故選：C。
6．解：
由題知，人臉識別（S1）、指紋識別（S2）、密碼識別（S3），只要其中一種方式識別成功，則相應開關閉合從而使電動機啟動工作，所以三個開關應并聯后再與電動機串聯在電源上，故B正確。
故選：B。
7．解：
A、接入三孔插座能使用電器金屬外殼接地，防止由于用電器的外殼帶電而使人發生觸電事故；故A正確；
B、保險絲熔斷，可能是發生了短路，也可能是用電器總電功率過大；故B錯誤；
C、在家庭電路中，為了安全，一般把開關接在火線和用電器之間，故乙處接開關、甲處接燈；故C錯誤；
D、A點與零線接通，B點與零線接通，C點與火線接通，用試電筆測試時，A點氖管不發光，B點氖管不發光，C點氖管發光；故D錯誤。
故選：A。
8．解：
A、實驗甲、丙中，彈簧測力計的示數分別為4.0N、2.8N，
A在鹽水中的浮力為：F?。紾﹣F拉＝4.0N﹣2.8N＝1.2N；
物體A全部浸沒，根據阿基米德原理可知，F(xiàn)?。溅邀}水gV排，
所以V排等于V物，則：
V排＝V物＝＝＝1×10﹣4m3，
物體A的密度為：ρ＝＝＝＝4×103kg/m3，故A錯誤；
B、物體A在水中受到的浮力為：F浮水＝ρ水gV排＝1×103kg/m3×10N/kg×1×10﹣4m3＝1N，在乙中物體A受到的拉力：F＝G﹣F浮水＝4N﹣1N＝3N，故B錯誤；
C、在實驗丙中，彈簧測力計的示數：F丙拉＝2.8N，在乙中物體A受到的拉力：F＝3N，彈簧測力計的示數比乙中?。?N﹣2.8N＝0.2N，故C錯誤；
D、由甲、丙，F(xiàn)浮鹽水＝G﹣F丙拉＝4N﹣2.8N＝1.2N，根據實驗丁中物體A對燒杯底部的壓力等于支持力，F(xiàn)支＝G﹣F浮﹣F丁拉＝4N﹣1.2N﹣2.5N＝0.3N，容器底部也受到物體對它的壓力，故壓力等于0.3N，故D正確。
故選：D。
9．解：電動平衡車內電動機的工作原理是通電導體在磁場中受力運動；
A、圖中是奧斯特實驗，說明了電流周圍存在磁場，與電動機的工作原理不同，故A不符合題意；
B、圖中閉合電路的一部分導體在磁場中做切割磁感線運動，導體中產生感應電流，這是電磁感應現象，與電動機的工作原理不同，故B不符合題意；
C、圖中是通電導體在磁場中受力運動，電能轉化為機械能，與電動機的工作原理相同，故C符合題意；
D、圖中裝置圖探究的是影響電磁鐵磁性強弱的因素，故D不符合題意。
故選：C。
10．解：當開關S1、S2都閉合時，電路為R1的簡單電路，電流表測電路中的電流，
由I＝可得，電源的電壓：U＝IR1＝0.6A×R1；
當開關S1閉合、S2斷開時，R1與R2串聯，電流表測電路中的電流，
此時電路的總電阻：R總＝＝＝3R1，
因串聯電路中總電阻等于各分電阻之和，
所以，電阻R2的阻值：R2＝R總﹣R1＝3R1﹣R1＝2R1，
由P＝UI＝I2R可得，電阻R1與R2的功率之比：＝＝＝＝。
故選：B。
二．多選題（共3小題，滿分9分，每小題3分）
11．解：在物理學中，
A、電量用Q表示，國際單位為庫侖，簡稱庫，單位對應字母符號為C。故A正確；
B、電流用I表示，國際單位為安培，簡稱安，單位對應字母符號為A。故B錯誤；
C、電阻用R表示，單位為歐姆，簡稱歐，單位對應字母符號為Ω。故C錯誤；
D、電功率用P表示，單位為瓦特，簡稱瓦，單位對應字母符號為W。故D正確。
故選：AD。
12．解：A、當A有的體積露出水面，即A的 體積浸入水中時，彈簧為原長，說明此時物體漂浮在水面上，受到的浮力與重力相等，則物體的重力：G＝F浮＝ρ水gV排＝ρ水gV＝ρ水gV，故A錯誤；
B、此時水的深度為h，則水對容器底部的壓強為p＝ρ水gh，
由p＝得，水對容器底部的壓力：F＝pS＝ρ水ghS，故B錯誤；
C、若向容器中緩慢加水直到A完全浸沒，A受豎直向下的重力、豎直向下的拉力和豎直向上的浮力，
由力的平衡條件可得F浮′＝G+F拉，
則彈簧對A的拉力：F拉＝F浮′﹣G＝ρ水gV﹣ρ水gV＝ρ水gV，故C 正確。
D、物體A的質量：m＝＝＝ρ水V，
物體A的密度：ρA＝＝＝ρ水，故D錯誤。
故選：C。
13．解：由電路圖可知，R0、R、L串聯，電壓表V1測L兩端的電壓，電壓表V2測L與R0兩端的電壓之和，電流表測電路中的電流。
（1）當滑片位于最左端時，變阻器R接入電路中的電阻為零，電壓表V1測L兩端的電壓，電壓表V2測L與R0兩端的電壓之和，也是電源電壓，
此時電路的總電阻最小，電路中的電流最大，電壓表V2示數最大，
由圖像可知，電路中的電流最大時，根據上方圖線表示電壓表V2示數與電流表A示數的關系，下方圖線表示電壓表V1示數與電流表A示數的關系，
此時電路中的最大電流Imax＝0.5A，電源電壓U＝9V，故A正確；
由于燈泡L剛好正常發光，則其兩端的電壓UL＝6V，由圖可知燈泡正常發光的電流為0.5A，則燈泡的額定功率：PL＝ULImax＝6V×0.5A＝3W，故B正確；
因串聯電路中總電壓等于各分電壓之和，
所以，R0兩端的電壓：
U0＝U﹣UL＝9V﹣6V＝3V，
由I＝可得，R0的阻值為：R0＝＝＝6Ω，故D正確；
（2）當滑片位于最右端時，變阻器接入電路中的電阻最大，電路中的電流最小，
由圖像可知，電路中的最小電流Imin＝0.3A，電壓表V2示數為4.8V，
因串聯電路中總電壓等于各分電壓之和，
所以，變阻器R兩端的電壓：
UR＝U﹣U2＝9V﹣4.8V＝4.2V，
由I＝可得，滑動變阻器的最大值為：
Rmax＝＝＝14Ω，故C錯誤。
故選：ABD。
三．填空題（共6小題，滿分24分，每小題4分）
14．解：（1）力學：鉗口粗糙并有條槽，是通過增大接觸面的粗糙程度來增大摩擦力，通過減小受力面積來增大壓強；鉗子把有花紋是通過增大接觸面的粗糙程度來增大摩擦力；鋼絲鉗的鉗把較長是省力杠桿。
（2）電學：鉗子把套有橡膠皮，橡膠皮是絕緣體，使用時防止觸電。
故答案為：鉗嘴刻有花紋，增大摩擦；鉗口很鋒利，增大壓強（答案合理即可）。
15．解：毛皮摩擦過的橡膠棒帶的電荷是負電荷；
橡膠棒接觸驗電器的金屬球，電子移動到驗電器金屬球上，所以金屬球帶負電，同種電荷相互排斥，所以金屬箔片會張開。
故答案為：負；排斥。
16．解：（1）杠桿在如圖甲的位置靜止時，是處于平衡狀態，為使杠桿在水平位置平衡，應將杠桿左端螺母向右邊旋一些，這樣做的目的是方便測量力臂大??；
（2）若每一個小格長為L(zhǎng)，為使杠桿在水平位置平衡，根據杠桿的平衡條件應滿足：3N×4L＝F×5L，得F＝2.4N；
（3）當彈簧測力計處于圖丙中的斜拉位置時，拉力的力臂減小，根據杠桿平衡條件可知，彈簧測力計的拉力將變大；
（4）如圖丁所示，拉力的作用點在B點時，最長力臂是OB，根據杠桿平衡條件：2N×3L＝F×2L，此時解得最小拉力為3N，則在B處施加的力應大于等于3N，故選C。
故答案為：（1）是；右；力臂；（2）2.4；（3）變大；（4）C。
17．解：
（1）由圖甲可知，電流表與小燈泡L1并聯后再與燈泡L2串聯，所以L1燈泡被短路，電流表測量的是通過L2的電流；
（2）閉合開關，由圖乙所示可知，電流表指針?lè)聪蚱D(zhuǎn)，這是由于電流表正負接線柱接反了造成的。
故答案為：L2；電流表的正負接線柱接反了。
18．解：根據P＝可得，燈泡的電阻：
R＝＝＝484Ω；
接入一個電壓為110V的電路中時實際消耗的電功率：
P＝＝＝25W。
故答案為：484；25。
19．解：
由圖可知，1度電可供電視機持續正常工作的時間最少，由P＝可知，電視機的額定功率最大；
白熾燈工作時會產生熱量，利用的是電流的熱效應；
由圖可知，1度電可供節能燈持續正常工作的時間為50h，
節能燈的額定功率不變，由P＝可知：＝，
即：＝，
解得W2＝0.1kW?h。
故答案為：電視機；熱；0.1。
四．計算題（共6小題，滿分37分）
20．解：（1）有用功：
W有＝Gh＝100N×4m＝400J，
拉力做的總功：
W總＝W有+W額＝400J+100J＝500J，
由W＝Fs可得，拉力的大?。?br /> F＝＝＝50N；
（2）斜面的機械效率：
η＝×100%＝×100%＝80%；
（3）因拉力做的總功等于克服物體重力做的有用功加上克服摩擦力做的額外功，
所以，W總＝W有+W額，即FL＝Gh+fL，
整理可得：F＝+f。
答：（1）拉力F的大小為50N；
（2）斜面的機械效率為80%；
（3）推導過程如上所示。
21．解：（1）實驗中，根據U形管中液面高度差來反映液體內部壓強的大小，其用到的實驗方法是轉換法；
（2）為了使實驗現象更明顯，U形管中的液體最好用有色的；
（3）探究液體壓強與深度的關系要控制液體的密度相同，故將探頭分別放在圖乙所示A、B位置，可以探究液體壓強與深度的關系；
（4）將探頭分別放在圖乙所示B、C位置，液體深度相同，而鹽水的密度大于水的密度，根據p＝ρgh，鹽水產生的壓強大，由轉換法，觀察到U形管兩側液面的高度差△hB＜△hC；
（5）在乙圖清水中再加入適量清水后使B、C兩個位置液體壓強相等；根據p＝ρgh，B、C兩個位置以下液體，鹽水產生的壓強大，此時液體對容器底部產生的壓強等于B、C兩個位置液體壓強與B、C兩個位置以下液體產生的壓強之和，則清水對容器底部壓強＜濃鹽水對容器底部壓強。
故答案為：（1）C；（2）有色；（3）A、B；（4）＜；（5）＜。
22．解：（1）電壓表與燈并聯，電流表與燈串聯，如下圖所示：

（2）第3次實驗中，小燈泡兩端的電壓為2.5V，電功率為0.75W，
根據P＝UI可知通過燈泡的電流I＝＝＝0.30A，
根據歐姆定律可知此時燈泡的電阻R＝＝≈8.33Ω；
（3）小燈泡的實際功率越大，溫度越高，小燈泡的電阻隨溫度升高而增大。
答：（1）如上圖所示；（2）0.30；8.33；（3）小燈泡的實際功率越大，溫度越高，小燈泡的電阻隨溫度升高而增大。
23．解：（1）由燈泡銘牌可知，燈泡額定電壓是12V，額定功率是12W；
當開關S1、S2、S3都閉合，等效電路圖如下圖所示：

∵此時燈L正常發光，燈兩端電壓等于額定電壓，
∴電源電壓U＝UL＝12V；
∵P＝，
∴燈泡電阻RL＝＝＝12Ω；
（2）∵P＝UI，
∴通過燈泡的電流IL＝＝＝1A，
通過電阻R1的電流I1＝I﹣IL＝1.4A﹣1A＝0.4A，
∵I＝，∴電阻R1＝＝＝30Ω；
（3）當開關S3閉合，S1、S2都斷開時，等效電路圖如下圖所示：

此時電路電流I'＝＝＝0.5A，
燈L實際消耗的功率是PL＝I'2RL＝（0.5A）2×12Ω＝3W。
答：（1）燈L電阻和電源電壓為12Ω和12V。
（2）電阻R1的阻值是30Ω。
（3）燈L實際消耗的功率是3W。
24．解：（1）把天平放在水平臺上，先要把游碼撥到標尺左端的零刻度線處，通過調節平衡螺母使天平平衡；指針偏向分度盤的左側，要使橫梁在水平位置平衡，應將平衡螺母往右調；
（3）由圖知，標尺的分度值為0.2g，杯、水和鵝卵石的總質量：m總1＝100g+50g+10g+1.4g＝161.4g；
水的質量為：m水1＝m總1﹣m﹣m0＝161.4g﹣31.2g﹣80g＝50.2g，
（4）將鵝卵石從水中取出后，再往燒杯中緩慢加水，使水面上升至記號M，
用天平測出杯和水的總質量為m4＝142.2g，
杯內水的質量m水2＝m4﹣m0＝142.2g﹣80g＝62.2g，
添加水的質量△m水＝m水2﹣m水1＝62.2g﹣50.2g＝12g；
（5）由題意知，鵝卵石的體積等于添加水的體積，
則V＝△V水＝＝＝12cm3，
鵝卵石的密度：ρ石＝＝＝2.6g/cm3。
（6）密度測量值不會因?yàn)槭^沾水而變化，因?yàn)楹竺婕铀约拥搅送晃恢?，加入的水的體積等于石頭的體積和石頭所沾水的體積之和。
故答案為：（1）游碼；右；（3）161.4；（4）12；（5）2.6；（6）不變。
25．解：（1）由圖甲知，水的體積V1＝500mL，
由圖乙知，水與碗所排開水的總體積V2＝560mL，
碗所排開水的體積：V排＝V2﹣V1＝560mL﹣500mL＝60mL＝60cm3；
碗所排開水的質量：m排＝ρ水V排＝1g/mL×60mL＝60g＝0.06kg；
根據阿基米德原理可得，乙圖中碗受到的浮力：F?。紾排＝m排g＝0.06kg×10N/kg＝0.6N；
（2）由圖甲知，水的體積V1＝500mL，由圖丙知，碗和水的總體積V3＝530mL，
則碗的體積：V＝V3﹣V1＝530mL﹣500mL＝30mL＝30cm3＝3×10﹣5m3；
（3）碗漂浮在水面上時，碗受豎直向下的重力G碗＝m碗g，豎直向上的浮力F?。紾排，
碗處于平衡狀態，由平衡條件可得：G碗＝F浮，即m碗g＝m排g，
所以m碗＝m排＝60g；
則碗的密度：ρ碗＝＝＝2g/cm3＝2×103kg/m3。
故答案為：（1）0.6；（2）3×10﹣5；（3）0.06；（4）2×103。
