人教版九年級全冊第3節 測量小燈泡的電功率背景圖ppt課件

這是一份人教版九年級全冊第3節 測量小燈泡的電功率背景圖ppt課件，共16頁。PPT課件主要包含了特殊法測電功率，課堂練習，答案C等內容，歡迎下載使用。

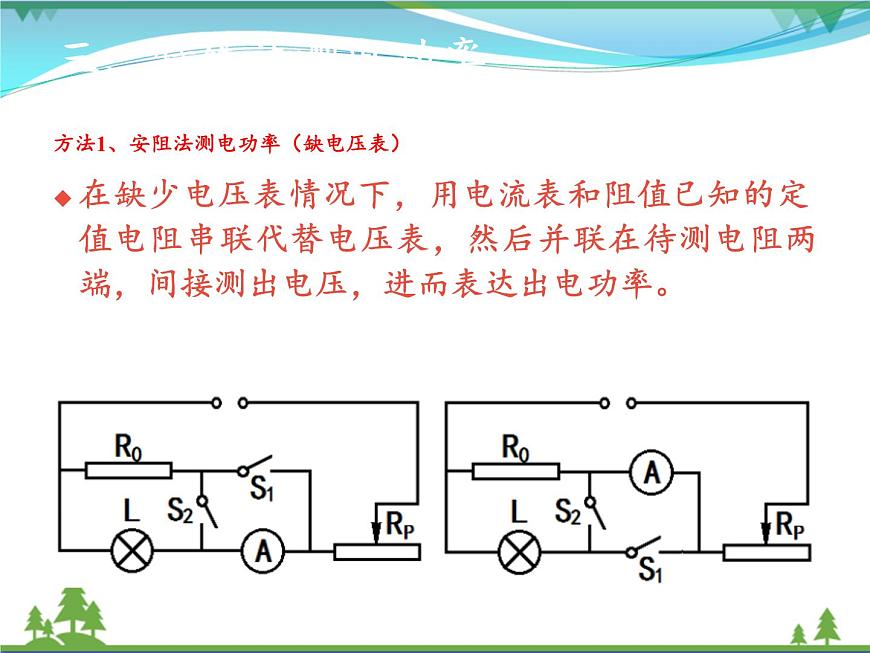

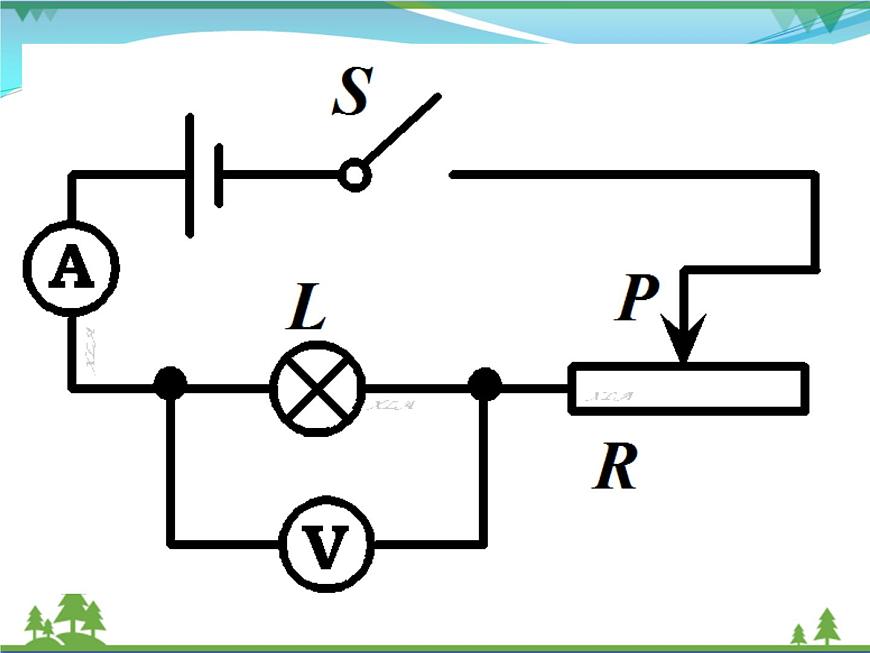

方法1、安阻法測電功率（缺電壓表）在缺少電壓表情況下，用電流表和阻值已知的定值電阻串聯代替電壓表，然后并聯在待測電阻兩端，間接測出電壓，進而表達出電功率。

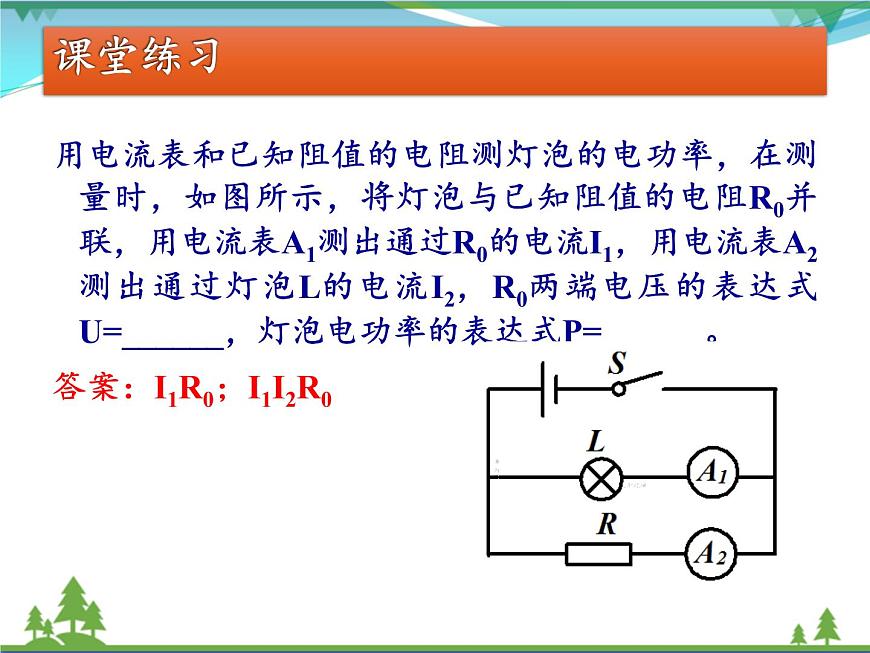

用電流表和已知阻值的電阻測燈泡的電功率，在測量時，如圖所示，將燈泡與已知阻值的電阻R0并聯，用電流表A1測出通過R0的電流I1，用電流表A2測出通過燈泡L的電流I2，R0兩端電壓的表達式U=______，燈泡電功率的表達式P=______。答案：I1R0；I1I2R0

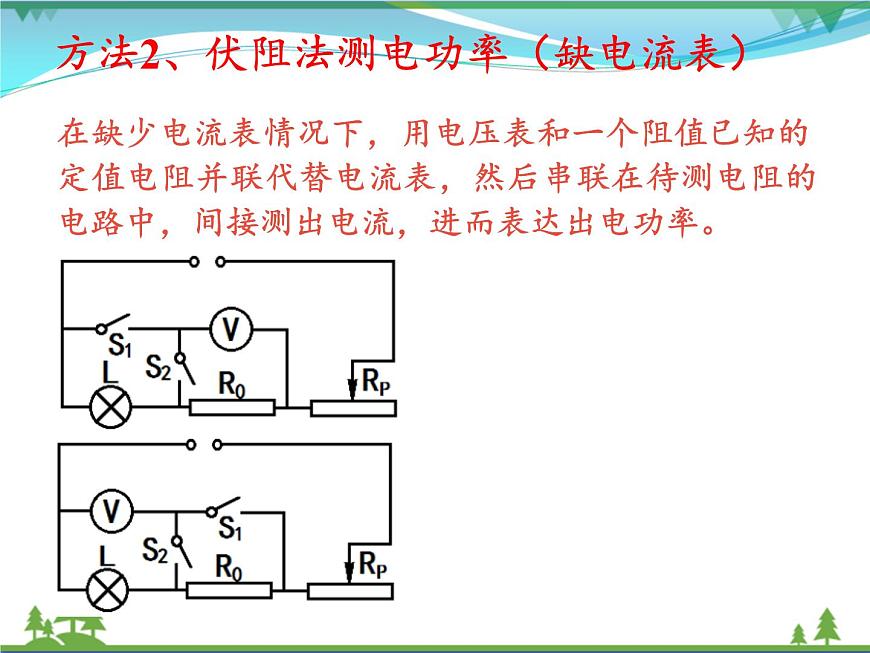

方法2、伏阻法測電功率（缺電流表）
在缺少電流表情況下，用電壓表和一個阻值已知的定值電阻并聯代替電流表，然后串聯在待測電阻的電路中，間接測出電流，進而表達出電功率。

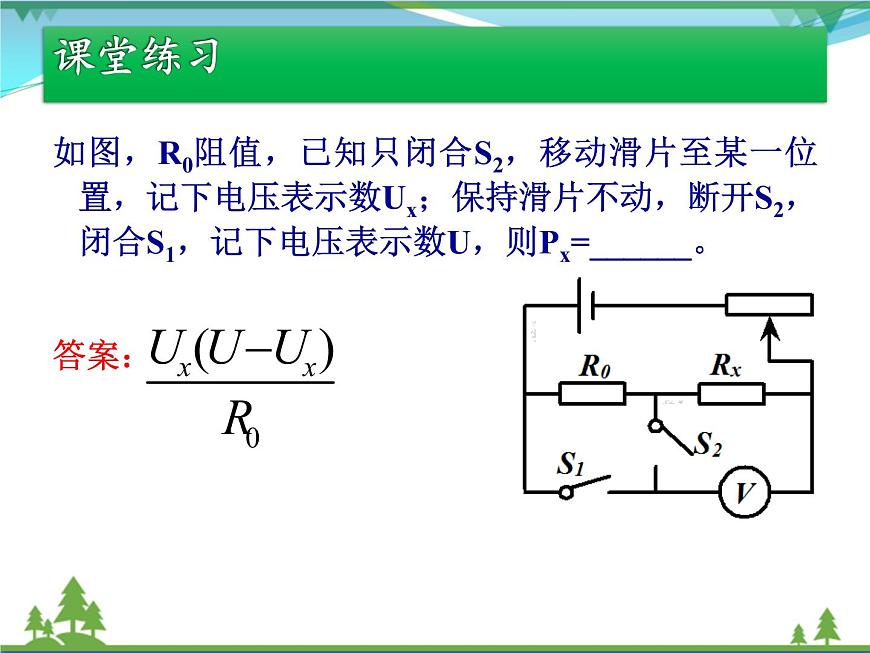

如圖，R0阻值，已知只閉合S2，移動滑片至某一位置，記下電壓表示數Ux；保持滑片不動，斷開S2，閉合S1，記下電壓表示數U，則Px=______。答案：

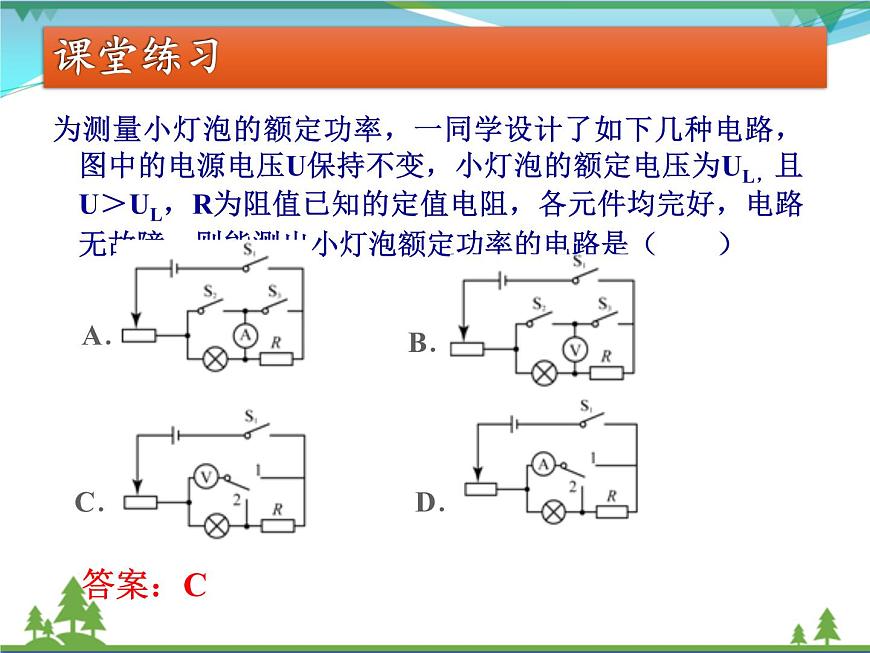

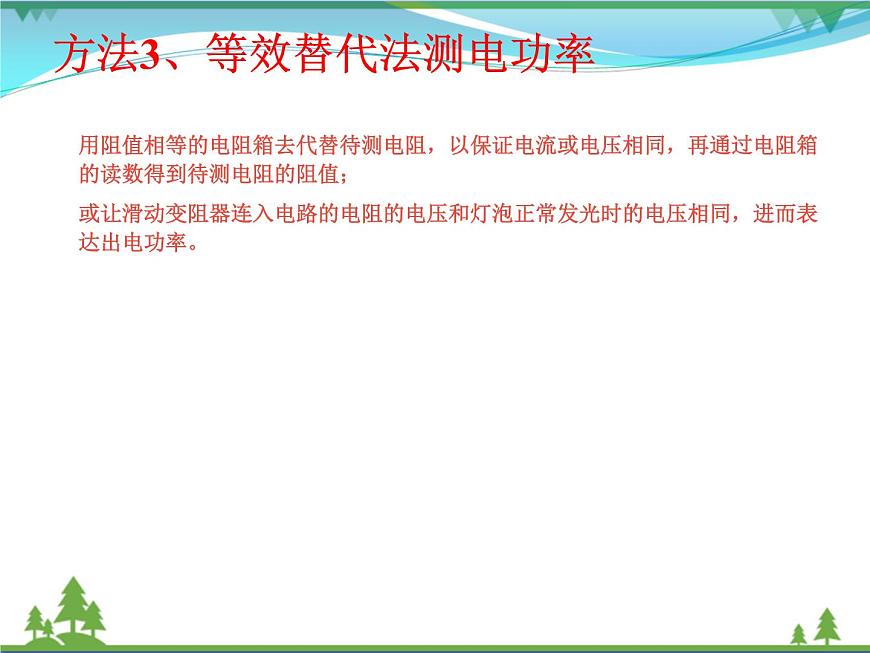

為測量小燈泡的額定功率，一同學設計了如下幾種電路，圖中的電源電壓U保持不變，小燈泡的額定電壓為UL，且U＞UL，R為阻值已知的定值電阻，各元件均完好，電路無故障。則能測出小燈泡額定功率的電路是（　?。?br/>方法3、等效替代法測電功率
用阻值相等的電阻箱去代替待測電阻，以保證電流或電壓相同，再通過電阻箱的讀數得到待測電阻的阻值；或讓滑動變阻器連入電路的電阻的電壓和燈泡正常發光時的電壓相同，進而表達出電功率。
（2017秋?盤龍區期末節選）某同學設計了如圖所示的電路完成了測小燈泡額定功率實驗，已知小燈泡的額定電壓為2.5V，其中電源電壓不變，R1和R2為滑動變阻器，R2的最大電阻為R0，實驗步驟為：①只閉合開關_______，調節R2，使電壓表的示數為2.5V；②只閉合開關_______，調節_______，使電壓表的示數仍為2.5V；③保存滑動變阻器R1的滑片P位置不動，先將R2的滑片P調至最左端，記下電壓表的示數為U1，再將R2的滑片P調至最右端，記下電壓表的示數為U2，則小燈泡額定功率的表達式P額=______________（用U額、R0、U1、U2表示）。
（2020?泗陽縣模擬節選）小明設計了如圖電路，測出了額定電流為I額的小燈泡L2的額定功率。實驗方案如下，（電源電壓不變，滑動變阻器Rl的最大阻值為R1，滑動變阻器R2的最大阻值為R2） ①只閉合開關S和S2，移動R1滑片，使電流表的示數為I額 ②只閉合開關S和S1，保持R1滑片位置不動，移動R2滑片，使電流表的示數為I額，保持變阻器____的滑片位置不動，將另一個滑動變阻器滑片移到最左端，電流表的示數為I1，再將此滑動變阻器的滑片移到最右端，電流表的示數為I2，則小燈泡額定功率的表達式P額=________ （用I額、I1、I2、Rl、R2中的字母表示）。
（2020?雅安節選）小明又想出一種測量小燈泡額定功率的方法，設計了如圖所示的電路，所用電壓表量程為“0～15V”，請將以下實驗步驟補充完整。 ①檢查電路無誤后，閉合開關S，將開關S1撥至“1”，調節滑動變阻器滑片直至電壓表示數為_____V； ②滑動變阻器滑片不動，再將開關S1，撥至“2”讀出電壓表示數為U0； ③小燈泡的額定功率P額=_______________（用U額、U0、R0表示）。若步驟②中，在將開關S1撥至“2”時，不小心將滑片向右移動了少許，其他操作正確，則測出的小燈泡額定功率比真實值____（選填“偏大”或“偏小”）
（2020?鞍山一模節選）在只有電流表的情況下，小明同學又重新選擇實驗器材，設計了如圖丙所示的電路，測出了額定電流是0.3A的小燈泡的額定功率。電源電壓為5V且保持不變，請你將實驗步驟補充完整。 ①開關S1閉合，S2斷開，將滑動變阻器的滑片調到a端，電流表的示數為0.5A。 ②____________，此時小燈泡正常發光。 ③保持滑動變阻器的滑片位置不動，將開關S1閉合，S2斷開，電流表的示數為0.4A，然后將滑動變阻器的滑片滑到b端，電流表的示數為0.25A，則小燈泡正常發光時滑動變阻器接入電路的阻值是____Ω。 ④小燈泡的額定功率是_____W。
答案：②開關S2閉合，S1斷開，調節滑動變阻器的滑片P，使電流表的示數為0.3 A；③7.5；④0.825
（2020?鞍山二模節選）小明在電流表損壞的情況下，利用電源、電流表、電壓表、滑動變阻器R（20Ω 2A）、開關各一只，導線若干和向鄰桌借來的滑動變阻器R ′ ，設計了如圖所示的電路，測出了額定電壓為2.5V的小燈泡的額定功率。請你將實驗步驟補充完整： ①閉合開關S、S2，斷開S1，將R的滑片滑到最左端，同時____________，測得電源電壓為6V。 ②閉合開關S、S1，斷開S2，調節R的滑片，使電壓表的示數為___V，此時小燈泡正常發光。 ③閉合開關S、S2，斷開S1，保持R的滑片不動，然后調節R'的滑片，使電壓表的示數與步驟②相同，再將R的滑片滑到最___（選填“左”或“右”）端，讀出此時電壓表的示數為4V。 ④小燈泡的額定功率P額=___W。
答案： ①將R′的滑片滑到最左端；②3.5； ③左； ④0.625
（ 2020?望花區三模節選）小組同學又想測量額定電流為U額的小燈泡的額定功率，設計了如圖丙所示的電路，已知電源電壓為U，定值電阻的阻值為R0，請完成下面的實驗步驟。 ①閉合開關S1，開關S2接2，移動滑動變阻器的滑片，使電流表示數為________； ②閉合開關S1，開關S2接1，滑動變阻器滑片__________（選填“調至最左端”，“調至最右端”或“保持不動”）。讀出電流表示數為I； ③小燈泡的額定功率表達式為P=_________。
（2019?營口模擬節選）小剛和同組同學完成電學實驗后，想測一只標有“2.5V”字樣小燈泡的額定功率，卻發現電壓表損壞不能用了，本組同學為了完成測量，利用一個5Ω的電阻，設計了如圖所示的電路。操作步驟如下： ①斷開開關S2，閉合開關S、S1，調節滑動變阻器，使小燈泡恰好正常發光，此時電流表的示數為?______A。 ②斷開開關S1，閉合開關S、S2，保持滑動變阻器滑片的位置不變，讀出電流表示數為I。 ③小燈泡的額定功率的表達式PL額=________。（用已知量和直接測出量表示）
答案：①0.5；③2.5V×（I-0.5A）
