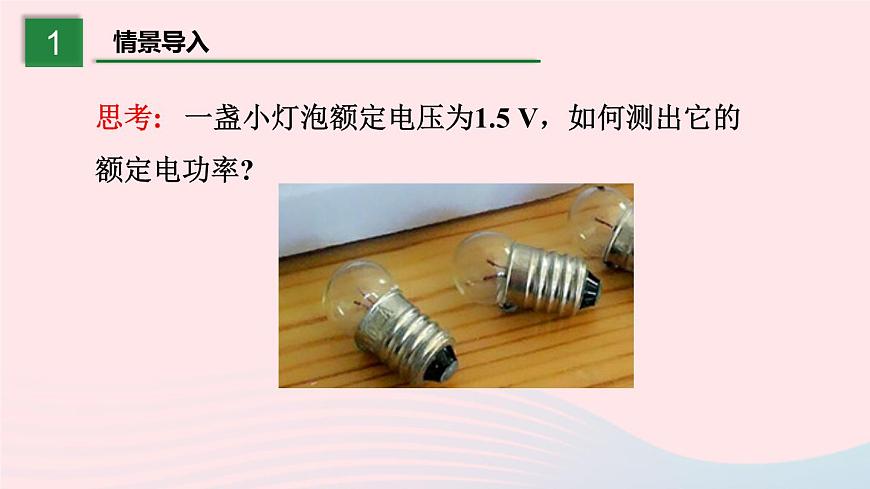

思考: 一盞小燈泡額定電壓為1.5 V，如何測出它的額定電功率?

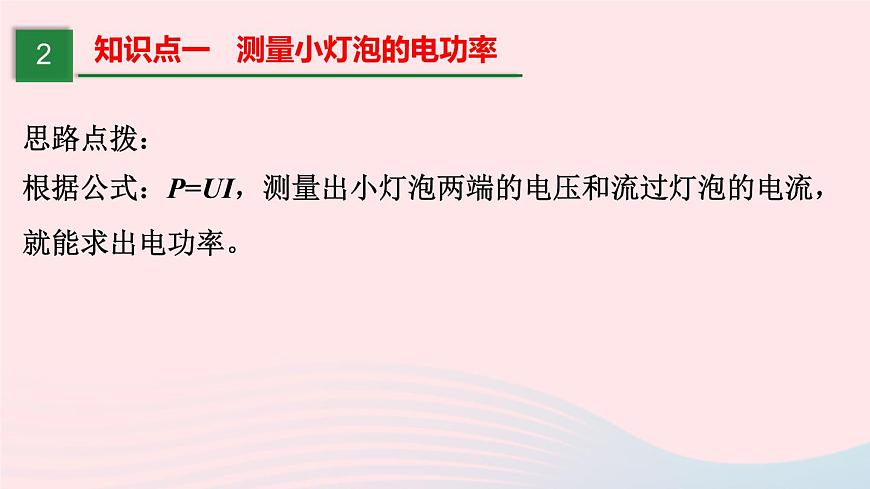

思路點撥：根據公式：P=UI，測量出小燈泡兩端的電壓和流過燈泡的電流，就能求出電功率。

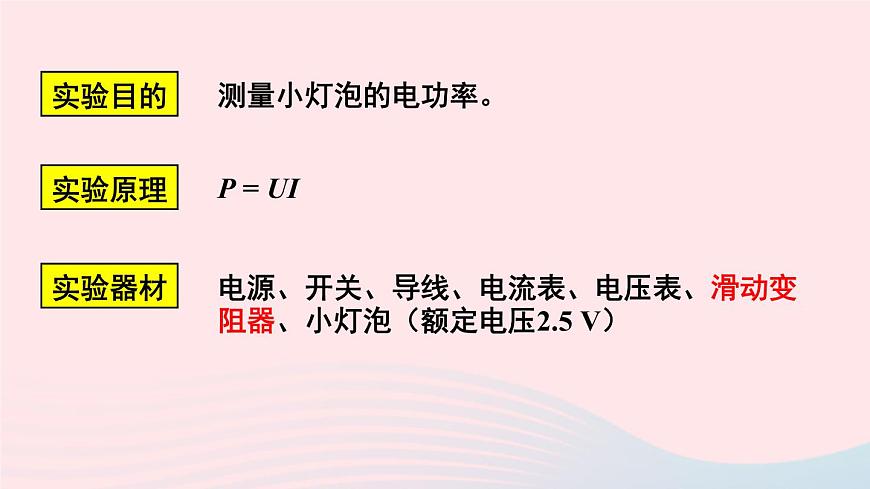

測量小燈泡的電功率。
電源、開關、導線、電流表、電壓表、滑動變阻器、小燈泡（額定電壓2.5 V）

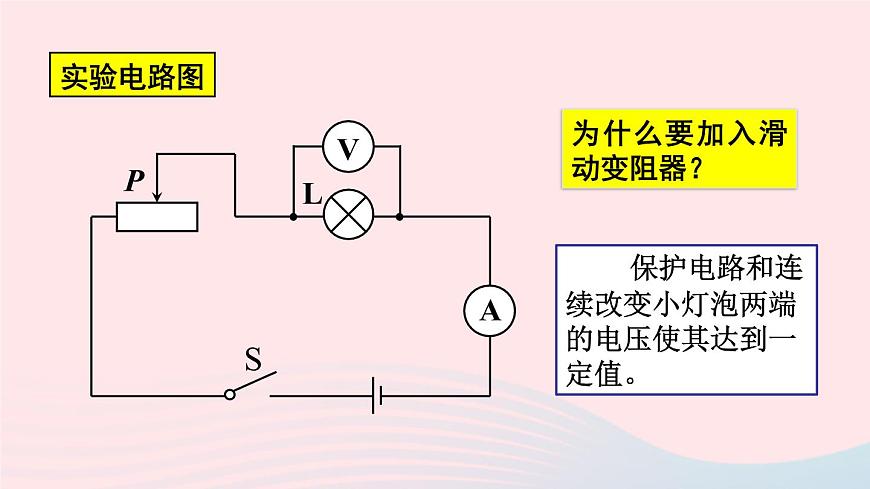

為什么要加入滑動變阻器？
保護電路和連續改變小燈泡兩端的電壓使其達到一定值。

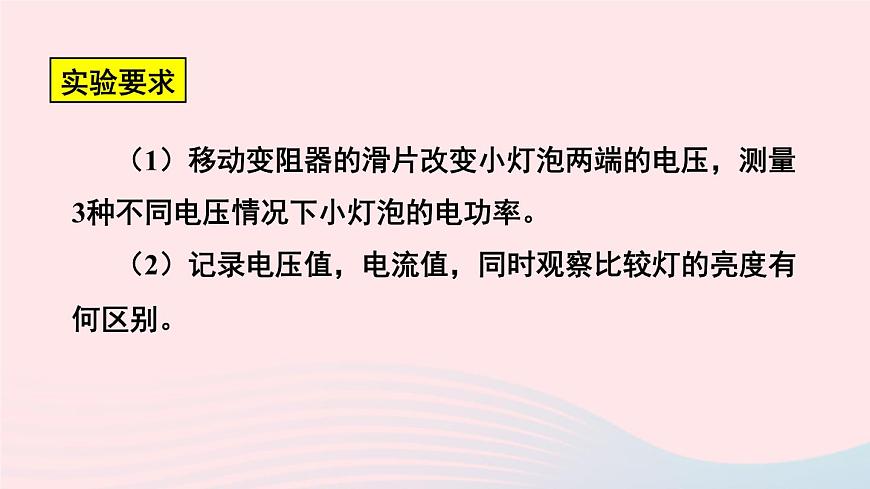

（1）移動變阻器的滑片改變小燈泡兩端的電壓，測量3種不同電壓情況下小燈泡的電功率。（2）記錄電壓值，電流值，同時觀察比較燈的亮度有何區別。

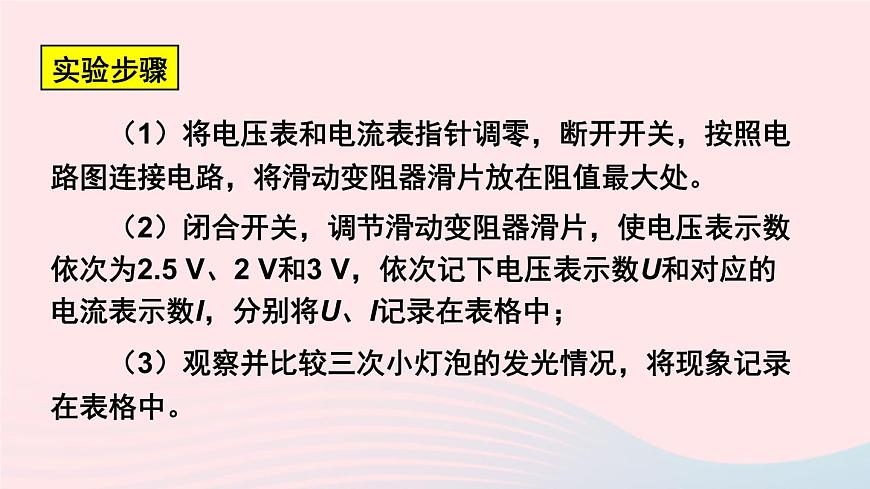

　?。?）將電壓表和電流表指針調零，斷開開關，按照電路圖連接電路，將滑動變阻器滑片放在阻值最大處。　　（2）閉合開關，調節滑動變阻器滑片，使電壓表示數依次為2.5 V、2 V和3 V，依次記下電壓表示數U和對應的電流表示數I，分別將U、I記錄在表格中；　?。?）觀察并比較三次小燈泡的發光情況，將現象記錄在表格中。

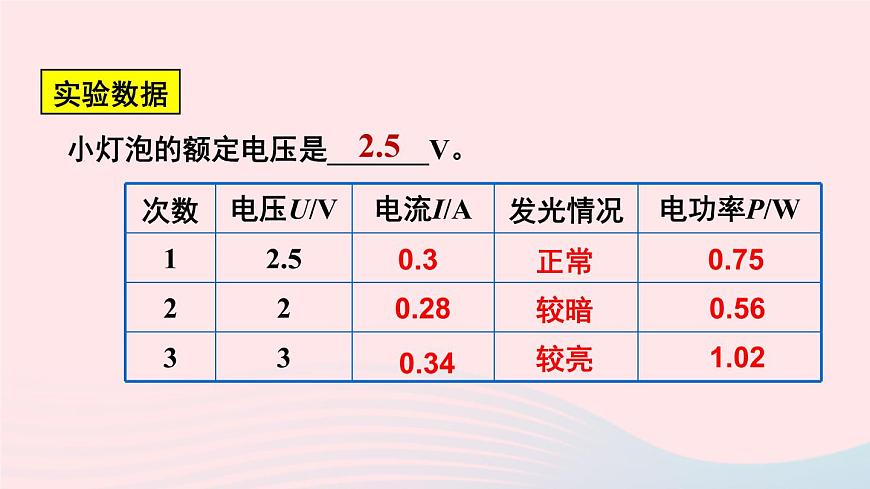

小燈泡的額定電壓是_______V。
1.測出小燈泡的額定功率應是(　　)A.小燈泡發光最亮的一次B.小燈泡發光最暗的一次C.小燈泡達到額定電壓正常發光的一次D.隨便哪一次都可以
2.在“測定小燈泡的功率”的實驗中，要測定電壓為2.5 V的小燈泡的額定功率，在實驗操作過程中，手和眼的分工應該是(　　)A.手移動滑動變阻器的滑片，眼睛看電流表的示數B.手移動滑動變阻器的滑片，眼睛看電壓表的示數C.手移動滑動變阻器的滑片，眼睛看小燈泡的亮度D.手按開關，眼睛看電流表的示數和小燈泡的發光情況
閉合開關，燈泡不亮，電流表、電壓表無示數
電路斷路：①電源、電流表、導線、開關或滑動變阻器損壞：②接線柱接觸不良
閉合開關，燈泡不亮，電流表幾乎無示數，電壓表指針明顯偏轉
①燈泡斷路；②電流表、電壓表位置接反
電流表有示數，電壓表無示數
①電壓表損壞或斷路；②燈泡短路
電流表與電壓表的指針向零刻度左側的方向偏轉
電流表、電壓表的“+”“-”接線柱接反.
電流表與電壓表的指針偏轉角度很小
①電流表、電壓表的量程選擇過大；②電源電壓過低
電流表指針超過最大刻度
①量程選擇過??；②電路中出現短路
移動滑動變阻器滑片時，電表示數及燈泡亮度無變化
滑動變阻器連接時，沒有遵循“一上一下”的接線原則，滑動變阻器相當于定值電阻或導線
無論怎樣調節滑動變阻器，電壓表的示數總小于燈泡的額定電壓
燈不亮，電流表與電壓表稍有偏轉
①電源電壓過低；②變阻器連入電路的電阻過大
3.利用如圖所示的電路圖進行“測量小燈泡電功率”的實驗，請分析出現以下各現象時，電路可能出現的故障。(電源、開關、導線及電表均正常)
(1)閉合開關，燈不亮，電壓表示數接近電源電壓，電流表幾乎沒有示數：___________________________________________________；(2)閉合開關，燈不亮，電壓表示數為零，而電流表有較大示數：__________________________；(3)開關閉合，燈不亮，電壓表和電流表示數均為零：________________________；
燈絲斷路(或燈與燈座沒有
良好接觸，或燈座斷路等)
燈被短路(或電壓表被短路)
(4)開關閉合，燈較亮，但移動滑動變阻器滑片，燈的亮度不變：__________________________________________；(5)開關閉合，燈發出較暗的光，而移動滑動變阻器的滑片，燈的亮度不變：____________________________________。
同時使用滑動變阻器上方的兩個
1.下圖是一位同學為測量小燈泡的功率所連的電路。這個電路有什么錯誤或不妥之處？應該怎樣糾正？請你畫出正確的電路圖。
解：電路的錯誤之處及糾正措施：滑動變阻器的接線柱接錯，應“一上一下”接入電路中。正確的電路圖如圖所示。
2.某次雷電的電流約2×104 A,電壓約108 V,放電時間約0.001s。這次雷電的電功率約多少千瓦？釋放多少能量？
解：由P＝UI得雷電的電功率 P＝108 V×2×104 A＝2×1012 W＝2×109 kW。 釋放的能量E＝Pt＝2×1012 W×0.001 s＝2×109 J。
3.有一個小燈泡標有5.0 V字樣，要測定它的額定功率。已知小燈泡正常發光時的電阻值約為10 Ω，電源電壓為6 V。(1)請你用筆畫線代替導線，連接完成實驗電路。
(2)閉合開關前，滑動變阻器滑片應該在________(填“a”或“b”)端。(3)某次連接線路后，閉合開關燈不亮，電流表有示數，電壓表沒有示數，猜想以下3種故障，其中可能的是(　　)A.可能是燈絲斷了B.可能是開關接線處斷路C.可能是小燈泡的燈座短路
為避免出現上述故障時損壞電流表，選擇的滑動變阻器的最大阻值應不小于________Ω。(4)排除故障后，移動變阻器滑片，觀察當_______表示數為________時，再記錄另一個電表的示數，可以計算小燈泡的額定功率。
4.某實驗小組的同學用如圖所示的器材測量小燈泡電功率.已知待測小燈泡額定電壓為3.8V，小燈泡的額定功率估計在1.2W左右.（1）連接電流表時應選用哪個量程？（2）用筆畫出導線完成電路的連接.（3）在虛線框中畫出相應的電路圖.
電流表選用0~0.6A量程
5.某電爐在額定電壓220V下的功率為1000W，當實際電壓只有額定電壓的80%時，若電爐的電阻保持不變，此時電爐的實際功率是多少？
