這是一份蘇科版（2024）八年級上冊（2024）平面鏡說課ppt課件，共36頁。PPT課件主要包含了有趣的倒影，◎平面鏡成像的特點，等效替代法，像與物大小相等等內容，歡迎下載使用。
圖2-20是一張令人驚訝的照片：蠟燭竟然能在水中燃燒!

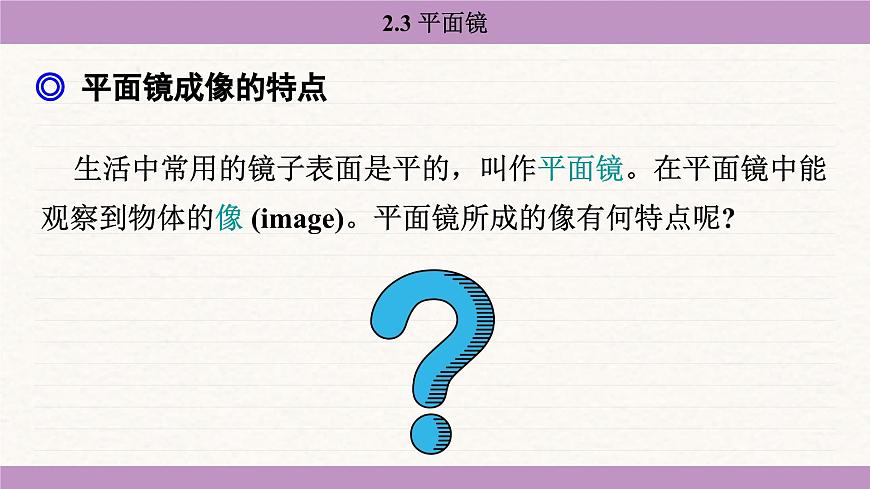

生活中常用的鏡子表面是平的，叫作平面鏡。在平面鏡中能觀察到物體的像 (image)。平面鏡所成的像有何特點呢?
看一看如圖 2-21所示，通過平面鏡觀察自己的像。改變?nèi)说界R面的距離，像到鏡面的距離如何變化?觀察周圍遠近不同的物體在平面鏡中的像。

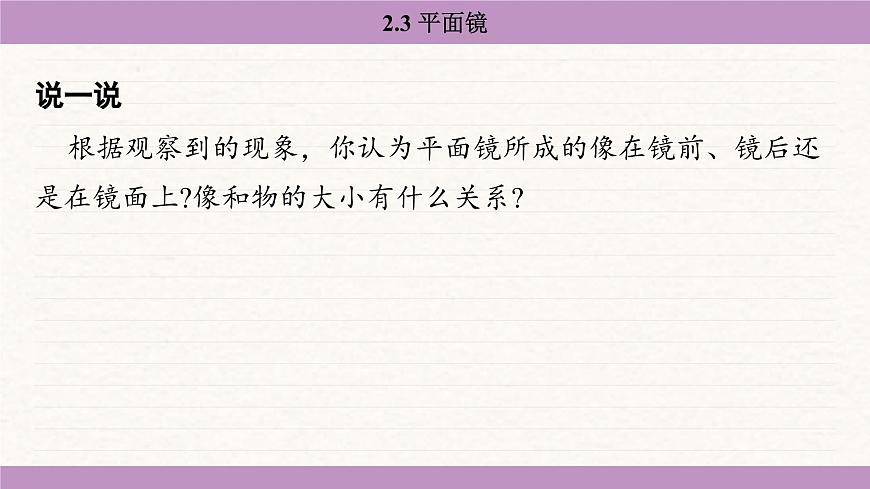

說一說根據觀察到的現象，你認為平面鏡所成的像在鏡前、鏡后還是在鏡面上?像和物的大小有什么關系?

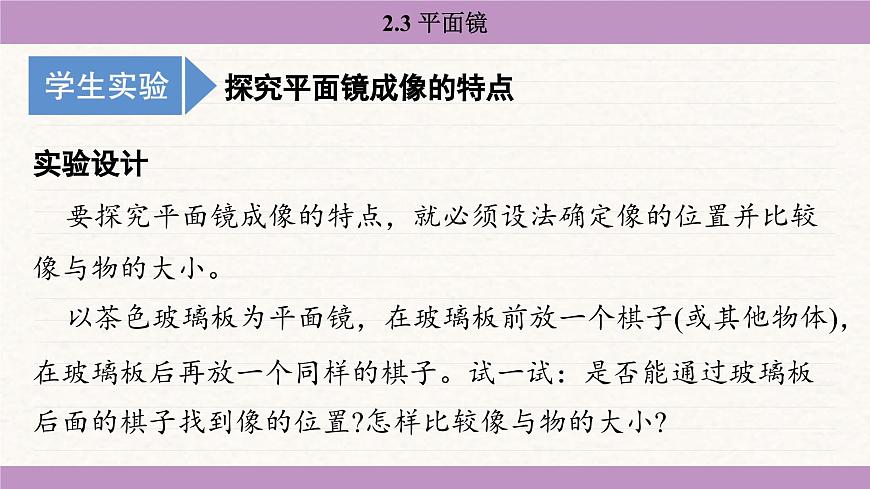

實驗設計要探究平面鏡成像的特點，就必須設法確定像的位置并比較像與物的大小。以茶色玻璃板為平面鏡，在玻璃板前放一個棋子(或其他物體)，在玻璃板后再放一個同樣的棋子。試一試：是否能通過玻璃板后面的棋子找到像的位置?怎樣比較像與物的大小?
操作與記錄1.如圖 2-22 所示，將一張方格紙平鋪在水平桌面上，再將茶色玻璃板 (平面鏡)豎直放置在方格紙上，并標出玻璃板的位置。
2.在玻璃板前放一個棋子A，再將另一個相同的棋子B放到玻璃板后，調整棋子B的位置能不能使它與棋子A所成的像重合?重合時，棋子B與棋子A所成像的大小和位置是什么關系?兩者重合時，在方格紙上標出棋子A、B的位置，并比較棋子A與棋子B到鏡面的距離。
3. 將一張白卡片豎直放在棋子 B 所在的位置，能否在白卡片上觀察到棋子 A 的像?
4.多次改變棋子A的位置，重復上面的實驗。根據方格紙上的標記，測量物和像到平面鏡的距離，并把數據記錄在下表中。
交流與小結像和物的大小有什么關系? 像和物的位置有什么關系? 你是怎么知道平面鏡所成的像是虛像的?
實驗表明：平面鏡所成的像是虛像，像和物大小相等，且它們到平面鏡的距離也相等，像與物關于鏡面對稱。
例題 如圖 2-23(a)所示，MN 表示平面鏡，AB 表示鏡前的一個物體。試根據平面鏡的成像特點，作出物體 AB 經平面鏡 MN 所成的像。
分析 平面鏡所成的像與物關于鏡面對稱。要作物體 AB 的像，只要作出點 A 和點 B 關于鏡面 MN 的對稱點 A′、B′，再將這兩點連接起來即可。
作圖 如圖2-23(b)所示，過點 A 作鏡面 MN 的垂線 AO (垂足為O) 并延長至點 A′，使 A′O＝AO，點 A′ 就是點 A 的像。用同樣的方法作出點 B 的像點 B′，用虛線連接點 A′、B′，并根據上下的對應關系標上箭頭。圖中的 A′B′ 就是 AB 的像。
觀察圖2-24~圖2-27，想一想：平面鏡在日常生活中有哪些應用？
平面鏡的應用非常廣泛。人們利用平面鏡觀察并矯正舞蹈姿勢和動作，利用平面鏡擴大視覺空間。牙醫用于查看牙齒背面的反光鏡也是平面鏡。蘇州博物館的精美設計，巧妙地應用了平面鏡成像的特點，既表現出我國江南建筑的特色，又突顯了現代美感。
但平面鏡有時也會帶來負面影響，甚至造成光污染。如圖 2-28 所示夜間行車時，車內的人或物通過風擋玻璃成像會干擾駕駛員的視線。
建筑物的玻璃幕墻反射的刺眼光芒，不僅會影響人們正常的工作和休息，還會影響行人和行駛車輛的安全，如圖2-29所示。導致光污染的原因較多，我們應該采取有效措施加以控制。
1.在圖 2-30 中作出三角形 ABC 通過平面鏡所成的像。
2.觀察圖 2-31(a)，描述你看到的現象，并嘗試用平面鏡成像的特點加以解釋。圖2-31(b)中，MN 表示水面，AB 表示岸邊的一棵樹，請畫出樹在水中所成的像。
通過水面可以看到山、樹等物體的倒影，這是平面鏡所成的像和物體關于平面鏡對稱，如圖所示。
3.將反光紙卷成筒狀制成柱面鏡或彎成曲面做成哈哈鏡，觀察它們所成的像有什么特點，并與同學交流。
提示：自己動手試一試，相信你會體會到成功的快樂。
4.我國古代詩詞中有許多與光現象有關的精彩句子。例如，辛棄疾的“溪邊照影行，天在清溪底。天上有行云，人在行云里”請用物理學知識說明句中所描述的現象，再查找一些類似的詩句并與同學交流。
說明略。類似的詩句有：五更鼓角聲悲壯，三峽星河影動搖；月下飛天鏡，云生結海樓；魚戲枝頭鳥踏浪，虎居淵底龍盤巖等。提示：水中的“天”“云”“人”都是“天”“云”“人”經水面所成的虛像。
1.小海用如圖所示的實驗裝置探究平面鏡成像特點。(1)以下是小海設計的實驗方案，請幫他把設計理由填寫完整。①將一張白紙平鋪在桌面上，玻璃板豎直放置在紙上。將蠟燭 A 點燃后豎立在玻璃板前面，透過玻璃板觀察其另一側的像。用玻璃板替代平面鏡是便于觀察像的________________。
2.如圖所示，A′B′是物體 AB 在平面鏡中所成的像，根據平面鏡成像的特點在圖中畫出平面鏡 (保留作圖痕跡)。
