蘇科版（2024）八年級上冊（2024）光的折射授課課件ppt

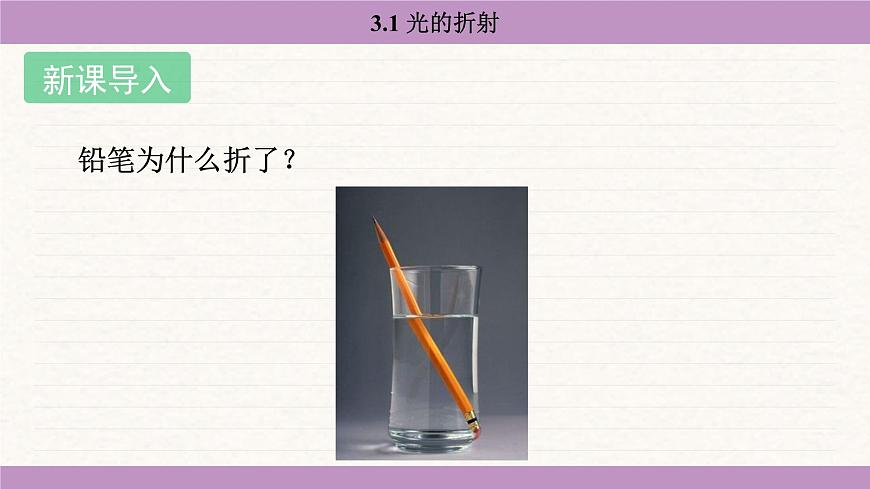

這是一份蘇科版（2024）八年級上冊（2024）光的折射授課課件ppt，共37頁。PPT課件主要包含了1光的折射，鉛筆為什么折了，◎折射現象，◎折射的特點，太陽變形的奧秘，如圖所示，入射光，折射光，反射光，光路可逆等內容，歡迎下載使用。

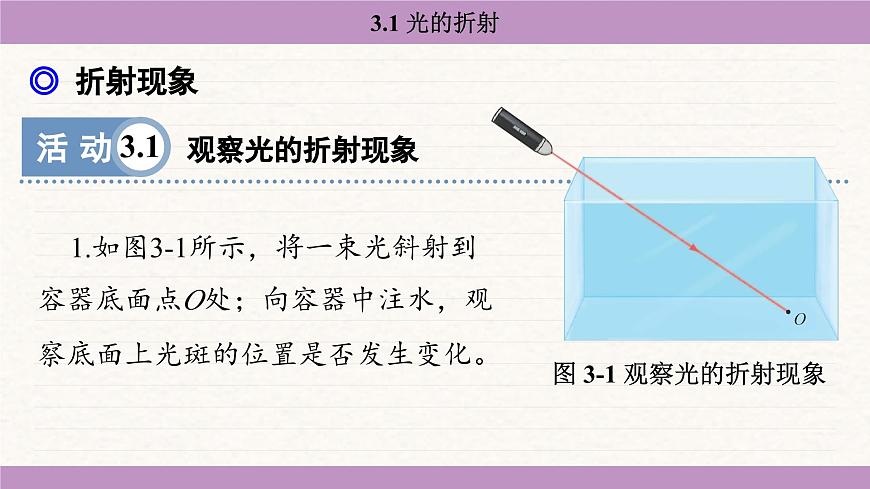

1.如圖3-1所示，將一束光斜射到容器底面點O處；向容器中注水，觀察底面上光斑的位置是否發生變化。

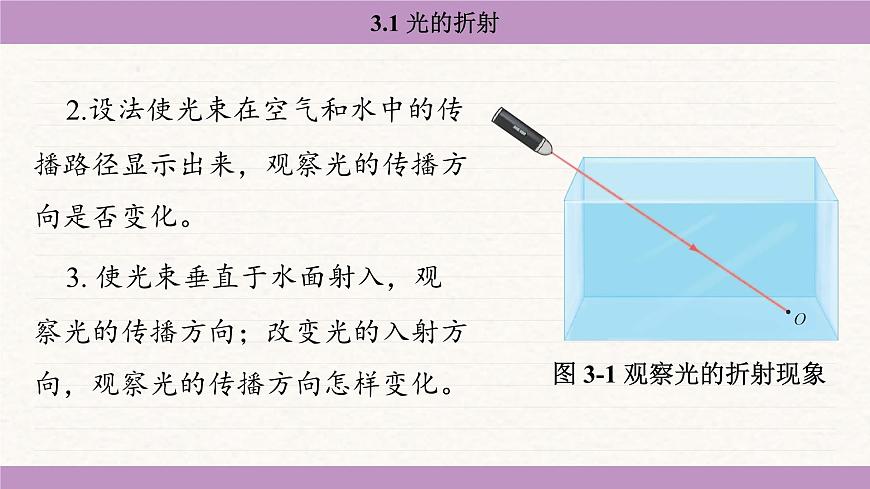

2.設法使光束在空氣和水中的傳播路徑顯示出來，觀察光的傳播方向是否變化。3. 使光束垂直于水面射入，觀察光的傳播方向；改變光的入射方向，觀察光的傳播方向怎樣變化。

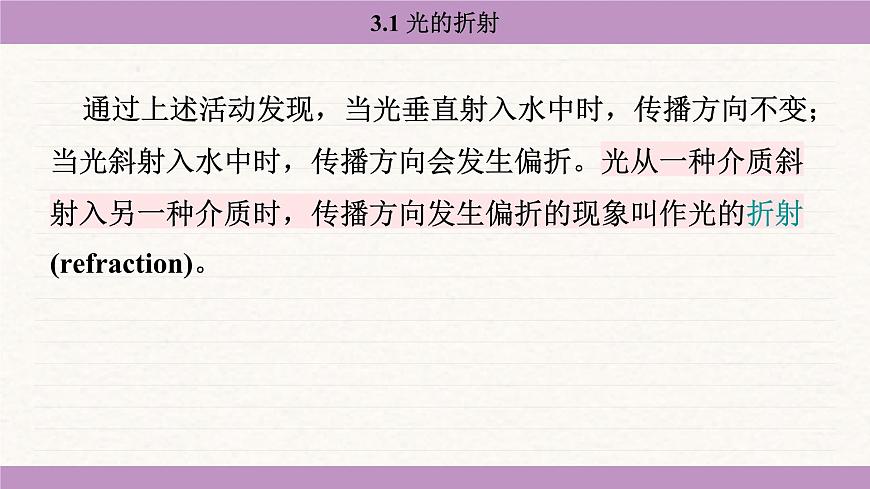

通過上述活動發現，當光垂直射入水中時，傳播方向不變；當光斜射入水中時，傳播方向會發生偏折。光從一種介質斜射入另一種介質時，傳播方向發生偏折的現象叫作光的折射(refractin)。
1. 實驗裝置如圖 3-3 所示。向水槽中注水，使水面恰好通過背景屏的圓心 O。
將一束光從空氣經圓心 O 射入水中觀察背景屏上顯示的光路。折射光線、入射光線和法線是否在同一平面內? 從垂直于水面入射開始，逐次增大入射角，折射角如何變化? 折射角與入射角的大小關系如何?
使一束光從水經圓心 O 射入空氣中，逐次改變?nèi)肷浣?，比較折射角和入射角的大小。光從空氣斜射入水中和從水斜射入空氣中，折射情況有什么不同?
2.如圖 3-4 所示，假設一束光從空氣射入玻璃磚，再?gòu)乃牧硪粋?cè)射出。光在經過兩個界面時分別向哪個方向偏折? 試一試。
實驗發現，當光從空氣斜射入水 (或玻璃) 中時，折射光線偏向法線方向，即折射角小于入射角；當光從水 (或玻璃) 斜射入空氣中時，折射光線偏離法線方向，即折射角大于入射角。
人們由大量實驗歸納出光的折射特點：當光從一種介質斜射入另一種介質時，折射光線、入射光線和法線在同一平面內；折射光線和入射光線分別位于法線兩側；入射角增大 (或減小)時，折射角也隨之增大 (或減小)。
例題 如圖3-5所示，將硬幣放在碗底，然后后退至恰好看不到硬幣的位置停下。請另一名同學向碗中緩緩注水 (注意不要移動硬幣的位置)，當水面上升到一定高度時，你就能再次看到硬幣了。試一試，并解釋原因。
分析 看不到硬幣，是由于來自硬幣的光被碗壁擋住了。加水后，光從水射向空氣，由于折射角大于入射角，因而能再次看到硬幣。解答時可借助示意圖說明。
解答 如圖 3-6(a) 所示，眼睛從 A 處移到 B 處的過程中都能看到硬幣，再稍向后移 (如移到 C 處)，碗壁擋住了來自硬幣的光，因而看不到硬幣。
如圖3-6(b)所示，加水后來自硬幣 P 的光 PO 從水射向空氣，由于折射角大于人射角，折射光 OC 得以進入眼睛，因而能再次看到硬幣。

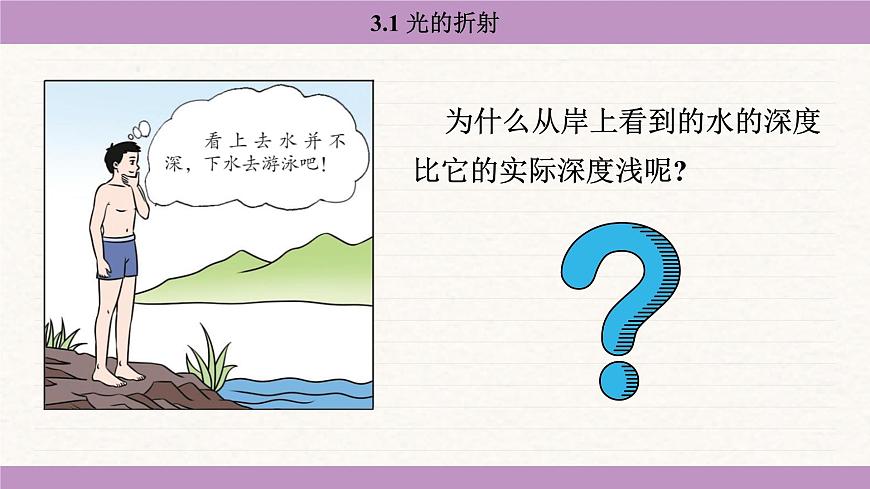

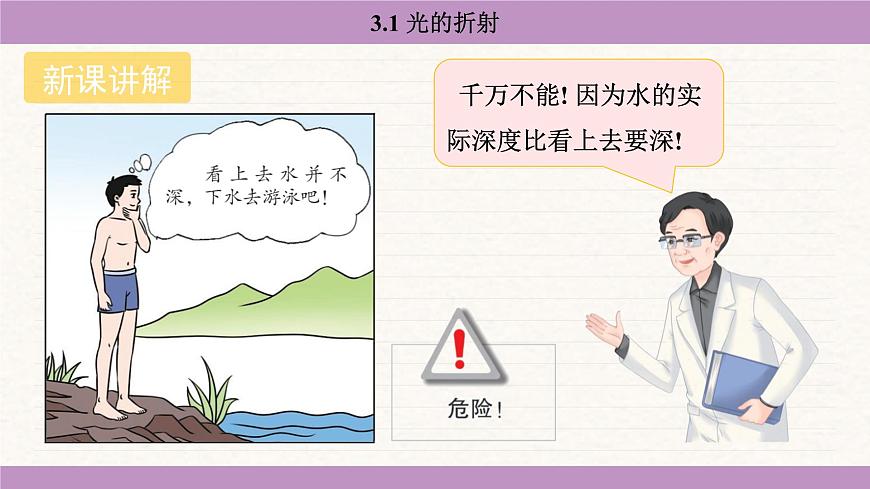

反思 回顧本節開頭的情景，現在你知道從岸上看到的水的深度比它的實際深度淺的原因了嗎?
我們知道，光從一種介質進入另一種介質時會發生折射。其實，即使在同一種介質中，如果介質的疏密分布不均勻，光也會發生折射。例如，夏天的傍晚，海水溫度和空氣溫度相差較大，造成海面附近空氣的疏密分布不均勻。
當光在疏密分布不均勻的空氣中傳播時，就會發生折射。圖 3-7 所示是我們看到的由于光的折射而變形的太陽。
罕見的“三日同輝”——幻日
如圖 3-8 所示，在太陽的左右兩側各有一個特別明亮的地方，看上去像天空中同時有三個大小不同的太陽，這種現象稱為幻日。產生這種奇特現象的原因是什么?
原來，高空中懸浮著許多形狀規則的小冰晶，當太陽光經過它們時，會發生反射和折射，在特定的環境下就會產生幻日現象。
1.圖 3-9 是同學們探究光的折射特點時猜想的光路圖，哪些是錯誤的?
(a)、(d) 兩光路圖是錯誤的，光線與法線的夾角在空氣一側總是較大的，在水 (或玻璃) 中是較小的。
2.光從空氣斜射到玻璃表面，除了發生折射，還會發生反射。試在圖 3-10 中標明入射光線、折射光線和反射光線，并用箭頭標出光的傳播方向。
3.把玻璃杯放在有字的卡片上，往杯內注水近滿，如圖3-11所示，由上向下觀察，比較你看到的杯外和杯內的文字。描述你看到的現象，并解釋產生這一現象的原因。
看到杯內下面的文字比杯外面的文字高。
解析：這是因?yàn)楸瓋?nèi)下面的文字反射的光經杯子的水折射后進入眼睛，折射光線偏離法線，人眼逆著折射光線看過去會感覺字升高。而杯外的文字反射的光沿直線傳播進入眼睛，位置沒有變化。
4. 如圖 3-12 所示，將筷子插入圓柱形的透明玻璃杯中，改變筷子在水杯中的位置和角度，從不同的方向觀察，并分別拍攝照片與同學分享。
筷子變彎了；改變插入角度，彎曲程度不同。
2.探究光折射時折射角與入射角的關系，如圖所示，使一束光從甲介質斜射入乙介質，測量并記錄入射角和折射角大??；改變光束射向 O 點的角度，進行多次實驗，數據如表所示：
(1)光從甲介質斜射入乙介質發生折射時，折射角_______入射角；折射角隨著入射角的增大而____________。
(2) 做完第 4 次實驗后，同學們又使 束光從乙介質中以 73.8°的入射角射入甲介質，測得折射角恰好為 40°，這說明在折射現象中，_______________。
3.如圖所示，小明用魚叉去叉所看到的魚，老王則用手電筒去照亮所看到的魚，有關兩人的做法中正確的是 ( )A.小明應叉“魚”的下方，老王應對準“魚”照B.小明和老王都應對準“魚”叉和照C.小明和老王都應對準“魚”的下方叉和照D.小明應對準“魚”叉,老王應對準“魚”的下方照
