【中考新考法】

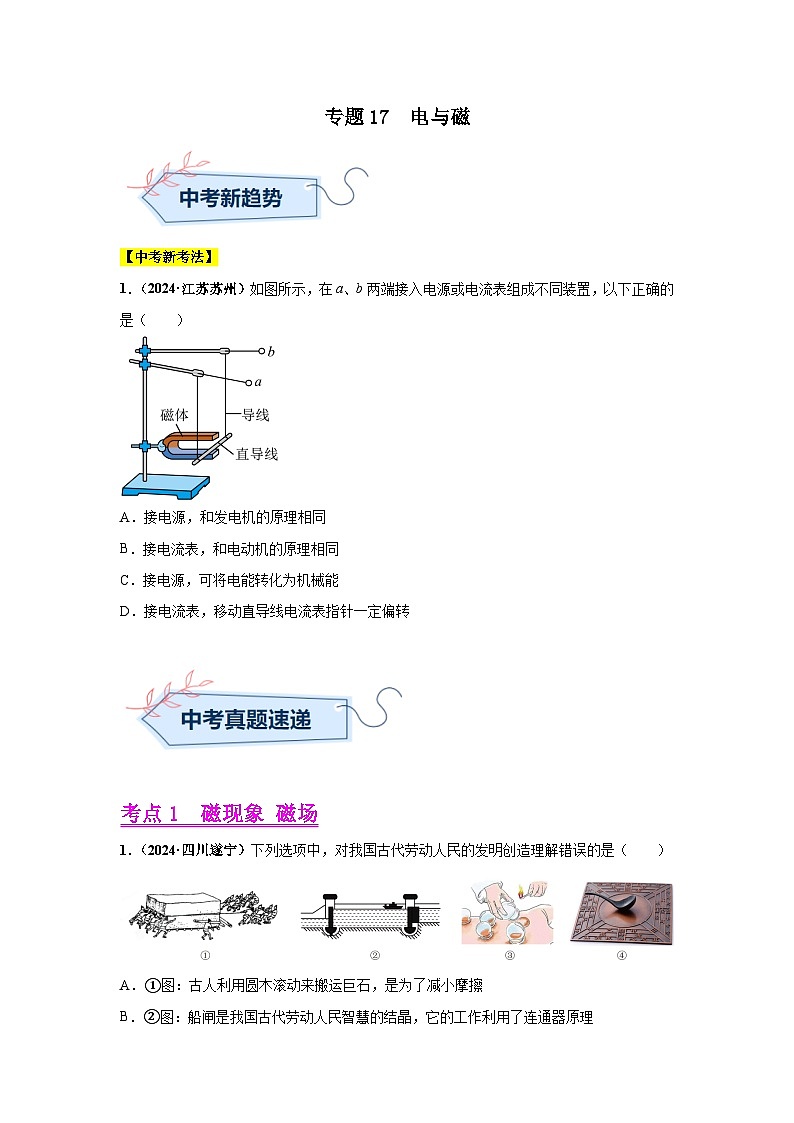

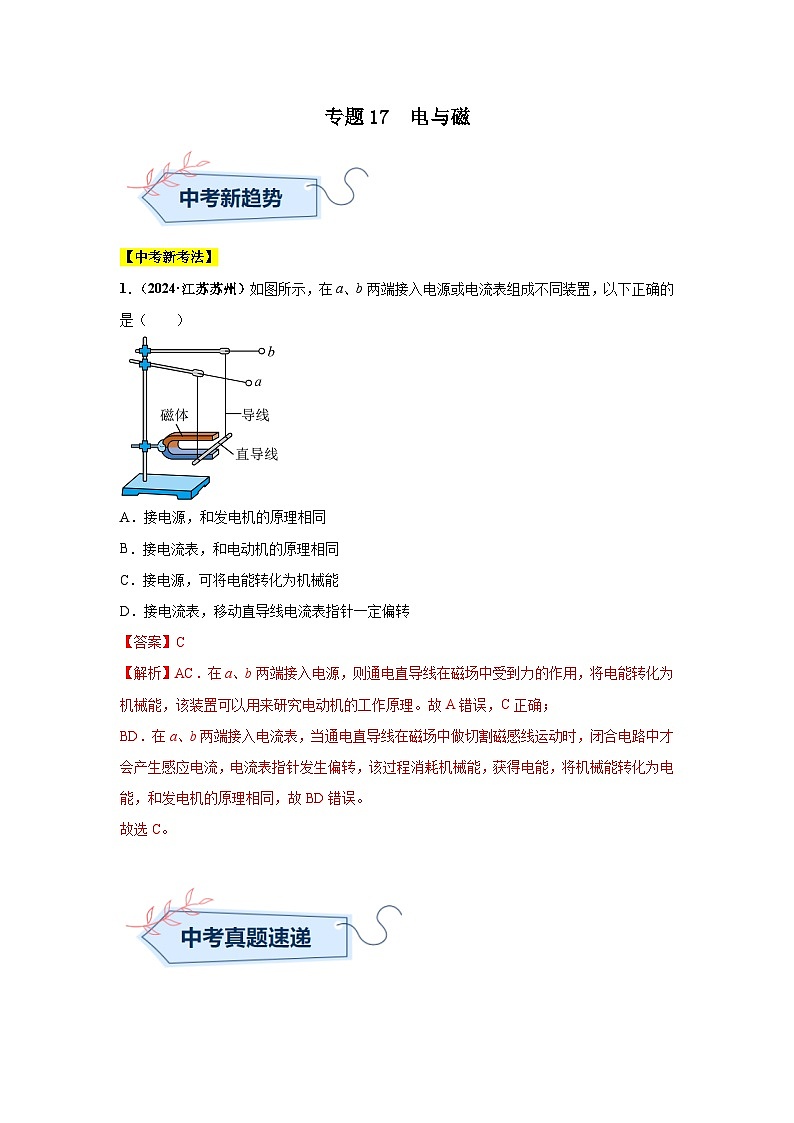

1．（2024·江蘇蘇州）如圖所示，在a、b兩端接入電源或電流表組成不同裝置，以下正確的是（ ）
A．接電源，和發電機的原理相同
B．接電流表，和電動機的原理相同
C．接電源，可將電能轉化為機械能
D．接電流表，移動直導線電流表指針一定偏轉
考點1 磁現象 磁場

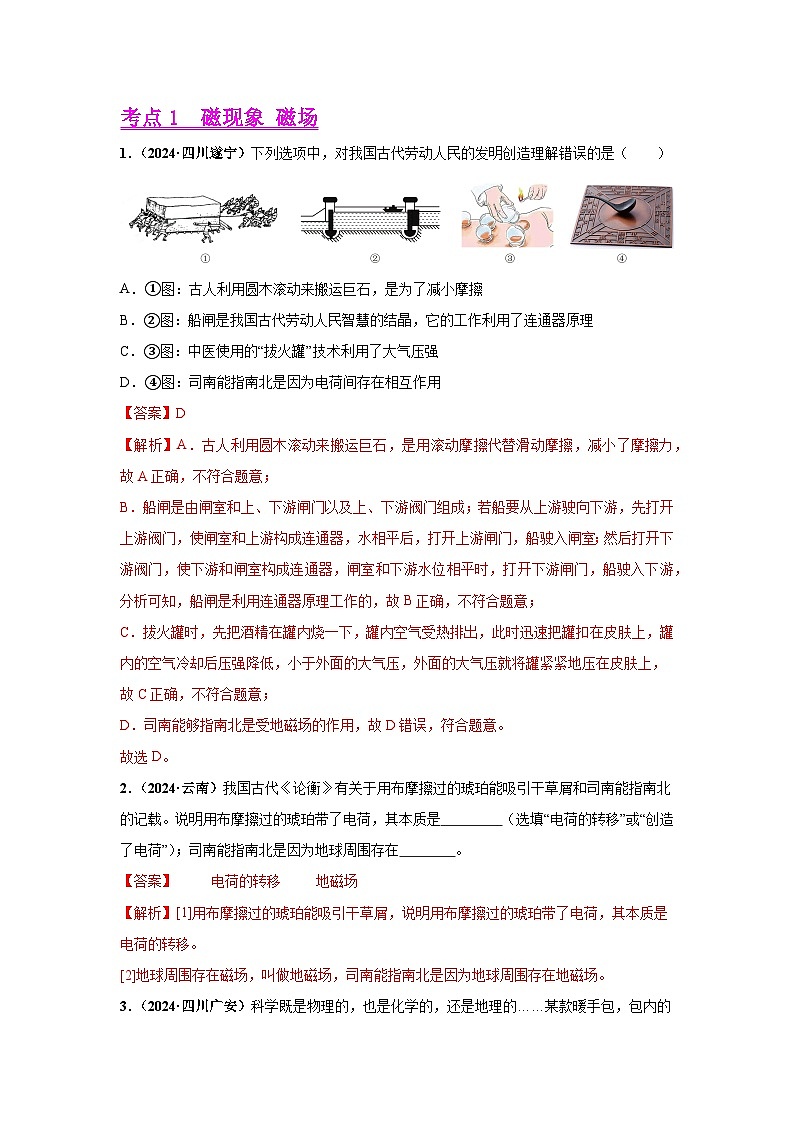

1．（2024·四川遂寧）下列選項中，對我國古代勞動人民的發明創造理解錯誤的是（ ）
A．①圖：古人利用圓木滾動來搬運巨石，是為了減小摩擦
B．②圖：船閘是我國古代勞動人民智慧的結晶，它的工作利用了連通器原理
C．③圖：中醫使用的“拔火罐”技術利用了大氣壓強

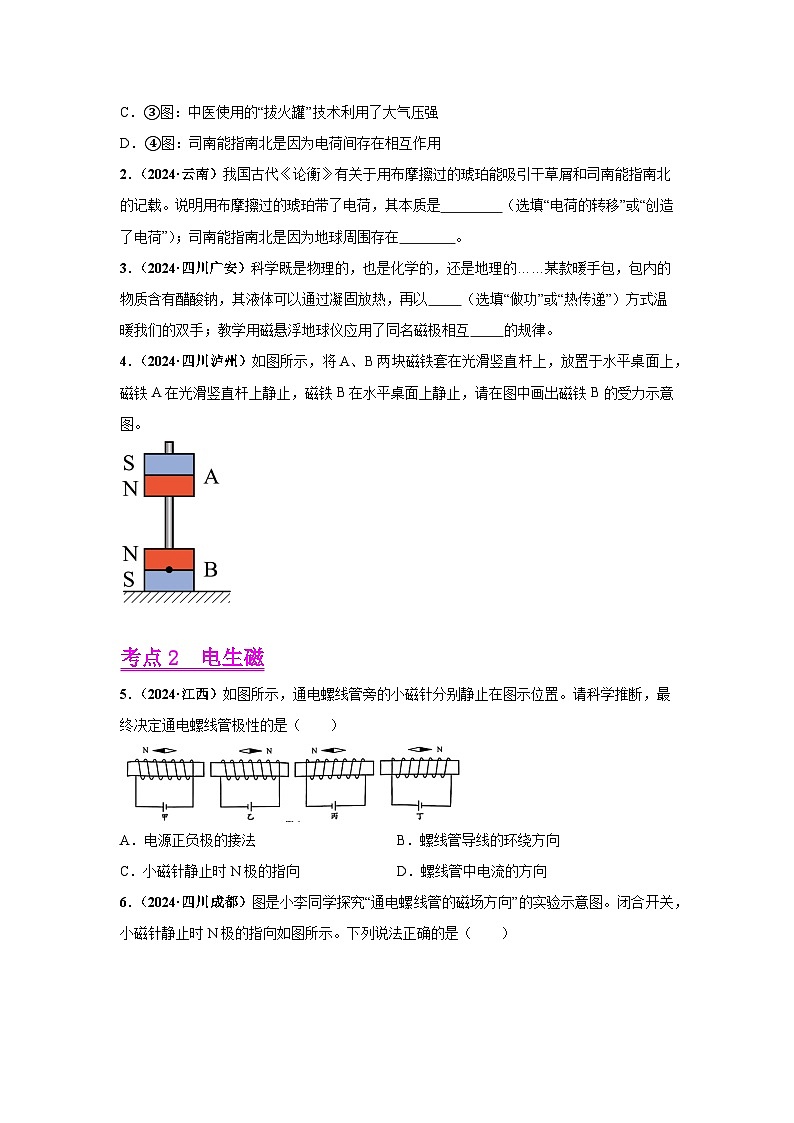

D．④圖：司南能指南北是因為電荷間存在相互作用
2．（2024·云南）我國古代《論衡》有關于用布摩擦過的琥珀能吸引干草屑和司南能指南北的記載。說明用布摩擦過的琥珀帶了電荷，其本質是 （選填“電荷的轉移”或“創造了電荷”）；司南能指南北是因為地球周圍存在 。
3．（2024·四川廣安）科學既是物理的，也是化學的，還是地理的……某款暖手包，包內的物質含有醋酸鈉，其液體可以通過凝固放熱，再以 （選填“做功”或“熱傳遞”）方式溫暖我們的雙手；教學用磁懸浮地球儀應用了同名磁極相互 的規律。

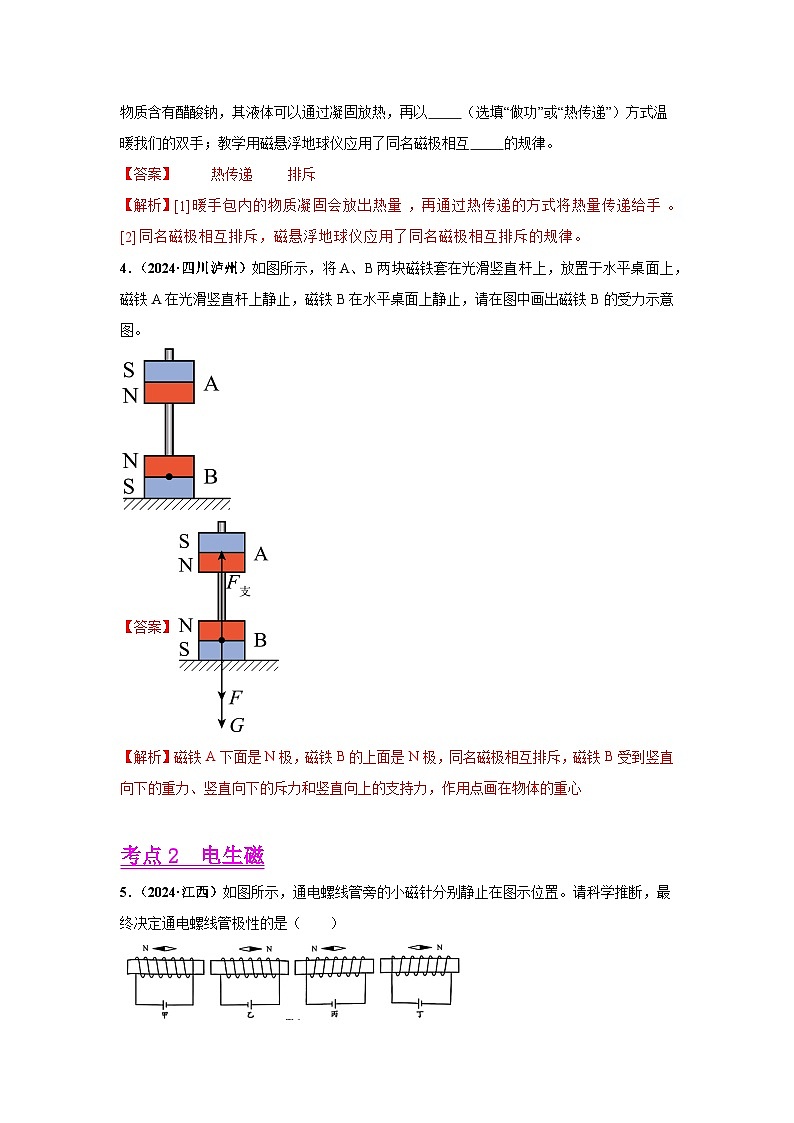

4．（2024·四川瀘州）如圖所示，將A、B兩塊磁鐵套在光滑豎直桿上，放置于水平桌面上，磁鐵A在光滑豎直桿上靜止，磁鐵B在水平桌面上靜止，請在圖中畫出磁鐵B的受力示意圖。
考點2 電生磁
5．（2024·江西）如圖所示，通電螺線管旁的小磁針分別靜止在圖示位置。請科學推斷，最終決定通電螺線管極性的是（ ）
A．電源正負極的接法B．螺線管導線的環繞方向
C．小磁針靜止時N極的指向D．螺線管中電流的方向

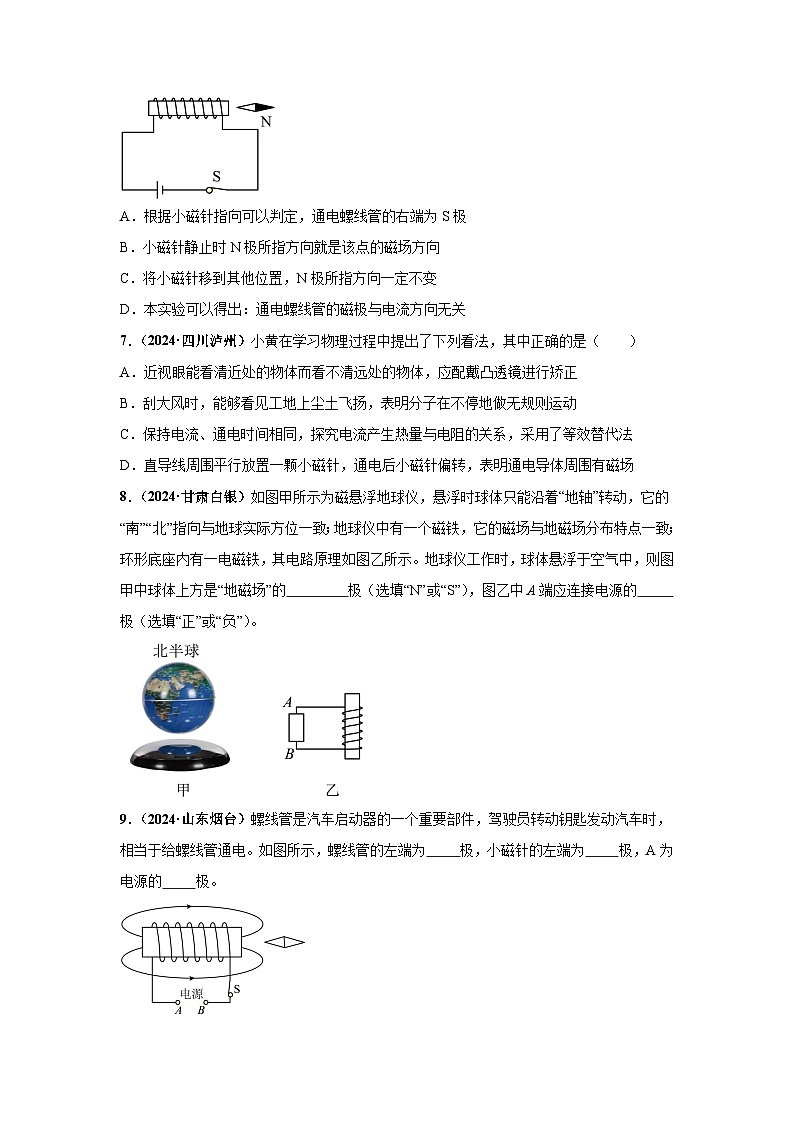

6．（2024·四川成都）圖是小李同學探究“通電螺線管的磁場方向”的實驗示意圖。閉合開關，小磁針靜止時N極的指向如圖所示。下列說法正確的是（ ）
A．根據小磁針指向可以判定，通電螺線管的右端為S極
B．小磁針靜止時N極所指方向就是該點的磁場方向
C．將小磁針移到其他位置，N極所指方向一定不變
D．本實驗可以得出：通電螺線管的磁極與電流方向無關
7．（2024·四川瀘州）小黃在學習物理過程中提出了下列看法，其中正確的是（ ）
A．近視眼能看清近處的物體而看不清遠處的物體，應配戴凸透鏡進行矯正
B．刮大風時，能夠看見工地上塵土飛揚，表明分子在不停地做無規則運動
C．保持電流、通電時間相同，探究電流產生熱量與電阻的關系，采用了等效替代法
D．直導線周圍平行放置一顆小磁針，通電后小磁針偏轉，表明通電導體周圍有磁場
8．（2024·甘肅白銀）如圖甲所示為磁懸浮地球儀，懸浮時球體只能沿著“地軸”轉動，它的“南”“北”指向與地球?qū)嶋H方位一致；地球儀中有一個磁鐵，它的磁場與地磁場分布特點一致；環形底座內有一電磁鐵，其電路原理如圖乙所示。地球儀工作時，球體懸浮于空氣中，則圖甲中球體上方是“地磁場”的 極（選填“N”或“S”），圖乙中A端應連接電源的 極（選填“正”或“負”）。
9．（2024·山東煙臺）螺線管是汽車啟動器的一個重要部件，駕駛員轉動鑰匙發動汽車時，相當于給螺線管通電。如圖所示，螺線管的左端為 極，小磁針的左端為 極，A為電源的 極。
10．（2024·安徽）圖甲為小明同學用銅導線穿過硬紙板繞制而成的螺線管。他先在水平放置的硬紙板上均勻地撒滿鐵屑，然后在螺線管中通以圖乙所示的電流，輕敲紙板，觀察到鐵屑的排列情況如圖丙所示。
（1）由圖丙中的鐵屑排列情況可以得出：通電螺線管外部的磁場與 （選填“條形”或“蹄形”）磁體的磁場相似；
（2）若將一小磁針放置在圖丙中通電螺線管右端軸線上的A處，則小磁針靜止時N極的指向水平向 （選填“左”或“右”）。
11．（2024·新疆）請在圖中標出通電螺線管的N極。
12．（2024·四川眉山）探究“電磁鐵的性質”實驗時，鐵釘A端為N極，附近的小磁針處于靜止，如圖所示。
請你在圖中：
（1）標出B點的電流方向；
（2）括號內標出小磁針右端的極性（用“N”或“S”表示）。
13．（2024·江蘇蘇州）在圖中標出電源和螺線管上方的極性。
14．（2024·江蘇揚州）如圖，請標出電源正負極和磁感線的方向。
15．（2024·重慶A卷）在答圖的虛線框中用箭頭畫出磁感線的方向。
16．（2024·江蘇鹽城）如圖所示，標出通電螺線管的N極和S極。
17．（2024·江蘇連云港）如圖所示，請標出通電螺線管的N、S極并用箭頭畫出圖中磁感線的方向。
考點3 電磁鐵 電磁繼電器
18．（2024·山西）海鮮保存常要求溫度低于-18℃。小明為海鮮市場的冷庫設計了溫度自動報警器，其原理如圖甲所示?？刂齐娐泛凸ぷ麟娐返碾娫措妷壕鶠?V保持不變，電磁鐵線圈電阻忽略不計，乙圖為熱敏電阻R隨溫度變化的圖像。冷庫溫度等于或高于-18℃時，工作電路報警。下列說法正確的是（ ）
A．冷庫溫度升高時，熱敏電阻R的阻值變大
B．工作電路報警時，銜鐵被吸下，燈亮鈴不響
C．冷庫溫度為-18℃時，控制電路中電流為0.03A
D．冷庫溫度降低時，控制電路消耗的電功率變大
19．（2024·河南）（多選）如圖是小明為某倉庫設計的溫度報警電路。為熱敏電阻，其阻值隨溫度的變化而變化；為可調電阻。溫度正常時指示燈L發光，當溫度升高到報警溫度時，指示燈熄滅，蜂鳴器報警。下列判斷正確的是（ ）
A．的阻值隨溫度的升高而增大
B．溫度升高過程中，電磁鐵磁性增強
C．若要調低報警溫度，可將的阻值調大
D．若控制電路電源電壓降低，報警溫度將升高
20．（2024·江蘇鹽城）如圖甲是科技小組設計的“智能溫控小屋”簡化電路，受控電路功率隨時間的變化關系如圖乙所示。當室溫上升至28℃時冷卻系統開始工作，當室溫降至23℃時停止工作。Rt為熱敏電阻，其阻值隨溫度的升高而減小，當控制電路中的電流為0.15A時，銜鐵剛好被吸下，控制電路電源電壓恒為3V。定值電阻R0為100Ω，線圈電阻忽略不計。求：
（1）受控電路30min內消耗的電能；
（2）受控電路工作時，通過電阻R0的電流；
（3）熱敏電阻Rt的變化范圍。
考點4 電動機
21．（2024·四川廣安）《新能源汽車產業發展規劃（2021—2035年）》指出：發展新能源汽車是我國從汽車大國邁向汽車強國的必由之路。下列家用電器與新能源電動汽車動力裝置的工作原理相同的是（ ）
A．電視機B．手電筒
C．電飯鍋D．電風扇
22．（2024·江蘇揚州）如圖所示為送餐機器人，下列圖中能說明其內部電動機工作原理的是（ ）
A．B．
C．D．
23．（2024·山東臨沂）2024年5月11日，由臨沂市五名中小學生組建的無人機足球隊在FIDA第二屆世界錦標賽中，以全勝的戰績榮獲世界冠軍。無人機動力系統的核心部件是電動機，下列實驗，能說明電動機工作原理的是（ ）
A．B．
C．D．
24．（2024·江西）在大力倡導節能環保、踐行低碳生活的新時代，新能源汽車越來越普及。其中新能源電動汽車中的電動機利用通電線圈在 中受力轉動，把 能轉化為機械能，從而驅動汽車行駛。
考點5 磁生電
25．（2024·安徽）如圖所示為動圈式話筒的簡化示意圖，磁鐵固定在適當位置，線圈與膜片相通，聲波可使膜片左右振動從而帶動線圈振動，線圈中就產生電流，實現聲信號到電信號的轉變。其工作原理是（ ）
A．磁場對通電導線的作用B．電流的熱效應
C．電流的磁效應D．電磁感應
26．（2024·湖南）下列生活中的設施設備工作原理主要應用了電磁感應的是（ ）
A．工人師傅的電鉆B．書桌上的臺燈
C．家用電飯煲D．風力發電機
27．（2024·四川眉山）如圖所示是動圈式話筒構造示意圖。對著話筒說話或唱歌時，聲音使膜片振動，與膜片相連的線圈在磁場中也跟著一起振動、線圈中產生感應電流。下列實驗原理與它相同的是（ ）
A．B．
C．D．
28．（2024·四川遂寧）下列能探究“導體在磁場中產生電流的條件”的實驗裝置是（ ）
A．B．
C．D．
29．（2024·四川宜賓）安檢時，當金屬探測儀靠近金屬物體，會產生感應電流，發出警示信號。下圖中與其工作原理相同的實驗裝置是（ ）
A．B．
C．D．
30．（2024·甘肅白銀）蘭州馬拉松已成為蘭州的一張名片。比賽計時采用感應芯片，運動員佩戴感應芯片通過起點和終點磁場地帶時，芯片里的線圈就會產生電流，激發芯片發送編碼信息，系統自動獲取信息并計時。下列器件中與此工作原理相同的是（ ）
A．發電機B．電磁繼電器C．電風扇D．電鈴
31．（2024·云南）關于電與磁，下列說法正確的是（ ）
A．同名磁極靠近時會相互吸引B．奧斯特實驗證實了電流周圍存在磁場
C．螺線管通電時，電流越大其磁性越弱D．發電機工作時將電能轉化為內能
32．（2024·四川達州）19世紀，物理學家發現電與磁之間存在著緊密聯系，下列關于電現象與磁現象的說法正確的是（ ）
A．甲圖通電后電磁鐵b的線圈匝數少，磁性更強
B．乙圖通電后靜止的小磁針發生偏轉，說明通電導體周圍存在磁場，斷電后，小磁針保持不動
C．丙圖是發電機的原理，閉合開關后，懸掛的導體棒將發生運動
D．丁圖是電動機的原理，閉合開關后，金屬棒ab將發生運動
33．（2024·四川南充）以下關于電與磁的描述中，說法正確的是（ ）
A．圖甲：磁感線不是真實存在的，地磁場的北極在地理北極附近
B．圖乙：向右移動，能吸引更多鐵釘，鐵釘下端為電磁鐵的極
C．圖丙：同時對調磁極和電源正負極，線圈的轉動方向會發生改變
D．圖?。洪]合開關，導體ab豎直向下運動或豎直向上運動，電流表指針不發生偏轉
34．（2024·重慶）對如圖所示的情境說法正確的是（ ）
A．圖甲所示的是電動機的工作原理
B．圖乙所示的兩個小球帶了同種電荷
C．圖丙所示的人一定沒有觸電危險
D．圖丁所示的通電螺線管右端為N極
35．（2024·河北）對下圖所示的實驗或裝置，分析正確的是（ ）
A．動圈式話筒的工作原理是“磁生電”
B．只有鐵屑分布較多的地方才有磁場
C．接通電源，導體ab會受到磁場的作用力
D．根據電流方向，可判定螺線管的上端為N極
36．（2024·河南）我國大力發展水力發電。水能是 （填“可再生”或“不可再生”）能源。水電站通過提高水位增加水的重力勢能，水流下時重力勢能轉化為 能，使水輪機帶動發電機發電，發電機是利用 原理發電的。
37．（2024·福建）福建艦是我國首艘采用電磁彈射系統的航空母艦。電磁彈射系統采用飛輪儲能技術，即利用電能驅動大質量的飛輪高速旋轉，把電能轉化為飛輪的 能，這種能量轉化方式與我們學過的 （填“電動機”或“發電機”）相似。
38．（2024·四川瀘州）如圖所示，ab、cd兩根光滑平行金屬導軌固定在同一水平面內，處于蹄形磁鐵磁場中的金屬桿pq放在導軌上，在外力作用下沿導軌運動。若ad之間斷開，則電路中 （選填“有”或“無”）感應電流；若ad之間接入電流計，pq桿向右運動時，指針向右偏，pq桿向左運動時，指針將向 偏；若ad之間安裝一個直流電源，pq桿通電后由靜止開始沿導軌向右運動，同時交換電源的正負極和磁鐵的南北極，pq桿通電后由靜止開始沿導軌向 運動。
39．（2024·甘肅白銀）國產新型電動汽車具有各種“超能力”，其中“能量回收裝置”是在踩下制動踏板時，通過對電路的控制，使驅動電動機變?yōu)榘l(fā)電機，以發電機發電產生的阻力來制動，此時，將 能轉化為電能，再將電能轉化為 能儲存在蓄電池里。
40．（2024·四川成都）小張利用圖所示裝置探究“導體在磁場中產生電流的條件”，閉合開關后，經過多次嘗試，他發現導線ab在磁場中沿著豎直方向運動時，導體中產生感應電流。生產生活中的 （選填“電熱毯”、“發電機”或“電動機”）是利用該實驗原理工作的。小張在實驗中將導線ab換成一個線圈，其目的是 。
41．（2024·新疆）如圖所示，用蹄形磁體、導體棒AB、電流表等實驗器材探究導體在磁場中運動時產生感應電流的條件。
（1）請用筆畫線代替導線完成實物圖連接；
（2）當導體棒AB沿 （填“上下”或“左右”）方向運動時，電流表指針發生偏轉。通過多次實驗可得：當閉合電路的部分導體在磁場中做 運動時，電路中就產生感應電流；
（3）當導體棒AB向右運動時，導體棒 （填“受到”或“不受”）磁場對它的力的作用。
