14、電路與電流（含解析）備考2025年中考2024物理真題分類匯編

這是一份14、電路與電流（含解析）備考2025年中考2024物理真題分類匯編，文件包含2024年中考物理分類匯編---電路與電流答案含解析doc、2024年中考物理分類匯編---電路與電流doc等2份試卷配套教學資源，其中試卷共32頁， 歡迎下載使用。
C. D.
【答案】C
【解析】

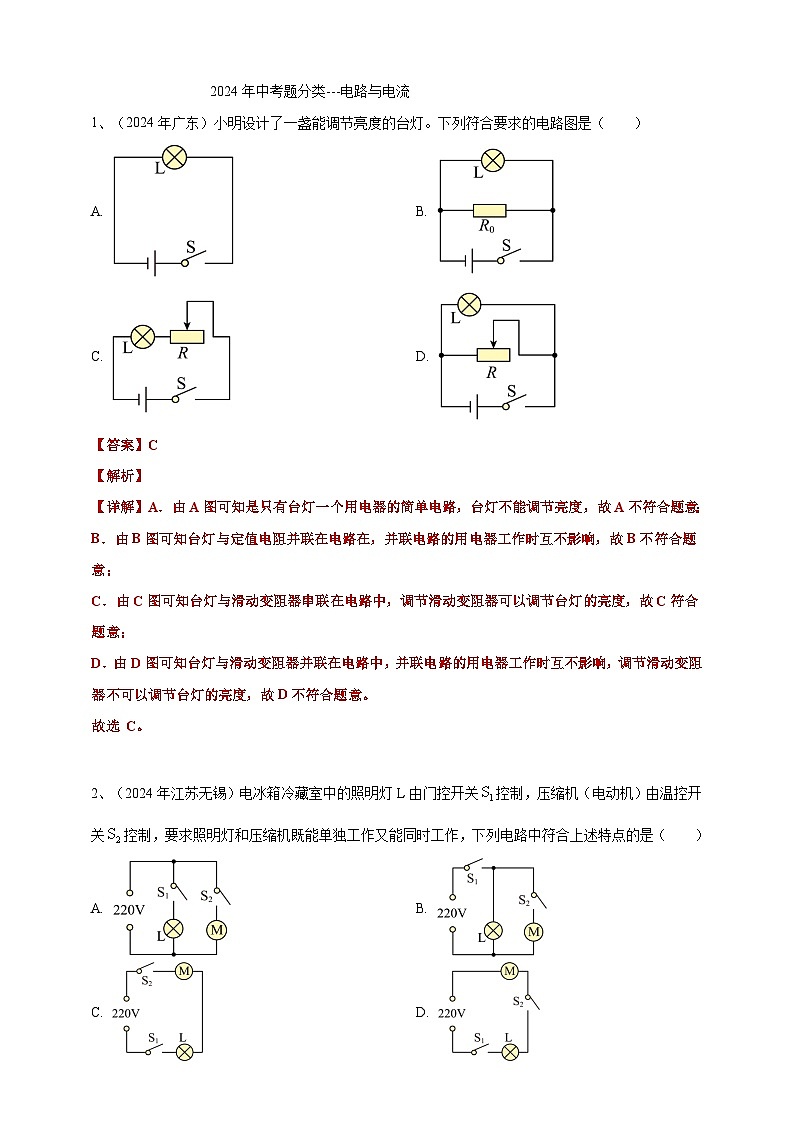

【詳解】A．由A圖可知是只有臺燈一個用電器的簡單電路，臺燈不能調節亮度，故A不符合題意；
B．由B圖可知臺燈與定值電阻并聯在電路在，并聯電路的用電器工作時互不影響，故B不符合題意；
C．由C圖可知臺燈與滑動變阻器串聯在電路中，調節滑動變阻器可以調節臺燈的亮度，故C符合題意；
D．由D圖可知臺燈與滑動變阻器并聯在電路中，并聯電路的用電器工作時互不影響，調節滑動變阻器不可以調節臺燈的亮度，故D不符合題意。
故選 C。

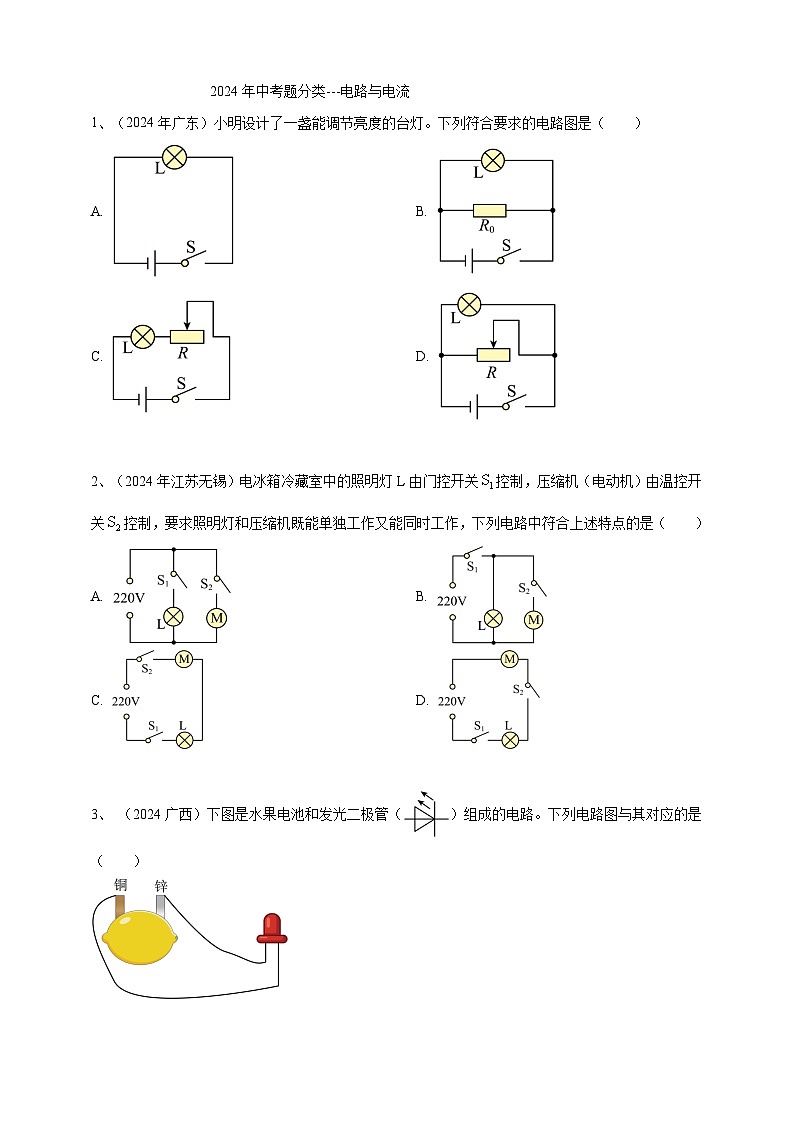

2、（2024年江蘇無錫）電冰箱冷藏室中的照明燈L由門控開關控制，壓縮機（電動機）由溫控開關控制，要求照明燈和壓縮機既能單獨工作又能同時工作，下列電路中符合上述特點的是（ ）
A. B.
C. D.
【答案】A
【解析】
【詳解】由題意可知，電動機和燈泡并聯，各個支路各有一個開關。
A．圖中燈泡和電動機并聯，開關S1控制燈泡，開關S2控制電動機，故A符合題意；
B．圖中燈泡和電動機并聯，開關S1在干路中，只閉合開關S2，電動機不工作，故B不符合題意；
CD．圖中燈泡和電動機串聯，只有兩個開關都閉合時，電動機和燈泡都工作，故CD不符合題意。
故選A。

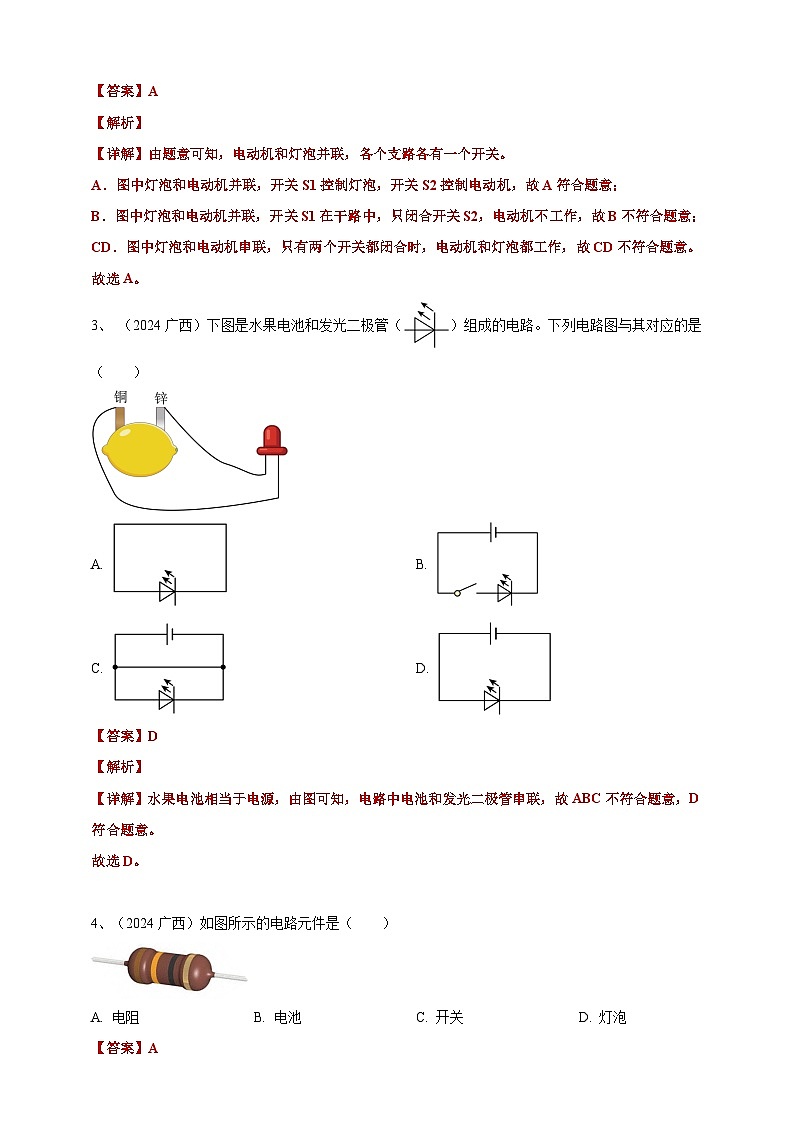

3、 （2024廣西）下圖是水果電池和發光二極管（）組成的電路。下列電路圖與其對應的是（ ）
A. B.
C. D.
【答案】D
【解析】
【詳解】水果電池相當于電源，由圖可知，電路中電池和發光二極管串聯，故ABC不符合題意，D符合題意。
故選D。

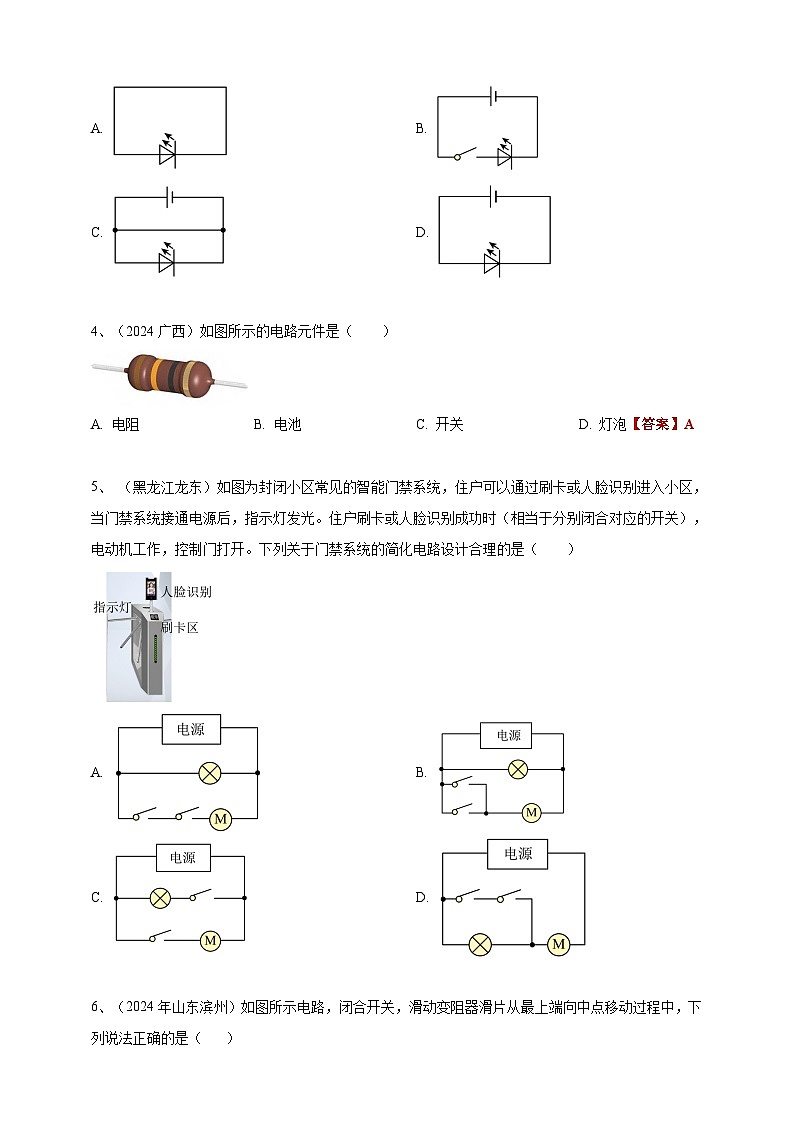

4、（2024廣西）如圖所示的電路元件是（ ）
A. 電阻B. 電池C. 開關D. 燈泡
【答案】A
【解析】
【詳解】由圖可知，上面有不同顏色的環形條紋，電路元件為電阻。故A符合題意，BCD不符合題意。
故選A。

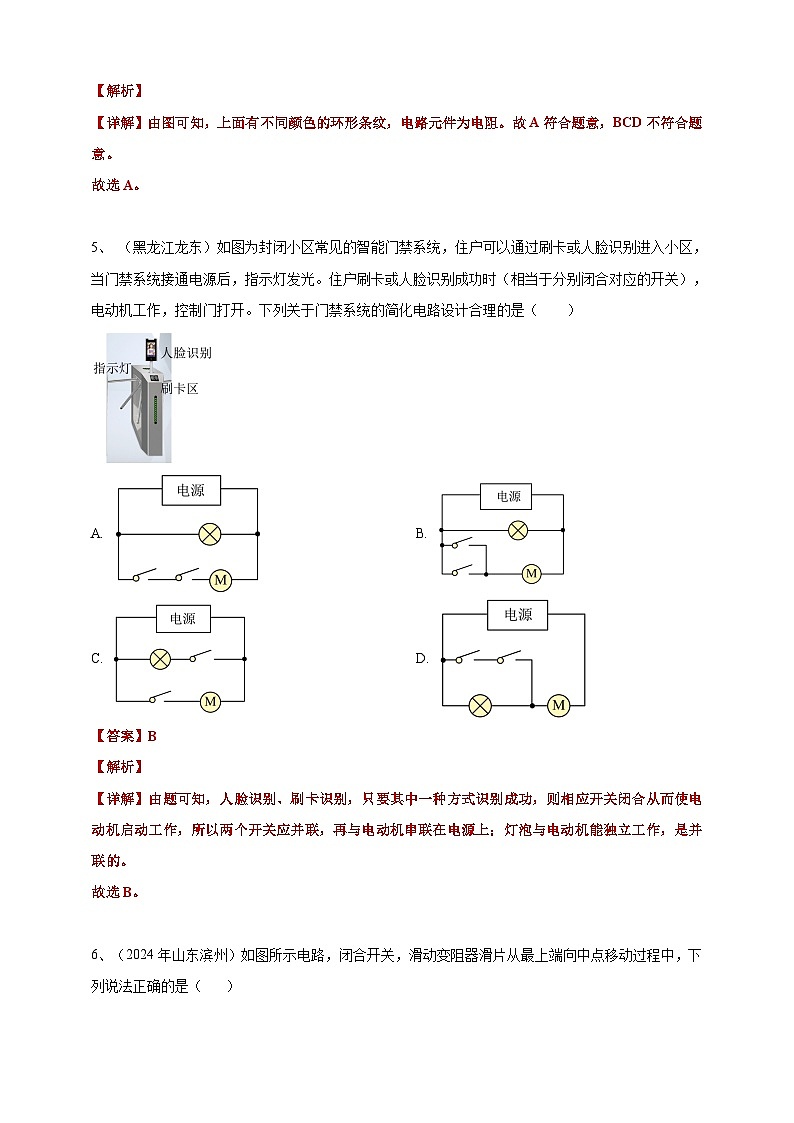

5、 （黑龍江龍東）如圖為封閉小區常見的智能門禁系統，住戶可以通過刷卡或人臉識別進入小區，當門禁系統接通電源后，指示燈發光。住戶刷卡或人臉識別成功時（相當于分別閉合對應的開關），電動機工作，控制門打開。下列關于門禁系統的簡化電路設計合理的是（ ）
A. B.
C. D.
【答案】B
【解析】
【詳解】由題可知，人臉識別、刷卡識別，只要其中一種方式識別成功，則相應開關閉合從而使電動機啟動工作，所以兩個開關應并聯，再與電動機串聯在電源上；燈泡與電動機能獨立工作，是并聯的。
故選B。

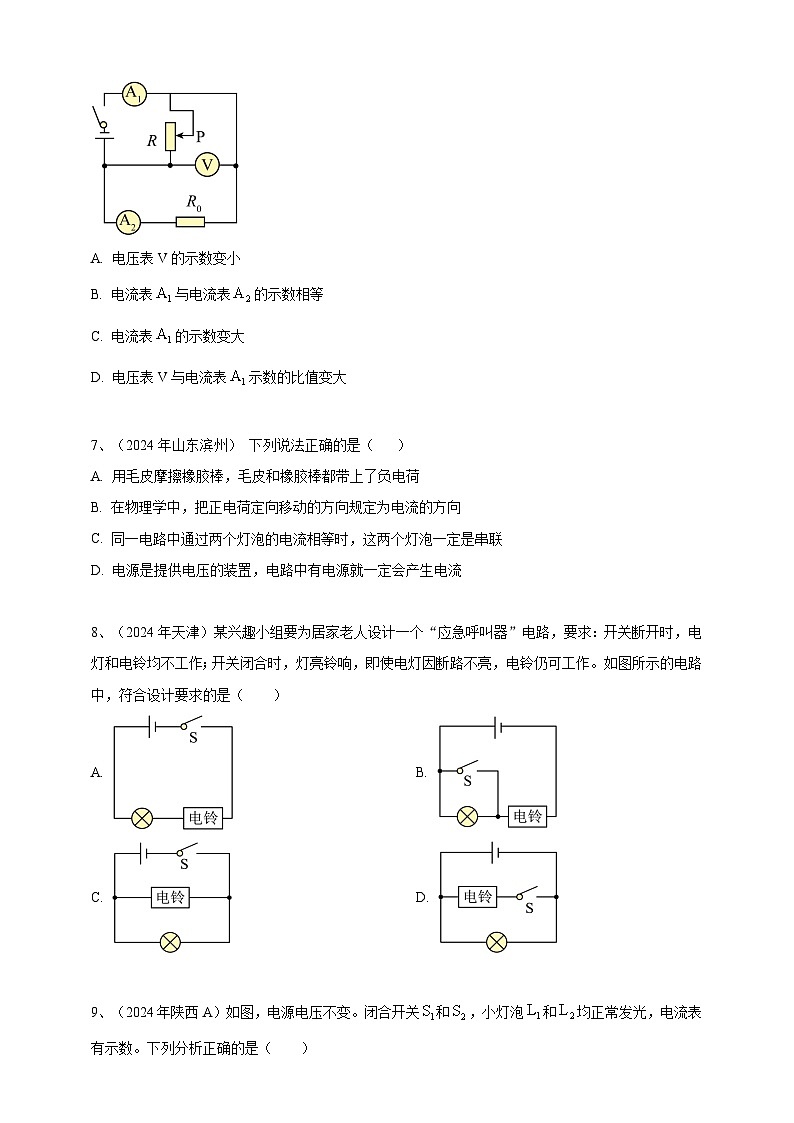

6、（2024年山東濱州）如圖所示電路，閉合開關，滑動變阻器滑片從最上端向中點移動過程中，下列說法正確的是（ ）
A. 電壓表V的示數變小
B. 電流表與電流表的示數相等
C. 電流表的示數變大
D. 電壓表V與電流表示數的比值變大
【答案】C
【解析】
【詳解】ABC．由圖得，閉合開關S，R、R0并聯，電流表A2測量R0電流，電流表A1測量干路電流，所以電流表A1的示數大于電流表A2的示數，電壓表測量電源電壓，則R0、R電壓等于電源電壓?；瑒?dòng)變阻器滑片P從最上端向中點移動過程中，R接入電路中電阻變小，電路總電阻變小，電源電壓不變，則電壓表示數不變，由歐姆定律得，R電流變大，電路總電流變大，則電流表A1示數變大，A2示數不變，故AB錯誤，C正確；
D．由于電壓表V的示數不變，電流表示數變大，則電壓表V的示數與電流表示數的比值變小，故D錯誤。
故選C。
7、（2024年山東濱州） 下列說法正確的是（ ）
A. 用毛皮摩擦橡膠棒，毛皮和橡膠棒都帶上了負電荷
B. 在物理學中，把正電荷定向移動的方向規定為電流的方向
C. 同一電路中通過兩個燈泡的電流相等時，這兩個燈泡一定是串聯
D. 電源是提供電壓的裝置，電路中有電源就一定會產生電流
【答案】B
【解析】
【詳解】A．用毛皮摩擦橡膠棒，橡膠棒得到電子帶負電，毛皮失去電子帶正電，故A錯誤；
B．在物理學中，把正電荷定向移動的方向規定為電流的方向，電流的方向與電子的方向相反，故B正確；
C．兩個燈泡規格相同時，若并聯，也會電流相同，故C錯誤；
D．電源是提供電壓的裝置，電路中有電源且為通路時才會產生電流，故D錯誤。
故選B。
8、（2024年天津）某興趣小組要為居家老人設計一個“應急呼叫器”電路，要求：開關斷開時，電燈和電鈴均不工作；開關閉合時，燈亮鈴響，即使電燈因斷路不亮，電鈴仍可工作。如圖所示的電路中，符合設計要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【詳解】開關斷開時，電燈和電鈴均不工作，說明開關設在干路上控制所有用電器；開關閉合時，燈亮鈴響，即使電燈因斷路不亮，電鈴仍可工作，說明電燈和電鈴并聯，工作不相互影響。如圖所示的電路中，符合設計要求的是C。
故選C。
9、（2024年陜西A）如圖，電源電壓不變。閉合開關和，小燈泡和均正常發光，電流表有示數。下列分析正確的是（ ）
A. 小燈泡和串聯
B. 若斷開開關，電流表示數會變小
C. 若小燈泡比亮，原因是小燈泡兩端的電壓比兩端的電壓大
D. 若只閉合開關，電路中只有小燈泡發光
【答案】B
【解析】
【詳解】A．根據實物圖可知，電流有兩條路徑回到電源負極，可知小燈泡和并聯，故A錯誤；
B．根據實物圖可知，由于小燈泡和并聯，電流表測干路的電流，若斷開開關，小燈泡所在的這條支路的電流為0，則電流表示數會變小，故B正確；
C．根據實物圖可知，小燈泡和并聯，所以小燈泡和兩端的電壓相等，故C錯誤；
D．根據實物圖可知，開關S控制小燈泡所在的支路，所以只閉合開關，電路中只有小燈泡發光，故D錯誤。
故選B。
10、（2024年四川眉山）如圖所示電路，閉合開關、，小燈泡和均正常發光，電流表和電壓表均有示數。下列關于電路分析正確的是（ ）
A. 小燈泡和串聯
B. 電流表測量電路的總電流
C. 若只斷開，小燈泡熄滅，正常發光
D. 若燈突然熄滅，是因?yàn)殡妷罕戆l(fā)生斷路
【答案】C
【解析】
【詳解】由圖可知，燈L1與燈L2并聯，開關S2控制干路，燈L1與開關S1在一條支路，燈L2與電流表串聯在另一條支路中，電壓表并聯在燈L1的電壓；
A．由圖可知，閉合開關S1、S2，燈L1和L2并聯，故A錯誤；
B．由圖可知，電流表與燈L2在一條支路上，所以電流表測量流過燈L2支路的電流，故B錯誤；
C．由圖可知，燈L1與L2并聯，若只斷開開關S1，燈L1熄滅，而燈泡L2不受影響，故C正確；
D．由圖可知，若電壓表發生斷路，燈L1仍正常發光，故D錯誤。
故選C。
11、（2024年重慶B）家用電動窗簾的電路主要由電源指示燈L和電動機M組成。先閉合開關，電源指示燈L亮；再閉合開關，電動機M工作拉動窗簾。當斷開時，電動機M不能工作。如圖所示電路中符合要求的電路是（ ）
A. B.
C. D.
【答案】B
【解析】
【詳解】由題意，先閉合開關S1，電源指示燈L亮；再閉合開關S2，電動機M工作拉動窗簾。當S1斷開時，電動機M不能工作，可知S1是總開關，S2只控制電動機所在電路，故ACD不符合題意，B符合題意。
故選B。
12、（2024年四川宜賓）中醫在我國具有悠久的歷史。一款電熱中藥壺有急火和文火兩種工作狀態，由開關控制，在下圖的簡化電路中不能實現要求的是（ ）
A. B.
C. D.
【答案】B
【解析】
【詳解】A．只閉合S1時，R1、R2串聯，，電路中電阻較大，由可知，電功率較小，為文火狀態，當S1、S2都閉合時，只有R1接入電路，電路中電阻較小，由可知，電功率較大，為急火狀態，可以實現要求，故A不符合題意；
B．當只閉合S1時，R1、R2串聯，當S1、S2都閉合時，仍舊是R1、R2串聯，當S1閉合時，無論是否閉合S2，電路中電功率都相同，不能實現要求，故B符合題意；
C．當S1閉合，S2接1時，電路中只有R1，電阻較小，由可知，電功率較大，為急火狀態；當S2接2時，R1、R2串聯，電路中電阻較大，由可知，電功率較小，為文火狀態，可以實現要求，故C不符合題意；
D．當S1閉合，S2兩端都接1時，R1、R2串聯，電路中電阻較大，由可知，電功率較小，為文火狀態，S2兩端都接2時，只有R1接入電路，電路中電阻較小，由可知，電功率較大，為急火狀態，可以實現要求，故D不符合題意。
故選B。
13、（2024年四川遂寧）圖中的電動獨輪車依靠電力驅動，低碳環保。當電源開關S閉合時指示燈亮起，獨輪車處于待機狀態，當人站在獨輪車上時開關自動閉合，電動機工作，獨輪車才開始運動。下列電路設計符合上述要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【詳解】當電源開關S閉合時指示燈亮起，獨輪車處于待機狀態，當人站在獨輪車上時開關自動閉合，電動機工作，獨輪車才開始運動，說明指示燈和電動機并聯，可以獨立工作，同時開關S處在干路，開關處在電動機所在支路，故C符合題意，ABD不符合題意。
故選C。
14、（2024年四川南充）不戴頭盔存在安全隱患，于是張明同學設計以下方案：騎行前，掃碼成功后開關S1閉合，指示燈L亮，但電機不工作；從車頭取出頭盔并戴上后，頭盔內遙控設備遙控S2閉合，電動機才通電工作；若只戴頭盔不掃碼則無法騎行。下列電路符合以上設計要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【詳解】根據題意可知，騎行前，掃碼成功后開關S1閉合，指示燈L亮，但電機不工作，從車頭取出頭盔并戴上后，頭盔內遙控設備遙控S2閉合，電動機才通電工作，這說明燈泡與電機工作時互不影響，是并聯的，若只戴頭盔不掃碼則無法騎行，則開關S1在干路中控制整個電路，開關S2與電機在一條支路中。
故選C。
15、（2024年四川瀘州）如圖所示為第38屆瀘州市青少年科技創新大賽上展示的一件手臂骨骼模型，小明打算對該作品進行改進，加裝電動機帶動輪子轉動，使骨骼模型動起來，并加裝指示燈。電路設計要求為：只閉合開關，僅指示燈亮；再閉合開關，指示燈亮，電動機轉動：斷開開關，指示燈熄滅，電動機停止轉動。滿足該設計要求的電路是( )
A.B.
C.D.
答案：B
16、（2024年四川廣安）黨的二十大報告指出“必須堅持科技是第一生產力”。某學校為了培養學生的科學素養，開展了STEM科創教育，在此期間，科創小組自制了“冰淇淋自動售貨機”。該作品可以通過掃碼（該開關閉合）或投幣（該開關閉合）完成自動出售服務；當光線較暗時，光控開關閉合，還可以提供照明。下列電路設計符合該要求的是（ ）
A. B.
C. D.
【答案】D
【解析】
【詳解】由題意可知，閉合開關掃碼或閉合開關投幣都能啟動電動機，故開關掃碼和投幣應并聯共同控制電動機；在光線較暗時，光控開關自動閉合，接通燈泡照明，則燈泡由光控開關控制，且與電動機并聯。綜上所述，圖D符合要求，故D符合題意，ABC不符合題意。
故選D。
17、（2024年成都） 如圖所示，紙盒外有兩只小燈泡和一個開關，閉合開關兩燈都亮，斷開開關兩燈都不亮。下列判斷正確的是（ ）
A. 盒內一定有兩節電池B. 盒內一定有電源供電
C. 兩只燈泡一定是串聯關系D. 兩只燈泡一定是并聯關系
【答案】B
【解析】
【詳解】AB．燈可以發光，則電路中一定由提供電能的電源，但電源的種類不能確定，故A錯誤，B正確；
CD．由一個電源、兩個小燈泡、一個開關和若干導線組成的電路可能是串聯電路，開關控制整個電路，開關斷開兩燈都不亮，也可能是并聯電路，當開關接在干路上，也可以控制兩盞燈同時亮同時滅，故CD錯誤。
故選B。
18、（2024山東臨沂） 高鐵站的自動檢票閘機口設有身份證和人臉識別雙重驗證，兩個信息相符合后閘機門（電動機）自動打開，乘客可檢票通過。若每個信息驗證成功相當于閉合一個開關，下列模擬電路，符合要求的是（ ）
A. B.
C. D.
【答案】A
【解析】
【詳解】每個信息驗證成功相當于閉合一個開關，兩個信息都相符合后電動機自動打開，所以兩個開關應該串聯，故A符合題意，BCD不符合題意。
故選A。
19、（2024福建） 小閩設計家庭保險箱指紋鎖的電路圖，指紋識別成功相當于開關閉合，錄入兩人的指紋，其中任意一人的指紋識別成功就能開鎖。圖中符合要求的電路圖是（ ）
A. B. C. D.
【答案】D
【解析】
【詳解】指紋識別成功相當于開關閉合，其中任意一人的指紋識別成功就能開鎖，說明每個開關都能控制指紋鎖，故兩個開關并聯后，與指紋鎖串聯。
故選D。
20、（2024湖南）科技小組模擬“智能開鎖”設計的電路圖，有兩種開鎖方式。即“人臉識別”與輸入“密碼”匹配成功，或“人臉識別”與使用“鑰匙”匹配成功才可開鎖?，F(xiàn)用表示人臉識別，、表示密碼、鑰匙。匹配成功后對應開關自動閉合，電動機才工作開鎖。滿足上述兩種方式都能開鎖的電路是（ ）
A. B. C. D.
【答案】B
【解析】
【詳解】由題意可知，“人臉識別”與輸入“密碼”匹配成功，或“人臉識別”與使用“鑰匙”匹配成功才可開鎖，即只要有一個條件滿足，電動機就工作，所以“人臉識別”開關與電動機應在干路上，“密碼”開關與“鑰匙”開關并聯，故B符合題意，ACD不符合題意。
故選B。
21、（2024江蘇蘇州）探究串聯電路中電流的特點
（1）猜想：由于用電器耗電，電流流過用電器會減??；
（2）按圖甲接好電路，閉合開關后發現燈不亮，為了找出原因，將電壓表接在A、B兩點間，閉合開關發現電壓表有示數，說明有可能存在_________故障；
（3）排除故障后，用電流表測出A點電流，如圖乙所示，則_________A，再測出B點電流，得到A、B兩點電流相等。更換不同規格的燈泡，重復上述實驗，都得到相同結論．由此判斷猜想是_________的；
（4）為進一步得出兩個燈串聯時電流的規律，小明按圖丙連接電路，測量A、B、C三點的電流，得出；小華認為不需要再測量，在（3）結論的基礎上，通過推理也可以得出相同結論，請寫出小華的推理過程：_________。
【答案】 ①. L1?斷路 ②. 0.3 ③. 錯誤 ④. 因?yàn)椋?，所?br>【解析】
【詳解】（2）[1]電壓表有示數說明電壓表與電源是連通的，燈不亮說明電路斷路，即電壓表并聯的部分?jǐn)嗦?，即L1?斷路。
（3）[2]電流表量程為0～0.6A，分度值為0.02A，示數為0.3A，即IA?=0.3A。
[3]串聯電路中電流處處相等，故猜想：由于用電器耗電，電流流過用電器會減小是錯誤的。
（4）[4]串聯電路中電流處處相等，由（3）結論可知，IA?=IB?，又因?yàn)榇?lián)電路中電流處處相等，所以IB?=IC?，所以
IA?=IB?=IC?
22、（2024江西） 如圖所示，三個電阻的阻值均相同，開關斷開、開關擲到1，電流表與電流表的示數之比為___________；當開關閉合、開關擲到2時，電流表與電流表的示數之比為___________。
【答案】 ①. 1∶1 ②. 3∶2
【解析】
【詳解】[1]由圖可知，當開關斷開、開關擲到1，R2和R3串聯，A1和A2測量串聯電路電流，在串聯電路中，電流處處相等，故與電流表的示數之比為1∶1。
[2]當開關閉合、開關擲到2時，R1和R2串聯，再與R3并聯，A2測量通過R3的阻值，A1測量干路電流。三個電阻的阻值均相同，則R1和R2所在的支路電阻與R3所在的支路電阻之比為2∶1，當電壓一定時，電流與電阻成反比，故R1和R2所在的支路電流與R3所在的支路電流之比為1∶2，根據并聯電路電流規律可知，干路電流等于各支路電流之和，則干路電流與R3在的支路電流之比為3∶2，故電流表與電流表的示數之比為3∶2。
23、（2024年成都）在“探究并聯電路中的電流特點”實驗中，圖甲是某小組同學設計的電路圖。
（1）圖乙是該小組連接的電路，閉合開關S，電流表測通過__________的電流；
（2）該小組同學換用不同規格的小燈泡進行實驗，用電流表多次測A、B、C三點電流，記錄實驗數據如下表。
分析表中數據，以下說法不合理的是__________；
A.四次實驗中電流表選用量程為0~0.6A
B.表中的數據均在誤差范圍內
C.此實驗還可測量更多組數據
D.通過多次實驗，可避免偶然性
（3）小成同學測量通過燈泡L1電流時，L1正常發光，L2忽亮忽滅，他接下來的操作應該是__________。（寫出一條即可）
【答案】 ①. L2 ②. B ③. 將燈泡L2擰一擰
【解析】
【詳解】（1）[1]由圖乙可知，兩燈泡并聯，電流表在L2所在支路，因此測量的是通過L2電流。
（2）[2]A．由表中數據可知，分度值為0.02A，因此電流表選用的是0~0.6A量程，故A不符合題意；
B．由第4次實驗數據可知，IC處的電流不在誤差范圍內，故B符合題意；
CD．本實驗中多次測量可以避免偶然性，尋找普遍性規律，因此實驗還可測量更多組數據，故CD不符合題意。
故選B。
（3）[3]由題意可知，L2忽亮忽滅，說明L2接觸不良，因此可以將燈泡L2擰一擰。
24、（2024年四川廣安） LED燈已廣泛應用于展示臺裝飾、居家照明、城市夜景美化等，制作LED燈的材料是______（選填“半導體”或“超導體”）。如圖為某學校電子屏中滾動播放的標語，其顯示屏中的“增”字有一部分未顯示曾強文明意識出來，其它部分正常發光，由此可知，未發光部分與其它部分建設和諧校園之間是______聯的。
【答案】 ①. 半導體 ②. 并
【解析】
【詳解】[1]導電能力介于導體和絕緣體之間的材料叫半導體，半導體是制作二極管、三極管的材料，常用在電子元件上，LED燈中的發光二極管由半導體材料制成。
[2]其顯示屏中的“增”字有一部分未顯示曾強文明意識出來，其它部分正常發光，因此可知，未發光部分與其它部分是獨立工作，互不影響的，故未發光部分與其它部分建設和諧校園之間是并聯的。
25、（2024年山東濱州）如圖所示，電源電壓為3V，閉合開關后，電流表的示數為0.6A，電流表的示數為0.2A，則通過燈泡的電流為______A，燈泡的阻值為______Ω。
【答案】 ①. 0.4 ②. 15
【解析】
【詳解】[1][2]分析電路可知，、并聯，電流表測干路電流，電流表測電流。根據并聯電流規律可知通過燈泡的電流為
并聯電路中各支路電壓均等于電源電壓，則燈泡的阻值為
26、（2024黑龍江綏化市） 如圖甲是“探究并聯電路的電流規律”實驗裝置。
（1）連接電路時應__________開關；
（2）如圖甲，電流表測量的是燈泡__________的電流，實驗中和應該選擇規格__________（選填“相同”或“不同”）的燈泡；
（3）完成實驗后，利用已有器材又找來電壓表“探究串聯電路的電壓規律”，設計了圖乙所示電路。閉合開關，發現燈均不亮，電壓表示數接近電源電壓，故障原因可能是__________；（寫出一種即可）
（4）排除故障后，選擇合適的器材多次實驗并記錄數據，如圖丙所示，由此可得出率聯電路的電壓規律：__________。（用U、、寫表達式即可）
【答案】 ①. 斷開 ②. ③. 不同 ④. 燈泡斷路（燈絲斷了或燈泡接線柱接觸不良） ⑤.
【解析】
【詳解】（1）[1]連接電路時，為了保護電路，開關應斷開。
（2）[2]圖甲中，兩燈并聯在電路中，電流表與燈L1串聯在同一支路，測量燈L1電流。
[3]為了避免實驗的偶然性，實驗中應選擇規格不同的燈泡進行實驗。
（3）[4]圖乙中，兩燈串聯連接，電壓表測燈L1兩端的電壓，閉合開關，兩燈都不亮，可能是電路出現了斷路，電壓表示數接近電源電壓，電壓表測量電源電壓，則其并聯部分?jǐn)嗦妨?，所以故障原因是燈L1斷路了。
（4）[5]由表格數據知，每組對應的數據都有：L1兩端的電壓與L2兩端的電壓之和等于L1、L2兩端總電壓，所以有
U=U1+U2
27、（2024年吉林） 家用洗衣機和電熱水器可以獨立工作，它們是_____________聯的。洗衣服時，濕手不能觸摸開關，因?yàn)樽詠硭莀____________，會存在安全隱患。
【答案】 ①. 并 ②. 導體
【解析】
【詳解】[1]家用洗衣機和電熱水器可以獨立工作，互不影響，因此它們是并聯的。
[2]自來水是導體，濕手不能觸摸開關，否則容易發生觸電事故。
28、（2024年四川內江）我國家用電冰箱，正常工作時的電壓為_____V；電冰箱內的壓縮機和燈都能夠獨立工作，互不影響，則壓縮機和燈之間的連接方式是_____（選填“串聯”或“并聯”）。
【答案】 ①. 220 ②. 并聯
【解析】
【詳解】[1]我國家庭電路的電壓為220V，故我國家用電冰箱正常工作時的電壓為220V。
[2]電冰箱內的壓縮機和燈都能夠獨立工作，互不影響，則壓縮機和燈是并聯關系。
29、（2024年吉林長春）在“探究并聯電路中干路電流與各支路電流的關系”的實驗中：
（1）請根據圖甲中的電路圖，用筆畫線代替導線將圖乙中的電路連接完整，使電流表測量流過小燈泡的電流。________連接電路時應________開關；
（2）用電流表分別測量A、B、C三點的電流，更換燈泡多次測量，將實驗數據記錄在表格中，其中第4次實驗中B點的電流如圖丙所示，則________；分析數據可知：并聯電路中電流的特點是________；
（3）在第2次實驗中測得A、B兩點的電流相等，原因可能是________。
【答案】 ①. 見解析 ②. 斷開 ③. 0.28 ④. ⑤. 選用規格相同的燈泡
【解析】
【詳解】（1）[1]由圖甲得，兩燈泡并聯，開關在干路上，電流表測量流過小燈泡的電流，則電流表與L1串聯，如圖所示：
[2]為了保護電路，連接電路時應斷開開關。
（2）[3]由圖丙得，電流表的分度值為0.02A，示數為0.28A。
[4]分析數據可知：并聯電路中電流的特點是干路電流等于各支路電流之和，即
（3）[5]并聯電路中各支路的電壓相等，在第2次實驗中測得A、B兩點的電流相等，由歐姆定律得，兩燈泡的電阻相等，原因可能是選用的燈泡規格相同。
實驗次數
IA/A
IB/A
IC/A
1
0.30
0.22
0.50
2
0.22
0.28
0.50
3
0.24
0.22
0.46
4
0.28
0.30
0.28
實驗次數
兩端
電壓
兩端
電壓
、兩端
總電壓U/V
1
1.3
1.5
2.8
2
1.2
1.2
2.8
3
1.1
1.1
2.8
次數
1
0.18
0.24
0.42
2
0.22
0.22
0.44
3
0.20
0.26
0.46
4
0.14
