17、測電阻實驗 試卷（學生版+教師版）備考2025年中考2024物理真題分類匯編

這是一份17、測電阻實驗 試卷（學生版+教師版）備考2025年中考2024物理真題分類匯編，文件包含2024年中考物理分類匯編---測電阻實驗答案含解析doc、2024年中考物理分類匯編---測電阻實驗doc等2份試卷配套教學資源，其中試卷共41頁， 歡迎下載使用。

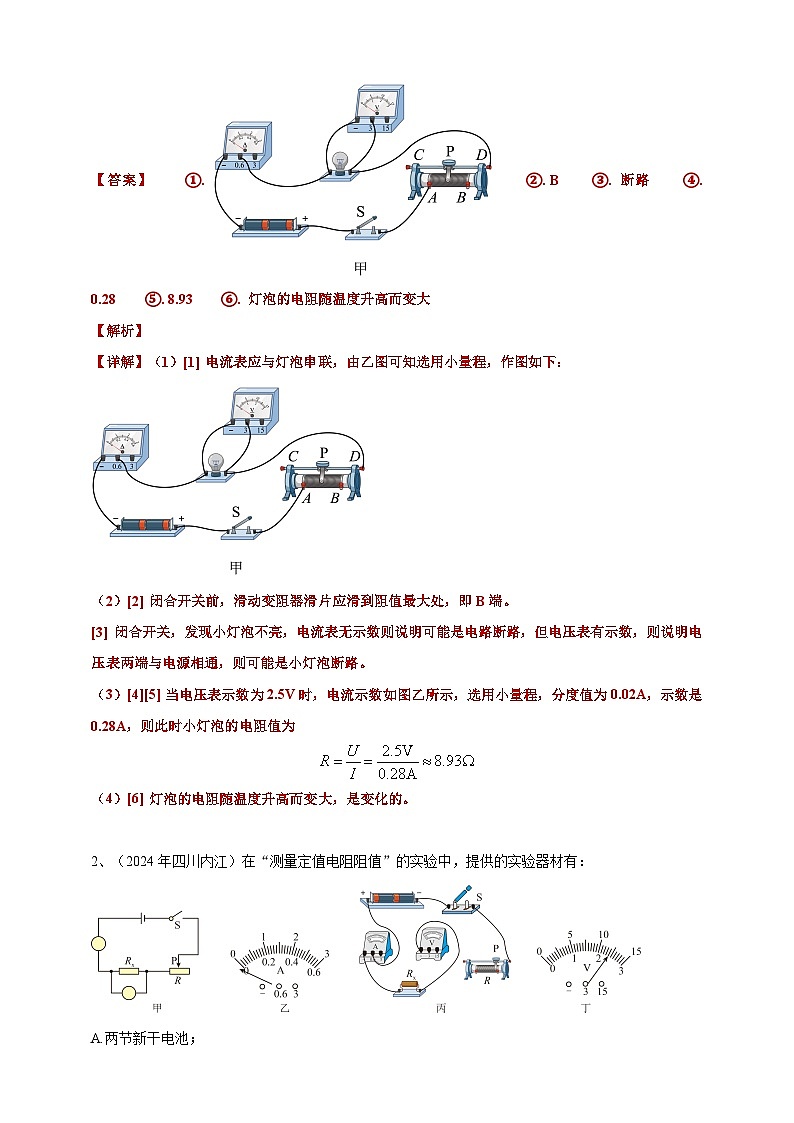

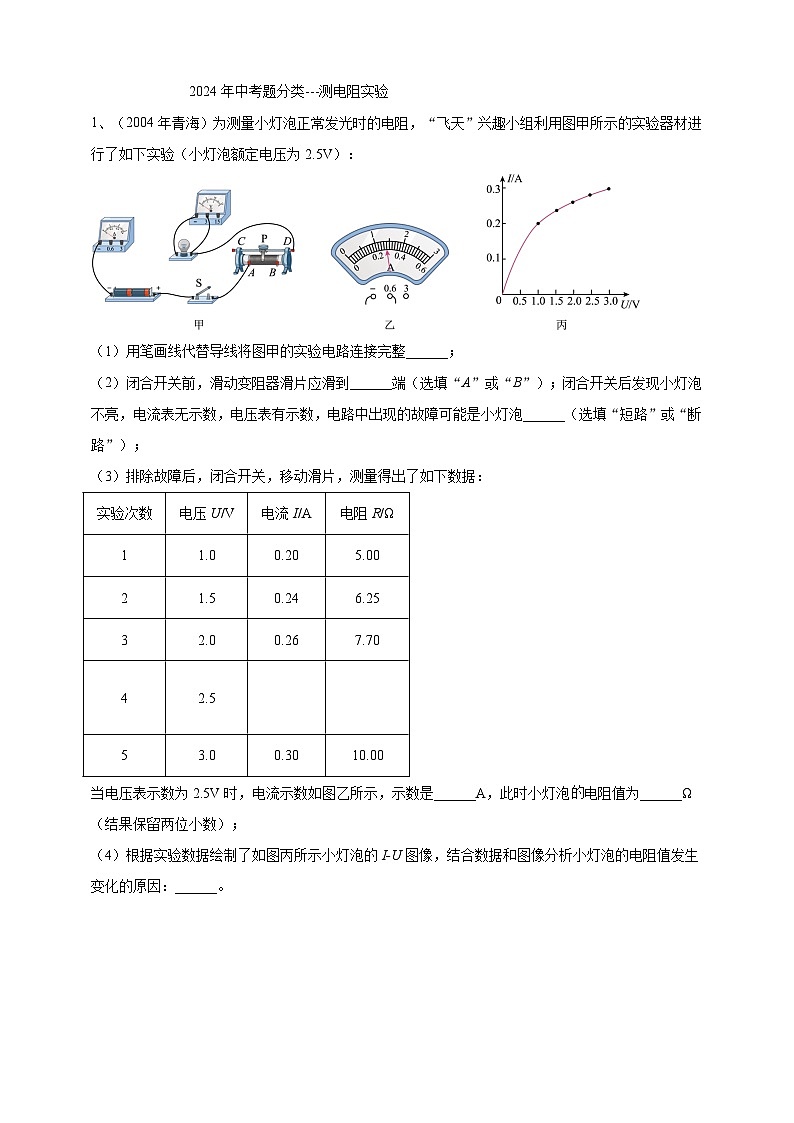

（1）用筆畫線代替導線將圖甲的實驗電路連接完整______；
（2）閉合開關前，滑動變阻器滑片應滑到______端（選填“A”或“B”）；閉合開關后發現小燈泡不亮，電流表無示數，電壓表有示數，電路中出現的故障可能是小燈泡______（選填“短路”或“斷路”）；
（3）排除故障后，閉合開關，移動滑片，測量得出了如下數據：
當電壓表示數為2.5V時，電流示數如圖乙所示，示數是______A，此時小燈泡電阻值為______Ω（結果保留兩位小數）；
（4）根據實驗數據繪制了如圖丙所示小燈泡的I-U圖像，結合數據和圖像分析小燈泡的電阻值發生變化的原因：______。

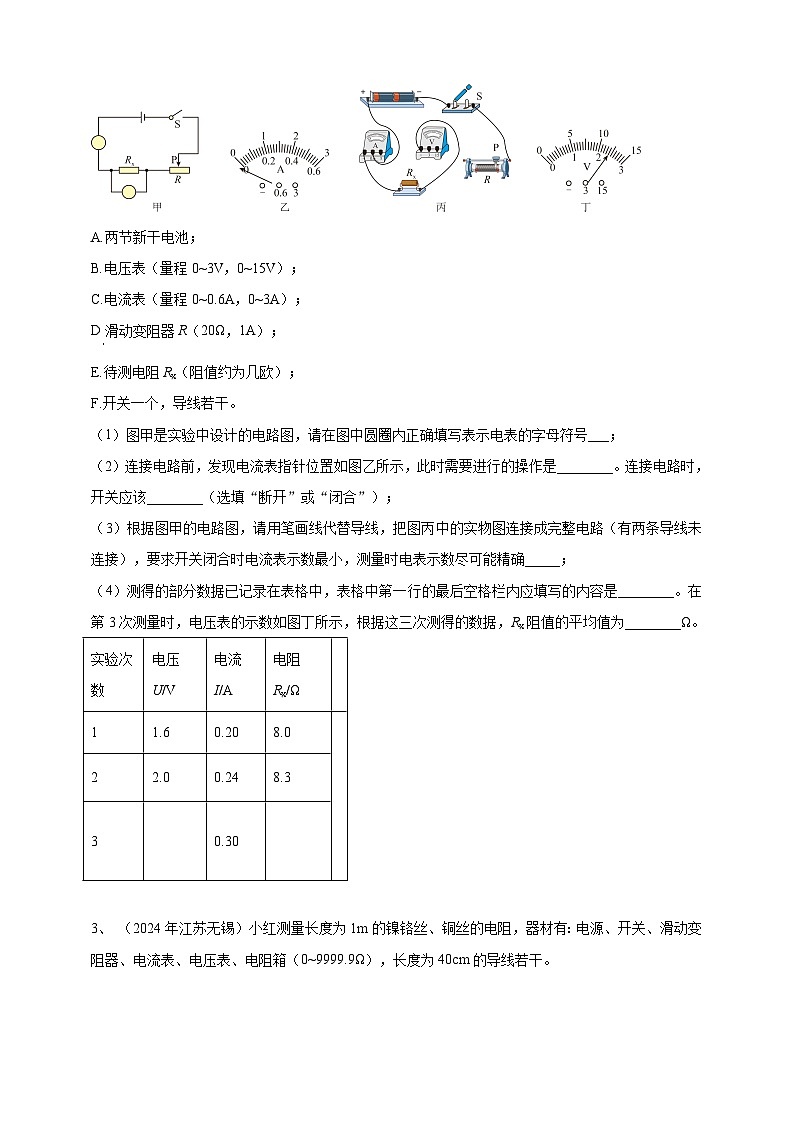

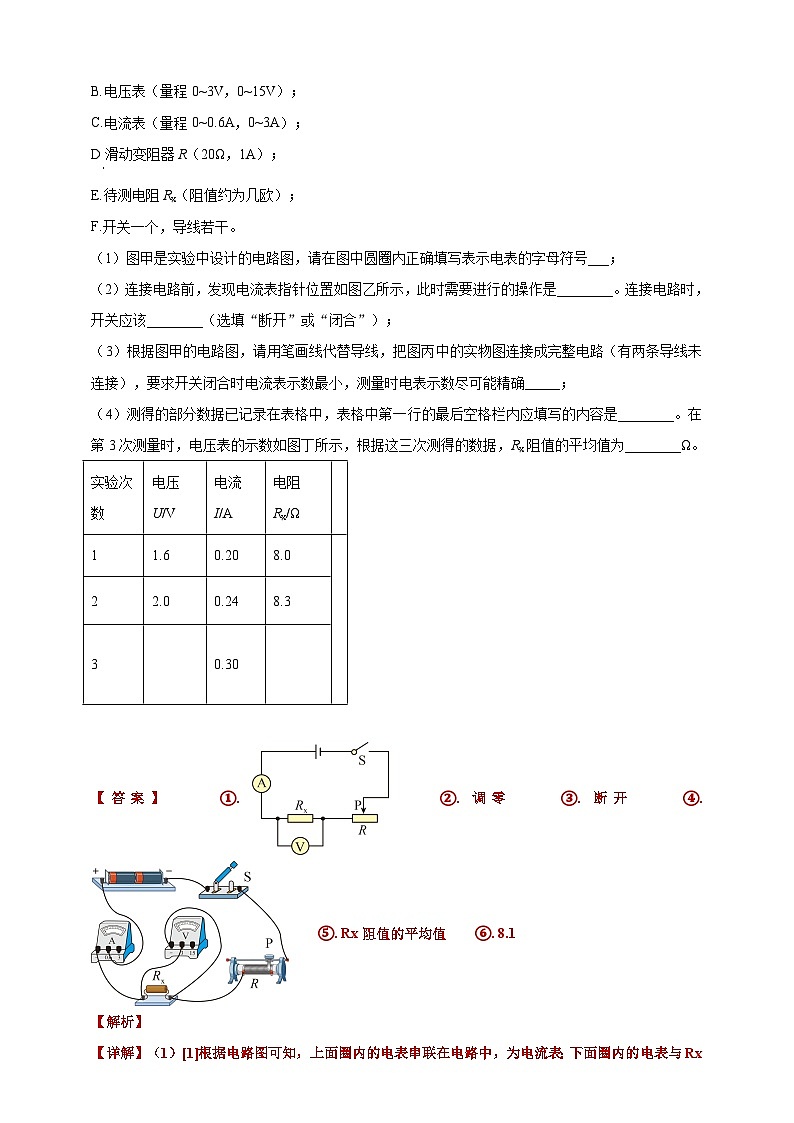

2、（2024年四川內江）在“測量定值電阻阻值”的實驗中，提供的實驗器材有：
A.兩節新干電池；
B.電壓表（量程0~3V，0~15V）；
C.電流表（量程0~0.6A，0~3A）；
D滑動變阻器R（20Ω，1A）；
E.待測電阻Rx（阻值約為幾歐）；
F.開關一個，導線若干。
（1）圖甲是實驗中設計的電路圖，請?jiān)趫D中圓圈內正確填寫表示電表的字母符號___；
（2）連接電路前，發現電流表指針位置如圖乙所示，此時需要進行的操作是________。連接電路時，開關應該________（選填“斷開”或“閉合”）；
（3）根據圖甲的電路圖，請用筆畫線代替導線，把圖丙中的實物圖連接成完整電路（有兩條導線未連接），要求開關閉合時電流表示數最小，測量時電表示數盡可能精確_____；
（4）測得的部分?jǐn)?shù)據已記錄在表格中，表格中第一行的最后空格欄內應填寫的內容是________。在第3次測量時，電壓表的示數如圖丁所示，根據這三次測得的數據，Rx阻值的平均值為________Ω。

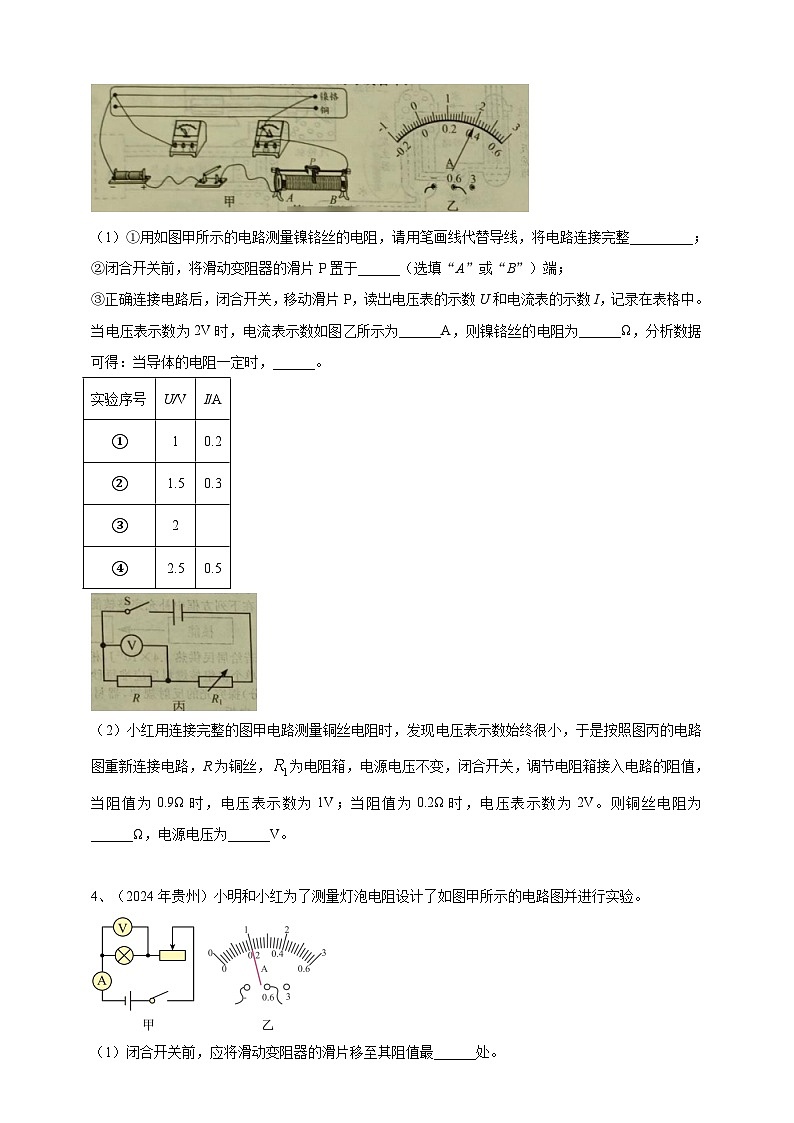

3、 （2024年江蘇無錫）小紅測量長度為1m的鎳鉻絲、銅絲的電阻，器材有：電源、開關、滑動變阻器、電流表、電壓表、電阻箱（0~9999.9Ω），長度為40cm的導線若干。
（1）①用如圖甲所示的電路測量鎳鉻絲的電阻，請用筆畫線代替導線，將電路連接完整_________；
②閉合開關前，將滑動變阻器的滑片P置于______（選填“A”或“B”）端；
③正確連接電路后，閉合開關，移動滑片P，讀出電壓表的示數U和電流表的示數I，記錄在表格中。當電壓表示數為2V時，電流表示數如圖乙所示為______A，則鎳鉻絲的電阻為______Ω，分析數據可得：當導體的電阻一定時，______。
（2）小紅用連接完整的圖甲電路測量銅絲電阻時，發現電壓表示數始終很小，于是按照?qǐng)D丙的電路圖重新連接電路，R為銅絲，為電阻箱，電源電壓不變，閉合開關，調節電阻箱接入電路的阻值，當阻值為0.9Ω時，電壓表示數為1V；當阻值為0.2Ω時，電壓表示數為2V。則銅絲電阻為______Ω，電源電壓為______V。
4、（2024年貴州）小明和小紅為了測量燈泡電阻設計了如圖甲所示的電路圖并進行實驗。
（1）閉合開關前，應將滑動變阻器的滑片移至其阻值最______處。
（2）閉合開關，觀察不到燈泡發光，但電流表指針正常偏轉，小明認為燈絲斷了。小紅說：“燈泡和電流表是______聯的，若燈絲斷了，電流表指針不會偏轉?！?br>（3）移動滑片至燈泡發光，當電壓表示數為1V時，電流表示數如圖乙所示，此時燈泡電阻為______。
（4）他們發現：多次正確實驗得出的燈泡電阻差距較大。為找到燈泡電阻變化的原因，你認為實驗中還需關注燈泡______的變化。
5、（2024年甘肅臨夏州）科技興趣小組測量額定電壓為2.5V的燈泡L正常發光時的電阻，實驗裝置如圖甲所示。
（1）請用筆畫線代替導線，將圖甲所示的實物圖連接完整；（ ）
（2）正確連接電路后，滑動變阻器的滑片從一端移到另一端的過程中（實驗過程中曾改變電壓表的量程），測得了如表所示的實驗數據，根據第________次數據可知，電路出現故障，故障原因是__________，由此也可知電源電壓是________V；
（3）實驗中滑動變阻器的作用：________、________。小燈泡正常發光時，電流表的示數如圖乙所示，則燈泡L正常發光時的電阻約為________（結果保留一位小數）；
（4）興趣小組的其中一位同學對燈泡的電阻提出了不同看法，他認為應將所測電阻取平均值以減小實驗誤差，你同意該同學的看法嗎？________；說說自己的理由：______；
（5）實驗裝置中有“ ”“ ”兩種規格的滑動變阻器，此實驗中選用的滑動變阻器規格應為______。
6、（2024年黑龍江齊齊哈爾）在“伏安法測電阻”實驗中，老師準備了阻值未知的定值電阻R、電壓表、電流表、兩節新干電池、開關、導線若干、滑動變阻器（銘牌上標有“20Ω 1A”）等器材。所有器材均完好。
（1）小夏按照實驗操作要求，在檢查實驗器材時，發現電流表指針的位置如圖1所示，出現這一現象的原因是：______。
（2）解決問題后，小夏設計并連接了如圖2所示的部分電路，請用筆畫線代替導線將圖2的電路連接完整（要求：導線不可交叉）。____
（3）閉合開關前，應將滑動變阻器的滑片調至最______（選填“左”或“右”）端。此時，滑動變阻器的作用是：______。
（4）檢查電路連接無誤，閉合開關。在實驗的過程中，電壓表示數突然接近最大值，電流表示數幾乎為0。若電路中只有一處故障，則發生的故障可能是定值電阻R______。
（5）排除故障后，小夏繼續進行實驗，當電壓表示數為1.2V時，讀出如圖3所示的電流表示數，并計算定值電阻的阻值______。小夏認為實驗已經完成，小民則認為僅這樣就得出定值電阻的阻值不夠可靠，原因是：______。
7、（2024年湖北）某小組想測量標有“2.5V 0.3A”的小燈泡在不同工作狀態下的電阻，設計了如圖甲所示實驗電路，電源電壓不變。
（1）請用筆畫線表示導線將圖甲中實物電路連接完整。____
（2）移動滑動變阻器的滑片至最_________端后閉合開關，使電路中的電流在開始測量時最小。向另一端移動滑片，觀察到小燈泡在電壓達到0.42V時開始發光，此時電流表示數如圖乙，讀數為_________A。
（3）根據實驗數據繪制圖像如圖丙，小燈泡未發光時電阻可能為_________。
A．0Ω B.3.1Ω C.3.5Ω D.8.3Ω
（4）隨著電流增大，滑動變阻器兩端的電壓_________，小燈泡的電阻_________，整個電路中的電阻_________。（填“增大”“減小”或“不變”）
8、（2024年四川眉山）小龍同學用伏安法測量一個定值電阻的阻值，進行了如下實驗。
（1）用筆畫線代替導線，將圖甲中電路連接完整。要求滑片P向右移動時，電路中的電流變大。______
（2）連接電路過程中，開關處于______狀態。
（3）閉合開關后，發現電壓表的示數約為電源電壓，移動滑片P電壓表示數無明顯變化，電流表示數為零。造成該故障的原因是______。
（4）排除故障后閉合開關，移動滑片P，電壓表示數為2.4V時，電流表示數如圖乙所示、待測電阻的阻值為______。
（5）實驗中，改變滑片P的位置，并記錄相應數據、多次測量求的平均值是為了______。
（6）在缺少電流表時，小龍選用阻值為的定值電阻設計了如圖丙所示電路，并完成實驗。過程如下：
①閉合S和，電壓表的示數為；
②再閉合，電壓表的示數為；
③______（用字母、和表示）。
9、（2024年四川宜賓）某探究小組要測量一個標有“2.5V”字樣的小燈泡在正常發光時的電阻，連接了如圖所示的部分電路，已知電源電壓恒定，滑動變阻器規格為“50Ω 2A”。
（1）該實驗的原理是_________；
（2）請用筆畫線代替導線，將圖中的電路補充完整；________
（3）若連接電路后，閉合開關S，發現無論怎樣調節滑動變阻器，電流表和電壓表的示數都不變且較小，出現這種現象的原因是_________；
（4）若將滑動變阻器的下接線柱A端接入電路，正確連接電路后，閉合開關S，滑片P向_________（選填“左”或“右”）滑動時，小燈泡L變亮；
（5）在移動滑片P的過程中，應該觀察_________表的示數，使小燈泡L正常發光；
（6）當小燈泡正常發光時，電流表示數為0.25A，則小燈泡正常發光時的電阻是_________Ω；
（7）完成實驗后，小組又設計了如下圖所示的電路圖，測量該小燈泡L正常發光時的電阻，為定值電阻，為單刀雙擲開關，實驗步驟如下：
①閉合開關，將開關撥到觸點2，移動滑片P，使電壓表的示數_________V；
②保持滑片P的位置不變，再將開關撥到觸點1，讀出電壓表的示數并記為；
③該小燈泡正常發光時的電阻_________（用、、表示）。
10、（2024年四川遂寧）老師帶領芳芳所在的班到實驗室進行分組實驗，利用兩節干電池、電流表、電壓表、滑動變阻器（最大阻值為）等器材測量未知電阻的阻值，實驗所用的電路如甲圖。
（1）根據甲圖，用筆畫線代替導線，在乙圖中完成實物電路的連接（要求滑片P向右移動時，滑動變阻器阻值變小）；________
（2）芳移動滑片P到最大阻值處，閉合開關后發現電壓表無示數，電流表有示數，電路故障可能是出現了_________（選填“開路”或“短路”）；
（3）排除故障后，閉合開關，調節滑片P，直到電壓表、電流表示數如丙圖所示，則的阻值為_________Ω；
（4）改變待測電阻兩端電壓進行多次測量，目的是_________（選填序號）；
A．避免偶然性，尋找普遍規律 B．求平均值減少誤差
（5）另一實驗小組的電流表損壞不能使用，小組成員找老師更換電流表。老師向他們指出：不用電流表，利用現有器材也能進行測量。測量電路如丁圖，操作步驟如下：
①閉合開關，滑片P移至A端，電壓表示數；
②再將滑片P移至B端，電壓表示數為；
③則_________（用、、表示）。
11、（2024年四川南充）小紅想測量標有“1.5V”字樣小燈泡正常發光時的電阻，從實驗室找來了電源、電壓表、電流表、滑動變阻器、開關和導線若干，進行了如下實驗；
（1）用筆畫線代替導線，將圖甲電路連接完整；______
（2）檢查無誤后，閉合開關，發現電流表無示數，小燈泡不亮，電壓表示數接近電源電壓；造成這一故障的原因可能是小燈泡______（選填“斷路”或“短路”）；
（3）排除電路故障后，閉合開關，移動滑片，當小燈泡正常發光時，電流表示數如圖乙所示，則小燈泡正常發光時的電阻為______；接下來她又測量了幾組對應的電壓值和電流值，并繪制了小燈泡的圖象，如圖丙所示；
（4）小紅認為不能利用圖甲的裝置探究電流與電壓的關系，理由是______；
（5）小紅還想測出另一個額定電壓為的小燈泡正常發光時的電阻，在保證電路安全的前提下，設計了如圖丁所示的電路（電源電壓恒定大于且未知，滑動變阻器R最大阻值未知，定值電阻阻值為R0）；請將實驗步驟補充完整：
①閉合、，斷開，移動滑片，使電流表示數為______時，小燈泡正常發光；
②閉合、，斷開，保持滑片位置不變，讀出電流表的示數為；
③小燈泡正常發光時的電阻RL=______。（用、、R0表示）
12、（2024年四川達州）小明在老師的指導下對“電流與電阻的關系”進行探究，現提供如下器材：電壓恒定為4.5V的電源；阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω的五個定值電阻；標有“15Ω 2A”的滑動變阻器和“30Ω 1A”的滑動變阻器；電壓表（0~3V）、電流表（0~0.6A）、開關各1只，導線若干。
（1）小明同學設計了如圖甲所示的實驗電路圖，請根據電路圖幫助他將圖乙中的實物圖連接完整。____
（2）若電路連接正確，小明在閉合開關前，發現電流表指針如圖丙所示，那么他接下來的操作應該是________。
（3）排除電路故障后，將滑動變阻器的滑片P移動到最右端，閉合開關，調節滑片P，使電壓表的示數為2.5V時，電流表的指針如圖丁所示，此時電路中電流為________A，他此時接入電路的定值電阻R的阻值為________Ω。
（4）完成步驟（3）后，若保持滑片P位置不變，斷開開關，將定值電阻替換成10Ω，閉合開關，向________（選填“左”或“右”）移動滑片P直到電壓表示數再次變?yōu)?.5V為止，并讀出此時電流表的示數。
（5）多次改變接入電路的定值電阻R，并重復步驟（4）。最終得出電流與電阻的關系。
（6）為確保后續所有定值電阻接入電路后都能完成該探究?jī)?nèi)容，應選擇滑動變阻器________（選填“”或“”）接入電路。
（7）在完成上述探究?jī)?nèi)容后，小明將電路中定值電阻替換成未知電阻，并利用伏安法成功測量出了的阻值。在他興奮地向老師匯報成果后，老師告訴他還有其他的方法也能夠測出未知電阻的阻值，下列電路不能成功測出未知電阻阻值的是________（阻值已知，電源電壓不變）
13、（2024年山西）實驗室里有一個標識不清的定值電阻，小亮設計實驗進行測量（電源為兩節干電池）。
（1）根據公式___________可知，通過對電流和電壓的測量來間接測出導體的電阻。請用筆畫線代替導線將圖甲的電路連接完整（導線不得交叉）；___________
（2）連接電路時，開關應___________，滑動變阻器的滑片P應放在___________（選填“A”或“B”）端。閉合開關，電壓表示數接近電源電壓，電流表無示數。經檢查電流表及各接線處均完好，則電路的故障可能是___________；
（3）排除故障后閉合開關，移動滑片使電壓表示數為2.4V，電流表示數如圖乙所示為___________A，則電阻為___________Ω。小亮把該數據作為本實驗的最終結果，請你做出評價或建議：___________。
14、（2024山東臨沂）在“測量小燈泡正常發光時的電阻”實驗中，器材如下：電源（電壓恒為6V）、小燈泡（額定電壓3.8V，正常發光時的電阻約10Ω）、電流表（0~0.6A，0~3A）、電壓表（0~3V，0~15V）、滑動變阻器（50Ω 0.2A）滑動變阻器（20Ω 1A），開關和導線若干。
（1）請?jiān)诖痤}卡的相應位置畫出該實驗的電路圖。（各元件不必標注字母）____
（2）為了完成實驗，電流表應選擇______量程，電壓表應選擇______量程，滑動變阻器應選擇______（選填“”或“”）。
（3）閉合開關，移動滑動變阻器的滑片P，使電壓表示數為3.8V，此時電流表的示數如圖所示，則小燈泡正常發光時的電阻為______Ω。
（4）完成上述實驗之后，老師提出：如果沒有電壓表，用一個電流表和一個定值電阻，仍可完成本實驗。興趣小組經過討論設計了如圖所示的電路，并進行了如下操作：
①閉合開關S、，移動滑動變阻器滑片P，使電流表示數為，此時小燈泡正常發光；
②保持滑動變阻器滑片P的位置不變，斷開，閉合，電流表示數為，則小燈泡正常發光時的電阻______（用，、表示）。
15、（2024江蘇蘇州）用如圖所示電路測電阻的阻值。
實驗步驟如下：
（1）將電壓表接在B、C兩點間，閉合開關，將滑動變阻器滑片移到b端、電阻箱R調為某一阻值，使電壓表和電流表示數為合適的值；
（2）斷開開關，將電壓表右端由C點改接到D點；
（3）閉合開關，反復調節_________使兩表的示數與步驟（1）中相同，此時電阻箱的阻值為；
（4）待測電阻的阻值_________；
（5）若操作無誤，反復調節始終無法實現兩表的示數與步驟（1）中相同，原因可能有：_________、_________。
16、（2024江蘇鹽城）實驗小組選擇電源（電壓恒為4.5V）、開關、電流表、電阻箱（）、滑動變阻器等器材，測量鉛筆芯的電阻。
（1）圖甲是他們?cè)O(shè)計的實驗電路圖，請對照電路圖用筆畫線代替導線將實物電路連接完整；______
（2）在ab處接入待測鉛筆芯，閉合開關，將變阻器的滑片調到適當位置，電流表示數如丙圖所示，其值為______A；
（3）斷開開關，取下鉛筆芯，將電阻箱接入ab間，此時應保持______不變。閉合開關，調節電阻箱的阻值，想使電流表的示數仍為，但卻發現無論怎樣調節電阻箱的阻值，都不能使電流表的示數達到所需值；
（4）由于電阻箱的阻值是不連續的，但可以繪制電流和電阻箱阻值的數據圖像，用圖像法去解決這個問題。小組同學繼續實驗，又測出多組數據如表所示。請?jiān)诙D中畫出電流的倒數隨電阻箱阻值變化關系圖像。______根據圖像______（能/不能）得到鉛筆芯精確的電阻值，判斷的理由是______。
實驗次數
電壓U/V
電流I/A
電阻R/Ω
1
1.0
0.20
5.00
2
1.5
0.24
6.25
3
2.0
0.26
7.70
4
2.5
5
3.0
0.30
10.00
實驗次數
電壓U/V
電流I/A
電阻Rx/Ω
1
1.6
0.20
8.0
2
2.0
0.24
8.3
3
0.30
實驗序號
U/V
I/A
①
1
0.2
②
1.5
0.3
③
2
④
2.5
0.5
實驗次數
電壓表示數/V
電流表示數/A
燈泡亮度
1
1
0.2
較暗
2
2.5
正常發光
3
2.8
0.32
強烈發光
4
6
0
不發光
次數
1
8
4.0
2
10
4.4
3
20
6.7
4
30
8.9
