15、電壓與電阻（含解析）備考2025年中考2024物理真題分類匯編

這是一份15、電壓與電阻（含解析）備考2025年中考2024物理真題分類匯編，文件包含2024年中考物理分類匯編---電壓與電阻答案含解析doc、2024年中考物理分類匯編---電壓與電阻doc等2份試卷配套教學資源，其中試卷共9頁， 歡迎下載使用。

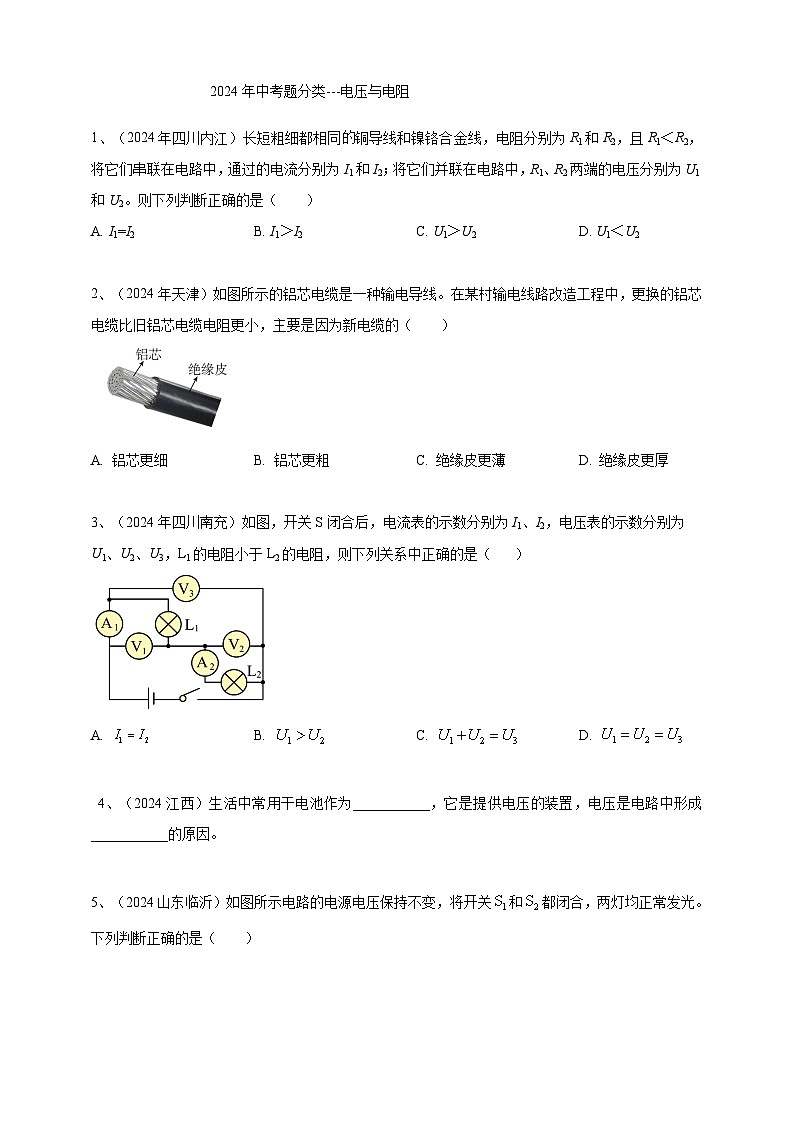

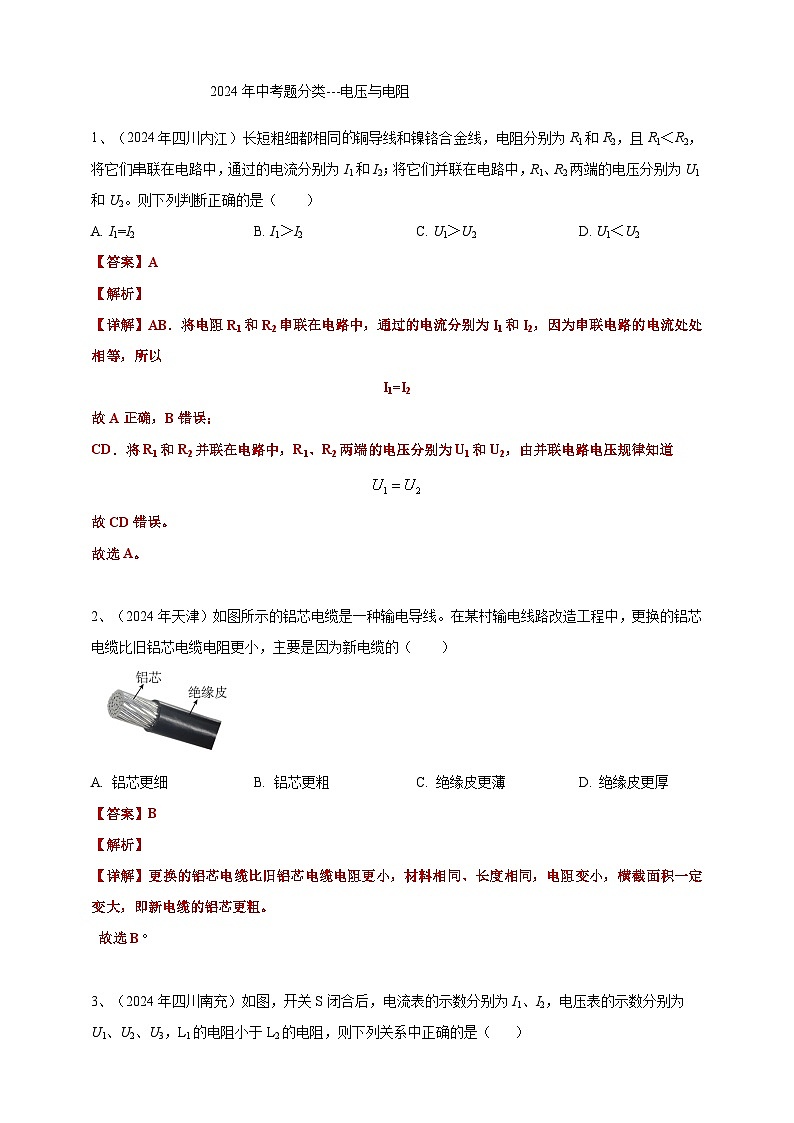

A. I1=I2B. I1＞I2C. U1＞U2D. U1＜U2
2、（2024年天津）如圖所示的鋁芯電纜是一種輸電導線。在某村輸電線路改造工程中，更換的鋁芯電纜比舊鋁芯電纜電阻更小，主要是因?yàn)樾码娎|的（ ）
A. 鋁芯更細B. 鋁芯更粗C. 絕緣皮更薄D. 絕緣皮更厚

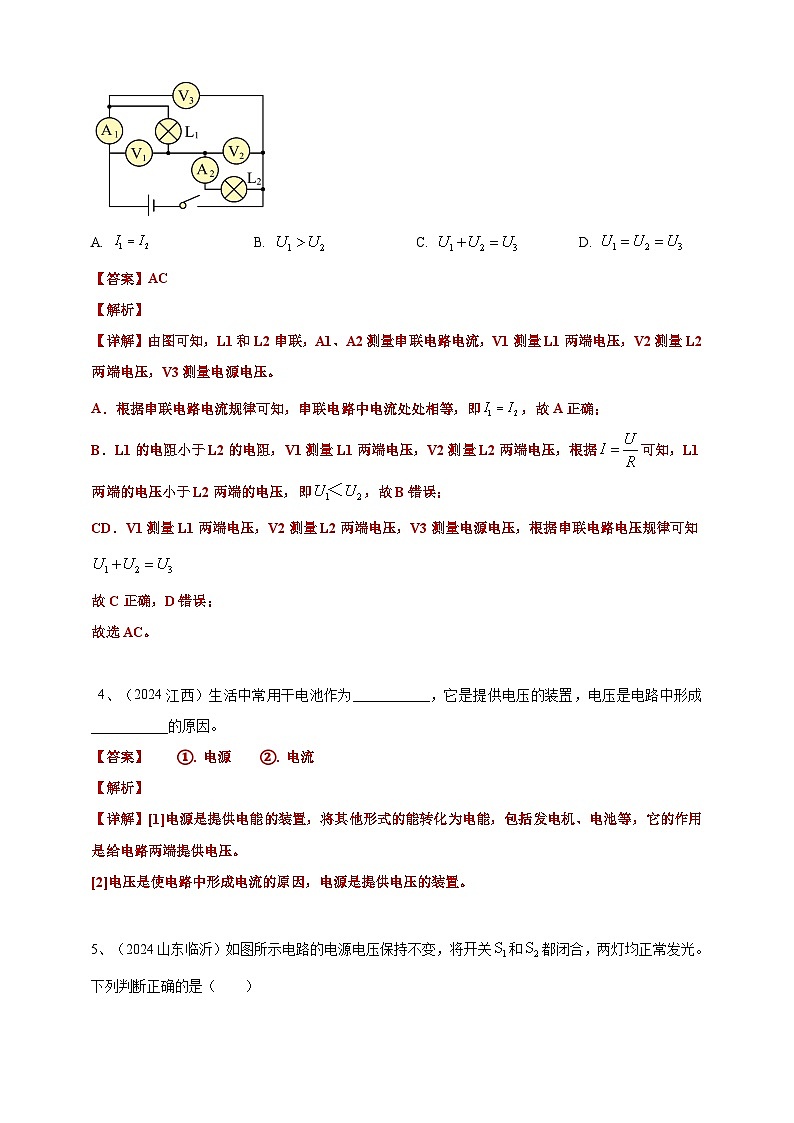

3、（2024年四川南充）如圖，開關S閉合后，電流表的示數分別為I1、I2，電壓表的示數分別為U1、U2、U3，L1的電阻小于L2的電阻，則下列關系中正確的是（ ）
A. B. C. D.
4、（2024江西）生活中常用干電池作為___________，它是提供電壓的裝置，電壓是電路中形成___________的原因。

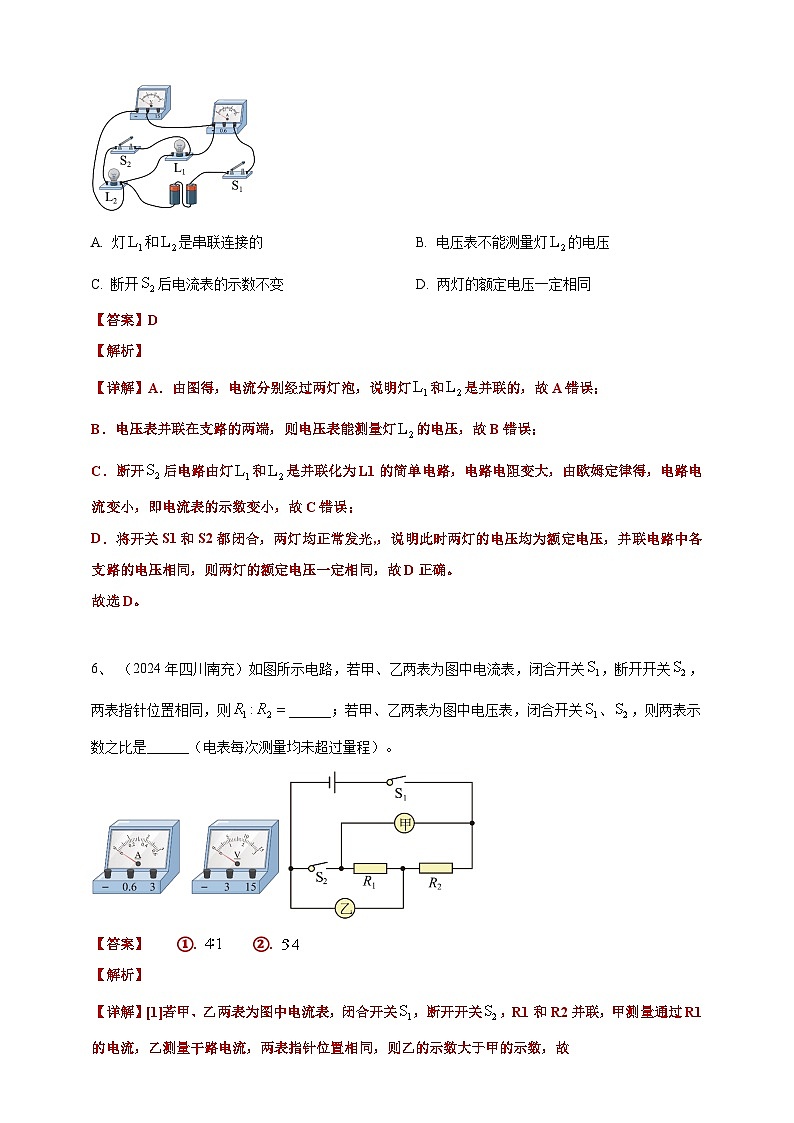

5、（2024山東臨沂）如圖所示電路的電源電壓保持不變，將開關和都閉合，兩燈均正常發光。下列判斷正確的是（ ）
A. 燈和是串聯連接的B. 電壓表不能測量燈的電壓
C. 斷開后電流表的示數不變D. 兩燈的額定電壓一定相同
6、 （2024年四川南充）如圖所示電路，若甲、乙兩表為圖中電流表，閉合開關，斷開開關，兩表指針位置相同，則______；若甲、乙兩表為圖中電壓表，閉合開關、，則兩表示數之比是______（電表每次測量均未超過量程）。
7、（2024年廣東）探究串聯電路中電壓的規律；
（1）根據圖甲所示的電路圖，用筆畫線代替導線將圖乙所示電路連接完整；________
（2）連接電路時，開關應處于___________狀態，正確連接電路后，閉合開關，若燈斷路，則兩端___________（選填“有”或“無”）電壓；
（3）用電壓表分別測出電壓和。其中測時，電壓表的示數如圖丙所示，示數為___________V。接著更換不同規格的燈泡并多次實驗，數據記錄見表；
①分析表中數據，得到初步結論：串聯電路兩端的總電壓等于各部分電路兩端電壓___________；
②為使結論更具普遍性，小明將燈泡換成其他類型用電器并多次實驗。此外，還可以___________。
8、（2004年青海）“飛天”興趣小組設計了如圖所示的頭盔兩側照明燈電路圖，其電路連接方式為______聯，照明燈兩端的電壓______（選填“相同”或“不同”）。
實驗次序
電壓/V
電壓/V
電壓/V
1
1.7
2.9
2
1.3
1.6
2.9
3
1.1
1.8
2.9
