人教版八年級物理上冊學優生期中期末復習難點題型專項突破專題12光現象作圖(原卷版+解析)

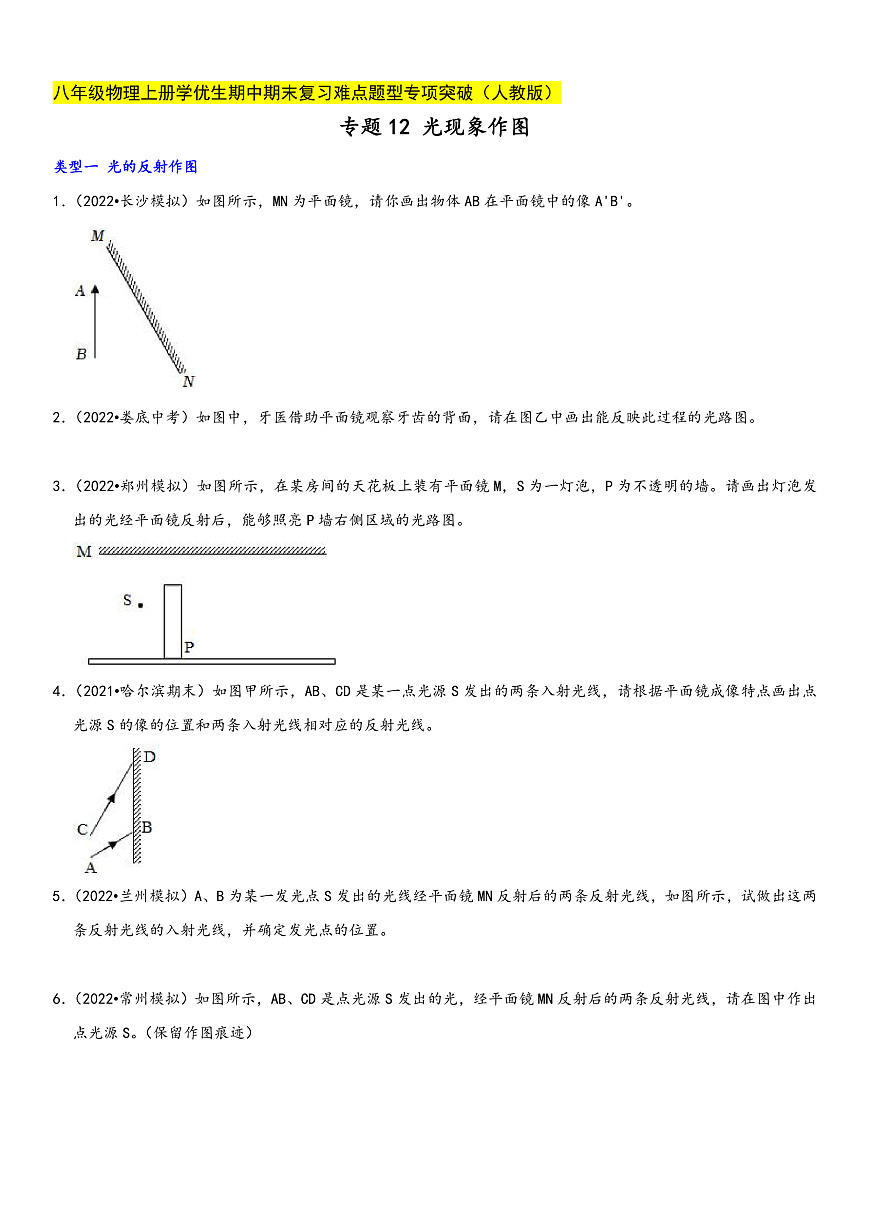

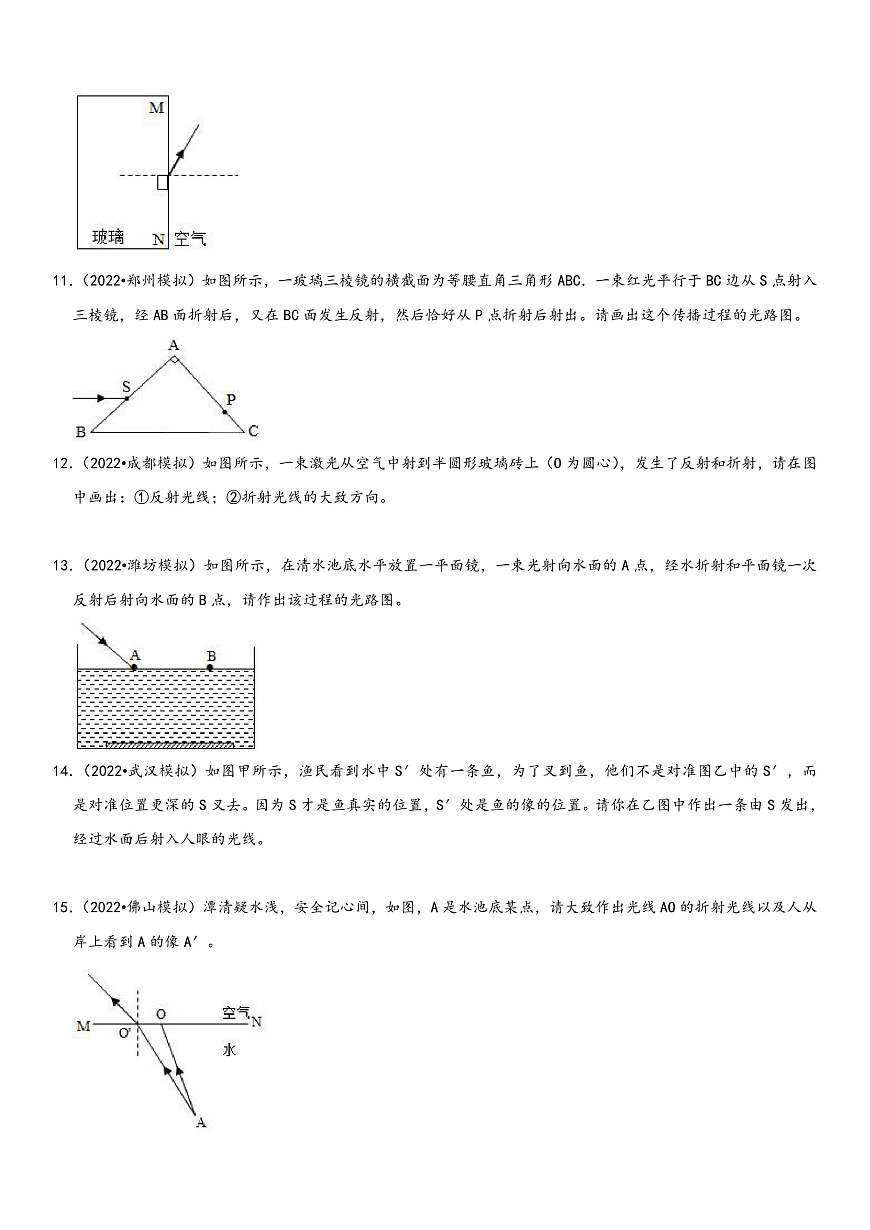

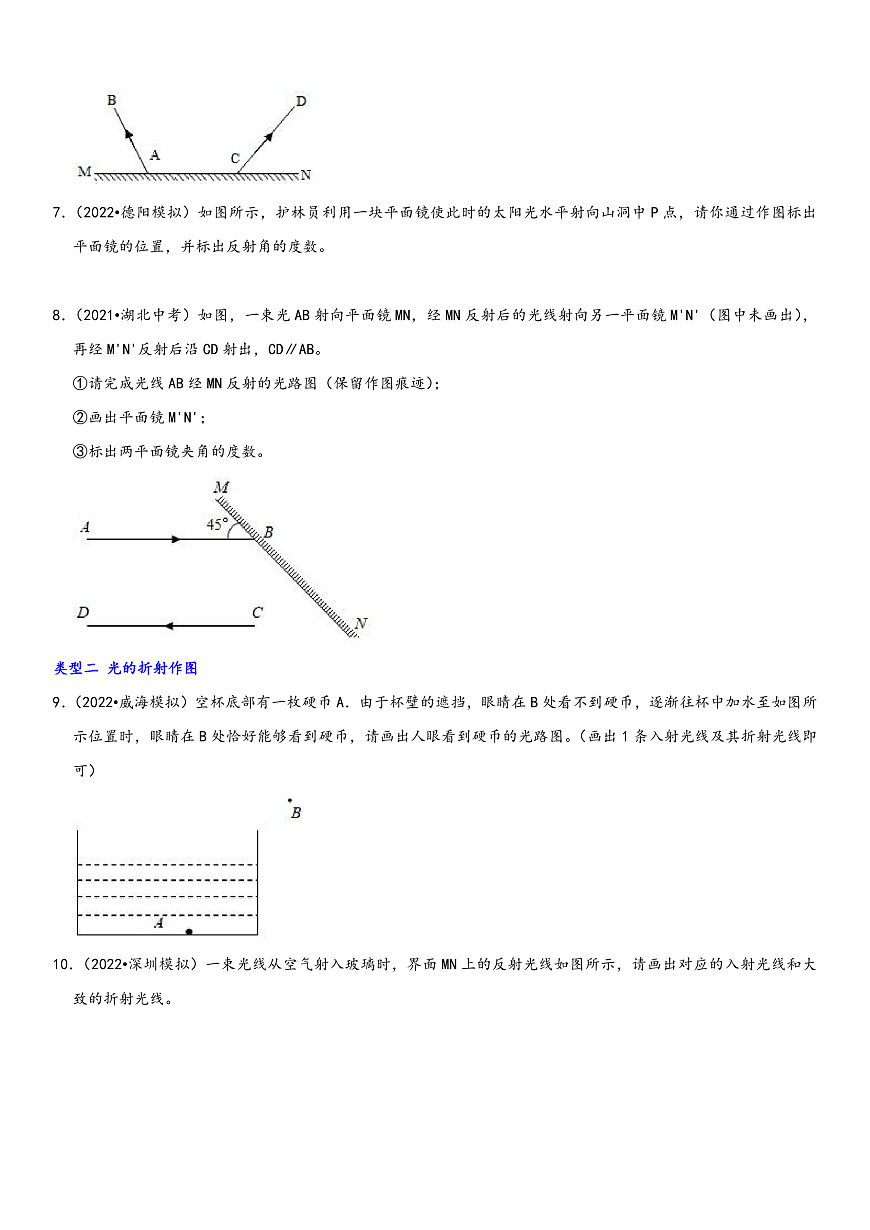

八年級物理上冊學優生期中期末復習難點題型專項突破（人教版） 專題12 光現象作圖 類型一 光的反射作圖 1．（2022?長沙模擬）如圖所示，MN為平面鏡，請你畫出物體AB在平面鏡中的像A'B'。 2．（2022?婁底中考）如圖中，牙醫借助平面鏡觀察牙齒的背面，請?jiān)趫D乙中畫出能反映此過程的光路圖。 3．（2022?鄭州模擬）如圖所示，在某房間的天花板上裝有平面鏡M，S為一燈泡，P為不透明的墻。請畫出燈泡發出的光經平面鏡反射后，能夠照亮P墻右側區域的光路圖。 4．（2021?哈爾濱期末）如圖甲所示，AB、CD是某一點光源S發出的兩條入射光線，請根據平面鏡成像特點畫出點光源S的像的位置和兩條入射光線相對應的反射光線。 5．（2022?蘭州模擬）A、B為某一發光點S發出的光線經平面鏡MN反射后的兩條反射光線，如圖所示，試做出這兩條反射光線的入射光線，并確定發光點的位置。 6．（2022?常州模擬）如圖所示，AB、CD是點光源S發出的光，經平面鏡MN反射后的兩條反射光線，請?jiān)趫D中作出點光源S。（保留作圖痕跡） 7．（2022?德陽模擬）如圖所示，護林員利用一塊平面鏡使此時的太陽光水平射向山洞中P點，請你通過作圖標出平面鏡的位置，并標出反射角的度數。 8．（2021?湖北中考）如圖，一束光AB射向平面鏡MN，經MN反射后的光線射向另一平面鏡M'N'（圖中未畫出），再經M'N'反射后沿CD射出，CD∥AB。 ①請完成光線AB經MN反射的光路圖（保留作圖痕跡）； ②畫出平面鏡M'N'； ③標出兩平面鏡夾角的度數。 類型二 光的折射作圖 9．（2022?威海模擬）空杯底部有一枚硬幣A．由于杯壁的遮擋，眼睛在B處看不到硬幣，逐漸往杯中加水至如圖所示位置時，眼睛在B處恰好能夠看到硬幣，請畫出人眼看到硬幣的光路圖。（畫出1條入射光線及其折射光線即可） 10．（2022?深圳模擬）一束光線從空氣射入玻璃時，界面MN上的反射光線如圖所示，請畫出對應的入射光線和大致的折射光線。 11．（2022?鄭州模擬）如圖所示，一玻璃三棱鏡的橫截面為等腰直角三角形ABC．一束紅光平行于BC邊從S點射入三棱鏡，經AB面折射后，又在BC面發生反射，然后恰好從P點折射后射出。請畫出這個傳播過程的光路圖。 12．（2022?成都模擬）如圖所示，一束激光從空氣中射到半圓形玻璃磚上（O為圓心），發生了反射和折射，請?jiān)趫D中畫出：①反射光線；②折射光線的大致方向。 13．（2022?濰坊模擬）如圖所示，在清水池底水平放置一平面鏡，一束光射向水面的A點，經水折射和平面鏡一次反射后射向水面的B點，請作出該過程的光路圖。 14．（2022?武漢模擬）如圖甲所示，漁民看到水中S′處有一條魚，為了叉到魚，他們不是對準圖乙中的S′，而是對準位置更深的S叉去。因?yàn)镾才是魚真實的位置，S′處是魚的像的位置。請你在乙圖中作出一條由S發出，經過水面后射入人眼的光線。 15．（2022?佛山模擬）潭清疑水淺，安全記心間，如圖，A是水池底某點，請大致作出光線AO的折射光線以及人從岸上看到A的像A′。 16．（2022?泰安模擬）如圖所示，在平靜的湖邊上方有一盞路燈，潛水員在水下E處看到了路燈的像，圖中A、B兩點，其中一點是路燈的發光點，另一點是路燈的像點。請你區分發光點、像點，在圖中畫出水下E處的潛水員看到路燈的光路圖。  八年級物理上冊學優生期中期末復習難點題型專項突破（人教版） 專題12 光現象作圖 類型一 光的反射作圖 1．（2022?長沙模擬）如圖所示，MN為平面鏡，請你畫出物體AB在平面鏡中的像A'B'。 解：根據平面鏡成像的特點，先作出物體AB的端點A、B在平面鏡中的對稱點A′、B′，連接A′、B′點即為物體AB在平面鏡中的像，注意輔助線和像用虛線，如圖所示： 2．（2022?婁底中考）如圖中，牙醫借助平面鏡觀察牙齒的背面，請?jiān)趫D乙中畫出能反映此過程的光路圖。 解：先作出牙齒A關于平面鏡的對稱點A′，即像的位置，連接像A′和眼睛B與平面鏡交于O點，即為入射點，連接AO為入射光線，OB為反射光線，如圖所示： 3．（2022?鄭州模擬）如圖所示，在某房間的天花板上裝有平面鏡M，S為一燈泡，P為不透明的墻。請畫出燈泡發出的光經平面鏡反射后，能夠照亮P墻右側區域的光路圖。 解：先作出點光源S關于平面鏡的對稱點S′，連接S′與擋光板的最上右邊緣，交平面鏡于點O，連接SO作出入射光線，并畫出反射光線，陰影部分為發光點S發出的光線經平面鏡反射后照亮障礙物右邊的范圍，如圖所示： 4．（2021?哈爾濱期末）如圖甲所示，AB、CD是某一點光源S發出的兩條入射光線，請根據平面鏡成像特點畫出點光源S的像的位置和兩條入射光線相對應的反射光線。 解：將兩條入射光線反向延長交于一點S，即為發光點，作出點S關于平面鏡的對稱點S′，連接S′B并延長為入射光線SA的反射光線，連接S′D并延長為入射光線SC的反射光線，注意輔助線為虛線，如圖： 5．（2022?蘭州模擬）A、B為某一發光點S發出的光線經平面鏡MN反射后的兩條反射光線，如圖所示，試做出這兩條反射光線的入射光線，并確定發光點的位置。 解： 方法一：先將兩條反射光線CA、DB反向延長交于一點S′，在通過平面鏡作出S′的對稱點S，即為發光點的位置，并連接SC、SD畫出入射光線，如圖所示： 方法二：先過C點垂直鏡面作出法線，在法線左側畫出入射光線，注意反射角要等于入射角，同理畫出反射光線DB的入射光線，兩條入射光線的交點S即為發光點S的位置，如圖所示： 6．（2022?常州模擬）如圖所示，AB、CD是點光源S發出的光，經平面鏡MN反射后的兩條反射光線，請?jiān)趫D中作出點光源S。（保留作圖痕跡） 解： 先過A點垂直鏡面作出法線，在法線右側指向入射點畫出入射光線，注意反射角要等于入射角，同理畫出反射光線CD的入射光線，兩條入射光線的交點S即為發光點的位置，如圖所示： 7．（2022?德陽模擬）如圖所示，護林員利用一塊平面鏡使此時的太陽光水平射向山洞中P點，請你通過作圖標出平面鏡的位置，并標出反射角的度數。 解：連接PO，即為反射光線，根據光的反射定律，反射角等于入射角，作反射光線和入射光線夾角的角平分線就是法線的位置，然后垂直于法線作出平面鏡； 由圖知，反射光線和入射光線的夾角90°+30°＝120°，則反射角等于入射角等于60°；如圖所示： 8．（2021?湖北中考）如圖，一束光AB射向平面鏡MN，經MN反射后的光線射向另一平面鏡M'N'（圖中未畫出），再經M'N'反射后沿CD射出，CD∥AB。 ①請完成光線AB經MN反射的光路圖（保留作圖痕跡）； ②畫出平面鏡M'N'； ③標出兩平面鏡夾角的度數。 解：①過入射點畫出法線，法線與界面垂直（虛線），根據反射角等于入射角畫出反射光線； ②已知反射光線經M'N'反射后沿CD射出，CD∥AB，由幾何知識可得，∠BCD＝90°， 作∠BCD的平分線，即法線；過入射點C做法線的垂線，即為平面鏡M'N'；如圖所示： ③已知∠MBA＝45°，根據反射角等于入射角，可知∠CBN＝45°， 已知CD∥AB，∠ABC＝∠BCD＝90°，∠M′CD＝∠BCN′＝45°，則∠MN′M′＝90°，即兩平面鏡夾角的度數為90°。 類型二 光的折射作圖 9．（2022?威海模擬）空杯底部有一枚硬幣A．由于杯壁的遮擋，眼睛在B處看不到硬幣，逐漸往杯中加水至如圖所示位置時，眼睛在B處恰好能夠看到硬幣，請畫出人眼看到硬幣的光路圖。（畫出1條入射光線及其折射光線即可） 解：逐漸往杯中加水至如圖所示位置時，眼睛在B處恰好能夠看到硬幣，說明此時的折射光線會沿著杯子的上沿進入人的眼睛，從而做出折射光線，根據折射點，做出入射光線，如圖： 。 10．（2022?深圳模擬）一束光線從空氣射入玻璃時，界面MN上的反射光線如圖所示，請畫出對應的入射光線和大致的折射光線。 解： 圖中法線已經畫出，根據反射角等于入射角在法線下側的空氣中畫出入射光線； 光從空氣斜射入玻璃時，折射角小于入射角，據此在玻璃內部法線的上側作出折射光線；如圖所示： 11．（2022?鄭州模擬）如圖所示，一玻璃三棱鏡的橫截面為等腰直角三角形ABC．一束紅光平行于BC邊從S點射入三棱鏡，經AB面折射后，又在BC面發生反射，然后恰好從P點折射后射出。請畫出這個傳播過程的光路圖。 解： 經S點折射的光線射到BC面上時發生反射，且反射光線恰好過P點，因?yàn)榉瓷涔饩€的延長線一定過像點，可以先作S點關于BC的對稱點S'，即S在BC中的像點，連接S'與P的連線，與BC交于O點，OP即為反射到P的反射光線，連接SO為經AB面的折射光線； 過P點作法線，根據光從玻璃斜射入空氣時，折射角大于入射角，在法線右側的空氣中作出射出的折射光線，如圖， 圖中∠SOB＝∠BOS'＝∠POC，∠B＝∠C，所以∠BSO＝∠OPC，即光線SO與AB的夾角與OP與AC夾角相等，而開始的入射光線與BC平行，由光的可逆性可知最后經三棱鏡折射出的光線也與BC平行。 12．（2022?成都模擬）如圖所示，一束激光從空氣中射到半圓形玻璃磚上（O為圓心），發生了反射和折射，請?jiān)趫D中畫出：①反射光線；②折射光線的大致方向。 解：圖中法線已經畫出，根據反射角等于入射角，在法線上側的空氣中作出反射光線；當光由空氣斜射入玻璃中時，根據折射角小于入射角，在法線上側的玻璃中作出折射光線，如下圖所示： 13．（2022?濰坊模擬）如圖所示，在清水池底水平放置一平面鏡，一束光射向水面的A點，經水折射和平面鏡一次反射后射向水面的B點，請作出該過程的光路圖。 解： 過平面鏡做A點的對稱點A′，即A的像點，連接A′B交平面鏡于一點，連接這個交點與B的連線，即為反射光線，連接A與交點的連線，即為折射光線（也是OB對應的入射光線），如圖所示： 14．（2022?武漢模擬）如圖甲所示，漁民看到水中S′處有一條魚，為了叉到魚，他們不是對準圖乙中的S′，而是對準位置更深的S叉去。因?yàn)镾才是魚真實的位置，S′處是魚的像的位置。請你在乙圖中作出一條由S發出，經過水面后射入人眼的光線。 解： 人之所以能看到水中的魚，是由魚反射的光線經水面折射后進入人眼，因此光的傳播方向大致為S→A；魚的像是人眼逆著折射光線看到的，所以直接連接AS′，與水面的交點即為入射點；連接S和入射點即為入射光線，如圖所示： 。 15．（2022?佛山模擬）潭清疑水淺，安全記心間，如圖，A是水池底某點，請大致作出光線AO的折射光線以及人從岸上看到A的像A′。 解：先過折射點垂直界面作出法線，再在水中法線的另一側畫出折射光線，注意入射角小于折射角，將兩條折射光線反向延長，其交點即為人所看到的A點的像的位置A′，如圖所示： 16．（2022?泰安模擬）如圖所示，在平靜的湖邊上方有一盞路燈，潛水員在水下E處看到了路燈的像，圖中A、B兩點，其中一點是路燈的發光點，另一點是路燈的像點。請你區分發光點、像點，在圖中畫出水下E處的潛水員看到路燈的光路圖。 解：連接EB，EB與界面的交點即為入射點O，OE就是折射光線，連接AO，AO就是入射光線，即可完成水下E處的人看到路燈A的光路圖；如圖所示：
