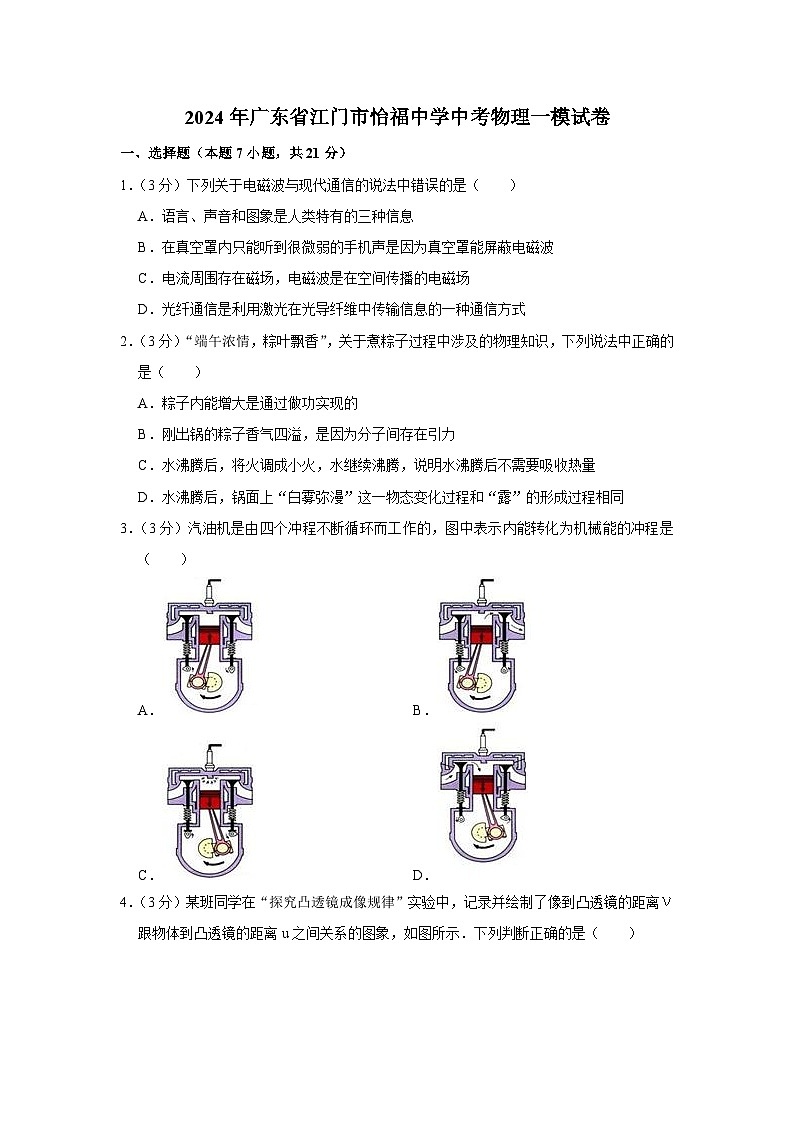

2024年廣東省江門市怡福中學中考物理一模試卷（含解析）

這是一份2024年廣東省江門市怡福中學中考物理一模試卷（含解析），共28頁。試卷主要包含了選擇題，填空題，作圖題，實驗探究題，計算題，綜合能力題等內容，歡迎下載使用。
1．（3分）下列關于電磁波與現代通信的說法中錯誤的是（ ）
A．語言、聲音和圖象是人類特有的三種信息
B．在真空罩內只能聽到很微弱的手機聲是因?yàn)檎婵照帜芷帘坞姶挪?br>C．電流周?chē)嬖诖艌?chǎng)，電磁波是在空間傳播的電磁場
D．光纖通信是利用激光在光導纖維中傳輸信息的一種通信方式
2．（3分）“端午濃情，粽葉飄香”，關于煮粽子過程中涉及的物理知識，下列說法中正確的是（ ）
A．粽子內能增大是通過做功實現的
B．剛出鍋的粽子香氣四溢，是因?yàn)榉肿娱g存在引力
C．水沸騰后，將火調成小火，水繼續沸騰，說明水沸騰后不需要吸收熱量
D．水沸騰后，鍋面上“白霧彌漫”這一物態變化過程和“露”的形成過程相同
3．（3分）汽油機是由四個沖程不斷循環而工作的，圖中表示內能轉化為機械能的沖程是（ ）
A．B．
C．D．

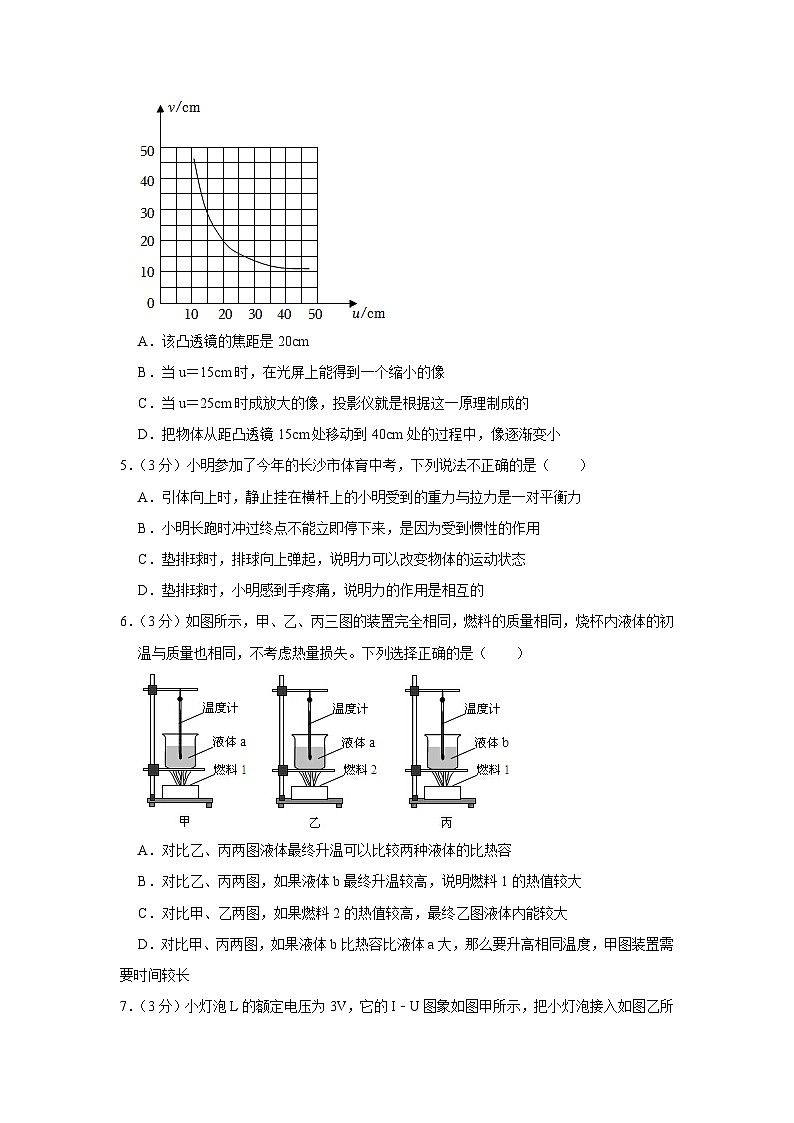

4．（3分）某班同學在“探究凸透鏡成像規律”實驗中，記錄并繪制了像到凸透鏡的距離ν跟物體到凸透鏡的距離u之間關系的圖象，如圖所示．下列判斷正確的是（ ）
A．該凸透鏡的焦距是20cm
B．當u＝15cm時，在光屏上能得到一個縮小的像
C．當u＝25cm時成放大的像，投影儀就是根據這一原理制成的
D．把物體從距凸透鏡15cm處移動到40cm處的過程中，像逐漸變小
5．（3分）小明參加了今年的長沙市體育中考，下列說法不正確的是（ ）
A．引體向上時，靜止掛在橫桿上的小明受到的重力與拉力是一對平衡力
B．小明長跑時沖過終點不能立即停下來，是因?yàn)槭艿綉T性的作用
C．墊排球時，排球向上彈起，說明力可以改變物體的運動狀態
D．墊排球時，小明感到手疼痛，說明力的作用是相互的
6．（3分）如圖所示，甲、乙、丙三圖的裝置完全相同，燃料的質量相同，燒杯內液體的初溫與質量也相同，不考慮熱量損失。下列選擇正確的是（ ）
A．對比乙、丙兩圖液體最終升溫可以比較兩種液體的比熱容
B．對比乙、丙兩圖，如果液體b最終升溫較高，說明燃料1的熱值較大
C．對比甲、乙兩圖，如果燃料2的熱值較高，最終乙圖液體內能較大
D．對比甲、丙兩圖，如果液體b比熱容比液體a大，那么要升高相同溫度，甲圖裝置需要時間較長

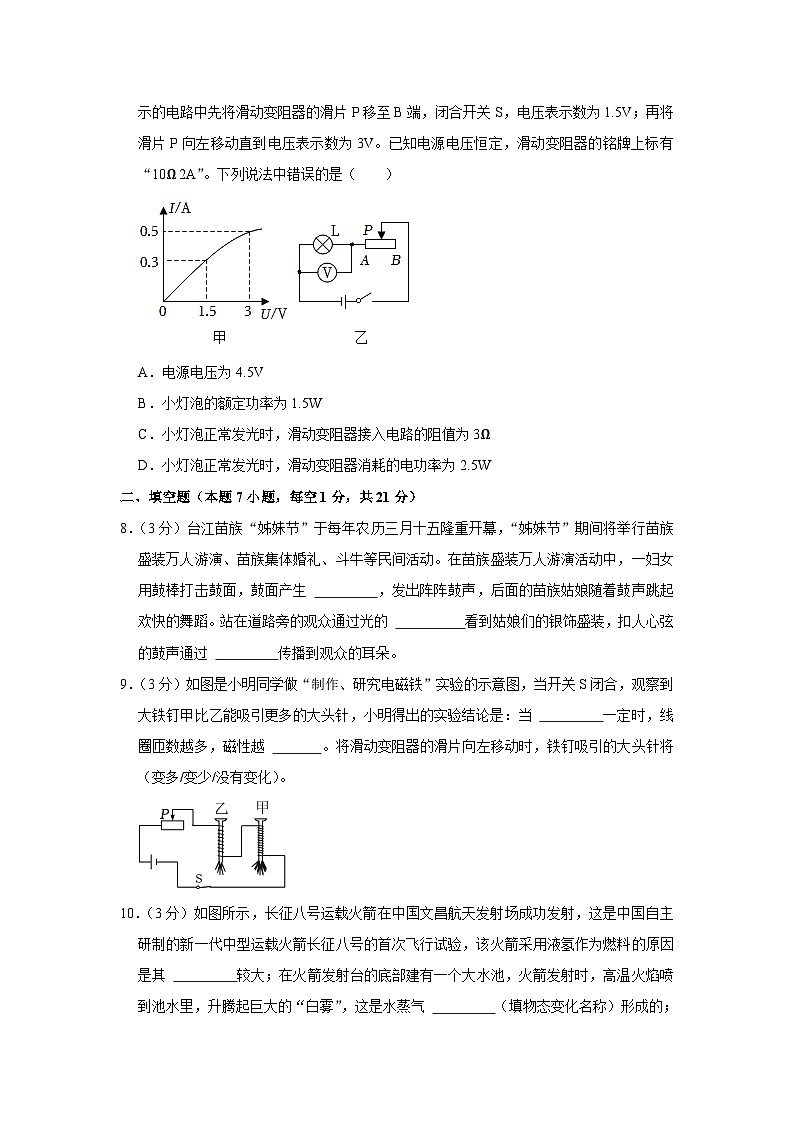

7．（3分）小燈泡L的額定電壓為3V，它的I﹣U圖象如圖甲所示，把小燈泡接入如圖乙所示的電路中先將滑動變阻器的滑片P移至B端，閉合開關S，電壓表示數為1.5V；再將滑片P向左移動直到電壓表示數為3V。已知電源電壓恒定，滑動變阻器的銘牌上標有“10Ω 2A”。下列說法中錯誤的是（ ）
A．電源電壓為4.5V
B．小燈泡的額定功率為1.5W
C．小燈泡正常發光時，滑動變阻器接入電路的阻值為3Ω
D．小燈泡正常發光時，滑動變阻器消耗的電功率為2.5W
二、填空題（本題7小題，每空1分，共21分）
8．（3分）臺江苗族“姊妹節”于每年農歷三月十五隆重開幕，“姊妹節”期間將舉行苗族盛裝萬人游演、苗族集體婚禮、斗牛等民間活動。在苗族盛裝萬人游演活動中，一婦女用鼓棒打擊鼓面，鼓面產生 ，發出陣陣鼓聲，后面的苗族姑娘隨著鼓聲跳起歡快的舞蹈。站在道路旁的觀眾通過光的 看到姑娘們的銀飾盛裝，扣人心弦的鼓聲通過 傳播到觀眾的耳朵。
9．（3分）如圖是小明同學做“制作、研究電磁鐵”實驗的示意圖，當開關S閉合，觀察到大鐵釘甲比乙能吸引更多的大頭針，小明得出的實驗結論是：當 一定時，線圈匝數越多，磁性越 。將滑動變阻器的滑片向左移動時，鐵釘吸引的大頭針將 （變多/變少/沒有變化）。
10．（3分）如圖所示，長征八號運載火箭在中國文昌航天發射場成功發射，這是中國自主研制的新一代中型運載火箭長征八號的首次飛行試驗，該火箭采用液氫作為燃料的原因是其 較大；在火箭發射臺的底部建有一個大水池，火箭發射時，高溫火焰噴到池水里，升騰起巨大的“白霧”，這是水蒸氣 （填物態變化名稱）形成的；火箭在加速上升的過程中（不考慮燃料損耗），機械能 （選填“增大”“不變”或“減小”）．
11．（3分）如圖甲所示，物體放在粗糙程度不變的水平地面上，受到方向不變的水平拉力F的作用，其F﹣t和v﹣t圖象分別如乙、丙所示，由圖象可知，當t＝1s時，物體處于 狀態，4s～6s內，推力F所做的功 J，當t＝3s時，物體所受摩擦力為 N。
12．（3分）小明家新買了一個電熱煎藥壺。原本有高、中、低三擋功率。用了一段時間后發現低溫?fù)醪荒芄ぷ?、高溫?fù)鹾椭袦負醢l(fā)熱相同。小明翻閱說明書查到電熱煎藥壺工作電路如圖所示，小明想到適成故障的原因是 ，說明書上還寫著高溫?fù)?0OW、中溫?fù)?00W，低溫?fù)?00W”的字樣。那么小明應該找一個 Ω的電阻絲來修復這個壺；此壺在高溫?fù)豕ぷ? min可使1L，初溫為20℃的藥液溫度升高到100℃（c藥液＝4.2×103J/（kg?℃），ρ藥液＝1×103kg/m3，不計熱量損失）
13．（3分）“蒹葭蒼蒼，白露為霜。所謂伊人，在水一方?！边@句詩出自中國第一部詩歌總集《詩經》。從物理學角度分析，詩中的“露”和“霜”分別是物態變化中的 現象和 現象。斗轉星移，神十問天，再探蒼穹。它返回地面的過程中與大氣層劇烈摩擦，使艙體溫度升高，這是機械能轉化為 能。
14．（3分）在如圖所示的電路中，電阻R1標有“10Ω 1A”字樣，電阻R2標有“5Ω 1.2A”字樣，電流表A1、A2的量程均為0～3A，電壓表的量程為0～15V，在a、b間接入電壓可調的電源，閉合開關S后，為保證電路安全，允許的最大電源電壓為 V，此時通過電流表A1的電流為 A，電阻R1的電功率為 W．
三、作圖題（本題共7分）
15．（2分）如圖所示，一束光線從水中斜射向空氣，請畫出折射光線的大致位置。
16．（2分）凸透鏡和凹透鏡的主光軸和一個焦點重合，請完成如圖所示的光路圖。
17．（3分）小智同學利用光控開關設計了一種太陽能路燈，光控開關S白天與a點接觸，太陽能電池板給蓄電池充電；晚上與b點接觸，蓄電池給路燈供電。請你根據他的設計意圖，用筆畫線代替導線完成如圖的電路。
四、實驗探究題（本題3小題，共19分）
18．（5分）（1）在“刻度尺測量長度”的實驗中，甲、乙兩位同學用刻度尺測量同一木塊的長度，如圖甲、乙所示。
從刻度尺的放置而言， 同學的測量方法不正確。測得木塊的長度為 cm。
（2）用如圖丙所示的裝置探究某種物質熔化的規律。
①第1min時溫度計的示數如圖丁所示，示數為 ℃；實驗采用如圖丙的水浴加熱的好處是 ；
②根據表中數據，在圖戊中畫出這段時間內該物質的溫度隨時間變化的圖象；
③該物質是 。（選填“晶體”或“非晶體”）
19．（6分）如圖所示是九3班的同學們測量小燈泡的電功率的實驗裝置，所用小燈泡上標有“2.5V”字樣，它的電阻大約為10Ω，可供選用的滑動變阻器R1和R2的最大阻值分別為10Ω、50Ω，電源電壓為6V保持不變。
（1）請?jiān)趫D甲中用筆畫線代替導線，把電路連接完整（滑片P向左移動時燈變暗）；
（2）實驗應該選用的滑動變阻器是 （填“R1”或“R2”）；
（3）小明同學所在小組在連接好電路后閉合開關，小燈泡不發光，電壓表有示數，電流表無示數。進一步觀察并檢查電路，發現電壓表、電流表、導線及其連接均完好。電路可能的故障是 （假設電路只有一處故障）；
（4）小張同學所在小組在正確連接電路后，閉合開關，發現小燈泡不亮，但電流表有示數，接下來應進行的操作是 ；
A.更換小燈泡
B.檢查電路是否斷路
C.向左移動滑動變阻器滑片
D.向右移動滑動變阻器滑片
（5）如圖乙所示為小王同學所在小組在某時刻電壓表的讀數，為了測量小燈泡的額定電功率，應將滑片向 （選填“左”或“右”）端滑動。燈泡正常發光時電流表的示數如圖丙所示，則燈泡的額定功率為 W；
（6）完成上述實驗后，小李同學總結如下：在用伏安法進行的以下幾個探究實驗中，需要多次測量求平均值的是 。（只填序號）
A.測量定值電阻的電阻值
B.測量小燈泡的電阻值
C.測量定值電阻的電功率
D.測量小燈泡的電功率
20．（8分）小紅同學將點燃的蠟燭、凸透鏡和光屏放在如圖甲所示的位置時，在光屏上觀察到清晰的像。
（1）由圖甲可以判斷出實驗所用透鏡的焦距為 cm。
（2）小紅把蠟燭移到光具座的10cm刻度線外，需要把光屏向 （選垣“左”或“右”）適當移動，才能在光屏上得到一個清晰的像，此時的像將 （選填“變大”“變小”或“不變”）。
（3）若已在光屏上成清晰的像，此時用遮光布遮住凸透鏡的下小半部分，則光屏上所成的像為 （選填“不完整的像”“亮度相同的完整像”或“亮度稍暗的完整的像”）。
（4）由于蠟燭燃燒變短，光屏上的像位于如圖乙所示的位置了，如果只調節凸透鏡，應將凸透鏡適當向 （選填“上”或“下”）移動。
（5）在上一步實驗調整好像的位置后，小紅取了一副近視鏡放在凸透鏡和蠟燭之間，要使光屏上還能呈現清晰的像，可將蠟燭適當向 （選填“左”或“右”）移動。
五、計算題（本題2小題，共13分）
21．（6分）今年舉行的江門馬拉松吸引了近2萬多名國內外選手參賽，江馬全程40km，排名第一的選手用時2h15min完成了賽事。
（1）這名選手的平均速度是多少m/s？（結果保留整數）
（2）隊伍經過的東華大橋全長940米。以平均速度計算，這名選手通過大橋用了多長時間？
（3）設馬拉松隊伍通過大橋時長度不變，隊伍勻速前進的速度為4m/s，整個隊伍通過大橋共用時500s，馬拉松隊伍有多長？
22．（7分）某校實驗小組設計了一個智能供暖器，電路如圖所示，電源兩端的電壓U為220V，R1和R2是兩個供熱電阻絲，S1、S2是溫控開關，工作過程如下：當氣溫低于25℃時，S1、S2都閉合；當氣溫等于或高于25℃時，S2斷開，此時電流表的示數為1A，電阻絲R1的電功率為20W（忽略溫度對電阻絲的影響）。求：
（1）電阻絲R2的阻值是多少？
（2）當氣溫低于25℃時，電路工作0.5h消耗電能是多少千瓦時？
六、綜合能力題（本題3小題，共19分）
23．（6分）液態氮為無色、無味的透明液體。液氮的溫度低于﹣196℃，在常溫下極易汽化成為無色無味的氮?dú)?。下面是用液氮表演的三個精彩實驗：
實驗一“人造云霧”：如圖a，將液氮倒入盛有水的小碗中，我們會看到大量的白霧從碗中翻滾而出，貼著桌面鋪散而下。我們看到的“云霧”是 遇冷 而形成的。
實驗二“氮?dú)鈶仪颉保喝鐖Db，在礦泉水瓶中倒入少許液氮，蓋上中間有孔的瓶蓋，輕輕搖動一下礦泉水瓶，會看到淺白色的水霧從瓶蓋的小孔中噴射而出，這時將一個乒乓球輕輕放在小孔上方，乒乓球被懸在了空中，這是因?yàn)樗F噴射而出，使乒乓球兩側的氣流速度較大，從而乒乓球兩側的壓強比周邊空氣的大氣壓強 （選填“大”或“小”），這個壓強差從兩側會產生指向乒乓球的支持力，當乒乓球懸浮于空氣中不動時，支持力 （選填“大于”、“等于”或“小于”）重力。
實驗三“超導磁懸浮”：如圖c：把一塊用超導材料做成的物塊放在小碟子上，再在這個物塊上放一個小木塊，小木塊上放一塊強磁鐵，然后向碟子里倒入液氮，冷卻超導材料，幾分鐘過后，取出小木塊，強磁鐵往下掉一點就懸浮在了空中了。強磁鐵往下掉的過程中，會使超導物塊中產生 電流，而這個電流會產生 ，導致強磁鐵和物塊相互排斥。
24．（7分）“西電東送”是將我國西部發電廠發出的電輸送到我國東部，由發電廠輸出的電功率是一定的，它決定于發電機組的發電能力。根據P＝UI中發電機的功率不變效應，若提高輸電線路中的電壓U，那么線路中的電流I一定會減小，反之亦然。輸電線路的電能損耗主要是輸電線電流熱效應，輸電線損失的熱功率P＝I2R，所以采用輸電線的電阻要盡量小。如果線路中電流降低到原來的，那么線路中損失的熱功率就減少為原來的，因此提高電壓可以很有效地降低輸電線路中的熱功率損失。
設發電廠的輸出功率P0＝1.1×108W，輸電線路上的總電阻為10Ω。
（1）若采用110kV的高壓輸送電能，輸電線路的電流I1＝ A，輸電線路損失的熱功率P1＝ W，其與發電廠輸出電功率P0之比P1：P0＝ 。
（2）若采用1100kV超高壓輸送電能，輸電線路損失的熱功率P2＝ W，其與高壓輸送電能損失的熱功率P1之比P2：P1＝ 。所以采用超高壓遠距離輸電可以大大降低輸電線路的 損失。
（3）若想使輸電線路中的熱功率損耗為零，還可以采用 做為輸電線材料。
25．（6分）閱讀短文，回答問題：
巨磁電阻效應
1988年阿爾貝?費爾和彼得?格林貝格爾發現，在鐵、鉻相間的三層復合膜電阻中，微弱的磁場可以導致電阻大小的急劇變化，這種現象被命名為“巨磁電阻效應”。
格林貝格爾發現，并非任意兩種不同種金屬的三層復合膜都具有“巨磁電阻效應”。三層膜中，只有兩側是鐵、鈷、鎳這三種容易被磁化的金屬中的一種，中間一層是不易被磁化的其他金屬，才可能產生“巨磁電阻效應”。用R0表示未加磁場時復合膜的電阻，R表示加入磁場后復合膜的電阻。實驗測得，鐵、鉻組成復合膜的R0與磁場強度的關系如圖乙所示。三條圖線中鐵膜層的厚度均是3nm，圖線1、圖線2和圖線3中鉻膜層的厚度分別是1.8nm、1.2nm和0.9nm。
1994年IBM公司利用“巨磁電阻效應”，研制出“新型讀出磁頭”，用于家用計算機的硬盤中。這種磁頭將磁場對復合膜阻值的影響轉換成電壓的變化來讀取信息。
（1）以下三層復合膜可能發生“巨磁電阻效應”的是 。
A.鐵、鈷、鐵
B.鈷、銅、鈷
C.金、鋁、金
D.銅、鐵、銅
（2）圖乙中所加磁場強度逐漸增強時，圖線3對應復合膜的阻值的變化情況是 。
（3）“新型讀出磁頭”可將微弱的磁信息轉化為 信息。該轉化過程 （是/不是）利用電磁感應原理。
（4）圖乙中當磁場強度是20單位時，下列分析正確的是 。（雙選）
A.圖線1的阻值最大
B.圖線3的阻值最大
C.圖線1的阻值變化最顯著
D.圖線3的阻值變化最顯著
（5）圖丙中“A…E”是家用計算機硬盤某磁道。鐵、鉻復合膜的“新型讀出磁頭”中電流I保持恒定。磁頭從左向右勻速經過該磁道的過程中，磁頭兩端電壓U變化情況如圖丁所示。如果用1表示有磁區域，0表示無磁區域，則用1和0表示圖丙中ABCDE是 。
2024年廣東省江門市怡福中學中考物理一模試卷
參考答案與試題解析
一、選擇題（本題7小題，共21分）
1．【分析】解決本題需掌握電磁波的特點及光纖通訊、衛星通訊方面的知識。
【解答】解：
A、語言、聲音和圖象是人類特有的三種信息交流形式。此選項正確；
B、在真空罩內只能聽到很微弱的手機聲是因?yàn)槁曇魝鞑バ枰橘|(zhì)。電磁波傳播不需要介質。此選項錯誤；
C、電流周?chē)嬖诖艌?chǎng)，電磁波是在空間傳播的電磁場。此選項正確；
D、光纖通信是利用激光在光導纖維中傳輸信息的一種通信方式。此選項正確。
故選：B。
【點評】此題主要考查衛星通信、光纖通信以及電磁波的傳播特點，都是基礎知識。
2．【分析】（1）改變物體內能的方式有做功和熱傳遞，做功是能量的轉化，熱傳遞是能量的轉移。
（2）物質是由大量分子組成的，分子在永不停息地做無規則運動，分子間存在相互的作用力。
（3）水沸騰的條件：溫度達到沸點并繼續吸熱。
（4）物質由氣態變?yōu)橐簯B(tài)叫液化。
【解答】解：
A、蒸粽子時，粽子從水蒸氣中吸收熱量，粽子內能增大是通過熱傳遞實現的，故A錯誤；
B、剛出鍋的粽子香氣四溢，是因?yàn)轸兆拥南銡夥肿邮窃诓粩噙\(yùn)動的，向四周擴散，使人們聞到粽子的香氣，故B錯誤。
C、水沸騰的條件：溫度達到沸點并繼續吸熱，故C錯誤。
D、水沸騰后，鍋面上“白霧彌漫”這是水蒸氣遇冷液化形成的小水滴，露是空氣中的水蒸氣遇冷液化形成的，故D正確。
故選：D。
【點評】此題是一道關于熱現象的應用題，考查的知識點較多，包括改變內能的方式、分子運動、物態變化以及沸騰的條件等，難度不大，考查的是我們對知識掌握的熟練程度。
3．【分析】?jī)?nèi)燃機的一個工作循環有吸氣沖程、壓縮沖程、做功沖程、排氣沖程四個沖程組成，其中壓縮沖程中機械能轉化成內能，做功沖程中內能轉化成機械能。
【解答】解：內能轉化為機械能的是做功沖程：
A圖：氣門都關閉，活塞向上運行，氣缸容積減小，是壓縮沖程，不符合題意；
B圖：排氣門打開，活塞向上運動，氣缸容積減小，是排氣沖程，不符合題意；
C圖：氣門都關閉，活塞向下運行，氣缸容積增大，是做功沖程，符合題意；
D圖：進氣門打開，活塞向下運行，氣缸容積增大，是吸氣沖程，不符合題意。
故選：C。
【點評】本題考查了內燃機的四個沖程：吸氣沖程、壓縮沖程、做功沖程、排氣沖程，以及壓縮沖程的能量轉化，是中考的熱點內容。
4．【分析】凸透鏡成像規律：物距小于焦距成正立、放大的虛像。
物距大于一倍焦距小于二倍焦距成倒立、放大的實像。
物距等于二倍焦距成倒立等大實像。
物距大于二倍焦距成倒立、縮小的實像。
成實像時：物像異側，物距變大，像距變小，像變小。若物距減小，像距增大，像變大。
【解答】解：A、由圖知，當物距為20cm時，像距也為20cm，根據凸透鏡成像的規律，物距等于2倍焦距時，成倒立等大的實像，此時像距與物距相等，所以2f＝20cm，則f＝10cm，故A錯誤；
B、當u＝15cm時，f＜u＜2f，此時成倒立、放大的實像，故B錯誤；
C、當u＝25cm時，u＞2f，此時成倒立、縮小的實像，照相機成像原理與之相同，故C錯誤；
D、把物體從距凸透鏡15cm處移動到40cm處的過程中，物距變遠，像距變近，像變小，故D正確。
故選：D。
【點評】此題主要考查了凸透鏡成像的應用，要熟記凸透鏡成像的規律，特別搞清像的特點及像距與物距之間的關系。解決此題的關鍵是通過圖象確定凸透鏡的焦距。
5．【分析】（1）一對平衡力必須符合四個條件：大小相等、方向相反、作用在同一物體上、作用在一條直線上；
（2）物體保持原來運動狀態不變的性質稱為慣性，一切物體都有慣性，慣性是物體本身的一種性質；
（3）力可以改變物體的運動狀態和形狀；
（4）物體間力的作用是相互的。
【解答】解：
A、小明做引體向上靜止不動時，小明受到的拉力和他受的重力大小相等、方向相反、作用在同一物體上、作用在一條直線上，是一對平衡力，故A正確；
B、小明長跑時沖過終點不能立即停下來，是由于慣性的緣故，不能說是受到慣性，故B錯誤；
C、墊排球時，排球向上彈起，改變了排球的運動方向，說明力可以改變物體的運動狀態，故C正確；
D、墊排球時，手對排球施加了力，同時排球也對小明的手施加了力，小明感到手疼痛，說明物體間力的作用是相互的，故D正確。
故選：B。
【點評】該題考查了平衡力、慣性、力的作用效果、物體間力的作用，是一道綜合題，主要考查學生對所學物理知識的綜合應用能力。
6．【分析】根據控制變量法的要求，根據實驗?zāi)康倪x擇符合要求的實驗。
【解答】解：A、比較比熱容的大小要控制吸收的熱量相等，乙丙燃料不同，放出的熱量不相等，不能比較比熱容大小，故A錯誤。
B、液體a、b吸收的熱量不一定相等，故不能判斷燃料1、2放出的熱量，也不能判斷熱值大小，故B錯誤。
C、甲、乙兩圖液體相同，若燃料2的熱值較高，則乙吸收的熱量更多，內能更大，故C正確。
D、甲丙燃料相同，放出的熱量相同，液體b比熱容比液體a大，那么要升高相同溫度，甲圖裝置需要時間較短，故D錯誤。
故選：C。
【點評】本題是一道關于物質比熱容的實驗，實驗中應用了控制變量法，熟練應用控制變量法可正確解題。
7．【分析】（1）當滑動變阻器的滑片P移至B端時，滑動變阻器的最大阻值和燈泡串聯，根據圖象讀出電路中的電流，根據歐姆定律求出滑動變阻器兩端的電壓，根據串聯電路的電壓特點求出電源的電壓；
（2）由圖象可知電壓表的示數為3V時對應的電流，根據P＝UI求出燈泡的額定功率，根據串聯電路的電壓特點求出滑動變阻器兩端的電壓，根據歐姆定律求出滑動變阻器接入電路中的電阻，根據P＝UI求出此時滑動變阻器消耗的電功率。
【解答】解：（1）當滑動變阻器的滑片P移至B端時，滑動變阻器的最大阻值和燈泡串聯，
由圖象可知，當電壓表示數為1.5V時，電路中的電流I＝0.3A，
由I＝可得，滑動變阻器兩端的電壓：
U滑＝IR滑＝0.3A×10Ω＝3V，
因串聯電路中總電壓等于各分電壓之和，
所以，電源的電壓：
U＝UL+U滑＝1.5V+3V＝4.5V，故A正確；
（2）由圖象可知，燈泡兩端的電壓為3V時，電路中的電流I′＝0.5A，
因額定電壓下燈泡的實際功率和額定功率相等，
所以，燈泡的額定功率：
PL額＝UL額I′＝3V×0.5A＝1.5W，故B正確；
此時滑動變阻器兩端的電壓：
U滑′＝U﹣UL額＝4.5V﹣3V＝1.5V，
滑動變阻器接入電路中的電阻：
R滑′＝＝＝3Ω，故C正確；
滑動變阻器消耗的電功率：
P滑′＝U滑′I′＝1.5V×0.5A＝0.75W，故D不正確。
故選：D。
【點評】本題考查了串聯電路的特點和歐姆定律、電功率公式的靈活應用，關鍵是根據圖象得出電壓對應的電流，要注意額定電壓下燈泡的實際功率和額定功率相等。
二、填空題（本題7小題，每空1分，共21分）
8．【分析】（1）一切發聲的物體都在振動；
（2）人們依靠漫反射現象才能從不同方向看到物體；
（3）聲音需要介質傳播，固體、液體、氣體都可以作為傳聲介質，通常聽到的聲音是靠空氣傳播的。
【解答】解：（1）聲音是由物體的振動產生的，陣陣鼓聲是由于鼓面的振動而產生的；
（2）姑娘們的銀飾盛裝通過光的漫反射傳播到觀眾的眼睛；
（3）聲音的傳播需要介質，鼓聲是通過空氣傳到人耳。
故答案為：振動；漫反射；空氣。
【點評】本題考查了聲音的產生和傳播以及光的直線傳播現象，屬于基礎題。
9．【分析】（1）電磁鐵磁性強弱的影響因素：電流大小、線圈多少、有無鐵芯。在有鐵芯時，電流越大，線圈匝數越多，磁性越強。
（2）滑動變阻器連入電路的長度越長，電阻越大，電壓一定時，電流越小。
【解答】解：甲、乙兩個電磁鐵串聯在電路中，電流相等，甲電磁鐵的匝數越多，吸引的大頭針越多，磁性越強。
滑片向左移動，電阻減小，電壓一定，電流變大，電磁鐵的磁性變強，吸引的大頭針越多。
故答案為：電流；強；變多。
【點評】掌握電磁鐵磁性強弱的影響因素，掌握用控制變量法和轉換法探究電磁鐵磁性的強弱。
10．【分析】單位質量的某種燃料完全燃燒時放出的熱量叫做這種燃料的熱值，燃料的熱值越高，在質量相同時，完全燃燒時放出的熱量越大；
物體由氣態變?yōu)橐簯B(tài)的過程叫液化，液化要放熱；
動能的大小與物體的質量和速度有關，重力勢能的大小與物體的質量和高低有關，動能和重力勢能統稱為機械能。
【解答】解：運載火箭采用液態氫作為火箭的燃料，液氫液氧推進劑，使用液氫作為燃料原因是液態氫具有較高的熱值，完全燃燒相同質量的氫時，可以放出更多的熱量；
白色氣團是水蒸氣在上升過程中遇冷變成的小水滴，物質由氣態到液態，是液化現象；
火箭在加速上升過程中，其質量不變，高度變大，故重力勢能變大；同時其質量不變，速度變大，即其動能變大，所以其機械能增大。
故答案為：熱值；液化；增大。
【點評】本題考查了燃料熱值特性、汽化吸熱的特點以及動能和重力勢能的影響因素的了解和掌握，是一道綜合題，但難度不大。
11．【分析】（1）由圖象丙知0～2s內物體的速度，從而判斷t＝1s時物體所處的狀態；
（2）由圖乙可知4s～6s內物體受到的推力，由圖丙可知4s～6s內物體做勻速直線運動的速度，根據速度公式求出行駛的距離，利用W＝Fs求出推力F所做的功；
（3）由圖象丙知，t＝3s時物體處加速運動狀態，受到是滑動摩擦力，由于影響影響滑動摩擦力的影響因素與勻速直線運動時的相同，可根據物體在勻速直線運動時受到的摩擦力得到加速運動時的摩擦力大小。
【解答】解：（1）由圖丙可知，0～2s內物體的速度為0，即處于靜止?fàn)顟B(tài)，所以當t＝1s時，物體處于靜止?fàn)顟B(tài)；
（2）由圖乙可知，4s～6s內物體受到的推力F＝5N，
由圖丙可知，4s～6s內物體做勻速直線運動的速度，且速度v＝2m/s，
由v＝可得，行駛的距離：
s＝vt＝2m/s×2s＝4m，
所以推力F所做的功：
W＝Fs＝5N×4m＝20J；
（3）由丙圖知在4s﹣6s內，物體做勻速直線運動，處于平衡狀態，由乙圖知此時拉力F＝5N，
由二力平衡條件可知，摩擦力f＝F＝5N，
由圖丙知，當t＝3s時物體做加速運動，物體受到滑動摩擦力作用，因?yàn)橛绊懟瑒?dòng)摩擦力大小的因素壓力大小和接觸面的粗糙程度不變，因此在t＝3s時，物體受到的摩擦力與其勻速直線運動時的摩擦力大小相等，為5N。
故答案為：靜止；20；5。
【點評】將v﹣t圖象、F﹣t圖象相結合，判斷出物體各段運動狀態，根據平衡狀態中二力平衡找出力的大小是本題的關鍵所在。
12．【分析】分析清楚電路結構，根據電路結構與電路故障現象分析電路故障原因；
然后根據電路結構，應用電功率公式求出電阻阻值；
由熱量公式求出藥液吸收的熱量，然后由功率公式求出加熱時間。
【解答】解：由圖示電路圖可知，開關S1接b、S2斷開時，電路電阻最大，功率最小，處于低溫?fù)酰?br>開關S1接a、S2閉合時，電路電阻最小，電功率最大，處于高溫?fù)酰_(kāi)關S1斷開、S2閉合時，處于中溫?fù)酰?br>低溫?fù)醪荒芄ぷ?、高溫?fù)鹾椭袦負醢l(fā)熱相同，則電阻絲R2斷路；
處于中溫?fù)鯐r(shí)，只有R1接入電路，則：
R1＝＝＝242Ω，
處于高溫當時，電阻R2的功率：
P2＝P高溫?fù)酴丳1＝400W﹣200W＝200W，
電阻R2的阻值：
R2＝＝＝242Ω；
藥液的質量：
m＝ρ藥液V＝1×103kg/m3×1×10﹣3m3＝1kg，
藥液吸收的熱量：
Q＝c藥液mΔt＝4.2×103J/（kg?℃）×1kg×（100℃﹣20℃）＝3.36×105J，
煎藥壺做功：W＝Q，而W＝Pt，則加熱時間：
t＝＝＝＝840s＝14min；
故答案為：電阻絲R2斷路；242；14。
【點評】本題考查了電路故障分析、求電阻阻值、求加熱時間，分析清楚電路結構、應用電功率公式、電功率公式即可正確解題。
13．【分析】（1）物質從氣態變?yōu)橐簯B(tài)是液化過程。
（2）物質從氣態直接變?yōu)楣虘B(tài)是凝華過程。
（3）摩擦生熱過程中，機械能轉化為內能。
【解答】解：（1）露是空氣中的水蒸氣溫度降低變成小水珠，這是液化過程。
（2）霜是空氣中的水蒸氣溫度降低直接變成小冰晶，這是凝華過程。
（3）神十返回地面的過程中與大氣層劇烈摩擦，使艙體溫度升高，這是摩擦生熱現象，此過程機械能轉化為內能。
故答案為：液化；凝華；內。
【點評】本題通過詩句考查了物態變化和摩擦生熱過程中能的轉化，體現了學科間的綜合。
14．【分析】由電路圖可知，R1與R2并聯，電流表A1測干路電流，電流表A2測R2支路的電流，電壓表測電源的電壓。
根據歐姆定律分別計算定值電阻R1和R2兩端允許所加的最大電壓，根據并聯電路電壓特點可知兩電阻并聯后允許所加的最大電源電壓；
進一步確定此時通過R2的電流，根據歐姆定律計算此時通過R1的電流，根據并聯電路電流規律計算此時通過電流表A1的電流；
根據P＝UI計算電阻R1的電功率。
【解答】解：由電路圖可知，R1與R2并聯，電流表A1測干路電流，電流表A2測R2支路的電流，電壓表測電源的電壓。
由歐姆定律可得定值電阻R1和R2兩端允許所加的最大電壓分別為：
U1＝I1R1＝1A×10Ω＝10V，U2＝I2R2＝1.2A×5Ω＝6V，
因并聯電路中各支路兩端的電壓相等，所以，允許所加的最大電源電壓U＝6V；
此時通過R2的電流為1.2A，
此時通過R1的電流：I1′＝＝＝0.6A，
并聯電路干路電流等于各支路電流之和，所以此時通過電流表A1的電流為：I＝I1′+I2＝0.6A+1.2A＝1.8A，
電阻R1的電功率為：P＝UI1′＝6V×0.6A＝3.6W。
故答案為：6；1.8；3.6。
【點評】本題考查并聯電路特點、歐姆定律、電功率公式的靈活運用，屬于基礎題。
三、作圖題（本題共7分）
15．【分析】折射定律：折射光線、入射光線、法線在同一個平面內，折射光線、入射光線分居法線兩側，當光由水中斜射進入空氣中時，折射光線遠離法線，折射角大于入射角。
【解答】解：
根據光從水中斜射入空氣中，折射角大于入射角畫出折射光線。如圖所示：
。
【點評】此題考查了對折射光線的畫法，關鍵是記熟光的折射定律，搞清折射角與入射角的關系。
16．【分析】先確定所給的入射光線和折射光線的特點，然后根據凹透鏡和凸透鏡的三條特殊光線作圖。
【解答】解：凹透鏡：入射光線的延長線過焦點，則折射光線與主光軸平行；
凸透鏡：入射光線與主光軸平行，則折射光線過焦點；如下圖所示：
【點評】凸透鏡三條特殊光線的作圖：①通過焦點的光線經凸透鏡折射后將平行于主光軸。②平行于主光軸的光線經凸透鏡折射后將過焦點。③過光心的光線傳播方向不改變。
凹透鏡三條特殊光線的作圖：①延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸。②平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點。③過光心的光線傳播方向不改變。
17．【分析】由題意可知，光控開關S白天與a點接觸，太陽能電池板給蓄電池充電；晚上與b點接觸，蓄電池給路燈供電。則s與a接觸時，與b點斷開，由此可知電路的連接方法。
【解答】解：
由題知，光控開關S白天與a點接觸，太陽能電池板給蓄電池充電，則開關S與a點連接，太陽能電池板、蓄電池和開關串聯；
晚上與b點接觸，蓄電池給路燈供電，則開關S與b點連接，此時蓄電池、燈泡和開關串聯；如圖所示：
【點評】本題考查了電路圖的設計，關鍵是根據題意確定開關接不同觸點時電路的組成。
四、實驗探究題（本題3小題，共19分）
18．【分析】（1）正確放置刻度尺：零刻度線對準被測物體的一端，有刻度線的一邊要緊靠被測物體且與被測邊平行，不能歪斜；讀數時，視線要正對刻度線；注意刻度尺要估讀到分度值的下一位；
（2）溫度計讀數時要明確溫度計的分度值，視線與液柱的液面相平，還要注意是零上還是零下；水浴法加熱可以使物質受熱均勻；
（3）利用描點法作圖；
（4）晶體有固定的熔點，非晶體沒有固定的熔點。
【解答】解：（1）使用刻度尺測量物體長度時，刻度尺有刻度的一面緊貼被測部分，始端與0刻度線對齊。由圖知，甲同學測量方法正確，乙同學測量方法不正確；
木塊左側與0.00cm對齊，右側與3.80cm對齊，所以木塊的長度為L(zhǎng)＝3.80cm﹣0.00cm＝3.80cm；
（2）①該溫度計的分度值為1℃，液柱的液面在0刻度線以下，是零下，故示數為﹣4℃；實驗采用水浴加熱的好處是使物質受熱均勻；
②畫出這段時間內該物質的溫度隨時間變化的圖象如圖所示；
③由圖或表格中的數據可知，該物質在熔化過程中溫度保持不變，有固定的熔點，故該物質為晶體。
故答案為：（1）乙；3.80；（2）①﹣4；使物質受熱均勻；②；③晶體。
【點評】本題考查了刻度尺測量長度、根據數據畫圖像以及物質熔化規律的實驗，難度變大，屬于基礎性題目。
19．【分析】（1）電壓表應與燈泡并聯，滑動變阻器應串聯接入電路中，結合“滑片P向左移動時燈變暗”進行解答；
（2）由串聯電路特點和歐姆定律計算燈泡正常發光時變阻器連入阻值，從而確定規格；
（3）電壓表有示數，說明與電壓表兩接線柱連接的電路是通路，電流表無示數，說明電路斷路，從而判斷出故障的可能原因；
（4）閉合開關后，發現小燈泡不亮，但電流表有示數，說明電路是通路，原因可能是連入電阻太大，電路中電流太小所致，分析電阻過大的原因，然后進行下一步操作；
（5）認清電壓表小量程的分度值讀數，比較讀數與額定電壓的大小，根據分壓原理確定滑片移動的方向；讀出燈泡正常發光電流，根據P＝UI求出額定功率；
（6）分析各實驗多次測量的目的，然后答題。
【解答】解：（1）連接電路是，電壓表應與燈泡并聯，滑動變阻器應串聯接入電路中，滑片P向左移動時燈變暗，說明電路中電流變小，變阻器連入阻值變大，所以應將變阻器的右下接線柱接入電路，如圖：
（2）當燈泡正常發光時兩端電壓等于2.5V，此時燈泡電流（即電路中電流）約為I＝＝0.25A，
由串聯電路特點和歐姆定律可得，此時變阻器連入電路的阻值約為：R滑＝＝14Ω，所以應選擇最大阻值50Ω的滑動變阻器R2；
（3）連好電路，閉合開關，小燈泡不亮，電流表無示數，說明可能有斷路，電壓表有示數，說明電壓表兩接線柱到電源間是通路，所以故障的原因是燈泡斷路；
（4）閉合開關后，電流表有示數，說明電路是通路，燈泡沒壞，也不是斷路，可能是連入電阻太大，電路中電流太小所致，下一步操作：向右移動滑動變阻器滑片，觀察小燈泡是否發光，即應進行D項操作；
（5）電壓表小量程的分度值為0.1V，示數為0.5V，所以應增加燈兩端的電壓減小滑動變阻器的電壓，根據分壓原理，就要減小變阻器連入電路中的電阻，所以應將滑片P向右端移到合適位置；
由圖丙知，電流表使用小量程，分度值0.02A，燈泡正常發光的電流為0.3A，則小燈泡的額定功率為：P＝UI＝2.5V×0.3A＝0.75W；
（6）A、為減小誤差，測量定值電阻的電阻值需要取多次測量的平均值；
B、燈泡電阻會隨溫度變化而變化，所以測量小燈泡的電阻值不能取多次測量的平均值；
CD、電壓不同定值電阻和小燈泡的電功率也不同，所以這兩個實驗不能取多次測量的平均值；
故選：A。
故答案為：（1）見上圖；（2）R2；（3）燈泡斷路；（4）D；（5）右；0.75；（6）A。
【點評】本題考查了實物電路連接、器材選擇、電路故障的判斷、電表讀數，實驗操作、電功率的計算等，考查知識點多，綜合性強，這是初中物理電學中的重要實驗，要掌握好。
20．【分析】（1）當物距等于2倍焦距時，物體通過凸透鏡成倒立、等大的實像，此時像距也為2倍焦距，從甲中讀出物距或像距，然后求出凸透鏡的焦距；
（2）根據“物近像遠像變大，物遠像近像變小”判斷光屏移動的方向；當物距大于2倍焦距時，物體通過凸透鏡成倒立、縮小的實像；
（3）凸透鏡成像屬于光的折射現象，物體發出的光線經凸透鏡折射后，會聚在凸透鏡另一側的光屏上，形成物體的實像；如果凸透鏡的口徑大，透過的光多，像就亮；口徑小，透過的光少，像就暗；
（4）根據光線過光心不改變方向進行判斷；
（5）近視眼鏡是凹透鏡，凹透鏡對光線有發散作用，能使會聚的光線推遲會聚。
【解答】解：（1）當凸透鏡成的像是等大的倒立的實像時，物距和像距均為焦距的2倍，由圖可知物距或像距為30.0cm，則凸透鏡的焦距為15.0cm；
（2）由“物遠像近像變小”可知，當把點燃的蠟燭由圖中所示位置向左移至光具座的10cm刻度時，此時物距為40cm，大于二倍焦距，像距在一倍焦距和二倍焦距之間，此時的像變小了，故向左移動光屏才會得到一個倒立縮小的實像；
（3）凸透鏡成實像時，所有透過透鏡的光會聚到光屏上成像，遮光布遮住凸透鏡的下小半部分，整個物體發出的光雖有一小部分被擋住，但總會有一部分光通過凸透鏡而會聚成像，因此，像與原來相同，大小不變；由于透鏡的一小部分被遮住，因此折射出的光線與原來相比減少了，故亮度會變暗；
（4）隨著蠟燭的燃燒，蠟燭越來越短，根據光線過光心不改變方向，應將凸透鏡適當向下移動；
（5）近視眼是凹透鏡，凹透鏡對光線有發散作用，取一副近視鏡放在凸透鏡和蠟燭之間，會使原來會聚的光線推遲會聚；由題知光屏的位置不變，根據凸透鏡成實像時“物近像遠像變大，物遠像近像變小”可知，要在光屏上得到清晰的像，則蠟燭應向左遠離凸透鏡。
故答案為：（1）15.0；（2）左；變?。唬?）亮度稍暗的完整的像；（4）下；（5）左。
【點評】此題考查的是凸透鏡焦距的確定及成像規律和實際應用，屬于基本技能的考查和基本規律的應用，難度不大，熟練掌握凸透鏡成像規律是解決此類問題的前提。
五、計算題（本題2小題，共13分）
21．【分析】（1）已知路程和時間，利用v＝計算選手全程的平均速度；
（2）已知大橋全長，以平均速度計算，利用v＝公式變形計算這名選手通過大橋用了多長時間；
（3）整支隊伍全部通過大橋的路程等于大橋長加上隊伍長，根據v＝求出隊伍在500s內通過的路程，減去橋長即為隊伍的長度。
【解答】解：（1）選手跑完馬拉松的平均速度：
v＝＝≈5m/s；
（2）大橋全長s橋＝940m，
由v＝可得，這名選手通過大橋所用時間t2＝＝＝188s；
（3）由v＝可得，隊伍通過的總路程：
s′＝v′t′＝4m/s×500s＝2000m，
隊伍長度為：
s隊伍＝s′﹣s橋＝2000m﹣940m＝1060m。
答：（1）這名選手的平均速度是5m/s；
（2）這名選手通過大橋用了188s時間；
（3）馬拉松隊伍有1060m長。
【點評】此題主要考查的是學生對速度計算公式的理解和掌握，明確整支隊伍全部通過大橋的路程等于大橋長加上隊伍長是解決此題的關鍵。
22．【分析】（1）當氣溫等于或高于25℃時，S2斷開，R1與R2串聯，電流表測電路中的電流，根據P＝UI求出電阻絲R1兩端的電壓；
根據串聯電路的電壓特點求出R2兩端的電壓，根據歐姆定律求出R2的阻值；
（3）根據歐姆定律求出R1的阻值，當氣溫低于25℃時，S1、S2都閉合，電路為R1的簡單電路，根據P＝UI＝求出電路的總功率，由W＝Pt算出電路工作0.5h消耗電能。
【解答】解：（1）當氣溫等于或高于25℃時，S2斷開，R1與R2串聯，電流表測電路中的電流，
此時R1的電功率為20W，電流表的示數為1A，
由P＝UI可得，電阻絲R1兩端的電壓：
U1＝＝＝20V；
因串聯電路中總電壓等于各分電壓之和，
所以，R2兩端的電壓：
U2＝U﹣U1＝220V﹣20V＝200V，
由I＝可得，R2的阻值：
R2＝＝＝200Ω；
（2）R1的阻值：
R1＝＝＝20Ω；
當氣溫低于25℃時，S1、S2都閉合，電路為R1的簡單電路，
此時電路的總功率：
P＝＝＝2420W＝2.42kW，
由P＝得電路工作0.5h消耗電能是：
W＝Pt＝2.42kW×0.5h＝1.21kW?h。
答：（1）電阻絲R2的阻值為200Ω；
（2）當氣溫低于25℃時，電路工作0.5h消耗電能是1.21kW?h。
【點評】本題考查了串聯電路的特點和歐姆定律、電功率公式的應用以及電功公式的應用，分清不同溫度時電路的連接方式是關鍵。
六、綜合能力題（本題3小題，共19分）
23．【分析】（1）“云霧”是由于水蒸氣遇冷液化形成的，根據物質前后的狀態判斷物態變化；
（2）在流體中，流動速度越大的位置壓強越??；當乒乓球懸浮于空氣中不動時，受平衡力作用；
（3）磁能生電，電能生磁。
【解答】解：（1）看到的云霧是空氣中的水蒸氣遇冷液化成的人眼能看見的小水珠；
（2）在礦泉水瓶中倒入少許液氮，蓋上中間有孔的瓶蓋，輕輕搖動一下礦泉水瓶，我們會看到淺白色的水霧從瓶蓋的小孔中噴射而出，這時將一個乒乓球輕輕放在小孔上方，由于此處氣流速度大，壓強小，從而乒乓球兩側的壓強比周邊空氣的大氣壓強小，當乒乓球懸浮于空氣中不動時，受平衡力作用，支持力等于重力；
（3）強磁鐵往下掉的過程中，會使超導物塊中產生感應電流，而這個電流會產生磁場，導致強磁鐵和物塊相互排斥。
故答案為：（1）空氣中的水蒸氣；液化；（2）??；等于；（3）感應；磁場。
【點評】本題考查物態變化，流速與壓強，感應電流難度是一道綜合題。
24．【分析】（1）知道發電廠輸出電功率和輸送電壓110kV，根據P＝UI求出輸電線路的電流，利用P＝I2R求出輸電線路損失的熱功率，然后求出輸電線路損失的熱功率與發電廠輸出電功率的比值；
（2）知道發電廠輸出電功率和輸送電壓1100kV，根據P＝UI求出輸電線路的電流，利用P＝I2R求出輸電線路損失的熱功率，然后求出兩種情況下高壓輸送電能損失的熱功率之比，進一步得出采用超高壓遠距離輸電的優點；
（3）某些特殊的材料，當溫度降低到一定時，電阻值突然為零的現象，叫超導現象。
【解答】解：
（1）采用110kV的高壓輸送電能時，
由P＝UI可得，輸電線路的電流：I1＝＝＝1000A，
輸電線路損失的熱功率：P1＝I12R＝（1000A）2×10Ω＝1×107W，
則P1：P0＝1×107W：1.1×108W＝1：11；
（2）采用1100kV超高壓輸送電能時，
此時輸電線路的電流：I2＝＝＝100A，
此時輸電線路損失的熱功率：P2＝I22R＝（100A）2×10Ω＝1×105W，
則P2：P1＝1×105W：1×107W＝1：100，
比較兩種情況可知，采用超高壓遠距離輸電可以大大降低輸電線路的熱功率損失；
（3）由P＝I2R可知，要使輸電線路中的熱功率損耗為零，則輸電線的電阻應為零，可以采用超導材料做為輸電線材料。
故答案為：
（1）1000；1×107；1：11；（2）1×105；1：100；熱功率；（3）超導材料。
【點評】本題以“西電東送”為背景考查了電功率公式的應用以及超導材料應用前景，靈活的利用公式是關鍵。
25．【分析】（1）由題意知：組成三層膜的兩種金屬中，有一種是鐵、鈷、鎳這三種容易被磁化的金屬中的一種，另一種是不易被磁化的其他金屬，才可能產生“巨磁電阻效應”。
那么給出的四組物質中，只需找到一個是磁性物質，而另一種是非磁性金屬即可。
（2）從圖象判斷的比值隨磁場強度的變化規律做出解答；
（3）此問可從（“新型讀出磁頭”，將磁場對復合膜阻值的影響轉換成電流的變化來讀取信息）中來得出結論。
（4）圖中找出，在發生“巨磁電阻效應”時，R、R0的比值的大小變化，可判斷出R、R0的大小關系。
（5）由“巨磁電阻效應”知，“新型讀出磁頭”在磁場的影響下，阻值會變小，相應的電流會變大，但電流是不變的，所以可以判斷此過程中電壓的變化，故可理解圖象中的信息。
【解答】解：（1）由題意知，組成層膜的兩種金屬有一種是易磁化的金屬鐵、鈷、鎳中的其中一種，另一種是不易被磁化的，故選B；
（2）由圖乙可知，圖線3在磁場強度變大時，的比值先迅速減小，遠小于1，再不變，說明電阻R也是先減小，后不變的；
（3）“新型讀出磁頭”可將微弱的磁信息轉化為電信息；
“新型讀出磁頭”是磁場引起復合膜阻值的變化，從而產生電壓的變化，該過程并沒有產生感應電流，所以該轉化過程不是利用電磁感應原理。
（4）根據題意，三條圖線中鐵膜層的厚度均是3nm，圖線1、圖線2和圖線3中鉻膜層的厚度分別是1.8nm、1.2nm和0.9nm（相當于圖線1中鉻膜層最長），根據電阻與長度的關系，可知圖線1中R0的阻值最大，由圖像可知加磁后，圖線1中的比值也最大，所以當磁場強度相同時，圖線1的阻值最大（即R的阻值最大），
圖乙中，當磁場強度是20單位時，的比值是圖線1的最大，圖線3的最小，說明圖線3的變化最為明顯，故AD符合題意，BC不符合題意。
（5）在丁圖中，由“巨磁電阻效應”知，有磁時電阻變小，由于電流保持恒定，所以電壓要變小。即有磁時電壓小 無磁時電壓大。根據丁圖可知應為01100；
故答案為：（1）B；（2）先減小后不變；（3）電；不是；（4）AD；（5）01100。
【點評】本題為信息給予題，考查了巨磁效應的相關知識，題中給出的信息有限，需要我們學會從眾多文字中尋找答案并加以分析，難度較大。
時間
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
溫度（℃）
﹣8
﹣6
﹣2
0
0
0
0
0
1
2
狀態
固態
固液共存
液態
