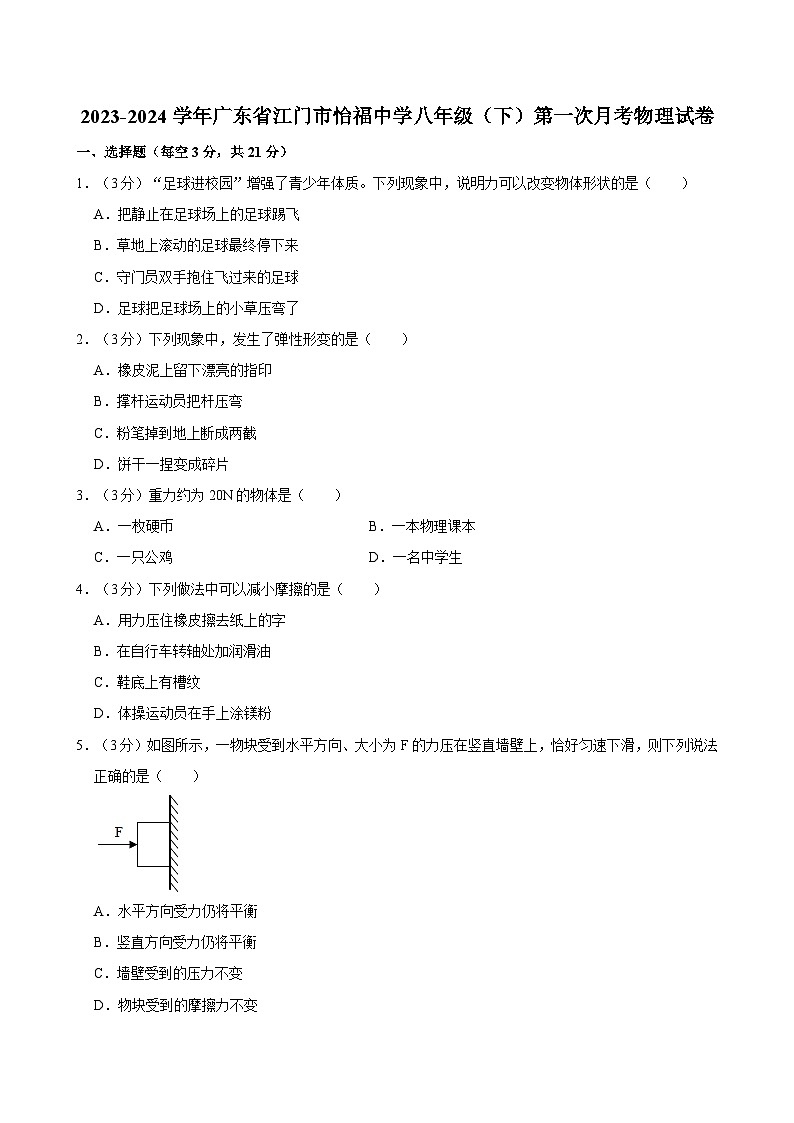

2023-2024學年廣東省江門市怡福中學八年級（下）第一次月考物理試卷

這是一份2023-2024學年廣東省江門市怡福中學八年級（下）第一次月考物理試卷，共22頁。試卷主要包含了選擇題，填空題，作圖題，實驗題，計算題，綜合題等內容，歡迎下載使用。
1．（3分）“足球進校園”增強了青少年體質。下列現象中，說明力可以改變物體形狀的是（ ）
A．把靜止在足球場上的足球踢飛
B．草地上滾動的足球最終停下來
C．守門員雙手抱住飛過來的足球
D．足球把足球場上的小草壓彎了
2．（3分）下列現象中，發生了彈性形變的是（ ）
A．橡皮泥上留下漂亮的指印
B．撐桿運動員把桿壓彎
C．粉筆掉到地上斷成兩截
D．餅干一捏變成碎片
3．（3分）重力約為20N的物體是（ ）
A．一枚硬幣B．一本物理課本
C．一只公雞D．一名中學生
4．（3分）下列做法中可以減小摩擦的是（ ）
A．用力壓住橡皮擦去紙上的字
B．在自行車轉軸處加潤滑油
C．鞋底上有槽紋
D．體操運動員在手上涂鎂粉
5．（3分）如圖所示，一物塊受到水平方向、大小為F的力壓在豎直墻壁上，恰好勻速下滑，則下列說法正確的是（ ）
A．水平方向受力仍將平衡
B．豎直方向受力仍將平衡
C．墻壁受到的壓力不變
D．物塊受到的摩擦力不變

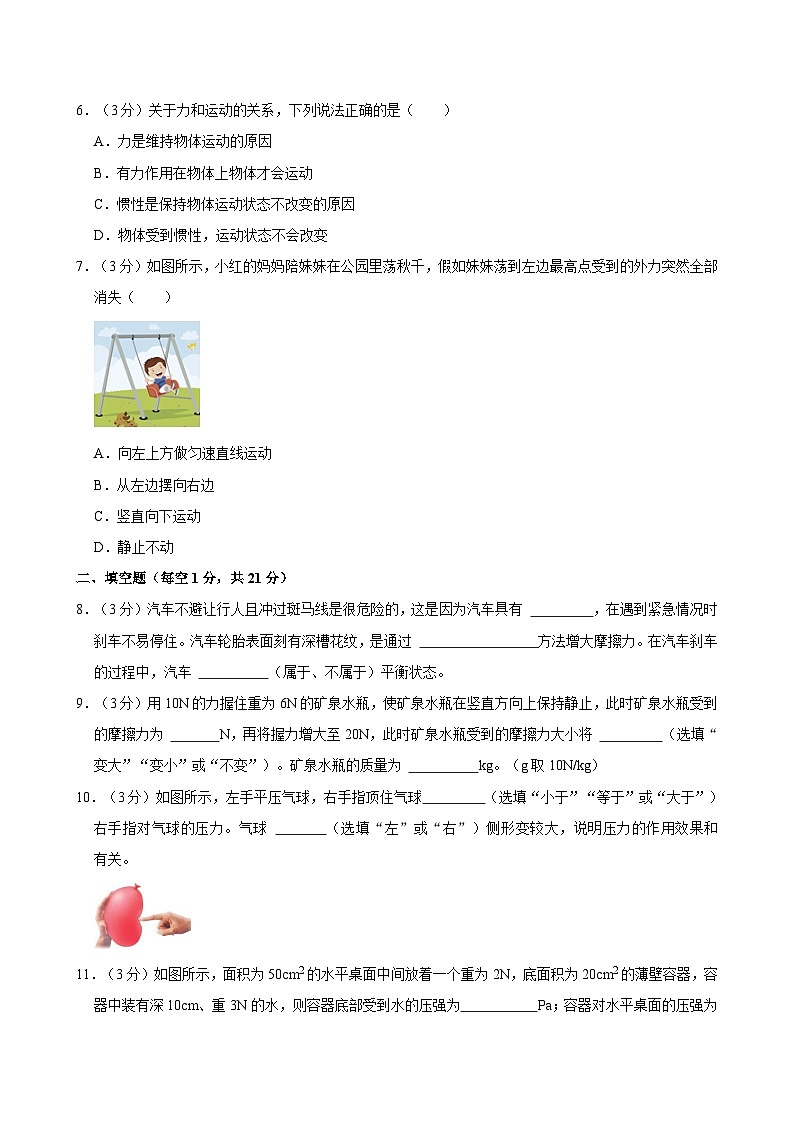

6．（3分）關于力和運動的關系，下列說法正確的是（ ）
A．力是維持物體運動的原因
B．有力作用在物體上物體才會運動
C．慣性是保持物體運動狀態不改變的原因
D．物體受到慣性，運動狀態不會改變
7．（3分）如圖所示，小紅的媽媽陪妹妹在公園里蕩秋千，假如妹妹蕩到左邊最高點受到的外力突然全部消失（ ）
A．向左上方做勻速直線運動
B．從左邊擺向右邊
C．豎直向下運動
D．靜止不動
二、填空題（每空1分，共21分）
8．（3分）汽車不避讓行人且沖過斑馬線是很危險的，這是因?yàn)槠嚲哂? ，在遇到緊急情況時剎車不易停住。汽車輪胎表面刻有深槽花紋，是通過 方法增大摩擦力。在汽車剎車的過程中，汽車 （屬于、不屬于）平衡狀態。
9．（3分）用10N的力握住重為6N的礦泉水瓶，使礦泉水瓶在豎直方向上保持靜止，此時礦泉水瓶受到的摩擦力為 N，再將握力增大至20N，此時礦泉水瓶受到的摩擦力大小將 （選填“變大”“變小”或“不變”）。礦泉水瓶的質量為 kg。（g取10N/kg）
10．（3分）如圖所示，左手平壓氣球，右手指頂住氣球 （選填“小于”“等于”或“大于”）右手指對氣球的壓力。氣球 （選填“左”或“右”）側形變較大，說明壓力的作用效果和 有關。

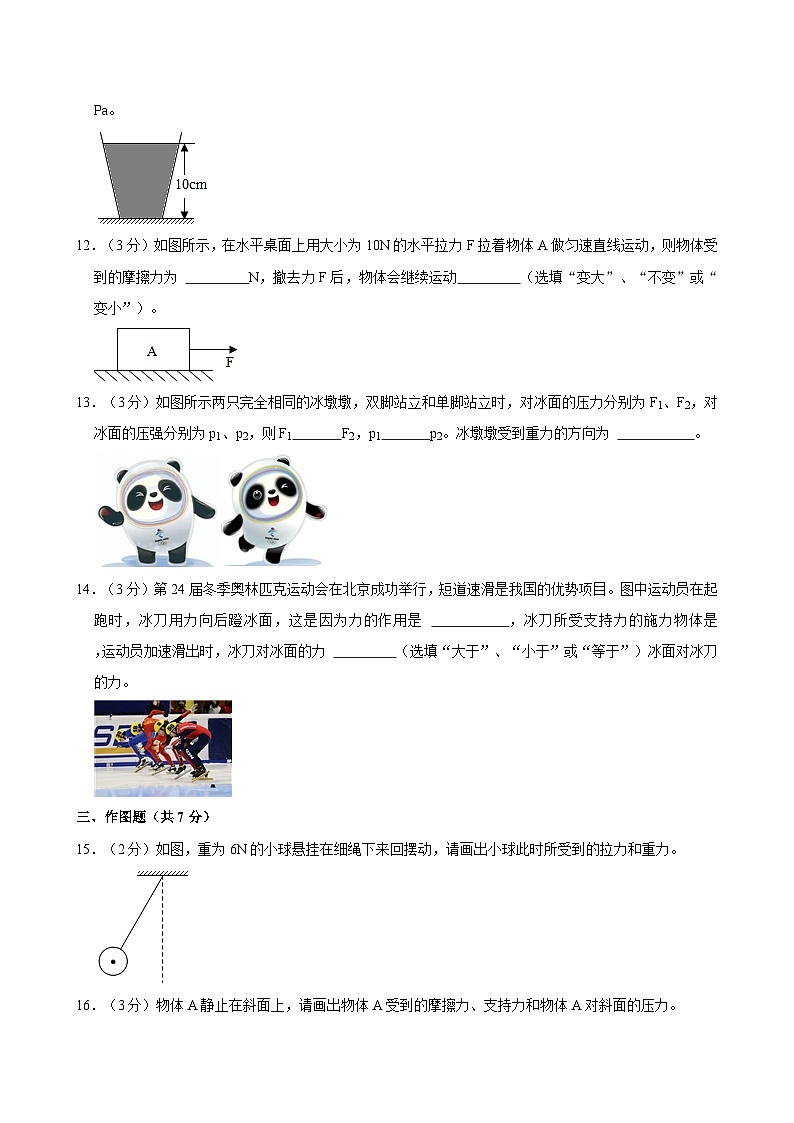

11．（3分）如圖所示，面積為50cm2的水平桌面中間放著一個重為2N，底面積為20cm2的薄壁容器，容器中裝有深10cm、重3N的水，則容器底部受到水的壓強為 Pa；容器對水平桌面的壓強為 Pa。
12．（3分）如圖所示，在水平桌面上用大小為10N的水平拉力F拉著物體A做勻速直線運動，則物體受到的摩擦力為 N，撤去力F后，物體會繼續運動 （選填“變大”、“不變”或“變小”）。
13．（3分）如圖所示兩只完全相同的冰墩墩，雙腳站立和單腳站立時，對冰面的壓力分別為F1、F2，對冰面的壓強分別為p1、p2，則F1 F2，p1 p2。冰墩墩受到重力的方向?yàn)? 。
14．（3分）第24屆冬季奧林匹克運動會在北京成功舉行，短道速滑是我國的優勢項目。圖中運動員在起跑時，冰刀用力向后蹬冰面，這是因?yàn)榱Φ淖饔檬? ，冰刀所受支持力的施力物體是 ，運動員加速滑出時，冰刀對冰面的力 （選填“大于”、“小于”或“等于”）冰面對冰刀的力。
三、作圖題（共7分）
15．（2分）如圖，重為6N的小球懸掛在細繩下來回?cái)[動，請畫出小球此時所受到的拉力和重力。
16．（3分）物體A靜止在斜面上，請畫出物體A受到的摩擦力、支持力和物體A對斜面的壓力。
17．（2分）圖中，一鐵球靜止在水平桌面上，O是它的重心
四、實驗題（每空1分，共19分）
18．（7分）小明同學在“研究影響滑動摩擦力大小的因素”的實驗中，水平桌面上的器材有彈簧測力計、長方體木塊、砝碼、長木板和毛巾，實驗過程如圖所示。
（1）實驗中，當用彈簧測力計水平拉動長方體木塊，沿長木板做 運動，彈簧測力計對木塊的拉力與木塊受到的滑動摩擦力的大小 。
（2）第一次測量過程中彈簧測力計的示數如圖甲所示，F(xiàn)1＝ N。
（3）比較甲、乙兩次實驗可研究滑動摩擦力大小與 的關系。
（4）比較 兩次實驗所得的結論，可以解釋滑動摩擦力大小與接觸面粗糙程度的關系。
（5）小明將圖乙中的木塊沿豎直方向截去一半后，測得木塊所受的滑動摩擦力變?yōu)樵瓉?lái)一半。由此得出：滑動摩擦力的大小隨接觸面積的減小而減小。你認為他得出這一結論正確嗎？答： ，原因是 。
19．（6分）如圖甲、乙、丙、丁是用壓強計探究“液體內部壓強”的實驗。
（1）實驗時，通過比較U形管兩邊的 來比較液體壓強大小；
（2）比較乙、丙實驗可知，液體內部壓強與液體的 有關；此時壓強計 連通器（填“是”或“不是”）；
（3）比較圖丙和圖丁，得出的結論是 ；
（4）如圖戊、己，保持探頭在水中深度不變、改變彈頭朝向，發現h1＝h2，說明了同種液體的相同深度中，不同方向的液體壓強大小 。
（5）為了證明液體內部的壓強與密度有關，有同學提出保持丁中的探頭的位置不變，將一杯比丁更濃的鹽水倒入燒杯中攪勻后，可以得出的結論是液體的密度越大，其內都?jí)簭?qiáng)越大 。（正確、錯誤）
20．（6分）如圖所示為小麗在“研究影響壓力作用效果的因素”實驗中所選用的器材在水平桌面上進行的實驗過程圖示；
（1）本實驗所用到的科學探究方法是： 、 ；
（2）小麗為了探究壓力作用的效果跟壓力大小的關系，應該通過圖中的 兩次實驗進行比較得出結論；為了探究壓力作用的效果跟受力面積大小的關系，應該通過圖中的 兩次實驗進行比較；
（3）在生活中，書包的背帶做得比較寬，這是利用了 來減小壓力作用的效果；俗話說“磨刀不誤砍柴工”所蘊含的物理知識是 來增大壓力作用的效果。
五、計算題（19題6分，20題7分，共13分）
21．（6分）小明的質量為70kg，每只腳著地面積相同，均為250cm2，g＝10N/kg。求：
（1）小明受到重力大??？
（2）小明站在冰面上時，小明對冰面的壓強為多大？
22．（7分）如圖所示，在水平桌面上靜止放著一杯水，已知杯和水的總質量為0.4kg，杯底的面積為3×10﹣3m2（g＝10N/kg，ρ水＝1000kg/m3）求：
（1）杯和水的總重G；
（2）水對杯底的液體壓強p；
（3）水對杯底的壓力F。
六、綜合題（每空1分，21題7分，22題6分，23題6分，共19分）
23．（7分）物體在流體（氣體或液體）中運動時，會受到阻力作用，速度越大，阻力越大，橫截面積越大，阻力越大，流體阻力跟物體的形狀有關，頭圓尾尖（這種形狀通常叫做流線型）（例如雨滴）從高空由靜止下落，速度會越來越大，下落一段距離后，將以某一速度做勻速直線運動
（1）雨滴在高空形成后從靜止研始下落，雨滴下落過程中，隨著雨滴速度的增大 ，受到的阻力 （前兩空均選填“增大”“減小”或“不變”）。當雨滴受到的阻力 （選填“大于”“小于”或“等于”）重力時，雨滴開始勻速直線下落。
（2）如圖甲、乙所示，將所受重力均為50N、表面粗糙程度相同的物體 A、B疊放在粗糙的水平桌面上。用30N的水平推力作用在B上，A、B一起做勻速直線運動。若忽略空氣阻力 N，方向?yàn)? 。
（3）圖乙中，將B疊放在A的上方，用大小為F2的水平推力作用在A上，A、B仍然一起做勻速直線運動，則F2 F1，物體B受到的摩擦力大小為 N。
24．（6分）隨著科技發展，汽車的安全系數越來越高，裝飾也越來越好看，又能對人起到保護作用。
（1）安全帶和頭枕都能防止汽車發生事故時因慣性造成傷害，其中系安全帶 （選填“能”或“不能”）減小人的慣性；頭枕主要是防止以下哪種情況對人體造成傷害 （填字母）。
A.緊急剎車
B.前方碰撞
C.后方追尾
D.左右轉彎
（2）若汽車在向北行駛時突然向東轉彎，則坐在車內的人將向 傾斜。車輛緊剎車時，車輪胎與地面之間的摩擦主要屬于 摩擦。
（3）汽車?yán)悤r(shí)，高速行駛的汽車途經如圖丙所示的“S”形彎道時，考慮到汽車有可能“沖出賽道”的情況，應該站在 和 處。（均選填“A”、“B”、“C”或“D”）
25．（6分）請你把下面彈簧測力計的，使用方法補全。
①了解彈簧測力計的 ，使用時不能超過它；
②校正 并將彈簧測力計按測量時所需的位置放好；
③測量時，要使彈簧測力計內彈簧的伸長方向與測力的方向一致，觀察時 ；
④彈簧測力計是根據彈簧的 與所受拉力成正比的道理制成的；
⑤圖1中物體受重力是 N；
⑥如2圖所示，在彈簧測力計的兩側沿水平方向各加4N拉力并使其保持靜止，此時彈簧測力計的示數為 。
A.0N
B.2N
C.4N
D.8N
2023-2024學年廣東省江門市怡福中學八年級（下）第一次月考物理試卷
參考答案與試題解析
一、選擇題（每空3分，共21分）
1．（3分）“足球進校園”增強了青少年體質。下列現象中，說明力可以改變物體形狀的是（ ）
A．把靜止在足球場上的足球踢飛
B．草地上滾動的足球最終停下來
C．守門員雙手抱住飛過來的足球
D．足球把足球場上的小草壓彎了
【答案】D
【解答】解：A、把靜止在足球場上的足球踢飛，說明力可以改變物體的運動狀態；
B、草地上滾動的足球最終停下來，說明力可以改變物體的運動狀態；
C、守門員雙手抱住飛過來的足球，說明力可以改變物體的運動狀態；
D、足球把足球場上的小草壓彎了，故D符合題意。
故選：D。
2．（3分）下列現象中，發生了彈性形變的是（ ）
A．橡皮泥上留下漂亮的指印
B．撐桿運動員把桿壓彎
C．粉筆掉到地上斷成兩截
D．餅干一捏變成碎片
【答案】B
【解答】解：ACD、橡皮泥上留下漂亮的指印，故ACD錯誤；B，運動員離開后，屬于彈性形變。故選：B。
3．（3分）重力約為20N的物體是（ ）
A．一枚硬幣B．一本物理課本
C．一只公雞D．一名中學生
【答案】C
【解答】解：物體的質量，
A．一塊橡皮的質量在8g左右，在7g左右；
B．一本物理書的質量在200g＝0.2kg左右；
C．一只公雞的質量約4kg；
D．一名中學生的質量約50kg。
故選：C。
4．（3分）下列做法中可以減小摩擦的是（ ）
A．用力壓住橡皮擦去紙上的字
B．在自行車轉軸處加潤滑油
C．鞋底上有槽紋
D．體操運動員在手上涂鎂粉
【答案】B
【解答】解：
A、用力壓住橡皮擦去紙上的字，通過增大壓力來增大摩擦力；
B、在自行車轉軸處加潤滑油，故B正確；
C、鞋底上有槽紋，通過增大接觸面的粗糙程度來增大摩擦力；
D、體操運動員在手上涂鎂粉，通過增大接觸面的粗糙程度來增大摩擦力。
故選：B。
5．（3分）如圖所示，一物塊受到水平方向、大小為F的力壓在豎直墻壁上，恰好勻速下滑，則下列說法正確的是（ ）
A．水平方向受力仍將平衡
B．豎直方向受力仍將平衡
C．墻壁受到的壓力不變
D．物塊受到的摩擦力不變
【答案】A
【解答】解：物塊在水平方向受壓力和豎直墻壁的支持力，略微減小F物塊仍沿墻壁下滑，支持力變小，故A正確；
一物塊受到水平方向、大小為F的力壓在豎直墻壁上，則物體處于平衡狀態，則物塊在豎直方向受重力和摩擦力作用，故摩擦力大小為G。
現略微減小F物塊仍沿墻壁下滑時，在接觸面的粗糙程度一定時，摩擦力將變小，物塊受到的摩擦力變小。故BD錯誤。
故選：A。
6．（3分）關于力和運動的關系，下列說法正確的是（ ）
A．力是維持物體運動的原因
B．有力作用在物體上物體才會運動
C．慣性是保持物體運動狀態不改變的原因
D．物體受到慣性，運動狀態不會改變
【答案】C
【解答】解：AB、力是改變物體運動狀態的原因，物體受不受力都會運動；
CD、保持物體運動狀態不變的原因是物體具有慣性，不能說受到慣性，D錯誤。
故選：C。
7．（3分）如圖所示，小紅的媽媽陪妹妹在公園里蕩秋千，假如妹妹蕩到左邊最高點受到的外力突然全部消失（ ）
A．向左上方做勻速直線運動
B．從左邊擺向右邊
C．豎直向下運動
D．靜止不動
【答案】D
【解答】解：牛頓第一定律告訴我們：一切物體在沒有受到外力作用時，總保持靜止?fàn)顟B(tài)或勻速直線運動狀態，若速度為零，否則；在左邊最高點時，若外力突然消失，她將處于靜止?fàn)顟B(tài)、B、C錯誤。
故選：D。
二、填空題（每空1分，共21分）
8．（3分）汽車不避讓行人且沖過斑馬線是很危險的，這是因?yàn)槠嚲哂? 慣性 ，在遇到緊急情況時剎車不易停住。汽車輪胎表面刻有深槽花紋，是通過 增大接觸面的粗糙程度 方法增大摩擦力。在汽車剎車的過程中，汽車 不屬于 （屬于、不屬于）平衡狀態。
【答案】慣性；增大接觸面的粗糙程度；不屬于。
【解答】解：（1）汽車不避讓行人且沖過斑馬線是很危險的，這是因?yàn)槠嚲哂袘T性，但仍會保持原來的運動狀態繼續向前運動一段距離。
（2）汽車輪胎表面刻有深槽花紋，是通過增大接觸面的粗糙程度的方法增大摩擦力。
（3）在汽車剎車的過程中，汽車的速度不斷減小。
故答案為：慣性；增大接觸面的粗糙程度。
9．（3分）用10N的力握住重為6N的礦泉水瓶，使礦泉水瓶在豎直方向上保持靜止，此時礦泉水瓶受到的摩擦力為 6 N，再將握力增大至20N，此時礦泉水瓶受到的摩擦力大小將 不變 （選填“變大”“變小”或“不變”）。礦泉水瓶的質量為 0.6 kg。（g取10N/kg）
【答案】6；不變；0.6。
【解答】解：由于礦泉水瓶子在握力作用下處于靜止?fàn)顟B(tài)，所以在豎直方向上礦泉水瓶子受平衡力，f＝G＝6N；
當握力增大時，由于礦泉水瓶子仍然靜止，摩擦力與重力仍然平衡，摩擦力仍為6N；
已知礦泉水瓶重力為6N，所以根據G＝mg可知＝＝0.5kg。
故答案為：6；不變。
10．（3分）如圖所示，左手平壓氣球，右手指頂住氣球 等于 （選填“小于”“等于”或“大于”）右手指對氣球的壓力。氣球 右 （選填“左”或“右”）側形變較大，說明壓力的作用效果和 受力面積 有關。
【答案】等于；右；受力面積。
【解答】解：
（1）氣球靜止，受到平衡力的作用；
（2）由于壓力相等，左手對球的受力面積大，說明壓力的作用效果和受力面積有關。
故答案為：等于；右；受力面積。
11．（3分）如圖所示，面積為50cm2的水平桌面中間放著一個重為2N，底面積為20cm2的薄壁容器，容器中裝有深10cm、重3N的水，則容器底部受到水的壓強為 1000 Pa；容器對水平桌面的壓強為 2500 Pa。
【答案】見試題解答內容
【解答】解：
（1）水的深度h＝10cm＝0.1m，
容器底部受到水的壓強：
p＝ρgh＝6.0×103kg/m5×10N/kg×0.1m＝1000Pa；
（2）水平桌面受到容器的壓力：
F＝G容器+G水＝8N+3N＝5N，
容器對桌面的壓強：
p＝＝＝2500Pa。
故答案為：1000；2500。
12．（3分）如圖所示，在水平桌面上用大小為10N的水平拉力F拉著物體A做勻速直線運動，則物體受到的摩擦力為 10 N，撤去力F后，物體會繼續運動 不變 （選填“變大”、“不變”或“變小”）。
【答案】10；不變。
【解答】解：（1）物體勻速運動時，豎直方向上受到重力和支持力，重力和支持力是一對平衡力，拉力大小是10N。
（2）撤去力F后，壓力不變，滑動摩擦力保持10N不變。
故答案為：10；不變。
13．（3分）如圖所示兩只完全相同的冰墩墩，雙腳站立和單腳站立時，對冰面的壓力分別為F1、F2，對冰面的壓強分別為p1、p2，則F1 ＝ F2，p1 ＜ p2。冰墩墩受到重力的方向?yàn)? 豎直向下 。
【答案】＝；＜；豎直向下。
【解答】解：（1）如圖所示兩只完全相同的冰墩墩，雙腳站立和單腳站立時，故有：
F1＝F2；
（2）雙腳站立時的受力面積大于單腳站立時的受力面積，根據p＝2＜p2；
（3）冰墩墩受到重力的方向是豎直向下的。
故答案為：＝；＜；豎直向下。
14．（3分）第24屆冬季奧林匹克運動會在北京成功舉行，短道速滑是我國的優勢項目。圖中運動員在起跑時，冰刀用力向后蹬冰面，這是因?yàn)榱Φ淖饔檬? 相互的 ，冰刀所受支持力的施力物體是 冰面 ，運動員加速滑出時，冰刀對冰面的力 等于 （選填“大于”、“小于”或“等于”）冰面對冰刀的力。
【答案】相互的；冰面；等于。
【解答】解：運動員在起跑時，用冰刀向后蹬冰面，冰刀所受力的施力物體是冰面，冰刀對冰面的力和冰面對冰刀的力是相互的力，冰刀對冰面的力等于冰面對冰刀的力。
故答案為：相互的；冰面。
三、作圖題（共7分）
15．（2分）如圖，重為6N的小球懸掛在細繩下來回?cái)[動，請畫出小球此時所受到的拉力和重力。
【答案】
【解答】解：小球受重力和細繩的拉力作用，重力方向豎直向下，如圖所示：
16．（3分）物體A靜止在斜面上，請畫出物體A受到的摩擦力、支持力和物體A對斜面的壓力。
【答案】
【解答】解：物體對斜面的壓力FN′作用在斜面上，方向垂直于斜面向下，
物體受到的支持力FN也作用在斜面上，方向垂直于斜面向上，
這兩個力大小相等，F(xiàn)N′＝FN，作用點均在物體與斜面的接觸面上，
物塊A靜止在斜面上，有沿斜面下滑的趨勢，作用點可畫在物體的重心上
17．（2分）圖中，一鐵球靜止在水平桌面上，O是它的重心
【答案】見解答圖
【解答】解：鐵球靜止在水平桌面上，處于平衡狀態，大小相等，過鐵球的球心O，注意兩條線段的長度要相等、F，如圖所示：
四、實驗題（每空1分，共19分）
18．（7分）小明同學在“研究影響滑動摩擦力大小的因素”的實驗中，水平桌面上的器材有彈簧測力計、長方體木塊、砝碼、長木板和毛巾，實驗過程如圖所示。
（1）實驗中，當用彈簧測力計水平拉動長方體木塊，沿長木板做 勻速直線 運動，彈簧測力計對木塊的拉力與木塊受到的滑動摩擦力的大小 相等 。
（2）第一次測量過程中彈簧測力計的示數如圖甲所示，F(xiàn)1＝ 1.2 N。
（3）比較甲、乙兩次實驗可研究滑動摩擦力大小與 壓力大小 的關系。
（4）比較 乙、丙 兩次實驗所得的結論，可以解釋滑動摩擦力大小與接觸面粗糙程度的關系。
（5）小明將圖乙中的木塊沿豎直方向截去一半后，測得木塊所受的滑動摩擦力變?yōu)樵瓉?lái)一半。由此得出：滑動摩擦力的大小隨接觸面積的減小而減小。你認為他得出這一結論正確嗎？答： 不正確 ，原因是 沒有控制壓力大小相同 。
【答案】（1）勻速直線；相等；（2）1.2；（3）壓力大??；（4）乙、丙；（5）不正確；沒有控制壓力大小相同。
【解答】解：（1）實驗中，木塊沿水平方向做勻速直線運動，由二力平衡知識可知；
（2）由圖甲可知，彈簧測力計的分度值為0.2N；
（3）甲、乙實驗中，壓力不同；
（4）由乙、丙兩次實驗可知，接觸面越粗糙，滑動摩擦力就越大；
（5）探究滑動摩擦力與受力面積的關系時，壓力和接觸面粗糙程度應相同，沒有控制壓力大小不變。
故答案為：（1）勻速直線；相等；（3）壓力大小、丙；（5）不正確。
19．（6分）如圖甲、乙、丙、丁是用壓強計探究“液體內部壓強”的實驗。
（1）實驗時，通過比較U形管兩邊的 液面高度差 來比較液體壓強大?。?br>（2）比較乙、丙實驗可知，液體內部壓強與液體的 深度 有關；此時壓強計 不是 連通器（填“是”或“不是”）；
（3）比較圖丙和圖丁，得出的結論是 相同深度時，液體密度越大，液體壓強越大 ；
（4）如圖戊、己，保持探頭在水中深度不變、改變彈頭朝向，發現h1＝h2，說明了同種液體的相同深度中，不同方向的液體壓強大小 相等 。
（5）為了證明液體內部的壓強與密度有關，有同學提出保持丁中的探頭的位置不變，將一杯比丁更濃的鹽水倒入燒杯中攪勻后，可以得出的結論是液體的密度越大，其內都?jí)簭?qiáng)越大 錯誤 。（正確、錯誤）
【答案】（1）液面高度差；（2）深度；不是；（3）相同深度時，液體密度越大，液體壓強越大；（4）相等；（5）錯誤。
【解答】解：（1）壓強計是通過U形管中液面的高度差來反映被測壓強大小的。液面高度差越大；這種方法叫做轉換法；
（2）比較圖乙、丙可知，深度不同，說明液體壓強與液體的深度有關，不是連通器；
（3）比較圖丙、丁可知，密度不同，由此可得出結論相同深度時，液體壓強越大；
（4）如圖戊和圖己所示保持探頭在水中的深度不變，改變其方向，說明液體內部同一深度；
（5）要探究液體內部壓強與液體密度的關系，則應保持深度不變，密度增大，沒有控制深度不變。
故答案為：（1）液面高度差；（2）深度；（3）相同深度時，液體壓強越大；（5）錯誤。
20．（6分）如圖所示為小麗在“研究影響壓力作用效果的因素”實驗中所選用的器材在水平桌面上進行的實驗過程圖示；
（1）本實驗所用到的科學探究方法是： 轉換法 、 控制變量法 ；
（2）小麗為了探究壓力作用的效果跟壓力大小的關系，應該通過圖中的 甲、乙 兩次實驗進行比較得出結論；為了探究壓力作用的效果跟受力面積大小的關系，應該通過圖中的 乙、丙 兩次實驗進行比較；
（3）在生活中，書包的背帶做得比較寬，這是利用了 增大受力面積 來減小壓力作用的效果；俗話說“磨刀不誤砍柴工”所蘊含的物理知識是 通過減小受力面積 來增大壓力作用的效果。
【答案】（1）轉換法；控制變量法；（2）甲、乙；乙、丙；（3）增大受力面積；通過減小受力面積。
【解答】解：（1）根據海綿的凹陷程度來比較壓力的作用效果，采用了轉換法，研究與其中一個因素的關系時，故本實驗的科學探究方法是：轉換法和控制變量法；
（2）小麗為了探究壓力作用的效果跟壓力大小的關系，要控制受力面積相同、乙兩次實驗進行比較，壓力越大；
若要探究壓力的作用效果與受力面積的關系，要控制壓力相同、丙兩次實驗比較，受力面積越?。?br>（3）在生活中，書包的背帶做得又寬又大；俗話說“磨刀不誤砍柴工”所蘊含的物理知識是：通過減小受力面積來增加壓力作用的效果。
故答案為：（1）轉換法；控制變量法、乙；乙、丙；（3）增大受力面積。
五、計算題（19題6分，20題7分，共13分）
21．（6分）小明的質量為70kg，每只腳著地面積相同，均為250cm2，g＝10N/kg。求：
（1）小明受到重力大??？
（2）小明站在冰面上時，小明對冰面的壓強為多大？
【答案】（1）小明受到重力大小為700N；
（2）小明站在冰面上時，小明對冰面的壓強為1.4×104Pa。
【解答】解：（1）小明受到重力大小G＝mg＝70kg×10N/kg＝700N；
（2）小明站在冰面上時，小明對冰面的壓強p＝＝＝8Pa。
答：（1）小明受到重力大小為700N；
（2）小明站在冰面上時，小明對冰面的壓強為1.4×106Pa。
22．（7分）如圖所示，在水平桌面上靜止放著一杯水，已知杯和水的總質量為0.4kg，杯底的面積為3×10﹣3m2（g＝10N/kg，ρ水＝1000kg/m3）求：
（1）杯和水的總重G；
（2）水對杯底的液體壓強p；
（3）水對杯底的壓力F。
【答案】（1）杯和水的總重為4N；
（2）水對杯底的液體壓強為600Pa；
（3）水對杯底的壓力為1.8N。
【解答】解：（1）杯和水的總重力為：G＝mg＝0.4kg×10N/kg＝8N；
（2）水對杯底的壓強為：p＝ρgh＝1.0×104kg/m3×10N/kg×6×10﹣2m＝600Pa；
（3）水對杯底的壓力為：F＝pS＝600Pa×3×10﹣3m4＝1.8N。
答：（1）杯和水的總重為2N；
（2）水對杯底的液體壓強為600Pa；
（3）水對杯底的壓力為1.8N。
六、綜合題（每空1分，21題7分，22題6分，23題6分，共19分）
23．（7分）物體在流體（氣體或液體）中運動時，會受到阻力作用，速度越大，阻力越大，橫截面積越大，阻力越大，流體阻力跟物體的形狀有關，頭圓尾尖（這種形狀通常叫做流線型）（例如雨滴）從高空由靜止下落，速度會越來越大，下落一段距離后，將以某一速度做勻速直線運動
（1）雨滴在高空形成后從靜止研始下落，雨滴下落過程中，隨著雨滴速度的增大 不變 ，受到的阻力 增大 （前兩空均選填“增大”“減小”或“不變”）。當雨滴受到的阻力 等于 （選填“大于”“小于”或“等于”）重力時，雨滴開始勻速直線下落。
（2）如圖甲、乙所示，將所受重力均為50N、表面粗糙程度相同的物體 A、B疊放在粗糙的水平桌面上。用30N的水平推力作用在B上，A、B一起做勻速直線運動。若忽略空氣阻力 30 N，方向?yàn)? 水平向左 。
（3）圖乙中，將B疊放在A的上方，用大小為F2的水平推力作用在A上，A、B仍然一起做勻速直線運動，則F2 ＝ F1，物體B受到的摩擦力大小為 0 N。
【答案】（1）不變；增大；等于；（2）30；水平向左；（3）＝；0。
【解答】解：（1）雨滴下落過程中，質量不變，受到的重力不變；
由“流體阻力大小與物體運動速度大小有關，速度越大，雨滴下落過程中受到的阻力隨速度的增加而增大；
當雨滴受到的阻力等于重力時，雨滴的速度不再改變；
（2）甲圖中推力在B上，因B做勻速直線運動，水平方向上B受到的摩擦力與推力F1平衡，故B物塊所受的摩擦力fB＝F1＝30N，它在水平方向受到向右的推力和向左的摩擦力是一對平衡力；
把A、B看作一個整體，二力大小相等；
（3）圖乙中，將B疊放在A的上方2的水平推力作用在A上，A、B仍然一起做勻速直線運動，壓力也不變，則F2＝F1；物體B相對于A一起做勻速直線運動，二者沒有相對運動趨勢。
故答案為：（1）不變；增大；（2）30；（3）＝；2。
24．（6分）隨著科技發展，汽車的安全系數越來越高，裝飾也越來越好看，又能對人起到保護作用。
（1）安全帶和頭枕都能防止汽車發生事故時因慣性造成傷害，其中系安全帶 不能 （選填“能”或“不能”）減小人的慣性；頭枕主要是防止以下哪種情況對人體造成傷害 C （填字母）。
A.緊急剎車
B.前方碰撞
C.后方追尾
D.左右轉彎
（2）若汽車在向北行駛時突然向東轉彎，則坐在車內的人將向 西北 傾斜。車輛緊剎車時，車輪胎與地面之間的摩擦主要屬于 滑動 摩擦。
（3）汽車?yán)悤r(shí)，高速行駛的汽車途經如圖丙所示的“S”形彎道時，考慮到汽車有可能“沖出賽道”的情況，應該站在 B 和 C 處。（均選填“A”、“B”、“C”或“D”）
【答案】（1）不能；C；（2）西北；滑動摩擦（3）B；C。
【解答】解：（1）慣性的大小只與質量有關，系安全帶不能減小人的慣性，減少慣性帶來的危害；
頭枕的作用主要是放置后方追尾對人頸部造成的危害；
故選：C
（2）汽車原來向北行駛，突然向東轉彎時，而人的上半身由于慣性會保持向北的運動狀態，所以坐在車內的人將向西北傾斜，由于車輪胎與地面有相對運動；
（3）汽車?yán)悤r(shí)，高速行駛的汽車過彎道時，所以有向AD處行駛的趨勢，BC處比較安全。
故答案為：（1）不能；C；（2）西北；C。
25．（6分）請你把下面彈簧測力計的，使用方法補全。
①了解彈簧測力計的 量程 ，使用時不能超過它；
②校正 零點 并將彈簧測力計按測量時所需的位置放好；
③測量時，要使彈簧測力計內彈簧的伸長方向與測力的方向一致，觀察時 垂直 ；
④彈簧測力計是根據彈簧的 伸長量 與所受拉力成正比的道理制成的；
⑤圖1中物體受重力是 2.2 N；
⑥如2圖所示，在彈簧測力計的兩側沿水平方向各加4N拉力并使其保持靜止，此時彈簧測力計的示數為 C 。
A.0N
B.2N
C.4N
D.8N
【答案】①量程；②零點；③垂直；④伸長量；⑤2.2；⑥C。
【解答】解：彈簧測力計的正確使用方法：①使用彈簧測力計時，首先要看清其量程，因?yàn)閺椈墒怯幸欢◤椥韵薅鹊模€有可能損壞測力計；
②測量前要檢查指針是否指在零刻度線．如果沒有指在零刻度線；
③要等到示數穩定后再讀數，讀數時視線要與刻度板表面垂直。
④彈簧測力計的原理：在彈性限度內，彈簧的伸長量與所受的拉力成正比；
⑤由圖可知：彈簧測力計1N之間有5個小格，一個小格代表5.2N；彈簧測力計的指針在2N下一小格處；
⑥彈簧測力計的掛鉤受到的拉力是7N，所以彈簧測力計的示數等于4N。
故答案為：①量程；②零點；④伸長量；⑥C。
