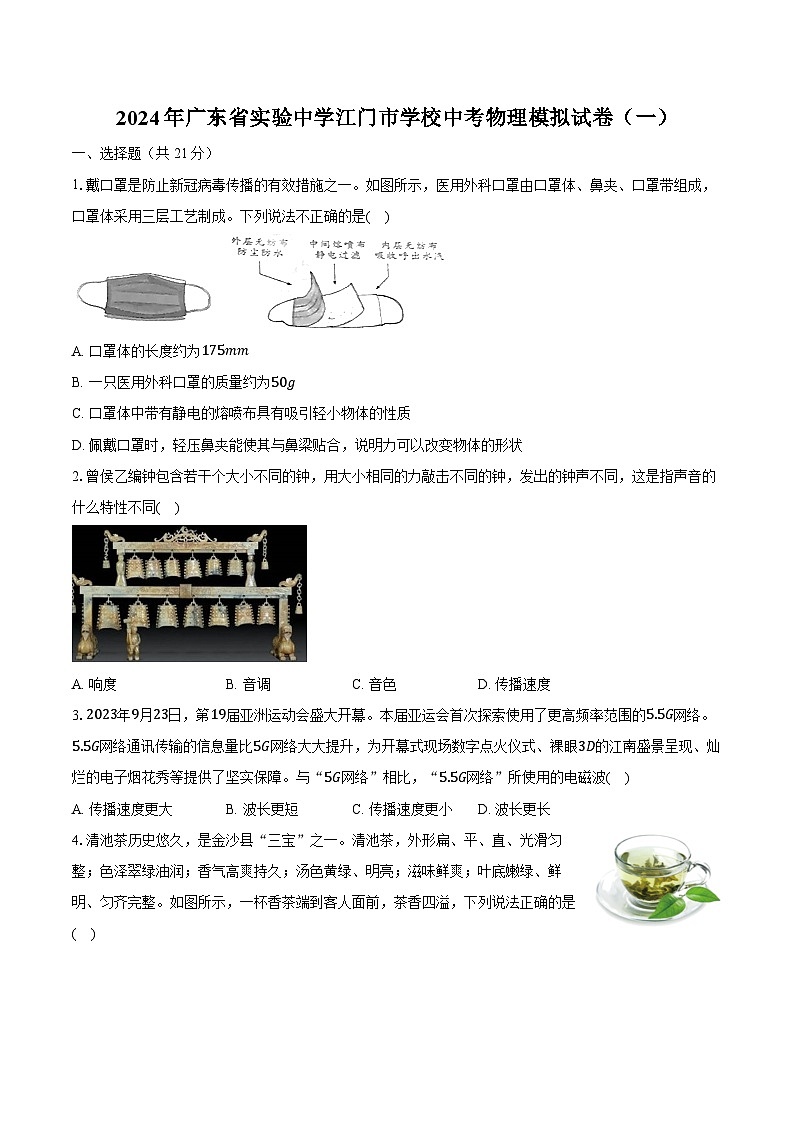

2024年廣東省實驗中學江門市學校中考物理模擬試卷（一）（含解析）

這是一份2024年廣東省實驗中學江門市學校中考物理模擬試卷（一）（含解析），共24頁。試卷主要包含了選擇題，非選擇題等內容，歡迎下載使用。
1.戴口罩是防止新冠病毒傳播的有效措施之一。如圖所示，醫用外科口罩由口罩體、鼻夾、口罩帶組成，口罩體采用三層工藝制成。下列說法不正確的是( )
A. 口罩體的長度約為175mm
B. 一只醫用外科口罩的質量約為50g
C. 口罩體中帶有靜電的熔噴布具有吸引輕小物體的性質
D. 佩戴口罩時，輕壓鼻夾能使其與鼻梁貼合，說明力可以改變物體的形狀
2.曾侯乙編鐘包含若干個大小不同的鐘，用大小相同的力敲擊不同的鐘，發出的鐘聲不同，這是指聲音的什么特性不同( )
A. 響度B. 音調C. 音色D. 傳播速度
3.2023年9月23日，第19屆亞洲運動會盛大開幕。本屆亞運會首次探索使用了更高頻率范圍的5.5G網絡。5.5G網絡通訊傳輸?shù)男畔⒘勘?G網絡大大提升，為開幕式現場數字點火儀式、裸眼3D的江南盛景呈現、燦爛的電子煙花秀等提供了堅實保障。與“5G網絡”相比，“5.5G網絡”所使用的電磁波( )
A. 傳播速度更大B. 波長更短C. 傳播速度更小D. 波長更長

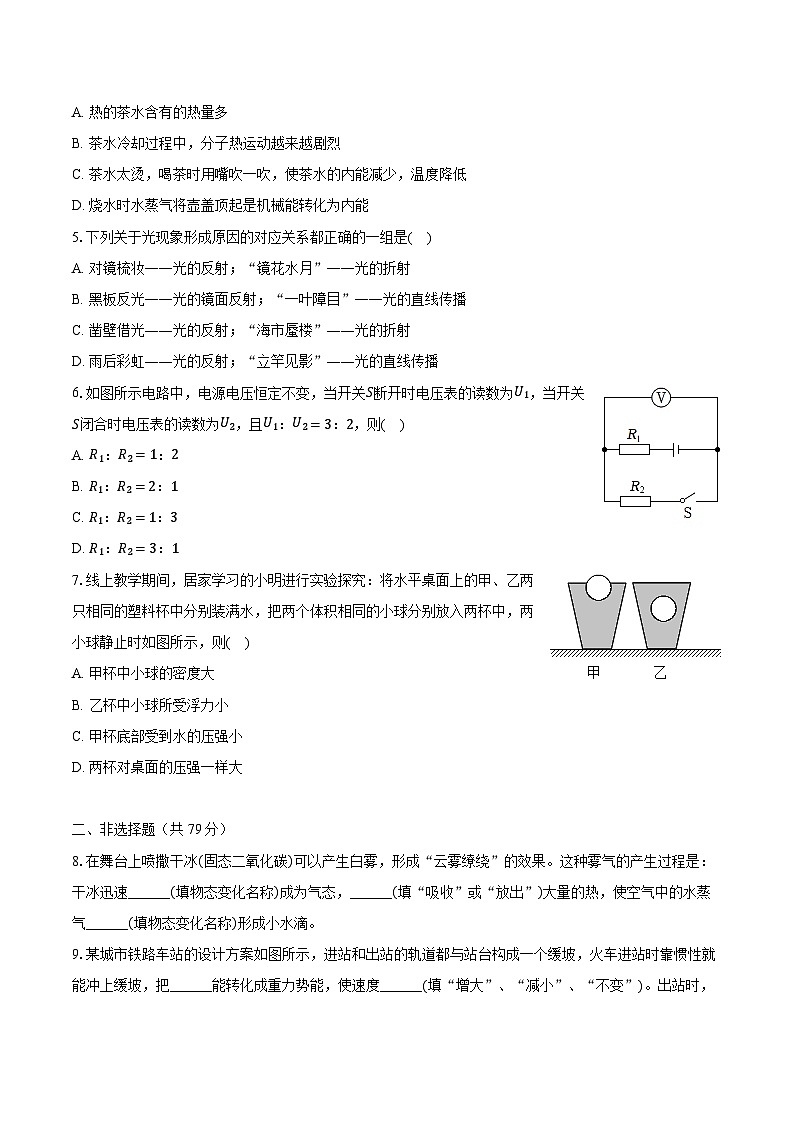

4.清池茶歷史悠久，是金沙縣“三寶”之一。清池茶，外形扁、平、直、光滑勻整；色澤翠綠油潤；香氣高爽持久；湯色黃綠、明亮；滋味鮮爽；葉底嫩綠、鮮明、勻齊完整。如圖所示，一杯香茶端到客人面前，茶香四溢，下列說法正確的是( )
A. 熱的茶水含有的熱量多
B. 茶水冷卻過程中，分子熱運動越來越劇烈
C. 茶水太燙，喝茶時用嘴吹一吹，使茶水的內能減少，溫度降低
D. 燒水時水蒸氣將壺蓋頂起是機械能轉化為內能
5.下列關于光現象形成原因的對應關系都正確的一組是( )
A. 對鏡梳妝——光的反射；“鏡花水月”——光的折射
B. 黑板反光——光的鏡面反射；“一葉障目”——光的直線傳播
C. 鑿壁借光——光的反射；“海市蜃樓”——光的折射
D. 雨后彩虹——光的反射；“立竿見影”——光的直線傳播
6.如圖所示電路中，電源電壓恒定不變，當開關S斷開時電壓表的讀數為U1，當開關S閉合時電壓表的讀數為U2，且U1：U2=3：2，則( )
A. R1：R2=1：2
B. R1：R2=2：1
C. R1：R2=1：3
D. R1：R2=3：1
7.線上教學期間，居家學習的小明進行實驗探究：將水平桌面上的甲、乙兩只相同的塑料杯中分別裝滿水，把兩個體積相同的小球分別放入兩杯中，兩小球靜止時如圖所示，則( )
A. 甲杯中小球的密度大
B. 乙杯中小球所受浮力小
C. 甲杯底部受到水的壓強小
D. 兩杯對桌面的壓強一樣大
二、非選擇題（共79分）
8.在舞臺上噴撒干冰(固態二氧化碳)可以產生白霧，形成“云霧繚繞”的效果。這種霧氣的產生過程是：干冰迅速______(填物態變化名稱)成為氣態，______(填“吸收”或“放出”)大量的熱，使空氣中的水蒸氣______(填物態變化名稱)形成小水滴。

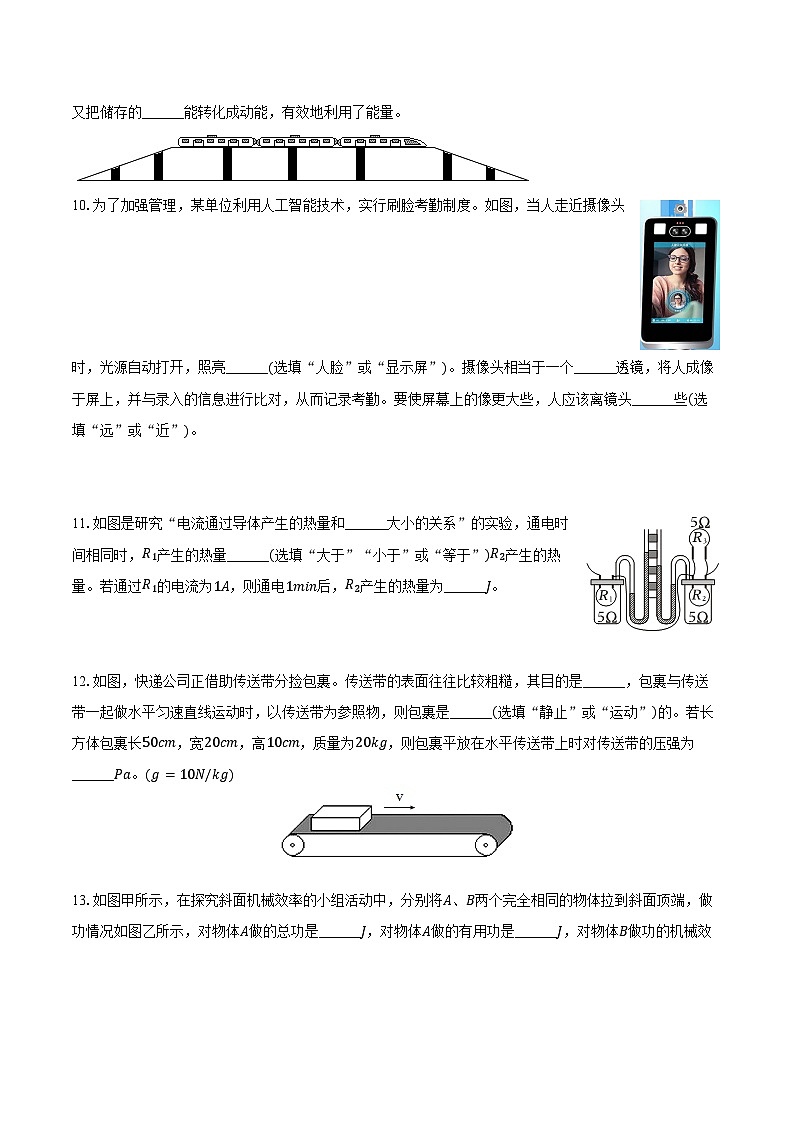

9.某城市鐵路車站的設計方案如圖所示，進站和出站的軌道都與站臺構成一個緩坡，火車進站時靠慣性就能沖上緩坡，把______能轉化成重力勢能，使速度______(填“增大”、“減小”、“不變”)。出站時，又把儲存的______能轉化成動能，有效地利用了能量。
10.為了加強管理，某單位利用人工智能技術，實行刷臉考勤制度。如圖，當人走近攝像頭時，光源自動打開，照亮______(選填“人臉”或“顯示屏”)。攝像頭相當于一個______透鏡，將人成像于屏上，并與錄入的信息進行比對，從而記錄考勤。要使屏幕上的像更大些，人應該離鏡頭______些(選填“遠”或“近”)。
11.如圖是研究“電流通過導體產生的熱量和______大小的關系”的實驗，通電時間相同時，R1產生的熱量______(選填“大于”“小于”或“等于”)R2產生的熱量。若通過R1的電流為1A，則通電1min后，R2產生的熱量為_(kāi)_____J。
12.如圖，快遞公司正借助傳送帶分撿包裹。傳送帶的表面往往比較粗糙，其目的是______，包裹與傳送帶一起做水平勻速直線運動時，以傳送帶為參照物，則包裹是______(選填“靜止”或“運動”)的。若長方體包裹長50cm，寬20cm，高10cm，質量為20kg，則包裹平放在水平傳送帶上時對傳送帶的壓強為_(kāi)_____Pa。(g=10N/kg)
13.如圖甲所示，在探究斜面機械效率的小組活動中，分別將A、B兩個完全相同的物體拉到斜面頂端，做功情況如圖乙所示，對物體A做的總功是______J，對物體A做的有用功是______J，對物體B做功的機械效率是______。
14.如圖所示，電路中電源電壓恒為4.5V，電壓表量程為0～3V；電流表的量程為0～0.6A，滑動變阻器的規格為“35Ω；2A”，燈泡銘牌標有“3V；0.5A”的字樣(忽略燈絲電阻變化)。閉合開關，為了保證電路的安全，電路中允許通過最大電流為_(kāi)_____A，調節滑動變阻器，則滑動變阻器允許調節的范圍是______Ω；在電壓表達到最大值時，整個電路在1min內消耗的電能是______J。
15.請?jiān)谖矬w在斜面上保持靜止，在圖中畫出物體受到的力的示意圖。
16.根據平面鏡成像的特點，在圖中畫出物體AB在平面鏡中所成的像A′B′。
17.電源電壓恒定不變，閉合開關S，小磁針靜止時其N、S極如圖所示，且電路能改變電磁鐵磁性的強弱，請?jiān)谔摼€框內將電路圖補充完整。
18.(1)測量圖1中的物體的長度時，選用______(選填“甲”或“乙”)刻度尺測量更準確，測得物體的長度為_(kāi)_____cm。
(2)在研究“不同物質的溫度變化與吸熱關系”實驗中，取質量和初溫都相同的甲、乙兩種液體。分別裝入相同燒杯中，用相同的加熱器加熱，如圖2所示。
①圖3為某時刻的溫度，其示數為_(kāi)_____。
②分析圖4可知，吸收相同熱量，______液體溫度升得更高，______液體更適合作汽車發動機的冷卻液。(均選填“甲”或“乙”)
③如圖4所示，通過分析計算可知甲、乙液體的比熱容之比為_(kāi)_____。
19.如圖是“探究影響液體內部壓強大小因素”的實驗。

(1)圖中壓強計通過U形管兩側______反映橡皮膜所受壓強的大小。實驗前檢查實驗裝置，觀察到如圖甲所示的情景，應該進行以下哪項操作______；
A.從U形管內向外倒出適量水
B.拆除軟管重新安裝
C.向U形管內添加適量水
(2)調整器材后小明完成了圖乙、丙所示實驗，分析可知液體的壓強與______有關；
(3)為探究液體壓強與液體密度的關系，小明又完成了丁圖所示實驗，對比丙、丁兩次實驗發現兩次U形管兩側水面高度差對比不明顯，為使實驗現象更加明顯下列操作可行的是______；
A.將丁圖中金屬盒下移
B.丁燒杯中換用密度更大的液體
C.將U形管中的水換成密度更小的酒精
(4)如圖戊所示，1、2是兩根完全相同的細玻璃管，管的一端封有相同橡皮薄膜，在管中裝入不等量的水，薄膜鼓起的程度不同。據此小紅猜想：液體的壓強可能與管內液體的質量有關。小明將2號管______放置，直至______，對比1、2號管橡皮膜的鼓起程度可知小紅的猜想錯誤；
(5)為了檢驗“液體內部的壓強與液體密度有關”這一結論，在圖己的裝置中，容器的左右兩側分別裝入深度相同的水和酒精，看到橡皮膜向左側凸起。由此你可以判斷______(選填“左”或“右”)側的液體是水。
20.用兩節新電池做“測量小燈泡L的電功率”實驗(小燈泡額定電壓2.5V)。

(1)根據實驗?zāi)康?，連接圖的電路后進行實驗。閉合開關，調節滑動變阻器，電流表均無示數、電壓表示數接近3V，則電路故障可能是______。
(2)排除電路故障，移動滑動變阻器，電壓表、電流表的示數及燈泡亮度如表。第3次實驗的電壓表、電流表示數如圖所示。由圖可知，測得U= ______V；I= ______A。
(3)小燈泡的額定功率是______。
(4)第5次實驗看不到小燈泡發光，原因是______。
(5)合理猜想：小燈泡在斷電一段時間后，燈絲的電阻值可能是______。
A.0Ω
B.3Ω
C.4Ω
D.8.9Ω
21.周末，重為550N小海同學沿情侶路騎行，其路程與時間關系圖像如圖甲所示，小海所騎的單車如圖乙所示，單車質量為20kg，g取10N/kg。試計算：

(1)整個過程中小海的平均速度；
(2)單車與地面的接觸總面積為1.5×10?2m2，求騎行過程中單車對水平路面的壓強；
(3)若騎行過程中受到的阻力為總重力的0.02倍，求小海前5min的騎行功率。
22.小明設計了如圖甲所示的風速儀，電源電壓恒定，燈泡的額定電壓為5V，燈泡的I?U關系圖像如圖乙所示，AB為粗細均勻的電阻絲，總電阻為15Ω，OP為不計電阻的金屬細桿(與AB接觸良好)，閉合開關S，無風時OP自然下垂，此時電流表的示數為0.2A。求：

(1)小燈泡的額定功率；
(2)電源電壓；
(3)小燈泡的實際功率為0.75W時，電阻絲AB接入電路的電阻。
23.為提高垃圾分類效率，小科設計了如圖甲所示的垃圾分類機器人，它撿起垃圾時，會快速?gòu)睦先〕鰳?biāo)準規格的樣品，通過機械手上的探針檢測樣品的電阻大小來識別垃圾的類別，并投入相應的垃圾桶。該機器人檢測電路如圖乙所示。各類垃圾樣品的電阻參考值如表。
(1)機器人通過攝像頭獲得二維碼，成的像是______、______的______像來識別垃圾桶。
(2)機器人從某塊垃圾上取樣檢測時，檢測電路電壓表讀數1V，檢測時間為0.1s。
①通過計算說明應將該垃圾放入圖丙中______(選填“①”、“②”或“③”)垃圾桶。
②該次檢測電阻過程中，檢測電路消耗的電能______J。
(3)機器人將重1牛的垃圾舉高70厘米后再水平移動3米，放入相應的垃圾桶。該過程中機器人至少對垃圾做了______J的功。
24.(1)用如圖1所示裝置測物體B受到的摩擦力。拉力F水平向左，不計彈簧測力計重，所用彈簧測力計已調零。完成下列問題：

①當F=5N時，物體A保持靜止，彈簧測力計示數為零，此時物體B受到的摩擦力為_(kāi)_____N；
②當F=20N時，物體A以5cm/s的速度水平向左運動，彈簧測力計示數為3N且保持不變，此時物體B受到的摩擦力為_(kāi)_____N，拉力F的功率為_(kāi)_____W；
(2)如圖2所示，為兩個光滑的圓弧槽和一段粗糙的水平面相連接的裝置。將質量為m的物體從左側圓弧槽A點由靜止釋放，最高到達右側圓弧槽B點處，然后再次滑下，最高到達左側圓弧槽C點處。其中A、B兩點距離水平面的高度分別為H、?(忽略空氣阻力)?！疽阎褐亓?shì)能的減小量等于重力所做的功】
①物體從A點滑到水平面時，重力所做的功為_(kāi)_____(用題目中的符號表示)；
②物體從A點滑到B點的過程中，損失的機械能轉化為物體內能的效率為η，則物體到達B點時溫度升高了______。(物體比熱容用c表示)
25.音樂噴泉(圖甲)是集聲光電技術于一體的裝置，一方面通過電腦采集音樂的聲音頻率特征，并將其轉化為控制信號，控制水泵噴出水柱，形成噴泉；另一方面，讓紅、綠、藍三種色燈照射到水柱上，通過電腦控制三種色燈亮暗讓水柱變換顏色，呈現美輪美奐的視覺效果。如圖乙為控制噴泉工作的模擬電路，控制電路電源電壓Ua。呈周期性變化(如圖丙所示)，定值電阻R1=2Ω，E為具有特殊功能的電子元件，當Ua2f，成倒立、縮小的實像，應用于照相機和攝像頭；
(3)凸透鏡成實像時，物距減小，像距變大，像變大。
凸透鏡成像的三種情況和應用，在凸透鏡成像習題中有重要的應用，一定要熟練掌握。
11.【答案】電流 大于 75
【解析】解：由圖可知，兩個密封容器中的電阻均為5Ω，電阻相等，右側容器外并聯了一個與容器內電阻阻值相同的電阻R3，起到分流的作用，此時通過R2和R3的電流相等且小于通過R1的電流，所以本實驗探究的是電流通過導體產生的熱量和電流大小的關系；
通電相同時間，容器內電阻相等，通過R1的電流大于通過R2的電流，根據Q=I2Rt可知，R1產生的熱量大于R2產生的熱量；
因?yàn)镽2和R3的電阻相等且并聯電壓相等，所以通過它們的電流相等，由并聯電路電流規律可知，通過R2的電流為
I2=I12=1A2=0.5A，
R2產生的熱量為
Q=I22R2t=(0.5A)2×5Ω×60s=75J。
故答案為：電流；大于；75。
】由圖分析電路的連接方式，根據電路特點分析兩電阻的電流關系，根據焦耳定律分析可得R1、R2產生熱量的關系，根據并聯電路特點結合歐姆定律可得通過電阻R1的電流，根據Q=I2Rt計算若通過R1的電流為1A時，通電1min后R2產生的熱量。
本題考查焦耳定律的應用，關鍵是正確分析電路的連接方式從而得到通過兩個電阻的電流關系。
12.【答案】增大摩擦力 靜止 2000
【解析】解：快遞公司正借助傳送帶分撿包裹，傳送帶的表面往往比較粗糙，其目的是增大摩擦力；
包裹與傳送帶一起做水平勻速直線運動時，以傳送帶為參照物，包裹的位置沒有發生變化，則包裹是靜止的；
由題知，長方體包裹長50cm，寬20cm，高10cm，質量為20kg，
包裹平放在水平傳送帶上時對傳送帶的壓力：F=G=mg=20kg×10N/kg=200N，
受力面積：S=50cm×20cm=1000cm2=0.1m2，
包裹平放在水平傳送帶上時對傳送帶的壓強：p=FS=200N0.1m2=2000Pa。
故答案為：增大摩擦力；靜止；2000。
壓力相同時，增大接觸面的粗糙程度可增大摩擦力；
若物體相對于參照物的位置發生了變化，則物體是運動的；若物體相對于參照物的位置沒有發生變化，則物體是靜止的；
根據F=G=mg求出包裹平放在水平傳送帶上時對傳送帶的壓力，根據長方形的面積公式求出受力面積，根據p=FS求出包裹平放在水平傳送帶上時對傳送帶的壓強。
本題考查了增大摩擦力的方法、運動和靜止的相對性、壓力和壓強的計算，是一道綜合題。
13.【答案】3 2 80%
【解析】解：由乙圖知，對物體A做的總功是3J，對物體A做的額外功是1J，
用功與額外功的和叫總功，則對物體A做的有用功WA有用=WA總?WA額=3J?1J=2J，
如圖甲，分別將A、B兩個完全相同的物體拉到斜面頂端，G和?相等，則做的有用功相等，即WB有用=WA有用=2J，
由乙圖知，對物體A做的總功是2.5J，
則對物體B做功的機械效率是ηB=WB有用WB總=2J2.5J×100%=80%。
故答案為：3；2；80%。
讀圖知對物體A、B做的總功、對A做的額外功，根據有用功與額外功的和叫總功求出對A做的有用功，然后根據W=G?得出對物體A、B做的有用功相等，最后利用效率公式計算機械效率。
本題考查使用斜面時有用功、額外功、總功和機械效率的計算，難度不大，解題的關鍵是讀懂柱狀圖，并能從中獲取相關信息加以計算。
14.【答案】0.5 3～12 67.5
【解析】解：由歐姆定律可知，燈絲的電阻
RL=ULIL=3V0.5A=6Ω，
由圖可知，小燈泡L與滑動變阻器串聯，為了保證電路的安全，電路中的電流不能超過燈泡正常工作時的電流，即I大=0.5A；由歐姆定律可知，電路中的最小總電阻
R=UI=2V0.2A=10Ω，
根據串聯電路的電阻特點可知，滑動變阻器允許接入的最小阻值
R=UI=2V0.2A=10Ω，
為了保證電壓表安全，最大電壓不能超過電壓表的最大測量范圍，電壓表的示數最大值為3V，此時燈泡兩端的電壓為
UL′=U?UV=4.5V?3V=1.5V，
則此時通過燈泡的電流
I_L
根據串聯電路的電流特點可知，此時通過滑動變阻器的電流
I滑=IL′=0.25A
由I=UR可知，滑動變阻器允許接入電路的最大阻值
R=UI=2V0.2A=10Ω，
故滑動變阻器允許調節的范圍是3～12Ω；
當電壓表示數為3V時，電路中的電流I=0.25A，整個電路在1min內消耗的電能
W=UIt=4.5V×0.25A×60s=67.5J。
故答案為：0.5；3～12；67.5。
(1)根據燈泡的規格可以計算出燈絲的電阻，以及電路中的最大電流；利用歐姆定律可以計算出電路中最小總電阻，根據串聯電路的電阻特點，可以求出滑動變阻器允許接入的最小阻值；
(2)為了電壓表安全，電壓表的示數最大值為3V，根據串聯電路的電壓特點，可以求出此時燈泡兩端的電壓，利用歐姆定律可以計算出此時電路中的電流；根據串聯電路的電流特點，結合歐姆定律可以計算出滑動變阻器允許接入電路的最大阻值；
(3)利用W=UIt可以計算出整個電路在1min內消耗的電能。
本題考查歐姆定律的應用和電功的計算，知道電路中允許的最大電流和電壓表的最大示數是解題的關鍵。
15.【答案】解：物體受重力G、支持力F、摩擦力f，重力從重心豎直向下畫，支持力從重心垂直斜面斜向上畫，摩擦力平行斜面向上畫，并分別標出符號，如圖：

【解析】斜面上的物體受到重力G、支持力F、摩擦力f，三個力均可畫在重心上，重力方向豎直向下，支持力方向垂直斜面斜向上，摩擦力方向平行斜面向上。
作力的示意圖，首先要確定力的三要素大小、方向、作用點，再用一條帶箭頭的線段表示力，線段的長度表示力的大小，箭頭表示力的方向，起點或終點表示力的作用點。
16.【答案】解：先作出端點A、B關于平面鏡的對稱點A′、B′，用虛線連接A′、B′即為物體AB的像，如圖所示：

【解析】平面鏡成像的特點是：像與物關于平面鏡對稱，可以先作出物體AB端點的像點A′、B′，連接A′、B′即為物體AB在平面鏡中所成的像。
作物體在平面鏡中所成的像，常用方法是：作出端點(或關鍵點)的像點，用虛線連接像點得到物體的像。
17.【答案】解：根據磁極間的相互作用規律可知，通電螺線管的左端應為N極，再由右手螺旋定則得出電流從右邊的導線流入，同時在電路中串聯滑動變阻器。如圖所示。

【解析】由磁極間的相互作用規律可知，通電螺線管的左端應為N極，再由右手螺旋定則得出電流從左邊的導線流入，通電螺線管的磁性要發生變化，應在電路中串聯滑動變阻器。
利用磁極間的相互作用和安培定則判斷電磁鐵的極性和電流的流向是本題的突破口，滑動變阻器的接入則考查了影響電磁鐵磁性強弱的因素。
18.【答案】乙 3.21 39℃ 乙 甲 2：1
【解析】解：(1)圖1、2中刻度尺的分度值分別為1cm和0.1cm。故并測量圖1中的物體的長度時，選用乙刻度尺測量更準確，測得物體的長度為：
5.21cm?2.00cm=3.21cm；
(2)①圖3溫度計分度值為1℃，某時刻的溫度示數為39℃；
②分析圖4可知，加熱相同時間，吸收相同熱量，乙液體溫度升得更高，甲液體的比熱容大，根據Q=cmΔt，在質量和升高的溫度相同時，甲吸熱多，故甲液體更適合作發動機的冷卻液；
③如圖4可知，升高10℃，甲、乙的加熱時間分別為20s和10s，由轉換法，甲、乙的吸熱之比為2：1，根據Q=cmΔt可知，在質量和升高的溫度相同的情況下，吸熱與比熱容成正比，甲、乙液體的比熱容之比為2：1。
故答案為：(1)乙；(2)3.21；(2)①39℃；②乙；甲；③2：1。
(1)確定圖1、2中刻度尺的分度值，測量物體的長度時，分度值越小的刻度尺準確度越高；
(2)①根據圖3溫度計分度值讀數；
②我們使用相同的酒精燈(或加熱器)通過加熱時間的長短來比較吸熱多少，這種方法叫轉換法；
使相同質量的不同物質吸收相同的熱量(即加熱相同的時間)，比較溫度的變化，溫度變化小的吸熱能力強；根據Q=cmΔt分析；
③由圖4得出升高10℃甲、乙的加熱時間，由轉換法得出甲、乙的吸熱之比；根據Q=cmΔt可知，在質量和升高的溫度相同的情況下，吸熱與比熱容成正比。
本題考查刻度尺的選用及讀數，同時研究不同物質的吸熱能力，考查控制變量法、轉換法的應用和比較吸熱能力的方法和Q=cmΔt的運用。
19.【答案】高度差 B 液體深度 BC 傾斜 1、2號管水柱高度相同 右
【解析】解：(1)壓強計是通過U形管兩側液面的高度差來反映橡皮膜所受壓強的大小，高度差越大，說明橡皮膜受到的壓強越大，這種研究方法叫轉換法。
當壓強計的橡皮膜沒有受到壓強時，U形管中液面應該就是相平的，若U形管中的液面出現了高度差，就說明軟管中的氣體壓強大于大氣壓，在壓力差的作用下，U形管中的液面出現高度差；觀察圖甲發現，組裝器材時，U形管兩側液面不相平，為了使U形管兩側液面相平，應取下軟管重新安裝，故選B。
(2)對比乙、丙兩圖，金屬盒沒入水中的深度增大，U形管兩邊液面的高度差逐漸變大，所以在液體密度一定時，液體越深，液體壓強越大，所以液體壓強跟液體深度有關。
(3)A.探究液體壓強與液體密度的關系，根據控制變量法原則要控制液體深度相同，因此不能單獨改變丁圖中金屬盒的位置，故A不符合題意；
B.根據p=ρg?可知，液體的密度越大，深度越大，壓強越大，所以在“丁燒杯中換密度差更大的液體”U形管左右兩側液面的高度差將變大，故B符合題意；
C.“將U形管中的水換成密度更小的酒精”，橡皮膜受到的壓強不變時，則U形管左右兩側液面的高度差將變大，C符合題意。
故選：BC。
(4)探究液體的壓強可能與管內液體的質量有關，必須控制液體的深度相同，小明將2號管傾斜放置，直至1、2號管水柱高度相同，對比1、2號管橡皮膜的鼓起程度可知小紅的猜想錯誤。
(5)在容器的左右兩側分別裝入深度相同的不同液體，看到橡皮膜向左側凸起，則右側液體壓強大，根據p=ρg?可知，右側液體的密度較大，左側是酒精，右側是水。
故答案為：(1)高度差；B；(2)液體深度；(3)BC；(4)傾斜；1、2號管水柱高度相同；(5)右。
(1)壓強計是通過U形管兩側液面的高度差來反映橡皮膜所受壓強的大??；若按壓橡皮膜，U形管中的液體能靈活升降，則說明裝置不漏氣；只要取下軟管，讓U形管左端液面和大氣相通，這樣U形管兩端的液面就是相平的；
(2)探究液體壓強跟深度關系時，控制液體的密度不變，改變液體深度；
(3)根據p=ρg?來分析壓強和液體密度的關系；
(4)結合控制變量法分析；
(5)液體壓強與液體的深度和密度有關；壓強越大，則橡皮膜的凸起程度越大。
掌握液體壓強大小的影響因素，利用控制變量法探究液體壓強大小的影響因素?？疾榱搜芯恳后w壓強的特點的實驗以及實驗過程注意的問題。
20.【答案】小燈泡L斷路 1.8 0.26 0.7W 小燈泡實際功率太小 B
【解析】解：(1)閉合開關，調節滑動變阻器，電流表均無示數，說明電路可能斷路；電壓表示數接近3V，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的支路斷路了，即電路故障可能是小燈泡L斷路；
(2)第3次實驗的電壓表、電流表示數如圖所示，電壓表選用小量程，分度值0.1V，其示數為1.8V；電流表選用小量程，分度值0.02A，其示數為0.26A；
(3)由表可知，當燈泡兩端電壓為2.5V時，通過燈泡的電流為0.28A，小燈泡額定功率為：
P額=U額I額=2.5V×0.28A=0.7W；
(4)因燈的亮度取決于燈的實際功率，第5次實驗燈的實際功率P=UI=0.4V×0.1A=0.04W，遠小于燈的額定功率0.7W，所以，看不到小燈泡發光；
(5)根據歐姆定律，第5次實驗燈絲的電阻大小R5=U5I5=Ω，電阻大小與導體的長度、橫截面積、材料及溫度有關；小燈泡在斷電一段時間后，在以上因素中，只有溫度降低了，而其它因素沒有改變，故電阻應小于4Ω，但不能為0，故選B。
故答案為：(1)小燈泡L斷路；(2)1.8；0.26；(3)0.7W；(4)小燈泡實際功率太小；(5)B。
(1)閉合開關，調節滑動變阻器，電流表均無示數，說明電路可能斷路；電壓表示數接近3V，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的支路斷路了；
(2)根據兩表選用量程確定分度值讀數；
(3)根據表中數據結合P=UI算出小燈泡的額定功率；
(4)燈的亮度取決于燈的實際功率，求出第5次燈的實際功率與燈的額定功率比較；
(5)根據歐姆定律求出第5次電阻大小，由影響電阻大小的因素作答。
本題測量小燈泡的電功率，考查故障分析、電表的讀數、功率的計算、實際功率與額定功率的不同及影響電阻大小的因素等知識。
21.【答案】解：(1)由圖甲可知，整個過程中小梅通過的路程s=2400m，運動的時間t=25min=1500s，整個過程中小海的平均速度：v=st=2400m1500s=1.6m/s；
(2)車的重力：G車=m車g=20kg×10N/kg=200N，
單車對水平路面的壓力：F=G車+G人=200N+550N=750N，
單車對水平路面的壓強：p=FS=750N1.5×10?2m2=5×104Pa；
(3)由圖甲可知，0～5min內小海騎行時做勻速直線運動，且通過的路程s1=1500m，則小海騎行的速度：v1=s1t1=1500m5×60s=5m/s，
騎行時做勻速直線運動，牽引力和受到的阻力是一對平衡力，所以，騎行時的牽引力：F′=f=0.02(G車+G人)=0.02×(200N+550N)=15N，
前5min的騎行功率：P=Wt=F′st=F′v1=15N×5m/s=75W。
答：(1)整個過程中小海的平均速度是1.6m/s；
(2)單車與地面的接觸總面積為1.5×10?2m2，騎行過程中單車對水平路面的壓強是5×104Pa；
(3)若騎行過程中受到的阻力為總重力的0.02倍，小海前5min的騎行功率是75W。
【解析】(1)根據速度的公式得到平均速度；
(2)單車對水平路面的壓力和自身的重力相等，根據p=FS得到騎行過程中單車對水平路面的壓強；
(3)根據圖甲可知0～5min內小梅騎行時做勻速直線運動，并讀出通過的路程，根據v=st求出小梅騎行的速度，小海騎行時做勻速直線運動，牽引力和受到的阻力是一對平衡力，根據F=f=0.02G求出小海騎行時的牽引力，利用P=Wt=Fst=Fv得到前5min的騎行功率。
本題考查了平均速度公式和重力公式、壓強公式、功率公式以及二力平衡條件的應用，從圖像中獲取有用的信息和知道物體對水平面的壓力等于自身的重力是關鍵。
22.【答案】解：(1)由圖乙可知，當小燈泡兩端的電壓為5V時，通過小燈泡的電流為0.3A，
小燈泡的額定功率：PL=ULIL=5V×0.3A=1.5W；
(2)由圖甲可知，電阻絲AB與燈泡串聯，閉合開關S，無風時OP自然下垂，電阻絲AB接入電路的電阻為15Ω，此時電路中的電流為0.2A，
由IUR可知，電阻絲AB兩端的電壓：UAB=IRAB=0.2A×15Ω=3V，
由圖乙可知，當通過小燈泡的電流為0.2A時，小燈泡兩端的電壓為2V，
根據串聯電路的電壓特點可知，電源電壓：U=UAB+UL=3V+2V=5V；
(3)由圖乙可知，當小燈泡兩端的電壓為V時，通過小燈泡的電流為0.25A，此時小燈泡的實際功率為PL′=UL′IL′=0.75W，符合要求；
根據串聯電路的電流特點可知，電路中的電流I′=IAB′=IL′=0.25A，
根據串聯電路的電壓特點可知，電阻絲AB兩端的電壓：UAB′=U?UL′=5V?3V=2V，
由I=UR可知，電阻絲AB接入電路的電阻：RAB′=UAB′IAB′=2V0.25A=8Ω。
答：(1)小燈泡的額定功率為1.5W；
(2)電源電壓為5V；
(3)小燈泡的實際功率為0.75W時，電阻絲AB接入電路的電阻為8Ω。
【解析】(1)由圖乙可知，當小燈泡兩端的電壓為5V時，通過小燈泡的電流為0.3A，根據P=UI求出小燈泡的額定功率；
(2)閉合開關S，無風時OP自然下垂，電阻絲AB接入電路的電阻為15Ω，根據歐姆定律求出電阻絲AB兩端的電壓，由圖乙可知，當通過小燈泡的電流為0.2A時，小燈泡兩端的電壓為2V，根據串聯電路的電壓特點求出電源電壓；
(3)由圖乙可知當小燈泡的實際功率為0.75W時，小燈泡兩端的電壓和通過小燈泡的電流；根據串聯電路的電流特點可知電路中的電流；根據串聯電路的電壓特點可知電阻絲AB兩端的電壓，根據歐姆定律求出電阻絲AB接入電路的電阻。
本題考查串聯電路的特點、歐姆定律、電功率公式的應用，能從圖中獲取相關信息是解題的關鍵。
23.【答案】倒立 縮小 實 ① 0.015 0.7
【解析】解：(1)攝像頭是凸透鏡，相當于照相機，成倒立、縮小的實像；
(2)①由圖可知，定值電阻R和探針串聯，電壓表測量定值電阻R兩端的電壓，
樣品兩端的電壓為：
U′=U?Uv=1.5V?1V=0.5V；
電路中的電流為：
I=UVR=1V10Ω=0.1A；
根據歐姆定律可知，樣品的電阻為：
R樣品=U′I=Ω；
根據表格中的數據可知，垃圾的類別為金屬，需要放入①垃圾桶中；
②該次檢測電阻過程中，檢測電路消耗的電能為：
W=UIt=1.5V×0.1A×0.1s=0.015J；
(3)機器人將重1牛的垃圾舉高70厘米后所做的功為：
W′=G?=1N×0.7m=0.7J；
水平移動3米的過程中，力的方向是豎直向上的，移動的距離在水平方向上，所以機器人不做功，故所做的總功為W′=0.7J。
故答案為：(1)倒立；縮??；實；(2)①①；②0.015；(3)0.7。
(1)攝像頭是凸透鏡，相當于照相機；
(2)①由圖可知，定值電阻R和探針串聯，電壓表測量定值電阻R兩端的電壓，根據串聯電路的電壓特點求出樣品兩端的電壓，根據電壓表示數和定值電阻的阻值求出電路中的電流，根據歐姆定律求出樣品的電阻，根據表格中的數據判斷出垃圾的類別，進而判斷出需要放入哪個垃圾桶中；
②根據W=UIt求出消耗的電能；
(3)根據W=G?求出機器人所做的功。
本題考查了歐姆定律的應用、功的計算以及凸透鏡等知識點，明確公式的應用是解題的關鍵。
24.【答案】0 3 1 mgH (H??)gηc
【解析】解：(1)①由于物體A保持靜止，則疊放在A上的物體B也保持靜止，又彈簧測力計的示數為零，即彈簧測力計對物體B沒有產生拉力，因此物體B相對于A沒有相對運動也沒有相對運動的趨勢，所以物體B不受摩擦力，即摩擦力為零。
②由于物體B處于靜止?fàn)顟B(tài)，所以B受力平衡；B水平方向上受到的摩擦力與彈簧測力計對它的拉力是一對平衡力，兩個力大小相等，所以摩擦力等于測力計示數，為3N；
拉力F的功率：P=Fv=20N×0.05m/s=1W；
(2)①得物體從A點滑到水平面時，重力做的功為：W=GH=mgH，
即物體在A處具有的重力勢能為：EpA=mgH，
②物體在B處具有的重力勢能為：EpB=mg?，
則物體在水平面上消耗的機械能為：ΔE=EpA?EpB=mgH?mg?，
損失的機械能轉化為物體內能的效率為η，則增加的內能(吸收的熱量)：
Q吸=ΔEη=(mgH?mg?)η，
由Q吸=cmΔt可知，到達C點時溫度升高了：
Δt=Q吸c(diǎn)m=(mgH?mg?)ηcm=(H??)gηc。123
故答案為：(1)①0；②3；1；(2)①mgH；②(H??)gηc。
(1)①當兩物體間沒有相對運動也沒有相對運動的趨勢時，兩物體間沒有摩擦力。
②當兩物體發生相對運動時，受到的摩擦力為滑動摩擦力；一般情況下，滑動摩擦力的方向與物體相對運動的方向相反；根據二力平衡條件分析摩擦力的大??；根據P=Fv可求拉力F的功率；
(2)①已知物體的質量和A點到水平面的高度，根據W=G?求得物體從A點滑到水平面時，重力做的功；
②物體在圓弧槽內滑動時，重力勢能和動能相互轉化，機械能守恒，在水平面上滑動時，動能轉化為內能，消耗部分機械能?？紤]熱量散失，根據效率可求物體增加的內能，再利用吸熱公式可計算物體到達C點時升高的溫度。
本題考查摩擦力、功的計算、機械能的轉化和吸熱公式的運用，正確判斷物體在水平面上消耗的能量是關鍵。
25.【答案】三原色 磁場對電流的作用 不屬于 黃色 4.5
【解析】解：(1)物理學上把紅、綠、藍三種色光叫做色光的三原色；
(2)電動機里是線圈，工作特點是當給電動機通電時，電動機就會轉動，電動機是利用磁場對電流的作用制成的；
(3)噴泉噴出水柱在空中形成水霧，水霧在空中的運動屬于機械運動，不屬于分子熱運動，故水霧在空中飛舞不屬于分子擴散現象；
(4)圖中第10～15秒，只有紅燈和綠燈亮，由甲圖可知此時噴泉的顏色是黃色；
(5)閉合開關，控制電路中兩電阻串聯接入電路，當Ua≥6伏時，E兩端電壓恒為6伏。t=3秒時，由丙圖可知電源電壓為15V，
串聯電路總電壓等于各部分電壓之和，所以電阻R1兩端的電壓為：U1=U?UE=15V?6V=9V，
串聯電路各處電流相等，由歐姆定律可知此時線圈中通過的電流大?。篒=U1R1=9V2Ω=4.5A；
(6)當Ua
