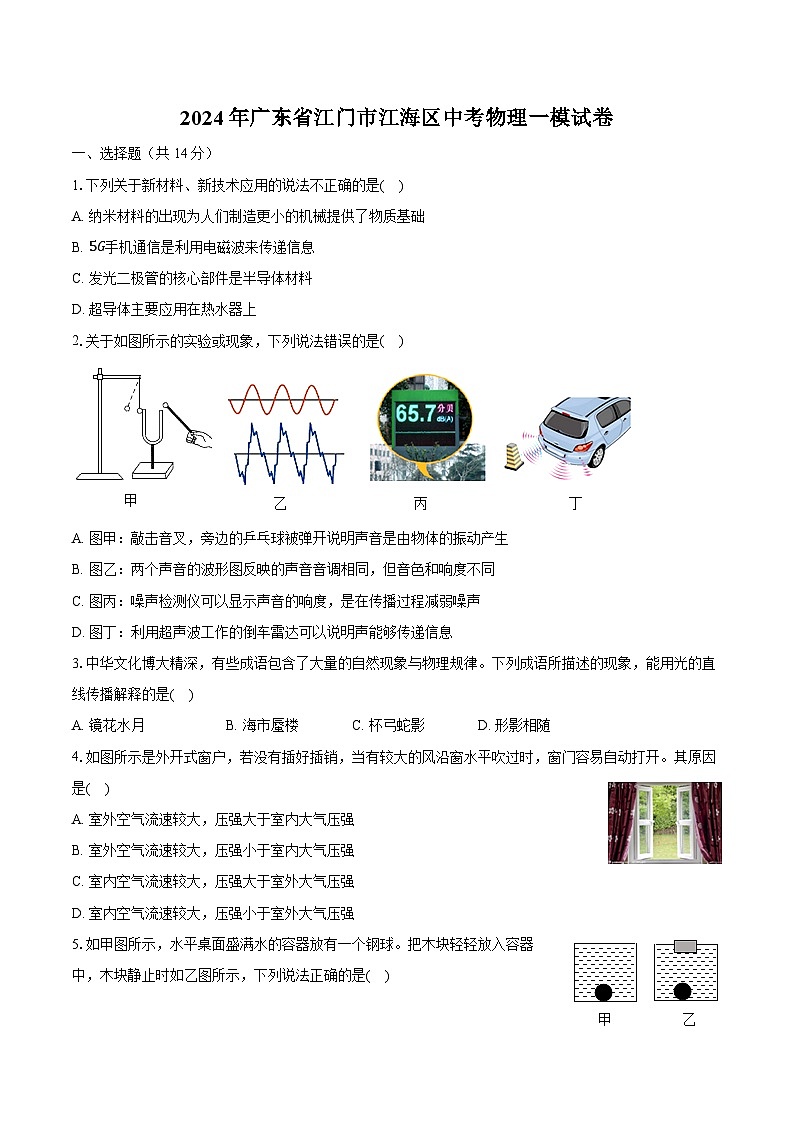

2024年廣東省江門市江海區中考物理一模試卷（含解析）

這是一份2024年廣東省江門市江海區中考物理一模試卷（含解析），共23頁。試卷主要包含了選擇題，非選擇題等內容，歡迎下載使用。
1.下列關于新材料、新技術應用的說法不正確的是( )
A. 納米材料的出現為人們制造更小的機械提供了物質基礎
B. 5G手機通信是利用電磁波來傳遞信息
C. 發光二極管的核心部件是半導體材料
D. 超導體主要應用在熱水器上
2.關于如圖所示的實驗或現象，下列說法錯誤的是( )
A. 圖甲：敲擊音叉，旁邊的乒乓球被彈開說明聲音是由物體的振動產生
B. 圖乙：兩個聲音的波形圖反映的聲音音調相同，但音色和響度不同
C. 圖丙：噪聲檢測儀可以顯示聲音的響度，是在傳播過程減弱噪聲
D. 圖?。豪贸暡üぷ鞯牡管嚴走_可以說明聲能夠傳遞信息
3.中華文化博大精深，有些成語包含了大量的自然現象與物理規律。下列成語所描述的現象，能用光的直線傳播解釋的是( )
A. 鏡花水月B. 海市蜃樓C. 杯弓蛇影D. 形影相隨
4.如圖所示是外開式窗戶，若沒有插好插銷，當有較大的風沿窗水平吹過時，窗門容易自動打開。其原因是( )
A. 室外空氣流速較大，壓強大于室內大氣壓強
B. 室外空氣流速較大，壓強小于室內大氣壓強
C. 室內空氣流速較大，壓強大于室外大氣壓強
D. 室內空氣流速較大，壓強小于室外大氣壓強
5.如甲圖所示，水平桌面盛滿水的容器放有一個鋼球。把木塊輕輕放入容器中，木塊靜止時如乙圖所示，下列說法正確的是( )
A. 鋼球不受浮力作用B. 木塊受到的浮力大于木塊的重力
C. 兩圖中容器對桌面的壓強相等D. 兩圖中水對容器底部的壓強不相等
6.如圖甲為某電子測溫儀的內部簡化電路圖，測溫儀探頭內有一熱敏電阻Rt，其阻值隨溫度變化關系如圖乙所示。R1為阻值可調的電阻箱，其最大電阻為200Ω，允許通過的最大電流為0.3A，電流表的量程為0～0.02A，電源電壓恒為6V。某次測試時，將電阻箱的阻值調到200Ω，發現電流表示數為0.01A。下列說法錯誤的是( )
A. 此時熱敏電阻的溫度為20℃
B. 此時電路的總功率為0.06W
C. 若通電1min，熱敏電阻消耗的電能為2.4J
D. 若溫度為40℃，則電阻箱允許接電路的最大阻值為100Ω
7.關于如圖所示現象的說法，錯誤的是( )
A. 甲圖：抽去玻璃隔板后，兩瓶中的氣體逐漸混合，這是氣體的擴散現象
B. 乙圖：試管內的水沸騰后，軟木塞從試管口飛出時，軟木塞的機械能轉化為內能
C. 丙圖：緩慢向上提拉與水面接觸的玻璃板，彈簧測力計示數變大，說明分子間存在引力
D. 丁圖：迅速拉動繞在金屬管外的皮繩，橡皮塞從金屬管口飛出，說明做功可以改變物體的內能
二、非選擇題（共86分）

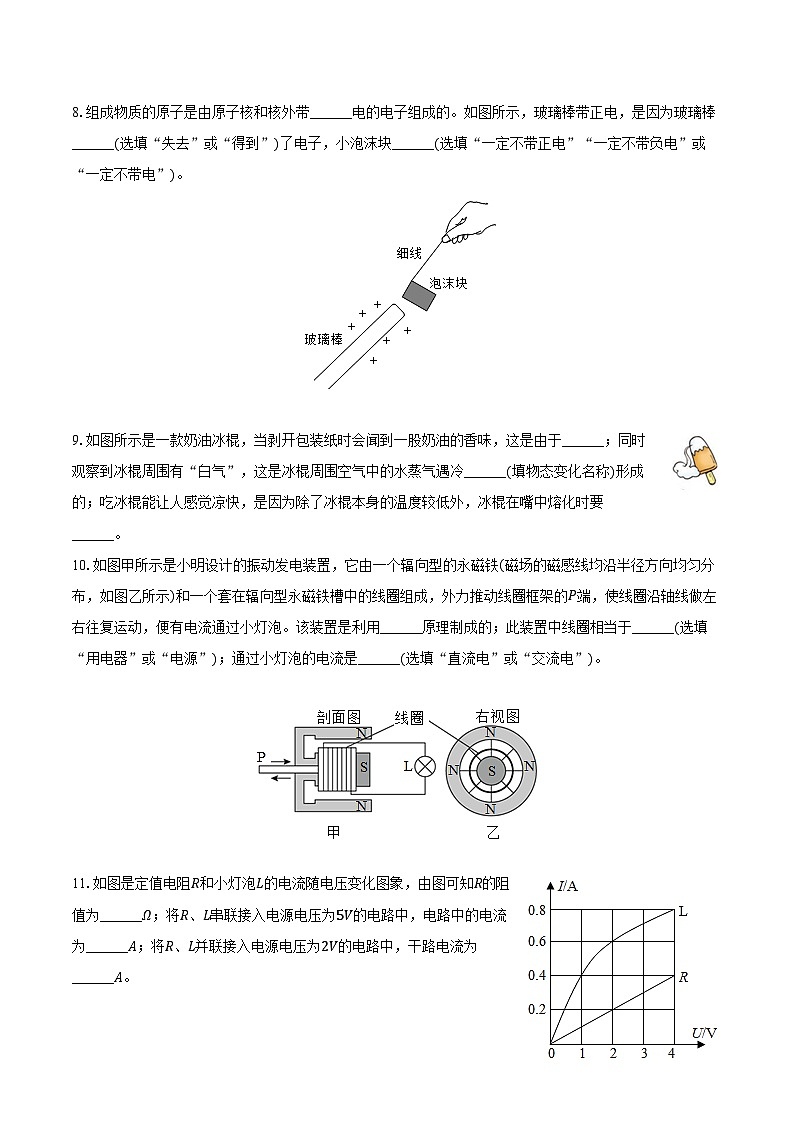

8.組成物質的原子是由原子核和核外帶______電的電子組成的。如圖所示，玻璃棒帶正電，是因為玻璃棒______(選填“失去”或“得到”)了電子，小泡沫塊______(選填“一定不帶正電”“一定不帶負電”或“一定不帶電”)。
9.如圖所示是一款奶油冰棍，當剝開包裝紙時會聞到一股奶油的香味，這是由于______；同時觀察到冰棍周圍有“白氣”，這是冰棍周圍空氣中的水蒸氣遇冷______(填物態變化名稱)形成的；吃冰棍能讓人感覺涼快，是因為除了冰棍本身的溫度較低外，冰棍在嘴中熔化時要______。
10.如圖甲所示是小明設計的振動發電裝置，它由一個輻向型的永磁鐵(磁場的磁感線均沿半徑方向均勻分布，如圖乙所示)和一個套在輻向型永磁鐵槽中的線圈組成，外力推動線圈框架的P端，使線圈沿軸線做左右往復運動，便有電流通過小燈泡。該裝置是利用______原理制成的；此裝置中線圈相當于______(選填“用電器”或“電源”)；通過小燈泡的電流是______(選填“直流電”或“交流電”)。
11.如圖是定值電阻R和小燈泡L的電流隨電壓變化圖象，由圖可知R的阻值為______Ω；將R、L串聯接入電源電壓為5V的電路中，電路中的電流為______A；將R、L并聯接入電源電壓為2V的電路中，干路電流為______A。
12.在圖乙的內燃機的工作過程中與圖甲能量轉化情況相同的是______(填圖中的代號)，某臺汽油機飛輪的轉速為1800r/min，在1s內，汽油機完成了______個沖程。如果汽油機在一段時間內消耗了500g汽油，若這些汽油完全燃燒，可放出熱量______J(q汽油=5×107J/kg)。
13.“低碳環?！笆钱斀袷澜绲闹黝}，太陽能已被人們廣泛利用。太陽能來自于太陽內部的______(選填“核裂變”或“核聚變”)，利用太陽能的方式主要有兩種，一種是用集熱器加熱，如某臺太陽能集熱器在天氣晴好時，一天可以吸收5.2×107J的熱量，這相當于完全燃燒______m3的煤氣釋放的熱量；另一種是用太陽能電池將太陽能轉化為______能。(q煤氣=4.0×107J/m3)
14.如圖是測量醬油密度的過程，在調節天平時，將游碼移到標尺零刻度后，發現指針如圖甲所示，此時應把平衡螺母向______(選填“左”或“右”)移動。按照乙、丙、丁的順序進行測量，測得醬油的密度ρ= ______kg/m3，測出的密度與真實值相比______(選填“偏大”“偏小”或“相等”)。
15.將一平面鏡斜放在裝有水的水槽中，有一束光線垂直射向水面，如圖所示，請畫出這束光線在水中行進最后射出水面的光路圖．
16.請在圖中，作出靜止在斜面上重為5N的物體所受重力的示意圖。
17.在圖中用線代表繩子，將滑輪連成省力的滑輪組，要求人用力往下拉繩使重物升起。
18.(1)如圖所示，圖甲中的溫度計示數為______℃；圖乙中物體A的長度為______cm；圖丙中彈簧測力計的讀數為______N；圖丁中機械秒表的讀數為______。
(2)小陳家的電能表的表盤如圖(2)所示，電能表的讀數為______kW??。小陳家中用電器正常使用的總功率不能超過______W，一個2Ω的電阻當通過電流為2A，10s內產生的熱量為______J。
19.小華用圖甲所示電路來測量小燈泡的電阻(部分器材的規格已標明)。
(1)圖甲是小華接入最后一根導線時的實驗電路。請指出圖中在器材操作上存在的兩個不妥之處：① ______；② ______。
(2)閉合開關進行實驗，小華發現無論怎樣調節滑動變阻器，電壓表示數始為3V，而電流表示數始終為零，已知僅導線發生故障則圖甲中導線______(選填“①”、“②”或“③”)發生了______(填寫故障名稱)。
(3)小華進行了六次實驗，記錄實驗數據并在U?I圖像中描點，得到小燈泡兩端的電壓與電流的關系圖像如圖乙所示，則根據記錄的數據和圖像可知：實驗中所使用的滑動變阻器的最大阻值至少為______Ω。
(4)小華進一步分析數據發現，小燈泡的電阻隨電壓的增大而______(選填“增大”或“減小”或“不變”)，其原因是______。
(5)小雪發現電流表損壞后，利用一已知阻值的定值電阻R0也能測量出小燈泡的正常發光時的電阻，請在圖丙所示的電路圖中的虛線框內填入合適的電路元件符號。
20.為了充分應對新冠肺炎疫情，市區比平日更加注重道路的衛生清潔保持工作。如圖所示，一輛灑水車，車重4.5×104N，罐體可以裝滿5t的水，車與地面的總接觸面積是5×103cm2；一次灑水任務中，該車沿水平路面勻速前進。通過計算回答：
(1)罐體裝滿水時，水的重力是多少？
(2)罐體裝滿水時，車對地面的壓力是多少？
(3)罐體裝滿水時，車對地面的壓強是多少？
21.在綜合實踐活動中，小明設計了一種電熱飲水機電路，如圖甲所示，R1和R2均為電熱絲，S2是自動控制開關，可實現“低擋”“高擋”之間的轉換，飲水機工作時功率隨時間變化的關系圖象如圖乙所示，求：
(1)該電熱飲水機是利用電流的______(選填“磁”或“熱”)效應工作的：電熱飲水機要接入三孔插座中使用，這是為了______；當S和S2同時閉合時，電熱熱飲水機處于______擋。
(2)飲水機低溫擋工作時，通過電阻R1的電流。
(3)電阻R2的阻值。
(4)30min內電路消耗的總電能。
22.小高用彈簧測力計、正方體、兩個相同的圓柱形容器、水和鹽水等器材，對浸在液體中的物體所受浮力進行了探究，其裝置和彈簧測力計示數如圖所示。(g取10N/kg)

(1)為了探究浮力大小與物體浸沒在液體中的深度有無關系，可比較______兩圖的實驗，浸沒在水中時，正方形受到的浮力是______N。
(2)分析圖甲、乙、丙，說明浮力的大小與______有關，比較圖丁、戊可說明浮力的大小與______有關。
(3)根據實驗測出正方體的密度是______kg/m3，鹽水的密度是______kg/m3。
(4)若圖丙中容器底面積為100cm2，正方體浸沒后水未溢出，則放入正方體后水對容器底部壓強增加______Pa。
23.酒駕易造成交通事故，利用酒精測試儀可以監測司機是否為酒駕。其電路原理圖如圖甲所示。電源電壓恒為12V，傳感器電阻R1的電阻值隨酒精氣體濃度的變化規律如圖乙所示，R2為定值電阻，阻值為60Ω，請回答下列問題：
(1)被檢者酒精氣體濃度越高時，R1的阻值越______，電流表的示數越______。
(2)當電流表的示數為0.1A時，R1的阻值是______Ω。
(3)當電壓表的示數是3V時，電路中的電流是______A。
(4)被檢者酒精氣體濃度是0.1mg/mL時，電壓表的示數是______V。
24.請閱讀材料，回答問題。
“冰絲帶”——國家滑館國家滑館(如圖甲所示)是2022年北京冬奧會北京主賽區標志性場館，它有一個美麗的昵稱——“冰絲帶”。館內擁有亞洲最大的冰面。
國家速滑館力求打造世界上平原地區“最快的冰”。制冰時，混凝土冰板層下方總長約為130km的管道內輸入的是低溫的液態二氧化碳。在液態二氧化碳汽化的作用下，混凝土冰板層的溫度降低到零下十幾攝氏度，通過灑水作業，凍成厚度為幾毫米的冰面，經過多次這樣的工序，厚度幾十毫米的冰面才能凍結成功。冰面溫差被控制在0.5℃以內，有利于運動員創造好成績。
(1)混凝土冰板層降溫過程是利用了液態二氧化碳______(填物態變化名稱)時______(選填“吸收”或“放出”)熱量的特點。
(2)如圖丙所示是我國運動員任子威在短道速滑男子1000米決賽中通過彎道時的情景，此時他受到的力______(選填“是”或“不是”)平衡力，由于______，他到達終點后還能繼續向前滑行。
(3)在短道速滑訓練中，某男運動員滑1圈需42s，某女運動員滑1圈需45s，現兩人在起點處同時同向出發，經過______s男運動員第一次與女運動員相遇。
答案和解析
1.【答案】D
【解析】解：A、納米是一種長度單位，它用來表示最小的長度，1納米=10?9米，納米材料的出現為人們制造微小機器提供了物質基礎。故A正確；
B、5G手機是利用電磁波來傳遞信息的。故B正確；
C、發光二極管是由半導體材料制成的。故C正確；
D、超導體是零電阻，所有利用電流熱效應工作的電器設備都不能用超導材料制作，所以超導體不能應用在熱水器上。故D不正確。
故選：D。
(1)納米材料是指構成物質的單元在1nm以內時，就會出現奇異的性質；
(2)電磁波可以用來傳遞無線信息；
(3)半導體材料廣泛應用于商業、郵政、交通等領域，發光二極管的主要材料是半導體；
(4)超導是超導電性的簡稱，它是指金屬、合金或其它材料在低溫條件下電阻變?yōu)榱?，電流通過時不會有任何損失的性質。
本題考查了學生對納米材料、電磁波的應用、半導體和超導體特點及其應用的了解，屬于基礎知識的考查，難度不大。
2.【答案】C
【解析】解：A、甲圖中用小錘敲擊音叉，旁邊的乒乓球被彈開，說明聲音是由物體的振動產生的，故A正確；
B、乙圖中兩個聲波的波形圖，都有3個波峰、4個波谷，即它們的振動頻率是相同的，說明它們的音調是相同的；從波形圖中可以看出，其波的形狀都不相同，說明它們的音色不同，振幅相同，響度相同，故B正確；
C、丙圖中噪聲檢測裝置是檢測噪聲的大小裝置，不能減弱噪聲，故C錯誤；
D、回聲定位是根據回聲到來的時間和方位，確定目標的位置和距離，即利用超聲波獲得信息，故D正確。
故選：C。
(1)聲音是由物體的振動產生的，聲音可以傳遞信息和能量；
(2)頻率是1s物體振動的次數，相同時間內振動越快，頻率越大。音調跟頻率有關，頻率越大，音調越高；音色反映聲音的品質，與發生體的結構、材料有關；
(3)減弱噪聲的途徑：在聲源處、在傳播過程中、在人耳處；
(4)回聲定位是根據回聲到來的時間和方位，確定目標的位置和距離，即利用聲音獲得信息。
本題考查聲現象的基礎知識及應用，要求學生對聲音及其特性、聲音的傳播及特征等知識點全面掌握。解題的關鍵是能夠從波形圖上看懂頻率、振幅和音色。
3.【答案】D
【解析】解：A.鏡花水月是由于光的反射形成的，故A錯誤；
B.海市蜃樓是由于光的折射形成的，故B錯誤；
C.杯弓蛇影是由于光的反射形成的，故C錯誤；
D.形影相隨是由于光的直線傳播形成的，故D正確。
故選：D。
光在自然界中存在三種光現象：
在日常生活中，激光準直、日月食、小孔成像和影子的形成等都表明光在同一種均勻介質中是沿直線傳播的；
當光照射到物體界面上時，有一部分光被反射回來發生反射現象；
當光從一種介質斜射入另一種介質時，傳播方向會偏折，發生折射現象。
本題考查的光的反射、光的折射及光的直線傳播現象。
4.【答案】B
【解析】解：
刮風時，室外空氣流動速度較大，壓強較小；室內壓強不變，壓強大于室內大氣壓強，室內外產生壓強差，窗戶內外產生了壓力差，將窗戶向外推開。
故選：B。
流體壓強與流速的關系：流體流速大的地方壓強小，流速小的壓強大，據此分析回答。
本題考查了學生對流體壓強與流速的關系，利用所學知識分析身邊的實際現象，學以致用，有意義！
5.【答案】C
【解析】解：A、鋼球浸沒在水中，由于鋼球上下表面有水的壓力差，所以鋼球也受浮力作用，故A錯誤；
B、由于木塊漂浮，所以木塊受到的浮力等于木塊的重力，故B錯誤；
C、兩圖中容器對桌面的壓力等于容器、水和物體的總重力；
乙圖中木塊漂浮，則F浮=G木，根據阿基米德原理可知F浮=G排，
所以G木=G排，即木塊的重力等于排開水的重力(即溢出水的重力)，
所以兩圖中容器對桌面的壓力相等，底面積相同，由p=FS可知，兩圖中容器對桌面的壓強相等，故C正確；
D、已知容器中裝滿水，把木塊輕輕放入容器中，雖然有水溢出，但水的深度不變，由p=ρg?可知，兩圖中水對容器底的壓強相等，故D錯誤；
故選：C。
(1)浸在液體中的物體受到浮力作用；
(2)漂浮時浮力等于重力；
(3)容器對桌面的壓力等于容器和水、鋼球的總重力，因為是盛滿水的容器中，當把木塊輕輕放入容器中時，木塊漂浮時，F(xiàn)浮=G=G排，由此可知乙圖中容器對桌面的壓力，再利用p=FS分析壓強情況；
(4)根據p=ρg?分析兩圖中水對容器底的壓強。
本題考查阿基米德原理以及壓強的大小，關鍵是知道物體所受的浮力等于物體排開的液體所受的重力，液體深度不變，容器底所受的壓強也不變，最容易出錯的是C選項。
6.【答案】D
【解析】解：由電路圖可知，R1與Rt串聯，電流表測電路中的電流。
(1)電路中電流表的示數I=0.01A時，由I=UR可知，電路的總電阻：
R總=UI=6V0.01A=600Ω，
因串聯電路中總電阻等于各分電阻之和，
所以，熱敏電阻的阻值：
Rt=R總?R1=600Ω?200Ω=400Ω，
由圖丙可知，此時環境溫度是20℃，
則電路的總功率：
P=UI=6V×0.01A=0.06W，故AB正確；
通電1min，熱敏電阻消耗的電能為：
Wt=Q=I2Rtt=(0.01A)2×400Ω×60s=2.4J，故C正確；
(2)由圖丙可知，環境溫度為40℃時，熱敏電阻的阻值Rt′=200Ω，
由電流表的量程為0～0.02A可知，電路中的最大電流I大=0.02A，
則電路的最小總電阻：
R總′=UI大=6V0.02A=300Ω，
所以，電阻箱接入電路中的最小阻值：
R′=R總′?Rt′=300Ω?200Ω=100Ω，
故為保證電流表安全，電阻箱允許的阻值調節范圍是100Ω～200Ω，故D錯誤。
故選：D。
由電路圖可知，R1與Rt串聯，電流表測電路中的電流。
(1)將電阻箱的阻值調到200Ω，發現電流表示數為0.01A，根據歐姆定律求出電路的總電阻，利用電阻的串聯求出熱敏電阻的阻值，從圖丙中讀出此時環境溫度，利用P=UI求出電路的總功率；
根據Wt=Q=I2Rtt算出通電1min，熱敏電阻消耗的電能；
(2)由圖丙可知，環境溫度為40℃時熱敏電阻的阻值，根據電流表的量程得出電路中的最大電流，根據歐姆定律求出電路的最小總電阻，利用電阻的串聯求出電阻箱接入電路中的最小阻值，然后得出電阻箱允許的阻值調節范圍。
本題考查了串聯電路的特點和歐姆定律、電功率公式的應用，從圖像中獲取有用的信息是關鍵。
7.【答案】B
【解析】【分析】
(1)不同的物質相互接觸時彼此進入對方的現象叫做擴散，擴散現象說明了分子在不停地做無規則運動；
(2)氣體膨脹時會對外做功，由內能轉化成機械能；
(3)分子間存在著相互作用的引力和斥力；
(4)對物體做功，物體的內能會增大。
【解答】
A、甲圖：抽去玻璃隔板后，兩瓶中的氣體逐漸混合，這是氣體的擴散現象，說明了氣體分子的運動，該選項說法正確；
B、乙圖：試管內的水沸騰后，軟木塞從試管口飛出時，是因為試管內的水蒸氣膨脹做功，內能轉化成軟木塞的機械能，該選項說法不正確；
C、丙圖：緩慢向上提拉與水面接觸的玻璃板，彈簧測力計示數變大，說明水分子和玻璃分子間存在引力，該選項說法正確；
D、丁圖：迅速拉動繞在金屬管外的皮繩，橡皮塞從金屬管口飛出，是因為金屬管內的水蒸氣膨脹做功，內能轉化成橡皮塞的機械能，該選項說法正確．
故選B。
8.【答案】負 失去 一定帶正電
【解析】解：成物質的原子是由原子核和核外帶負電的電子組成的；
玻璃棒失去電子，從而帶上了正電；
由圖知，玻璃板排斥泡沫塊，這說明泡沫塊一定帶正電。
故答案為：負；失去；一定帶正電。
電子帶負電；正負電荷的規定：跟絲綢摩擦過的玻璃棒所帶的電荷是正電荷，跟毛皮摩擦過的橡膠棒所帶的電荷是負電荷；電荷之間的作用規律：同種電荷相互排斥，異種電荷相互吸引；帶電體有吸引輕小物體的性質。
本題考查了自然界中的兩種電荷和電荷間的相互作用規律。
9.【答案】分子在永不停息地做無規則運動 液化 吸熱
【解析】解：(1)能聞到冰棍的奶油香味，是分子無規則運動的結果；
(2)“白氣”是空氣中的水蒸氣遇冷液化形成的小水滴；
(3)吃冰棍讓人感覺涼快，主要是因為冰棍熔化是要吸收熱量。
故答案為：分子在永不停息地做無規則運動；液化；吸熱。
解答此題要能用分子動理論的觀點解釋生活中的物理現象；知道各種物態變化的定義，根據物態變化的知識逐一分析即可。
此題主要考查的是分子動理論的基本內容和物態變化現象的判斷，是一道熱學的基礎題。
10.【答案】電磁感應 電源 交流電
【解析】解：據圖能看出，當振動時，線圈會發生運動，即恰好在磁場中切割磁感線運動，從而使得電路中產生電流，故該裝置是利用電磁感應原理制成的；
線圈向外供電，此裝置中線圈相當于電源；由于線圈的運動方向是改變的，故產生的感應電流的方向也是改變的，故小燈泡中流過的電流是交流電。
故答案為：電磁感應； 電源；交流電。
(1)閉合電路的部分導體在磁場中做切割磁感線運動，此時在電路中就會產生感應電流，該現象就是電磁感應現象。
(2)向外供電，此裝置中線圈相當于電源；大小和方向都不變的電流稱為直流電；大小和方向都隨周期性變化的電流是交流電。
知道電磁感應現象，學會知識遷移，能利用該原理來解釋現實問題是解決該題的關鍵。
11.【答案】10 0.4 0.8
【解析】解：(1)由圖像可知：當定值電阻R兩端的電壓U=2V，對應的電流IR=0.2A，
由I=UR可得，定值電阻的阻值：R=UIR=2V0.2A=10Ω；
(2)由圖像可知，當電流為I=0.4A時，UR=4V，UL=1V，R、L串聯后兩端的電壓：U=UR+UL=4V+1V=5V，
所以將R、L串聯后接在5V電路中，通過電路的電流為0.4A；
(3)若將R、L并聯后接在電壓為2V的電源兩端，由I?U圖像可知，此時通過R、L的電流分別為IR=0.2A，IL=0.6A，
并聯電路中干路電流等于各支路電流之和，電路中的總電流：I=IR+IL=0.2A+0.6A=0.8A。
故答案為：10；0.4；0.8。
(1)根據圖像讀出定值電阻R兩端的電壓和對應的電流，由歐姆定律求出電阻R；
(2)根據串聯電路電流的規律及電壓的規律得出將甲、乙串聯后接在5V電路中時的電流大??；
(3)將R、L并聯后接在電壓為2V的電源兩端，根據并聯后R、L兩端的電壓相等，根據圖像讀出相應的電流，再根據并聯電路的電流特點求出干路電流。
本題考查串并聯電路的特點、歐姆定律和電功率公式的靈活應用，關鍵是從圖像中得出燈泡L和R的電流與電壓之間的關系。
12.【答案】B 60 2.5×l07
【解析】解：(1)圖甲中，迅速向下壓活塞，活塞的機械能轉化為筒內空氣的內能；
圖乙中：A、進氣門打開，排氣門關閉，活塞向下運動，是吸氣沖程，沒有能量轉化，故A不符合題意；
B、兩個氣門都關閉，活塞向上運動，是壓縮沖程，將機械能轉化為內能，故B符合題意；
C、兩個氣門都關閉，活塞向下運動，是做功沖程，將內能轉化為機械能，故C不符合題意；
D、排氣門打開，進氣門關閉，活塞向上運動，是排氣沖程，沒有能量轉化，故D不符合題意。
故選：B。
(2)四沖程汽油機的飛輪轉速為1800r/min=30r/s，即在1s內飛輪轉30r，
因為飛輪轉2r，完成4個沖程，所以飛輪轉30r，完成60個沖程。
(3)500g汽油完全燃燒放出的熱量：
Q放=mq汽油=0.5kg×5×l07J/kg=2.5×l07J。
故答案為：B；60；2.5×l07。
(1)圖甲中，迅速向下壓活塞，活塞的機械能轉化為筒內空氣的內能；
由進氣門和排氣門的關閉和打開情況、活塞的上行和下行情況來判斷是哪個沖程；四個沖程中壓縮沖程是機械能轉化為內能，做功沖程是內能轉化為機械能，排氣和吸氣沖程沒有能的轉化；
(2)四沖程內燃機完成一個工作循環，經歷4個沖程、活塞往復運動2次，曲軸和飛輪轉2轉，對外做功1次；
(3)知道汽油的質量和熱值，利用Q放=mq求出汽油完全燃燒產生的熱量。
本題主要考查有關熱機的計算、燃料完全燃燒放熱公式的掌握和應用，屬于熱學常考題型，難度不大。
13.【答案】核聚變 1.3 電
【解析】解：
(1)由較輕的原子核聚合成較重的原子核時，會釋放出巨大的能量，這是太陽內部每時每刻進行的核聚變反應；
(2)由題意知，Q放=Q吸=5.2×107J，
由Q放=Vq得，需要完全燃燒煤氣的體積：
V=Q放q煤氣=5.2×107J4.0×107J/m3=1.3m3；
(3)太陽光通過太陽能電池就可以將太陽能轉化為電能。
故答案為：核聚變；1.3；電。
(1)太陽的能量來自于它內部發生的核聚變；
(2)由題意可知，Q放=Q吸，根據Q放=Vq的變形公式V=Q放q求出需要完全燃燒煤氣的體積；
(3)太陽能電池是將太陽能轉化為電能的裝置。
本題考查了太陽能熱的使用、燃料燃燒放熱公式等知識，雖知識點多，但條件已給出，難度不大。
14.【答案】左 1.125×103 偏大
【解析】解：(1)根據圖甲所示。為使橫梁在水平位置平衡，應將橫梁右端的平衡螺母向右端移動；
(2)在天平的標尺上，1g之間有5個小格，一個小格代表的質量是0.2g，即天平的分度值為0.2g；
燒杯的質量：m0=20g+10g+5g=35g，
燒杯和醬油的總質量是：m總=50g+20g+10g=80g；
醬油的質量為：m醬油=m總?m0=80g?35g=45g，
量筒的分度值為2cm3，醬油的體積為V醬油=40cm3；
醬油的密度為：ρ=m醬油V醬油=45g40cm3=1.125g/cm3=1.125×103kg/m3；
(3)方案中不可能把燒杯內的醬油全部倒入量筒內，導致測量的醬油的體積偏小，由公式ρ=mV知：密度測量結果偏大。
故答案為：左；1.125×103；偏大。
(1)在天平的調平過程中，指針左偏，說明左盤低，右盤高。哪端的盤較高，平衡力螺母便向哪端調節。
(2)天平標尺上最小的一格代表的質量叫標尺的分度值；使用天平測量物體質量時，首先要明確標尺的分度值，被測物體的質量等于砝碼的總質量與游碼所對刻度之和。
讀取量筒中液體的體積時，首先要明確量筒的分度值，讀數時視線與液面最凹處相平；
已知燒杯和醬油的總質量和燒杯的質量，可以得到量筒中醬油的質量；已知醬油的質量和體積，利用公式ρ=mV得到醬油的密度；
(3)方案中“把燒杯內的醬油全部倒入量筒內”會使得醬油不能全部倒入量筒內，導致醬油體積偏小，密度偏大，出現一定的誤差。
此題中考查了關于液體密度測量的基本技能，包括天平、量筒的讀數，運用密度的公式進行計算，以及測量誤差的分析等。
15.【答案】解：光從空氣垂直射入水中，傳播方向不變，根據光的反射定律畫出經過平面鏡后的反射光線，光線從水中斜射入空氣中時，折射角大于入射角，據此作出折射光線。

【解析】解決此題需要知道光垂直射到水中，傳播方向不變，從水中斜射入空氣中時，折射角大于入射角，同時也要掌握光的反射定律的內容。
本題考查了光的折射規律和光的反射定律。注意當光垂直入射到另一種介質中時，傳播方向不變，即折射角和入射角都是0°。
16.【答案】解：畫重力的示意圖時，先找重心，重心就畫在物體的幾何中心；
重力的方向是豎直向下的，從重心畫一豎直向下的線段，標上箭頭和字母G，同時標出重力的大小。
故答案為：

【解析】在受力物體上沿力的方向畫一條線段，在線段的末端畫一個箭頭表示力的方向，線段的起點或終點表示力的作用點；知道力的大小就要標出來；
重力的方向是豎直向下的；重心一般就畫在物體的幾何中心上。
此題考查的是重力的示意圖，是一道基礎題。需要注意的是重力是用G來表示的，而不是F.知道力的大小就要標出來。
17.【答案】解：人用力往下拉繩使重物升起，說明最后繞過的是定滑輪，按此反向繞線，繩子的起始端系在定滑輪上，如下圖所示：

【解析】人用力往下拉繩使重物升起，因此人的動力方向向下，重物運動方向向上，故由四根繩子承擔物重，繩子固定在定滑輪上。
此題主要考查了滑輪組的繞線方式及示意圖的畫法。在繞線時，要根據題目的要求選擇合適的繞法，通常是根據拉力方向或承擔物重繩子段數確定。
18.【答案】31 2.00 1.6 40.0 2017.6 8800 80
【解析】解：(1)由圖知：
甲圖中的溫度計一個大格都是10℃，其中又分了10份，故其分度值是1℃，“40”在“30”上方，說明溫度高于0℃，所以讀數是31℃；
乙圖中刻度尺上1cm之間有10個小格，所以一個小格代表的長度是0.1cm=1mm，即此刻度尺的分度值為1mm；物體左側與0刻度線對齊，右側與2.0cm對齊，估讀為2.00cm，所以物體的長度為L=2.00cm；
丙圖中，在彈簧測力計上，彈簧測力計的分度值為0.2N，彈簧測力計的示數為1N+0.6N=1.6N；
丁圖中，在秒表的中間表盤上，1min中間有兩個小格，所以一個小格代表0.5min，指針在“0”和“1”之間，偏向“1”一側，所以分針指示的時間大于0.5min，小于1min；
在秒表的大表盤上，一個小格代表0.1s，由中間表盤知秒針已轉過一周，所以指針在40.0s處，即秒表的讀數為40.0s；
(2)由圖2可知，電電能表的讀數為2017.6kW??；
220V表示電能表的工作電壓為220V，10(40)A表示電能表的標定電流為10A，額定最大電流為40A，
小陳家中用電器正常使用的最大總功率：P=UI=220V×40A=8800W；
一個2Ω的電阻當通過電流為2A，10s內產生的熱量：Q=I2Rt=(2A)2×2Ω×10s=80J。
故答案為：(1)31；2.00；1.6；40；(2)2017.6；8800；80。
(1)讀取溫度計示數時，首先要明確溫度計的分度值，讀數時視線與液柱最高處相平，并注意區分零上或零下；
刻度尺讀數時，首先看起始端有沒有從0開始，若沒有從0開始，把起始端對應的刻度值當作“0”刻度，讀出末端刻度值，減去起始端對應的刻度值，即為物體長度，注意刻度尺要估讀到分度值的下一位讀??；
觀察該測力計的示數在1N～2N之間，且分度值是0.2N，可據此判斷出測力計的示數；
秒表的中間的表盤代表分鐘，周圍的大表盤代表秒，秒表讀數是兩個表盤的示數之和；
(2)電能表的讀數：數字方框中最后一位是小數，單位是kW??；220V表示電能表的工作電壓為220V，10(40)A表示電能表的標定電流為10A，額定最大電流為40A，利用P=UI計算出小陳家中用電器正常使用的最大總功率；利用焦耳定律計算出一個2Ω的電阻當通過電流為2A，10s內產生的熱量。
本題考查儀器的使用和讀數、電功率的計算、焦耳定律的應用，初中物理學習了很多測量工具的使用，但沒有特殊說明，只有刻度尺的讀數要有估讀值，其它只要讀到準確值即可。
19.【答案】開關閉合 沒有將變阻器最大電阻連入電路 ① 斷路 25 增大 燈絲電阻隨著溫度的升高而增大
【解析】解：(1)為保護電路，在連接電路時，開關應斷開，滑動變阻器的滑片應位于阻值最大處，則由圖甲可知兩個不妥之處是：①開關閉合；②沒有將變阻器最大電阻連入電路；
(2)電流表示數始終為零，電路可能斷路，電壓表示數始終為3V，說明電壓表與電源連通，已知僅導線發生故障，當圖甲中導線①發生斷路時，電壓表串聯在電路中測電源電壓，符合題意；
(3)根據U?I圖像知，燈的最小電壓為0.5V時，最小電流為0.1A，由串聯電路的規律及歐姆定律，此時，實驗中所使用的滑動變阻器連入電路的電阻最大為：
R滑=U?U1I1=3V?Ω，即實驗中所使用的滑動變阻器的最大阻值至少為25Ω；
(4)根據表中數據，由公式R=UI，得出不同電壓下燈泡的阻值，分析可知：小燈泡的電阻是隨電壓的增大而增大，原因是：通過燈的電流隨電壓的增大而變大，根據P=UI，燈的實際功率變大，燈絲的溫度升高，燈的電阻變大，即根本原因是燈絲電阻隨著溫度的升高而增大；
(5)該題中電流表損壞，電壓表和定值電阻R0應起到測量電流的作用，故應將燈、定值電阻R0和變阻器串聯；要測燈泡的正常發光時的電阻，首先應使燈正常發光，所以需要先將電壓表與燈泡并聯，通過移動變阻器的滑片，使燈的電壓為額定電壓，然后保持滑片位置不動，通過開關的轉換，使電壓表測燈與定值電阻的總電壓，此時各電阻的大小和電壓不變，燈仍正常發光，根據串聯電路的電壓規律和歐姆定律求出燈的額定電流，再利用R=UI計算燈泡正常發光時的電阻，基于以上分析，設計的電路如下圖所示：
故答案為：(1)①開關閉合；②沒有將變阻器最大電阻連入電路；(2)①；斷路；(3)25；(4)增大；燈絲電阻隨著溫度的升高而增大；(5)見解答。
(1)連接電路時，為保護電路，開關要斷開，將變阻器最大電阻連入電路；
(2)若電流表示數為0，說明電路可能斷路；電壓表示數接近電源電壓，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的電路斷路了；
(3)根據U?I圖像知燈的電壓為0.5V時電流大小，由串聯電路的規律及歐姆定律得出此時實驗中所使用的滑動變阻器連入電路的電阻，確定變阻器的電阻范圍；
(4)根據圖中數據，由公式R=UI，得出不同電壓下的電阻大小回答；根據燈絲的電阻隨溫度升高變大分析；
(5)該題中電流表損壞，所以需要利用定值電阻R0與燈泡串聯得到燈泡正常發光時的電流，用電壓表測量燈泡正常工作時的電壓，再利用R=UI計算燈泡電阻。
本題測量小燈泡的電阻，考查電路連接、故障分析、串聯電路的規律及歐姆定律的運用，綜合性較強。
20.【答案】解：(1)罐體裝滿水時，水的重力G水=mg=5×103kg×10N/kg=5×104N；
(2)罐體裝滿水時，車對地面的壓力F=G總=G水+G車=5×104N+4.5×104N=9.5×104N；
(3)罐體裝滿水時，車對地面的壓強p=FS=9.5×104N5×103×10?4m2=1.9×105Pa。
答：(1)罐體裝滿水時，水的重力是5×104N；
(2)罐體裝滿水時，車對地面的壓力是9.5×104N；
(3)罐體裝滿水時，車對地面的壓強是1.9×105Pa。
【解析】(1)罐體裝滿水時，根據G水=m水g計算水的重力；
(2)罐體裝滿水時，根據F=G總=G水+G車計算車對地面的壓力；
(3)罐體裝滿水時，根據p=FS計算車對地面的壓強。
本題考查重力、壓力、壓強的有關計算，屬于對基礎知識的考查，難度較小。
21.【答案】熱 防止外殼帶電后發生觸電事故 高
【解析】解：(1)電流通過電阻絲時，會產生熱量，這就是電流的熱效應，電熱飲水機是利用電流的熱效應工作的；
電熱飲水機有金屬外殼，為了防止外殼帶電后發生觸電事故，飲水機的外殼要接地，需要使用三孔插座；
當S1和S2同時閉合時，兩個電熱絲并聯接入電路中，根據并聯電路的電阻關系可知，此時電路中的總電阻是最小的，根據P=U2R可知電熱飲水機處于高擋；
(2)S1閉合、S2斷開時，只有R1接入電路，此時為低擋；由圖乙可知低擋的功率為220W，
根據P=UI可得通過R1的電流為：
I1=P低U=220W220V=1A；
(3)S1、S2閉合時，R1、R2并聯接入電路，此時為高擋；由圖乙可知高擋的功率為660W，
則R2的功率P2=P高?P低=660W?220W=440W；
根據P=U2R可得電阻R2的阻值為：
R2=U2P2=(220V)2440W=110Ω；
(4)電熱飲水機消耗的電能：
W=W高+W低=P高t高+P低t低=660W×10×60s+220W×20×60s=6.6×105J。
答：(1)熱；防止外殼帶電后發生觸電事故；高。
(2)飲水機低溫擋工作時，通過電阻R1的電流為1A。
(3)電阻R2的阻值為110Ω。
(4)30min內電路消耗的總電能為6.6×105J。
(1)電流具有熱效應；有金屬外殼的用電器，其外殼要接地；根據公式P=U2R判定功率的大?。?br>(2)S1閉合、S2斷開時，只有R1接入電路，此時為低溫擋；根據圖乙可知低溫擋的功率；根據P=UI求出通過R1的電流；
(3)S1、S2閉合時，R1、R2并聯接入電路，此時為高溫擋；根據圖乙可知高溫擋的功率；然后求出R2的功率，根據P=U2R求出電阻R2的阻值；
(4)根據W=Q=Pt分別求出30min內高溫和低溫工作時消耗的電能，然后求出之和。
本題考查消耗電能、電功率、電熱的計算，關鍵是公式的應用，要熟記這些公式。
22.【答案】丙、丁 4 排開液體的體積 液體密度 1.25×103 1.1×103 400
【解析】解：
(1)為了探究浮力大小與物體浸沒在液體中的深度有無關系，需要控制液體的密度相同，排開的液體的體積相同，故可比較丙、丁兩圖的實驗；
物體的重力為5N，浸沒在水中時彈簧測力計示數為1N，正方體受到的浮力是F浮=G?F=5N?1N=4N；
(2)由圖甲可知物體的重為G=5N；乙、丙實驗中，排開液體的密度相同，而排開液體的體積不同，測力計示數不同，由稱重法測浮力F浮=G?F，乙、丙實驗中受到的浮力不同，故由甲、乙、丙實驗，說明浮力的大小與物體排開液體的體積有關；
丁、戊中，排開液體的體積相同，排開液體的密度不同，測力計示數不同，由稱重法測浮力，受到的浮力不同，故分析圖甲、丁、戊實驗，說明浮力的大小與排開液體的密度有關；
(3)正方體在水中受到的浮力F浮=4N；
由F浮=ρ液gV排可得正方體的體積為V=V排=F浮ρ水g=4N1×103kg/m3×10N/kg=4×10?4m3；
正方體的質量為：m=G g=5N10N/kg=0.5kg；
正方體的密度為：ρ銅=m銅V銅=0.5kg4×10?4m3=1.25×103kg/m3；
由甲、戊實驗，正方體浸沒在鹽水中受到的浮力：
F浮′=G?F′=5N?0.6N=4.4N；
由阿基米德原理F浮=ρ液gV排可知，鹽水的密度是：
ρ鹽水=F′浮gV排=4.4N10N/kg×4×10?4m3=1.1×103kg/m3；
(4)由V=S?得，水增加的深度為：△?=VS=4×10?4m3100×10?4m2=0.04m，
放入正方體后水對容器底部增加的壓強為：
△p=ρg△?=1.0×103kg/m3×10N/kg×0.04m=400Pa。
故答案為：(1)丙、丁；4；(2)排開液體的體積；液體密度；(3)1.25×103；1.1×103；(4)400。
(1)(2)浮力的大小與物體控制排開液體的密度和體積相關，研究浮力大小與其中一個因素的關系時，要控制另外一個因素不變；由稱重法可以求出正方體在水中受到的浮力；
(3)由阿基米德原理求出正方體的體積，由G=mg和ρ=mV得出正方體的密度；根據稱重法求出正方體在鹽水中的浮力，根據阿基米德原理求出鹽水的密度；
(4)根據正方體的體積，然后利用V=S?求出水增加的深度，再利用p=ρg?計算放入正方體后水對容器底部增加的壓強。
本題考查稱重法測浮力、控制變量法、數據分析及阿基米德原理、密度公式的運用及壓強的計算，知識點較多，有一定的難度。
23.【答案】小 大 60 0.15 4.8
【解析】解：由圖甲可知，傳感器電阻R1和定值電阻R2串聯，電壓表測傳感器兩端的電壓，電流表測電路中的電流；
(1)由圖乙可知，被檢者酒精氣體濃度越高時，傳感器R1的阻值越小，電路中的總電阻越小，由歐姆定律可知電路中電流增大，即電流表示數變大；
(2)當電流表的示數為0.1A時，根據I=UR可得，總電阻：R=UI1=12V0.1A=120Ω，
因串聯電路的總電阻等于各用電器的電阻之和，所以R1的阻值：R1=R?R2=120Ω?60Ω=60Ω；
(3)因串聯電路的總電壓等于各用電器兩端的電壓之和，所以當電壓表的示數是3V時，R2兩端的電壓：U2=U?U1=12V?3V=9V；
電路中的電流：I=I2=U2R2=9V60Ω=0.15A；
(4)根據圖象乙可知，被檢者酒精氣體濃度為0.1mg/mL時，傳感器電阻的阻值為R1′=40Ω，
此時的電流為：I′=UR′=UR1′+R2=12V40Ω+60Ω=0.12A，
根據I=UR可得，此時傳感器電阻兩端電壓：U1′=I′R1=0.12A×40Ω=4.8V，即電壓表示數為4.8V。
故答案為：(1)?。淮?；(2)60；(3)0.15；(4)4.8。
由電路圖可知，傳感器電阻R1和定值電阻R2串聯，電壓表測傳感器兩端的電壓，電流表測電路中的電流；
(1)被檢者酒精氣體濃度越高時，由根據圖乙知，酒精氣體濃度與電阻的關系，由電阻的變化利用歐姆定律可求得電路中電流的變化；
(2)當電流表的示數為0.1A時，根據歐姆定律求出總電阻，根據串聯電路電阻的特點求出R1的電阻；
(3)當電壓表的示數是3V時，根據串聯電路電壓特點求出定值電阻兩端的電壓，再根據歐姆定律求出電路的電流；
(4)被檢者酒精氣體濃度是0.1mg/mL時，根據圖象乙讀出此時傳感器電阻的阻值，根據串聯電路的特點和歐姆定律求出電流，再根據歐姆定律求出R1端兩端的電壓，即電壓表示數。
此題主要考查的是學生對圖象的處理能力、串聯電路的特點和歐姆定律的理解和掌握，綜合性很強，讀懂圖象是解決此題的關鍵。
24.【答案】(1)汽化；吸收；(2)不是；慣性；(3)630。
【解析】解：(1)液態二氧化碳在管道中汽化，吸收熱量，使混凝土冰板層的溫度降低到零下十幾攝氏度；
(2)運動員任子威在短道速滑男子1000米決賽中通過彎道時的情景，運動的方向和速度發生改變，受到非平衡力；由于慣性，他到達終點后還能繼續向前滑行；
(3)設經過時間t男運動員第一次與女運動員相遇，設一圈的長度s，則s42t?s45t=s，t=630s。
(1)物質由液態變成氣態的過程叫汽化，汽化吸熱；
(2)一切物體都有保持原來運動狀態不變的性質，叫慣性；運動狀態包括運動的方向和速度，其中一個改變則運動狀態改變；
(3)兩人在起點處同時同向出發，男運動員第一次與女運動員相遇時相差一圈，根據速度的公式列出關系式得到時間。
本題考查物態變化、力和運動的關系、慣性和速度的計算，屬于綜合題。
