初中物理人教版（2024）九年級全冊第十五章 電流和電路第4節 電流的測量課時作業

這是一份初中物理人教版（2024）九年級全冊第十五章 電流和電路第4節 電流的測量課時作業，共18頁。

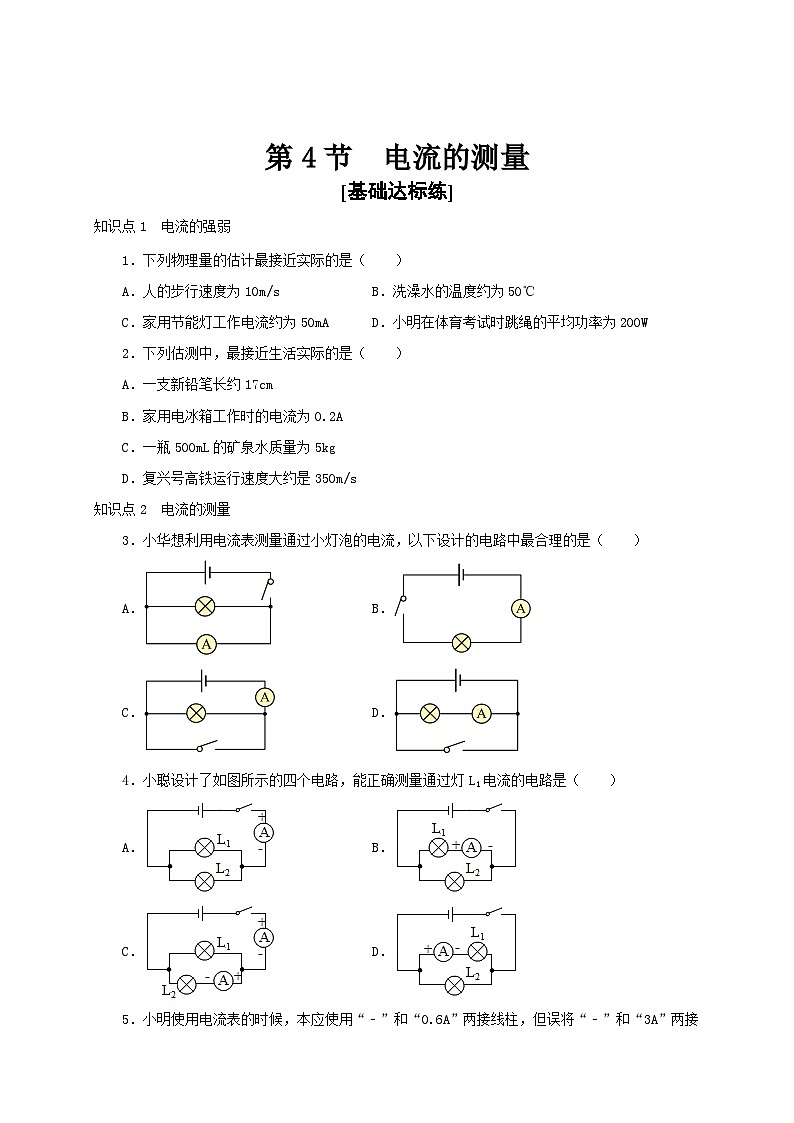

1．下列物理量的估計最接近實際的是（ ）
A．人的步行速度為10m/sB．洗澡水的溫度約為50℃
C．家用節能燈工作電流約為50mAD．小明在體育考試時跳繩的平均功率為200W
2．下列估測中，最接近生活實際的是（ ）
A．一支新鉛筆長約17cm
B．家用電冰箱工作時的電流為0.2A
C．一瓶500mL的礦泉水質量為5kg
D．復興號高鐵運行速度大約是350m/s
知識點2 電流的測量
3．小華想利用電流表測量通過小燈泡的電流，以下設計的電路中最合理的是（ ）
A．B．
C．D．
4．小聰設計了如圖所示的四個電路，能正確測量通過燈L1電流的電路是（ ）
A．B．
C．D．

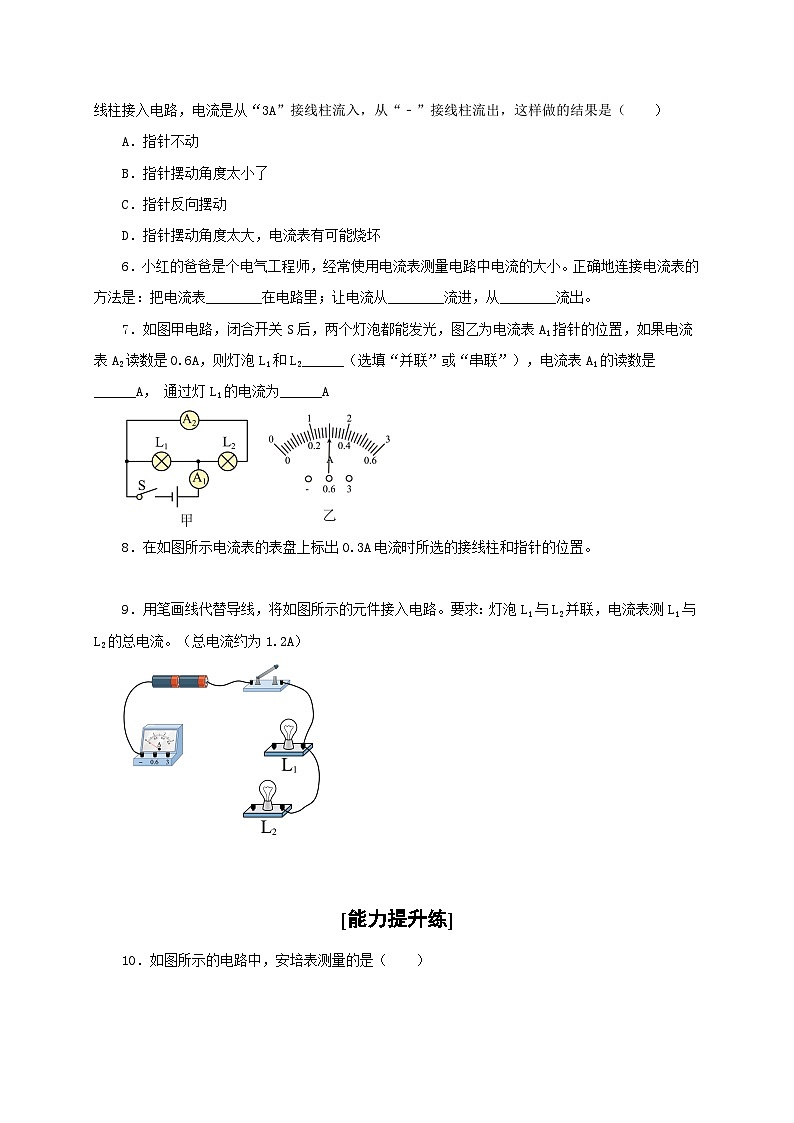

5．小明使用電流表的時候，本應使用“﹣”和“0.6A”兩接線柱，但誤將“﹣”和“3A”兩接線柱接入電路，電流是從“3A”接線柱流入，從“﹣”接線柱流出，這樣做的結果是（ ）
A．指針不動
B．指針擺動角度太小了
C．指針反向擺動
D．指針擺動角度太大，電流表有可能燒壞
6．小紅的爸爸是個電氣工程師，經常使用電流表測量電路中電流的大小。正確地連接電流表的方法是：把電流表________在電路里；讓電流從________流進，從________流出。
7．如圖甲電路，閉合開關S后，兩個燈泡都能發光，圖乙為電流表A1指針的位置，如果電流表A2讀數是0.6A，則燈泡L1和L2______（選填“并聯”或“串聯”），電流表A1的讀數是______A， 通過燈L1的電流為______A
8．在如圖所示電流表的表盤上標出0.3A電流時所選的接線柱和指針的位置。
9．用筆畫線代替導線，將如圖所示的元件接入電路。要求：燈泡L1與L2并聯，電流表測L1與L2的總電流。（總電流約為1.2A）
[能力提升練]

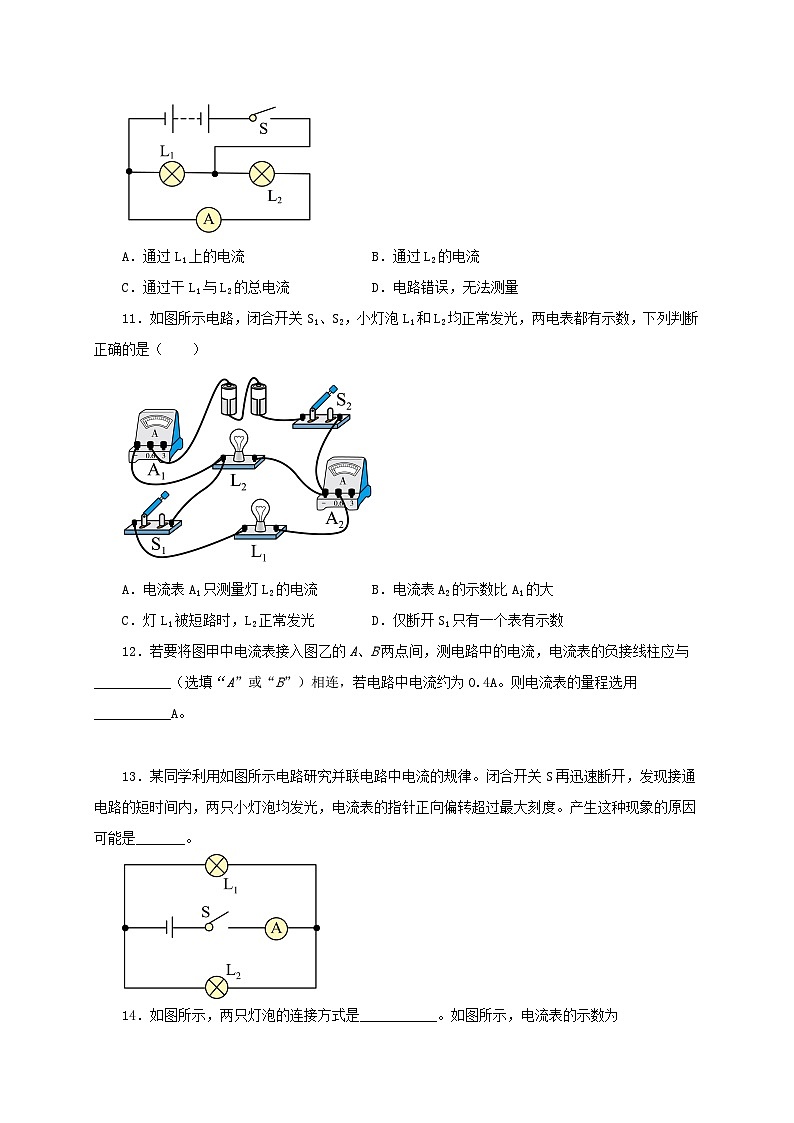

10．如圖所示的電路中，安培表測量的是（ ）
A．通過L1上的電流B．通過L2的電流
C．通過干L1與L2的總電流D．電路錯誤，無法測量
11．如圖所示電路，閉合開關S1、S2，小燈泡L1和L2均正常發光，兩電表都有示數，下列判斷正確的是（ ）
A．電流表A1只測量燈L2的電流B．電流表A2的示數比A1的大
C．燈L1被短路時，L2正常發光D．僅斷開S1只有一個表有示數
12．若要將圖甲中電流表接入圖乙的A、B兩點間，測電路中的電流，電流表的負接線柱應與___________（選填“A”或“B”）相連，若電路中電流約為0.4A。則電流表的量程選用___________A。
13．某同學利用如圖所示電路研究并聯電路中電流的規律。閉合開關S再迅速斷開，發現接通電路的短時間內，兩只小燈泡均發光，電流表的指針正向偏轉超過最大刻度。產生這種現象的原因可能是_______。
14．如圖所示，兩只燈泡的連接方式是___________。如圖所示，電流表的示數為___________A。
15．請根據圖甲所示電路圖，用筆畫線代替導線將實物圖乙補充連接成完整的電路。
16．請根據圖中所示的實物圖，在虛線框中畫出對應的電路圖。
17．某同學用如圖的連線來測燈泡L1的電流；
（1）在該圖中，電流表的連接有什么錯誤；_____________________
（2）現要測L2燈的電流，但只允許變動原圖中一根導線中一個端點的接線位置，應如何改動_____；
（3）某同學在使用電流表測量通過某一燈泡的電流的實驗，閉合開關后，發現電流表的指針偏轉到如圖所示的位置，于是他立即斷開開關；則：①測量時產生這種現象的原因是_______；②該同學為了完成實驗,下一步應該采取的措施是___________；
（4）改正錯誤后，該同學再閉合開關，發現指針的讀數是1.8A，請你在右圖中畫出指針的位置________。
[高頻考題實戰練]
18．（2022 四川峨眉山）小王同學在做探究實驗過程中，對下列四幅圖讀數正確的是（ ）
A．圖甲物體長度為2.70cm
B．圖乙溫度計示數為32.0℃
C．圖丙電流表示數為1.50A
D．圖丁燒杯和液體總質量為62.2g
19．（2022 山東菏澤）關于如圖所示的電路有以下判斷：①L1和L2兩燈泡串聯，②L1和L2兩燈泡并聯，③電流表A1測燈泡L1的電流，④電流表A2測電路中的總電流。其中正確的有（ ）
A．①③B．①④C．②③D．②④
測量次序
A處的電流IA
B處的電流IB
C處的電流IC
1
0.10
0.12
0.22
2
0.20
0.24
0.44
3
0.25
0.30
0.55
第4節 電流的測量
[基礎達標練]
知識點1 電流的強弱
1．下列物理量的估計最接近實際的是（ ）
A．人的步行速度為10m/sB．洗澡水的溫度約為50℃
C．家用節能燈工作電流約為50mAD．小明在體育考試時跳繩的平均功率為200W
【答案】C
【解析】
A．人步行的速度約為1.1m/s，故A不符合題意；
B．人正常的體溫約為37℃，洗澡水的溫度比體溫略高，約為50℃，故B不符合題意；
C．日光燈的電流約0.2A，家用節能燈工作電流比日光燈小，約為50mA，故C符合題意；
D．人跳繩的平均功率約為
故D不符合題意。
故選C。
2．下列估測中，最接近生活實際的是（ ）
A．一支新鉛筆長約17cm
B．家用電冰箱工作時的電流為0.2A
C．一瓶500mL的礦泉水質量為5kg
D．復興號高鐵運行速度大約是350m/s
【答案】A
【解析】
A．中學生伸開手掌，大拇指指尖到中指指尖的距離大約18cm，新鉛筆的長度略小于此數值，在17cm左右。故A符合實際；
B．家用電冰箱正常工作時的電流約為1A，故B不符合實際；
C．一瓶500mL=500cm3的礦泉水的質量在
左右，故C不符合實際；
D．復興號高鐵運行速度可以達到350km/h≈97m/s，故D不符合實際。
故選A。
知識點2 電流的測量
3．小華想利用電流表測量通過小燈泡的電流，以下設計的電路中最合理的是（ ）
A．B．
C．D．
【答案】B
【解析】
A．由圖得，當開關閉合時，電流表與燈泡并聯，燈泡被短路，故A不符合題意；
B．由圖得，當開關閉合時，電流表與燈泡串聯，電流表測量燈泡的電流，故B符合題意；
C．由圖得，當開關閉合時，導線與燈泡并聯，電流表在干路上，會出現電源短路，故C不符合題意；
D．由圖得，當開關閉合時，電流表與燈泡串聯后與導線并聯，電源被短路，故D不符合題意。
故選B。
4．小聰設計了如圖所示的四個電路，能正確測量通過燈L1電流的電路是（ ）
A．B．
C．D．
【答案】C
【解析】
A．電流表在干路上測的是干路的電流，故A不符合題意；
BD．電流表與L1串聯，測的是L1的電流，且電流表的正負接線柱接反，故BD不符合題意；
C．右邊電流表串聯在干路上，測量干路電流；下面電流表與L2串聯，測的是通過L2的電流，正負接線柱連接都正確，通過L1的電流等于兩電流表示數之差，故C符合題意。
故選C。
5．小明使用電流表的時候，本應使用“﹣”和“0.6A”兩接線柱，但誤將“﹣”和“3A”兩接線柱接入電路，電流是從“3A”接線柱流入，從“﹣”接線柱流出，這樣做的結果是（ ）
A．指針不動
B．指針擺動角度太小了
C．指針反向擺動
D．指針擺動角度太大，電流表有可能燒壞
【答案】B
【解析】
本應使用“﹣”和“0.6”兩接線柱，說明電流較小，誤將“﹣”和“3A”兩接線柱接入電路時，電流還是從“+”接線柱（即“3A”接線柱）流入，從“﹣”接線柱流出，說明電流方向正確，指針會正向偏轉，只是偏轉角度會變小，故B符合題意，ACD不符合題意。
故選B。
6．小紅的爸爸是個電氣工程師，經常使用電流表測量電路中電流的大小。正確地連接電流表的方法是：把電流表________在電路里；讓電流從________流進，從________流出。
【答案】 串聯 正接線柱 負接線柱
【解析】
電流表正確使用方法是：電流表要和用電器串聯，與用電器并聯的話會造成電路短路；讓電流從正接線柱流進，從負接線柱流出，否則會造成指針反向偏轉，損壞電流表。
7．如圖甲電路，閉合開關S后，兩個燈泡都能發光，圖乙為電流表A1指針的位置，如果電流表A2讀數是0.6A，則燈泡L1和L2______（選填“并聯”或“串聯”），電流表A1的讀數是______A， 通過燈L1的電流為______A
【答案】 并聯 1.5 0.9
【解析】
[1]由圖可知，電流從電源正極出發，有兩條路徑，所以兩燈并聯。
[2]電流表A1測量干路電流，電流表A2測量通過L2的電流。因?yàn)椴⒙?lián)電路中干路電流大于任一支路的電流，且電流表A2讀數是0.6A，所以，電流表A1一定選用大量程，連接了“3A”接線柱，由圖乙可知電流表A1的示數是1.5A。
[3]因?yàn)?br>I=I1+I2
所以通過燈L1的電流
I1=I-I2=1.5A-0.6A=0.9A
8．在如圖所示電流表的表盤上標出0.3A電流時所選的接線柱和指針的位置。
【答案】
【解析】
電流值是0.3A，電流表選擇0~0.6A的量程，選“﹣、0.6”兩個接線柱，分度值為0.02A，指針在0.2A右邊5個小格，如圖所示：
9．用筆畫線代替導線，將如圖所示的元件接入電路。要求：燈泡L1與L2并聯，電流表測L1與L2的總電流。（總電流約為1.2A）
【答案】
【解析】
由題知，燈泡L1與L2并聯，電流表測L1與L2的總電流，且總電流約為1.2A，所以電流表使用大量程，連接在干路上，如圖所示：
[能力提升練]
10．如圖所示的電路中，安培表測量的是（ ）
A．通過L1上的電流B．通過L2的電流
C．通過干L1與L2的總電流D．電路錯誤，無法測量
【答案】B
【解析】
由電路圖可知，燈泡L1和燈泡L2并聯，安培表與燈泡L2串聯在支路中，測量的是通過燈泡L2的電流，故ACD不符合題意，B符合題意。
故選B。
11．如圖所示電路，閉合開關S1、S2，小燈泡L1和L2均正常發光，兩電表都有示數，下列判斷正確的是（ ）
A．電流表A1只測量燈L2的電流B．電流表A2的示數比A1的大
C．燈L1被短路時，L2正常發光D．僅斷開S1只有一個表有示數
【答案】D
【解析】
A．閉合開關S1、S2，電流表A1在干路上，測量干路電流，故A錯誤；
B．閉合開關S1、S2，兩個燈泡并聯，電流表A1在干路上，電流表A2在支路上，故電流表A2的示數比A1的小，故B錯誤；
C．若燈L1被短路時，則燈泡L2也被短路，故C錯誤；
D．僅斷開S1，只有燈泡L2接入電路，電流表A2沒有接入電路，故沒有示數，只有電流表A1接入電路，故只有電流表A1有示數，故D正確。
故選D。
12．若要將圖甲中電流表接入圖乙的A、B兩點間，測電路中的電流，電流表的負接線柱應與___________（選填“A”或“B”）相連，若電路中電流約為0.4A。則電流表的量程選用___________A。
【答案】 B 0~0.6
【解析】
[1]電流表必須與用電器串聯，測量電路電流，連接時，電流必須從“+”接線柱流入，從“﹣”接線柱流出，否則指針會向左偏轉，損壞電流表，已知電源左端為正極，故電流表的正接線柱應與A相連，負接線柱應與B相連。
[2]若電路中電流約為0.4A，小于0.6A，則電流表的量程選用0~0.6A。
13．某同學利用如圖所示電路研究并聯電路中電流的規律。閉合開關S再迅速斷開，發現接通電路的短時間內，兩只小燈泡均發光，電流表的指針正向偏轉超過最大刻度。產生這種現象的原因可能是_______。
【答案】電流表的量程選擇過小
【解析】
電流表的指針正向偏轉超過最大刻度，說明指針會迅速轉到最右側，超過最大刻度，即超過電流表的量程，而兩只小燈泡均發光，所以可能是電流表的量程選擇過小引起的。
14．如圖所示，兩只燈泡的連接方式是___________。如圖所示，電流表的示數為___________A。
【答案】 并聯 0.32
【解析】
[1]由圖可知，開關閉合后，電流的路徑有兩條，電流分別經過兩個燈泡，故兩只燈泡是并聯的。
[2]由圖所示電流表可知，其量程為0～0.6A，分度值為0.02A，示數為0.32A。
15．請根據圖甲所示電路圖，用筆畫線代替導線將實物圖乙補充連接成完整的電路。
【答案】
【解析】
由電路圖可知，兩電阻并聯，電流表測通過R1的電流；根據電流流向法，先從正極出發依次串聯開關S、電阻R2回到電源的負極，然后把電阻R1與電流表串聯后并聯在電阻R2兩端，如圖所示：
16．請根據圖中所示的實物圖，在虛線框中畫出對應的電路圖。
【答案】
【解析】
由實物圖知，兩燈并聯，開關在L1支路上，電流表在干路上，電路圖如圖所示：
。
17．某同學用如圖的連線來測燈泡L1的電流；
（1）在該圖中，電流表的連接有什么錯誤；_____________________
（2）現要測L2燈的電流，但只允許變動原圖中一根導線中一個端點的接線位置，應如何改動_____；
（3）某同學在使用電流表測量通過某一燈泡的電流的實驗，閉合開關后，發現電流表的指針偏轉到如圖所示的位置，于是他立即斷開開關；則：①測量時產生這種現象的原因是_______；②該同學為了完成實驗,下一步應該采取的措施是___________；
（4）改正錯誤后，該同學再閉合開關，發現指針的讀數是1.8A，請你在右圖中畫出指針的位置________。
【答案】 電流表正負接線柱接反了 電流表選擇了小量程（0~0.6A） 斷開開關，改接電流表的0~3A量程
【解析】
（1）[1]連接電流表時，要注意電流從電流表的正接線柱流入，從負接線柱流出；電流表與待測電路串聯，據此改動；①電流表測量電流時，要選擇合適的量程；②連接電路時，要先斷開開關；由圖2電流表選用的量程確定分度值畫圖，由圖1知，電流從電流表負接線柱b流入，即電流表正負接線柱接反了。
（2）[2]現要測L2燈的電流,電流表與L2燈串聯，如圖所示
（3）①[3]某同學閉合開關后，發現電流表的指針偏轉到圖2所示的位置，即指針偏轉角度過大，于是他立即斷開開關，則：①測量時產生這種現象的原因是：電流表選擇了小量程（0~0.6A）。
②[4]該同學為了完成實驗，下一步應該采取的措施是：斷開開關，改接電流表的0~3A量程。
（4）[5]改正錯誤后，該同學再閉合開關，發現指針的讀數是1.8A，此時電流表選用大量程，分度值為0.1A，據此在圖中標出1.8A的位置，如圖所示
[高頻考題實戰練]
18．（2022 四川峨眉山）小王同學在做探究實驗過程中，對下列四幅圖讀數正確的是（ ）
A．圖甲物體長度為2.70cm
B．圖乙溫度計示數為32.0℃
C．圖丙電流表示數為1.50A
D．圖丁燒杯和液體總質量為62.2g
【答案】D
【解析】
A．如圖為刻度尺，分度值為0.1cm，發現左端沒有和零度線對齊，讀數為
故A錯誤；
B．如圖乙是溫度計，分度值為2℃，從下到上刻度慢慢變大，故是零上，讀數為34℃，故B錯誤；
C．如圖丙為電流表，選擇小量程，分度值為0.02A，故讀數為0.3A，故C錯誤；
D．如圖丁，是天平，讀數是砝碼加游碼的示數，故讀數為
故D正確。
故選D。
19．（2022 山東菏澤）關于如圖所示的電路有以下判斷：①L1和L2兩燈泡串聯，②L1和L2兩燈泡并聯，③電流表A1測燈泡L1的電流，④電流表A2測電路中的總電流。其中正確的有（ ）
A．①③B．①④C．②③D．②④
【答案】D
【解析】
由電路圖分析可知L1和L2兩燈泡是并聯，電流表A1測燈泡L2的電流，電流表A2測電路中的總電流，故②④符合題意，故D符合題意，ABC不符合題意。
故選D。
測量次序
A處的電流IA
B處的電流IB
C處的電流IC
1
0.10
0.12
0.22
2
0.20
0.24
0.44
3
0.25
0.30
0.55
