?第15.4節 電流的測量（導學案）（解析版）
【學習目標】
1.理解電流強弱的意義；
2.知道電流的單位、符號，認識生活中常見用電器的電流；
3.認識電流表的結構，掌握電流表的使用規則；
4.通過連接電路測量電流，培養動手操作能力；
5.能夠用電流表測電路中的電流，并能準確的讀出電流表的示數。
【學習重點】
電流表的使用與連接。
【學習難點】
電流表的連接、電流的測量。
【自主學習】
預習課本第45-第48頁，回答下列問題：
電流概念
（1）概念：表示電流的　強弱　的物理量。?
（2）符號：　I　。?
（3）單位：　安培　，簡稱“　安　”，符號是　A　。?
（4）其他單位：毫安（　mA?。?，微安（　μA　）。?
（5）單位換算：1 A=　1000　 mA，1 mA=　1000　μA。?
2.閱讀課本“小資料”，了解常見的一些電流值。手電筒中的電流約為　0.2　A，家庭節能燈的電流約為　 0.1 　A，家用電冰箱的電流約為　1　A，家用空調器的電流約為　5　A。?
【合作探究】
分組進行以下探究活動，最后歸納總結：
探究一：認識電流表
1.觀察電流表，你可以獲得哪些信息?
（1）電流表的標志：　A　。?
（2）在電路圖中的符號：?　。?
（3）有　三　個接線柱，分別是“　- 　”接線柱、“　0.6 A　”接線柱和“　3 A　”接線柱。?
（4）量程和分度值：實驗室用的電流表有兩個量程，0~0.6 A量程，分度值為　0.02　A?！?~3 A 　量程，分度值為　0.1　A。?

2.電流表的連接
（1）必須將電流表和被測的用電器_串聯__。
（2）連接電流表時，必須讓電流從　紅色（正）　接線柱流進，再從　黑色（負）　接線柱流出。
（3）必須正確選擇電流表的　量程　，即被測電流不能超過電流表的　最大測量值　。
（4）不允許把電流表直接連到電源的正、負兩極 。

【拓展】試觸法選擇電流表量程：若不能估測電流的大小，采用大量程“試觸法”選擇合適的量程。
3.正確使用電流表
（1）校零：檢查電流表的指針是否對準　零刻度線　。?
（2）絕不允許不經過用電器直接把電流表接到　電源　兩極上。?
（3）選擇量程：實驗室用電流表測量電流時，先選大量程　試觸　，若被測電流在0.6 A~3 A，則可以　直接測量　，若被測電流小于0.6 A，則應　換用小的量程　進行測量。?
（4）電流表的使用要做到“一不二要三看清”?！耙徊弧笔侵浮〔怀砍獭?；“二要”是指電流表要　串聯在電路中　，電流要　從正接線柱流入，從負接線柱流出　；“三看清”是指看清　所選量程　、看清　分度值　、看清　指針的位置　。?
4.電流表讀數的方法：
（1）明確所選電流表的　量程??；?
（2）確定電流表的　分度　值；?
（3）根據指針偏轉的　格數　確定示數。?
探究二：連接電流表
1.串聯：電流表必須與被測用電器串聯。
2.“+”進“-”出：被測電流應從電流表的“+”接線柱進入，從“-”接線柱流出。（正進負出）

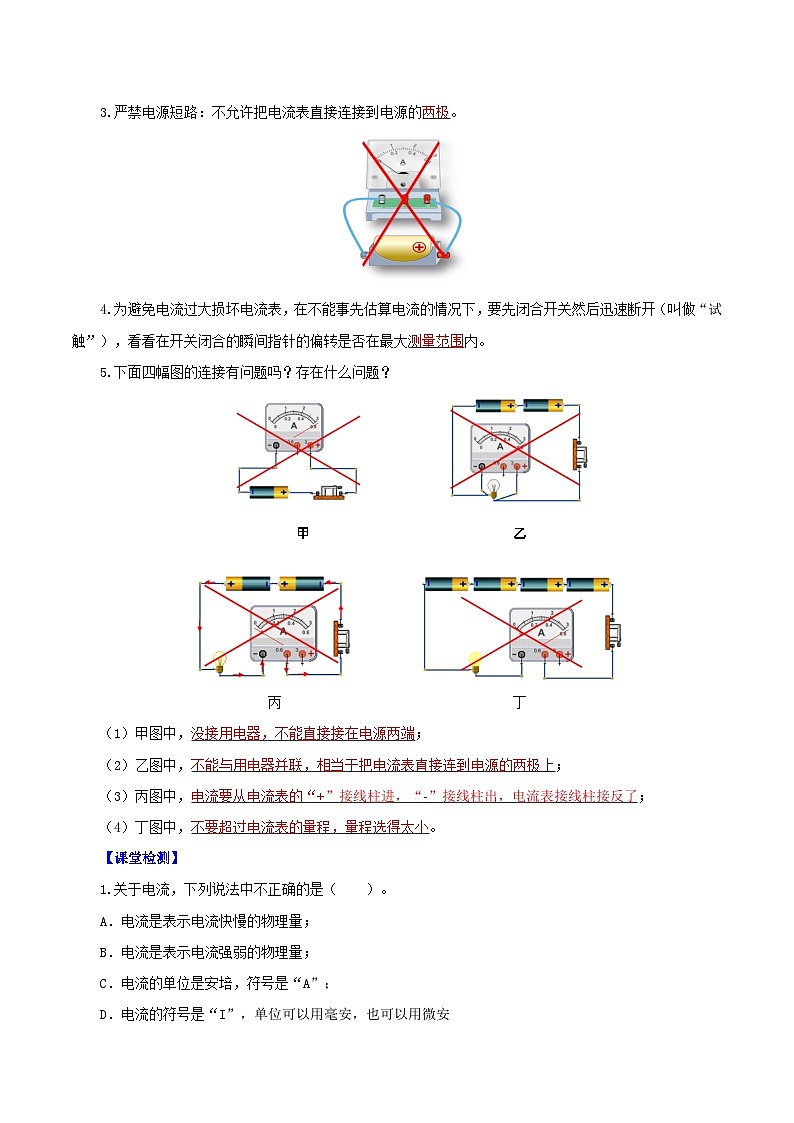

3.嚴禁電源短路：不允許把電流表直接連接到電源的兩極。

4.為避免電流過大損壞電流表，在不能事先估算電流的情況下，要先閉合開關然后迅速斷開（叫做“試觸”），看看在開關閉合的瞬間指針的偏轉是否在最大測量范圍內。
5.下面四幅圖的連接有問題嗎？存在什么問題？

甲 乙

丙 丁
（1）甲圖中，沒接用電器，不能直接接在電源兩端；
（2）乙圖中，不能與用電器并聯，相當于把電流表直接連到電源的兩極上；
（3）丙圖中，電流要從電流表的“+”接線柱進，“-”接線柱出，電流表接線柱接反了；
（4）丁圖中，不要超過電流表的量程，量程選得太小。
【課堂檢測】
1.關于電流，下列說法中不正確的是（ ）。
A．電流是表示電流快慢的物理量；
B．電流是表示電流強弱的物理量；
C．電流的單位是安培，符號是“A”；
D．電流的符號是“I”，單位可以用毫安，也可以用微安
【答案】A。
【解析】電流是表示電流強弱的物理量，故A錯誤，B正確；電流的符號是“I”，國際單位安培，符號是“A”，單位可以用毫安，也可以用微安，故CD正確。選A。
2.下列關于常見的家用電器正常工作時所通過的電流大小的說法中，合理的是（ ）。
A.收音機約2A B.電冰箱約為1A C.手電筒約0.02A D.臺燈約3A
【答案】B。
【解析】 A： 收音機約0.01A；B：電冰箱約為1A；C：手電筒約0.01A；D： 臺燈約0.1A。
3.下列電器的工作電流最接近0.1A的是（ ）。
A.家用電冰箱 B.家用空調器 C.普通計算器 D.普通照明燈
【答案】 D。
【解析】 家用電冰箱的電流約為1A；家用空調器的電流約為5A；普通照明燈的電流約為0.1A。
4.如圖是連入某電路的電流表的讀數，讀數正確的是（ ）。
A. 0.32A B.1.6A C.0.26A D.1.52A

【答案】B。
【解析】從圖中可以看出，接入電路的為0-3A的量程，分度值為0.1A。所以應讀取大量程表盤讀數。
5.關于電流表的使用，下列說法錯誤的是（ ）。
A.使用前應檢查指針是否指零；
B.可以將兩接線柱直接接到電源的兩極上；
C.若有兩個量程，一般都先用大量程“試觸”；
D.接入電路時，應使電流從正接線柱流入，從負接線柱流出
【答案】B。
【解析】A選項檢查看是否調零，C可以防止電流超量程而損壞電流表，D防止電流表反偏導致電流表損壞。B不能直接將兩接線柱接到電源上。
6.在使用電流表測量電流時，以下敘述中錯誤的是（ ）。
A.必須使電流從“+”接線柱流入電流表 B.電流表要串聯在被測電路上
C.被測的電流不要超過電流表的量程 D.可以把電流表直接接在電源兩極上
【答案】D。
【解析】A、必須使電流從“+”接線柱流進電流表，從“-”接線柱流出電流表，故A正確；
B、電流表要串聯在電路中，故B正確；
C、被測電流不要超過電流表的量程，故C正確；
D、電流表直接連在電源兩極上，會燒壞電流表，故D錯誤。
7.小明在做實驗時，將電流表的正、負接線柱接反了，這樣做會出現（ ）。
A.電流表被燒壞 B.電流表的指針不動
C.電流表的指針反向偏轉 D.電流表的指針偏轉過大
【答案】C。
【解析】電流表的正、負接線柱接反時指針反向偏轉。
8.如圖所示的電路連接中會燒壞電流表的是（ ）。
A.B.C.D.
【答案】A。
【解析】A、圖中，電路發生了短路，電流表能直接接在電源的兩極，會被燒壞。
B、圖中，電流表和L2串聯，電流表測這個燈泡中的電流，不會被燒壞。
C、圖中，兩燈串聯，電流表串聯在電路中，電流表測串聯電路中的電流，不會被燒壞。
D、圖中，兩燈并聯，電流表串聯在干路中，電流表測干路電流，不會被燒壞。
9.小明要測量L1中電流大小，正確的電路圖是（ ）。
A.B.C.D.
【答案】A。
【解析】B測的是L2的電流；C測的是干路電流，即L1，L2電流之和；D電流表反接。
10.如圖所示的電路中，電流表測量的是（ ）。

A.通過燈L1的電流；
B.通過燈L2的電流；
C.通過燈L1和燈L2的電流；
D.以上三種都有可能
【答案】B。
【解析】開關閉合后，電流從電源正極開始分支，一路經過燈泡L2、電流表，另一路經過燈泡L1，然后兩路匯合共同流向負極，因此兩燈并聯連接；電流表測量燈泡L2的電流。
11.小偉在實驗課上連接如圖所示的電路，實驗前他選用的器材均完好．則下列說法中正確的是（ ）。

A．當開關S閉合后，燈L能發光，電流表有示數；
B．當開關S閉合后，燈L不能發光，電流表示數為0；
C．當開關S閉合后，燈L被燒壞，電流表示數為0；
D．當開關S閉合后，燈L不能發光，電流很大超過了電流表的量程而燒壞電流表
【答案】D。
【解析】由電路圖可知，燈泡與電流表并聯接在電源兩端；
理想的電流表相當于一根導線，閉合開關后，電流表直接接在電源兩端，電源被短路，電路電流很大，電流表與電源損壞，燈泡不發光，故選D。
12.計算器中的電流很小，大約100μA，100μA= mA= A；雷電是一種常見的自然現象， 發生雷電時的電流高達2×105A，相當于 mA?？照{(diào)是現代很多家庭必不可少的家用電器，某品牌家用空調工作時通過的電流約為（ ）
A．5×102A B．50A C．5A D．0.5A
【答案】0.1；1×10-4；2×108；C。
【解析】100μA =100×10?3 mA =0.1mA， 100μA=100×10?6 A= 1×10?4 A，
2×105A =2×105 ×103mA =2×108mA。
13.寫出下圖中電流表的讀數。

【答案】0.18；0.52。
【解析】從圖中我們可以看出：接入電路的都為0-0.6A的量程，分度值為0.02A。所以我們讀取指針在表盤 中下方對應的數字。
